Целесообразность использования универсального коммутатора на скутере

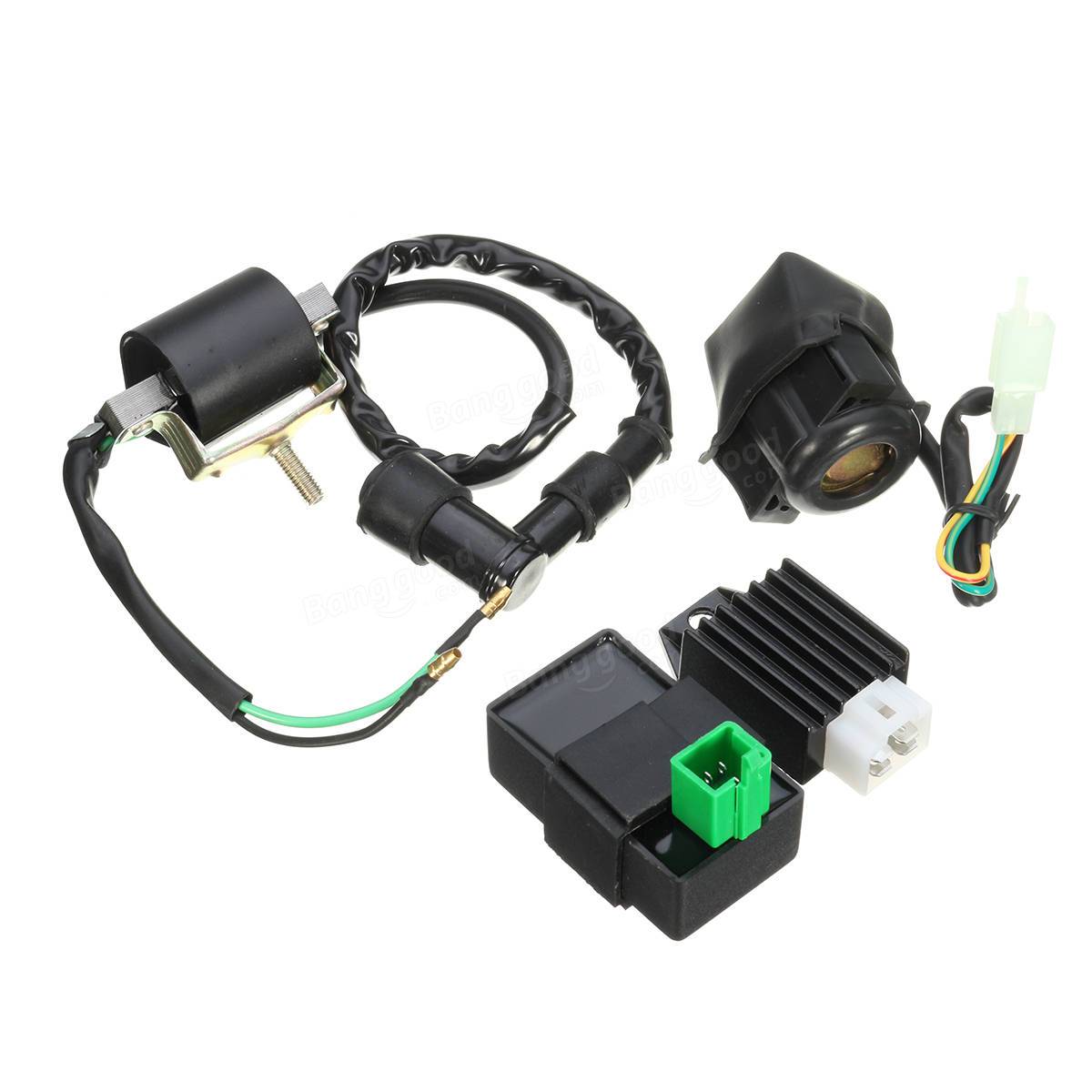

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Общая диагностика

Если двигатель мопеда заглох, сперва следует выяснить, почему это случилось. Ведь среди главных причин, по которым мотор глохнет в дороге или отказывается заводиться, только две — это отсутствие топлива или невозможность воспламенить смесь. Зачастую при первой диагностике выясняется, что бензин в баке есть, и топливная смесь подается в цилиндры за счет разряжения. И поэтому виной всему является то, что пропала искра на скутере. Чтобы убедиться в этом, необходимо просто выкрутить свечу из ее штатного отверстия в головке блока. Затем она вставляется в колпачок, ее конец прикладывается к корпусу мотора.

Далее двигатель заводят и смотрят на электроды. Также следует проверить элемент не только на наличие искры, но и на состояние электродов. Свеча может быть сухой либо влажной. Если электрод влажный, тогда виной всему не система питания и карбюратор, а отсутствие искры. Если пропала искра на скутере 4Т, причины могут быть различными. Самые вероятные мы рассмотрим ниже.

В вашем браузере отключен JavaScript

Коммутатор – это одна из ключевых ступеней в системе зажигания скутера. Если сравнивать все мотозапчасти с органами человека, представляя скутер одним живым организмом, то коммутатор – это не что иное, как мозг, поскольку он определяет точный момент, когда происходит зажигание, контролирует его качество, а также отсекает ту максимальную грань оборотов, которую получает коленвал. Коммутатор держит максимальную скорость скутера в строго заданных техническими условиями пределах, и не дает ей подниматься до неразрешенного значения.

Структура и строение этой мотозапчасти довольно сложное, поэтому не стоит пытаться влезть в него при первой же поломке. Но стоит отметить, что ломается коммутатор крайне редко, чего нельзя сказать про другие мотозапчасти скутера.

Разделяют коммутаторы по видам в зависимости от имеющегося типа двигателя. Более того, каждый водитель со временем привыкает к определенной модели и считает ее самой лучшей.

Самая простая по своему строению система на моделях Хонда с двухтактным двигателем. Они выпускались еще в 90-х, и их коммутатор является практически эталоном по надежности. Работает такая система автономно от бортового управления скутером, что тоже достаточно удобно. Если имеется перегрузка рабочей системы (например, установлено дополнительное освещение), то система зажигания все равно будет работать в обычном для себя штатном режиме. Ее поломка в такой ситуации полностью исключается.

Другая система встречается в моделях другой японской фирмы 90-х годов. Судзуки с двухтактным двигателем укомплектованы катушкой зажигания и коммутатором, находящихся в одном цельном блоке. При этом мотозапчасти настолько быстро выходят из строя, что заменять их устают даже самые стойкие мотолюбители. Причем ремонту этот блок не подлежит.

Китайские скутеры взяли от этих двух систем зажигания все самое лучшее, практически скопировав некоторые узлы. Все новые модели скутеров китайцев укомплектованы таким базовым агрегатом. И что самое приятное: для любителей высоких скоростей тоже имеется сюрприз. Некоторые производители делают узлы таким образом, что их легко можно скорректировать и убрать «душилки» и ограничители, которые мешают развить максимально возможную скорость.

Из-за возможности провести требуемый тюнинг скутера довольно часто можно встретить на форумах тех, кто никак не может сориентироваться, какой коммутатор лучше всего поставить на своего «мотоконя», чтобы улучшенные параметры остались на своих максимальных показателях, а скутер продолжал работать в обычном режиме.

Когда выходит из строя заводская мотодеталь, то подобрать аналог, работающий не хуже, очень сложно.

Японские скутеры в этом плане более подготовленные. Найти к ним детали, коммутаторы и катушки зажигания не составляет никаких проблем. Все желающие могут легко купить такой коммутатор, в котором отсутствуют ограничители скорости и прочие «душилки». Поступая таким образом, необходимо тщательно взвесить все «за» и «против» такого тюнинга, потому что бездумное следование скорости чревато самыми неприятными событиями.

Лидером по мотозапчастям к японским моделям считается Тайвань, которая выпускает на рынок огромное количество узлом и агрегатов. Тайваньские коммутаторы сложно отличить от оригиналов, настолько качественно они изготовлены, только в них нет ограничителей.

Обращаем особое внимание на наличие электронной отсечки. Она должна присутствовать обязательно, так как в противном случае, ресурс двигателя упадет очень значительно

А вот китайские скутеры поддаются подобному тюнингу более «отзывчиво». Четырехтактные кубатурники отлично переносят вышеописанный тюнинг, а их эксплуатационные характеристики не теряют своих значений.

Изучив описание, становится понятно, что в универсальном коммутаторе отсутствует ограничитель оборотов двигателя, появилась возможность регулировать угол зажигания, и можно его подключать в сеть постоянного тока.

Тестирование таких агрегатов еще не завершено, но результаты обещают быть хорошими.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно

Стоит начать с того, что DC по размеру значительно больше

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.

DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Покупка коммутатора

Приобрести коммутатор – это самый простой и быстрый выход, так как вы не тратите времени, усилий, да и стоимость данного механизма не так велика, чтобы сильно на нем экономить. Это действительно самый разумный выход, который можно придумать в той ситуации, когда у вас сгорел коммутатор

Однако, опять же, очень важно, чтобы вы все правильно проверили, не пользовались только тестером, а провели полноценную процедуру проверки коммутатора, чтобы с точностью можно было сказать, что причина заключается именно в нем. Иначе вы просто потратите деньги на новую деталь, но ваш скутер все равно не будет функционировать

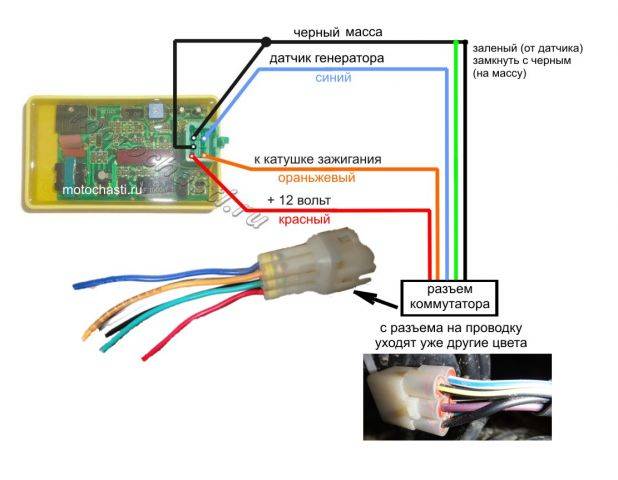

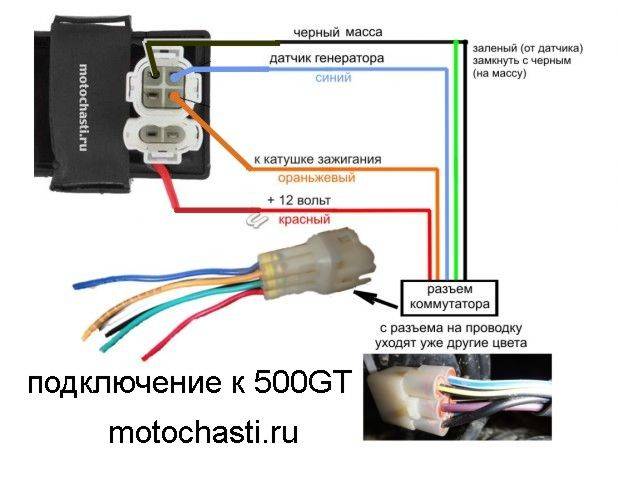

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

• Плюс (12В)
• Минус
• Датчик Холла
• Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Коммутатор с изменяемыми фазами опережения зажигания

Они призваны выравнивать крутящий момент и компенсировать голод по мощности на необходимых участках количества оборотов. Если раньше двигатель, скажем, плохо тянул в области низких и средних оборотов, то теперь переключатель, удачно подобрав угол опережения зажигания, выравнивает эту неисправность, обеспечивая тем самым более равномерную динамику и позволяя преодолеть разгон на своем предшественник заводской.

Сам переключатель выглядит так и имеет маркировку 761.3734 (первые цифры могут быть любыми принципами, главное, что после точки.)

И сама катушка зажигания

Используем простую схему подключения.

– Контакт №1 переключателя подключен к коллектору катушки зажигания.
– Повесим контакт №2 на землю
– Третий и пятый контакты оставляем в подвешенном состоянии (в нашем случае они не пригодятся).
– На Четвертом контакте вместе с Coil Base тянем +, взял с бортового плюса самоката (т.е при повороте ключа на проводе появляется +)
– А на шестой контакт вешаем провод от датчика холла на генераторе, обычно провод выходит из этого датчика и сам датчик заземлен на массу самоката, но в моем случае из датчика вышло два провода, один из которых я даже бросил на землю.
– Не забудьте прикрутить сам переключатель и катушку зажигания к раме самоката, ведь масса тоже подается через кузов.

Все, можно начинать.

Недостаток этой схемы в том, что зажигание питается от аккумулятора (аккумуляторное зажигание) и без аккумулятора никуда не денется (генератор увы не справится).

Огромный плюс в том, что на запчасти уходит всего 500 рублей и около получаса на сборку схемы.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

1. Черно-желтый провод 1 , идет к катушке зажигания.
2. Черно-красный провод 2 отвечает за питание.
3. Контакт 3 отсутствует в принципе.
4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
5. Сине-белый контакт 5 идет к датчику Холла.
6. Последний, зеленый контакт 6 является массой.

Распиновка

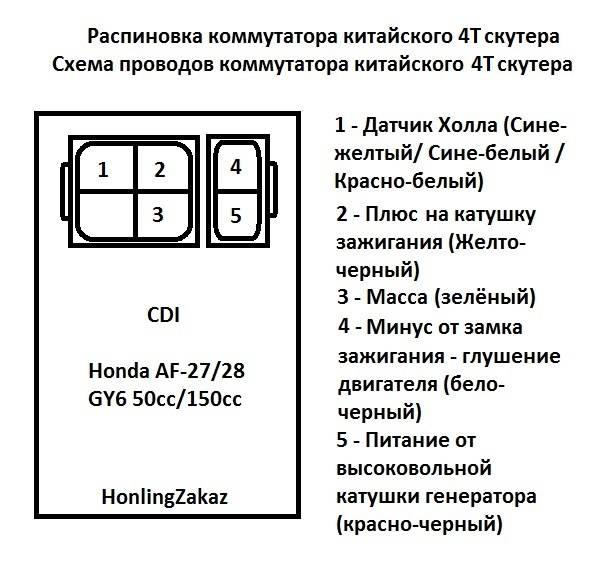

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора.
К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
Та, что находится под ней, также соединяется с минусовым проводом (массой).
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

• Двигаемся слева направо, сначала верхний ряд, затем нижний.
• Здесь провод от датчика генератора идет, как и в предыдущем варианте.
• Далее идет провод катушки зажигания.
• И в конце «глушилка» замка зажигания.

• Первые две клеммы – минусовой провод, «масса».
• К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

• Датчик Холла.
• Катушка зажигания.
• Масса.
• Блокировка замка зажигания.
• Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

• Оранжевый должен вести к катушке зажигания и генератору.
• Черный – к замку зажигания.
• Фиолетовый – датчик Холла.
• Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Неисправности в работе электрооборудования

1. Обгорание контактов – происходит по причине нарушения соединения клемм или пробоя конденсатора. Необходимо заменить конденсатор и зачистить контакты.
2. Слабая искра. Устраняется заменой свечи. Если не помогает, следует причины искать глубже.
3. Ротор цепляется за статор. Ликвидируется путем замены подшипника.
4. Повреждение изоляции обмоток. Результатом будет отсутствие искры. Если данная проблема возникла в дороге, можно попытаться поменять клеммы местами и так добраться до гаража. Мотоцикл в таком случае придется заводить с хода.

Все названные неисправности можно предотвратить, если постоянно контролировать состояние данных элементов. Как известно, профилактика обходится дешевле, чем ремонт.

Электронный коммутатор зажигания для скутера

При разработке данной схемы ставилась задача сделать компактную универсальную плату коммутатора, которая позволяла бы быстро и без перепайки деталей повторить разные варианты существующих промышленных образцов, из тех, которые можно купить в магазине. Выглядят они все примерно так, как показано на Рисунке 1.

Рисунок 1.	Внешний вид и «начинка» коммутаторов.

Основной недостаток этих коммутаторов – низкая надежность. При этом ремонтировать их не представляется возможным, поскольку сама электронная плата в корпусе залита компаундом.

В Интернете можно найти множество вариантов электронных схем таких коммутаторов, и различия их, в принципе, незначительны. Каждый производитель делает схему под свой тип двигателя. На Рисунке 2 приведено несколько примеров таких схем.

Рисунок 2.	Варианты схем электронных коммутаторов.

Все эти схемы можно в изобилии найти в Интернете, как правило, без подробных описаний и конкретных примеров применения. Как видно, схемы различаются, в основном, наличием или отсутствием RC-элементов в цепи управляющего электрода тиристора и количеством диодов, что позволяет получать различные параметры управляющих импульсов и, таким образом, менять угол опережения зажигания в зависимости от оборотов двигателя.

В данной статье приведен пример универсальной платы такого электронного коммутатора, позволяющей с помощью подстроечных элементов подобрать подходящий вариант без перепайки схемы. После настройки схемы с конкретным типом двигателя в различных режимах его работы все подстроечные элементы нужно будет заменить на постоянные, подобрав соответствующие номиналы.

Рисунок 3.	Принципиальная схема электронного коммутатора.

В схеме (Рисунок 3) использованы диоды 1N4007 (1000 В, 1 А) или любые с аналогичными параметрами, отечественный тиристор типа КУ202Н (можно поставить импортные, например 1N4202, BT151-400…800, TYN1012, 2P4M; они меньших размеров, и их выводы припаиваются к соответствующим проводникам печатной платы).

Для подключения внешних элементов (конденсаторов и дополнительного диода 1N4007) удобно использовать любые малогабаритные разъемы. На схеме они обозначены J1 … J4. Допустимое напряжение конденсаторов С, как и С1, должно быть не менее 400 В.

Рисунок 4.	Внешний вид прототипа электронного коммутатора.

Следует иметь в виду, что печатная плата устройства, показанного для примера на Рисунке 4, рисовалась без учета цоколевки реального разъема, которого на тот момент просто не было под рукой, поэтому разъем был установлен позже с обратной стороны платы (со стороны печатных проводников). Ниже приведен «нормальный» вариант платы (Рисунок 5), с учетом цоколевки, поэтому стандартный разъем на ней следует устанавливать со стороны деталей. Расположение деталей на печатной плате показано на Рисунке 6.

Рисунок 5.	Печатная плата коммутатора (размеры 40 × 60 мм).	Рисунок 6.	Расположение деталей на печатной плате коммутатора.

Необходимо еще раз напомнить, что схема разрабатывалась как отладочная, поэтому для ее использования в реальных уличных условиях после всех настроек и регулировок следует заменить подстроечные элементы на постоянные с такими же или наиболее близкими номиналами и поместить плату в подходящий герметичный корпус, либо залить эпоксидной смолой или каким-нибудь другим изолирующим компаундом.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Смысл

Основной смысл покупки «спортивного» коммутатора — жажда халявы. Многие ошибочно полагают, что раз на коммутаторе написано «спортивный», то поставив его на скутер он то час же прибавит несколько сот рублей в карман торгашу раза три в мощности и пару раз в максимальной скорости. Ага, размечтались.

Халявы в вопросах тюнинга НЕ СУЩЕСТВУЕТ И НИКОГДА НЕ СУЩЕСТВОВАЛО! Нормальный тюнинг стоит приличных денег : если по среднему зарядить обычного «китайца», то обойдется это удовольствие минимум в 35 ооо руб. Да, это дороже чем за эквивалент пары пузырей водки купить «спортивный» коммутатор, но зато, при таких вложениях в разы возрастет мощность и примерно наполовину максимальная скорость.

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

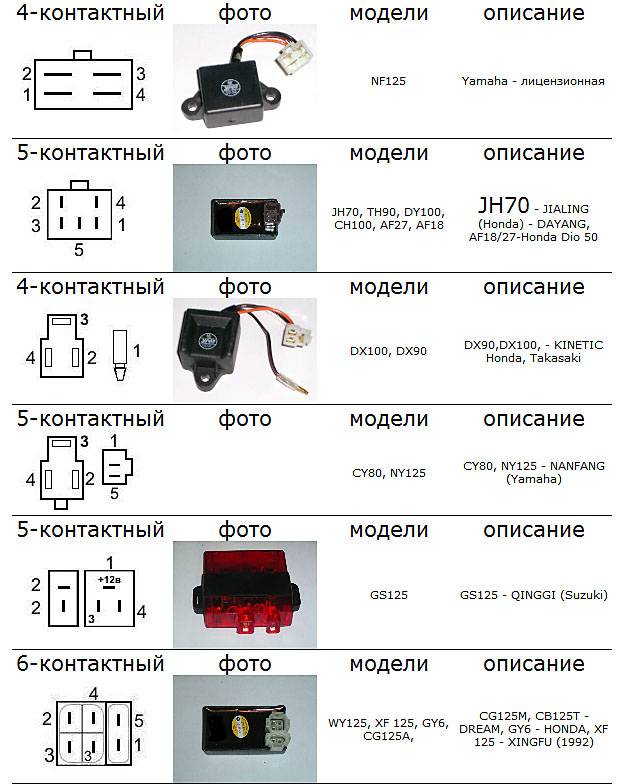

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки ~ 160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.

Что дает скутеру спортивный коммутатор?

Сами посудите: в наш век, когда всех товаров в избытке, причем в огромном, а торгашей на каждом углу «как не резанных свиней»- как еще впарить покупателю, то что у него уже есть. Вот есть у вас например скутер с штатным коммутатором, а торгашу от этого только печаль одна… Ему ведь нужно ежемиллесекундно впаривать, по жизни причем… Сидит он бедненький в своей будочке и думает: чего бы еще такого впарить колхозным лохам .

И придумывает же: «прямотоки», фильтры нулевого сопротивления, «спортивные» коммутаторы, «спортивные» вариаторы (и все у него блин такое спортивное…), «супротек», «нанопротект», «форсан»… И заметьте, всю эту муть придумывают именно торгаши, а не инженеры. Эта муть даже не запатентована ни в одном бюро, настолько она беспонтовая…

Как завести транспортное средство без коммутатора?

Проще всего это сделать с помощью дрель. Кажется, что двигатель транспортного средства является достаточно сложной техникой и в него нельзя влезать так агрессивно, однако для опытного владельца скутера это не будет особой проблемой. По большому счету завести скутер можно не только дрелью, но и шуруповертом.

Таким способом можно завести транспортное средство дома или в гараже с подводом электроэнергии. Чтобы сделать это, необходимо организовать доступ к вентилятору мотора, потом нужно найти ось вентилятора, она может напоминать гайку. К ней подбирается необходимая головка, убедившись что она хорошо держит гайку, можно закрепить головку на дрель.

Для заведения можно использовать удлинитель. Если нет удлинителя, используется простые отвертка и провода. Отверткой или дрелью ножка задерживается таким образом, чтобы головка поднялась к гайке. Если операция происходит со стороны генератора, то нужно прокручивать по часовой стрелке. Далее необходимо завести скутер.

Скутер является довольно распространенным на сегодняшний день транспортным средством, он не требует много топлива, но при этом и не дает невероятных скоростей, которыми могут похвастаться его двухколесные братья-мотоциклы. Это довольно специфический вид транспорта, который выберет для себя не каждый. Но все люди, которым нравятся скутеры, всегда в восторге от езды на них, они получают массу удовольствия, а также находят их крайне практичными. Но при этом ни одно транспортное средство не застраховано от поломок, в том числе и скутер.

Неисправности могут быть самыми разнообразными, но в данной статье речь пойдет об электронике, а если говорить точнее, о том, как проверить коммутатор на скутере. Естественно, если вы не представляете себе, о чем идет речь, то вам не следует сразу же браться за инструменты. Вам лучше спокойно и внимательно изучить, как именно устроена электроника в скутере, чем отличается проверка коммутатора на автомобиле и на мопеде, а также, что именно вы можете сделать, чтобы проверить электронику на наличие повреждений и отремонтировать ваше транспортное средство. В общем, прежде чем рассматривать вопрос о том, как проверить коммутатор на скутере, вам стоит разобраться с тем, что он вообще собой представляет.

Взаимозаменяемость коммутаторов

Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.

Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания

Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров. К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание.

Друзья, сильно не обольщайтесь. Интернет, в частности этот сайт призван только лишь помочь вам в решении той или иной проблемы. А остальное будет зависеть только от вас, вернее только от вашего желания и не от чего больше.

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Проверка питания

Для того, чтобы между электродами свечи проскочила искра — конденсатор коммутатора должен от чего-то зарядится. А заряжается он либо от аккумулятора либо от генератора. Значит что? Правильно! Проверяем поступает ли питание к коммутатору.

Прежде чем начинать измерять питание — определяемся какой тип коммутатора стоит на вашем скутере. Если визуально, то коммутаторы типа DC CDI раза в два больше чем AC CDI. Но это не точный критерий. Самый точный критерий — смотрите вывод высоковольтной катушки генератора:

• Если он не задействован, то это значит что ваш скутер оснащен коммутатором типа DC CDI

• Если задействован, то наоборот — ваш скутер оснащен коммутатором типа AC CDI


Вывод высоковольтной катушки генератора находится там же где и вывод самого генератора: ищем где провода идущие от генератора соединяются с бортовой сетью скутера и если один из двух проводов с круглым клеммами не подключен — значит катушка не задействована

Целесообразность использования универсального коммутатора на скутере

Одной из ступеней системы зажигания скутера является коммутатор. По своей сути – это доведенный до идеала мозг скутера. Именно коммутатор определяет момент зажигания и его качество, именно коммутатор позволяет отсечь максимальную грань оборотов коленвала, тем самым ограничивает максимальную скорость скутера в пределах заданного значения.

По своей структуре он довольно сложный, но в то же время крайне редко выходит из строя, так как за долгие годы производства скутеров его начинка доведена до максимальной грани надежности.

Сегодня можно встретить несколько типов коммутаторов в зависимости от типа двигателя и собственных предпочтений производителей скутеров. Наиболее простая система у моделей, установленных на двухтактных скутерах Honda начала 90-х годов (подтип модели AF-18E). Она очень надежна и работает отдельно от бортовой сети скутера. Преимущество такой системы в том, что при значительной перегрузке общей бортовой системы, например, при установке дополнительных осветительных приборов, система зажигания будет работать в штатном режиме, и выход ее из строя из-за подобных переделок исключен.

Иная система используется в двухтактных скутерах Suzukiконца 80-х и начала 90-х годов. Коммутатор и катушка зажигания там собраны в одном блоке, который довольно часто выходит из строя и ремонту не подлежит.

Обе системы коммутаторов очень удачно скопированы производителями китайских скутеров и поголовно применяются в производстве даже новых моделей. Кроме того, некоторые производители пытаются внедрить свои технологии по удалению из системы ограничителей оборотов, часто меняют распиновку и т.д.

В связи с этим, очень часто на форуме мы встречаем скутеристов, которые не могут подобрать подходящий коммутатор для конкретной модели скутера, часто китайского производства. Родная деталь вышла из строя, а найти именно такую модель довольно проблематично.

Тем не менее, с поиском деталей для японских скутеров проблем практически нет. В этой нише есть желающие приобрести модель коммутатора без ограничителя оборотов. Они не задумываются о возможных последствиях, которые мы рассматривали в разделе «тюнинг скутера». Для японских скутеров выпускается огромное количество запчастей прекрасного качества, в частности, тайванских производителей. Эти коммутаторы представляют собой копии оригиналов с аналогичной начинкой, где ограничители оборотов все же присутствуют. Не следует для японской техники подбирать модели коммутаторов без электронной отсечки. Как показывает практика, ресурс двигателя после этого падает значительно, в отличие от китайских четырехтактных скутеров увеличенной кубатуры, где подобный «тюнинг» сказывается менее болезненно.

Буквально недавно на прилавках магазинов появились универсальные коммутаторы. По заявлению производителя, они способны работать как на переменном, так и на постоянном токе, а также подойдут для подавляющего большинства китайских четырехтактных скутеров и некоторых моделей скутеров японского производства. Пример такого ноу-хау широко представлен тут: универсальный коммутатор.

Как видно из описания, тут нет ограничителя оборотов двигателя, есть возможность регулировки угла опережения зажигания и подключения в сеть постоянного тока вместо переменного. Одним словом, если ваш коммутатор сломался и вы не нашли ничего подобного в магазине, но дружите с электрикой, ваш скутер будет на ходу.

Нам еще не приходилось тестировать подобные экземпляры, но сама идея создания одного коммутатора, который можно установить практически на все модели китайских четырехтактных скутеров, решает множество проблем в дальнейшем при подборе запасных частей.
