Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

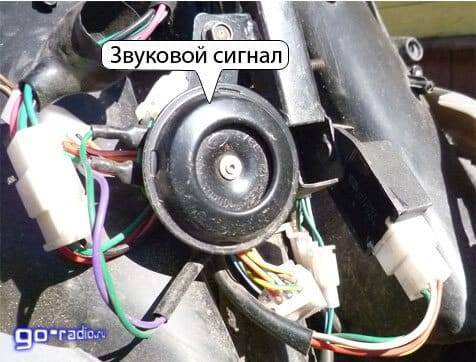

Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Скутеры Sym
Максискутер SYM MAXSYM 600i ABS
Цена: 499 990 руб.
Мотоцикл SYM Wolf T2
320 490 руб. Цена: 189 990 руб.
Максискутер SYM JOYMAX 300i
395 990 руб. Цена: 314 990 руб.
Скутер SYM Crox 125 (2019)
Цена: 129 990 руб.
Кроссовый мотоцикл BSE Z5 250e 21/18 3
Цена: 159 990 руб.
Скутер SYM Symphony SR 125 (2019)
Цена: 152 990 руб.
Электроквадроцикл SSSR PUNK 250 A 6/6 1
Цена: 35 490 руб.
Мотоцикл SYM XS125
109 100 руб. Цена: 94 990 руб.
Скутер SYM Orbit 50 (2019)
Цена: 84 490 руб.
Скутер SYM Jet 4 R Naked 50
110 200 руб. Цена: 84 990 руб.
Кроссовый мотоцикл BSE J1 250e 21/18 Crazy lemon 3
Цена: 126 990 руб.
Кроссовый мотоцикл BSE M2 250e 21/18 2
Цена: 253 990 руб.
Питбайк BSE PH10-190e 17/14 (2018)
Цена: 88 490 руб.
Скутер SYM Jet 4 125
125 700 руб. Цена: 99 990 руб.
Максискутер MAXSYM TL 500i черный
Цена: 679 990 руб.
Кроссовый мотоцикл BSE J1 250e LE 21/18 1
Цена: 109 990 руб.
Кроссовый мотоцикл Koshine XN105 – Start / Plain / Top
166 990 руб. Цена: 152 990 руб.
Максискутер MAXSYM TL 500i белый
Цена: 679 990 руб.
Кроссовый мотоцикл BSE Z6 250e 21/18 2
Цена: 159 990 руб.
Кроссовый мотоцикл BSE J1 250e 21/18 Chain Blue 3
Цена: 126 990 руб.
Скутер SYM Allo 50
106 600 руб. Цена: 89 990 руб.
Кроссовый мотоцикл BSE Z5 250e 21/18 4
Цена: 159 990 руб.
Кроссовый мотоцикл BSE M2 250e 21/18 3 Factory blue
Цена: 253 990 руб.
Питбайк BSE PH10-140e 17/14
Цена: 79 990 руб.
Все права защищены 1998 – 2020
127254 , Москва , Огородный проезд, д.6
Часы работы: ПН-СБ: 10.00-20.00
Хотите получать выгодные предложения от Velocity? Рассылка от Velocity Подписаться на рассылку Velocity
Заказать обратный звонок
Спасибо за заявку!
Ожидайте звонка менеджера
Укажите ваш номер телефона и наш менеджер свяжется с вами для оформления заказа
голоса
Рейтинг статьи
Устройство электронного зажигания скутера
Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.
Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.
Коммутатор
У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.
Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.
Альфа в базовой комплектации имеет
- Электрический стартер.
- Электронное зажигание на 12В.
- Электронный тахометр на приборной панели.
- Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.
Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.
Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.
Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.
Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.
Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион
1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит
Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.
Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:
- Альфа 50, 72 и 110 кубов
- Дельта
- Орион
- Вайпер
- Ирбис
- Динго
- Бриз
- Мустанг
- Дино
- Зиз Стар
- Лидер
- Зодиак
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Схема проводки мопеда дельта китай
Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора — генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр — прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Как проверить, заменить
Проверка осуществляется с помощью мультиметра. Этот прибор используется в электромеханике и продается в строительных магазинах. Существуют модели без звукового сигнала – они не отличаются по внешним признакам, а потому приходится спрашивать у продавцов. Без звукового сигнала или «прозвона» неудобно постоянно смотреть на панель, но осуществить проверку реально. Последовательно, начиная от аккумулятора до цепи зажигания и генератора, проверяется вся проводка мопеда «Альфа». На мультиметре есть два щупа: красный и черный. Красным нужно касаться плюса, а черным – массы или земли.
Таким образом, проводка мопеда «Альфа» является сложным и уязвимым местом для этого транспорта. Однако именно это поможет закалить хозяина мотоцикла в вечных поломках и сделать его настоящим асом в электричестве своего мотоцикла.
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Элементы цепи зажигания
Система зажигания — важный элемент в работе всего самоката. Он определяет искрообразование и точно рассчитанный импульс, вызывающий воспламенение топлива.
Схема зажигания скутера включает в себя множество компонентов, которые отвечают за конкретную работу.
Модуль зажигания CDI
Первым в списке компонентов стоит модуль CDI. Эта аббревиатура расшифровывается как Capacitor Discharge Ignition.
Модуль коммутатора выполнен в неразборном корпусе, поэтому в случае выхода из строя его заменяют на новый. К нему подключено 5 проводов, и они проложены по всей цепи зажигания самоката.
Устройство спрятано внутри самоката и к нему нелегко. Пластиковые крышки необходимо полностью снять.
Катушка зажигания
Функция этого элемента состоит в том, чтобы подавать быстрый импульс высокого напряжения на сигнал переключения. Он идет прямо к свече зажигания, где преобразуется в искру.
Катушка находится на правой стороне самоката-китайца и прикреплена к его опорной конструкции. Его легко узнать — он выполнен в виде пластиковой бочки. С обратной стороны подключен толстый провод. Именно она передает разряд по цепи с трансформатора на свечу.
Катушка закрыта резиновым кожухом, защищающим ее от грязи и пыли.
Свеча зажигания
Его задача проста — создать искру и зажечь смесь в баллоне. В скутере используется свеча зажигания A7TS.
Его расположение скрыто от глаз, но опытные владельцы знают, где его найти. Следуя высоковольтному кабелю, вы доберетесь до блока цилиндров и крышки свечи зажигания.
Резиновая прокладка защищает контакт от случайного электрического повреждения. Вы можете удалить его, потянув на себя с небольшим усилием. Не рекомендуется слишком сильно тянуть шнур — может сломаться колпачок.
Отвинтите свечу зажигания торцевым ключом. После его снятия проверьте цвет и состояние контактов. Показателем хорошей работы двигателя является коричневый цвет без следов нагара. Отклонение от нормы говорит о неисправности карбюратора.
Стартер
Стартер используется для легкого запуска двигателя скутера без использования педали акселератора. Стартер расположен в центре скутера, рядом с двигателем. Чтобы его открыть, необходимо удалить декоративный пластик.
Стартер подключается через реле стартера, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом резервуаре и соединен тремя трубками.
Индикатор напрямую подключен к датчику. Оба питаются стабилизированным током от выпрямителя. В случае проблем с индикатором проверьте подключение к цепи.
Напряжение подается только при включенном зажигании.
Реле поворотов
Выключатель используется для управления поворотными огнями. После закрытия кнопки реле отправляет импульсы тока с частотой 1 Гц.
Устройство находится под приборной панелью. Чтобы заменить реле, снимите пластиковую крышку.
Схема легко переключается. В случае поворота направо напряжение подается по синему проводу, который управляет соответствующими лампочками. Левое положение переключателя замыкает серую шину на оранжевую шину.
Двойные фонари в приборной панели подключаются параллельно проводам указателей поворота. Они указывают на то, что на определенной стороне самоката горит свет.
Звуковой сигнал
Назначение звукового сигнала всем понятно. На самокате он находится возле реле ограничителя.
Звуковой сигнал приводится в действие выключателем зажигания постоянного тока и приводится в действие кнопкой на рулевом колесе скутера. Компонент неразрушаемый, поэтому в случае выхода из строя его полностью заменяют.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
.
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »
Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus
1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.
Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.
Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.
Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??
Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.
А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?
Hej. Strona co jakiś czas nie działa, dlaczego ?
По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?
