Древесина для изготовления лодки

Окончательная заделка стыков листов днищевой и бортовой обшивок

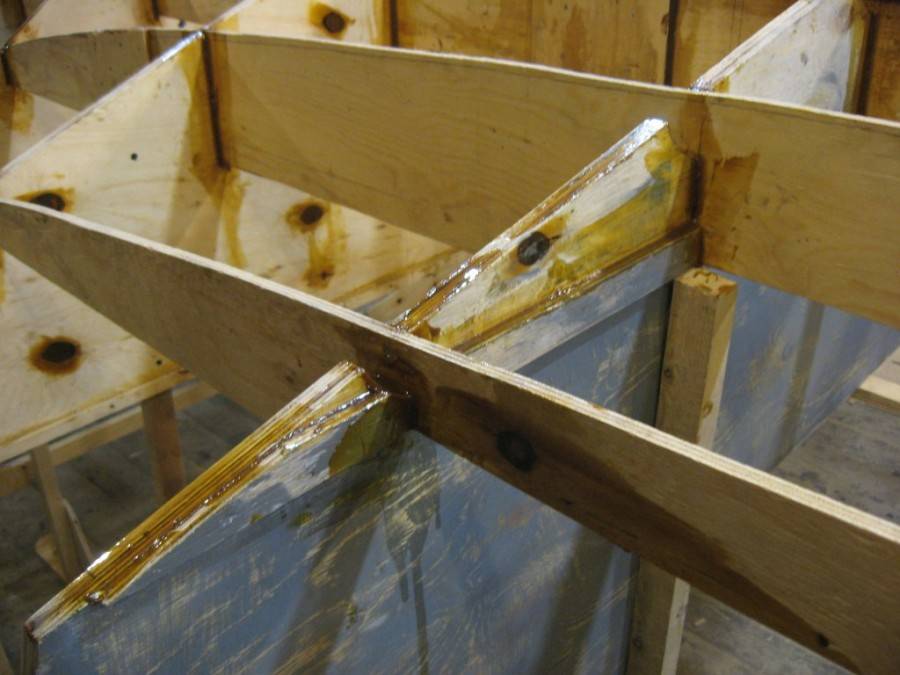

После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем

С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал. Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей

Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной

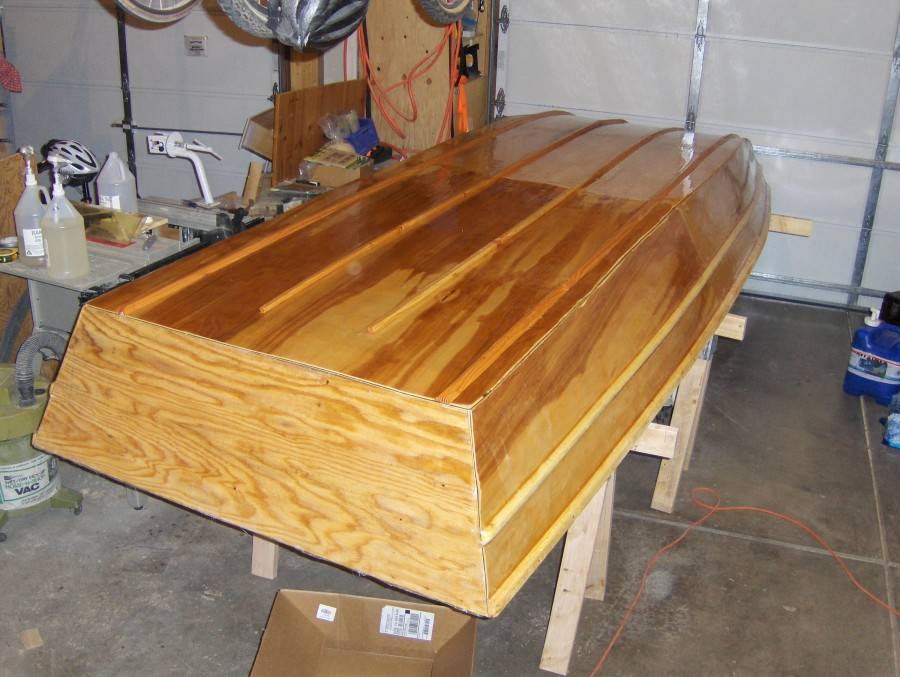

Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

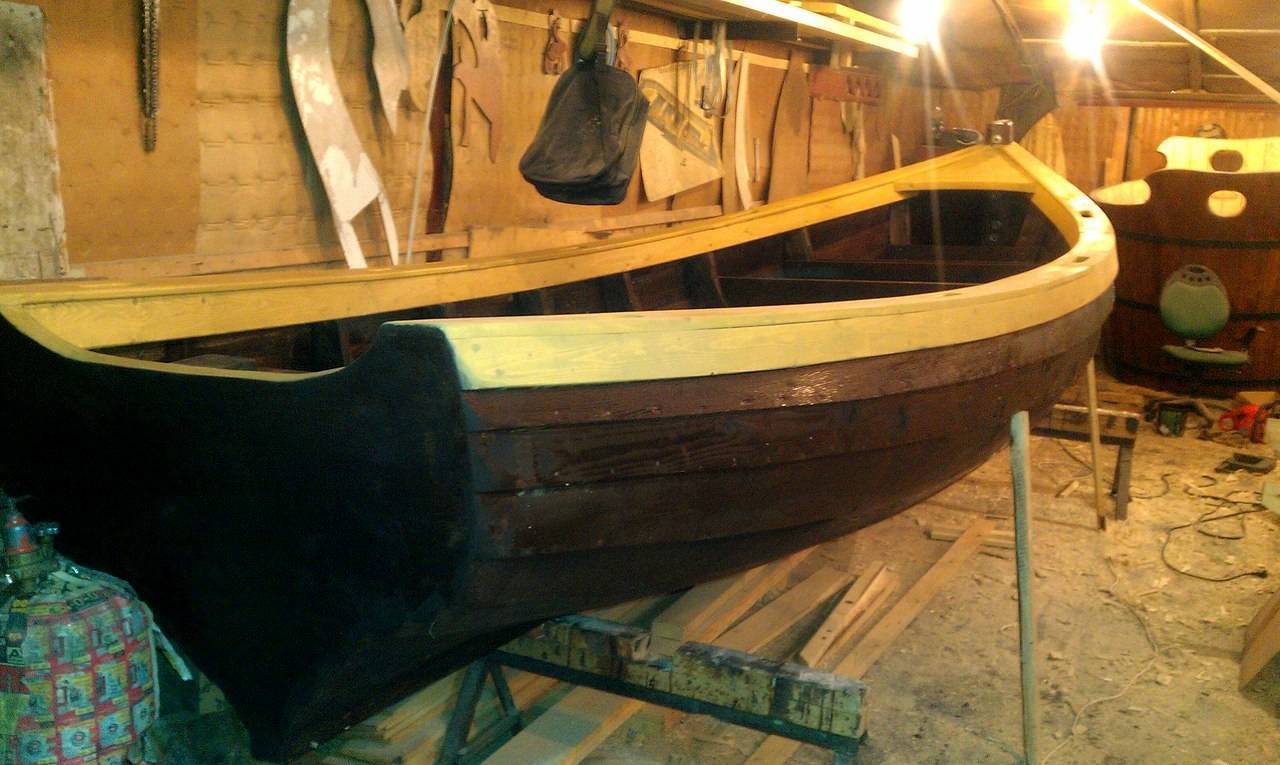

Деревянная лодка своими руками

Много веков подряд люди использовали дерево, как средство передвижения по водной поверхности. Сначала это были простые сооружения в виде небольших платформ, позже появилась лодка изготовление которой занимало длительное время.

Ведь она должна быть качественной для безопасной транспортировки груза. Теперь в наше время при желании любой человек может воспроизвести средство в домашних условиях.

Простой пошаговый план научит как сделать деревянную лодку. Заранее необходимо заготовить длинные, широкие доски, которые будут служить бортами челна. Они обязательно должны быть сухими, ровными, не иметь трещин.

После приготовления основного материала, его нужно обработать для удобного скрепления. Края досок необходимо ровно срезать для того, чтобы при сборе, доски плотно прикасались друг к другу. Далее начинаем делать средство передвижения. Начинать необходимо с носовой части. Вырезаем дополнительную доску, которая по — средине будет держать борта.

Вырезаем из листа железа нужную форму, благодаря густо забитым гвоздям крепим к деревянной основе. Лодка практически готова. Остаётся прикрепить железную цепь, которая будет служить основой для якоря.

После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.

При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.

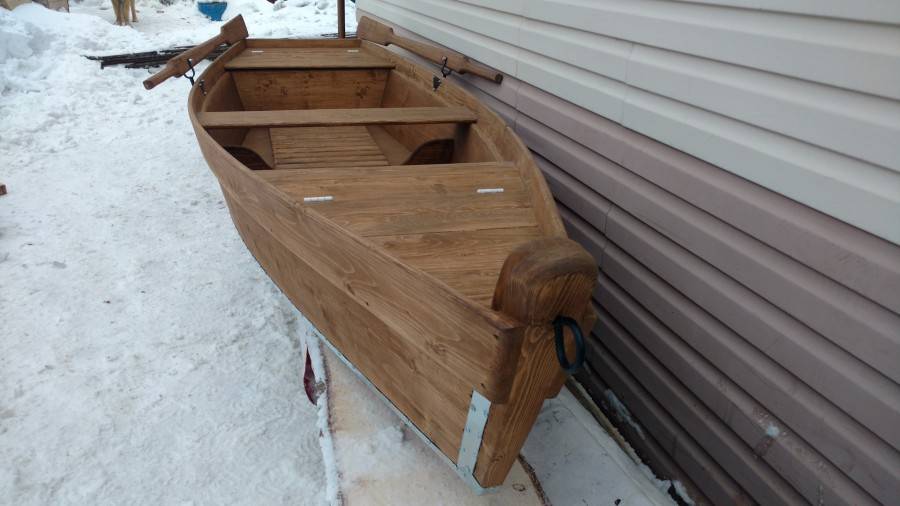

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах

Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

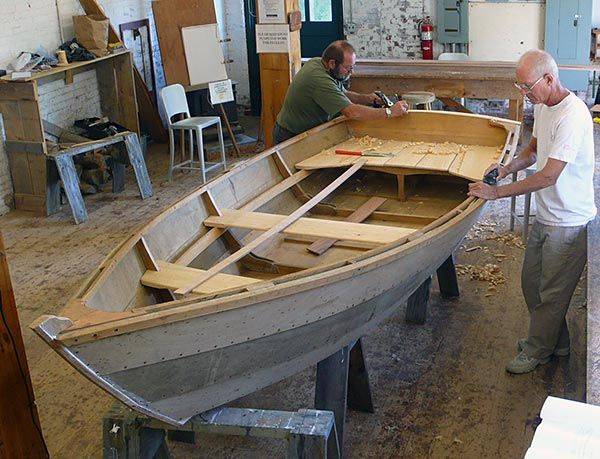

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Приманки для сазана

Любители рыбалки на сазана охотно делятся своими наблюдениями, и вот что они заметили.

Весной дикий карп лучше берет на навозного червя, тогда как летом этой наживкой активно интересуется карась, чем сводит все усилия рыбака на нет. Поэтому в теплый период ничего не остается, кроме как заменять червяка другими приманками. Обычно это плотная гороховая каша с добавлением манки или картофель, сваренный альденте (до полуготовности).

Хороших результатов можно добиться с такими насадками, как ароматизированное тесто, приготовленные на его основе бойлы и кукуруза (вареная или магазинная маринованная), ловля сазана на жмых подсолнуха тоже дает хорошие результаты. Весной многие рыболовы предпочитают ловить на нежное мясо перловицы, которое сазан кушает с большим довольствием.

О моментальном вываживании и речи быть не может. Нахрапом взять грозного противника точно не получится, здесь нужна правильная тактика. Заключается она в том, чтобы измотать его, заставить остановиться и только потом достать из воды. Главное – не паниковать, держать нервы в узде, делать все аккуратно и без лишней спешки.

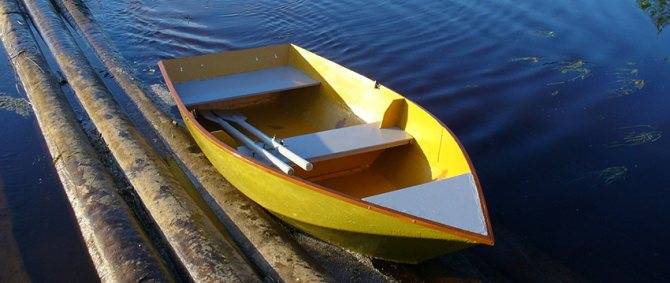

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

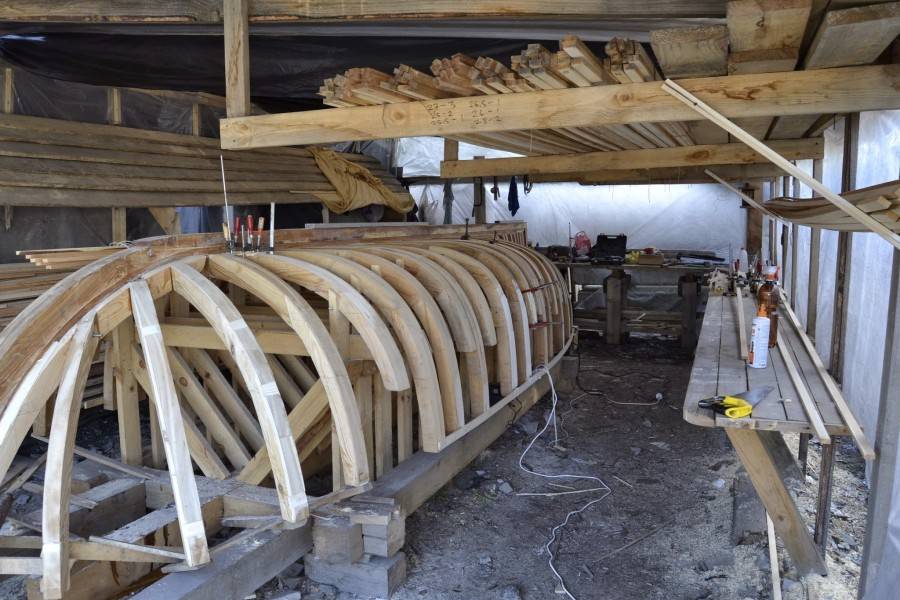

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

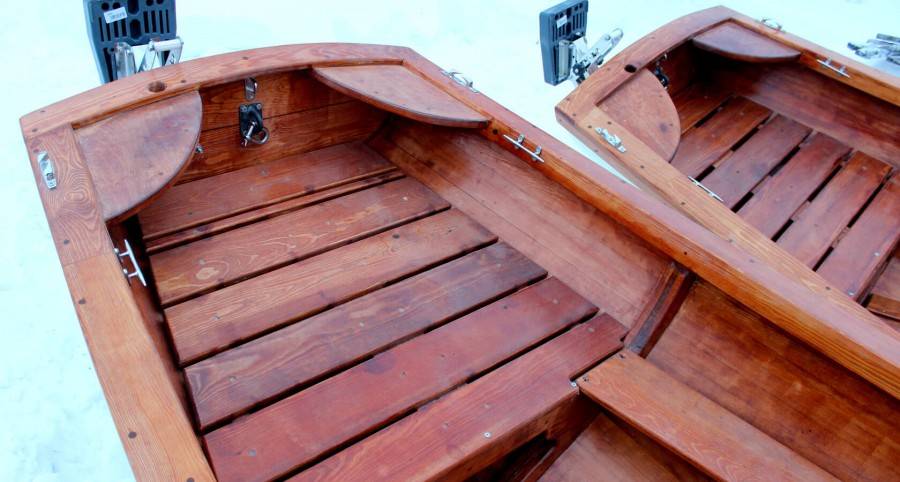

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Как выбрать подходящую древесину для конкретного типа лодки

Выбор правильной древесины для изготовления лодки является очень важным этапом, который влияет на качество и долговечность конструкции. Различные типы древесины имеют разные свойства, которые подходят для разных целей и типов лодок. В данной статье мы рассмотрим как выбрать подходящую древесину для конкретного типа лодки.

1. Тип лодки

Первым шагом при выборе древесины для изготовления лодки является определение типа лодки. В зависимости от типа лодки могут отличаться требования к прочности, весу и водостойкости материала.

2. Прочность и вес

Для изготовления лодок, где прочность и легкость являются ключевыми факторами, рекомендуется использовать древесину с высокой прочностью и низким весом. Некоторые из наиболее популярных типов древесины для таких лодок включают кедр, сосну и ель. Они имеют хорошие прочностные характеристики и небольшой вес.

3. Водостойкость

Если необходимо, чтобы лодка была устойчива к воздействию влаги, следует выбирать древесину с высокой водостойкостью. Для этой цели подойдут такие породы как тик, мореный дуб и красное дерево. Они обладают высокой устойчивостью к гниению и влажности.

4. Долговечность

Если вы хотите, чтобы ваша лодка прослужила долго, выбирайте материал с высокой степенью долговечности. Древесина, такая как тик, особенно известна своей высокой степенью долговечности и устойчивостью к повреждениям. Однако, стоит отметить, что более долговечные породы древесины обычно более дорогие.

5. Размер и форма

Размер и форма древесины также могут играть роль при выборе материала для лодки. В зависимости от дизайна и требований, вам могут потребоваться длинные доски или широкие доски. Прежде чем покупать материал, изучите характеристики различных пород древесины и выберите ту, которая наилучшим образом подходит для требуемых размеров и формы.

Заключение

Выбор подходящей древесины для изготовления лодки зависит от типа лодки, требований к прочности, весу, водостойкости и долговечности. Определите ваши потребности и изучите характеристики различных типов древесины, чтобы выбрать наиболее подходящий материал для вашей лодки.

Азбучные истины

Чтобы сделать лодку правильно, нужно выбрать технически грамотный, пригодный для данных условий плавания и наличных ресурсов ее проект. Чтобы выбрать проект, нужно знать хотя бы самые основы теории корабля, малого судостроения, судовождения и морской практики на малых судах. Поэтому начнем с теории.

Ходкость

Зависимость волнообразования судном от числа Фруда. Н77, с.7,8

Таблица допустимой мощности мотора водоизмещающей лодки. К. с. 87

Движение на слишком большом для данного корпуса значении Fr еще и опасно: лодка может оказаться как бы повисшей на гребнях соседних волн или же будет стремиться съехать назад с носовой волны и зарыться кормой в воду. Если же, испугавшись вставшей перед носом волны, резко сбросить газ, лодка будет залита с кормы набежавшей следующей волной: образовавшись, волны движутся уже по своим законам.

Построение теоретического чертежа судна. К., Н77

Уже взглядом на теоретический чертеж можно оценить, на каких числах Фруда способно ходить данное судно. Напр., катер на поз. 5 – полуглиссирующий. Далее нужно сверить совпадение линий чертежа:

• Расстояния от ДП до ватерлиний ВЛ на проекции полуширота должны совпадать с расстояниями от ДП до линий шпангоутов на проекции корпус на соотв. уровнях от ОП. С учетом масштаба, т.к. проекция корпус, нужная для построения лекал и шаблонов шпангоутов, чаще всего дается в увеличенном масштабе (см. поз. 4).
• Расстояния от ОП до батоксов должны быть равны расстояниям от ОП до линий шпангоутов и ватерлиний на одной и той же секущей плоскости, параллельной ДП, также с учетом масштаба.

Построение строевой по шпангоутам. К. с.19

Построение строевой по шпангоутам аналогично применению правила площадей в авиации. Но, во-первых, в несжимаемой воде его действие сказывается на любых скоростях, а не на околозвуковых. Во-вторых, корпус судна лишь частично погружен в воду и потому возбуждает в движении волны гравитационные, а не давления.

Поэтому строевая по шпангоутам должна быть похожа на половинку не капли, а тела оживальной формы, наподобие артиллерийского снаряда. Чем более пологой окажется строевая по шпангоутам, тем более ходким будет судно, а широкая строевая говорит о его хорошей управляемости. «Хвостик» сзади свидетельствует о способности ходить на значительных числах Фруда, а «клювик» спереди – о хорошей всхожести на волну, но в то же время о склонности к рысканью.

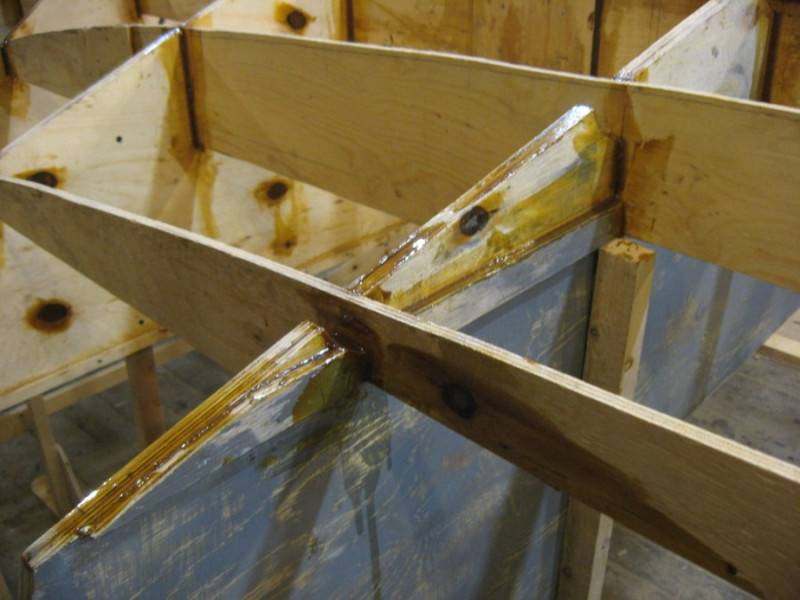

Процесс сборки каркаса

После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

Рекомендуем прочитать: Каковы технические характеристики лодки Ока-4?

• В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
• Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
• После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
• Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
• Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
• После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Виды лодок для разных условий плавания

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

• БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
• БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
• ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

• трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
• брусья и доски;
• стеклоткань для изоляции швов;
• яхтный лак или водоэмульсионная краска;
• эпоксидный клей;
• проволока медная;
• шурупы;
• гвозди.

Набор инструментов для постройки плавсредства простой:

• карандаш и рулетка;
• шпатель;
• струбцины;
• рубанок;
• молоток;
• электролобзик;
• шлифмашинка.

Размеры судна

Габариты лодки влияют на следующие технические параметры:

• грузоподъемность;
• вес;
• вместимость.

Величину следует выбирать с учетом тех целей, для выполнения которых судно изготовляется. Определение нужных габаритов — непростое дело, поэтому следует огласить оптимальные размеры деревянного судна:

Длина должна составлять от 2 до 4 метров. Для одного человека хватит 1,8-2,5 м, а вот для двух персон понадобится около 3 м. Если планируется перевозить более 5 людей, то можно сделать лодку, длина которой составляет 4 метра, однако этот показатель может быть и выше.
Ширина, как правило, равняется 1-1,5 м. Чем больше этот показатель, тем устойчивее лодка

Однако важно знать: данный параметр влияет на маневренность судна.
Высота борта чаще всего составляет 50 см.
