Устройство скутера и его основные узлы.

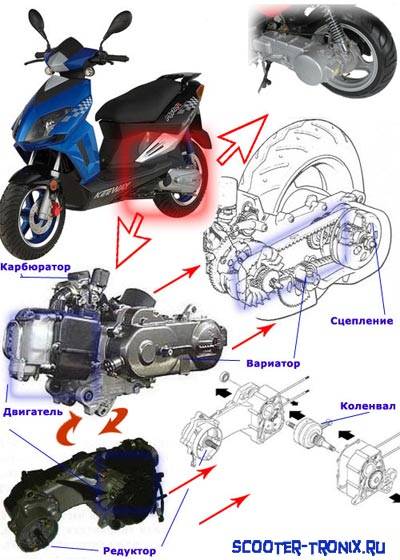

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.
Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.
Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.
Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно
Порядок работы
Описанные этапы составляют рабочий цикл четырехтактного бензинового двигателя. Нужно понимать, что каких-либо строгих соответствий между тактами и процессами в поршневых двигателях нет. Это легко объяснить тем, что при эксплуатации силового агрегата фазы газораспределительного механизма и то, в каком состоянии находятся клапаны, будет накладываться на движения поршней в различных моторах совершенно по-разному.
В любом цилиндре рабочий цикл четырехтактного карбюраторного двигателя протекает именно таким образом. Каждая камера сгорания в двигателе нужна для вращения единственного коленчатого вала, воспринимающего усилие от поршней.
Это чередование называют порядком работы. Такой порядок задается на этапе конструирования силового агрегата через особенности распределительного и коленчатого валов. Он не изменяется в процессе эксплуатации механизма.
Реализация порядка работы осуществляется чередованием искр, которые поступают на свечи от системы зажигания. Так, четырехцилиндровый мотор может работать в следующих порядках – 1, 3, 4, 2 и 1, 2, 4, 3.
Смотреть галерею
Узнать порядок, в котором работают цилиндры двигателя, можно из инструкции к автомобилю. Иногда порядок работы указан на корпусе блока.
Вот как протекает рабочий цикл четырехтактного карбюраторного двигателя или любого другого. Система питания никак не влияет на принцип действия агрегата. Разница лишь в том, что карбюратор – это механическая система питания, имеющая определенные недостатки, а в случае с инжекторами этих недостатков в системе нет.
Двигатели 157QMJ
Помимо весьма популярной модели — двигателей 139QMB — корпорация «Хонлинг» занимается производством и других версий силовых агрегатов, одна из которых — 157QMJ. Её устанавливают на дорогостоящие модели скутеров известных брендов. По своим техническим параметрам и показателям функциональности и надёжности данная версия является полным аналогом 139QMB. Кроме того, конструкционные особенности модели сильно напоминают другие японские двигатели массового производства.
Преимуществом 157QMJ является повышенный эксплуатационный ресурс — порядка 25 тысяч километров. Двигатель может похвастаться мощной динамикой и высокой максимальной скоростью. Впрочем, есть у него и свой минус — слишком высокая цена в сравнении с предыдущими версиями моторов.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Выпуск – четырёхтактный двигатель
После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.
Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

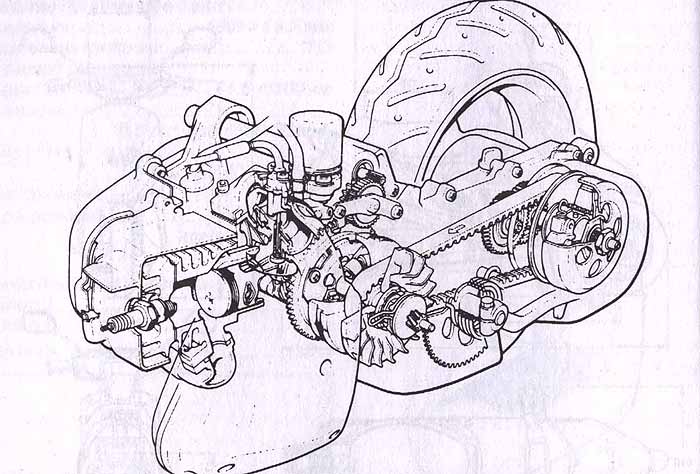

1 – цилиндр с головкой 2 – крышка головки цилиндра 3 – карбюратор 4 – впускной патрубок 5 – электростартер.
Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.
Четырехтактный двигатель
Для начала остановимся поподробнее на особенностях четырехтактного двигателя. Свое название он берет именно из числа тактов, которые необходимы для совершения полного рабочего цикла. Начало этого цикла идет с момента впуска, в это время поршень двигателя находится в верхней мертвой зоне (ВМТ), при этом клапаны находятся в закрытом состоянии. Затем при повороте вала поршень идет вниз, в результате чего происходит открытие впускного клапана и смесь попадает в цилиндр. Когда поршень проходит в свою очередь нижнюю мертвую точку (НМТ) впускной клапан закрывается, тем самым ограничивая объем смеси, которая попадает в цилиндр. Именно на этом цикл впуска заканчивается.
На рисунке показаны:
- Впускной клапан.
- Свеча зажигания.
- Выпускной клапан.
Следующий такт – это сжатие. Оно происходит следующим образом: коленчатый вал продолжает свое вращение, в результате чего поршень снова поднимается вверх до ВМТ, при этом сжимая смесь в цилиндре.
После этого цикла смесь является сильно сжата в ограниченном пространстве камеры сгорания. Именно в этот момент и происходит срабатывание свечи зажигания, которая поджигает смесь. В результате этого газы расширяются с огромной силой и действуют на окружающие детали, т.к. единственной деталью, что может двигаться является поршень, то высвобождающееся давление перемещает поршень до НМТ – это называется тактом рабочего хода.
Но ведь в результате горения образуются остатки топливной смеси, которые необходимо удалить из камеры сгорания, именно для этой цели открывается выпускной клапан, при этом поршень двигается вверх до ВМТ, и выталкивает все отработавшие газы наружу. Затем они попадают в выходную трубу, а затем в глушитель. В тот момент, когда поршень достигает ВМТ, закрывается выпускной клапан, тем самым заканчивается такт выпуска.
КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.
Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).
Рис. 1.2. Двигатель со снятой головкой блока цилиндров.
Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.
Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).
Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.
Рис. 1.3. Поршень с шатуном.
Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году
На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).
Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.
Примечание.
Распределительный вал двигателя приводится в действие коленчатым валом.
Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).
При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.
Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.
Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.
По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
Инструменты
- Съемник генератора (можно сделать самому)
- Съемник вариатора (можно сделать самому)
- Съемник звездочки кикстартера (только для двигателя 157QMJ)
- Головки на 8, 10, 12, 17 мм
- Крестовая и плоская отвертка
- Небольшой молоток
- Желание
Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа
- Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
- Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен
По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.
Типичный 139QMB, по факту JL1P139QMB-2
А так выглядит типичный 157QMJ, по факту LK162QMK
Принцип работы ДВС
Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота маховика. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:
- Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.
- Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.
Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.
Достоинства системы CDI
Конденсаторное зажигание обладает и своими преимуществами, в числе которых — крутой фронт высоковольтных импульсов. Данная характеристика особенно важна в тех случаях, когда проводится установка CDI зажигания на «ИЖ» и прочие марки отечественных мотоциклов. Свечи такого транспорта зачастую заливаются большим количеством топлива из-за неправильно настроенных карбюраторов.
Для функционирования тиристорного зажигания не требуется использования дополнительных источников, генерирующих ток. Такие источники, к примеру аккумуляторная батарея, требуются только для завода мотоцикла при помощи кик-стартёра или электростартёра.
Система зажигания CDI пользуется немалой популярностью и зачастую устанавливается на скутеры, бензопилы и мотоциклы иностранных брендов. Для отечественного мотопрома её почти не использовали. Несмотря на это, можно встретить зажигание CDI на «Яве», автомобилях марок ГАЗ и ЗИЛ.
Очень важно для скутера состояние воздушного фильтра
Воздушный фильтр – важный элемент в системе питания скутера. Фильтр должен быть всегда чистым, не иметь даже немного грязи, тем более не быть забитым грязью, пылью, тополиным пухом и другой нечистью. В противном случае эта грязь будет препятствовать свободному поступлению свежего воздуха в карбюратор, что изменит соотношение воздух/бензин в горючей смеси (сделает её более богатой); также эта грязь непременно проникнет в карбюратор, закупорит жиклёры, трубочки и т.д., что в свою очередь также изменит соотношение воздух/бензин в горючей смеси (сделает её бедной); ну и наконец, в самом худшем варианте посторонние мелкие частицы проникнут в камеру сгорания, что может повредить стенки цилиндра и снизить компрессию, проще говоря, двигатель крякнет. Так что, прочищайте воздушный фильтр почаще.
Часто в скутерах используются фильтры “нулевого” сопротивления из специального поролона. Такой фильтр требует самого регулярного ухода: промывка и пропитка поролона специальным маслом, способным к желированию.
Масло для пропитки фильтров производится по специальной рецептуре, хотя вполне нормально использовать и обычное моторное или трансмиссионное. Масло предотвращает проникновение воды, пыли и грязи в двигатель. Срок очередного обслуживания фильтра скутера можно определить по “выцветанию” окраски фильтра. Подробнее о чистке воздушного фильтра скутера.
Устройство двухтактного двигателя
Устройство двухтактного двигателя чрезвычайно простое.
1 — масляный бак; 2 — карбюратор; 3 -разделитель троса «газа»; 4 — ручка «газа»; 5 — трос управления подачей масла; 6 — плунжерный насос-дозатор; 7 — шланг, подводящий масло во впускной патрубок.
Приведенная выше схема используется на скутерах Honda. Видно, что ручка газа управляет также и маслонасосом. Для подачи бензина используется бензонасос, так как бензобак обычно находится под ногами водителя, в отличие от моделей скутеров Yamaha и Suzuki. Поршень помещается внутрь цилиндра, непосредственно сверху в головке цилиндра находится свеча. Воспламеняясь смесь взрывается и толкает поршень вниз, он в свою очередь, через шатун крутит коленвал. Такие аппараты просты в ремонте и обслуживании.
Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг
Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.
Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.
Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.
Преимущества и недостатки двух и четырехтактных двигателей
Двухтактные преимущества 1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг. 2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников. 3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал. 4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?
Двухтактные недостатки 1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадиную силу, для четырёхтактного 200 грамм. 2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных. 3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные. 4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит из значительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.
Какой же двигатель выбрать? Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше, вы не найдёте ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.
Замена масла в редукторе

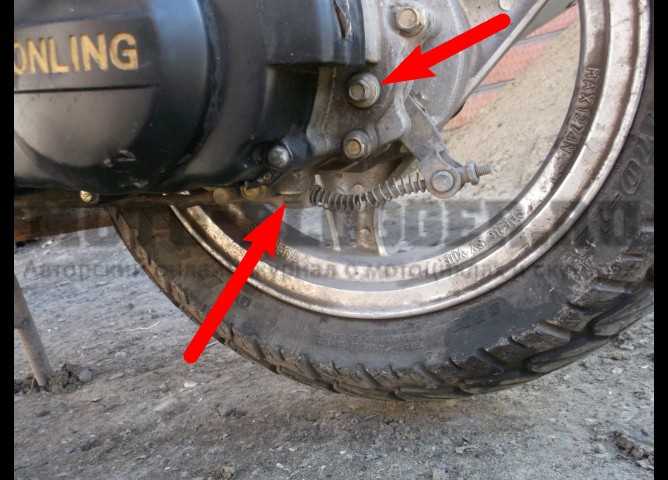

В самом низу двигателя с левой по ходу движения стороны — ищем сливную и заливную пробку редуктора. Заливная пробка находиться сбоку или сверху, а сливная находится всегда внизу.

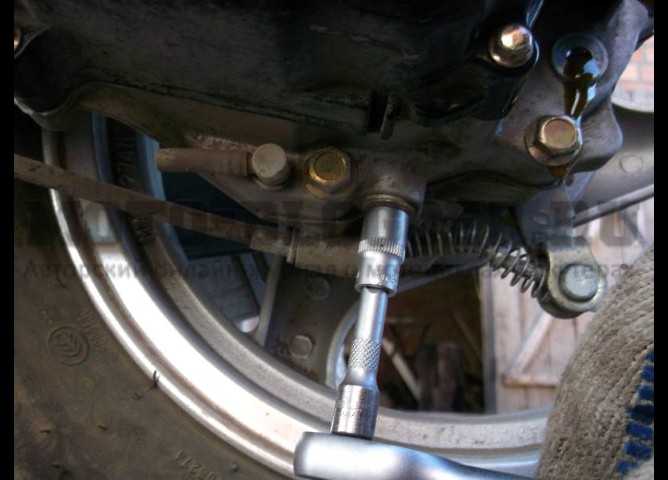

Подставляем под сливную пробку емкость, отворачиваем обе пробки.
Ждем минут десять пока с редуктора стечет старое масло.
Вытираем насухо сливное отверстие и пробку, наносим на пробку герметик и заворачиваем ее на свое место.
Берем масло. Я беру литровую канистру так выгодней и хватает примерно на 10 замен. Если вы меняете масло нечасто — купите специальный тюбик фирменного масла для скутерных редукторов. Его там для одной замены более чем достаточно и без лишней головной боли закачайте его с помощью специального носика в заливное отверстие.
Типа такого
Для тех кто предпочитает экономить — остается одно: закачивать масло в редуктор маленькими порциями при помощи обычного шприца. По другому к сожалению масло в редуктор не зальешь так как заливное отверстие слишком маленькое.
Контроль уровня масла в редукторе
Закачиваем в заливное отверстие оно же контрольное — масло ровно до тех пор пока оно не начнет из него вытекать. Как только масло начнет течь — прекращаем заливать, ждемс пару минут пока стекут излишки и заворачиваем пробку.
На некоторых моделях скутеров контрольного отверстия через которое мы сможем определить необходимый уровень масла отсутствует и вместо него есть заливное расположенное сверху редуктора и сливное. В этом случае на картере двигателя должен быть обозначен рекомендованный уровень масла. Что упрощает работу: отмеряете необходимое количество масла и заливаете его через заливное отверстие в редуктор.
Динамические возможности
Двухтактник. За счет своего короткого рабочего цикла он позволяет скутеру быстрее набирать скорость, при этом реакция на поворот рычага газа более чуткий. Чисто по ощущениям, езда на таком транспортном средстве, особенно на высоких оборотах, сравнима с передвижением на спортивном мотоцикле. Ценители больших скоростей, это ваш выбор.
Четырехтактник. Скутеры с таким двигателем за счет более длинного такта работы последнего, дают «эластичный» разгон и ровное, плавное передвижение. Вибрации, которые создает мотор, практически неощутимы, даже если ехать на высокой скорости. Это обеспечивает значительно больший комфорт во время езды и облегчает процесс управления байком.
Воздушный фильтр
Полностью убирать фильтрующий элемент или заменять его на фильтр нулевого сопротивления не рекомендуется — это может привести к загрязнению карбюратора. Специалисты обычно рекомендуют убирать заглушку, которая устанавливается на входе в воздушный фильтр.
Во многих отзывах, которые затрагивали сборку двигателя 139QMB после тюнинга, говорится об установке воздушного фильтра нулевого сопротивления. Несмотря на то что данное решение одно из самых популярных, оно не всегда является целесообразным и оправданным.
Причина кроется в том, что установка такого фильтра приводит к быстрому загрязнению карбюратора. Основная причина использования фильтра нулевого сопротивления — необходимость в более богатой топливной смеси после монтажа увеличенного поршня. Однако избежать этого можно установкой нового распредвала и заменой жиклёров в карбюраторе.
Отдельно стоит отметить, что стандартный карбюратор, оснащённый диффузором на 16 мм, устанавливается вместе с поршневой системой 62–72сс, в то время как поршневая 82сс оснащается карбюратором с диффузором 18 мм.
Для замены желательно приобретать набор жиклёров, поскольку для регулировки карбюратора может понадобиться несколько разных вариантов.
Эксплуатация и причины поломки двигателей
Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.
Низкое качество бензина. Плохое топливо часто приводит к появлению детонации. Чаще всего это заметно на невысоких оборотах при подгазовках. Возникающие ударные нагрузки приводят к поломке перегородок поршней, чрезмерным нагрузкам на подшипники коленвала. Детонация может возникать из-за перегрева двигателя, нагара на поршне и бедной смеси. Низкое качество деталей, из которых собран мотор. Особенно это актуально для китайских производителей, часто допускающих брак в производстве комплектующих. Это приводит к раннему выходу из строя поршня, коленчатого вала, цилиндра и прочих деталей, а затем и капитальному ремонту. Обычно помогает оценить состояние поршневой простой замер компрессии. Низкокачественное моторное масло
Топливомасляная смесь для двухтактных двигателей имеет очень важное значение. Именно от его качества будет зависеть как мягко работает мотор, чистота выхлопа, отсутствие перегрева и лишних шумов. Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара
Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно. Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ. Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя
Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара. Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно. Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ. Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя.
Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.
Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.
Предварительные работы
До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:
- Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
- Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
- Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
- Байк жёстко фиксируется на подножке или другими удобными способами;
- Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.
Снятие поршневой
Очищаем и обдуваем разъемы цилиндра, головки блока цилиндров и крышки клапанов. Отворачиваем на крышке клапанов болтики и снимаем ее с головки
Снимаем натяжитель цепи ГРМ
Отворачиваем гайки и болты на головке блока цилиндров

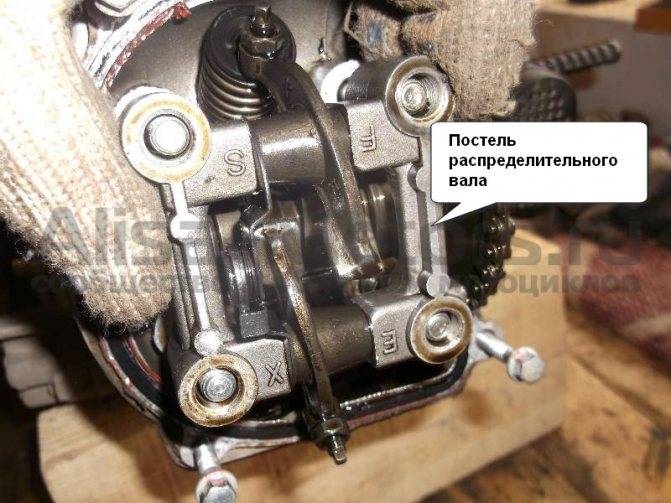

Снимаем постель распределительного вала. Постель распределительного вала практически не подвержена износу. После снятия ее достаточно отмыть и проверить на наличие трещин
Снимаем цепь с распределительного вала и вынимаем его из постели
У распределительного вала есть два проблемных момента на которые стоит обратить внимание: износ опорных подшипников и рабочих поверхностей кулачков
Цилиндр, головка и постель распределительного вала центрируются относительно друг друга с помощью направляющих втулок. Эти втулки имеют свойства выпадать из гнезд и потом попробуй ее найди. Чтобы этого избежать — сразу вынимайте втулки и убирайте их куда-нибудь подальше. Здесь и далее втулки будут обозначены стрелками.
Снимаем головку блока цилиндров. Головка блока цилиндров является самой уязвимой деталью двигателя и от ее состояния напрямую зависят рабочие параметры двигателя. Чтобы не иметь потом проблем: головку нужно полностью разобрать, осмотреть на наличие трещин, прирезать гнезда клапанов, поставить новые клапана, притереть клапана к седлам, поставить новые сальники и притереть плоскость на плите или профрезеровать
Снимаем цилиндр. Цилиндр сразу после снятия проверяем на износ гильзы и наличие задиров на зеркале
Вынимаем из бобышки поршня стопорное кольцо, выталкиваем из верхней головки шатуна палец, снимаем поршень
Поршень проверяем на наличие трещин и износа, особое внимание уделяем состоянию канавок под кольца и самих колец
