Электрическая схема мотороллера Муравей

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

• универсальность;
• доступная стоимость;
• простой ремонт;
• компактность;
• маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

• открытый;
• открытый уменьшенный (устанавливался на грузопассажирском варианте);
• тент;
• фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
Когда все отверстия размечены, при помощи дрели просверлите их.

В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

Электронное зажигание мотороллеров » Муравей» №2. Выставить поршень на мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. зажигание от пилы, на мотороллер муравей 3. Магнето зажигания тракторное регулировка видео. 2 г. назад. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Как настроить магнето. муравей муфта, привод на магнето, моя нога настройка магнето на максимальную искру Установка Магнета на муравьевский двигатель часть 3) Кросовий мотоцикл. Как сделать безшумним магнето на муравей Мотороллер » Муравей» Замена масла.

Функции и задачи электросхемы

Ознакомившись с электросхемой, актуальной для мотороллеров Муравей, также стоит рассказать о том, какие функции и задачи она выполняет.

Да, компонентов здесь не так много. Фактически производитель использовал лишь самые основные элементы, необходимые для выполнения поставленных перед Муравьём задач.

Поэтому схема ориентирована на 3 задачи:

• Воспламенение топливовоздушной смеси в цилиндрах. Здесь используется карбюраторный мотор. Когда происходит воспламенение, начинает двигаться поршень. Он передаёт вращательный момент на маховик. Это обеспечивает движение мотороллера.
• Запуск холодного и прогретого двигателя. Не последнюю роль здесь играет аккумулятор, а также чистая и исправная свеча зажигания.
• Подача электрического тока потребителям. Это осветительные приборы, лампы приборной панели, а также сигналы и звуковое устройство.

Фактически всё электрооборудование соединяется между собой одним проводом. В качестве второго условного провода выступает металлический кузов мотороллера.

С завода на мотороллере делали очень качественную изоляцию проводки. Это обусловлено тем, что мотороллерам Муравей предстояло работать в тяжёлых условиях.

В обслуживании нет ничего принципиально сложного. Обычно достаточно периодически очищать контактные клеммы, а также проверять электросхему мультиметром.

Если какой-то компонент электросхемы вышел из строя, нужно определить источник неисправности, устранить его и восстановить. Всё это владелец мотороллера Муравей вполне может сделать своими руками.

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Итак, порядок действий при разборке двигателя:

1. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки.

Первым делом снимаем двигатель с рамы. Для этого понадобится снять несущий капот, закрывающий мотор. Проще говоря, необходимо открутить дефлектор, улитку и провода: высоковольтный, плюсовой и массу. Откручивать можно в любом порядке.
Поставьте мопед на любую скорость, скрутите гайку, фиксирующую династартер на коленчатом валу и, зажав тормоз, выпрессовывайте его.
Оставив мотороллер на скорости, отвинтите гайку, расположенную на ведущей звезды.
Снимите статор генератора, открутив 4 винта, и выньте кембрик с идущими от него проводами.
Затем переходим к снятию тяги тросу сцепления и рычагу кикстартера.
Теперь задача состоит в снятии глушителя. Для этого понадобится специальный фигурный ключ. В некоторых случаях глушитель скреплен с цилиндром двумя обычными болтами.
Слейте масло с коробки передач, открутив сливной болт.
Затем открутите три точки закрепляющих двигатель.
Теперь нужно открутить цилиндр, закрепленный на 4 гайки, расположенных на головке.
Снимите головку и поставьте цилиндр вертикально, вверх открытой частью. Поршень можно оставить в коленчатом вале, если не требуется его замена. В противном случае, нужно вытащить стопорные кольца, после чего выбить палец.
Теперь снимите втулку на вторичном валу, там, где ранее была ведущая звезда.
Открутите «цветочек» с закрепленным правым сальником коленчатого вала.
Затем отсоедините крышку кикстартера, закрепленного упорным болтом и 5-ю винтами.
Далее снимается сцепление. Центральный регулировочный винт можно не трогать, а расположенные вокруг него 3 пальца с гаками необходимо открутить.
Вытащите все расположенные внутри диски сцепления и снимите рычаг сцепления, закрепленный на один болт. Рычаг необходимо вынуть вместе с пружиной.
Отбейте с помощью зубила стопорные шайбы коленчатого вала, корзины сцепления и вытащите штоки и шарики.
После этого вся конструкция снимается.
Теперь двигатель можно разъединить на половины, нужно лишь выкрутить все соединяющие винты.
Когда все детали отсоединены, можно заняться проблемным участком, в котором возникли неполадки.

О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи

Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем

При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.

Шаги по подключению проводки

Для подключения проводки мотороллера Муравей следуйте следующим шагам:

1. Подготовьте все необходимые инструменты и материалы, включая отвертки, кусачки, электрическую изоленту и соединительные провода.
2. Откройте доступ к проводке мотороллера, снимите панель приборов или любые другие преграды для доступа к проводкам.
3. Определите основные компоненты проводки, включая аккумулятор, генератор, реле, стартер, предохранители и провода, которые соединяют эти компоненты.
4. Сделайте провода маркировкой, чтобы было проще в дальнейшем ориентироваться в системе проводки.
5. С помощью кусачек аккуратно обрежьте необходимые длины проводов.
6. Соедините провода, следуя схеме проводки, используя соединительные провода и электрическую изоленту.
7. Проверьте качество подключения, убедитесь, что все провода надежно соединены и изолированы.
8. Закройте доступ к проводке, установив обратно панель приборов или другие преграды.
9. Проведите тестовый запуск мотороллера, чтобы проверить работу подключенной проводки.
10. При необходимости внесите корректировки и повторите проверку.

После следования этим шагам вы должны успешно подключить проводку мотороллера Муравей и убедиться в ее правильной работе. Однако, если у вас остались какие-либо вопросы или сомнения, лучше обратиться к профессионалу или изучить дополнительные ресурсы, чтобы быть уверенным в правильности выполненной работы.

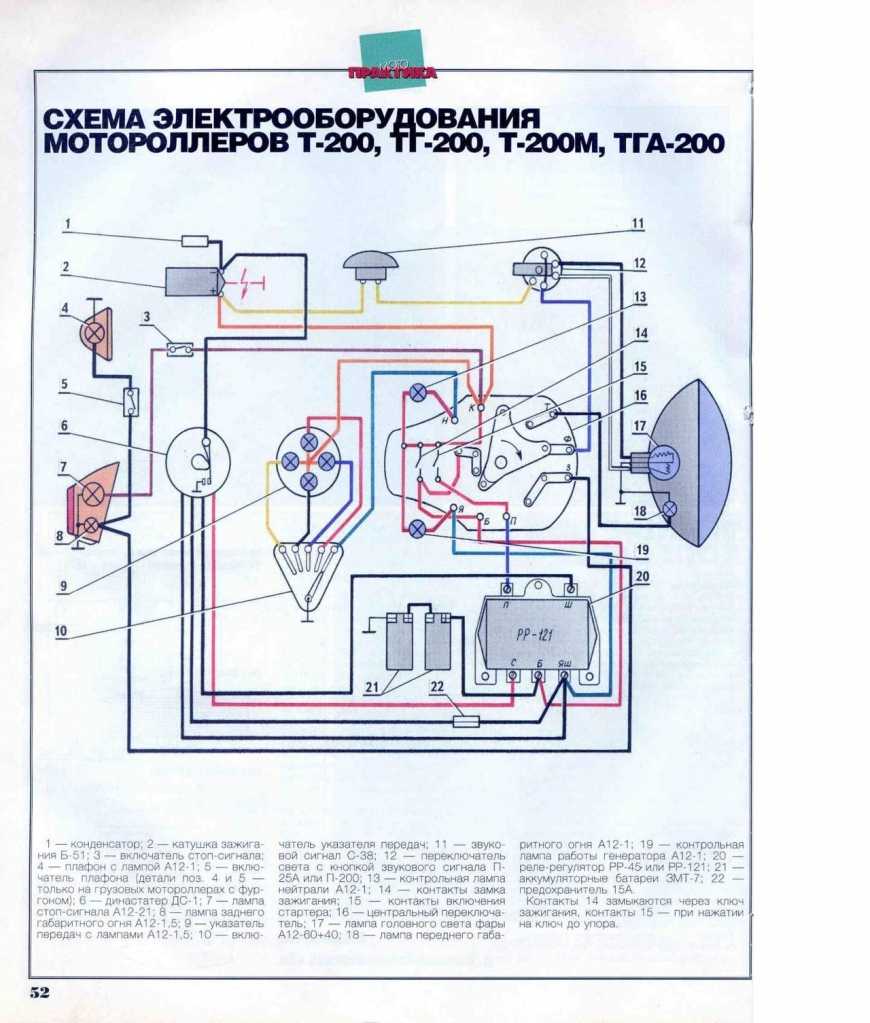

Схема электрооборудования

Даже если рассматривать полное описание, то имеющаяся электрическая схема для мотороллера типа Муравей 2М, как и других модификаций, выглядит просто на фоне современных мопедов, мотоциклов и мотороллеров.

На Муравьях используется контактная схема зажигания. Если настройки сбиваются, тогда регулировка проводится вручную.

Любой профильный специалист отнесёт электрическую схему на мотороллерах Муравей к категории простых и даже примитивных.

Вы сами можете в этом убедиться. Достаточно лишь взглянуть на то, из чего состоит схема проводки и какие компоненты в себя включает мотороллер Муравей.

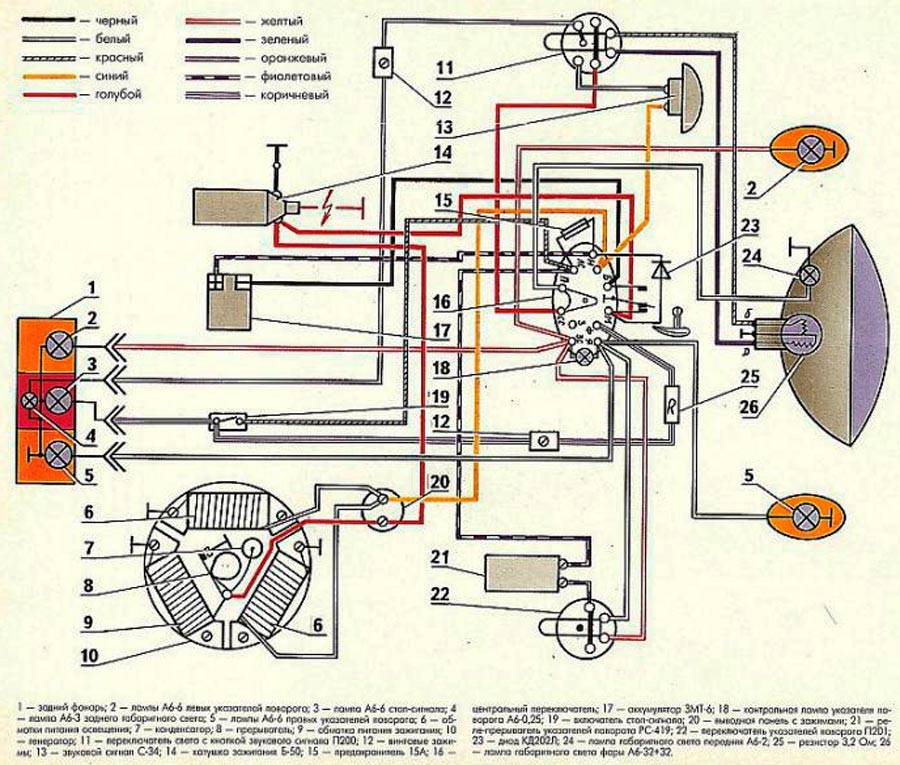

Стандартная, то есть заводская электросхема советского мотороллера Муравья, если не учитывать доработки владельцев, будет состоять из:

• аккумуляторной питающей батареи;
• спидометра;
• поворотных указателей (сигналы);
• лампы подсветки спидометра;
• свечи зажигания;
• катушки системы зажигания;
• конденсатора;
• переключателя дальнего и ближнего света с клавишей звукового сигнала;
• лампы стояночного переднего фонаря;
• лампы дальнего и ближнего света;
• переключателя поворотных сигналов;
• звуковой сигнализации;
• реле-прерывателя для поворотников;
• коммутационной панели;
• включателя лампы для ночного времени суток;
• контрольной лампы проверки генераторного узла;
• лампы включения нейтральной скорости;
• датчика выбора нейтральной передачи;
• муфты;
• династартера;
• прерывателя для зажигания;
• замка системы зажигания;
• предохранителя номиналом 8 А;
• включителя для стоп-сигналов;
• реле-регулятора;
• лампы стоп сигнала;
• лампочки заднего стояночного тормоза;
• коммутаторной колодки.

Именно так выглядит принципиальная стандартная электрическая схема, которая и формирует собой мотороллер Муравей.

Кому-то может показаться, что здесь достаточно много элементов. На самом деле это предельно простая и понятная схема, освоить которую не составит проблем даже новичку.

Вот почему те владельцы мотороллера Муравей, которым знакома схема штатной электропроводки, могут проводить работы по ремонту, настройке и замене элементов своими руками. Здесь не нужны навыки и знания профессионального электрика, который разбирается в современных автомобилях и мототехнике. Достаточно взглянуть на схему, почитать руководство по эксплуатации и можно смело приступать к решению всех проблем своими силами.

Минимальное электрооборудование можно считать преимуществом и недостатком мотороллера Муравей одновременно. Тут уже каждый сам для себя решает, с какой стороны смотреть на эту особенность двухколёсной техники.

Электронное зажигание мотороллеров «Муравей» №2

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.

Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Коммутатор использовать от автомобиля ВАЗ 2108-09-99. Проверяйте напряжение в сети. Оно не должно превышать 15 Вольт, в противном случае коммутатор выйдет из строя, либо зажигание будет работать нестабильно.

Катушку зажигания можно оставить родную, но можно использовать от ВАЗ 2108-09-99 (искра станет мощнее, что приведет к полному сгоранию топлива и уменьшению дымности, +10% тяги).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Последний шаг — закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

При езде по высокой траве внутрь за решетку может попадать трава и мусор — это может затруднить работу датчика.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы.

1) Датчик оптический.

2) Шторка модулятора.

3) Винт крепления датчика М4*10 — 2 шт.

4) Винт крепления шторки модулятора М4*6 — 2 шт.

Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Ее используют для трех основных задач:

1. Воспламенение топливовоздушной смеси в цилиндре. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.
2. Запуск холодного и прогретого двигателя.
3. Подача тока на осветительные приборы и сигнальные знаки (поворотники, габариты, стоп-сигналы).

Электрическое оборудование Муравья представляет собой систему с одним проводом, а второй – это кузов самого мопеда. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Техническое обслуживание электроники на мотоцикле заключается только в регулярной отчистке клемм. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. Он точно определит проблему, препятствующий работе электрооборудования.

Как подключить династартер к реле-регулятору?

Подключается династартер к реле-регулятору не просто, а очень просто. А вы не знали? Да и что там собственно подключать. Каких-то жалких четыре провода. К какому-то древнему реле. Ну да ладно, сегодня я особо разглагольствовать не буду, лучше перейду сразу к делу.

Со статора династартера выходят четыре провода, которые напрямую подключаются к реле-регулятору в определенном порядке: первый (по часовой стрелке, если статор династартера положить щетками вниз) провод (тонкий) идет к клемме «ЯШ», второй провод (тонкий) идет к клемме «Ш», третий провод (толстый) идет через предохранитель к клемме «ЯШ», четвертый провод (самый толстый) идет к клемме «С».

Жгут проводов династартера подходящий к реле-регулятору. Тонкий провод с вилкой на конце подключается к клемме «Ш», Тонкий провод с обычной клеммой на конце подключается к клемме «ЯШ», толстый провод с предохранителем тоже подключается к клемме «ЯШ», самый толстый провод подключается к клемме «С» реле-регулятора.

А здесь у нас реле-регулятор собственной персоной к которому все это барахло подключается.

Источник

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в  том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить.  Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Электрическая схема мотороллера Муравей

Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.

В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.

Электросхема мотороллера Муравей ТГ 200

Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.

Скачать эл схему мотороллера Муравей ТГ 200:

1. Указатели поворотов
2. Аккумулятор скутера
3. Спидометр
4. Подсветка спидометра
5. Свеча зажигания
6. Катушка зажигания
7. Конденсатор
8. Кнопки дальнего света и звукового сигнала
9. Переднее габаритное освещение
10. Фара ближнего и дальнего света
11. Переключатель указателей поворотов
12. Звуковой сигнал
13. Реле указателя поворотов
14. Коммутатор
15. Включатель габаритного освещения
16. Индикатор зарядки аккумулятора
17. Индикатор нейтральной передачи
18. Датчик нейтральной передачи
19. Муфта сцепления
20. Стартер двигателя мотороллера
21. Прерыватель
22. Замок зажигания
23. Предохранитель
24. Включатель стоп-сигнала
25. Реле-регулятор
26. Колодка коммутатора
27. Лампа стоп-сигнала
28. Лампа заднего габаритного освещения

Скачать схему

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

1. Указатели поворотов
2. Фара
3. Контрольная лампочка (красная) работы династартера в генераторном режиме
4. Контрольная лампа (зеленая) включения нейтрали
5. Контрольная лампа (оранжевая) работы указателей поворотов
6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
7. Звуковой сигнал
8. Реле-прерыватель света
9. Выключатель габаритных огней
10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
11. Переключатель дальнего/ближнего света и указателей поворотов
12. Реле-регулятор
13. Династартер
14. Переключатель день/ночь с аварийным выключением двигателя
15. Прерыватель
16. Предохранители
17. Конденсатор
18. Катушка зажигания
19. Свеча зажигания
20. Включатель контрольной лампы включения нейтрали
21. Аккумуляторные батареи ЗМТР-10
22. Выключатель стоп-сигнала ножного тормоза
23. Задний фонарь со стоп сигналом

Скачать схему

Электрическая схема мотороллера Муравей

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ

Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к

заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

источник
