Схема проводки мопеда дельта китай

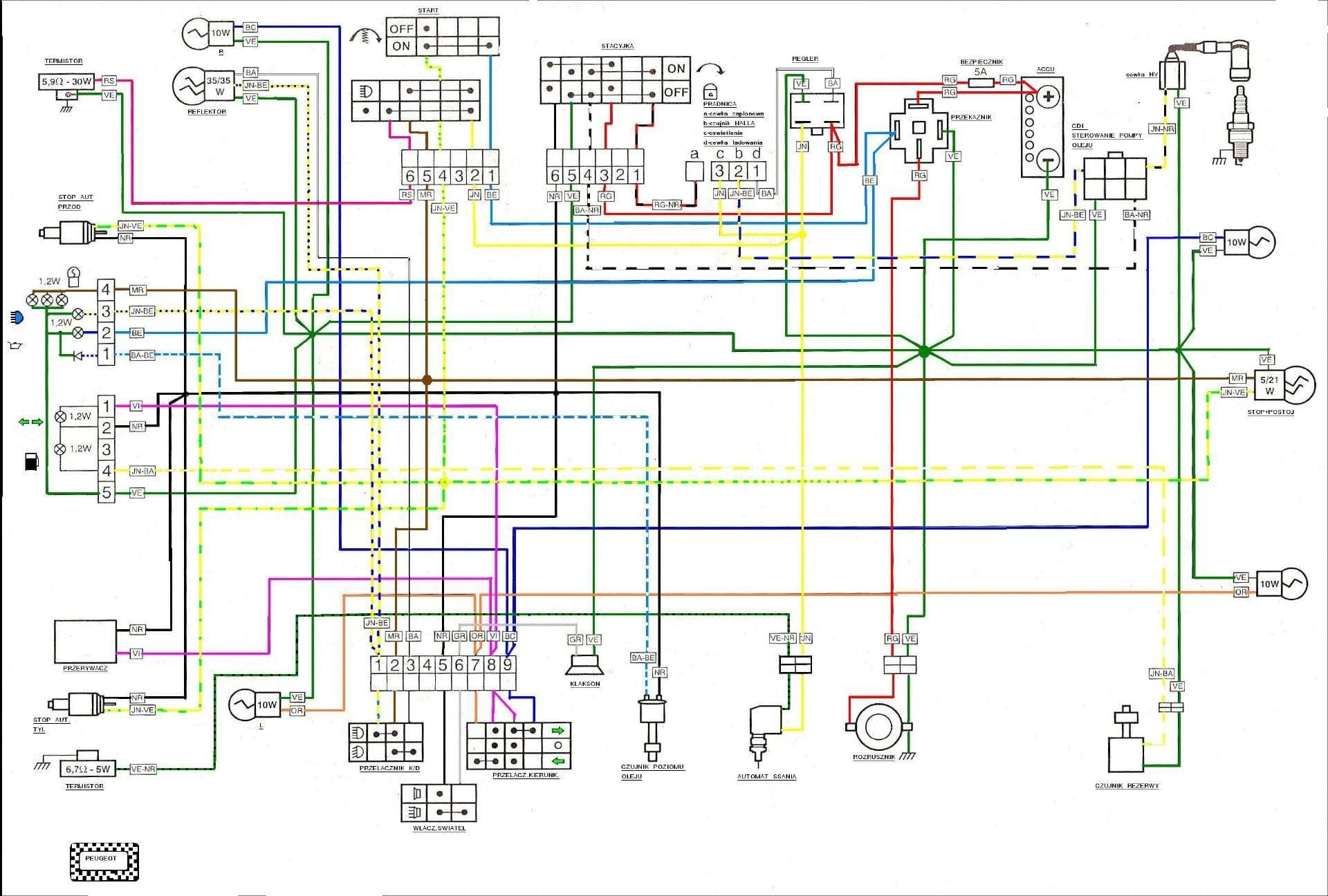

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Схема и принцип работы
Функция регулятора во всех моделях практически одинакова и заключается в распределении тока от генератора для его стабилизации и дальнейшего распределения по потребителям.
Функция регулятора практически одинакова во всех моделях.
Основными периферийными потребителями на скутере являются:
- バッテリー、
- показатели,
- ライト、
- метров,
- обогатительная установка,
- 他の材料、
- пусковой обогатительный агрегат.
Как работает стабилизатор? Основной принцип его работы заключается в выполнении функций трансформатора, который снижает напряжение до оптимального уровня, приемлемого для работы электроприборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.
Чтобы избежать этих проблем и их нежелательных последствий, важно знать основы правильной работы электрической цепи и подключения напряжения на вашем скутере (Рисунок 1). Схема контактов реле напряжения и крана для основных моделей скутеров
Схема контактов реле напряжения и крана для основных моделей скутеров
Проводка реле-регулятора является стандартной для всех моделей скутеров, произведенных в Китае.
Распиновка регулятора напряжения скутера
Регулятор напряжения имеет алюминиевый корпус и пластиковые контакты, каждый из которых имеет свой провод. Каждый контакт имеет провод разного цвета. Это облегчает подключение устройства к проводам, если пластиковый разъем износился. Подключите кабели к контактам в соответствии со схемой подключения (Рисунок 3).
Схема подключения реле-контроллера
Cхема подключения (распиновка) коммутатора скутера
В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.
Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.
Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.
Данный коммутатор после вскрытия.
Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.
«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.
Датчик — провод идущий с магнитоиндукционного датчика генератора.
160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.
12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

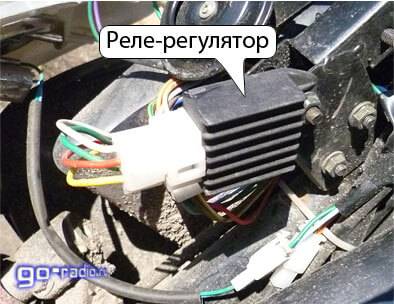

Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Схема проводки мопеда дельта китай
Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Устройство системы зажигания скутеров
Система зажигания скутера нужна для того, чтобы воспламенять бензин, попадающий в цилиндры
Очень важно, чтобы момент возгорания был выбран точно, иначе скутер не поедет. Воспламенение обеспечивает мощный электрический разряд, выдаваемый свечой зажигания. Для этого требуется напряжение не менее 15 000 Вольт, получить его можно только благодаря катушке зажигания, которая преобразует напряжение, подаваемое аккумулятором
На старых моделях устанавливалось контактное кулачковое зажигание, современные оснащаются бесконтактным, которое показывает себя лучше и практичнее
Для этого требуется напряжение не менее 15 000 Вольт, получить его можно только благодаря катушке зажигания, которая преобразует напряжение, подаваемое аккумулятором. На старых моделях устанавливалось контактное кулачковое зажигание, современные оснащаются бесконтактным, которое показывает себя лучше и практичнее.
Устройство и принцип работы катушки системы зажигания CDI
Катушка, системы зажигания CDI представляет из себя классический двухобмоточный высоковольтный трансформатор. Работа которого основана на эффекте магнитной индуктивности.
Внутри катушки зажигания есть цилиндрический или прямоугольный сердечник поверх которого в строго определенном порядке намотано большое количество тончайшего медного провода представляющего собой вторичную обмотку. Поверх вторичной обмотки, через слой изоляции намотан более толстый медный провод представляющий собой первичную обмотку.

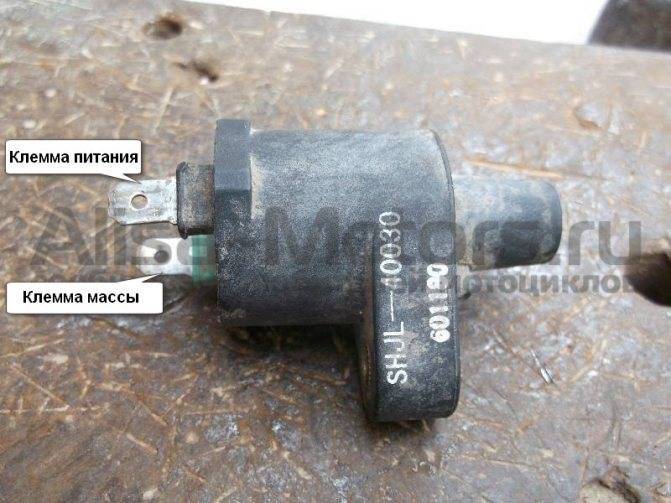

Обе обмотки соединяются своими концами друг с другом и имеют один общий вывод на корпусе в виде клеммы массы (зеленого цвета). Вторые концы, каждой из обмоток имеют отдельные выходы на корпусе в виде клеммы питания и центрального контакта высоковольтного провода.
Для большей наглядности разобьем корпус и посмотрим, что там внутри.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

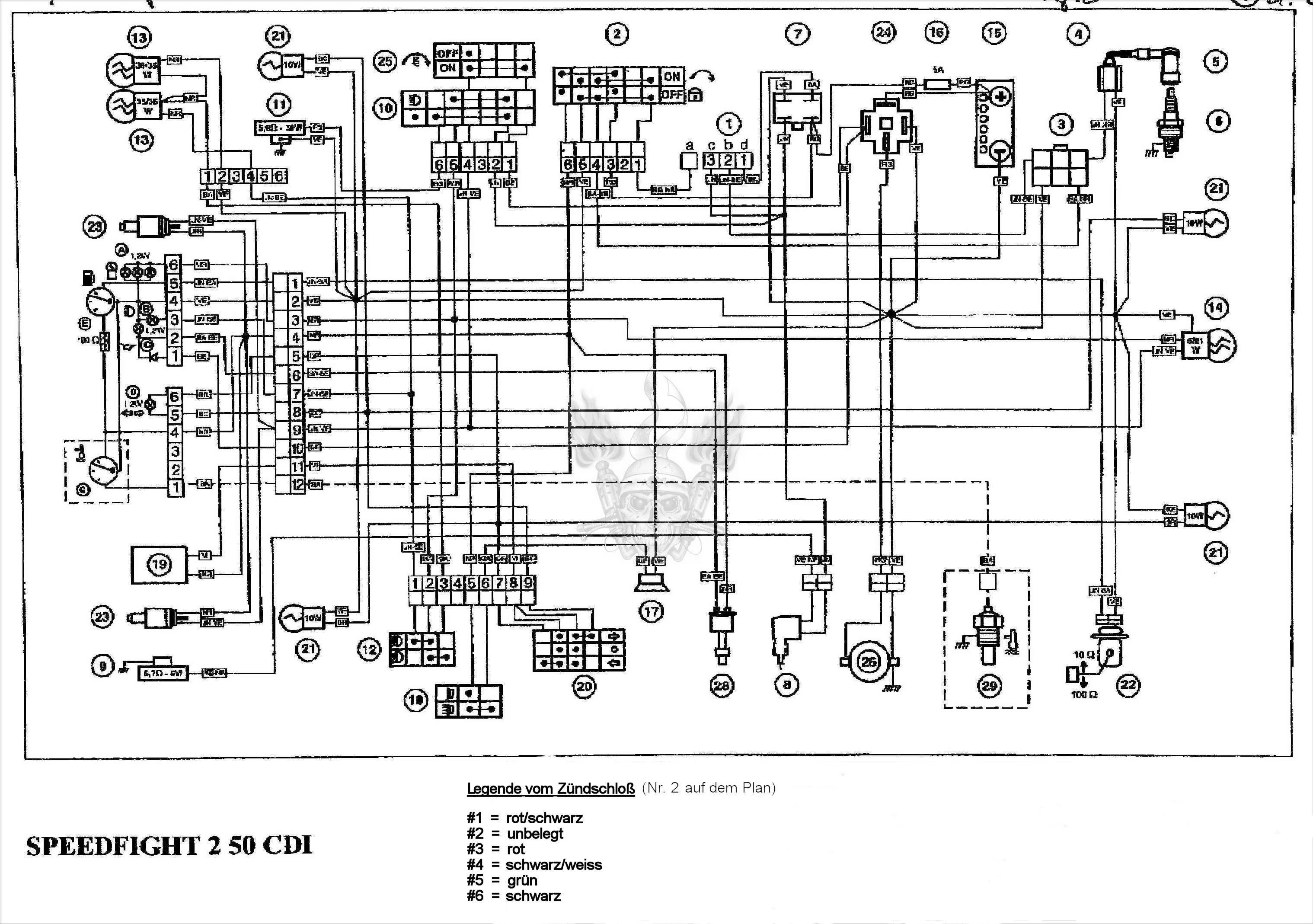

Peugeot Speedfight, Trekker & Vivacity (1996-2008) – Haynes Owners Workshop Manual
by
Haynes Owners Workshop Manual for maintenance and repair of the Peugeot scooters:- Speedfight (50 and 100 cc, 1996-2008)- Trekker / TKR (50 and 100 cc, 1997-2008)- Vivacity (50 and 100 cc, 1999-2008).
50 cc:- Speedfight, Prost, X-team- Speedfight 2, X-team X-race, WRC 206, Furious, Silver Sport, Iron-X, Motorsport, R-Cup, Rally Victories- Trekker Road, Off-road, Urban Black, Streetboard, Metal-X- TKR Street Zone, WRC 206, Metal-X Furious, Rally Victories- Vivacity, Sportline, VS/X, X-race, Compact
100 cc:- Speedfight 100, Prost- Speedfight 2, X-team, X-race, WRC 206, Furious, Silver Sport, Rally Victories 100P, Advantage 100- Trekker 100, Metal-X- Vivacity 100, VS/X
- This Haynes manual for the Peugeot Speedfight, Speedfight 2, Trekker and Vivacity scooters describes with photos and detailed step-by-step instructions maintenance, repair and overhaul of the 50 and 100 cc engines, the clutch and the gearbox.
- The cooling system, fuel system, ignition, exhaust, steering, suspension, brakes, final drive and electrical system are also described.
- Includes a maintenance schedule, adjustment data, torque wrench settings and troubleshooting tables.

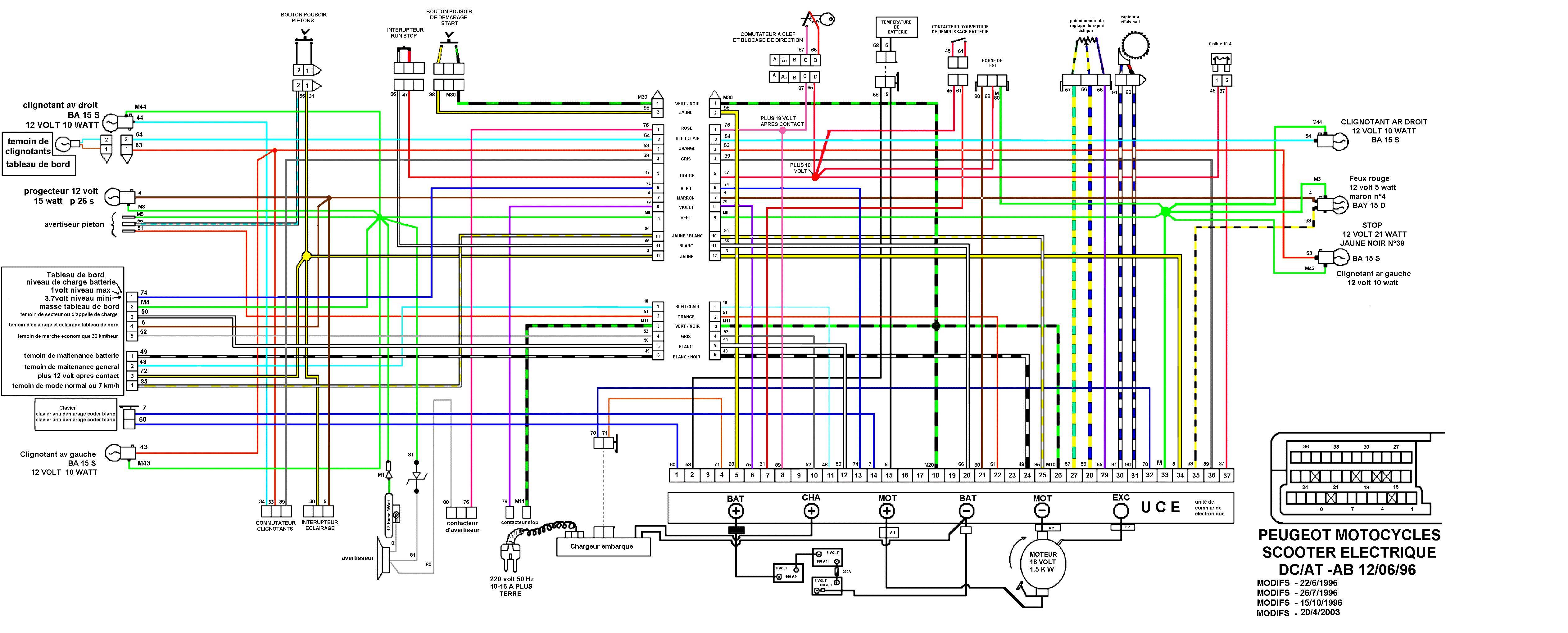

- Clear and detailed wiring diagrams for easy reference.
Французский лев
На первый взгляд, Speedfight 4 не сулит ничего хорошего. Сел, а тут сюрприз… Peugeot удалось объединить две вещи, которые обычно не идут вместе. Я имею в виду спортивный внешний вид и эргономику. Места за рулем достаточно много. Я не принадлежу к низкорослым – 186 см рост – и все-таки мне было удобно. Для подчеркивания спортивного вида сиденье водителями защищены чехлом – как у спортивных мотоциклов. Вы хотите перевезти подругу? Нужен ключ torx, чтобы открутить два винта по бокам.
Удобство это не тольок сиденье. Подвеска также сильно влияет на комфорт. Однако не в этом случае. Задняя и передняя части были настроены жестко, то есть как на спортивной машине. Интересно, что передняя вилка перевернута, а задний амортизатор – газовый. Однако, проезжая через ямы и трамвайные пути, лучше немного замедлиться. Скутер не любит неровности, зато на высоких скоростях отлично держится. Благодаря “стройной фигуре” скутера и узкому рулю (700 мм) в пробках я вертелся между машинами, как игрок в спортзале. Чем больше поворотов я преодолел, тем больше удовольствия получил от вождения.
Peugeot Speedfight
Speedfight может похвастаться крутыми решениями, которые вы оцените во время повседневной езды. Ты ездишь в шлеме? Нет проблем – он спокойно поместится в большой отсек под сиденьем. Вы также найдете гнездо прикуривателя 12V (например, для зарядки телефона по дороге в школу / на работу). Интересным сюрпризом был для меня также держатель телефона, прямо под дисплеем в приборке. X-Grip компании RAM Mount зарекомендовал себя отлично во время езды с включенной навигацией в телефоне. Держатель в 10 секунд можно снять и спрятать. В маленьком отсеке под приборкой нашел разъем USB и выход на кабель, поэтому подзарядил телефон во время езды. Кроме того, пригодился крюк, на котором во время стоянки я повесил свой шлем.
Электронный дисплей делает работу, особенно ночью. Синий жидкокристаллический экран читается даже при сильном солнечном свете и показывает пробег, скорость, температуру двигателя и уровень топлива в баке. Довольно сильно разозлил меня факт отсутствия боковой подставки, вместо нее есть только центральная. Зеркала подходят к дизайну скутера, но на этом их преимущества заканчиваются. Они слишком короткие, и их очень трудно установить. На миг я даже засомневался, что это вообще возможно. Что касается качества исполнения отдельных элементов, то у меня к ним нет больших претензий. Пластики были тщательно собраны и, кажется, нет повода тревожиться при движении по ямам. Переключатели на руле пахнут Китаем, но выполняют свою задачу. В общем, это неплохо, учитывая то, что Peugeot является французской торговой маркой, которая уже давно производит свои скутеры в Китае.
Peugeot Speedfight
Post Views: 1 378
MotoNoob.ru
Устройство электронного зажигания скутера
Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными компонентами, подают высокое напряжение на свечу зажигания, которая производит электрический разряд, способный воспламенить топливо. Катушка генерирует высокое напряжение за счет электромагнитной индукции. Выключатель необходим для распределения напряжения таким образом, чтобы оно прерывалось в нужный момент. Внутри него находится электронная схема, тиристор и три выхода для кабелей. В нужный момент выключатель подает или отключает напряжение.
Принцип работы системы зажигания скутера таков: от аккумулятора напряжение подается на катушку, которая часто соединена с коммутатором в том же блоке, коммутатор подает напряжение на свечу зажигания, решая, когда ее отключить. Смесь в цилиндрах воспламеняется в нужный момент. От того, как установлено и выверено зажигание, зависит, будет ли двигатель работать правильно и заведется ли он.
втулка
Многие модели скутеров имеют коммутатор, соединенный с катушкой, поэтому если одно из устройств выйдет из строя, вам придется менять весь узел. Такие замены стоят недорого.
Внешне инвертор выглядит как пластиковая коробка. Внутри находится микросхема, разнообразная электроника, которая не подлежит ремонту. Кроме того, имеется тиристор. Этот элемент предназначен для прерывания электрического импульса в нужный момент и имеет три клеммы. При подаче тока на один из них тиристор становится проводником, и ток перемещается от входного контакта к выходному. Когда достигается определенное напряжение и ток падает, импульс прерывается, и датчик Холла сбрасывает тиристор, чтобы сигнал мог быть подан обратно на третий провод. Процесс повторяется каждый раз, когда напряжение подается повторно.
Катушка зажигания
Высоковольтная катушка используется для преобразования напряжения 12 вольт в несколько тысяч вольт, которых достаточно для воспламенения бензино-воздушной смеси. Устройство работает по принципу, основанному на электромагнитной индукции.
Стоковый коммутатор на скутер
Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.
Коммутатор АС
Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.
Устройство и принцип работы катушки системы зажигания CDI
Катушка, системы зажигания CDI представляет из себя классический двухобмоточный высоковольтный трансформатор. Работа которого основана на эффекте магнитной индуктивности.
Внутри катушки зажигания есть цилиндрический или прямоугольный сердечник поверх которого в строго определенном порядке намотано большое количество тончайшего медного провода представляющего собой вторичную обмотку. Поверх вторичной обмотки, через слой изоляции намотан более толстый медный провод представляющий собой первичную обмотку.
Обе обмотки соединяются своими концами друг с другом и имеют один общий вывод на корпусе в виде клеммы массы (зеленого цвета). Вторые концы, каждой из обмоток имеют отдельные выходы на корпусе в виде клеммы питания и центрального контакта высоковольтного провода.
Для большей наглядности разобьем корпус и посмотрим, что там внутри.
Особенности выполнения работ
Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.
Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.
Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.
Почему важно определить тип коммутатора?
Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.
DC CDI коммутатор
Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:
Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.
Актуально про Peugeot
Peugeot готується до випуску 300-кубового мотоциклу
Мотоциклетний підрозділ Peugeot розширює свої горизонти, виходячи за межі сегменту скутерів.
Peugeot представила скутер-кросовер для міста та бездоріжжя
Чутки про появу позашляхового скутера в модельній лінійці Peugeot Motocycles ходили давно. Тепер компанія представила свій Peugeot XP400 офіційно.
Peugeot готовит новую линейку мотоциклов
В скором времени количество мотоциклов подразделения Peugeot Motorcycles увеличится.
Концепты Peugeot P2X Roadster / Cafe Racer
Компания Peugeot представила концепт мотоцикла P2X, причем в нескольких версиях: 125-кубовый роадстер, 300-кубовый кафе рейсер. Не совсем понятно, почему не придумали две разные модели…
Электроскутер Peugeot 2.0 e-powered by GenZe
Компания Peugeot Scooters представила новый электроскутер Peugeot 2.0 e-powered by GenZe, который предлагается как идеальное транспортное средство для города.
Peugeot и Citroen построили «кренящийся» трехколесный гибрид
Французская группа PSA Peugeot Citroen представила трехколесный концептуальный гибрид для поездок по городу и пригородным районам.
Компания Peugeot показала новый скутер StreetZone 50
Компания Peugeot представила скутер Peugeot StreetZone 50 2017, который будет продаваться в широком спектре расцветок.
Компания Peugeot выпустила электрический самокат
Компания Peugeot совместно со швейцарской фирмой Micro разработала самокат, оснащенный электромотором и системой рекуперации энергии. Новинка получила название e-Kick.
Новый скутер Peugeot Django S 2016
Компания «Peugeot Scooters» представила городскую версию популярного скутера Django, представленного впервые на мотошоу EICMA 2013.
Peugeot представил новый вариант скутера Speedfight 4
Французский производитель Peugeot выпустил новую версию своего популярного скутера Speedfight 4 – под названием Total Sport.
Новая версия скутера Django от Peugeot
Французский автомотопроизводитель Peugeot вывел на рынок новую версию своего скутера по имени Django.
Компания Piaggio подала в суд на Yamaha и Peugeot
Компания Piaggio обратилась в итальянский суд с утверждением, что компании Yamaha и Peugeot нарушают авторское право на концепцию наклоняющейся подвески для трехколёсных скутеров.
Peugeot представил спортивную версию скутера Vivacity
Французский автоскутеропроизводитель Peugeot на днях представил спортивную версию своего популярного скутера Vivacity 125 – под названием Vivacity 125 RS.
Электросхема китайского скутера 4т 50сс
Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.
Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.
Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.
