Как проверить стартер скутера?
Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.
Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.
Руководство по ремонту электрооборудования китайских скутеров без тахометра
Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

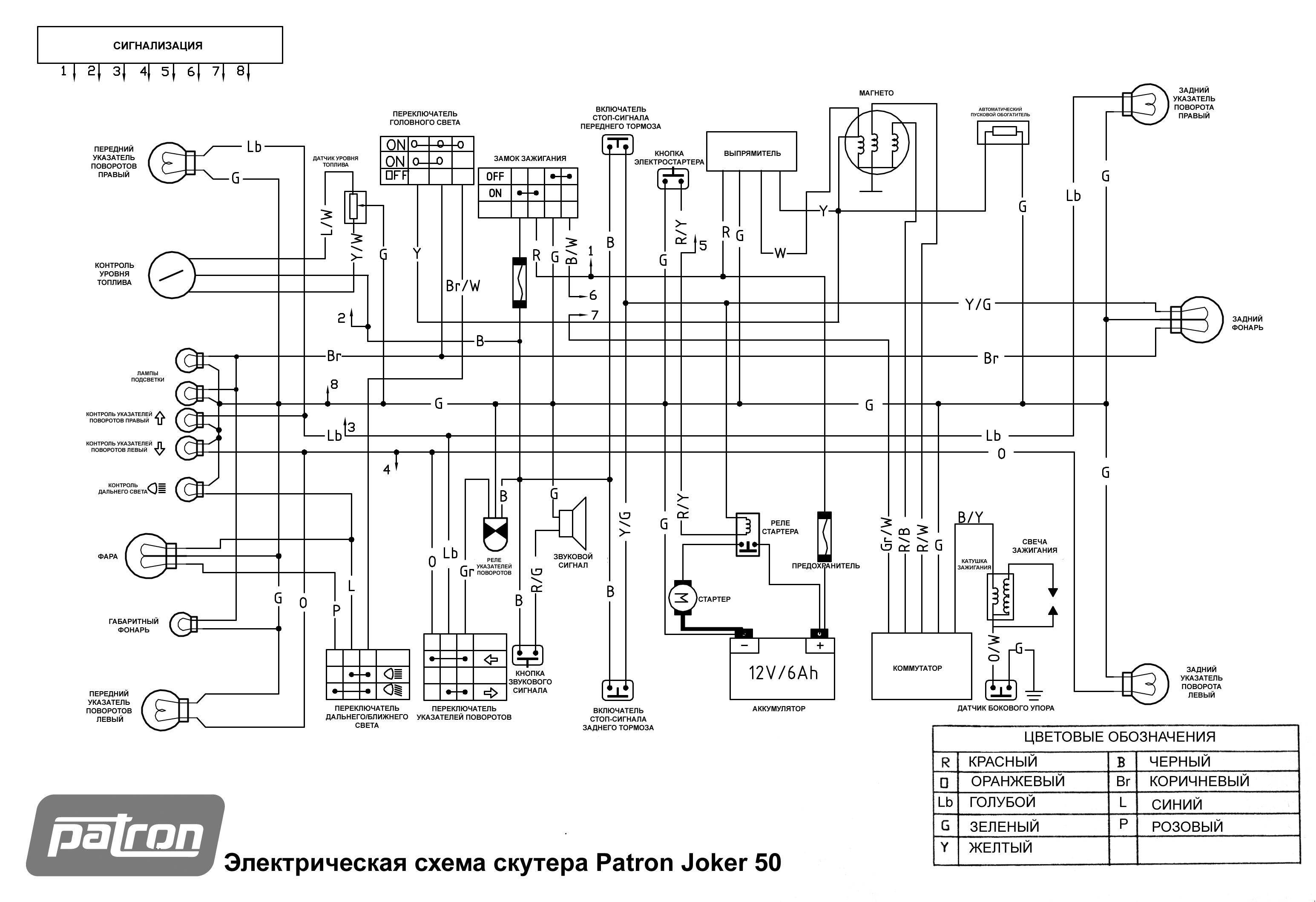

Кликните на схему для увеличения
На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Проверка питания коммутатора типа DC CDI
Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:
- Если на дисплее пойдут нули — ищите обрыв в проводке питания
- Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
- Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше
10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »
Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus
1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.
Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.
Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.
Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??
Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.
А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?
Hej. Strona co jakiś czas nie działa, dlaczego ?
По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?
Для чего используют регулятор напряжения?
Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.
То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.
Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
Элементы цепи зажигания
Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI
Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.
Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.
Реле регулятор
Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.
Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.
К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.
Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.
Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.
Электрическая проводка
В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.
Замок зажигания и его особенности
Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.
Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.
Скутер Daelim E-Five, честность – залог хорошей репутации
Плотненький, сбитый, симпатичный Скутер Daelim E-Five. Именно симпатичный. Для скутера начала 21 века это комплимент. Тем более, если учесть, что корейская компания Daelim со дня своего основания в 1962 году занималась чем угодно, только не скутерами.
Мотоциклетный старт был взят очень правильно. Daelim не стали подворовывать, подделывать и маскировать чужие разработки, а честно и благородно купили у Honda лицензию и подписали контракт на производство культового скутера Honda Tact. И уже гораздо позже, путем проб и ошибок, освоили собственные модели. Об одной из них мы сегодня поговорим. Daelim E-Five – кряхтя 50-кубовым моторчиком, но очень уверенно вписался в ряды внедорожных скутеров. Его тягу к легкому бездорожью выдают пухленькие лапти и внешность, без архитектурных излишеств, но подчеркивающая функциональность аппарата. Уместно будет упомянуть об эргономике, которую очень часто приносят в жертву внешности. У скутера Daelim E-Five здесь полный порядок и с тем и с другим. О внешности спорить бесполезно, тем более по фото. Вживую скутер Daelim E-Five выглядит очень убедительно. Явно видна дизайнерская взрослеющая рука и самобытность, которую уже не хочется сравнивать ни с итальянцами, ни с японцами. Вполне возможно, что лет через пять у компании появится свой, корейский почерк, и это ни в коем случае не унижение. Все привыкли к двум школам качественных скутеров, а с ростом опыта у Daelim европейцам и японцам скоро придется потесниться. Технические характеристики скутера Daelim E-Five не удивляют и не разочаровывают, что уже хорошо. Лицензионный мотор от той же Хонды, подкачанный и подправленный, уверенно волочет двоих наездников. Но не быстро, а именно уверенно. Максималка у скутера всего 65 км/ч, но больше ему и не нужно. Расход топлива вполне умеренный – до 2,3 л/100км, а мощность для своего объема вполне приемлемая – 6 л.с. Для несколько неадекватных дорог, по которым нам приходится ездить, подвеска Daelim E-Five – наиболее оптимальный вариант. Она не предназначена для ралли-рейдов, но с выбоинами и голыми рельсами справляется хорошо, а пробоев не боится по причине отличной резины Швальбе, в которую обули скутерок. Отдельное человеческое спасибо дилерам и заводу за неожиданно широкий ассортимент железа и человеческие цены на него. С ремонтом Daelim E-Five проблем возникать не должно. Как результат, $600 за такой аппарат – просто подарок. За эти деньги, конечно, можно купить штуки четыре китайских драндулета и потом писать на них обидные отзывы на форуме moto.vseta4ki.com , но зачем, если есть разумная на то альтернатива – недорогой, честный и качественно собранный скутер Daelim E-Five.
- < Назад
- Вперёд >
Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.
- В двигателе скутера (устройство зачастую представляет собой ДВС — двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
- Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.
| На схеме представлено общее устройство мопеда: 1 — передний обтекатель; 2 — панель рулевого управления; 3 — защитный рулевой обтекатель; 4 — места для пассажира и водителя; 5 — багажник, расположенный под сиденьем; 6 — крыло; 7 — боковой обтекатель; 8 — заднее колесо; 9 — силовая передача; 10 — водительский пол; 11 — подвеска; 12 — тормозная система. |
К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.
| На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 — место, где двигатель крепится к раме; 2 — цилиндр двигателя; 3 — собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 — место, к которому крепится амортизатор; 5 — колесо. |
В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами — например, маслонасосом.
Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.
- К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
- Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.
Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием.
Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

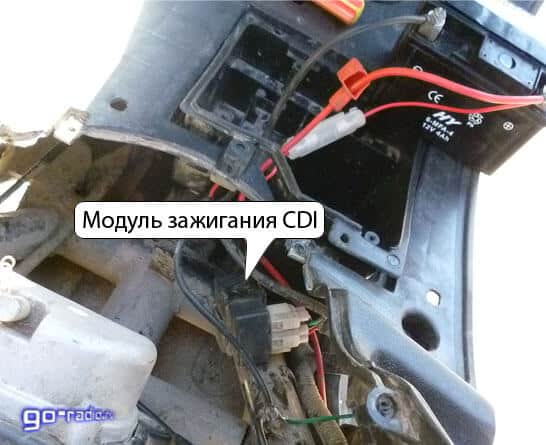

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

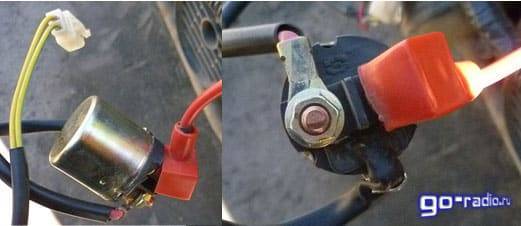

Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Четырёхтактный двигатель
Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов. Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Поршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.
Впуск — четырёхтактный двигатель
В процессе впуска поршень четырёхтактного двигателя идёт из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). Одновременно кулачком распредвала открывается впускной клапан, — в цилиндр четырёхтактного двигателя затягивается свежая топливно-воздушная смесь.
Сжатие — четырёхтактный двигатель
Поршень четырёхтактного двигателя поднимается из НМТ в ВМТ, сжимая рабочую топливную смесь. Одновременно и значительно поднимается температура горючей смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия (не путать с компрессией). Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Но, для четырёхтактного двигателя с б́ольшей степенью сжатия требуется топливо с б́ольшим октановым числом, которое дороже.
Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель
Незадолго до окончания такта сжатия горючая смесь воспламеняется искрой от свечи зажигания. Во время следования поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси именуется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда поршень будет находиться в ВМТ. Тогда использование энергии сгоревшего топлива будет максимальным. Скорость горения топлива практически не меняется, то есть занимает фиксированное время, следовательно чтобы достичь максимальной производительности двигателя нужно увеличивать угол опережения зажигания пропорционально уровню оборотов коленвала. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла используется электронное опережение зажигания.
Выпускная система — четырёхтактный двигатель
После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала. Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.
Четырехтактный двигатель скутера: 1 — цилиндр с головкой 2 — крышка головки цилиндра 3 — карбюратор 4 — впускной патрубок 5 — электростартер.
Для ещё большей наглядности посмотрите видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.
Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить
Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.
Для того чтобы снять генератор, необходимо:
- отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
- отвернуть три винта, крепящие статор к картеру, и снять статор;
- отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.
Проверка снятых деталей
После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.
Установка генератора
Установку произвести в обратной последовательности, при этом необходимо:
- проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
- затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
- правильно произвести установку зажигания;
- провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Электрическая схема мопедов Дельта 50 без тахометра
На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.
Обращаем Ваше внимание, что предоставленные электрические схемы проводки существенно не отличаются: на всех них показаны стартер, генератор, замок зажигания и другие узлы электрооборудования. Различия могут быть в постоянном или переменном токе питания освещения и т.д. , независимо от модели
Например, в идентичных внешне мопедов Альфа 110 может немного отличатся проводка
, независимо от модели. Например, в идентичных внешне мопедов Альфа 110 может немного отличатся проводка.
Также разными могут быть генераторы:
- 2-катушечные (тахометр с двумя проводами)
- 6-катушечные (тахометр с тремя проводами)
Вследствие этого будут отличаться реле регуляторы.
Впрочем, любая электрическая схема проводки мопеда Альфа и Дельта из приведенных выше будет полезна при ремонте и тюнинге электрических соединений скутера.
С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.
Признаки необходимости проверки
При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.
Остановимся детальней на основных причинах:
- проблематичен первый утренний запуск холодного двигателя скутера;
- сложно завести остывший мотор мотороллера после длительной стоянки;
- потребление топлива значительно превышает указанный в паспорте расход;
- силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
- прогретый мотор не держит обороты, а холодный функционирует с перебоями.
Неисправный обогатитель может находиться в двух положениях:
- с постоянно выдвинутой иглой электроклапана;
- в исходном состоянии, когда игла не выступает.
Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.
