Электросхема скутера Vento Phantom

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

1. Электронное 12В зажигание;
2. Электрический стартер;

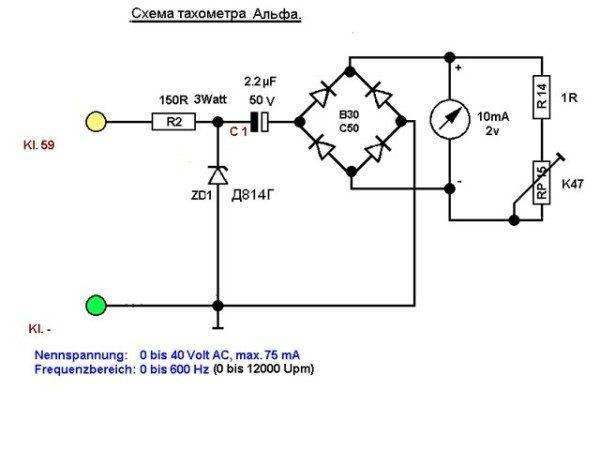

3. Электронный тахометр на панели приборов.

Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
2. Обеспечивает работу головного света и габаритов во время движения.

Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде лампы головного света больше указанной в технической документации мощности.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

1. Скоростной режим;
2. Обороты двигателя;
3. Состояние заряда АКБ;
4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

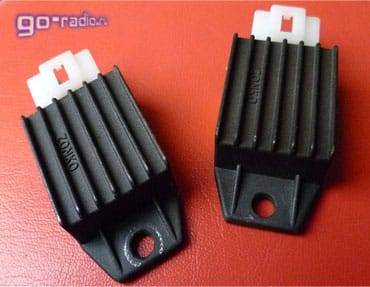

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С

Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150

Скачать схему

Инструкция к Vento Triton R4

Инструкция по эксплуатации скутера Vento Triton R4

• Изучите внимательно правила при езде.
• Выполняйте требования изложенные законом ( иметь водительские права, номера, регистрацию и т.д.).
• Пока не накопите опыт вождения, рекомендуем использовать скутер Vento Triton в местах с малым количеством транспорта.
• Не передавайте скутер Vento Triton лицам не знакомым с его управлением, может привести к серьезным травмам.
• Не управляйте скутером Vento Triton в нетрезвом или в наркотическом опьянении.

• Соблюдайте правила дорожного движения;
• Необходимо надевать защитную одежду;
• Не следует отвлекаться во время езды;
• Проверяйте количество масла и бензина;
• Скутер Vento Triton рассчитан на двух человек;

Багаж

• Внимательно проверяйте крепление багажа;
• Не перегружайте скутер Vento Triton, багаж влияет на его устойчивость и управляемость;
• Крепление багажа следует выполнять с помощью строп или веревок;
• Максимальный груз не должен превышать 10 кг;

Знакомство со скутером

1 — Сигнал правого поворота; 2 — Отделение для багажа; 3 – Сиденье; 4 — Зеркало заднего вида; 5 — Регулятор скорости; 6 — Фара; 7 — Выхлопная труба; 8 — Барабанный тормоз; 9 — Магнето; 10 — Педальный стартер; 11 — Пассажирская подножка; 12 — Панель управления 13 — Дисковый тормоз

Приборная панель

1 — Спидометр:	Указывает скорость в км/час;
2 — Счетчик общего пробега:	Указывает пройденное (общее) расстояние в километрах;
3 — Индикатор сигнала левого поворота:	Мигает при включенном сигнале левого поворота;
4 — Индикатор сигнала правого поворота:	Мигает при включенном сигнале правого поворота;
5 — Индикатор дальнего света:	Загорается при включенном дальнем свете;
6 — Индикатор топлива:	Показывает уровень топлива в бензобаке; Предупреждающая индикация по уровню топлива (загорается, когда в бензобаке остается 1,0 литр топлива).

Основные органы управления

Пульт управления, расположенные на левой рукоятке (Рис.6) 1. Выключатель гудка — Нажмите выключатель, чтобы услышать гудок; 2. Переключатель сигнала поворота — Для того чтобы повернуть на лево, сдвиньте его влево. Для поворота вправо сдвиньте вправо. Необходимо нажать для выключения сигнала поворота; 3. Переключение ближнего/дальнего света — Дальний свет — положение рычага вверх, ближний — положение рычага вниз. Пульт управления, расположенный на правой рукоятке (Рис.7) 1. Выключатель электрического стартера — Удерживать нажатием не более 5 секунд. Двигатель не запустился, попробуйте через 30 сек.: 2. Огни — Передвиньте выключатель влево, чтобы загорелась фара. Передвиньте еще дальше, загорятся все огни.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

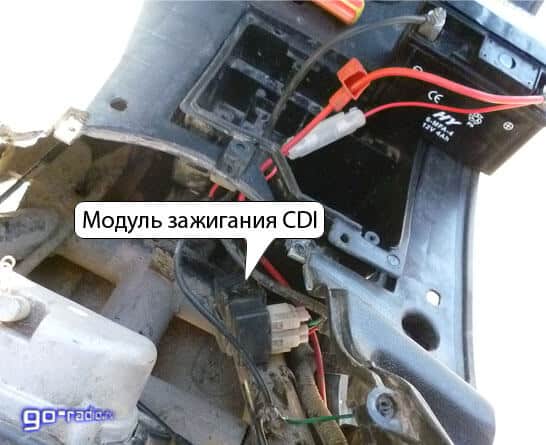

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

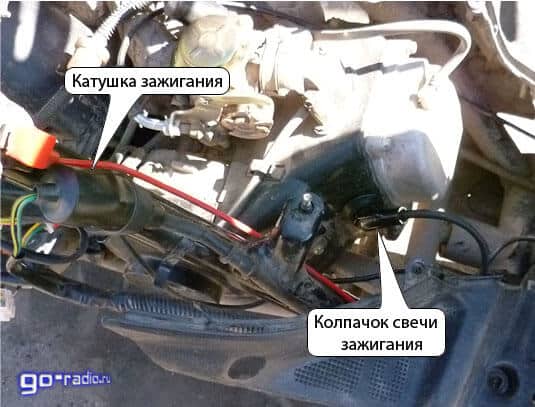

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Ремонт кикстартера на китайском скутере подручными средствами

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

• отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
• отвернуть три винта, крепящие статор к картеру, и снять статор;
• отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

• проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
• затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
• правильно произвести установку зажигания;
• провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
• Skymoto — Bravo 150, Rio 150, Asia 150
• SYM — VS-150, RS-125, RS-150
• Vento — Phantom GT5, Hantera GT5, Triton R4
• Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
• Xinling — TXM125-E, TXM125 Winq
• Yinxiang — YX150

Стелс Тактик 50: дешевле только пешком

Мототехника самой бюджетной категории всегда будет популярной и востребованной. Лёгкий скутер Stels Tactic 50 – отличный тому пример, благодаря низкой цене он производился много лет.

Скутер Стелс Тактик 50 не блистал впечатляющими техническими характеристиками, броским дизайном или иными достоинствами ещё в тот момент, когда только поступил в продажу. Почему же он стал так популярен? Всё просто – дилеры предлагали его по очень низкой цене, и это привлекло большое количество экономных покупателей, для которых стоимость покупки и содержания имеет первостепенное значение. За минувшие годы были распроданы десятки тысяч экземпляров этой модели, и многие из них до сих пор на ходу, потому что проблем с запчастями нет, а бюджетная мототехника всегда актуальна.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Схема подключения (распиновка) коммутатора мопедов Delta и Alpha

Каждая модель мопеда или скутера имеет свою определенную модель коммутатора, а также разьемы подключения. Распиновка также может отличаться, причем в некоторых случаях, значительно.

Если вам нужно знать, как именно должен подключаться коммутатор ваших мопедов Alpha или Delta, а также конкретное назначение каждого провода, всю информацию вы найдете в приведенной ниже схеме.

Обратите внимание, что одни и те же коммутаторы могут устанавливаться и на другие мопеды китайского производства,  абсолютных клонов мопедов Alpha и Delta, и таких очень много

Распиновка коммутатора на самом деле предельно проста. Под цифрой 1 должен находится черно-желтый провод, который идет к катушке зажигания.

Под цифрой 2 находится черно-красный провод, который отвечает за питание.

Контакт, который указан цифрой 3 не используется вообще, а точнее он отсутствует.

4 контакт, черно-белый, отвечает за выключение двигателя (глушилка) и ведет к замку зажигания.

Контакт под номером 5, сине-белый, идет к датчику холла.

Ну и 6, зеленый, это масса.

Фишка на этих коммутаторах всегда зеленого цвета, это видно на первой фотографии.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Заключение

Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.

Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

Кликните на схему для увеличения

На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27

Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?

Смотри схему и что тебе не надо не делай.Все просто

Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.

Парни спасибо за схему.помогла реально.собрал полностью новую проводку.

Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.

Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.

Можно ли починить регулятор, схема наверно простая?

Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?

При выключении зажигания двигатель не глохнет
