Глушитель саксофон на скутер своими руками
Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.
Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.
Как выжать максимум из скутера с помощью тюнинга?
Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.
Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.
Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.
Отсюда следует, что любые работы, нацеленные на улучшение ходовых характеристик, должны начинаться с полной ревизии двигателя.
Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.
Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания
На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета
Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов
На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.
В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.
Зачем нужен мотоциклистам прямоток на мотоцикл
Система выпуска выхлопных газов предназначена для выполнения нескольких задач. Отводятся выхлопные газы. Выпуск выхлопных газов лучше наполняет цилиндры двигателя. И тушит шумы. Отработанная смесь вылетает из цилиндров с очень высокой скоростью и поэтому создается громкий шум. Именно глушитель уменьшает шумы выхлопных газов за счет устроенных в нем препятствий.
Прямоточный глушитель или прямоток на мотоцикл издает своеобразный рев двигателя и не многими людьми принимается. Считается, что мотоциклы с таким глушителем мешают людям и загрязняют атмосферу.
Мотоциклисты, пропагандирующие спокойную езду по городу, не принимают прямоточные глушители. Но опытные байкеры уверены, что прямоток — это не только пассивная безопасность, но даже активная, на дорогах. Чем? Тем, что можно обозначить свое местонахождение в потоке машин.
Иногда трудно даже сигналом или фарами показать некоторым водителям, что ты находишься рядом. И только рев глушителя помогает это сделать. И случается, что звук глушителя останавливает водителя от беспечного маневра, который мог бы повлечь за собой аварию.
Повышая мощность своего аппарата, владельцы мотоциклов сталкиваются с проблемой выхлопа газов, тогда то и встает вопрос о том, как сделать прямоток на мотоцикл. Что же такое прямоток? Пытаясь довести свой мотор до предельных возможностей, любители быстрой езды, гонятся даже за самыми небольшими повышениями характеристик бака. Добившись максимального эффекта от всех ресурсов, очередь переходит на выхлопную трубу.
Прямоток служит системой однонаправленного движения жидкостей или газов. В заводском выпуске мотоциклу достаточно стандартной выхлопной трубы, а уже после повышения мощности, выхлоп газов затруднен из-за их повышенного количества отработанных газов. Профессионалы в области выхлопной системы способны добавить мотоциклу порядка 3-5 лошадиных сил
Это очень хороший показатель
Кроме того, отдельное внимание они уделяют звуку, издаваемому глушителем. Если ваш бюджет не позволяет обратиться к специалистам, есть легкий способ сделать прямоток на мотоцикл своими руками
Процедура эта довольно простая и не затратная. Материалы не обязательно покупать. Их можно найти у себя в гараже
Если ваш бюджет не позволяет обратиться к специалистам, есть легкий способ сделать прямоток на мотоцикл своими руками. Процедура эта довольно простая и не затратная. Материалы не обязательно покупать. Их можно найти у себя в гараже.
Как сделать глушитель Yamaha Jog саксофон

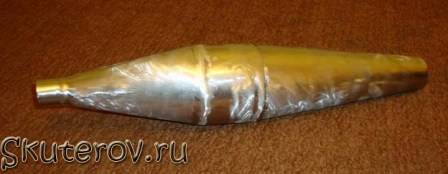

Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
Всем доброго вечера читатели блога… Сегодня будет интересная запись, но прежде всего интересна тем, у кого есть мопеды и легкие мотоциклы… Сейчас я вам расскажу как без всякого колхоза и распиливания глушителя и подобных тому вещей сделать приятный выхлоп и звук который будет нравиться и при каждом повороте ручки газа звук будет все больше и больше восхищать… Перечитал я кучу статей и всего по этому поводу, так же пересмотрел кучу видео как отрезают родной глушитель, сверлят в нем дыры и прочее… Короче говоря я противник такого тюнинга это просто дебилизм… По этому было принято решение самим придумать и создать конструкцию которая будет не просто установлена а с возможностью съема… И так если вы готовы, начнем…
Как то я обратился к своему другу Zelencoff придумать мне что нибудь, дабы изменить звук выхлопа на более приятный… Просто я такой человек который обожает приятный звук выхлопа, я его могу слушать часами. у меня например на машине стоит самодельный глушитель от ГАЗели полностью переваренный и переделанный как надо еще забили ватой которая не горит до туга… И получилось приятный звук вроде и не прямоток и баса много нет но слушать приятно и на уши не давит. Кстати тоже вроде Руслана идея . Так… что то я отвлекся ворачиваемся к нашим баранам… Фу. к мотоциклам. Вообщем перемеряли кучу всяких труб, всяких банок и бутылок напридумывали хрен знает и чего. потом смотрим валяется баллончик пустой из под краски, мы ему отпилили горлышко и донышко и просто поднесли к глушителю и вот что получилось…
после этого стали думать как создать целиком всю это конструкцию еще и закрепить и до кучи сделать съемной… Тут уже моя голова включилась я продумал как это можно сделать и объяснил Руслану как будем делать. И пошло поехало… сейчас будет все подробно описано.
Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла
Как сделать прямоток на скутере
Вам понадобится
- – болгарка;
- – сверло;
- – молоток;
- – сетка или трубка с отверстиями;
- – стекловолокно;
- – термоустойчивая краска.
Инструкция
Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
https://youtube.com/watch?v=ob5fOdCc3Dk
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
Цилиндро-поршневая группа.
Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.
Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное — ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.
Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.
Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап — ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.
В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.
Технические особенности глушителя саксофон на скутере и принцип его работы
Практически ни один даже самый минимальный тюнинг скутера не обходится без резонансного выхлопа. Что уж говорить о спортивных доработках своего «мотоконя». Когда в этом есть хоть какой-то смысл, и когда очень желательно побывать в магазине мотозапчастей и приобрести новый глушитель саксофон на свой скутер?
О целесообразности подобной покупки для скутера с двухтактным двигателем мы поговорим в отдельной статье, где и рассмотрим основной модельный ряд, проанализируем ценовой сегмент «саксофонов», а также поможем подобрать самые удачные резонаторы как для бюджетного тюнинга, так и для спортивного.
Глушитель саксофон для скутера не покупается просто так, поэтому сориентироваться «на глаз» по внешнему виду модели здесь не получится. Перед приобретением необходимо провести не один этап расчетов, которые и подскажут, какая из всех моделей соответствует всем требованиям и параметрам. Ключевыми аспектами будут объем двигателя, его модель, уже проделанный тюнинг, затем следует определиться с бюджетом и перечнем поставленных задач. Хочется сделать акцент на том, что «копеечных» глушителей саксофонов не существует. Даже самые скромные модели будут начинаться со ста долларов США, не говоря уже о более «крутых» вариантах.

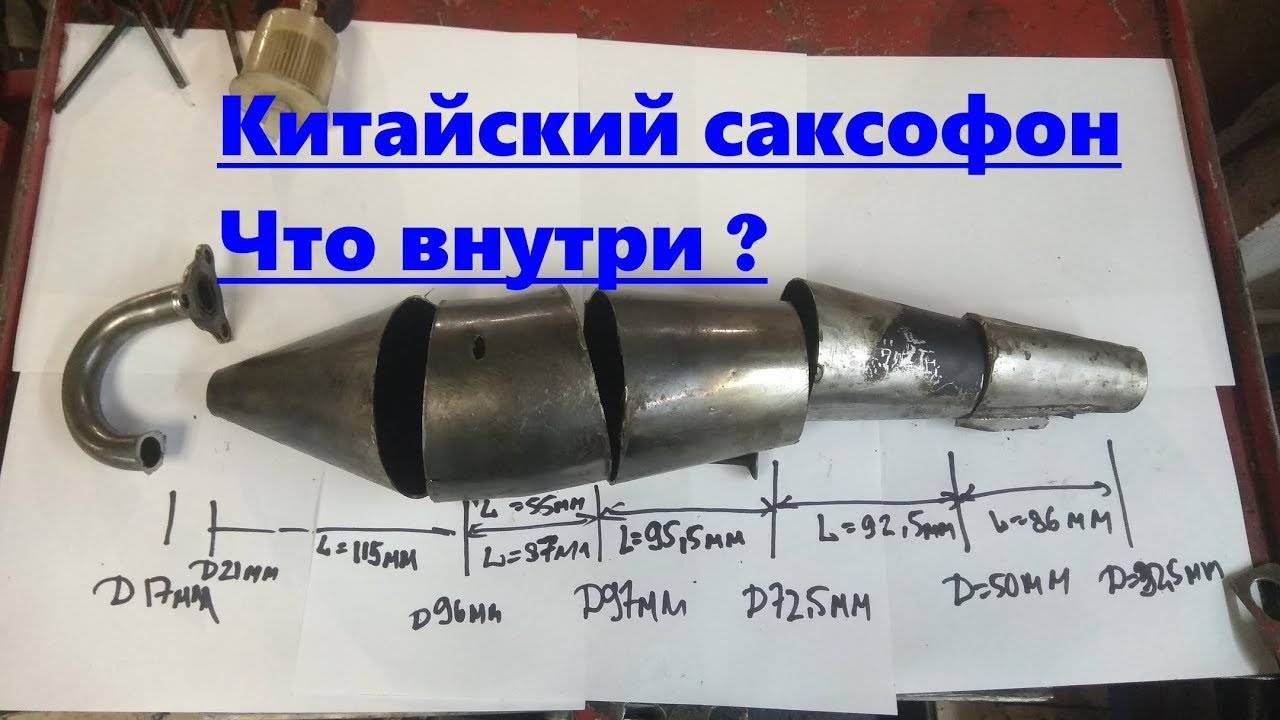

Китайские резонаторы совсем непохожи на привычные глушители. Китайская выхлопная труба типа «саксофон» представляет собой изделие, визуально очень похожее на резонатор, но на самом деле таковым не являющееся. Когда происходил этап проектирования, то совсем не учитывались ни объемы трубы, ни ее размеры, ни размеры конусов. Основной акцент делался исключительно на внешнюю схожесть. Если подобные мотодетали ставят на заводе (особенно на четырехтактники), то это следует понимать просто, как маркетинговый ход, не несущий особой нагрузки во время езды.
Какой принцип работы у глушителя саксофон на скутере
По своему принципу действия работа резонатора должна напоминать работу мощной турбины, при этом происходит увеличение сжатия смеси внутри цилиндра. При работе скутера с двухтактным двигателем показатели топливно-воздушной смеси частично теряются (как раз во время сжатия-впуска). Основной функцией резонатора выступает необходимость в создании определенного давления внутри трубы, и для этого сдерживаются определенные количества выхлопных газов. При этом топливно-воздушная смесь не может беспрепятственно выйти их канала, камера сгорания практически полностью наполняется газами, а давление в ней увеличивается в несколько раз. Все это ведет к увеличению мощности самого двигателя.
Как только поршень начинает двигаться вниз, выпускной канал начинает постепенно открываться, что запускает в резонаторе целую серию различных событий, которые, в свою очередь, увеличивают крутящий момент и мощность двигателя. Смесь сразу после воспламенения (в двухтактном двигателе) открывает выпускной канал и стремится в выхлопную трубу. Ее скорость достигает огромных размеров, поэтому создается волна с положительным давлением.
Показатель «ход выхлопа» — это время, за которое происходит открытие выпускного канала и моментом впуска. Он показывает, за сколько горячие выхлопные газы под давлением успевают попасть в резонатор. Как только это происходит, в камере сгорания тут же создается необходимое разрежение, и свежая порция топливной смеси воспламеняется, запуская повторный процесс.
Затем начинает свою «работу» волна с отрицательным давлением. Запускается процесс в камере сгорания, где вокруг впускного канала создается отрицательное давление. Газы, вылетающие с максимальной скоростью, по своей природе имеют большую инерцию. Благодаря этому отрицательному давлению в камеру сгорания попадает очередная порция топливно-воздушной смеси, и часть ее немедленно отправляется в выхлопную трубу (небольшой промежуток времени оба канала остаются открытыми).
Вот такой принцип работы двухтактного двигателя. Затем отрицательную волну сменяет положительная. А все потому что выхлопные газы, вылетая в трубу, в первом же конусе расширяются, а проходя по глушителю саксофон, ударяются о противоположную стенку и резко сужаются. Они еще какое-то время остаются в резонаторе, не выходя наружу. И часть успевает вернуться обратно в район выхлопного канала, не давая образоваться вакууму в камере сгорания двигателя скутера.
Источник статьи: http://www.moto-scuter.ru/blog/tekhnicheskie-osobennosti-glushitelya-saksofon-na-skutere-i-printsip-ego-raboty/
Когда происходит увеличение мощности двигателя
На рис.4 показан процесс наддува через выхлопной порт. Сразу после того, как поршень перекрывает впускной канал, часть вылетевшей неиспользованной топливно-воздушной смеси возвращается обратно в камеру сгорания под действием давления, которое было создано оставшимися в резонаторе выхлопными газами. Именно этот пункт определяет увеличение мощности двигателя вследствие того, что на момент зажигания в цилиндре находится больше горючей смеси под большим давлением.
При проектировке глушителя «саксофон» неизбежно учитывается бензин, на котором будет работать скутер, требуемая скорость эксплуатации
Использование бензина низкого качества сводит на нет все затраты на подобный тюнинг, поэтому качеству топлива следует уделить особое внимание
Для быстрой езды используется «короткая» труба, а для средних оборотов более предпочтительна «длинная». Этот параметр также должен учитываться при выборе резонатора под конкретные задачи.
На заметку: в 90% случаев тюнинга скутера можно обойтись без замены глушителя при условии того, что используется стоковый (не забитый и нормально работающий), поэтому при наличии лишних 150-300$, их целесообразно потратить на более необходимые детали, отдача от которых будет значительно выше.
Разбираешься в технике? Есть что сказать? Напиши статью! Каждый может стать автором статей на scooter-remont.com. Напиши свое видение ремонта, эксплуатаци и обслуживания скутеров и мопедов. Материал будет опубликован на главной странице. Подробнее ТУТ.
Покупка глушителя
Тут мы уже подробно рассматривали целесообразность такой покупки при тюнинге двухтактного скутера, анализировали рынок «саксофонов» и подбирали наиболее популярные модели резонаторов на сегодняшний день от бюджетного сегмента до гоночных вариантов.
Итак, уже понятно, что «саксофон» нельзя купить просто так. Этому должен способствовать ряд расчетов и подбор наиболее подходящей модели, исходя из объема двигателя, модели двигателя, дополнительных его доработок, представленных задач и бюджета, который будет выделен на общий тюнинг. Стоит повториться, что дешевых резонаторов не существует в природе. Даже бюджетные трубы стоят более 100$, чего говорить о вариантах для более серьезного тюнинга.
