Игры с иглой — настройка карбюратора

Холостой ход двигателя скутера

Проблема плавающего холостого хода постоянно актуальна и нередко разрешить ее довольно трудно. Традиционно, выход может быть и обычный, к примеру, в неких вариантах, достаточно сменить свечу и неувязка решается, однако совсем нередко есть ряд маленьких недостатков и недочетов. В данном случае имеет место воздействие ряда причин, которые в комплексе имеют все шансы воздействовать на правильную работу мотора.

Правильная работа холостого хода на скутере возможна только в следующих случаях:

Свечка исправна и имеет правильный зазор

Не имеет нагара, сплавлености

Хоть вы и поменяли кольца, вы имели возможность не направить внимание на нагар внутри камеры сгорания, в частности, на окошках цилиндра, на головке цилиндра. Лишний нагар в движке, кой имел возможность создаться в результате плохого масла (если скутер двухтактный) станет прямо воздействовать на правильную работу мотора

Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Он играет главную роль при запуске мотора на холодную. И в данном случае, обороты обязаны плавать в рамках такого, пока двигатель разогреется. В начале, сходу после пуска, обороты должны быть больше, и равномерно станут понижаться по мере прогрева мотора скутера. Потому регулировать холостой ход необходимо лишь на прогретом скутере. Выхлопная труба и фильтр должны быть чистыми. Карбюратор необходимо промывать и продувать, хотя бы каждые 2 года, в особенности если вы не эксплуатируете скутер зимой.

Обычная работа холостого хода невозможна, как в одном из перечисленных выше случаев, так и в комплексе

Потому важно проводить периодический сервис скутера, чтоб быть в курсе по каждому из пунктов, и в случае надобности скоро устранить поломку

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

частые хлопки в выхлопной трубе;
слабая динамика разгона;
большой расход топлива.

К признакам бедной смеси можно отнести:

наличие белого нагара на свече;
сложность в запуске мотора;
плохая работа холостого хода;
невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

заменить или почистить воздушный фильтр;
проверить свечу зажигания;
почистить поверхность карбюратора от грязи;
проверить все шланги и соединения на герметичность.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

удалить мусор с внутренних полостей;
выставить уровень бензина в карбюраторе;
настроить работу топливного клапана;
проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Быстрый отклик при повороте дросселя свидетельствует о правильной работе мотора

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки. Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Канавки иглы, как способ настройки

До начала процедуры надо заняться винтом, настраивающим качество ТВС. Если наладить требуемый результат не получилось, то после этого можно заняться иглой.

На ней, в зависимости от модели, имеется пять канавок. Предусмотрено также запирающее кольцо, фиксируемое посередине. Таким образом, обеспечивается оптимальный вариант ТВС. Если штатная регулировка не устраивает или сбита, кольцо сдвигается в другое положение. С помощью сдвига этих самых положений или канавок обеспечивается регулировка той или иной дозы горючего.

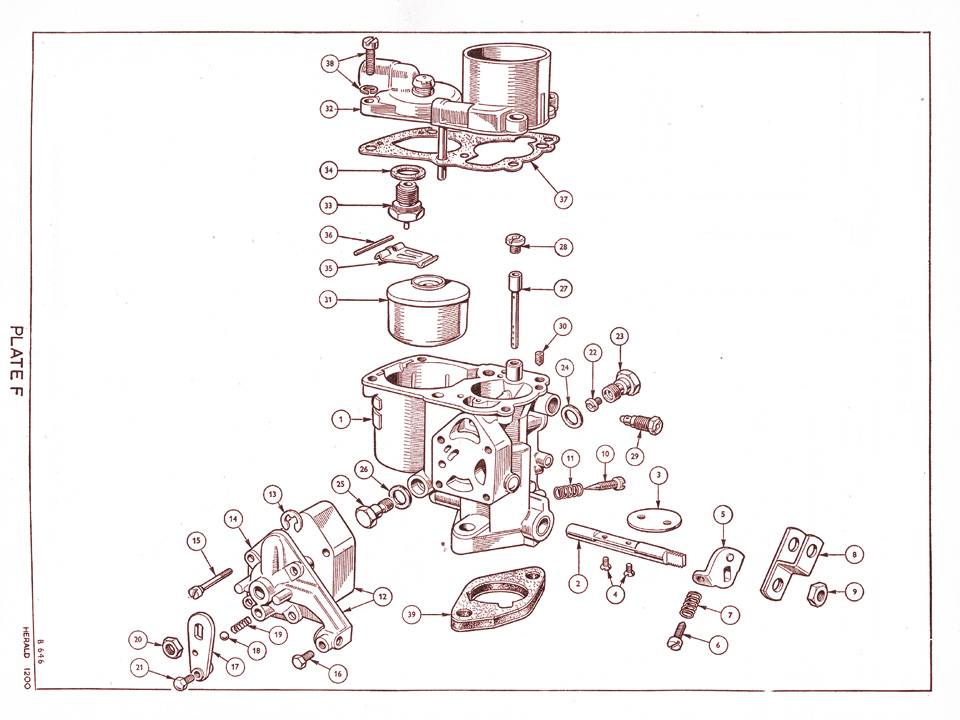

Схема карбюратора

Допустим, стопорное кольцо поднимается на один уровень вверх. Это позволяет опустить иглу вниз, и канал подачи горючего перекрывается несколько в большей степени. Соответственно, меняется соотношение в ТВС. Бензина становится меньше, воздуха больше. Таким образом, выводится взаимосвязь. Поднимаем кольцо, обедняется ТВС, и наоборот.

Излишняя богатая или бедная ТВС отрицательно сказывается на работе двигателя. Это можно заметить по свечам зажигания, которые в такой ситуации сразу дают сигнал о ненормальном состоянии смеси.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

Во-1-х, аннотация по эксплуатации самого устройства.
Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

Разболтались фиксирующие винты
Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

Низких оборотов — L
Высоких — H
Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.

Устройство карбюратора скутера 2т

Карбюратор который мы сегодня будем рассматривать устанавливается на большинство китайских двухтактных скутеров с цепной трансмиссией, которые в народе принято именовать как: «цепной китаец». Данный карбюратор имеет очень простое устройство, привод обогатителя здесь приводится механическим способом, то есть попросту в ручную, это конечно не совсем удобно, но с другой стороны и сложного ничего нет — нажал курок и заводи.

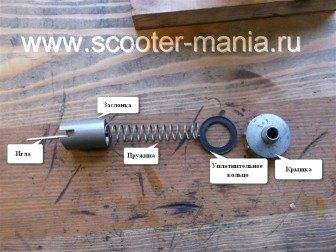

Откручиваем верхнею крышку заслонки и вынимаем все содержимое.

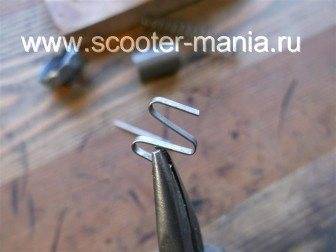

Игла в заслонке фиксируется специальной скобой, вынимаем скобу и достаем иглу.

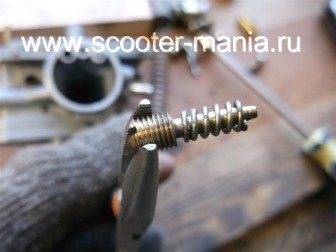

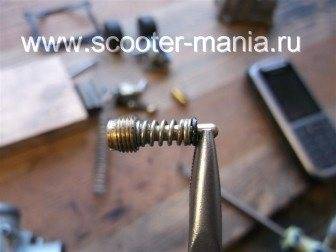

Как вам видно на фото, на игле есть регулировочные канавки передвигая по которым стопорную шайбу вы можете регулировать качество рабочей смеси в некоторых пределах. Для обогащения смеси иглу поднимаем, для обеднения смеси иглу опускаем. Как видите ничего сложного в этом нет.

Данной регулировкой к сожалению можно корректировать состав смеси только в определенном положении иглы в карбюраторе, так как главная дозирующая система включается в работу только после поднятия заслонки на 1/4 своего хода и выключается после подъема заслонки более чем на 3/4 своего хода. При полном поднятии дроссельной заслонки на качество приготовления смеси влияние оказывает только главный топливный жиклер и частично система холостого хода (на этой модели карбюратора).

В данной модели карбюратора установлен механический пусковой обогатитель, здесь он представлен в качестве отдельного модуля.

Пусковой обогатитель это по сути тот же самый карбюратор, который включается в момент холодного пуска двигателя когда нужна богатая смесь, включение — выключение обогатителя может быть ручное как на данном карбюраторе или полностью автоматическое как вот здесь.

Снимаем крышку обогатителя и вынимаем все элементы наружу.

Для обеспечения работы обогатителя в карбюраторе есть два канала и жиклер с топливной трубкой.

Жиклер пускового обогатителя.

Воздушный канал пускового обогатителя.

Эмульсионный канал пускового обогатителя.

Продолжаем дальнейшее изучение устройства карбюратора с поплавкового механизма.

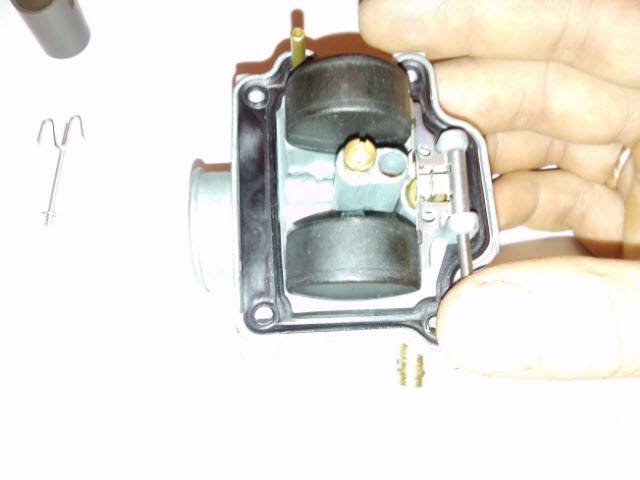

Чтобы снять поплавковый механизм надо вынуть ось.

Если вас по каким либо причинам не устраивает работа карбюратора — попробуйте отрегулировать уровень топлива в поплавковой камере с помощью язычка который можно в разумных пределах немного подгибать.

Главная дозирующая система.

Главная дозирующая система обеспечивает работу двигателя в среднем диапазоне оборотов и состоит из распылителя (эмульсионной трубки), жиклера, иглы, также для обеспечения ее работы в карбюраторе есть специальный воздушный канал в который дополнительно интегрирован воздушный жиклер.

Чтобы извлечь распылитель надо открутить топливный жиклер и вынуть (осторожно) уплотнительное кольцо

Топливные жиклеры на китайских карбюраторах к сожалению не имеют маркировки что усложняет поиск их аналогов.

Уплотнительное кольцо находится внутри извлекать которое очень удобно большой швейной иглой.

После того как вы извлекли кольцо — можно вынуть распылитель для этого палочкой или карандашом со стороны заслонки просто выдавите его.

Воздушный канал главной дозирующей системы в который дополнительно интегрирован воздушный жиклер (к сожалению на фото жиклера не видно).

Система холостого хода.

Состоит из, распылителя, винта регулировки подачи воздуха в воздушный канал системы холостого хода, винта регулировки количества оборотов холостого хода, также для обеспечения работы системы холостого хода в карбюраторе есть два канала — воздушный и эмульсионный.

Винт регулировки подачи воздуха в канал системы холостого хода (винт качества).

Винт регулировки количества оборотов холостого хода.

Для сборки карбюратора производим те же самые действия только в обратном порядке
