Инструкция-электросхема мопеда Карпаты

Технические характеристики

Какие технические параметры имеет мопед «Карпаты»? Характеристика основных узлов представлена ниже:

• Вес полный — 55 кг.
• Нагрузка максимальная — 100 кг.
• База — 1,2 м.
• Длина/высота/ширина — 1,8/1,1/0,7 м.
• Клиренс — 10 см.
• Максимальный скоростной порог по паспорту — до 45 км/ч.
• Расход горючего на сотню — 2,1 л.
• Тип рамы — конструкция на сварке трубчатого образца.
• Фронтальный блок подвески — вилка-телескоп, пружинные амортизаторы.
• Подвеска сзади — амортизационные пружины с маятником.
• Общая тормозная дистанция при 30 км/ч — 7,6 м.
• Категории шин — 2,50-16 или 2,75-16 дюймов.
• Силовой агрегат — карбюратор V-50, два такта, воздушное охлаждение.
• Объем — 49,9 куб. см.
• Размер цилиндра — 3,8 см.
• Поршневой ход — 4,4 см.
• Показатели степени сжатия — от 7 до 8,5.
• Мощность мотора — 1,5 л. с.
• Крутящий момент по максимуму — 5200 об/мин.
• КПП — две ступени, ручная или аналогичная с ножным переключением.

Особенности

Несмотря на то, что как-то протюнинговать агрегат было практически невозможно, простота в его обслуживании и возможность самостоятельного ремонта абсолютно всех агрегатов, безусловно, сыграли ключевую роль в его популярности. Оригинальные запчасти на мопед «Карпаты» изготавливались из качественного металла, хотя техника того времени ломалась нередко из-за конструктивных и технических недочетов.

Багажник рассматриваемого транспортного средства мог выдержать не один центнер груза. Покрышки имели высокий протектор, что позволяло эксплуатировать технику в зимний период. Тормозов барабанного типа вполне хватало для массы и динамики маленького мотоцикла. Само устройство силового агрегата представляет собой обычный двухтактный мотор. Заменить кольца или поршень сможет практически каждый обладатель этого представителя мототехники.

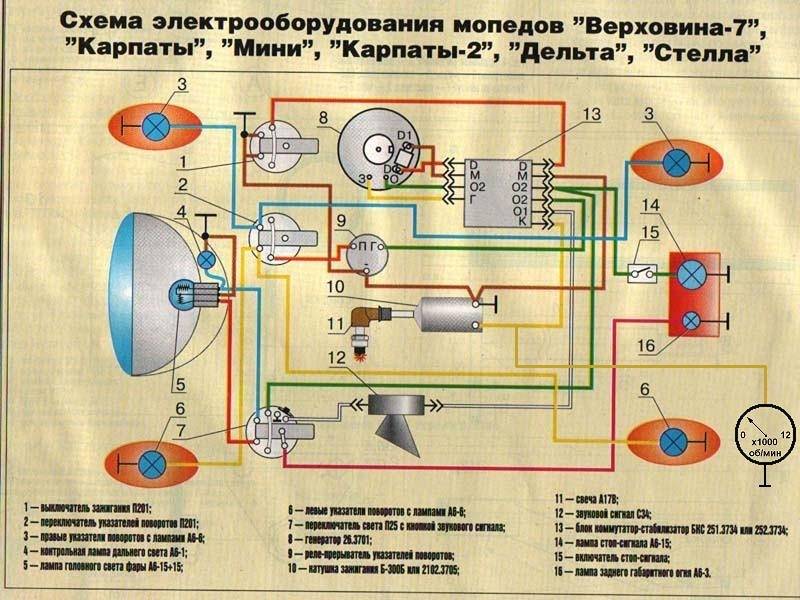

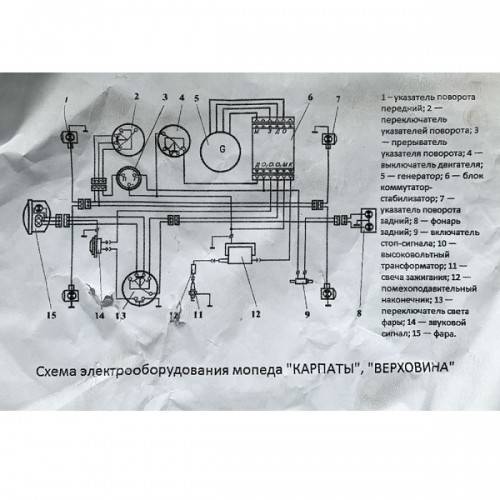

Мопед карпаты зажигание схема

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду карпаты

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду Карпаты.

Генератор G1 состоит из двух катушек L1, L2 и датчика положения ротора L3. Все клеммы генератора на рисунке расположены также, как они стоят на реальном генераторе. Питание мопеда раздельное — с катушки L1 снимается переменный ток напряжением около 5 вольт для последующего выпрямления в коммутаторе и питания осветительных приборов и звукового сигнала. С катушки L2 снимается напряжение порядка 70 вольт для питания схемы зажигания. С коммутатора (вывод «К») импульсы поступают на катушку зажигания, и с ее повышающей обмотки подаются на свечу. Момент пробоя свечи (поджигания топлива) соответствует такому положению ротора генератора, когда переднее (по ходу мокика) ребро сердечника катушки датчика L3 совпадает с передним (по ходу вращения ротора) ребром проточки на роторе. Т. е. тому моменту, когда прорезь между магнитами ротора начинает проходить над сердечником датчика. Выключатель S3 при замыкании на массу отключает зажигание. С выводов коммутатора, обозначенных буквой «О» с цифрой, снимается постоянный ток напряжением 6вольт для освещения и сигнала. Выключатель S4 механически соединен с ножным тормозом и включает стоп-сигнал. Выключатели S1 и S2 объединены в один. S2 — это кнопка подачи звукового сигнала, а S1 — включает дальний или ближний свет фары и подфарник (когда включена фара в любом режиме). Лампа H1 стоит вверху фары под пластмассовым колпачком и служит для индикации дальнего света. Для более яркого освещения рекомендую соединить два ценральных вывода S1 (лампы H2 и H3) между собой. Тогда в любом положении S1 (кроме центрального) будут гореть обе спирали лампы (на схеме обозначены как две разные лампы H2 и H3).

Карпаты (мопед)

«Карпаты » (укр. Карпати ) — мокик. выпускаемый на Львовском мотозаводе. Ранее завод специализировался на выпуске прицепов, но в 1958 было принято решение освоить новое направление, — производство мопедов. Вначале была выпущена серия моделей мопедов «Верховина », которая оказала существенное влияние на отечественную мототехнику того времени . С весны 1981 года завод стал выпускать модель «Карпаты-1»; в 1986 году её сменила модифицированная модель «Карпаты-2». Мокики «Карпаты-2» и «Дельта » (Рижского мотозавода) были аналогичны по конструкции и отличались в малосущественных деталях . Выпускались модели:

• «Карпаты» (ЛМЗ-2.160, ЛМЗ-2.160C, ЛМЗ-2.160-01) — двигатель Ш58 или Ш62 .
• «Карпаты-2» (ЛМЗ-2.161) — отличался от модели «Карпаты» формой бака. Устанавливались двигатели V-50М с ручным переключением передач .
• «Карпаты-2 Люкс» (ЛМЗ-2.161Л, ЛМЗ-2.161Л-01) — на модель «Карпаты-2» дополнительно устанавливали указатель поворота и усиленный багажник, рассчитанный на вес в 15 кг. На модель ЛМЗ-2.161Л-01 устанавливался двигатель V-501М с ножным переключением передач .
• «Карпаты-2 Спорт» (ЛМЗ-2.161С, ЛМЗ-2.161С-01) — модели «Карпаты-2» придали спортивный облик, выхлопная труба верхнего расположения с установленным на ней защитным кожухом (экраном), руль с дополнительной перемычкой (как у спортивных мотоциклов), изменена форма заднего фонаря и щитка переднего колеса. На модель ЛМЗ-2.161С-01 устанавливался двигатель V-501М с ножным переключением передач .

Особенности

Несмотря на то, что как-то протюнинговать агрегат было практически невозможно, простота в его обслуживании и возможность самостоятельного ремонта абсолютно всех агрегатов, безусловно, сыграли ключевую роль в его популярности. Оригинальные запчасти на мопед Карпаты изготавливались из качественного металла, хотя техника того времени ломалась нередко из-за конструктивных и технических недочетов.

Багажник рассматриваемого транспортного средства мог выдержать не один центнер груза. Покрышки имели высокий протектор, что позволяло эксплуатировать технику в зимний период. Тормозов барабанного типа вполне хватало для массы и динамики маленького мотоцикла. Само устройство силового агрегата представляет собой обычный двухтактный мотор. Заменить кольца или поршень сможет практически каждый обладатель этого представителя мототехники.

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

1. Замене деталей и узлов, чей ресурс выработался;
2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

https://youtube.com/watch?v=wxwQ1XOhsG8

Особенности ТС

Данное транспортное средство приобрело большую популярность в народе из-за своих исключительных особенностей.Это был легкий и удобный мопед, легко ремонтировался в дороге без всяких для этого приспособлений. Чтобы ездить на нем, владельцу не нужно было получать водительское удостоверение. За последнюю особенность его очень любила молодежь до восемнадцати лет.

Помимо этого «Карпаты» обладал приятным внешним дизайном. Отличался надежностью. На нем можно было преодолеть большое количество километров. Имея всего две ступени передач на коробке, мопед мог обеспечить владельцу достойное передвижение по тем временам. Низкая стоимость позволяла покупать его почти каждому жителю страны.Несмотря на небольшие размеры, малую мощность в 2 лошадиных силы, многие говорят, что он позволял везти на себе пару человек совершенно без напряжения.

Еще одной особенностью был открытый мотор, который предоставлял доступ ко всем деталям. Без применения специального оборудования двигатель можно было разобрать, отремонтировать и собрать обратно. Двухтактный двигатель имел один цилиндр. Максимальная скорость, которую он мог развить, составляла 50 кмч. Емкость бензобака – 7 литров. Барабанные тормоза при установке зимних шин с хорошими протекторами позволяли уверенно держаться на дорогое в слякоть, дождь и гололедицу.

Основные элементы располагались следующим образом:

• справа – тормоза;
• слева – рычаг контроля коробки передач;
• на руле имелась ручка сцепления, газа и переднего тормоза;
• воздушный фильтр располагался за карбюратором.

Заливать в бензобак необходимо уже смешанное в отдельной емкости масло с бензином. Без масла двигатель не заведется или будет поврежден после первого перегрева. Для горючего использовался АИ – 80.

Недостатки тоже имели место у транспортного средства Львовского завода. Частые поломки требовали постоянного ремонта. А сломаться на нем могло все, начиная от системы зажигания до самого двигателя. А также любые замены деталей не давали прироста мощности мокику.

Еще одним недостатком являлась система охлаждения. Из-за близкого расположения к карбюратору она постоянно забивалась. Рама спереди транспортного средства имела место часто ломаться. Поэтому ее приходилось заваривать.

Из положительных сторон следует отметить отсутствие электростартера. Он заводился с толчка или лапки. Для многих в современное время эта особенность будет скорее недостатком, но на тот момент, отсутствие электростартера делало мопед работоспособным в холодный период года и позволяло сэкономить заряд аккумулятора.

Конкурентами были такие мопеды Рижского производства, как Дельта, но главное предпочтение все же отдавали «Карпатам». Из-за его низкой стоимости и высоким гарантийным пробегом. Последний у данного транспортного средства соответствовал 18 000 км. В то время, как гарантийный пробег Дельты составлял всего лишь – 6000 км.На тот момент мопед «Карпаты» являлся лучшим вариантом для экономного передвижения.

Прочие параметры

Прочие характеристики, которые имеет мопед Карпаты, выглядят следующим образом:

• Электрооборудование – бесконтактная электронная система зажигания с генератором переменного тока.
• Трансмиссия – многодисковое сцепление.
• Запас топлива – 7 л.
• Передаточный показатель моторной передачи – 4,75.
• Аналогичное отношение от КПП на заднее колесо – 2,2.
• Тип карбюратора – К60В.
• Поставщик энергии – генератор с переменным током на 6 В мощностью 45 Вт.
• Фильтрующий элемент – воздушного типа с бумажным фильтром.
• Выпуск газов – глушитель, имеющий перегородки для дросселирования выхлопов.
• Топливная смесь – бензин А-76-80 с маслом (соотношение – 100:4).

Сцепление мопеда Карпаты это новаторское решение на то время. Это узел трехколодочного или многодискового типа. Для малосильных двухколесных машин такая конструкция была в диковинку.

Конкуренты

Ближайшего по характеристикам конкурента агрегат получил в «лице» транспортного средства Верховина. Зажигание мопеда «Карпаты», узел сцепления, дизайн и некоторые другие показатели значительно превосходили соперника. Кроме того, с рассматриваемой машиной соревновалась Дельта, Верховина-7. У этих вариаций хоть и были модернизированы все узлы, предпочтение отдавалось Карпатам.

На это есть несколько причин. Во-первых, цена Дельты была выше, да и производилась она в Риге. Во-вторых, усовершенствованная Верховина имела гарантийный пробег 6000 километров, ресурс до капитального ремонта 15 тысяч. Мопед Карпаты в то же время обладал восемью и восемнадцатью тысячами соответственно.

Не одно поколение, особенно в сельской местности, изучило каждый винтик в этом агрегате. Краткое представление о расположении основных элементов:

• Воздушный фильтр размещен непосредственно за карбюратором.
• Рычаг контроля КПП находится слева, тормоза справа.
• Также на руле расположена ручка сцепления, газ, передний тормоз.

Стоит отметить, что электростартер отсутствует, поэтому довольно популярным способом запуска двигателя была его активация с толчка или лапки.

Музей мопедов Владимира Гордеева

Модель «Рига-22» в 1981 году сменила на конвейере «Ригу-16». В ее облике нетрудно увидеть черты предшественниц, а ряд новых элементов — вынесенный на руль спидометр, более плоская фара увеличенного диаметра, бензобак и задний фонарь — придают машине более современный вид. Нарядной делает ее двухцветная окраска, имеющая шесть различных вариантов. Однако главное отличие «Риги-22» — новый двигатель Š-62, сменивший известный Š-58. Он оснащен бесконтактным транзисторным зажиганием. Избавляя владельца машины от необходимости следить за состоянием контактов прерывателя, регулировать зазор между ними, такая система в то же время обеспечивает более легкий и надежный пуск (как и у «Риги-16», он осуществляется кикстартером). Блок «стабилизатор — коммутатор» удалось разместить в выемке бензобака, туда же в дальнейшем предполагаем перенести и катушку зажигания. Новый генератор переменного тока, обладающий увеличенной (45 Вт) мощностью, позволил установить более сильный звуковой сигнал, а также задний фонарь со стоп-сигналом. Эти меры, служащие безопасности движения, дополнены установкой световозвращателей на кронштейнах фары. Максимальная скорость, также в целях безопасности, ограничена 40 км/ч. Для этого увеличено с 2,5 до 2,85 передаточное число задней передачи и несколько изменена система выпуска. В Латвийской ССР мокик носил имя «Usma», в честь расположенного в Латвии красивого озера, продолжив традицию географических названий, начатую «Ригой» и «Гауей». Двигатель Š-62: Число цилиндров — 1; диаметр цилиндра — З8 мм; ход поршня — 44 мм; рабочий объем — 49,8 см3; степень сжатия — 7,7-8,5. Топливо — бензин А-72 или А-76 в смеси (25:1) с маслом. Мощность — не менее 2,0 л.с./1,47 кВт при 5200 об/мин; крутящий момент — не менее 0,29 кгс-м/2,84 Н-м при 4200 об/мин. Масса — 14,8 кг. Ресурс до первого капитального ремонта — 15 000 км. Карбюратор К-60. Свеча зажигания А17В.

«Рига-22» Описание нового мопеда «Рига-22» «За рулем», 10/1981

«Рига-22» Заметка о мопеде «Голос Риги», 11/1981

Рубежи мотоциклостроения Рассказ о перспективах и планах отрасли «За рулем», 11/1982

С маркой «Вайрас» Описание нового двигателя Š-62 Шауляйского веломото, 01/1983

Семь бед на один мопед Критическая статья о проблемах в производстве мопедов «Известия», 05/1983

Запчасти — почтой Адреса баз и условия работы Роспосылторга и Главкоопкультторга «За рулем», 11/1986

Музей Мопедов примет в дар или купит в коллекцию мокик «Рига-22» («Usma») РМЗ-2.122, запчасти и документы от него.

Источник

Реле регулятор мопеда карпаты

Сразу разочарую. схемы у меня пока нет. Скорее всего тема из разряда — ищу. Может уже какой кулибин придумал или кто подскажет где искать.

Стабилизатор нужен для генератора мопеда/мотоцикла. Это стандартный генератор советской эпохи, от мопедов Карпаты Рига с мотором серии V-50, мотоциклов Минск Восход.

Штатный стабилизатор находится в БКС. Но меня не устраивает принцип его работы. Всё конечно гениально, но «коротить» обмотку генератора тиристором для снижения напряжения :crazy: мне не по нутру. Еще одно обстоятельство, это то что моторчик крутится 9т.об.мин и возможно по этой причине у меня «вздуло» два коммутатора, а может это из-за их старости. Можно поставить стабилизатор на транзисторе, легко и просто как говорится. Но я ужаснулся после замера мощности которую выдает обмотка генератора. Куда девать рассеиваемую мощность.

Исходные примерные параметры. Генератор 7V 45W, при холостых оборотах двигателя, переменное напряжение 12-13V что с нагрузкой что без нее. В качестве нагрузки лампа 12V 55W. При максимальных оборотах напряжение с нагрузкой превышает 24V и может подниматься выше 30V без нее. Частота переменного тока меняется. от 40 до 600Гц (надеюсь не на много соврал:roll:). Обмотку генератора могу изолировать от земли, что бы использовать выпрямительный мостик. Удовлетворит колебание выходного напряжения в пределах полувольта и даже 1V не сильно заметно будет.

Сгодится схема на тиристоре/симисторе с отсечкой. Только не регулятор, этих схем много, а именно стабилизатор. Возможно с какой нибудь распространенной микросхемой (желательно без микроконтроллеров). Сгодится также импульсный преобразователь. (Это наверно даже проще будет, только трансформатор придется куда то девать:smile:)

Там нужен выпрямитель и ШИМ DC-DC стабилизатор с КПД выше 95%.

Потому как при различной частоте тока генератора организовать симисторный стабилизатор очень сложно. У меня даже симисторный плавный пуск на болгарке перестает работать при работе от генератора. Хотя СМА с симисторным от генератора вроде нормально работает, но там модуль самоделка.

Ну а что последовательный с нагрузкой дроссель. Тем более сейчас нужно ездить с включённым ближним светом. Не канает.:smile: Штука наверно габаритная получится, да и с головным светом только ночью. Днем *ходовые огни* светодиод, а днем по просёлку (основная эксплуатация) ни то ни другое не нужно. Большую железяку таскать не хочется и стабилизация будет скорее всего не ахти. Боюсь напряжение будет от нагрузки зависеть.

Или ВЫ этот путь отвергаете? Ну почумуже;-) О преобразователе было замолвлено слово. Сам кстати подзабыл про такие штуковины. Хорошо конечно, даже где то валяется подобный, но на повышение. Только в них есть одна «прелесть», в моем точно, он повышающий и дать на выход напряжение ниже чем на входе он не может. Скорее всего такая же ситуация будет с понижающим, только наоборот — он не сможет повысить входящее напряжение. Попробовать конечно стоит, ведь у меня получается, что 6-ти вольтовый генератор на холостых оборотах уже дает нужное напряжение 12V. Кстати Подобрать нужную индуктивность и всё. Индуктивность обмоток сама уже маленько стабилизирует на холостых, без нагрузки вольтметр показывает 12V, а под нагрузкой лампой 13V.

Забыл упомянуть в исходных данных, стабилизатор нужен на 12-14V. Просадка напряжения до 12 и даже 11 вольт на холостых оборотах допустима, а в режиме стабилизации желательно уложиться в 1 вольт.

Добавлено через 24 минут(ы):

Что то подумал малость о тиристорах и преобразователях. Тиристор я хотел применить как элемент пропускающий часть периода синусоиды и тем самым регулируя выходное напряжение. преобразование то как таковое и не требуется, если учесть что исходное напряжение и токовые возможности обмотки генератора уже достаточны для работы на холостых оборотах, остается только «отсечь» лишнее при рабочих режимах двигателя. Использовать полевой транзистор в качестве ключа и закрывать его как только напряжение на выходе достигнет требуемого значения. Не знаю как называется такое управление, но думаю это самый подходящий вариант. И рассеиваемой мощности нет и не нужно никаких преобразований. Есть ли микросхемы для таких схем?

Источник

Сцепление

Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».

В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.

В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

Для тех кто не в курсе — выжимной стоит здесь

Обратите внимание сколько в этом двигателе стружки и грязи

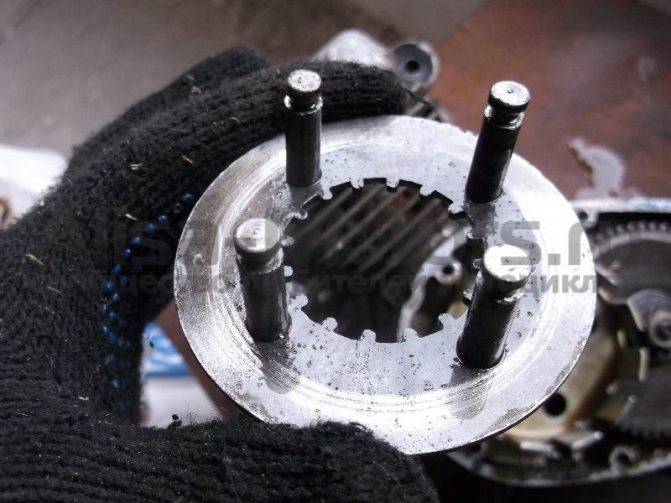

Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.

Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.

В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.

Пружина корзины сцепления хлопот не доставляет.

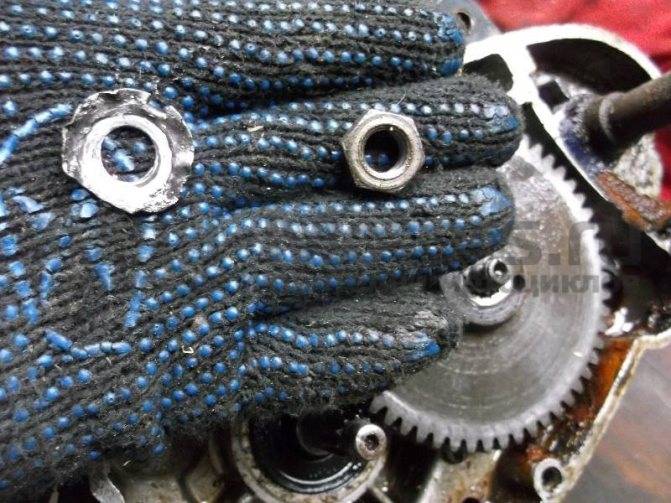

Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.

Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.

Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.

Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.

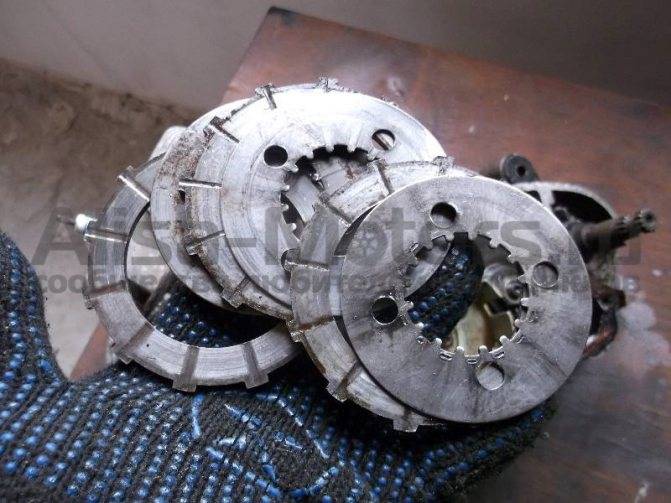

На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.

Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.

Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.

На этом экземпляре корзина в идеале.

Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.

Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать??? Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?

Мопед Карпаты. обзор, ремонт, тюнинг

Мопед Карпаты — один из самых популярных двухколесных транспортных средств на территории всего постсоветского пространства. Такую популярность он добыл благодаря множеству факторов, среди которых хорошее качество (во времена начала производства, на фоне других двухколесных средств, мопед Карпаты славился достаточно высоким качеством исполнения, по сравнению с конкурентами), оригинальный дизайн, который напоминал маленький мотоцикл, двухместное сиденье (опционально, второму сидеть было не удобно, но у конкурентов и такого не было).

Среди новшеств следует отметить трехколодочное сцепление, которое мы разберем и соберем в дальнейшем. Двух скоростей в коробке переключения передач, было достаточно для плавного старта и достижения максимальной рекомендуемой производителем скорости в 45 км. в час. Но на практике иногда получалось добиться скорости и в 60 км. в час.

Какой либо тюнинг отсутствовал напрочь, замена звезды на большую, даст эффект в прибавлении скорости, но старта вы не добьетесь, придется работать ногами. Конечно же виной этому стал и слабый двигатель (около 1,8 л.с.), и все лишь две передачи.

Тем не менее мопед Карпаты в свое время стал бестселлером, абсолютная простота в обслуживании и ремонте двигателя, дала возможность научиться ремонтировать его практически каждому владельцу. Следует отметить, что довольно часто ломался, будь-то передачи, сцепление, не заводился двигатель и прочее. И сейчас можно встретить очень много недовольных владельцем такого транспорта, которым надоело постоянно возиться с запчастями. Но в отличие от современных китайских аналогов, металл и детали двигателя — более качественные. Конечно в то время на металлических деталях не экономили, все делали на высоте.

Доказательством этому и багажник, который перевозил не одну тонну картошки и прочего груза, хотя производитель рекомендовал не перегружать его.

На мопед Карпаты устанавливали покрышки с высоким протектором, что давало возможность эксплуатировать его зимой и в грязь.

Оба тормоза на — барабанные, но этого хватает, ведь у него нет такой динамики и скорости, как у японских скутеров.

Заменить поршень либо кольца сможет практически любой владелец. В отличие от китайских мопедов и скутеретт, где устанавливается четырехтактный двигатель, мопед Карпаты имеет двухтактный двигатель, кроме этого вокруг него достаточно места, чтобы без проблем снять цилиндро-поршневую группу для ремонта. Для этого достаточно открутить болты крепления глушителя и карбюратора, вынуть свечу. Устройство двигателя практически ничем не отличается от японских и китайских двухтактных скутеров

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.
