Характеристики:
APRILIA SR 50R Factory
(впрыск)
Двигатель
Одноцилиндровый двухтактный, жидкостного охлаждения
Диаметр цилиндра и ход поршня 40 x 39.3 мм
Рабочий объем 49 куб. см
Степень сжатия 11.5:1
Система смазки
Впрыск через электронный масляный насос
Система питания
Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением, среднее распыление 8 микрон.
Регулятор давления Регулятор давления 2,5 бар
Топливный насос Насос высокого давления 6,5-8 бар с низким энергопотреблением < 0,5 A
Воздушный компрессор
Привод от коленвала смазываемый воздушно-масляной смесью из вихревой камеры
Дроссельная заслонка
Воздушная заслонка 18 мм управление датчиком положения заслонки
Первичная передача Ремень V-belt
Передача усилия Редуктор в масляной ванне
Коробка передач Автоматическая, вариатор
Сцепление Центрифуга, автоматическое
Генератор Магнето с плавающим колесом 165 Вт – 12 В
Стартер Электрический
Зажигание Индукционное высокой энергии
Рама Сдвоенная центральная балка из высокопрочных стальных труб
Подвеска
Передняя:гидравлическая вилка, ход по оси 90мм
Задняя: двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками, ход по оси 70 мм.
Тормоза
Передние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм.
Задние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм.
Максимальная длина 1860 мм
Максимальная ширина 705 мм
Максимальная высота 1120 мм
Высота по седлу 820 мм
Колесная база 1290 мм
Колеса легкосплавные 5-и спицевые Передние: 3.50 x 13″
Задние: 3.50 x 13″
Шины бескамерные Передняя: 130/60 x 13″
Задняя: 130/60 x 13″
Топливный бак 7 литров
Масляный бак 1.2 литра (0.2 литра – резерв)
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Схема проводки мопеда дельта китай

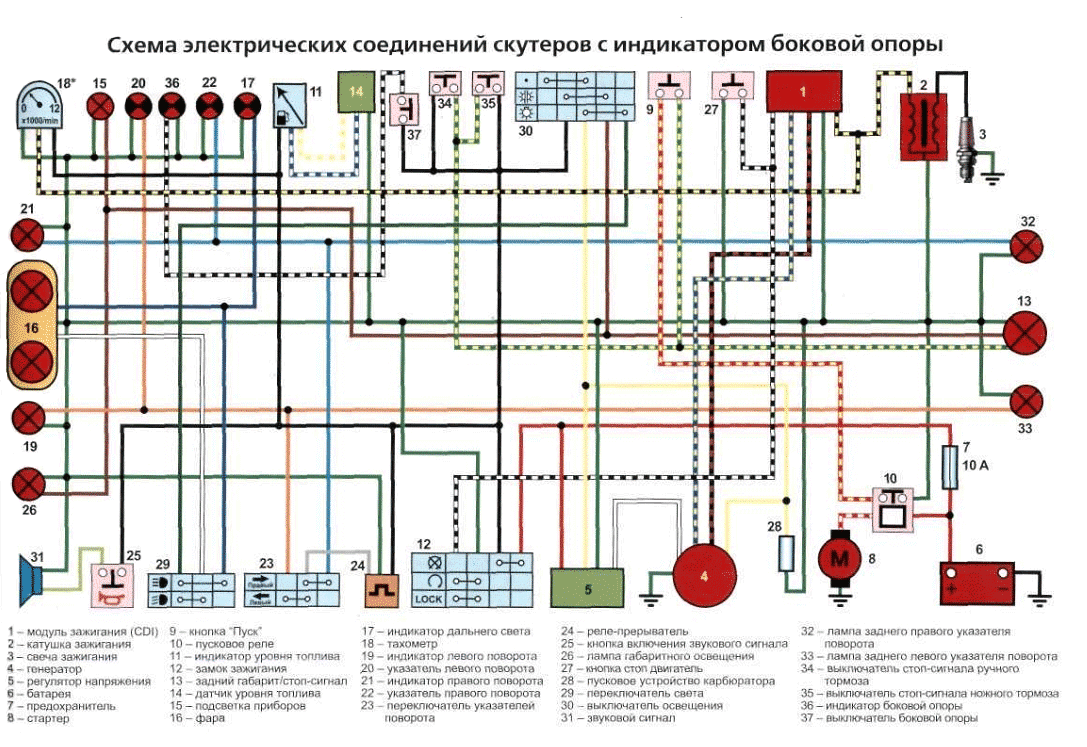

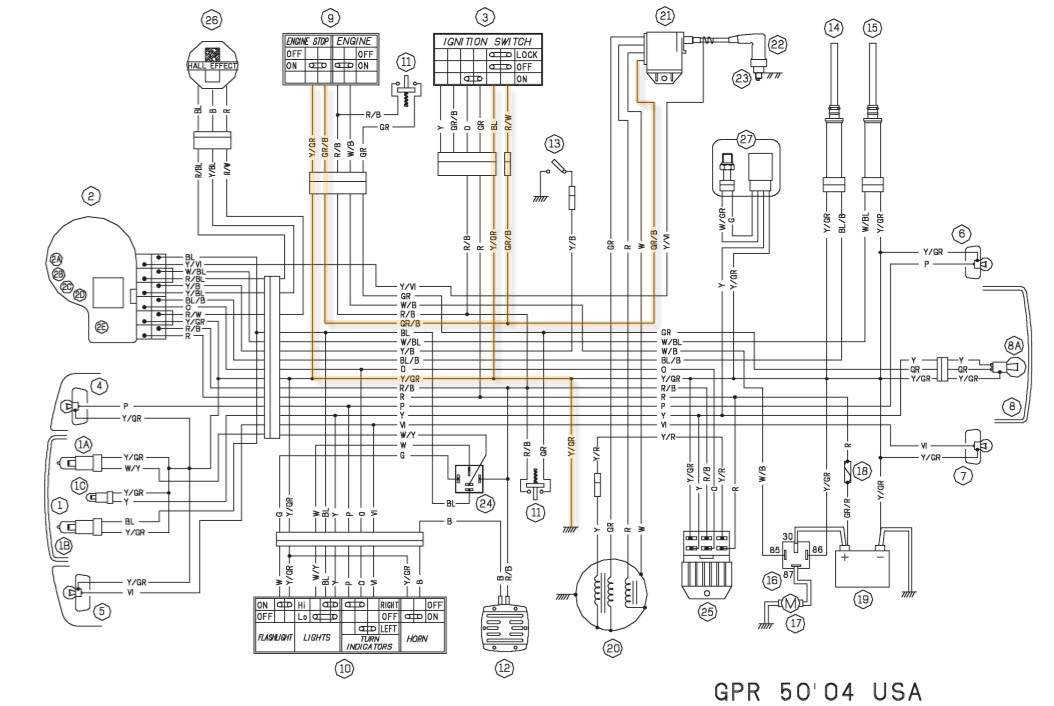

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Модельный ряд мотоциклов Aprilia
Велосипедная фирма Aprilia была основана в середине 40-х годов ХХ века итальянцем Альберто Беджио. Территориально она находилась неподалеку от городка Ноале, провинция Венеция. Основатель и не планировал собирать ни гоночные мотоциклы, ни любые другие. Эта идея принадлежала его наследнику, сыну Ивано. В 1968 г. он самостоятельно сконструировал 50-кубовую пробную модель. Она была не слишком удачной. Вторая попытка увенчалась успехом: новаторский «Scarabeo» с пластиковыми брызговиками доказал свое право на существование. Именно он стал прототипом для последующих гоночных моделей мотоциклов. В это же время появился и спортивный Colibrì.
Взявшись за дело основательно, Ивано Беджио пригласил дипломированного инженера и в 1975 г. были произведены серийные байки Aprilia RC и Aprilia MX 125. Их гоночные собратья параллельно выигрывали первые места в чемпионате Италии по мотокроссу. Вплоть до начала 80-х годов бренд Aprilia значительно упрочил свое положение и на внешнем рынке. Объемы продаж мототехники начали увеличиваться в геометрической прогрессии. Поэтому в 1982 г. производство велосипедов приостановили как убыточное.
Теперь фирма Aprilia не только участвует и побеждает в гонках, но и расширяет модельный ряд «железных коней» для широкого круга потребителей: Aprilia 125 ST, Aprilia Pegaso, Aprilia RS 250, RSV1000 и другие. В начале XXI века компания Aprilia покупает фирмы Moto Guzzi и Laverda. Кроме того, при производстве двигателей используется австралийская технология «Orbital». Благодаря ей снижается уровень выхлопных газов и минимизируется расход топлива. В 2004 г. Aprilia вошла в состав корпорации Piaggio Group.
В России популяризацией и продажей мотоциклов марки Aprilia с 2002 г. занимается официальный дистрибьютор ЗАО «ИталМото».
В классе суперспорт представлена модель RSV4 R APRC. Детали экстерьера обтекаемые, особо выделяется обновленный глушитель. На скорости 280 км/час управлять мотоциклом помогают новейшие электронные системы.
Aprilia RS4 125 4Т и Aprilia Tuono V4 R хоть и выставлены как дорожные байки, внешне имеют черты спортивных мотоциклов. Первый послабее, хорош для начинающих гонщиков. Высокое сиденье мягкое и удобное.
Caponord 1200 ABS — редкая комбинация мощности и удобства управления. Dorsoduro 1200 ABS более агрессивный, оснащен улучшенными тормозами, сцеплением и приборной панелью.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…

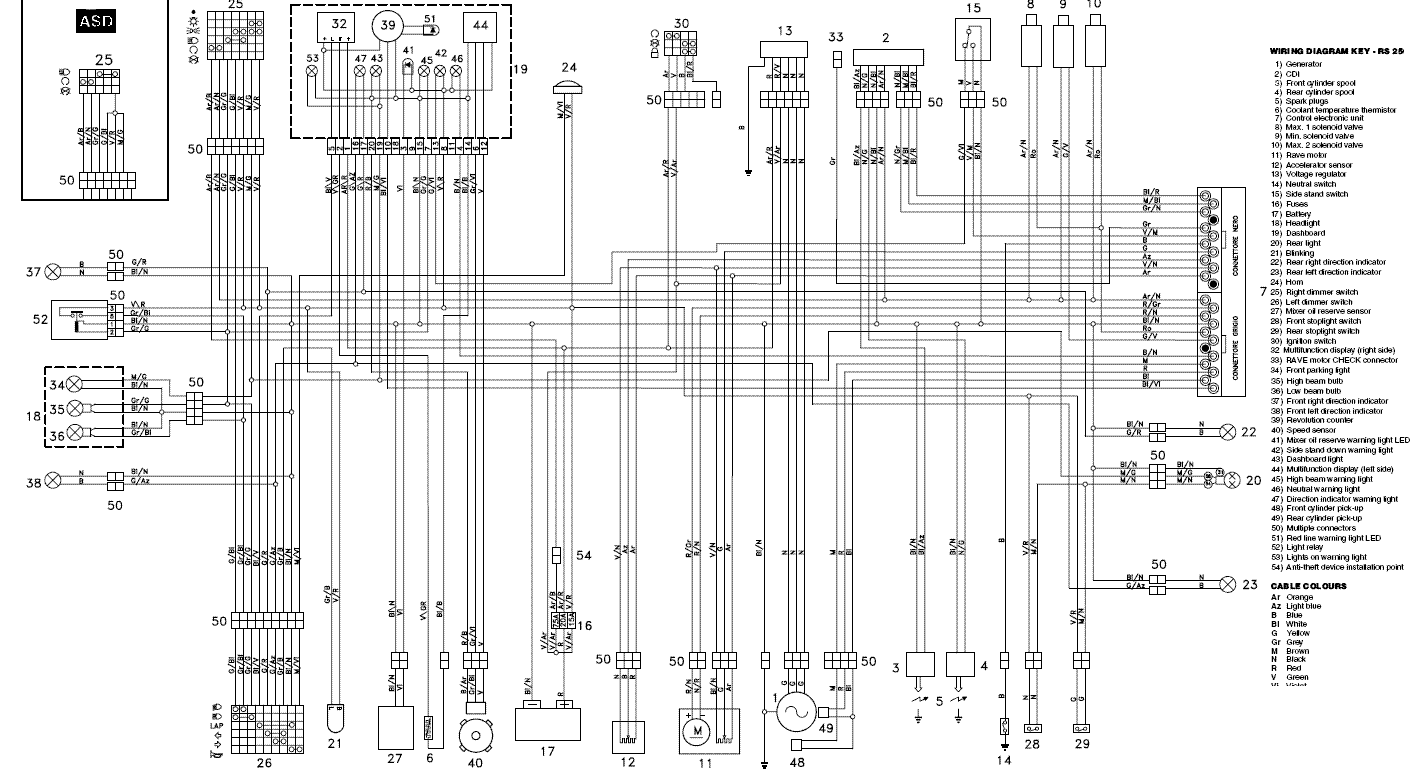

Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
SR50R Factory
Бестселлеры компании в ряду 50-кубовых машин — скутеры «гоночной серии» SR50. С момента с момента выхода в свет первой модели в 1992 году их продано более 800 000 штук, и с самого начала Aprilia SR 50 стал задавать темп развития технологий скутеров.
Достижения модели Aprilia SR50R: 1992: SR 50 первый спортивный скутер 1993: SR 50 стал первой репликой гоночного скутера 1994: SR 50 стал первым спортивным скутером с жидкостным охлаждением 1997: SR 50 стал первым скутером с двухдисковыми тормозами 1999: SR 50 стал первым 50-кубовым скутером с электронным впрыском топлива.
На варианте Aprilia SR50R Factory установлен самый необычный из всех «полтинников» двигатель с системой Ditech — непосредственного впрыска горючей смеси в камеру сгорания. Такой мотор потребляет меньше топлива и на 60 % меньше масла, чем карбюраторный двухтактный двигатель такой же мощности, и при этом соответствует стандартам Euro3.
Все это не в ущерб надежности — интервал между сервисным обслуживанием составляет 12000 км пробега. Примечательна и ходовая часть скутеров — 13-дюймовые колеса снабжены низкопрофильной резиной, а оба тормоза — дисковые.Особенности Aprilia SR50R Factory: – Второе поколение инжекторного двигателя Ditech – Дизайн скутера в стиле спортбайка RSV 1000 R Factory – Приборная панель с функцией диагностики блока управления двигателя и тахометром с большим дисплеем – Обновленная, еще более жесткая рама – Классический багажник под сиденьем вместит шлем, есть и второе отделение под передней частью сиденья для мелких предметов. – Двойная 35 Вт фара с галогеновыми лампами, с мощной освещенностью как в модели Aprilia Leonardo – Электронный преобразователь с закодированным ключом зажигания (как на RSV 1000) с прямым обращением к блоку управления двигателем для невозможности запуска двигателя без ключа – Особая конструкция переднего воздухозаборника для лучшего охлаждения двигателя – Пульты управления находятся на руле, как у мотоциклов
Подробности материала
- Модель SR50R Factory
- Марка Aprilia
- Страна производитель Италия
- Класс мототехники Скутер
- Тип двигателя Одноцилиндровый двухтактный, жидкостного охлаждения Ditech 2, Euro3
- Число цилиндров 1
- Число тактов 2
- Зажигание / Запуск Индукционное высокой энергии / Электрический
- Объем двигателя, см3 49
- Степень сжатия 11.5:1
- Система охлаждения Жидкостная
- Диаметр цилиндра и ход поршня, мм 40 x 39.3
- Карбюратор (кол-во x тип) Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением, среднее распыление 8 микрон.
- Сцепление Центрифуга, автоматическое
- Система смазки Впрыск через электронный масляный насос
- Тип Автоматическая, вариатор
- Рама Сдвоенная центральная балка из высокопрочных стальных труб
- Передняя подвеска Гидравлическая вилка
- Ход передней подвески 90
- Задняя подвеска двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками
- Ход задней подвески 70
- Передние тормоза Дисковый з нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм
- Задние тормоза Дисковый из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм
- Привод Ремень V-belt
- Колесная база, мм 1 290
- Высота сидения, мм 820
- Передние колеса 3.50 x 13″ легкосплавные 5-ти спицевые
- Задние колеса 3.50 x 13″ легкосплавные 5-ти спицевые
- Передние шины 130/60 x 13″
- Задние шины 130/60 x 13″
- Длина, мм 1 860
- Ширина, мм 705
- Высота, мм 1 120
- Количество мест 1
- Генератор, Вт 165, Магнето с плавающим колесом
- Цена 131 500 руб.
- Доступные цвета SPEED ORANGE, APRILIA BLACK, APRILIA WHITE, DE ANGELIS REPLICA
Что означает красный или оранжевый мигающий зигзаг на Dacia Sandero?
В этом видео мы узнаем, что означает лампа, изображающая красную или оранжевую зигзагообразную стрелку на панели приборов Dacia Sandero. Это многофункциональный индикатор, и если он загорается красным цветом, это означает, что необходимо немедленно остановиться, выключить двигатель и покинуть автомобиль, связавшись с эвакуатором и дилером Dacia. Если он загорается оранжевым цветом, это означает проблему с электроникой нашего автомобиля; мы можем продолжать движение, но должны как можно скорее обратиться в сервисный центр Dacia. Если он загорается вместе с ключом гаечным ключом, это означает, что пришло время для технического обслуживания, которое должно проводиться каждый год или каждые 10 000 км (в зависимости от того, что наступит раньше). Техническое обслуживание обязательно для сохранения гарантии. Если он загорается одновременно с индикатором давления в шинах, это означает, что произошла утечка давления в одной из шин. Мы должны как можно скорее проверить все шины, чтобы выяснить, откуда идет утечка давления. Если он загорается постоянно вместе с индикатором двигателя, это означает проблему с системой очистки выхлопных газов автомобиля; если он мигает, то проблема может быть связана с компонентом двигателя, таким как свечи или катушка зажигания, например. На дизельных версиях он может загораться вместе с символом накаливания, и тогда проблема будет связана с этим компонентом. Если он загорается вместе с символом ESP, это означает, что в системе произошел сбой и его необходимо проверить.
by ScegliAuto
Эргономика и оборудование
SR 50 может быть спортивным, но это всё равно в основном скутер. Его задача в повседневной жизни проста: проходить сквозь трафик, доставлять удовольствие и комфорт.
Вот почему дизайнерская команда Aprilia уделила так много времени на улучшение эргономики. Комфорт на этом скутере великолепен, благодаря новой, удлинённой, защите для ног. Посадка на SR 50 разработана для максимального контроля и комфорта, а специальная форма сидения предотвращает усталость в дальних поездках.
Классический багажник под сиденьем уже легко вмещает шлем, но теперь появилось второе отделение под передней частью сиденья, объёмом более литра, для хранения мобильного телефона и других мелких предметов.
Что действительно оставляет SR 50 R Factory вне конкурентности, так это высокий технологический уровень его оборудования. Компоненты SR 50 делают его ещё более похожим на ведущие спортивные мотоциклы компании Aprilia, что делает этот необычный скутер безопасным, привлекательным и спортивным.
Аналогово-цифровая панель приборов даже более усовершенствованная, чем установленная на RSV 100. Аналоговый тахометр сопровождается большим дисплеем, включающим в себя функции бортового компьютера (управляемого напрямую с рулевых пультов). Панель работает, как терминал для электроники двигателя и включает в себя функции диагностики, чего никогда раньше не было на 50 кубовых скутерах.
Конечно, у SR 50 есть все обычные инструменты и индикаторы, такие как, тахометр, измеритель топлива, индикатор температуры охлаждающей жидкости, индикаторы поворотников, топливный резерв, часы, спидометр и одометр. Но SR также оснащён двумя счётчиками пути, показывает уровень заряда аккумулятора, имеет секундомер (с памятью до 16 кругов), измерение длительности поездки, средней и максимальной скорости, основной индикатор ошибок и индикатор обслуживания.
– Двойная 35 Вт фара с галогенными лампами, обеспечивают такую же освещённость как Leonardo.
– Пульты управления на руле, как у «большого мотоцикла»
– Электронный преобразователь с закодированным ключом зажигания (как на RSV 1000) обращается напрямую к блоку управления двигателем, что делает невозможным пуск двигателя без ключа.
– Передний воздухозаборник специально разработан, чтобы улучшить охлаждение радиатора.
Элементы цепи зажигания
Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом
Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать
Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.
Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.
Реле регулятор
Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.
Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.
К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.
Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.
Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.
Электрическая проводка
В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.
Замок зажигания и его особенности
Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.
Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Aprilia Sr 50 инструкция на русском
Категория: Инструкции
Описание
Харьковский Независимый Скутер Клуб
я же кинул ссылку, читаем: 1 Покупаем карб “Leader ” JB-3 ,если не ошибаюсь с 80 кубового китайца,с креплениями под патрубок,как у Ямахи,но с большим воздушным диффузором!Это важно!Иначе будет заливать свечу и так-как очень сильная напруга,она будет сразу вылетать. 2 Снимаем обшивку скутера
3 Сливаем топливо с бака,снимаем бензонасос ОСТОРОЖНО! В бензопроводе насос-инжектор может-быть давление. Отсоединяем и снимаем все шланги от инжектора и компрессора.Все штуцера глушим какими-нибудь колпачками
4 Отсоединяем разъёмы от инжектора и воздушной форсунки. 5 Разбираем компрессор,снимаем с него поршенёк и все внутренности,плотно глушим штуцер воздуховода изнутри и снаружи и ставим один корпус на место. 6 Снимаем воздухофильтр и воздушную заслонку,разъём не размыкаем. отсоединяем только трос.Закручиваем винт регулировки холостого хода,примерно до середины,что-бы заслонка была приоткрыта.Заматываем плёнкой и скотчем,что-бы вода не попала и разъём при езде сам не разъединился и в таком виде спрячем его на месте топливного насоса под обшивкой. 7 Из двух тросиков,оставляем тот,который более подойдёт к карюратору,другой снимаем с распределителя.Подсоединяем к карбу и проверяем всё-ли работает,пока не поставили. 8 Монтируем карб на место воздушной заслонки,зажимаем хомутом. 9 Покупаем на рынке точеный переходник ЕЛОЧКА,что-бы один конец мог плотно войти в патрубок бензобака на место бензонасоса,а другой 7-8мм.Покупаем метр бензостойкого шланга с диаметром внутри 7-8мм.Соответственно и хомуты 1 большой и 4 маленьких.Ещё покупаем Ямаховский вакуумно-топливный клапан,желательно фирменный! Всё устанавливаем и подсоединяем.Можно поставить между клапаном и карбом МОТОЦИКЛЕТНЫЙ топливный фильтр. 10 На карбе,винт качества закручиваем и отвинчиваем на 0.5 оборота. 11 Выкручиваем свечу,вставляем в колпачок и заземляем на корпус,пускай искрит пока закачаем топливо. 12 Включаем зажигание.Красная лампа ПРОВЕРЬ ДВИГАТЕЛЬ должна гореть постоянно и при езде тоже,это нормально,привыкайте! 13 Заливаем топливо в бак,закачиваем в карб,затем ладонью прикрыв воздушное отверстие карба,крутим с перерывами,что-бы не спалить стартер,пока не закачаем бензин в цилиндр. 14 Закручиваем свечу и пробуем заводить но теперь всегда с небольшой газулькой!
Желаю что-бы всё у вас получилось!С уважением ко всем!
материал взят с сайта motoremont.net
проверь все ли трубки подключены нормально ли работает форсунка. или фишка оходит на ней. может бензопровод пережат где нить. карб это древний кусок говна
Добавлено (15.08.2010, 12:38)———————————————датчик положения дросельной заслонки. короче по порядку пройдись от и до.
Заключение
Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.
Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.
Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.
Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

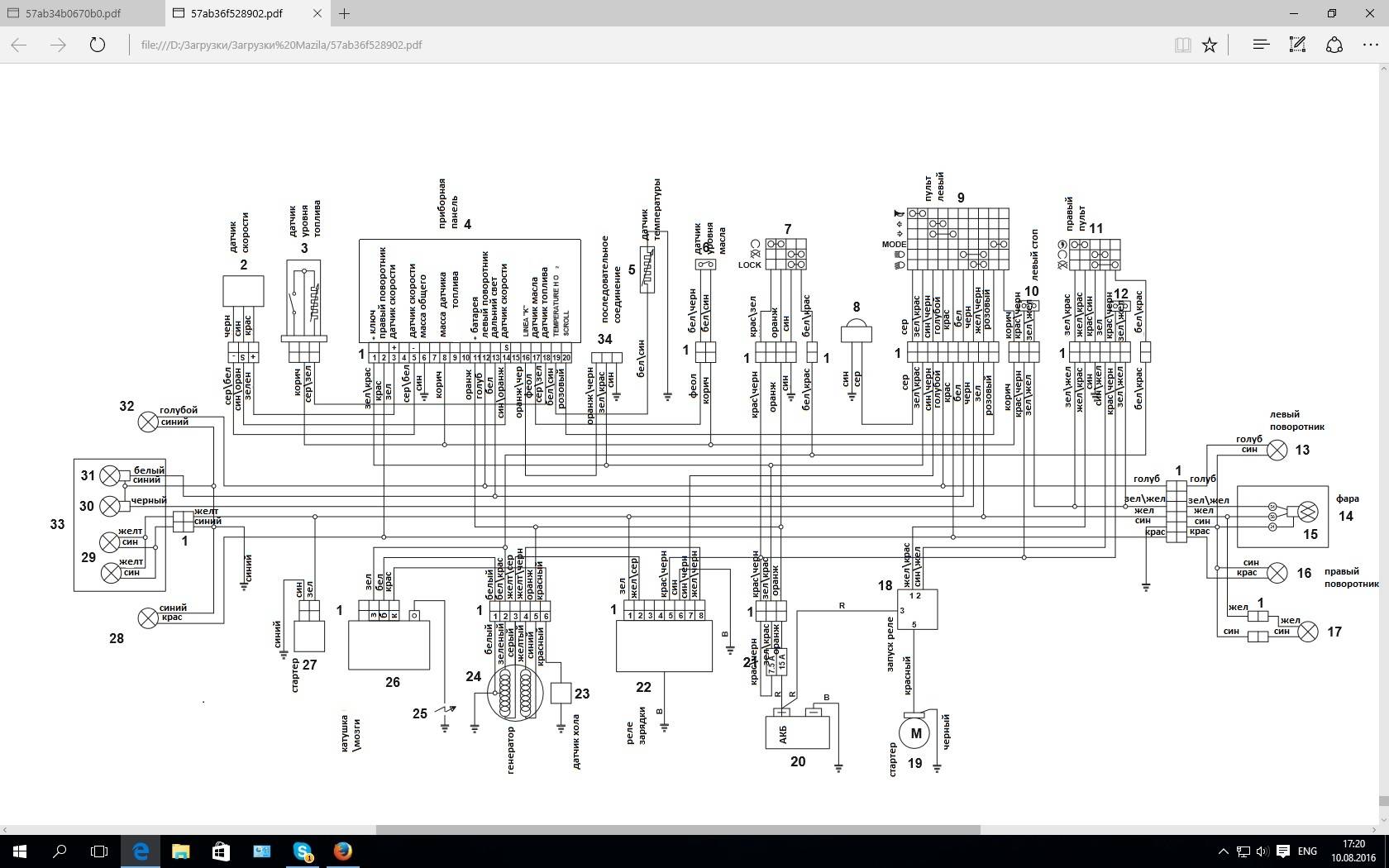

Кликните на схему для увеличения
На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.
Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27
Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?
Смотри схему и что тебе не надо не делай.Все просто
Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.
Парни спасибо за схему.помогла реально.собрал полностью новую проводку.
Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.
Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.
Можно ли починить регулятор, схема наверно простая?
Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?
При выключении зажигания двигатель не глохнет
