Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

• Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
• Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

 Загрузка …

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

• Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
• Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
• Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
• Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
• Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
• Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

• Victor Reinz;
• Elring;
• Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

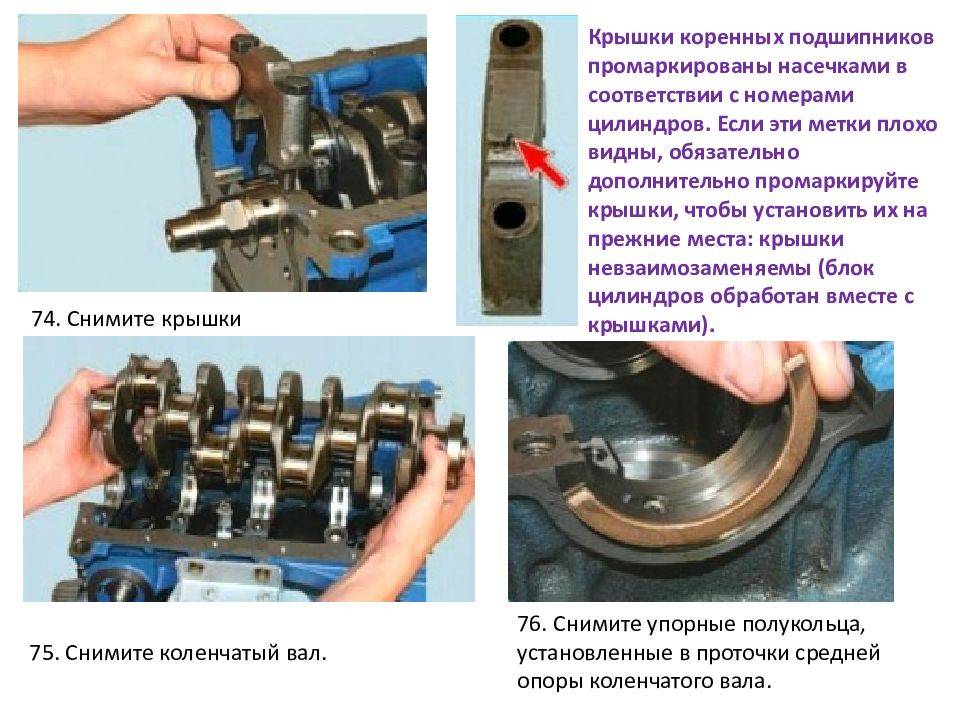

Технология демонтажа коленвала

Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:

1. Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
2. Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
3. Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.
4. Снять с коленвала подшипники, используя специальный съемник.

Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Поломки и проблемы кривошипно-шатунного механизма

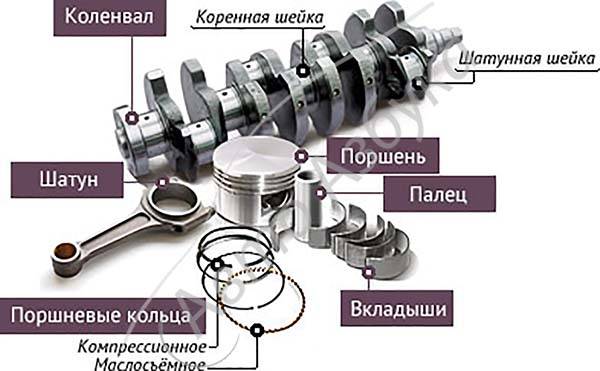

Практически все детали КШМ являются парами трения, что наглядно подтверждает схема кинематики привода автомобиля. Если диагностика данного механизма привода внутреннего сгорания выявила неисправности, необходим капитальный ремонт двигателя, так как производится его полная разборка.

Технические особенности неисправностей КШМ заключаются в износе деталей трения. Основными поломками являются:

• залегшие кольца на поршнях – из-за высокой выработки металла появляется люфт, возникает перекос и поршень заклинивается внутри цилиндра;
• износ пальцев поршневых – вместо фиксированного размера между коленвалом/поршнем расстояние получается плавающим, изменяются характеристики крутящего момента;

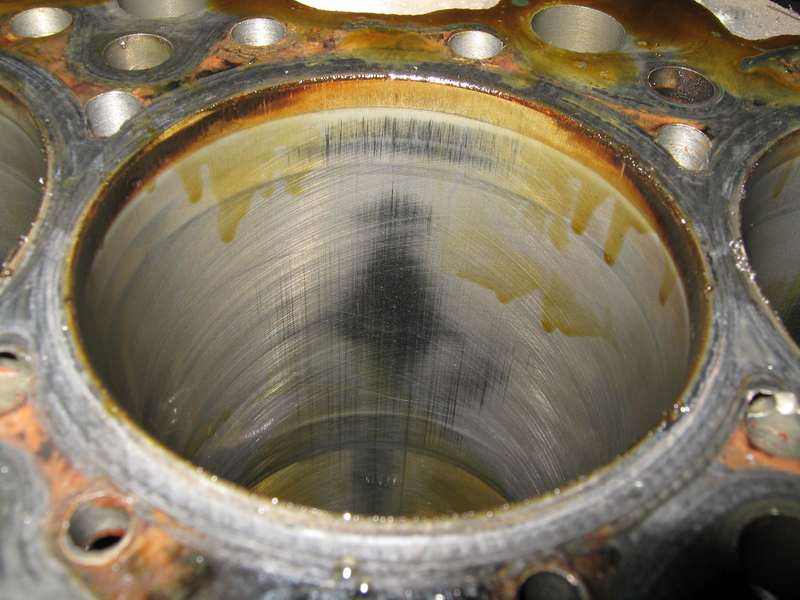

• выработка поршневой группы – стачивается зеркало цилиндра или поверхность поршня, меняются характеристики ДВС;
• износ подшипников – шатунные или коренные вкладыши сточились, возникают ударные нагрузки на вал.

Основными причинами неисправностей становятся длительные нагрузки, отсутствие ТО, низкое качество смазки или выработка ресурса привода.

Залегание колец поршневых

Указанные неисправности кривошипно шатунного механизма диагностируются по признакам:

• перебои в работе мотора;
• постоянное уменьшение в картере уровня смазки;
• отработанные газы принимают синий оттенок.

Поломка не может устраняться в домашних условиях, так как необходима высокая квалификация мастера и полная разборка двигателя.

Износ поршней и пальцев

Эти конкретные неисправности кривошипно шатунного механизма выявляются по следующим признакам:

• пальцы – независимо от режима работы мотора в верхней части блока цилиндров слышен звонкий стук, пропадающий при выкручивании свечи, увеличивающийся при наборе оборотов валом;
• поршни – выхлоп синего цвета, аналогичный предыдущему случаю стук, но только на холостых оборотах, после прогрева обычно исчезает.

После диагностики этой неисправности в обязательном порядке требуется капремонт ДВС.

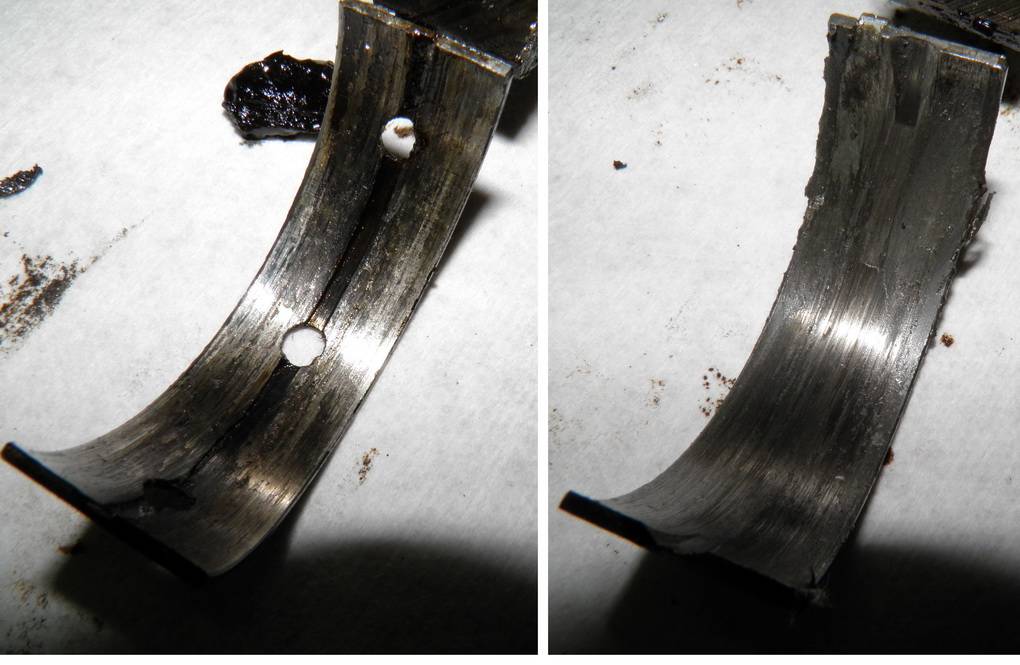

Износ подшипника шатунного и коренного

Неизбежно потребуется ремонт кривошипно шатунного механизма при выработке ресурса подшипников, о котором свидетельствуют следующие факторы:

• подшипник шатуна – сигнальная лампа извещает о недостаточном давлении смазки, стук глухой, плавающий, идет из средней части блока цилиндров;
• подшипник коренной – сигнальная лампа горит, свидетельствуя о низком давлении масла, в нижней части блока цилиндров возникает глухой стук.

По аналогии с предыдущими вариантами без капремонта обойтись не получится.

Коренной шатунный подшипник

Подвесной подшипник карданного вала

Коренные и шатунные подшипники, подшипники пальцев поршня, ползуны и другие узлы трения, не работающие в контакте с сжатыми и нагретыми газами, имеют обычно отдельную систему смазки, которая выполняется циркуляционной.  

Механизм газораспределения.

Коренные и шатунные подшипники представляют собой тонкостенные вкладыши из сталеалюминиевой полосы. Верхние половины коренных вкладышей, имеющие отверстия для прохода масла и канавки для его распределения, невзаимозаменяемые с нижними половинами. Верхние и нижние половины шатунных вкладышей взаимозаменяемые. Обе половины коренных и шатунных вкладышей имеют выдавленные выступы, которыми они устанавливаются в специальные выточки в блоке, подвесках, шатунах и крышках шатунов. Такое устройство удерживает вкладыши от перемещений.  

Коренные и шатунные подшипники, а также подшипники распределительного вала и механизма газораспределения смазываются под давлением, остальные трущиеся поверхности — разбрызгиваемым маслом. Система смазки состоит из масляного насоса с маслоприемником, масляного фильтра, центрифуги и масляного радиатора. Масляный насос ( рис. 148) крепится к крышке переднего коренного подшипника и приводится от коленчатого вала дизеля парой шестерен.  

Коренные и шатунные подшипники, крейцкопфы, регулятор и привод магнето смазываются под давлением.  

Коренные и шатунные подшипники роликовые. Все три шатунных подшипника надеваются на вал с одного конца. При окончательной установке их на шейки вала предварительно подклады-ваются разрезные вкладыши. Подшипники стопорятся на вкладышах пружинными кольцами. Шатуны соединяются с ползунами при помощи пальцев со втулками и специальных подпятников, к поверхности которых сильными пружинами прижимаются плунжеры. Таким образом, плунжеры не имеют жесткой связи с ползунами, что позволяет уменьшить требования к соблюдению соосности втулок ползунов и цилиндров насоса, облегчает сборку его и улучшает эксплуатационные качества.  

Регулируемые коренные и шатунные подшипники, залитые баббитом Б — МН ( бондратом), в первый раз подтягивать после пробега 500 — 600 км и в дальнеРшем по мере надобности. Подшипники следует затягивать так, чтобы коленчатый вал можно было повертывать заводной рукояткой yetлием одного челоьека.  

Проверяют коренные и шатунные подшипники. Обычно вскрывают не все подшипники, а лишь те, которые при работе нагрелись больше. При неудовлетворительном состоянии вскрытых подшипников вскрывают остальные.  

Проверяют коренные и шатунные подшипники. Обычно вскрывают не все подшипники, а лишь их часть, нагрев которых при работе был наибольшим. При неудовлетворительном состоянии вскрытых подшипников вскрывают остальные.  

Поршень и шатун в сборе.

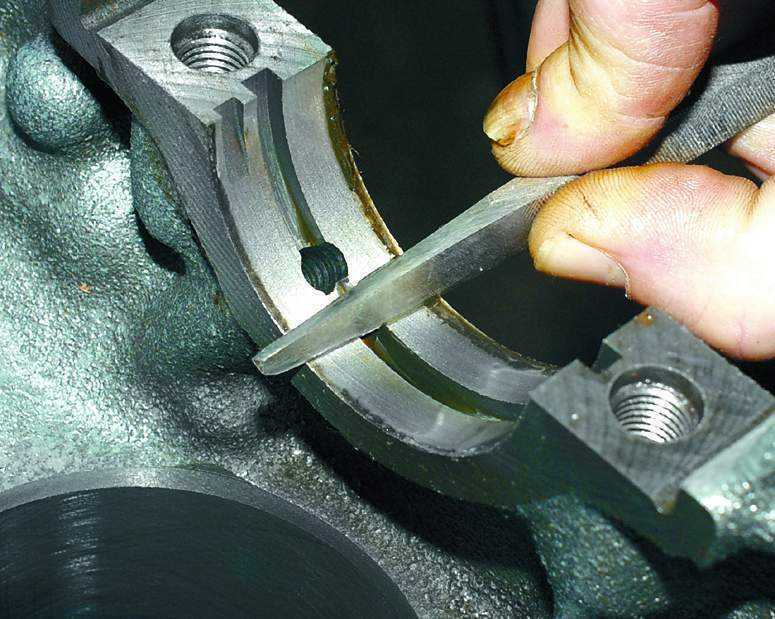

Вкладыши коренных и шатунных подшипников и постели под них выполнены с большой точностью.  

Продольный разрез автомобильного комбинированного двига-теля 8ЧН 13 / 14 ( ЯМЗ-238Н.

Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты с антифрикционным слоем из свинцовистой бронзы. В верхнем вкладыше подшипников проточена канавка для подвода масла. От проворачивания и осевого смещения вкладыши фиксируются обычным способом — выштампованными на вкладышах выступами, которые входят в пазы, выфрезерованные в опорах. Две пары бронзовых полуколец, расположенных на пятой опоре, образуют упорный подшипник коленчатого вала.  

Вкладыши коренных и шатунных подшипников изготавливают из биметаллической полосы, состоящей из малоуглеродистой стали и антифрикционного слоя свинцовистой бронзы, алюминиевого сплава АСМ или баббита. Во вкладышах тракторных двигателей применяют преимущественно сплав АСМ, а в автомобильных двигателях — баббит. Основные дефекты вкладышей: износ, выкрашивание, задиры, растрескивание или выплавление антифрикционного слоя; смятие или срезание фиксирующих выступов ( усиков), износ по наружной поверхности и по торцевым плоскостям разъема.  

Вкладыши коренных и шатунных подшипников бывают сталеалюми-ниевые или триметаллические.  

Почему стучит шатун в двигателеAutoRemka

Опытные водители знают, что самый опасный стук в моторе связан с шатуном. Если произошел износ его вкладышей или другая поломка, то с ней оперативно справиться не удастся. Тут уже не поможет заливка масла с высоким показателем вязкости, ни использование позднего зажигания, ни применение новых подкладок. Все эти меры только на время могут избавить от стука, но первопричину не устранят.

Когда стучит шатун в двигателе, то это почти всегда означает, что следует приступать к капитальному ремонту. Надо будет убирать коленвал, так как на его шейке наверняка образовался эллипс, производить проточки под вкладыши и т.п.

Как правило, стук шатуна часто особенно сильно слышен в том случае, когда сбрасывается газ. Если речь идет о дизельном движке, то стучание может быть немного другим, так как поршни в таких моторах часто достаточно плотно при работе приближаются к головке блока. И при деактивации проблемного цилиндра звук может сохраниться, но он станет похож на тот, который обычно случается при сломанном ремне для газораспределения.

Специалисты не рекомендуют медлить с ремонтом машины, у которой неисправен шатун. То есть правильное решение – доехать как можно скорее до гаража или автосервиса и там уже решать проблему. Хотя некоторые особо «живучие» движки от японских машин могли протянуть с такой поломкой месяц и более.

Почему же возникает шатунный стук? В первую очередь из-за неправильной эксплуатации. Хотя в некоторых случаях ремонта требуют моторы, у которых попросту ослабла гайка на шатуне. Если водитель внимательный и рано расслышал начинающийся стук детали, то можно будет даже избежать расточки коленного вала. Но на практике такое происходит редко, так как гайки в моторе развинчиваются крайне оперативно и в движке со сломанным шатуном ближайшие детали быстро размолотит.

При нагрузках на мотор

Еще одна довольно распространенная ситуация – появление стука только при нагрузке. Главная причина стука в двигателе в такой ситуации – появление детонации. Бензин или дизель могут воспламеняться раньше нужного момента, что приводит к некорректной работе всего ДВС. При детонации вы услышите частый и звонкий стук, который отчетливо будет проявляться в следующих ситуациях:

• во время разгона транспортного средства;
• когда водитель использует слишком высокую передачу, не соответствующую нагрузке на мотор;
• при езде с большим грузом или прицепом.

Достаточно опытные водители всегда могут определить звук детонации. Также ряд машин оснащается специальным датчиком, который информирует об этом явлении. Обычно на приборной панели вы увидите горящий значок Check Engine. Одной из главных причин детонации является использование низкокачественного топлива с малым октановым числом. При детонации на стенках цилиндров будут образовываться отложения, которые даже после использования качественного бензина будут вызывать целый ряд проблем. При этом работа неопытных автомехаников может привести к повышенной степени сжатия, а также некорректному функционированию некоторых компонентов мотора.

Подшипники качения и скольжения

У многих возникает вопрос — что долговечнее: вкладыш, покрытый мягким сплавом или металлической каленый шариковый подшипник. Большинство ответят — конечно подшипник.

Во вкладышах (подшипнике скольжения) неизменно присутствует давление масла, что подается маслонасосом и вал трудится не по плоскости скольжения, он лежит на масляной подушке. Во время работы он практически не прикасается металлической плоскости.

Насосный эффект подшипников

Шарик подшипника находится в более жестких условиях. Он работает в бензино-масляной эмульсии, едва смазан. На шариковый подшипник действуют сумасшедшие нагрузки: удары от смен нагрузок, собственная инерция шариков и сепаратора, нагрузки от шатуна. Подшипник начинает нагреваться. Нагреваясь, он интенсивно выпаривает масло с беговой дорожки, и от этого греется еще больше. На оборотах, близких к предельным, шарикоподшипник совсем прекращает смазываться. Центробежная сила выкидывает масляную пленку, а сам подшипник переходит в наивысшую стадию нагрузки — к его разрушению подключается насосный эффект самих шариков (на рисунке стрелками показаны направления выброса смазки). Каждый шарик при 7000 — 7500 оборотах начинает работать, как лопасть центробежного насоса. При этом шарики обезжиривают беговую дорожку. Подшипник начинает «гореть». Только прессовая посадка в гнездо картера немного спасает положение — дюралюминиевый картер отнимает часть тепла. Во время разборки на подшипниках, работавших на максимальных оборотах, наблюдаются характерные цвета — явный знак перегрузки по оборотам.

Кроме рассмотренного «перекрута», на долговечность оказывает большое влияние манера езды на двухтактном скутере. Резкое открытие заслонки и дергание рукоятки газа передает опорным подшипникам внезапное ускорение. Но шарики, обладая собственной массой, моментом инерции и будучи обременены нелегким сепаратором, не могут незамедлительно покатиться. В момент очень резкого ускорения коленвала они скользят и сунутся, а не катятся, что вызывет обоюдный износ и шарика и дорожки.

Нижний подшипник шатуна трудится приблизительно в тех же обстоятельствах, хоть «насосный эффект» на нем практически не выражается.

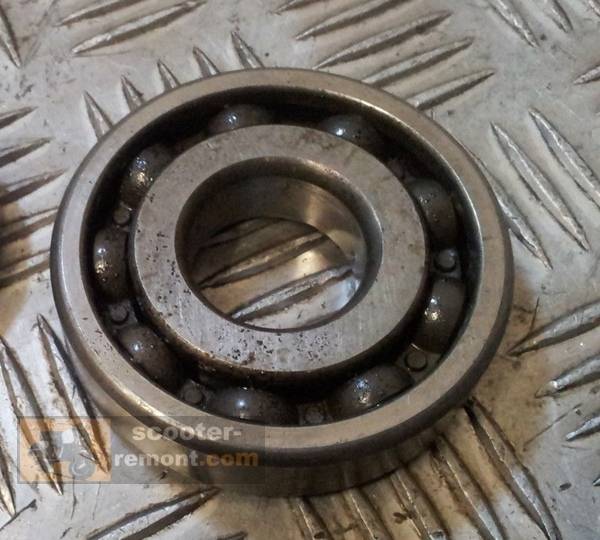

На рисунке — износ опорного подшипника коленвала (радиальный люфт). Результат — замена подшипка и ремонт или замена картера.

Многие воскрикнут: а как же спортивные моторы!? Ударные перегрузки для них нормальны! Спортбайки тянут, ревут, прыгают и скачут. Конечно, это так. Но у них исключительно краткосрочный ресурс — не десятки тысяч километров пробега, а часы! Кроме того, это недешевые двигатели с сложной системой смазки и питания. В их устройствах стараются свести до минимального количества те недочеты двухтактников, о которых Вы читали выше. В дорогих спортбайках применяют другие конструктивные подходы, другие, дорогостоящие материалы.

На каждую модель скутера и мотороллера есть инструкция, а в инструкции — рекомендованная конструктором средняя эксплуатационная скорость. Не пренебрегайте рекомендациями, не дергайте ручку газа! На уклонах, спусках, перекрестках — присбросьте газ! Давайте передохнуть всему двигателю, а подшипникам — хорошо смазаться.

голоса

Рейтинг статьи

Замена сальников: нюансы

Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.

Всегда учитывайте проверенные временем «моменты»:

• В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
• Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
• Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
• Две половинки мотора между собою смазывают герметиком.
• Расположение блоков между собою должно быть между собою параллельным.
• Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.

Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.

Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!

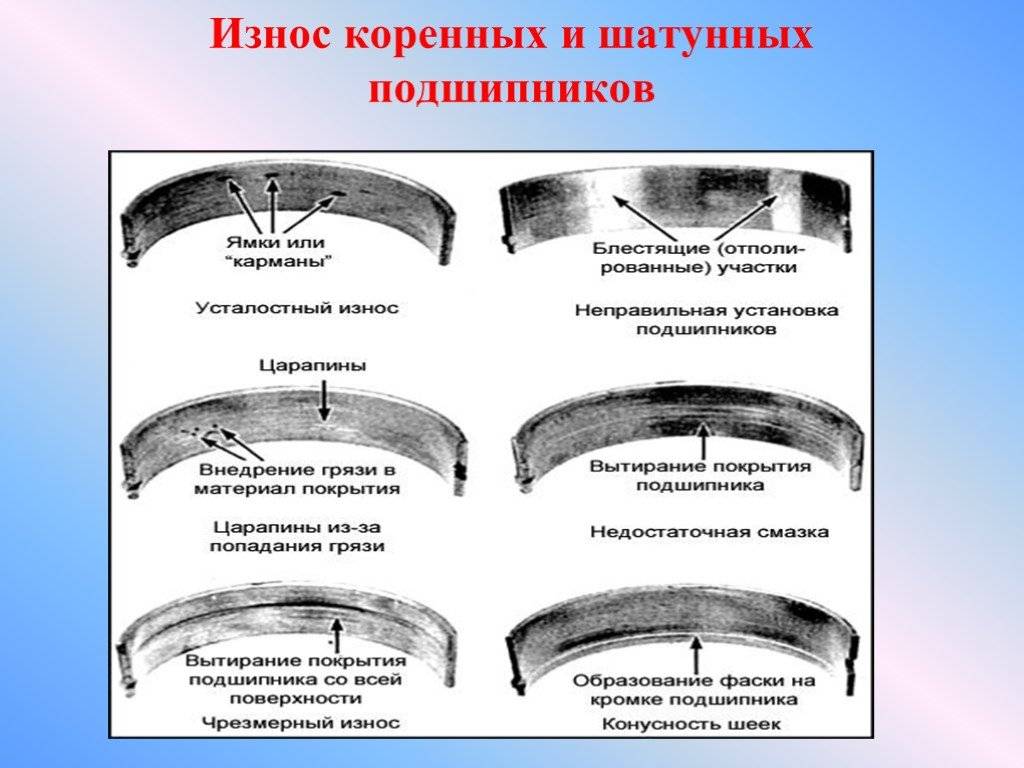

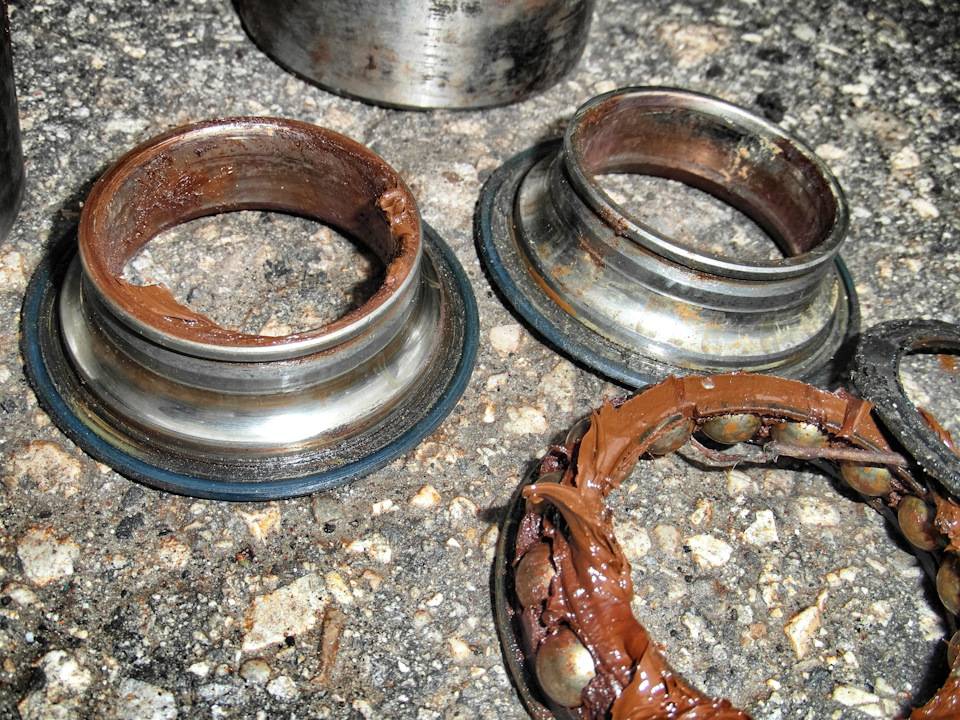

Классификация неисправных опорных подшипников по признакам

Если узел не имеет заводского брака и эксплуатировался в рамках разрешенных нагрузок, то он может проработать без замены 10-20 лет, а то и больше. Но при неправильном уходе эта цифра становится куда меньше, срок пользования может снизиться до нескольких месяцев. Для ремонта мастер должен не просто поменять одну запчасть на другую, но и устранить причину поломки, иначе все последующие элементы будут иметь аналогичную дефектацию.

Специалист обращает внимание в первую очередь на внешние признаки узла – насколько и каким образом он истерся, какие части износились и пр. А затем делает выводы, как следует обращаться с компонентом

По классификации выделяют три воздействия, провоцирующие степени износа:

• внутренние признаки – механика процесса;
• внешние силы;
• взаимодействие контактирующих поверхностей.

Они могут действовать как вместе, так и по отдельности.

Заключение и рекомендации

• Не передвигайтесь на скутере длительное время с выкрученной ручкой газа (да и вообще следует избегать выкручивания газа на максимум, разве что только на обгонах можно ускориться до максималки).
• Не следует постоянно дергать ручку газа. От этого никакого толку для вас не будет, а вот двигатель спасибо вам не скажет. Ведь можно же ускоряться плавно.
• Давайте отдыхать двигателю, разделив длительную поездку на несколько этапов. Естественно, под отдыхом мы понимаем работу скутера на холостых оборотах, а не заглушка двигателя в целом после длительной поездки. Отдыхать скутер должен на холостых оборотах, чтобы перегретые детали остыли постепенно и во время остывания смазывались маслом. Большинство двигателей двухтактных скутеров имеют жидкостную систему охлаждения, поэтому перерывы на отдых им просто необходимы. Но еще раз отметим, даже если вы уже приехали, не глушите двигатель сразу, пусть он поработает пару минут.
• На светофорах не выкручивайте полностью ручку газа при ускорении.
• На светофорах не останавливайтесь моментально, без плавного сброса газа. При подходе к светофору всегда следует замедляться, чтобы даже во время проезда его на зеленый свет, контролировать обстановку и в случае необходимости, пропустить скорую, пожарную или полицию, а может даже и какого-нибудь «обезбашенного» водителя, который не всегда готов ездить по правилам.

Еще раз стоит отметить, что тюнинг еще ни разу не привел к повышению надежности, экономичности, комфорту. Инженеры десятилетиями изучают тему комфортного передвижения на скутере, бьют голову над компромиссом между экономичностью, долговечностью и комфортом, поэтому не стоит изобретать велосипед и за свои же деньги созерцать над тем, как ваш скутер, медленно, но уверенно движется к концу своей истории.
