Износ посадочного места коренных подшипников скутера

Ход ремонтных работ

Ремонтные работы зависят от технических условий, манипуляции по восстановлению качественной эксплуатации которых проводится следующим образом:

Опорно-поворотный подшипник подвергается регулировке или замене, если наблюдается появление стуков при раскачивании колеса.
Резинка шарниров сайлентблоков заменяется.
Опорно-поворотный подшипник смазывается, а сальник заменяется. Шаровые опоры характеризуются пластмассовыми вкладышами и наполняются смазкой. Если замер уровня показал значение большее 11 мм, замена шаровой опоры обязательна.
Обновление амортизаторов. Свидетельством исправных амортизаторов является возвращение кузова авто в исходное положение при резком надавливании сверху вниз на крыло. Его замена требуется, если возвращение вверх на исходное положение реализуется исключительно с помощью пружин. Неисправность одного агрегата подразумевает парную замену. Подобная замена актуальна и для механического типа, и для потерь масла.
Передние пружины подвергаются замене, если не выполняют функцию проседания, имеют различные механические повреждения. Им также характерна парная замена.

Амортизатор ВАЗ 2107

Замена подшипников редуктора скутера

В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.

Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:

на корпусе;
на промежуточном валу;
на крышке редуктора.

Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона

Процесс замены проводиться следующими действиями:

Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
После проводиться демонтаж старых подшипников;
Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.

Подшипники качения подлежат замене при наличии одного из повреждений:

усталостные раковины на дорожках и телах качения;
коррозионные раковины на дорожках и телах качения;
трещины, сколы бортов, колец;
трещины колец, роликов, шариков;
трещины, излом сепаратора;
задиры на рабочих поверхностях колец и тел качения;
износ и обрыв заклепок сепаратора;
забоины на сепараторе;
рифление на рабочих поверхностях колец и тел качения;
выработка на рабочих поверхностях колец и тел качения;
вмятины на рабочих поверхностях;
поверхностная коррозия на рабочих поверхностях подшипника;
цвета побежалости на рабочих поверхностях;
увеличение радиального зазора.

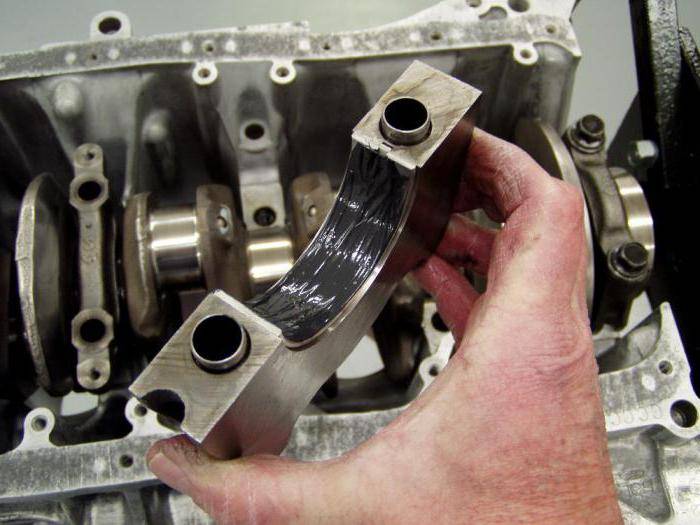

Шатунные и коренные вкладыши — как определить износ

Коленчатый вал силового агрегата в процессе работы попадает под влияние температурного и механического воздействия. Конструкция кривошипно-шатунного механизма поддерживается вкладышами. Последние выполняют роль подшипников скольжения. Изготовлены элементы из металла и выглядят в форме ровного геометрического полукольца. Так как на эту деталь приходится повышенная нагрузка, производитель защищает ее при помощи дополнительного слоя на поверхности — антифрикционного покрытия.

При износе элементов во время работы двигателя может появляться стук

Основные детали вращения в двигателе внутреннего сгорания закрепляются и работают при помощи этих элементов. Все они могут отличаться по конструкции и назначению. Коренные вкладыши находятся внутри моторного отсека. Главная задача этих элементов — фиксация коленвала и облегчение его работы. Изготовлены детали в форме полуколец, которые охватывают шейки коленчатого вала. Данный вид вкладышей можно назвать опорой коленвала внутри блока мотора. При износе элементов во время работы двигателя может появляться стук.

Шатунные элементы установлены в нижней головке шатунов для обеспечения их вращения. Для этих деталей вкладыши играют роль опоры. В этом же месте располагаются упорные кольца коленвала, которые не опускают осевого перемещения. Вкладыш такого типа изготовлен из многослойной структуры. В основе лежит пластина из стали с антифрикционным покрытием.

Еще один признак износа вкладышей — понижение давления в масле

Оба вида вкладышей во время работы должны обильно смазываться, поэтому плотный контакт между трущимися поверхностями в рабочем состоянии должен отсутствовать. В элементах предусмотрены отверстия для масла и замки. Все вкладыши, использующиеся в автомобилестроении, можно поделить на 2 группы — биметаллические и триметаллические. В основе первых присутствует пластина из металла, толщина которой составляет 0.9 — 4 мм. На поверхности пластины есть антифрикционное покрытие. Защитный слой изготовлен из сплавов меди, свинца, олова и алюминия. При помощи такой защиты вкладыши могут функционировать даже с поверхностью, которая имеет геометрические дефекты. Триметаллические элементы имеют в конструкции третий слой толщиной 0.012 — 0.025 мм. Он включает в себя сплавы свинца, олова и меди.

По одному звуку можно отличить изношенные шатунные и коренные вкладыши

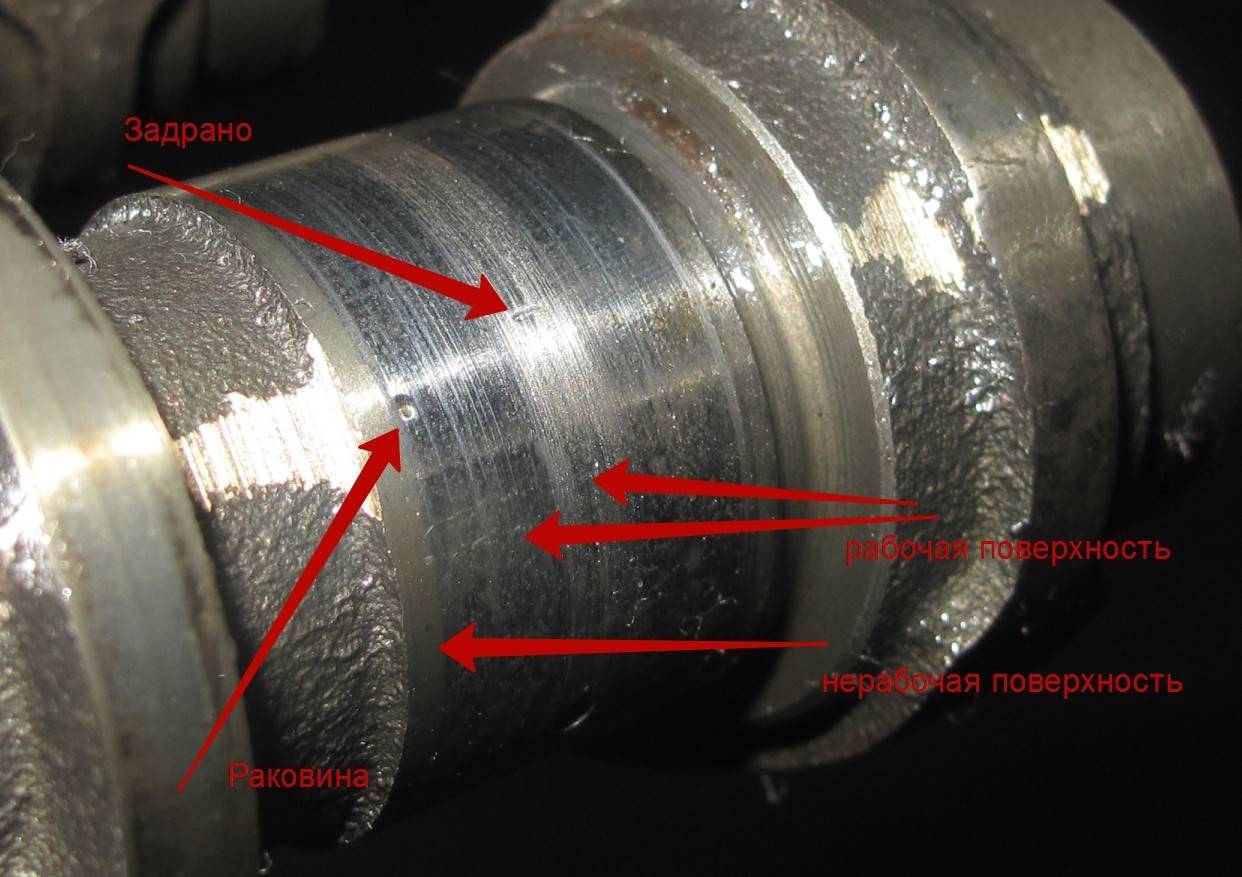

Износ вкладышей. Со временем подшипники скольжения начинают изнашиваться и требуют замены. Об этом может говорить потеря мощности мотора и стуки во время его работы. По одному звуку можно отличить изношенные шатунные и коренные вкладыши. Первые издают более резкий стук. Они могут хорошо прослушиваться на холостых оборотах во время резкого нажатия на педаль газа. Чтобы провести диагностику, можно отключать по очереди свечу у каждого цилиндра. Еще один признак износа после стука — резкое снижение давления масла. Нужно проявлять особую внимательность, так как это может быть единственной причиной. Дефекты на поверхности элементов могут говорить о том, что в систему попадает грязь. А мусор здесь является первой причиной преждевременного выхода из строя элементов.

Если заклинит шейка коленчатого вала, автомобиль не сможет передвигаться. Как правило, возникает такая проблема из-за износа коренных элементов. Между ними и шейками образуется расстояние, что приводит к появлению стуков и другим шумам. Давление масла при таком явлении резко снижается.

Итог. Шатунные и коренные вкладыши в автомобиле периодически выходят из строя. Об этом может говорить появление стука на холостых оборотах и падение давления масла.

Размеры взаимодействующих колец

Внутренние кольца обозначаются — WS;
Наружные кольца — GS;
Упорные кольца — AS (особо тонкие) и LS (с направляющей).

Таблица размеров взаимодействующих колец

Взаимодействующие кольца	Размеры (мм)
AS…	LS…	GS811…	WS811…	dgs	Dws	B	Bas	r
AS 2035	LS2035	GS81104	WS81104	21	35	2,75	1	0,3
AS 2542	LS 2542	GS81105	WS81105	26	42	3	1	0,6
AS 3047	LS 3047	GS81106	WS81106	32	47	3	1	0,6
AS 3552	LS 3552	GS81107	WS81107	37	52	3,5	1	0,6
AS 4060	LS4060	GS81108	WS81108	42	60	3,5	1	0,6
AS 4565	LS 4565	GS81109	WS81109	47	65	4	1	0,6
AS 5070	LS 5070	GS81110	WS81110	52	70	4	1	0,6
AS 5578	LS 5578	GS81111	WS81111	57	78	5	1	0,6
AS 6085	LS 6085	GS81112	WS81112	62	85	4,75	1	1
AS 6590	LS 6590	GS81113	WS81113	67	90	5,25	1	1
AS 75100	LS 75100	GS81115	WS81115	77	100	5,75	1	1
AS 80105	LS 80105	GS81116	WS81116	82	105	5,75	1	1
AS 85110	LS 85110	GS81117	WS81117	87	110	5,75	1	1

Ремонт коленвала на скутере 4т

Блок «двигатель-трансмиссия» извлечен из рамы скутера (см. Силовой агрегат — снятие и установка).

1. Сливаем масло из двигателя (см. Моторное масло — замена). ( Если не планируется разбирать картер двигателя (извлекать коленчатый вал), масло из двигателя можно не сливать )

2. Пассатижами снимаем пружинный хомут с шланга отвода картерных газов.

3. Снимаем со штуцера крышки головки цилиндра шланг отвода картерных газов.

4. Отворачиваем болты крепления крышки головки цилиндра.

Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.

5. Снимаем крышку головки цилиндра.

6. Отворачиваем гайки крепления впускного патрубка.

7. Снимаем впускной патрубок в сборе с карбюратором и отводим его в сторону. Для удобства проведения дальнейшей работы можно снять карбюратор в сборе с впускным патрубком, ослабив хомут патрубка воздушного фильтра (см. Карбюратор переменного разрежения — разборка, промывка и сборка).

8. Отворачиваем гайки выпускной трубы.

9. Отворачиваем все гайки и болты, крепящие глушитель к картеру силового агрегата и снимаем выпускную систему в сборе.

Перед тем, как приступить к разборке механизма газораспределения, необходимо уточнить, как выставлены фазы ГРМ. Для этого устанавливаем поршень в ВМТ такта сжатия (см. Регулировка клапанных зазоров), при этом запоминаем, каким образом расположились установочные метки и кулачки на приводной звездочке распределительного вала. Это необходимо для того, чтобы при сборке не возникло трудностей с правильной установкой фаз ГРМ, если технология установки будет отличаться от стандартной.

11. Отворачиваем болт натяжителя цепи ГРМ.

12. Извлекаем болт и пружину натяжителя цепи ГРМ.

13. Отворачиваем болты корпуса на-тяжителя цепи ГРМ.

14. Снимаем натяжитель цепи ГРМ.

15. Отворачиваем гайки крепления опоры коромысел клапанов.

16. Снимаем уплотнительные шайбы опоры коромысел.

17. Снимаем опору коромысел в сборе.

18. Снимаем цепь привода ГРМ со звездочки распределительного вала, придерживая ее так, чтобы она не провалилась в картер.

19. Извлекаем распределительный вал из головки цилиндра, придерживая цепь ГРМ.

20. Привязываем цепь ГРМ отрезком проволоки или шнурком к любому удобному месту на блоке. Это не позволит цепи упасть внутрь двигателя.

21. Отворачиваем болты крепления головки цилиндра.

22. Снимаем головку цилиндра, пропустив цепь ГРМ сквозь колодец, вместе с привязанной к ней проволокой.

Вероятно, головка окажется «прикипевшей» к цилиндру, и чтобы стронуть ее с места, будет необходимо нанести несколько легких ударов киянкой или резиновым молотком с боков. Категорически запрещается отрывать головку при помощи отверток или подобных инструментов! Это приведет к деформации посадочных плоскостей цилиндра и головки и нарушению герметичности соединения.

23. Снимаем прокладку головки цилиндра.

24. Извлекаем из цепного колодца успокоитель цепи ГРМ.

25. Снимаем цилиндр со шпилек.

Вероятно, цилиндр, так же, как и головка, окажется прикипевшим к картеру. Чтобы стронуть его с места, необходимо так же нанести несколько легких ударов киянкой или резиновым молотком с боков, после чего снять цилиндр руками. Категорически запрещается отрывать цилиндр при помощи отверток или подобных инструментов! Это приведет к деформации посадочных плоскостей цилиндра и картера и нарушению герметичности соединения.

Перед тем, как приступить к последующим работам, рекомендуется закрыть кривошипную камеру чистой тканью или бумагой во избежание попадания в нее грязи и мелких деталей.

26. Снимаем прокладку цилиндра и, если она приклеилась к плоскостям цилиндра или картера, аккуратно счищаем остатки ножом, стараясь не поцарапать плоскости.

27. Извлекаем из бобышки поршня стопорные кольца, пользуясь тонкими плоскогубцами и шилом.

28. Извлекаем из поршня поршневой палец и снимаем поршень (подробнее см. Двухтактный двигатель — разборка и сборка).

29. Дальнейшая разборка четырехтактного двигателя производится аналогично разборке двухтактного двигателя (см. Двухтактный двигатель — разборка и сборка).

Дефектовка деталей ЦПГ производится аналогично дефектовке деталей двухтактного двигателя (см. Двухтактный двигатель — разборка и сборка).

Коренной шатунный подшипник

Подвесной подшипник карданного вала

Коренные и шатунные подшипники, подшипники пальцев поршня, ползуны и другие узлы трения, не работающие в контакте с сжатыми и нагретыми газами, имеют обычно отдельную систему смазки, которая выполняется циркуляционной.

Механизм газораспределения.

Коренные и шатунные подшипники представляют собой тонкостенные вкладыши из сталеалюминиевой полосы. Верхние половины коренных вкладышей, имеющие отверстия для прохода масла и канавки для его распределения, невзаимозаменяемые с нижними половинами. Верхние и нижние половины шатунных вкладышей взаимозаменяемые. Обе половины коренных и шатунных вкладышей имеют выдавленные выступы, которыми они устанавливаются в специальные выточки в блоке, подвесках, шатунах и крышках шатунов. Такое устройство удерживает вкладыши от перемещений.

Коренные и шатунные подшипники, а также подшипники распределительного вала и механизма газораспределения смазываются под давлением, остальные трущиеся поверхности — разбрызгиваемым маслом. Система смазки состоит из масляного насоса с маслоприемником, масляного фильтра, центрифуги и масляного радиатора. Масляный насос ( рис. 148) крепится к крышке переднего коренного подшипника и приводится от коленчатого вала дизеля парой шестерен.

Коренные и шатунные подшипники, крейцкопфы, регулятор и привод магнето смазываются под давлением.

Коренные и шатунные подшипники роликовые. Все три шатунных подшипника надеваются на вал с одного конца. При окончательной установке их на шейки вала предварительно подклады-ваются разрезные вкладыши. Подшипники стопорятся на вкладышах пружинными кольцами. Шатуны соединяются с ползунами при помощи пальцев со втулками и специальных подпятников, к поверхности которых сильными пружинами прижимаются плунжеры. Таким образом, плунжеры не имеют жесткой связи с ползунами, что позволяет уменьшить требования к соблюдению соосности втулок ползунов и цилиндров насоса, облегчает сборку его и улучшает эксплуатационные качества.

Регулируемые коренные и шатунные подшипники, залитые баббитом Б — МН ( бондратом), в первый раз подтягивать после пробега 500 — 600 км и в дальнеРшем по мере надобности. Подшипники следует затягивать так, чтобы коленчатый вал можно было повертывать заводной рукояткой yetлием одного челоьека.

Проверяют коренные и шатунные подшипники. Обычно вскрывают не все подшипники, а лишь те, которые при работе нагрелись больше. При неудовлетворительном состоянии вскрытых подшипников вскрывают остальные.

Проверяют коренные и шатунные подшипники. Обычно вскрывают не все подшипники, а лишь их часть, нагрев которых при работе был наибольшим. При неудовлетворительном состоянии вскрытых подшипников вскрывают остальные.

Поршень и шатун в сборе.

Вкладыши коренных и шатунных подшипников и постели под них выполнены с большой точностью.

Продольный разрез автомобильного комбинированного двига-теля 8ЧН 13 / 14 ( ЯМЗ-238Н.

Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты с антифрикционным слоем из свинцовистой бронзы. В верхнем вкладыше подшипников проточена канавка для подвода масла. От проворачивания и осевого смещения вкладыши фиксируются обычным способом — выштампованными на вкладышах выступами, которые входят в пазы, выфрезерованные в опорах. Две пары бронзовых полуколец, расположенных на пятой опоре, образуют упорный подшипник коленчатого вала.

Вкладыши коренных и шатунных подшипников изготавливают из биметаллической полосы, состоящей из малоуглеродистой стали и антифрикционного слоя свинцовистой бронзы, алюминиевого сплава АСМ или баббита. Во вкладышах тракторных двигателей применяют преимущественно сплав АСМ, а в автомобильных двигателях — баббит. Основные дефекты вкладышей: износ, выкрашивание, задиры, растрескивание или выплавление антифрикционного слоя; смятие или срезание фиксирующих выступов ( усиков), износ по наружной поверхности и по торцевым плоскостям разъема.

Вкладыши коренных и шатунных подшипников бывают сталеалюми-ниевые или триметаллические.

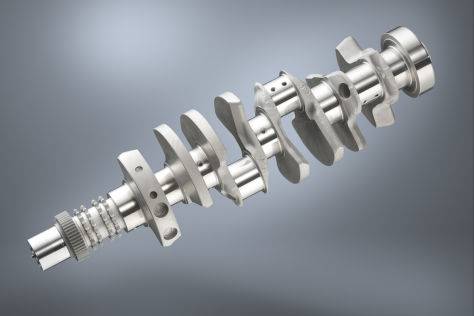

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Назначение, где располагаются

Полукольца или полумесяцы, шайбы — называют их по-разному, имеют особое предназначение. Они удерживают коленвал от осевого смещения или продольного люфта. По сути, это подшипники специального типа, устанавливающие необходимый зазор.

В классическом 4-цилиндровом двигателе коленчатый вал имеет минимум 5 опорных точек или коренных шеек. Площадь их контакта достаточно велика. Это увеличивает силу трения, которая становится ещё больше при касании щёчек с опорами. Чтобы минимизировать конструктивный дисбаланс, шейки делаются шире опор. Но такое решение вызывает продольный люфт, что априори недопустимо, так как детали КШМ начинают от этого выходить из строя раньше срока.

Металлические стопоры в виде полумесяца — как раз и есть то самое эффективное решение, позволяющее оставить классическую конструкцию, при этом, исключая осевое смещение. Подшипник этот отличается от стандартного вкладыша наличием боковых упоров или буртиков. Поверхности зон, которыми коленвал соприкасается с ними — также видоизменены. В частности, сделаны под кольцо.

Для снижения продольного люфта подходят также шайбы — неразъёмные кольца, устанавливаемые строго в специально предназначенное для них место. Однако такие стопорные элементы редко используются, так как стопорные подшипники плотнее примыкают к поверхностям, равномернее истираются, более просты для монтажа и съёма. Да и самое главное — шайба устанавливается только на задней коренной шейке, а полумесяцы можно ставить на любую шейку.

Конструктивно стопорный элемент очень прост. Основа из сплошного бронзового или стального материала, на который, в некоторых случаях, наносится антифрикционный защитный слой. Обязательно предусмотрены канавки или выемки для свободного пропуска смазки, а также особые штифты, усиливающие фиксацию.

Упорные полукольца располагают между опорой блока и щётками коленвала. Здесь они в максимальной степени удерживают его от осевого перемещения, люфта. Устанавливают на различных шейках. Например, у ВАЗ-2106 — на 5-м коренном подшипнике, который со стороны маховика первый. А вообще, по такой схеме:

передний — на третьей или одной из центральных шеек;
задний — на задней шейке.

Используются при этом либо 2, либо 4 полукольца. Если применяют два, то они ставятся в выемках нижней крышки бугеля. А если четыре — верхней опоры и съёмного бугеля (как на моторах тракторов). Бывают также силовые агрегаты с одним стопорным полумесяцем коленвала или просто шайбой.

Фотоотчет: Разборка двигателя 157QMJ скутера Atlant (150CC)

Двигатель 157 QMJ объемом 150 CC который мы сегодня будем разбирать устанавливается на очень популярные у нас в России скутеры имеющие разные торговые названия: Atlant, Racer, Pioneer, перечислять все модели скутеров на которые устанавливается этот двигатель нет особого смысла.

Что можно сказать об этом двигателе? В общем-то двигатель неплох, есть небольшой потенциал для тюнинга, имеет очень надежный механизм кикстартера, на этом двигателе установлен мощный генератор который позволяет устанавливать дополнительные электроприборы, ну и. т. д.

К сожалению все этапы разборки двигателя в одной статье разместить не получится, поэтому по аналогии с предыдущими статьями о разборке двигателей, в статье будут проставлены ссылки которые вас приведут на страницу, где разборка отдельно взятого механизма или узла будет описана более детально.

Обратная сборка и ремонт двигателя 157QMJ подробно описана в статье: Ремонт и сборка двигателя 157 QMJ скутера Atlant (150 СС)
Выкатываем двигатель из рамы, подробности в статье: Как снять двигатель с рамы скутера
Снимаем оба вариатора, подробности в статье: Как снять вариатор скутера доступными инструментами
Снимаем кожухи охлаждения и генератор, подробности в статье: Как снять генератор с двигателя скутера
Снимаем стартер, подробности в статье: Как снять стартер с двигателя скутера
Снимаем заднее колесо, подробности в статье: Как снять заднее, переднее колесо скутера

Сливаем масло, укладываем двигатель на какую нибудь чистую поверхность и начинаем разборку двигателя с снятия поршневой, как снять поршневую подробно написано в статье: Как снять поршневую с двигателя скутера

Откручиваем все крепежные болты на крышке двигателя и обстукиваем ее деревянной киянкой со всех сторон.

Снимаем крышку, не теряя при этом направляющие втулки-их там две (отмечены стрелками).

Вынимаем промежуточную шестерню стартера

При помощи старой ненужной отвертки и молотка отворачиваем гайку обгонной муфты (резьба левая).

Снимаем гайку и шайбу

Снимаем с вала шестерню обгонной муфты

Откручиваем два болта на кожухе масляного насоса

Снимаем обгонную муфту с цапфы

Обратите внимание как сильно растянута цепь привода масляного насоса-придется заменить. Вынимаем шпонку из цапфы

Вынимаем шпонку из цапфы

Вставляем под зуб звездочки масляного насоса оловянный пруток или палочку и откручиваем гайку.

Снимаем звездочку с оси привода масляного насоса вместе с цепью

Вынимаем ось масляного насоса и убираем ее куда нибудь подальше

Откручиваем последний крепежный болт

Обстукиваем половинки картера со всех сторон и разъединяем их, не теряем при этом направляющие втулки (показаны стрелками).

Вставляем немного заточенный пруток в центр цапфы коленчатого вала и молотком сбиваем цапфу с шестерни кикстартера (для этого достаточно одного не сильного удара).

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Первое, что нам нужно будет сделать:

Глушить снять очень легко и просто: отворачиваем на головке блока цилиндров две гайки и два болта, которыми глушитель крепится к раме (139QMB) или усилителю заднего колеса (157 QMJ)

Кожухи охлаждения снимаются еще проще: отворачиваем все болты и саморезы, которые крепят кожухи к двигателю и снимаем.

Фотоотчет: Как снять генератор скутера?

Генератор не такая простая штука и чтобы его снять придется немного попотеть. Ну и в дополнение ко всему, если у вас нет под боком хотя бы минимальной материально-технической базы, то за одно и прикупить съемники. Без них к сожалению никуда. Можно конечно обойтись и без съемников и такие прецеденты в моей практике уже встречались, но не о них пойдет сегодняшняя речь.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

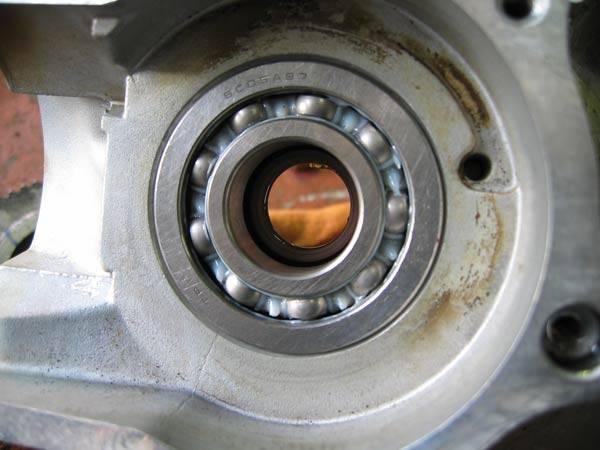

Снятие подшипника коленвала

Теперь рассмотрим, как снять подшипник коленвала. Существует два варианта:

Для извлечения детали можно изготовить крючок своими руками. Для этого понадобится отрезок прута длиной около 400 мм и диаметром от 6 до 8 мм, а также металлический цилиндр со сквозным отверстием, диаметр которого больше, чем прут.

Крюк делается так:

отступите 10 мм от края прута и загните этот небольшой край под углом в 90 градусов;
оденьте цилиндр на стержень;
на другом конце прута закрепите отрезок так, чтобы получилось Т-образное окончание.

Чтобы извлечь подшипник, нужно вставить металлический стержень в его обойму и зацепить деталь изготовленным загибом. Стуча по Т-образному окончанию и с каждым ударом проворачивая стержень, можно вытащить нужную деталь.

Если вы не хотите изготавливать приспособление или у вас нет подходящих материалов, можно снять подшипник с коленвала при помощи болта или металлического цилиндра диаметром 14,5 мм. Подобрать болт и цилиндр нужно так, чтобы они входили в отверстие с небольшим запасом в диаметре ― не очень свободно и не очень туго.

Порядок демонтажа в этом случае таков:

для начала необходимо залить солидол или другую смазочную жидкость в пространство за подшипником через соответствующее отверстие;
цилиндр или болт сначала вставляется во внутреннюю обойму, а потом забивается до упора молотком;
как только стержень полностью войдёт в отверстие, добавьте ещё смазывающей жидкости;
из-за большого количества смазки и давления стержня подшипник выйдет из гнезда коленчатого вала.

Предварительные работы

В случае если становится ясно, что без ремонта силового устройства не обойтись, нужно выявить степень износа всех элементов и определить необходимые размеры вкладышей коленвала.Большинство автолюбителей решают задачу подбора габаритов путем визуального осмотра, для большей точности можно воспользоваться микрометром

Также стоит обратить внимание на возможность проведения расточки. При обнаружении прокручивания элементов, их необходимо сразу же заменить на новые

До начала ремонта это можно определить по работе двигателя, в частности он может часто глохнуть, или по специфическим звукам коленчатого вала. При заклинивании шеек дальнейшее движение становится невозможным.

Независимо от имеющейся ситуации, все детали механизмов должны быть тщательно осмотрены. На шейках могут присутствовать повреждения волнообразного вида, которые легко ощутить руками, в этом случае необходимо провести расточку и поставить ремонтные детали, размеры которых соответствуют установочному месту. Из-за большого количества повреждений может потребоваться более интенсивная расточка, и как следствие, потребуются детали размером, совершенно отличающимся от прежних. Поэтому шатунный вкладыш коленвала приобретается после осуществления всех процедур, так можно избежать необходимости возврата элемента в магазин.

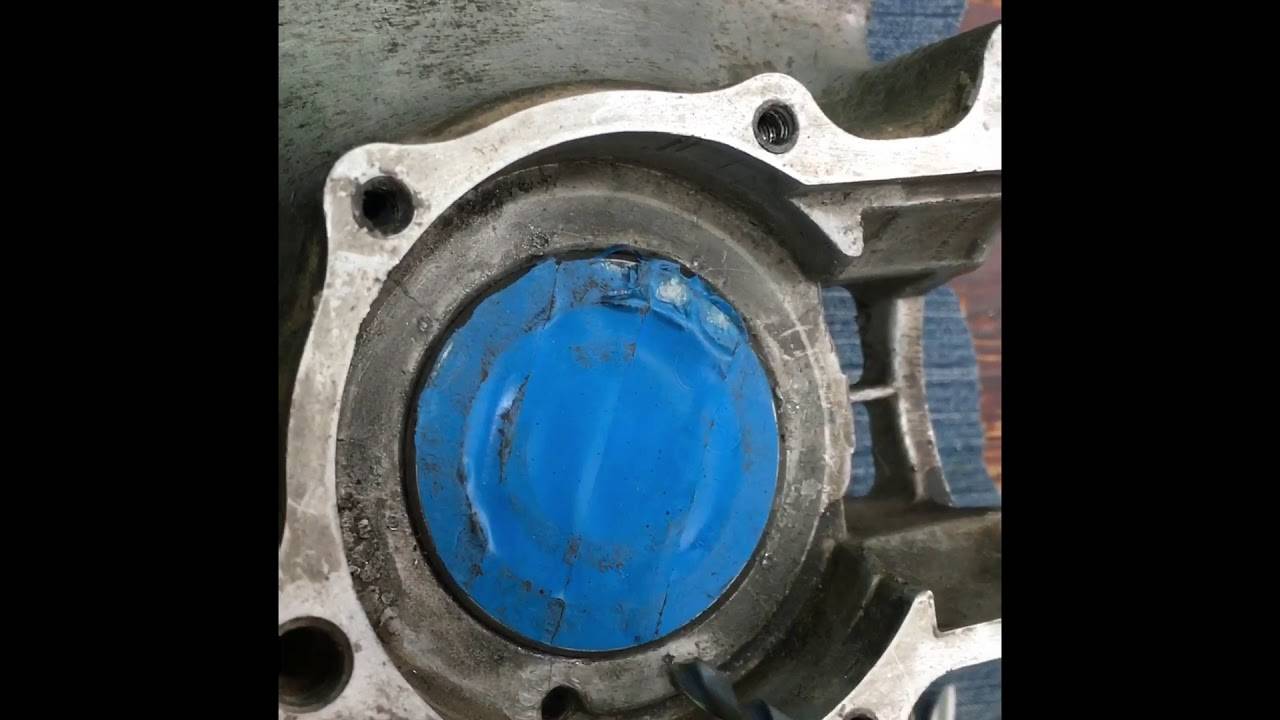

Износ посадочного места коренных подшипников скутера – как это происходит
