Как снять вариатор скутера
К сожалению, задача снять вариатор с двигателя скутера без использования специальных инструментов на практике оказывается трудновыполнимая, а во многих случаях бывает невозможной.
Стоит предупредить: попытки снять вариатор «колхозными способами» ни к чему хорошему не приведут, лучше потратьте немного времени на изготовление съемников и не испытывайте «судьбу», но это так — дружеский совет .
В зависимости от модели скутера, крыльчатка переднего вариатора может быть разной конструкции, что потребует использование разных типов съемников для ее снятия.

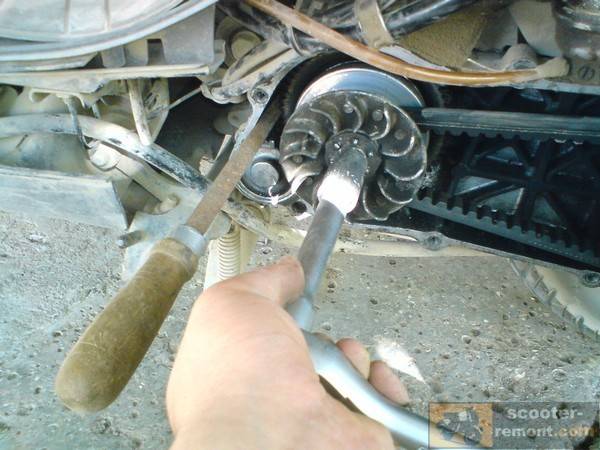

Вставляем штифты съемника в специальные отверстия в крыльчатке, одеваем на гайку ключ упираем во что нибудь рычаги съемника или просто держим его рукой (если сможете удержать) и откручиваем гайку на цапфе (резьба правая). Съемник у нас будет самодельный, изготовить его — легко и просто.
Конструкцию съемника легко понять по фото. Да и что тут собственно понимать? Две пластины скрепленные между собой болтом на концах которых приварены штифты — работы на полчаса…
Для снятия переднего вариатора другого типа — используем съемник немного другой конструкции: к подходящему металлическому кольцу приварены несколько обрезков с зубьями от старой ненужной тарелки вариатора и кусок шины, чтобы было его за что держать.
Точно также, одеваем съемник на наружный шкив вариатора, упираем рычаг во что нибудь или просто держим и откручиваем гайку.
Убираем ремень, поддеваем пальцами изнутри передний вариатор и снимаем его с цапфы.
Точно также, для снятия заднего вариатора: вставляем штифты съемника в отверстия барабана сцепления, упираем рычаги съемника во что нибудь или держим, и ключом отворачиваем гайку на первичном валу заднего редуктора.
Снимаем барабан сцепления с вала затем снимаем задний вариатор. Если кому интересно как можно разобрать задний вариатор — читаем статью: Как разобрать задний вариатор скутера
Такой тип переднего вариатора можно будет открутить с помощью цепного съемника. Для такой работы съемник желательно выбрать по мощнее. Примерно вот такой.
Аккуратно оборачиваем цепь вокруг крыльчатки вариатора, держим или упираем во что нибудь рычаг съемника и откручиваем гайку.
scooter-mania.ru
Замена ремня вариатора на скутере
Обычно в нормальных условиях ремень вариатора скутера способен прослужить на протяжении 6-ти тысяч км. На износ ремня может влиять и манера езды пилота скутера, и длительный простой скутера. Проверять состояние ремня рекомендуется через каждые 1,5 — 2 тыс. километров.
Признаки износа ремня вариатора можно легко определить визуально. Чаще всего износившийся ремень начинает проскальзывать (бывает, что проскальзывает ремень не из-за износа, а из-за ослабления пружины ведомого шквала), ухудшая динамику скутера. Но даже при отсутствии проскальзывания стоит лишний раз взглянуть на ремень: если на нем имеются трещины, то скорее всего ремень скоро придет в негодность. Трещины могут быть как продольными, так и поперечными.
Для замены ремня вариатора необходимы: новый ремень, специальный съемный или газовый ключ, ключи или головки для снятия крышки вариатора, возможно молоток и плоскогубцы, отвертка.
Снятие старого ремня.
Поставьте скутер на его центральную подножку. Открутите болты, крепящие правую часть крышки вариатора, после чего открепите такие-же болты с левой половины. Снимите крышку вариатора. Вытащите аккуратно бендикс стартера. Выкрутите гайку центробежного сцепления. Далее очень может пригодиться помощник, который должен сзади скутера сильно надавить, максимально сжав амортизатор, и одновременно выжать задний тормоз.
Снимите ремень вариатора, возможно придется использовать молоток. Для снятия, нужно раздвинуть руками половины шкива сцепления, после чего надо будет протолкнуть ремень к основанию.
Установка ремня вариатора.
Перед установкой обязательно посмотрите направление ремня, которое показано стрелками. Бывает, что на ремне нет стрелок, что означает о возможности установки его в любом направлении. После установки, закрутите все как было в обратном порядке.
Если у вас другой тип двигателя.
После снятия крышки вариатора, нужно открутить гайку от ведущего шкива специальным съемным либо подошедшим гаечным ключом(так-же можно обойтись и газовым ключом), предварительно нужно фиксировать неподвижную щеку вариатора.
Ремень вариатора снимается в сборе с неподвижной щекой. Далее нужно снять внутреннюю часть шкива с вала. После этого стоит снять ролики вариатора с его корпуса и проверить их на наличие износа. Рабочую часть ведущего шкива так-же следует осмотреть и убедиться в отсутствии повреждений.
Тщательно очистите детали от загрязнений (часто бывает довольно-много резиновой пыли от старого ремня и роликов), затем установите шкив на место. Установите на ведомый шкив новый ремень, протолкните его на внутренний радиус, раздвигая половины шкива. Чтобы ремень принял рабочее положение при минимальной скорости, прокрутите вариатор несколько оборотов. Осталось собрать корпус вариатора и закрутить крепежные детали.
19. Снятие и установка вариатора
РАЗБОРКА
Прежде всего, нужно снять левую нижнюю часть облицовки скутера. Не уговаривайте себя, что и когда она на месте, вся «механика» доступна: облицовки, как правило, мешают. Не переусердствуйте: усики, которыми крепится облицовка, не так уж и прочны.
Открутите винты крепления крышки вариатора. Если они «прикипели», обстучите их молотком через вороток. Когда винты выкручены, чтобы деталь легче отсоединилась, обстучите ее киянкой (или молотком через деревянный брусок). Постарайтесь не повредить прокладку между крышкой вариатора и картером. А лучше, сразу подготовьте новую для замены. Сняв крышку, осмотрите ремень и все узлы вариатора. Возможно, какая-либо деталь разрушилась (что маловероятно) или после неквалифицированного обслуживания «в прошлой жизни» открутилась какая-нибудь гайка (что не исключено). Если до ремонта стук в вариаторе был явным, его причина, скорее всего, обнаружится при осмотре.
Ширина нового ремня обычно маркируется на наружной поверхности, там же обычно указывают и его длину, которую нужно знать при покупке запчасти. Чтобы измерить ширину (удобнее – штангенциркулем), снимать ремень с вариатора необязательно.
У разных моделей предельно допустимый износ ремня может колебаться от 0,5 до 1 мм. Не поленитесь полистать справочную литературу. Если измеренный размер меньше минимально допустимого или на ремне дефекты (порезы, трещины, отслоения), не задумываясь, замените его на новый. При установке внимательно рассмотрите маркировку: она иногда включает стрелку, указывающую направление движения ремня. Пренебрегать этой подсказкой не стоит.
Маркировка ремня вариатора нанесена на его внешней поверхности.
Добраться до сальника коленвала или редуктора, снять ремень, сменить ролики вариатора – все это можно сделать, только сняв вариатор или автоматическое сцепление. Для этого нам понадобится: две плоских отвертки (одна большая и массивная, вторая небольшая), крестовая отвертка средних размеров и накидной ключ (14 х 17) показанный на фото 1:
Фото 1
Крышка снята. Здесь: 1 – вариатор, 2 – ремень вариатора, 3 – центробежное автоматическое сцепление (см. Фото 2).
Фото 2. Состав трансмиссии и снятие шплинта крепления системы кикстартера.
Чтобы добраться до болта крепления вариатора, нужно снять часть механизма кикстартера расположенного, как и сам вариатор на том же валу коленвала. Для начала снимаем фиксирующую шайбу (поз. 7 на фото 12) небольшой отверткой как показано на фото 2. После этого все части кикстартера просто снимаются с вала (их можно увидеть на фото 12 с номерами 7, 6, 5, 4), смотри фото 3.
Фото 3. Болт крепления вариатора и точки упора при его откручивании и закручивании.

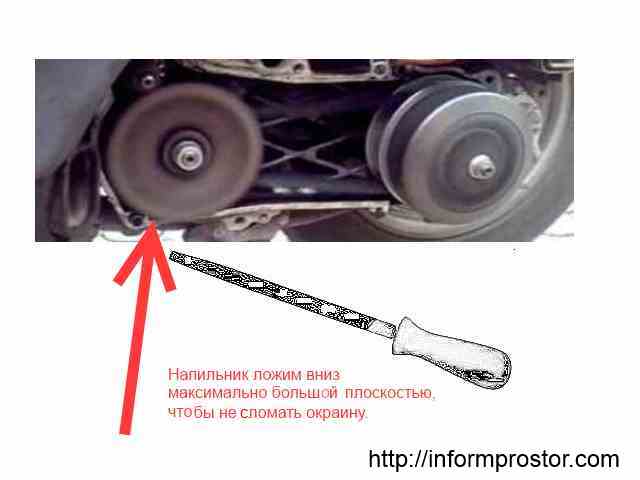

Позиция 1 на фото 3, это тот заветный и труднодоступный болт, который крепит вариатор к коленвалу. Рожковым ключом к нему никак не подлезешь, а вал (поз. 2) длинный, что и вряд ли Вы найдете такую головку на 14, которая достанет до болта. Поэтому-то и нужен ключ, показанный на фото 1. Для этого вставляем большую плоскую отвертку между зубьями венца и картером (поз. 3, фото 3) и отвинчиваем болт против часовой стрелки. При этом данную операцию лучше проводить вдвоем: один фиксирует отверткой венец, второй усердно пытается открутить болт. Учтите, если вариатор еще ни разу не снимали, возможно, болт будет прикипевший и понадобится куча усилия!
Необходимое оснащение
Далее уже все работы производятся на снятом вариаторе. Для выполнения работ потребуется:
- Наборы рожковых, торцевых и накидных ключей;
- Мощная отвертка;
- WD-40;
- Герметик;
- Съемник для подшипников.
Чтобы в дальнейшем облегчить себе работу, желательно запастись фотоаппаратом для фиксирования всех действий, а также емкостями, при помощи которых можно будет отсортировать все элементы по мере снятия их. То есть сняли одну крышку – положили ее вместе с болтами крепления в одну емкость, демонтировали другой элемент – положили в другую емкость и так далее. Это исключит возможность перепутывания, а при наличии фотоотчета разборки позволит быстро собрать вариатор, причем правильно.
Как открутить гайку вариатора на двигателе 157 qmj
Несмотря на то, что вариатор является одним из наиболее долговечных и износостойких узлов двухколесных транспортных средств, рано или поздно перед мотолюбителем возникает проблема его замены. Неискушенный в тонкостях мотомеханики новичок, ввиду распространенного мнения о легкости эксплуатации и обслуживания минибайков, вероятнее всего, посчитает это плевым делом, однако все далеко не так просто.
Заменить вариатор в условиях домашнего гаража достаточно сложно. Причина заключается в том, что для демонтажа данного узла необходимо обладать сноровкой (то есть прямыми руками), пониманием строения ремонтируемого транспортного средства и, главное, специфицированными инструментами.
Если первое и второе – дело исключительно наживное, то наличие необходимого ремнабора само собой не решится. На специализированных СТО замена вариатора производится при помощи особых съемников, которые предоставляются официальными представительствами торговых марок или же изготавливаются мотомеханиками-кулибиными самостоятельно.
Основная сложность того, как снять вариатор со скутера заключается в фиксации шкива и подвижных деталей. Для этого необходимо иметь съемники, подходящие под конкретную конструкцию узла транспортного средства. Исполнение такого держателя возможно в нескольких вариантах.
Он может стоять из двух пластин соединенных посередине болтом (по примеру ножниц), с приваренными к краям штифтами. Принцип действия инструмента заключается в фиксации крыльчатки. Для этого, в отверстия на ней вставляются штифты съемника. Затем, с помощью ключа подходящего размера, откручивается гайка на цапфе и демонтируется вариатор.

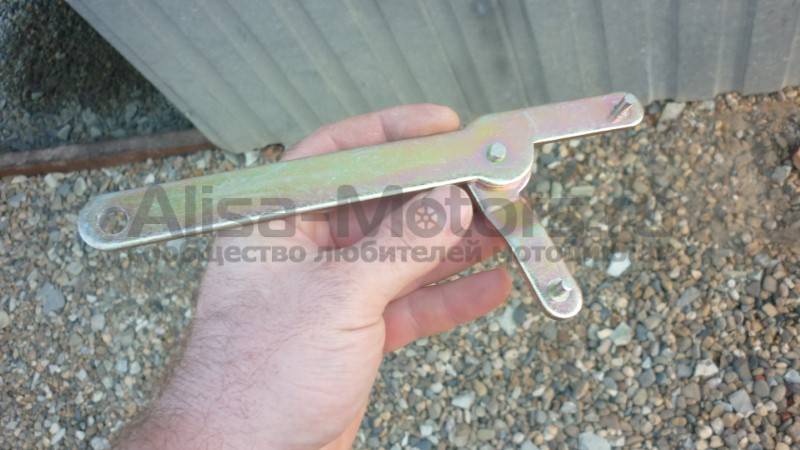

Существует и другая конструкция самодельного съемника. Она состоит из кольца размером чуть больше наружного шкива с приваренными по внутренней окружности зубцами отработавшей свое тарелки вариатора. Для удобства инструмент дополняется ручкой-держателем. Несмотря на принципиально иную конструкцию, принцип действия такого съемника аналогичен – фиксация.
Фотоотчет: Как отремонтировать крышку вариатора скутера?
Эта статья будет адресована в первую очередь людям, которые не особо искушены в способах ремонта той или иной детали двигателя. Купил к примеру человек скутер, а кикстартер во время запуска двигателя вырывается из крышки вместе со всем содержимым…
И что делать в этой ситуации? Как сэкономить? Можно купить новую крышку, снять со старой крышки детали кикстартера и перекинуть на новую. Стоит это удовольствие будет от 1500 рублей. А можно отвезти крышку к грамотному «аргонщику» (сварщик по цветным металлам, данный вид деятелей в изобилии обитает в гаражных кооперативах), где вам ее заварят в течение нескольких минут и служить она будет не хуже новой, а то и лучше. Стоит это удовольствие около 500 рублей.
Как видите разница в цене существенная. Плюс ко всему: на крышках выбиты разные названия скутеров и при покупки новой трудно отыскать нужное название скутера. В особенности, если хочется найти Б/У крышку. Я вот одному человеку сколько ни искал бэушную крышку с надписью Pioneer, но так и не нашел. Пришлось поставить с надписью Honling.

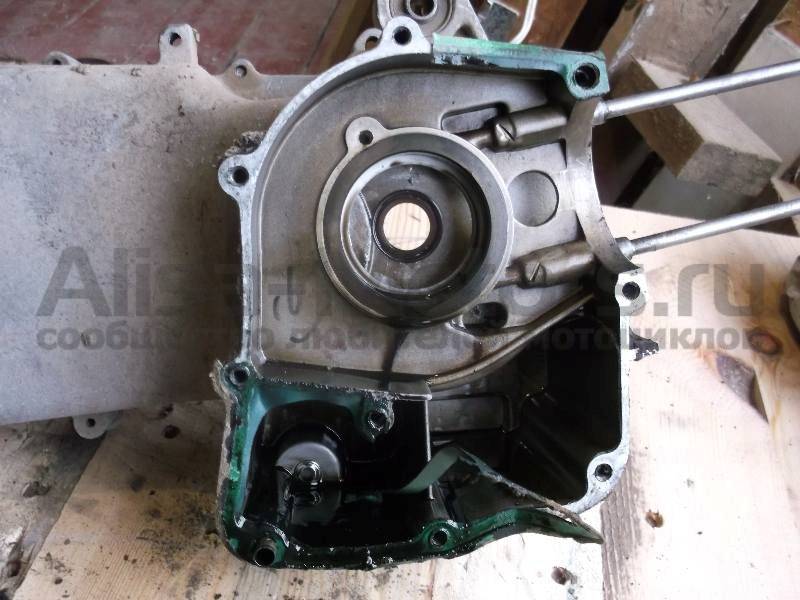

Вот пример: вырвало ось кикстартера с крышки вариатора. Скутер не особо редкий: Stels Tactic 50 — деталей на него море, но вот цена на них… Плюс нужно заказывать и привезут ее только через неделю.
Да и зачем она сдалась эта новая крышка тем более, что стоит она 1500 рублей?.. Я отвез ее в «гаражи» одному знакомому «аргонщику» и он мне ее заварил в течении пяти минут.
Тут следует немного оговорится: «аргонщик» к которому я возил крышку был моим хорошим знакомым и работу я его видел, поэтому качество его работы притензий у меня не вызывало.
Люди разные: один делает на совесть, другой тяп ляп и если вы отвезете варить подобную деталь к незнакомому «аргонщику» обязательно проконтролируйте, чтобы он перед сваркой зачистил свариваемые поверхности. Если этого не сделать — швы получаться с раковинами, рыхлыми и некачественными.
Качественно зачищенные места сварки — залог качества сварочных швов.
Второй важный момент заключается в правильном позиционировании свариваемых деталей относительно друг друга. Бывает так, что плохой сварщик попросту кладет деталь на деталь и накладывает швы. Это неправильно. Если увидите такое — бегите от такого сварщика подальше.
Хороший сварщик всегда зачистит заусенсы, соориентирует детали в максимально равном положении, зажмет их струбциной и только потом наложит швы. В моем случае, сварщик выставил деталь, зажал ее мощной струбциной и проварил с двух сторон. В итоге никаких перекосов и геометрия деталей осталась на заводском уровне.
Для того, чтобы швы не сильно бросались в глаза я их затер кордщеткой.

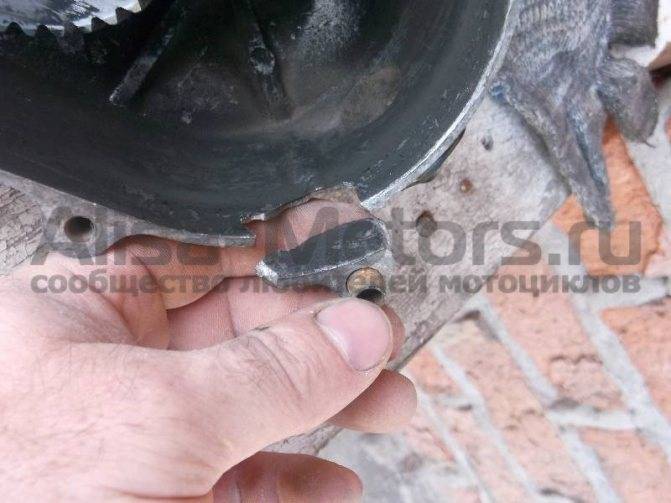

Бывают и другие варианты: выломанный кусок и разорванное посадочное отверстие под храповик кикстартера.
Дури у детины было немало и он топтал кик пока не разорвал его в хлам.
Вопреки моим ожиданиям — работоспособность кикстартера удалось восстановить на 100%. С выломанным куском хлопот не было, а вот с порванным отверстием сварщику пришлось изголяться: не знаю как он это сделал, но он заварил трещины изнутри отверстия и для пущей надежности обварил все снаружи. Потом специальной фрезой рассверлил отверстие до нужной кондиции и кик стал маслать двигатель аки новый.
Розборка заднего вариатора скутера
Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.
Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.
- Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
- Теперь с вала необходимо снять опорную шайбу.
- И потом снимаем втулку храпового механизма кикстартера.
- После этого надо снять фиксирующую шайбу ведущего шкива.
- Теперь берем внешнюю половину ведущего шкива и снимаем ее.
- Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
- Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
- После этого можно снять шкив вариатора скутера в сборе.
- Далее по очереди шлицевая шайба, снимаем.
- Теперь приводная шестерня стартера, как на фото, снимаем ее.
- Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
- Продолжаем, далее необходимо снять с вала дистанционную втулку.
- Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
- Вот и все, достаем из вариатора скутера 6 роликов.
Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.
Замена роликов вариатора скутере
Замена роликов вариатора на скутере нужна если:
- Заментая выработка
- Если на пластиковой рубашке есть дефекты, например сколы или царапины.
- Если плохо соединение пластиковой рубашки и металлической втулки
- Если форма ролика вариатора не круглая, например как на фото сверху.
Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива.
Основное что характеризирует справность роликов это округлость и масса.
Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:
- Недопустимо использование роликов разной массы.
- Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
- Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.
15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.
Далее проверяем поверхность на другие механические повреждения.
Сборка вариатора скутера
Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.
Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.
Терморежим
Особо тщательно в вариаторах следует соблюдать температурный режим. Эта функция возложена на систему самодиагностики и осуществляется при помощи термодатчика. При превышении предельной величины на приборной панели зажигается сигнал неисправности с одновременным переходом вариатора к аварийному состоянию.
С целью обеспечения оптимального терморежима масла на большинстве автомобилей дополнительно к основному теплообменнику подсоединяется еще один радиатор. Его крепят в передней зоне моторного отсека до конденсатора климатической системы. Сквозь воздуховоды, размещенные в бампере, он часто забивается различным мусором — тополиным пухом, листьями, грязью, гравием, мошкарой и т. п. Первым проявлением его критического загрязнения является сильный перегрев при передвижении на больших скоростях. Раз в два года необходимо очень тщательно его чистить и мыть. Лучше всего с отсоединением бампера. Также рекомендуется прикрыть защитными сетками наружные входы воздуховодов, так как радиатор подвержен повреждению от всего, что летит из-под колес.
По собранным статистическим данным, неисправности вариаторов случаются не чаще поломок гидромеханических агрегатов. Даже самые осторожные производители, ранее достаточно скептически относившиеся к надежности вариаторов, начали использовать их в силовых частях своих популярных моделей. К примеру, Toyota — на рестайлинговом RAV4, Subaru — на Forester, XV и Outback. Владельцев этой марки трудно назвать медлительными водителями. Постоянная езда по пересеченной местности и мощные ускорения совсем недавно считались недопустимыми для эксплуатации вариаторов. Похоже, времена меняются, поэтому перспективы у них самые радужные.
Разборка картера: снятие коленчатого вала, цепи ГРМ
Отворачиваем болты на крышке (на 139QMB болтов меньше: 8), слегка подбиваем ее киянкой и снимаем с двигателя. Направляющие втулки картера как и в случае с головкой блока цилиндров будут отмечены стрелками. Крышки в особенно на двигателях 139QMB ломаются даже при незначительном падении скутера. Когда снимите крышку — внимательно осмотрите ее корпус и если трещины не значительные — заварите их у ближайшего «аргонщика»
157 QMJ внутри выглядит более сложным
139QMB более простой
Чтобы разобрать 157QMJ нужно сделать следующее:
- Вынуть промежуточную шестерню стартера
- Отвернуть гайку на обгонной муфте
- Снять цепь с масляного насоса
- Отвернуть последний болт стягивающий картер двигателя
С 139QMB возни в разы меньше:
- Снять шестерню масляного насоса
- Отвернуть последний болт стягивающий картер
Берем старую тупую отвертку и с помощью молотка отворачиваем гайку обгонной муфты (резьба левая: отворачиваем строго по часовой стрелке!)
Снимаем с цапфы шестерню
Снимаем корпус
Надавливаем на цепь привода:
- Хорошая цепь должна немного провиснуть. Такую цепь можно еще эксплуатировать
- Если цепь изношена — провис будет максимальным. Такую цепь следует выкинуть
Цепь в среднем состоянии. Новая цепь при надавливании на нее практически не провисает
Снимаем защитный экран масляного насоса
Подкладываем под цепь оловянный пруток или палочку,отворачиваем гайку на звездочке масляного насоса, снимаем звездочку с вала, снимаем цепь
На 139QMB делаем практически тоже самое: держим звездочку рукой, отворачиваем гайку, снимаем шестерню с вала. На некоторых моделях 139QMB шестерня может быть без гайки, если у вас сделано так значит вам повезло: выньте шестерню и корпуса и все
Отворачиваем последний болт стягивающий картер и с помощью деревянной киянки половиним двигатель
Вынимаем из картера коленчатый вал и проверяем его на пригодность к дальнейшей эксплуатации
Цепь ГРМ проверяем на предмет износа, но будет лучше, если вы ее сразу выбросите. На этом эпопею с разборкой двигателя можно считать оконченной. Как видите сложно в этом ничего нет. А вот разбирать двигатель самому или отдать в мастерскую — решать только вам.
Определение направления откручивания гайки
Определение направления откручивания гайки вариатора на скутере может быть осуществлено с помощью следующих методов:
- Направление по часовой стрелке: если гайка вариатора находится на правой стороне скутера и откручивается в направлении, соответствующем движению часовой стрелки.
- Направление против часовой стрелки: если гайка вариатора находится на левой стороне скутера и откручивается в направлении, противоположном движению часовой стрелки.

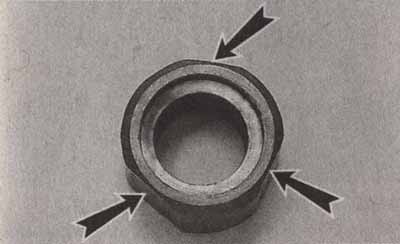

- Метод поиска характеристических знаков: иногда на гайке вариатора могут быть нанесены стрелки, которые указывают направление откручивания. Также, возможно, на гайке имеется буква «L» или «R», обозначающая левую или правую сторону.
Необходимо быть внимательным и аккуратным при откручивании гайки вариатора, чтобы не повредить детали и не нарушить работу скутера. Если вы не уверены в своих навыках, рекомендуется обратиться к специалистам.
Замена вариатора своими руками
На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя. Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве
Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место
Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.
Замена вариатора своими руками
Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.
