О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Признаки необходимости регулировки
По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.
Перечень отклонений достаточно широкий:
- силовая установка не развивает необходимую мощность под нагрузкой;
- при резком ускорении скутера чувствуются провалы в работе двигателя;
- холодный мотор тяжело запустить стартером после длительной стоянки;
- силовой агрегат скутера потребляет топливо в увеличенном количестве;
- отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
- двигатель может внезапно остановиться из-за недостатка топливной смеси.
Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки
Разборка карбюратора Yamaha Jog
- Сначала вам нужно отсоединить бензиновый шланг, предварительно приготовив отдельный резервуар с топливом.
- Далее необходимо снять основные винты – дросселя и качества смеси.
- Следующим этапом будет снятие основных деталей – дросселя, диффузора и пружины.
- Также необходимо снять пусковой обогатитель и поплавковую камеру.
Ниже схема деталей карбюратора Ямаха Джог, показанная в разобранном виде.
Если вы разобрали карбюратор, то вам необходима чистка каналов и других деталей. О чистке стандартного карбюратора говориться в этой статье: как почистить карбюратор. Но какая нужна регулировка этого карбюратора?
Регулировка настройка карбюратора
Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.
Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера
Регулировка холостого хода
Карбюратор 2-х тактного скутера (Honda Dio)
Карбюратор 4-х тактного скутера
1 — винт холостого хода, 2 — винт качества смеси
1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.
Регулировка качества смеси
Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

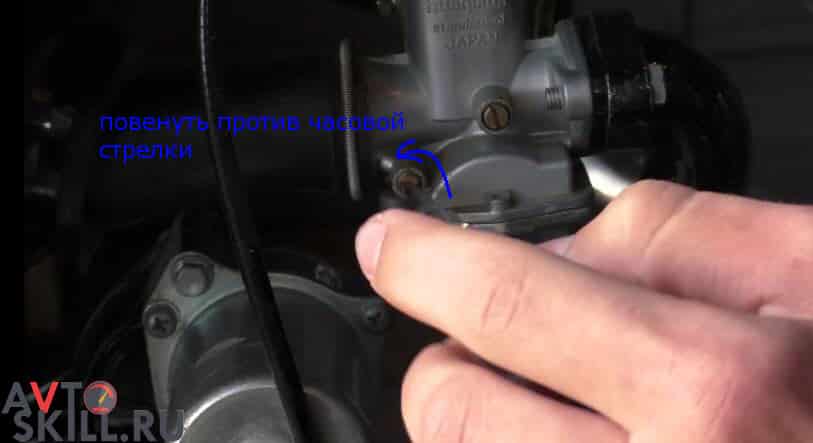

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.
Схема регулировки выглядит так:
- Прогреваем скутер в течении 10 минут, глушим двигатель,
- Закручиваем винт до конца по часовой стрелке,
- Откручиваем на 1,5 оборота назад против часовой стрелки
- Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
- Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
- Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
- Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.
Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.
По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.
Регулировка уровня топлива (в поплавковой камере)
Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.
Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.
Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.
Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Принцип работы карбюратора скутера Yamaha Jog и его ремонт
Карбюратор – это основной элемент топливной системы практически на всех 2-х тактных скутерах. Рано или поздно владельцы скутеров сталкиваются с проблемой, которая касается ремонта карбюратора. Зачастую речь идет именно о регулировке карбюратора.
Во многих случаях владельцы скутера боятся собственноручно устранять данную проблему. Это обосновывается на недостаточных знаниях устройства карбюратора. Далее в статье попытаемся поэтапно разобрать регулировку карбюратора на скутере Ямаха Джог. Топливный элемент на скутерах Ямаха имеет простую конструкцию. Поэтому, во время его регулировки не должно возникнуть каких-либо проблем даже у новичка.
Что такое зажигание на опережение
От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.
Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.
Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.
Регулировка настройка карбюратора
Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.
Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера
Регулировка холостого хода
Карбюратор 2-х тактного скутера (Honda Dio)
Карбюратор 4-х тактного скутера
1 — винт холостого хода, 2 — винт качества смеси
1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.
Регулировка качества смеси
Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.
Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.
Схема регулировки выглядит так:
- Прогреваем скутер в течении 10 минут, глушим двигатель,
- Закручиваем винт до конца по часовой стрелке,
- Откручиваем на 1,5 оборота назад против часовой стрелки
- Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
- Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
- Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
- Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.
Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.
По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.
Регулировка уровня топлива (в поплавковой камере)
Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.
Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.
Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.
Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.
Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг
Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.
Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.
Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
- Жиклеры.
- Игла, дозирующая поступление кислорода.
- Золотник.
- Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Это интересно: Зачем нужны противотуманные фары?
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.
Настройка уровня бензина и правильного положения поплавка в камере
Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.
Фазу закрытия или открытия клапана определяет правильное положение поплавков
Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.
Принцип работы зажигания в двигателе 4-х тактного скутера
В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.
Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.
- Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.
Сбитое зажигание – причина отказа двигателя
Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.
- Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
- Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
- Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
- Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.
Разборка карбюратора
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Отверткой отворачиваем два винта и снимаем микропереключатель.
Отворачиваем винт…
…и снимаем кронштейн микропереключателя.
Снимаем пружину с тяги оси воздушной заслонки.
Распшлинтовываем нижний конец тяги воздушной заслонки, снимаем шайбу и выводим тягу из зацепления.
Выворачиваем семь винтов…
…и снимаем крышку карбюратора.
Между корпусом и крышкой установлена картонная прокладка.
Разбираем крышку карбюратора, для чего:
Расшплинтовываем верхний конец тяги воздушной заслонки, снимаем шайбу, выводим тягу из зацепления…
…и снимаем ее.
Отворачиваем три винта…
…и снимаем крышку пневмокорректора с картонной прокладкой и пружиной.
Выводим из зацепления…
…и снимаем тягу с мембраной.
Отворачиваем винт…
…и снимаем распылитель эконостата вторичной камеры.
Промыв снятые детали в растворителе, собираем крышку карбюратора. Затем переходим к корпусу поплавковой камеры, и последним разбираем корпус дроссельных заслонок.
Отворачиваем два винта…
…и отделяем корпус поплавковой камеры от корпуса дроссельных заслонок.
Между ними установлены три прокладки — пластмассовая и две картонные.
Разборка корпуса поплавковой камеры
Отворачиваем винт-пробку…
…и вынимаем ось поплавка с шайбой, сам поплавок и иглу клапана.
Торцевым ключом или головкой “на 10” отворачиваем седло игольчатого клапана с уплотнительной шайбой.
Ключом “на 22” отворачиваем винт…
…и снимаем с него сетчатый фильтр.
Снимаем топливные штуцеры и уплотнительные шайбы.
Отворачиваем и вынимаем два топливных жиклера главной дозирующей системы.
Отворачиваем винт и снимаем распылитель первичной камеры с шайбой.
Отворачиваем два воздушных жиклера главной дозирующей системы…
…и вынимаем эмульсионные трубки. У первичной камеры трубка более длинная.
Отворачиваем и вынимаем блок воздушного жиклера с эмульсионной трубкой системы холостого хода.
Отворачиваем и вынимаем воздушный жиклер системы холостого хода.
Ключом “на 12” отворачиваем пробку…
…и отверткой из углубления отворачиваем эмульсионный жиклер системы холостого хода.
Таким же образом с противоположной стороны карбюратора отворачиваем и вынимаем воздушный и эмульсионный жиклеры переходной системы.
Постукивая пластиковой рукояткой отвертки по малому диффузору…
…выбиваем его из посадочного места вместе с пружиной и прокладкой.
Таким же образом вынимаем второй диффузор.
Отворачиваем винт…
…и вынимаем из канала ускорительного насоса вытеснитель. Под ним располагается шариковый клапан ускорительного насоса. Перевернув корпус, извлекаем шарик из канала.
Заворачиваем до упора регулировочный винт ускорительного насоса, считая число оборотов. При сборке это поможет восстановить заводскую регулировку.
Отворачиваем и вынимаем регулировочный винт с уплотнительным резиновым кольцом.
Отворачиваем четыре винта…
…и снимаем крышку ускорительного насоса с мембраной и пружиной.
Между мембраной и крышкой установлена картонная прокладка.
Разборка корпуса дроссельных заслонок
Отворачиваем три винта…
…и снимаем корпус экономайзера принудительного холостого хода с прокладкой.
Выворачиваем винт регулировки состава смеси (качества)…
…и винт эксплуатационной регулировки (количества).
Отворачиваем два винта…
…и снимаем с корпуса клапан экономайзера принудительного холостого хода.
Отворачиваем другие два винта…
…и снимаем крышку с уплотнительной прокладкой.
Ключом “на 6” отворачиваем гайку,…
…снимаем мембрану со штока и вынимаем шток из корпуса.
Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок №№ 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается. Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.
Поплавковый механизм регулируем подгибанием язычка…
…до размера 10,75–11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.
Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса. Такую регулировку можно провести и без установки карбюратора на автомобиль. Для этого необходимо установить карбюратор на горизонтальную плоскость. На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем создаем небольшое избыточное давление топлива. Можно просто поднять конец шланга на высоту 30–40 см и заливать в него топливо через воронку. Этого давления будет вполне достаточно для заполнения поплавковой камеры и проведения замеров.
Регулировка карбюратора мопеда Альфа – пошаговая инструкция
Сначала рассмотрим экспресс-способ, который отлично подойдет начинающим, или когда нужно все сделать максимально быстро. Настраивать карбюратор можно только при горячем моторе, например, после поездки мопеде
Важно, чтобы двигатель проработал на холостом ходу минимум 10 минут. Предварительная очистка необязательна, но желательна. Для быстрой настройки удобно воспользоваться следующей инструкцией:
Для быстрой настройки удобно воспользоваться следующей инструкцией:
Повернуть отверткой левый болт – жиклер качества по часовой стрелке до упора. Также провернуть правый болт, отвечающий за качество смеси. Поворачивать нужно до тех пор, пока мотор почти не заглохнет.
Далее необходимо провернуть левый жиклер на два оборота против часовой стрелки. Жиклер качества поворачивают в том же направлении, но на полтора оборота.
После экспресс-настройки двигатель должен работать нормально, однако на холостом ходу будет недостаточно оборотов. Для более точной настройки придется потратить немного больше времени.
Второй способ – точная настройка карбюратора
Сначала необходимо увеличить число оборотов до 300-3500 в минуту. Для этого нужно повернуть верхний правый болт, отвечающий за число оборотов, по часовой стрелке.
Затем следует покрутить вправо и влево болт, отвечающий за качество топливно-воздушной смеси. Болтик находится слева, его крутят до тех пор, пока обороты не увеличатся еще больше.
Если обороты начинают расти, значит болт поворачивается в нужную сторону. Они должны начать увеличиваться при повороте против часовой стрелки.
В момент, когда число оборотов будет максимальным, нужно вернуть в начальное положение первый болт, то есть, повернуть его влево. Болтик расположен в верхней части справа. Крутить нужно до отметки около 1250 оборотов в минуту.
Быстрая настройка карбюратора после очистки
Сразу после очистки регулировку выполняют самым быстрым способом. Манипуляции нужно производить при заведенном двигателе. Винт качества нужно закрутить полностью, после чего выкрутить на полтора оборота.
Затем запускают мотор и следят за его работой. Если после очистки он не может нормально работать без газа, необходимо подкрутить винт настройки холостого хода. Винтик закручивают в правую сторону, примерно до середины, при запуске можно его отрегулировать. Когда винт отрегулирован нормально, число оборотов на тахометре должно составлять не менее 1000-1500. При такой регулировке движок не будет глохнуть.
Видео о том, как настроить карбюратор на мопеде Альфа:
Советы по настройке карбюратора
Важно перед регулировкой проехаться на мопеде, чтобы мотор хорошо разогрелся. Корректно выполнить настройку при холодном двигателе не получится, он, скорее всего, заглохнет. Чтобы выполнить регулировку правильно, нужно проверять число оборотов на тахометре и слушать, как функционирует мотор
При проведении работ регулируются всего два жиклера, при этом каждый фиксируется в определенном положении
Чтобы выполнить регулировку правильно, нужно проверять число оборотов на тахометре и слушать, как функционирует мотор. При проведении работ регулируются всего два жиклера, при этом каждый фиксируется в определенном положении.
Для настройки карбюратора не требуются дорогостоящие инструменты или серьезные денежные вложения. Достаточно правильно подкрутить болты, и двигатель будет нормально работать во всех режимах.
