Рядный двухцилиндровый двигатель
В этой конфигурации два цилиндра расположены в ряд и вращают общий коленчатый вал.
Так же, как и одноцилиндровый, рядный двухцилиндровый двигатель не сбалансирован и не обеспечивает плавности хода (при работе по четырехтактному циклу). Четырёхтактные двухцилиндровые двигатели неоднократно устанавливались в сверхкомпактные автомобили наподобие Daihatsu Mira. Для решения вопроса с вибрацией в конструкции двигателя применяются балансировочные валы.
Двухтактные двухцилиндровые двигатели нашли очень широкое применение, так как работают без вибрации. Их очень часто можно видеть в конструкции мотоциклов. В прошлом, когда об экономии топлива конструкторам задумываться всерьез не приходилось, нередко можно было видеть двухцилиндровые двигатели достаточно большого объёма.
Фотоотчет: Ремонт двигателя мотоцикла «ИЖ-Планета» 2, 3, 4 и пятой модели
Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…
Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…
Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.
Замена поршневого пальца и его втулки.
При нормальном износе двигателя ослабление посадки поршневого пальца в бобышках поршня и образование зазора между пальцем и втулкой в шатуне происходят одновременно с износом поршня. Поэтому желательно поршень, палец и втулку заменять одновременно. Однако если новый палец в старой втулке можно установить достаточно плотно, то втулку не меняют. На поршневых пальцах и бобышках поршня завод ставит цветные метки. При комплектовке палец и поршень должны иметь метки одинакового цвета.

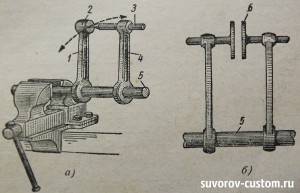

При замене втулки 2 (рис. 38) верхней головки шатуна 1 ее выпрессовывают и запрессовывают или в тисках 5 с помощью оправки 3 и отрезка трубы 4 (рис. 38, а) или посредством вспомогательного болта 6 с гайкой и шайбой 7 (рис. 38, б). При подгонке пальца ко втулке надо учесть следующее.
Вследствие нагревания поршня при работе двигателя посадка пальца в бобышках ослабевает. Поэтому палец следует устанавливать более плотно в бобышках поршня и менее плотно — во втулке шатуна. Если этого не удается добиться подбором пальца, то втулку слегка развертывают раздвижной разверткой. При использовании простой развертки для точной подгонки можно на ее грани на V3 окружности наложить полоску тонкой бумаги. Развертка прорежет бумагу, но все же снимет во втулке небольшую стружку. Поршневой палец, смазанный маслом, должен легко вдвигаться во втулку шатуна при слабом нажиме большого пальца. Более тугая посадка или покачивание пальца во втулке недопустимы. В бобышки поршня палец должен вдвигаться с усилием. Желательно установить палец с натягом 0—0,002 мм. В этом случае палец, нагретый до температуры 20° С, можно вдвинуть в обе бобышки поршня сильным нажатием пальца руки. При такой посадке поршневой палец перемещается в осевом направлении, но не вращается. Если нагретый до указанной температуры палец можно вдвинуть в бобышки, только смазав маслом (или в крайнем случае при нагревании поршня до температуры 40° С), то натяг равен примерно 0,004 мм. При повторной выпрессовке и запрессовке сухого пальца нарушается точность подгонки его к поршню.
Туго сидящий в поршне палец лучше выпрессовывать посредством хомута с винтом (рис. 39). При выполнении этой операции с помощью молотка и оправки 1 поршень надежно подпирают массивным деревянным бруском 3. Для облегчения установки пальца поршень предварительно нагревают в кипящей воде. Отверстия в бобышках поршня 5 и во втулке шатуна 4 совмещают, продевая в них оправку 6. Вторым концом оправку вставляют внутрь поршневого пальца. В нагретый поршень палец входит легко только до тех пор, пока он не нагреется; поэтому слегка смазанный маслом палец вталкивают в поршень возможно быстрее.
Как работает охлаждение?
Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует через проходы (каналы) вокруг цилиндров, а затем проходит через радиатор, чтобы тот её максимально охладил. Однако, существуют такие модели автомобилей (в первую очередь Volkswagen Beetle (Жук)), а также большинство мотоциклов и газонокосилок, которые имеют двигатель с воздушным охлаждением. Вы вероятно, видел такие двигатели с воздушным охлаждением, сбоку которых расположены эдакие плавники — ребристая поверхность, украшающие снаружи каждый цилиндр, чтобы помочь рассеять тепло.
Воздушное охлаждение делает двигатель легче, но горячее, и как правило, уменьшается срок службы двигателя и общая производительность. Так что теперь Вы знаете, как и почему Ваш двигатель остаётся не перегретым.
Частые неисправности 4-х тактных ДВС
Чтобы изучать особенности ремонта двигателей такого типа, необходимо кое-что знать о его основных проблемах. А он имеет всего одну проблему – это высокая температура. Так как потери тепла стали минимальными, трущиеся детали стали уязвимее к механическим нагрузкам, а значит, нуждаются в качественном охлаждении. Дело в том, что основная жидкость, которая на максимальном уровне контактирует с этими деталями – масло, не может обеспечить должного отвода тепла. Поэтому для такого мотора разрабатываются две системы охлаждения: воздушная и жидкостная со специальной системой термостатов.
Ремонт такого двигателя можно выполнить своими силами. Для этого нужен минимум знаний и стандартный набор инструментов. Если в процессе эксплуатации наблюдаются различные стуки, которые доносятся из головки блока цилиндров, то клапанный механизм нуждается в регулировке. Все регулировки производятся при снятом двигателе и демонтированной клапанной крышке. Кроме того, необходимо снять специальную крышку на генераторе, под которой расположена гайка. Вращая эту гайку, мы вращаем коленчатый вал, для установки поршня в верхнюю мертвую точку. Чтобы определить этот момент, необходимо довести до совмещения специальные метки на роторе. После этого, под кулачки распределительного вала устанавливают измерительные щупы и замеряют тепловые зазоры клапанов. Выполнять данную процедуру нужно, естественно, на холодном двигателе, иначе результат регулировки будет не правильным.
После этого, мотор необходимо собрать и проверить. Его устанавливают на агрегат и запускают. Если он работает ровно без шумов, то регулировка клапанов прошла успешно.
Вот и все. Вот так легко можно произвести ремонт одноцилиндрового четырехтактного двигателя своими руками без помощи мастеров автосервиса. Это поможет вам хорошо сэкономить на их услугах и даст вам бесценный опыт.
Одноцилиндровый двигатель
Наименьшим рабочим объёмом характеризуются одноцилиндровые двигатели для авиамоделей — 1 см³ — 10 см³. Бензиновые двухтактные двигатели ручных газонокосилок (триммеров) имеют рабочий объём 15 см³ — 36 см³. На мотопилах применяются двигатели с рабочим объёмом 36 см³ — 100 см³. На мопедах применяются одноцилиндровые двигатели рабочим объёмом немного меньше 50 см³. Для привода небольших электрических генераторов применяют одноцилиндровые двигатели рабочим объёмом 60 см³ — 420 см³ (дизель Yanmar L100). На мотоциклах нашли применение одноцилиндровые двухтактные двигатели рабочим объёмом 125 см³ — 350 см³. Например, российский мотоцикл «ИЖ-Планета» имеет один из самых крупных в мире серийных одноцилиндровых двухтактных двигателей рабочим объёмом 346 см³. Четырёхтактные мотоциклетные двигатели обладают рабочим объёмом до 800см³(suzuki dr800).
Для тракторов ДТ-14 и самоходных шасси ДСШ-14 выпускался одноцилиндровый дизельный двигатель рабочим объёмом 1,03 л и мощностью 14 л.с. В Китае по состоянию на 2013 год продолжают выпускаться разработанные в 1930-х годах одноцилиндровые дизельные двигатели S1100 и S1115 рабочим объемом 905 см³ и 1194 см³ соответственно. Эти двигатели широко применяются для привода тяжелых мотоблоков и небольших тракторов.
V-образный шестицилиндровый двигатель
В этом двигателе применена схема с двумя рядами цилиндров, по три в ряд, и общим коленвалом. Цилиндры расположены под углом друг к другу, чем и обусловлено появление в названии буквы V.
По популярности конфигурация уступает только рядному четырёхцилиндровому двигателю.
Впервые появился на итальянской модели Lancia Aurelia в 1950 году, однако за счет компактности быстро завоевал популярность, особенно в период массового перехода на поперечное расположение двигателя.
V6 не сбалансирован, но успокоительные валы не применяются — проблема вибрации решается противовесами на коленчатом вале.
Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.
Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.
Подробности В наше время на автомобилях используются четырехтактные многоцилиндровые двигатели. Для того, чтобы вы могли самостоятельно ремонтировать двигатель и определять характер неисправности, вначале необходимо узнать его устройство и принцип работы. Для того чтобы представить как же он все таки работает, рассмотрим принцип работы одноцилиндрового четырехтактного бензинового двигателя. Отличие у них только в количестве цилиндров.
Рис 1 – Одноцилиндровый четырехтактный бензиновый двигатель в разрезе.
1 – глушитель. 2 – пружина клапана. 3 – карбюратор. 4 – впускной клапан. 5 – поршень. 6 — свеча зажигания. 7 – выпускной клапан. 8 – шатун. 9 – маховик. 10 – распределительный вал. 11 – коленчатый вал.
- Принцип работы одноцилиндрового четырехтактного двигателя следующий: Такт впуска. Такт – это процесс, происходящий в цилиндре за один ход поршня. Рис 2 – Такт впуска.
1 – впускной клапан. 2 – свеча зажигания. 3 – выпускной клапан. 4 – шатун.
Направление вращения коленчатого вала происходит по часовой стрелке. Вначале поршень у нас находится в верхней мертвой точке ВМТ. За первый такт коленчатый вал совершает пол оборота (180 градусов), тем самым перемещая поршень из ВМТ в нижнюю мертвую точку НМТ. Когда поршень перемещается вниз, у нас в цилиндре создается разряжение. Одновременно с перемещением поршня открывается впускной клапан 1, в конце первого такта клапан откроется полностью. Благодаря создавшемуся разряжению в цилиндре засасывается горючая смесь, которая представляет собой смешанные пары бензина с воздухом. Не забываем, что в цилиндре у нас еще присутствуют продукты сгорания от предыдущего цикла. В итоге это все смешивается и у нас получается рабочая смесь. Подробнее о такте впуска.
Такт сжатия. Рис 3 — Такт сжатия.
Следующий оборот на 180 градусов приводит перемещение из НМТ в ВМТ. В этом такте оба клапана у нас закрыты, что приводит рабочую смесь к сжатию и повышению давления до 1.8 МПа и температуры 600 градусов Цельсия. Подробнее о такте сжатия.
Такт расширение. Рабочий ход. Рис 4 — Такт расширение. Рабочий ход.
По окончанию сжатия происходит воспламенение рабочей смеси от искры создаваемой свечей 2 и ее сгорание. Что приводит к увеличению температуры до 2500 градусов Цельсия и давления до 5 МПа. За счет резкого повышения давления, поршень начинает перемещаться вниз, толкая шатун 4, который в свою очередь совершает вращательное действие на коленчатый вал. В этом такте совершается полезная работа, тепловая энергия преобразуется в механическую. При подходе поршня к НМТ начинает открываться выпускной клапан 3, через который отводятся отработанные газы. В результате температура у нас падает до 1200 градусов, а давление до 0.65 МПа. Подробнее о такте рабочего хода.

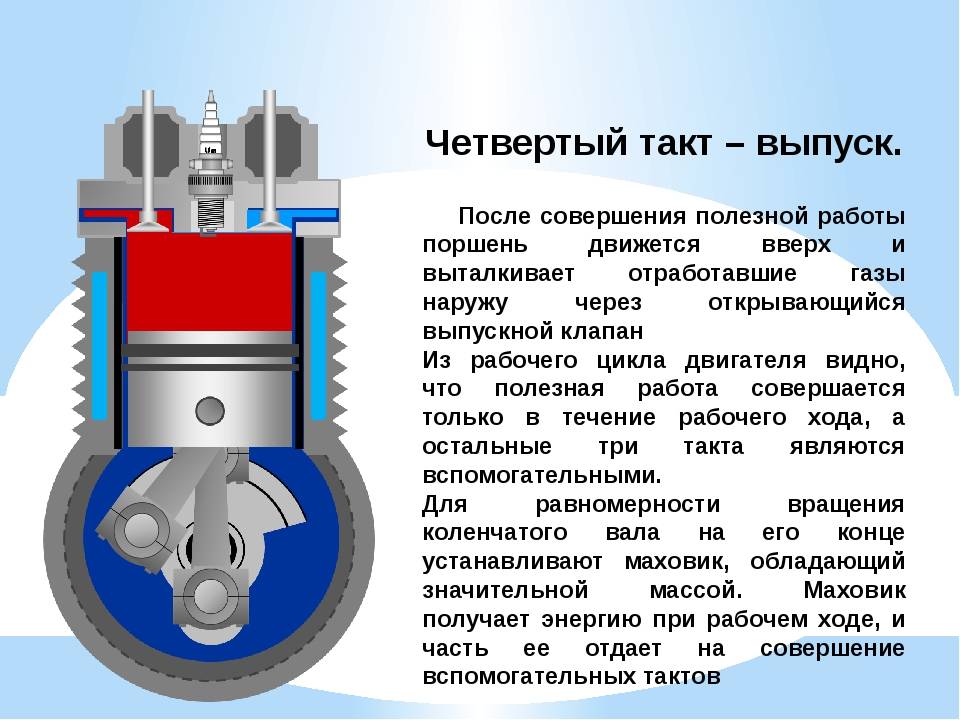

Такт выпуска. Рис 5 – Такт выпуска.
В этом такте у нас полностью открывается выпускной клапан 3. Поршень перемещается из нижней мертвой точки в высшую, выталкивая отработанные газы. Далее газы попадают в выпускной коллектор, затем пройдя через глушитель в атмосферу. В конце такта температура в цилиндре падает до 500 градусов, а давление до 0.1 МПа. Полностью цилиндр от отработанных газов не освобождается, какой-то их процент остается и участвует в последующем такте. Подробнее о такте выпуска.
В процессе работы двигателя все перечисленные такты повторяются циклически. При 3 такте, где совершается рабочий ход поршня, механическая энергия от коленвала передается маховику, которую он накапливает и использует ее в последующих тактах. Благодаря маховику работа двигателя становится ровной и устойчивой.
Одноцилиндровый двигатель — Википедия
Материал из Википедии — свободной энциклопедии
Одноцилиндровый двигатель внутреннего сгорания — простейший поршневой двигатель внутреннего сгорания, имеющий всего один рабочий цилиндр. Одноцилиндровый двигатель является полностью несбалансированным и имеет неравномерный ход. Одноцилиндровые двигатели характеризуются наименьшим отношением площади поверхности рабочего цилиндра к рабочему объёму по сравнению с многоцилиндровыми двигателями, что обеспечивает наименьшие потери тепла в рабочем процессе и высокий индикаторный к.п.д. В то же время одноцилиндровые двигатели характеризуются существенной большей тепловой и механической напряжённостью деталей по сравнению с многоцилиндровыми двигателями. Удельная масса одноцилиндровых двигателей выше чем у многоцилиндровых такого же рабочего объёма.
В прошлом одноцилиндровые двигатели (благодаря простоте устройства) были широко распространены а их рабочий объём был практически не ограничен сверху — на судах и в стационарных установках встречались малооборотистые одноцилиндровые двигатели с рабочим объёмом до 12 л (например дизельный калоризаторный двигатель «Пионер» мощностью 33 кВт, выпущенный на заводе «Русский дизель»). В настоящее время распространение одноцилиндровых двигателей также достаточно широко, по причине их простоты, малой стоимости и малой массы, но рабочий объём ограничен.
Наименьшим рабочим объёмом характеризуются одноцилиндровые двигатели для авиамоделей — 1 см³ — 10 см³. Бензиновые двухтактные двигатели ручных газонокосилок (триммеров) имеют рабочий объём 15 см³ — 36 см³. На мотопилах применяются двигатели с рабочим объёмом 36 см³ — 100 см³. На мопедах применяются одноцилиндровые двигатели рабочим объёмом немного меньше 50 см³. Для привода небольших электрических генераторов применяют одноцилиндровые двигатели рабочим объёмом 60 см³ — 420 см³ (дизель Yanmar L100). На мотоциклах нашли применение одноцилиндровые двухтактные двигатели рабочим объёмом 125 см³ — 350 см³. Например, российский мотоцикл «ИЖ-Планета» имеет один из самых крупных в мире серийных одноцилиндровых двухтактных двигателей рабочим объёмом 346 см³. Четырёхтактные мотоциклетные двигатели обладают рабочим объёмом до 800см³(suzuki dr800).
Для тракторов ДТ-14 и самоходных шасси ДСШ-14 выпускался одноцилиндровый дизельный двигатель рабочим объёмом 1,03 л и мощностью 14 л.с. В Китае по состоянию на 2013 год продолжают выпускаться разработанные в 1930-х годах одноцилиндровые дизельные двигатели S1100 и S1115 рабочим объемом 905 см³ и 1194 см³ соответственно. Эти двигатели широко применяются для привода тяжелых мотоблоков и небольших тракторов.
В вашем браузере отключен JavaScript
Коленчатый вал отвечает за преобразование возвратных и поступательных движений во вращательные, тем самым заставляя заднее колесо скутера вращаться. Строение мотодеталь имеет достаточно простое: пара больших дисков, связь между которыми осуществляется с помощью шатунной шейки. Причем последняя располагается не строго по центру, а имеет небольшое смещение к краю.
Благодаря этим двум дискам обеспечивается вращение вала с равномерной скоростью и в требуемом направлении. Они служат такими себе маховиками. В центральной части каждого диска имеются полуоси, на которых крепятся подшипники. Полуоси уходят в разные стороны, а концы вала передают энергию в генератор, а затем через сцепление на коробку передач.
Четырехтактные скутера не часто требуют замены коленвала, потому что эта деталь считается достаточно прочной. Но иногда возникают ситуации, когда замена деталей в коленвале все же необходима. И мотоводителям лучше знать их «в лицо».
Причина №1. Желая провести тюнинг своего мотоконя, водители практически всегда хотят изменить технические параметры мотора.
Причина №2. В коленвале имеются мотодетали, которые особо страдают при постоянной эксплуатации. Это подшипники и сальники. Чтобы провести их замену, необходимо демонтировать коленвал, а затем поставить его на место.
Причина №3. Диагностика коленвала требуется в том случае, когда скутер перестал набирать обороты (потерял мощность), или есть подозрения на утечку масла, или ощущается повышенная вибрация мотора, которой раньше не было.
Вот и весь перечень возможных причин. Может есть и еще какие-то, но они случаются так редко, что о них практически не говорят.
Подготовке скутера или мопеда к ремонту всегда предшествует снятие коленвала. Услышав первый раз о «раскалывании мотора» новичок может очень удивиться. А на самом деле, ни о каком механическом повреждении узла речь не идет. Имеется в виду всего лишь отделение двух половиной мотора друг от друга и последующее извлечение коленвала.
Берется кусок старой ветоши, и ним обворачивается вся поверхность шатунного механизма. Таким образом удастся избежать повреждений агрегата. Затем откручиваются 4 пары винтов, которые скрепляют обе половинки мотора. Иногда с этим могут возникнуть сложности (особенно, если до этого блок еще ни разу не разбирался). Но не стоит отчаиваться, способ есть. Берется крепкая планка, в которой имеются отверстия, и одевается на одну из полуосей коленвала. Это отверстие должно быть по центру, а в боковые необходимо вставить по болту. Болты нужно постепенно затягивать, в результате чего коленвал просто выдавит противоположную часть мотора.
При этом все подшипники могут остаться на коленвале, и снять их уже не составит труда. А вот сальники нужно будет практически «выбивать», применяя специальную насадку на торцевой ключ.
Заменить подшипник самостоятельно несложно. Достаточно иметь строительный шеен и новую пару запчастей. Коленвал закрепляется тисками, а внутренняя обойма подшипников сильно разогревается (до +100 градусов по Цельсию). Конструкция существенно расширится, и подшипники легко установятся. Также проходит процедура и для второй полуоси коленвала.
Ремонт любого узла и агрегата требует определенной сноровки и некоторой базы знаний. Также существуют универсальные правила, проверенные временем и одобренные опытными водителями.
Любое «вскрытие» любого мотоблока можно рассматривать, как настоящее хирургическое вмешательство. И чем стерильнее будут условия вокруг, тем более предсказуемым будет окончательный результат. Поэтому любую «операцию» следует начинать с очистительных работ. Тщательно очищаются все детали от нагара, остатков масла и инородных тел, затем можно промыть бензином или специальным средством, после чего высушить либо вытереть
Только после этого можно приступать к основным этапам ремонта.
Но чистой должна быть не только ремонтируемая деталь, но и инструмент, который используется.
Не нужно торопиться, особое внимание следует уделить всем резьбовым соединениям. Их очистить можно с помощью тряпки и сжатого воздуха.
Нельзя отклоняться от мануала по ремонту
Каждое пособие пишется с учетом особенностей каждой конкретной модели скутера, поэтому ни одно значение не должно игнорироваться.
Рядный трёхцилиндровый двигатель
В этой конфигурации три цилиндра расположены в ряд, поршни вращают один общий коленчатый вал.
Трехцилиндровый двигатель не сбалансирован как в четырехтактном, так и в двухтактном варианте. Его относительная распространенность объясняется простотой в производстве. В четырехтактном варианте двигатель работает не плавно, поэтому требуется применение балансировочного вала. Используется на автомобилях с небольшим рабочим объёмом, таких как Opel Corsa или Pajero Mini, нередко в сочетании с турбиной для увеличения мощности. балансировочный (успокоительный) вал, который вращается со скоростью коленвала, но в обратную сторону и компенсирует момент 1-го порядка.
Одноцилиндровый четырехтактный двигатель
Моторы этой конструкции очень распространены. Их можно найти не только в автомобилях, но и в мотоциклах, скутерах, тракторах, мотоблоках. В Китае производят литровые двигатели, которые используются для работы с мотоблоками.
Одно из главных достоинств таких ДВС – это очень маленькое отношение площади камеры сгорания к объему. Это дает минимальные потери тепловой энергии. КПД в таких двигателях очень высокий.
Устройство аналогично многоцилиндровым двигателям. Ничего нового здесь нет.
Этот четырехтактный двигатель предназначен для применения в утилитарных мотоциклах, мопедах, скутерах.
Двигатели ИЖ
Созданный в 87-м году на ижевском заводе мотоцикл ИЖ до сих пор популярен среди любителей мототехники. И ведь есть за что его любить – это надежный и качественный мотоцикл. Он имеет строгий классический дизайн и ряд преимуществ перед “Юпитером”. Однако имеется и минус – коленчатый вал двигателя мотоцикла ИЖ значительно больше и массивнее. На что это влияет? Ввиду этого мотор работает на более низких оборотах, за счет чего снижена мощность. Это двухтактный одноцилиндровый двигатель. Заправляют его смесью из масла и бензина.
При мощности в 22 силы объем двигателя мотоцикла составляет 346 кубических сантиметров. Это хороший показатель для такого небольшого объема. Если использовать агрегат по максимуму, то можно достичь скорости в 120 километров в час.
Что надо знать о ремонте коленвалов мототехники
Если появилась необходимость ремонта коленвала, надо готовиться к сложному процессу, особенно если речь идет об отечественной технике.
При этом всегда меняются сальники коленвалов для мотоциклов и мототехники. Кроме этого, может потребоваться замена и других запчастей.
Наиболее частые причины неисправностей
Для отечественных мотоциклов типичный ремонт состоит в замене детали из цельной отливки. Также нередко выходят из строя коренные и шатунные подшипники. Даже неспециалист поймет, что имеется проблема при наличии посторонних стуков внизу двигателя. Износ подшипника легче диагностировать, когда двигатель находится в разобранном виде. Для этого шатун качают в стороны. Если он болтается, значит пора его менять.Проблема может заключаться в необходимости приложения больших усилий для прокручивания мотора. Особенно часто это встречается в тяжелых мотоциклах. Если нужно менять шатунные подшипники, то это делается лишь после разборки детали.Коленчатый вал состоит из спрессованных последовательно, элементов. Поэтому, ремонт можно производить лишь после их репрессовки.
Ремонт
При балансировке и замене запчастей, необходимо тщательно осмотреть поверхности, оценить степень износа и выявить все имеющиеся повреждения. При решении замены или перерепрессовке коленчатого вала, потребуется обслуживание мотора, в том числе промывка всех каналов.
Также нужно поменять и сальники коленвалов для мотоциклов и мототехники. В продаже имеется специальный набор, включающий все необходимые для этого расходники. Вынутый мотор лучше положить горизонтально, чтобы оставалось под валы свободное пространство.
Нередко владельцы мотоциклов, которые при возникновении проблем не хотят долго возиться или просто не знают, как ремонтировать двигатель, продают агрегат в отличном состоянии, когда ему достаточно лишь провести балансировку. Поэтому, желающим сэкономить на запчастях, стоит приглядеться к приобретению б/у мотора.
При замене производят точные замеры всех диаметров и величин, чтобы не подтачивать затем, примеряя с соответствующим размером.
Для осуществления самого бюджетного варианта ремонта, достаточно восстановить исходные размеры коленчатого вала при помощи плазменного напыления. Это актуально особенно для монолитных коленвалов, где ремонтные работы заключаются лишь в шлифовке, рихтовке и балансировке. А при необходимости поменять щетки, такой коленчатый вал придется менять полностью.В ремонте прессового варианта имеются свои тонкости. Так, при замене хотя бы одной детали, нужно производить центровку и балансировку.
Решив производить ремонт коленвала, нужно понимать, есть ли возможность осуществления этой работы от начала и до конца самостоятельно. Если осуществить это не получится, лучше доверить процесс специалистам.
Как проверить ремонтировал ли двигатель предыдущий владелец
Если вы покупаете мотоцикл с рук, стоит проверить его на отсутствие ремонта. Возможно он был произведен не квалифицированно, или даже просто убраны симптомы. В любом случае у вас может возникнуть проблема с дальнейшей эксплуатацией.
В первую очередь осмотрите двигатель самостоятельно. Если болты на деталях визуально отличаются, значит мотор разбирали. Также если отсутствует грязь и пыль, это может говорить о недавней переборке движка. Хотя последнее может просто быть признаком хорошего отношения к технике.
При любых сомнениях покажите мотоцикл мастеру по восстановлению мототехники. Он сможет точно определить, производился ли ремонт агрегата.
Определение степени износа мотора по косвенным признакам
Прежде всего, проверку ДВС необходимо начинать с анализа работы двигателя. Как уже было сказано, в норме не допускаются затруднения при запуске, троение во время работы, стуки, шумы и другие посторонние звуки, вибрации и т.д. Однако даже наличие тех или иных отклонений не обязательно указывает на то, что двигатель износился.
Например, запуск может осложняться по причине сбоев в работе системы зажигания, проблемного стартера или недозаряженного АКБ. Стучать на холодную также могут гидрокомпенсаторы, вполне возможно, что шум издают ролики и подшипники приводов, навесного оборудования и т.д.
Если опыта недостаточно, чтобы точно определить источник шума или другие причины сбоев, тогда, в первую очередь, следует обращать внимание на технические жидкости и их состояние. Начинать проверку следует с моторного масла. Важным показателем является расход смазки. Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок)
Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок).
Дополнительно следует проверить и выхлоп, так как наличие сизого или синего масляного дыма из выхлопной трубы также укажет на причину повышенного расхода смазки. Параллельно следует открутить крышку маслозаливной горловины на заведенном моторе. Если явно виден дым, тогда это еще один признак проблем с поршневой группой и цилиндрами.
Также следует выкрутить и свечи зажигания, чтобы проанализировать нагар на электродах. В этом случае проверка двигателя и его состояния по свечам зажигания сводится к тому, что при наличии серьезных проблем с ЦПГ нагар будет черным, могут быть видны следы масла и т.д.
Все перечисленные выше признаки могут указывать на то, что в двигателе имеются проблемы с поршневыми кольцами, могут быть изношены стенки цилиндров. Также возможен вариант, когда масло расходуется в результате того, что необходима замена сальников клапанов (маслосъемных колпачков).
При этом становится понятно, что в одних случаях мотор еще можно в дальнейшем «оживить» с минимальными вложениями (раскосовка колец или их замена, установка новых маслосъемных колпачков, переход на более вязкую смазку), тогда как в других силовой агрегат необходимо разбирать и делать капремонт (расточка/гильзовка блока, замена поршней и т.д.).

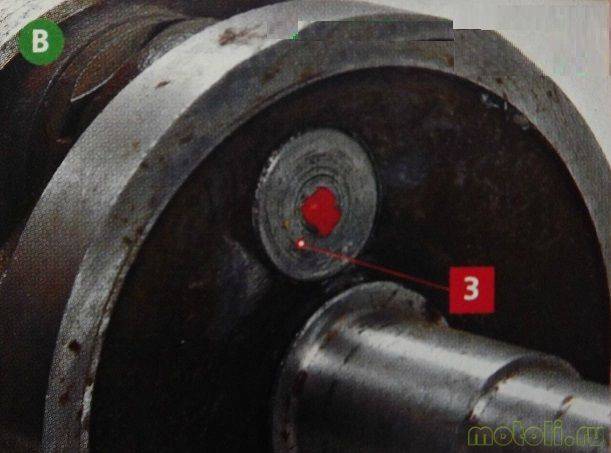

Распресовка колевала
Распресовывать коленвал можно разными способами в домашних условиях. Мне больше нравиться раздавливание щек коленвала при помощи зубила или любого конусного железного бруска. На фото ниже показано раздавливание щек коленвала при помощи зубила и молотка. Принцип такой, с двух сторон от шатуна вставляются конусы, затем поочередно наносятся по ним удары, конусы раздвигают щеки коленвала. Если ширина конуса не позволяет раздвинуть щеки коленвала до его разъединения, под щеку можно дополнительно подкладывать кусок метала.
Фото. Коленвал мотоцикла перед распресовкой.
После разъединения щек коленвала можно снять старый шатун с пошипником. Обычно палец коленвала выходит с оной щечки коленвала, но остается в другой, его можно выбить при помощи крепкой оправки слегка тоньше пальца коленвала. Выбивайте палец тяжелым молотком, если пытаться выбивать легким молотком процесс может затянуться. Старый палец выбивается с наружной стороны щеки коленвала.
Чуть не забыл, чтобы правильно спрессовать коленвал и не испортить нужные зазоры между шатуном и щечками, замерьте штангелем внутренний размер между щечками коленвала перед распресовкой, запомните его или запишите.
Более четырех цилиндров[]
V-образный пятиципиндровый двигатель
С появлением четырехтактных двигателей в соревнованиях класса Gran Prix в 2002 году производители обратили свое внимание на разработку машин, согласующихся с всевозможными ограничениями веса и размеров. Для себя компания Honda сделала вывод, что V-образный пятицилиндровый двигатель служит идеальной схемой, отвечающей этим ограничениям
Этот двигатель с тремя цилиндрами, расположенными спереди, и двумя сзади, с поперечным расположением коленчатого вала в раме, подобен старому V-образному трехцилиндровому двухтактному двигателю и чрезвычайно компактен. Это не первый пятицилиндровый мотоциклетный двигатель (при том они очень популярны в автомобильной отрасли). Еще в 1965 году компания Honda (впервые) создала рядный пятиципиндровый двухтактный двигатель, способный развивать частоту 20.000 оборотов в минуту.
