Как проверить коленвал скутера на исправность

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Некачественные топливные и воздушные фильтры

Топливный фильтр применяется для очистки поступающего в силовой агрегат топлива. Несвоевременная замена или плохое качество фильтра повлечёт за собой загрязнение топлива. В автомобиль устанавливаются магистральный и погружной топливные фильтры. Заменять их следует согласно рекомендациям производителя либо при первых признаках износа. Если не поменять фильтр вовремя, может засориться топливная система, сломаться форсунки, снизиться мощность движка. Воздушный фильтр очищает поступающий из окружающей среды воздух, попадающий в силовой агрегат. Заменяется фильтр одновременно с заменой масла, но если же автомобиль большей частью передвигается по пыльным грунтовым дорогам, менять его следует раньше.

Инструменты

• Съемник генератора (можно сделать самому)
• Съемник вариатора (можно сделать самому)
• Съемник звездочки кикстартера (только для двигателя 157QMJ)
• Головки на 8, 10, 12, 17 мм
• Крестовая и плоская отвертка
• Небольшой молоток
• Желание

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

1. Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
2. Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен

По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.

Типичный 139QMB, по факту JL1P139QMB-2

А так выглядит типичный 157QMJ, по факту LK162QMK

Восстановление коленвала

Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.

В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.

Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.

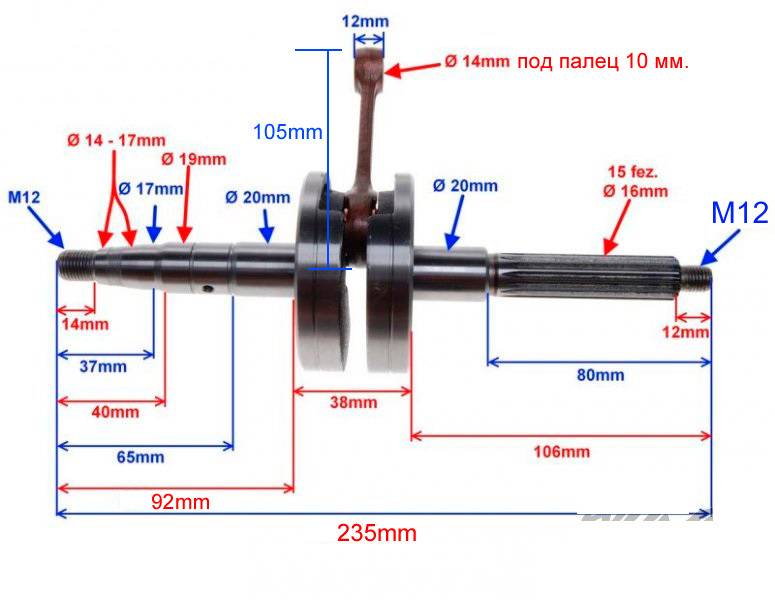

Конструкция коленвала

схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.

Когда требуется замена коленвала?

Коленчатый вал, как и в любом автомобиле, преобразует возвратно-поступательные движения поршня двигателя во вращательные, чтобы обеспечивать вращение заднего колеса и движение вперед. Замена этой детали требуется не слишком часто, так как она отличается высокой прочностью, однако в некоторых случаях ее требуется снимать. Причиной этому могут стать износ подшипников и сальников, которые требуют периодической замены, обнаруженная течь масла, появление неприятной вибрации при работе двигателя. Эти неисправности требуют скорейшего устранения. Скутеры можно ремонтировать с минимальными навыками работы с мототехникой.

Найти место для ремонта скутера нетрудно, и обычного гаража будет достаточно, чтобы справиться с этой работой. Поскольку коленвал является одной из центральных частей скутера, добраться до него не очень просто. Придется снимать мотор, освобождая его от всех дополнительных навесных деталей.

Как снять коленвал со скутера?

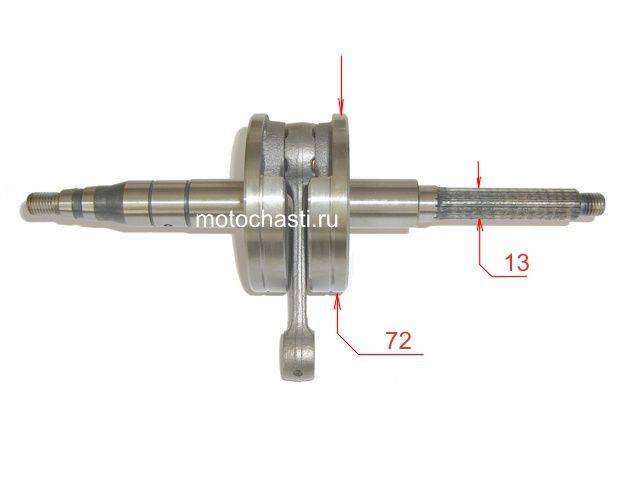

Коленчатый вал является неотъемлемой частью двигателя скутера или мопеда. В отличие от коленвалов автомобильных двигателей, данная часть скутера представляет собой не цельную деталь, а сборную либо сварную. Коленвал двигателя скутера состоит из двух дисков, которые соединены между собой с помощью шатунной шейки. Из центра каждого диска выходит полуось, на посадочном поясе которой располагается подшипник.

Уровень сложности конструкции двигателя скутера позволяет выполнить снятие коленвала самостоятельно в условиях гаража либо небольшой мастерской. Главным требованием к организации рабочего места для демонтажа коленчатого вала является наличие чистого верстака необходимых размеров.

Почему же ваш скутер может потребовать переборки коленвала? Существуют следующие причины, требующие снятия коленвала с двигателя:

1. Замена коленвала вследствие неудовлетворительно качества изготовления оригинальной детали. Данная причина имеет место на недорогих изделиях китайского производства.
2. Замена подшипников и масляных уплотнений. Качество и срок службы подшипников напрямую зависит от ценовой категории скутера. Недорогие модели отличаются применением в конструкции комплектующих невысокого качества, в результате чего может потребоваться их замена.
3. Высокий уровень вибраций, требующий проведения балансировки.

Видео — Как снять подшипник с коленвала

Снять подшипник достаточно просто, главное знать, как он там посажен. Установка любого подшипника выполняется при помощи пресса, поэтому достать его руками попросту не получится. Для его снятия можно воспользоваться множеством способов, но мы перечислим лишь два из них.

Первый – это просто разбить старый подшипник при помощи молотка и зубила. Метод этот хоть и действенный, но опасный для сальника коленвала, осколки могут попасть в блок цилиндров и повредить его. Поэтому пользоваться таким способом можно только в крайнем случае.

Второй способ более рациональный, но долгий, однако попробовать его стоит. Для этого подбирается болт произвольной длины, которая превышает длину подшипника. Самым главным условием является диаметр шляпки – она должна быть точно таких же размеров, что и отверстие внутренней обоймы подшипника. Внутрь обоймы кладется порция солидола, а болт устанавливается внутрь обоймы шляпкой. После этого, наносите удары молотком сверху болта. Таким образом, шляпка, выполняя функции поршня, сдавливает солидол, который и выдавливает подшипник. Постепенно увеличивайте порцию солидола по мере продвижения подшипника.

И все же, настоятельно рекомендуется приобрести специальный съемник, который поможет вам не только снять подшипник, но и установить на его место новый. Что касается установки, то ее можно производить при помощи молотка с мягкой подкладкой, но в этом случае, удары должны наноситься по всей окружности обоймы, чтобы подшипник вошел равномерно. Сборка деталей производится в обратной последовательности.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как поставить поршень на скутер?

Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.

Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.

Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .

Именно этой меткой поршень должен быть установлен к впускному коллектору.

Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.

Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.

Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.

Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.

Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК. Т.е

в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну

Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.

Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.

Снятие ротора

Вставляем в нужные отверстия болты. Болты берем от крыльчатки охлаждения — они туда вписываются идеально. Чтобы не задеть обмотки — наворачиваем на болтики ограничительные гайки — они не дадут болтам зайти глубоко внутрь генератора.

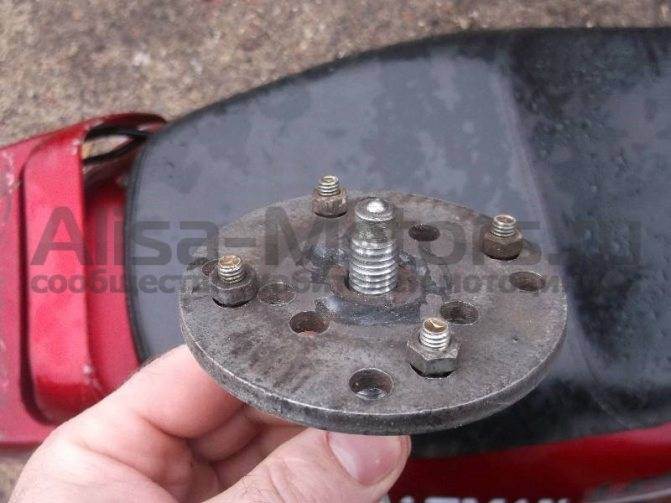

Прикладываем съемник к ротору, заворачиваем в отверстия болты. Чтобы не сорвать резьбу — подтягиваем слегка центральный болт и смотрим: все ли болты пошли внатяг. Если какой-либо болт болтается — подтяните его.

Таким образом мы равномерно распределим нагрузку между болтами. Если этим моментом пренебречь — вся нагрузка незаметно для вас может лечь только на один болт или два и тогда они вырвутся из ротора вместе с резьбой. Нам этого, понятное дело не нужно.

Теперь главное: что есть, силы затягивать центральный болт нельзя. В этом деле излишняя сила ничего не даст. Нужно все делать не спеша и со знанием дела. Иначе вырвете съемник из ротора вместе с корнями и придет тогда вашему бюджету полная финансовая неостоятельность.

Снимать ротор нужно только так: Подтягиваем слегка ключиком центральный болт съемника, легонько ударяем небольшим молотком в торец центрального болта — ротор, обычно, после первого удара слетает с конуса без разговоров, если не слетел — тянем по-новой болт и снова ударяем.

Этому приему я научился еще в далеком 1996 году, когда мне довелось снимать с вала приводной шкив мотовило зерноуборочного комбайна «Колос». Если бы не один умный человек, который вовремя мне подсказал как правильно работать съемником, то расфаршмачил бы я тогда и шкив и съемник и кувалду вместе с комбайном…

Ротор сидит на шпонке. Если вы не планируете дальше разбирать двигатель — оставьте ее как есть. А если планируете — лучше достаньте иначе потеряете.

Раздолбанную шпонку легко можно снять маленькими плоскогубцами, если шпонка сидит очень плотно — оставьте ее, никуда она от вас не денется.

Чтобы потом не гадать как у вас стоял статор — ставим керном метки или фоткаем, запоминаем или проделываем иное. Это нужно для того, чтобы обезопасить себя от проблем со сбившимся абрисом.

Фотоотчет: Замена подшипников коленчатого вала скутера

Обычно, коренные подшипники коленчатого вала скутера ходят столько же сколько и подшипник нижней головки шатуна, если не больше. Но бывают ситуации, когда после разборки и тщательной проверки всех деталей двигателя, выяснятся, что коленчатый вал все еще пригоден к дальнейшей эксплуатации, а его коренные подшипники — нет.

И с этим ничего не поделаешь. Либо меняй коленчатый вал на новый, либо изгаляйся и меняй только подшипники, которые к слову сказать стоят копейки, а новый коленчатый вал стоит очень и очень дорого — это первый важный момент.

Второй важный момент заключается в том, что в выборе метода ремонта или диагностики нужно исходить из имеющегося в наличии инструмента, а в наличии у меня есть сварочный аппарат и куча всевозможных съемников и приспособлений. Поэтому вариант ремонта двигателя с заменой только одних коренных подшипников для меня выглядит более предпочтительным. Если у вас инструментов нет — меняйте коленчатый вал на новый и не парьтесь (совет).

Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.

Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.

Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.

Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.

Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.

Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.

Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.

Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.

Замена сальников: нюансы

Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.

Всегда учитывайте проверенные временем «моменты»:

• В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
• Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
• Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
• Две половинки мотора между собою смазывают герметиком.
• Расположение блоков между собою должно быть между собою параллельным.
• Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.

Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.

Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!

https://www.youtube.com/watch?v=fLxkHznVTGc

Как вам статья?

Мне нравится1Не нравится

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Система зажигания скутера

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

1. Ключ зажигания (Ignition switch).
2. Свеча (Spark plug).
3. Высоковольтные провода.
4. Катушка или бабина (Ignition Coul).
5. Генератор (Generator).
6. Датчик холла (Sensor).
7. Выпрямитель (Rectifler).
8. Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

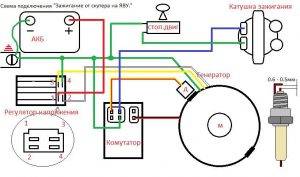

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Коммутатор скутера и его схема

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

• От свечи зажигания до бабины идет главный высоковольтный провод.
• Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
• Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
• От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
• Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
• Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
• Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
• У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
• На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Элементы системы зажигания скутера

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

• чересчур белый электрод свечи говорит о перегреве;
• желтый – о перебоях в зажигании;
• черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Как проводится проверка и ремонт системы зажигания скутера

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Что такое коленчатый вал?

Прежде чем мы перейдем к вопросу о замене коленчатого вала самоката, важно понять: насколько важна эта часть в работе вашего двигателя а для этого начнем с базы. Свеча воспламеняет смесь бензина и воздуха, которая вызовет взрыв

Затем этот взрыв приведет в движение деталь, которую все хорошо знают, а именно поршень

Свеча воспламеняет смесь бензина и воздуха, которая вызовет взрыв. Затем этот взрыв приведет в движение деталь, которую все хорошо знают, а именно поршень.

За исключением поршня, он совершает линейное и прямолинейное движение, что неверно. Затем нам понадобится деталь, которая преобразует это движение во вращательное по довольно очевидным причинам.

Что ж, эту роль будет выполнять коленчатый вал. На самом деле он более сложный и состоит из других важных частей, таких как шатуны, о которых мы наверняка слышали, о которых вы говорили, но мы не будем вдаваться в подробности.

Все, что вам нужно знать, это его общая роль, и вы поймете, что если у вас когда-либо будет отказывать коленчатый вал, у вас возникнут серьезные проблемы с самокатом.

2 thoughts on “Методика определения неисправностей коленчатого вала скутера, мотоцикла”

спасибо большое за подробный ответ. Honda lead 90 не понимал в чем дело… купил мопеку и на малых оборотах при трогание вибрация аж морда тарахтит. снял крышку вариатора. и берусь за вариатор, и толкаю вперед назад «в картер, на себя» и чувствуется осивой люфт. а радиального нет. Я понял это кончина коленвала. короче мотору предстоит КАП РЕМОНТ))) еще раз спасибо автору.

Наверное это работает с иностранной техникой. Как то купил на муравья подшипники о новые валы, когда стал устанавливать, то обнаружил, что никаким натягом там и не пахнет. На новых деталях зазор! Производители посылают на три буквы метрологию и стандартизацию, и штампуют откровенный брак.

Как проверить коленвал скутера на исправность

В этой статье мы научимся проверять работу коленвала, и не будем затрагивать коренные подшипники.

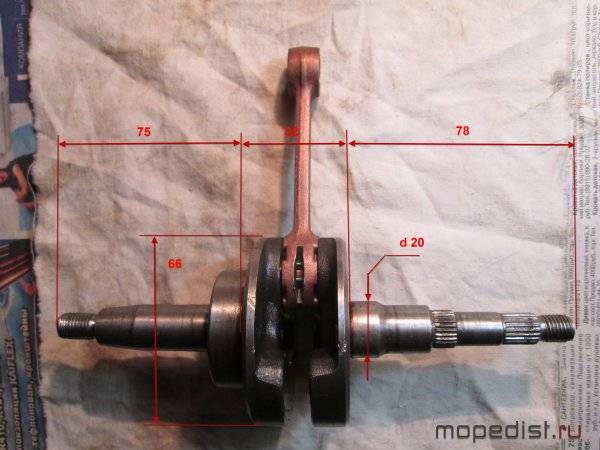

Проверка коленвала — верхняя головка шатуна

Начинать следует с верхней головки шатуна (1) .

1. Для этого, бензином или жидкостью для промывки карбюратора нужно очистить головку от возможных частиц масла или нагара.

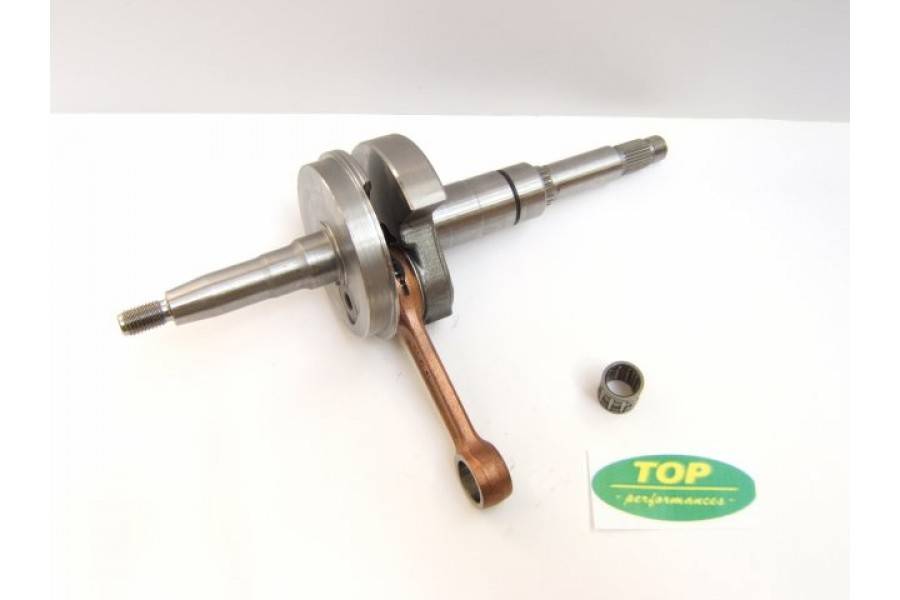

2. Затем установите игольчатый подшипник на место и вставьте поршневой палец, так как бы вы установили его в поршень.
3. Палец распределяем по центру и приступаем к проверке. Нам нужно определить вертикальный и горизонтальный люфт.
4. Наличие горизонтального люфта определяется сдвиганием пальца по диагонали в разные стороны, при этом небольшой люфт должен присутствовать.
5. Чаще поломка кроется в наличии вертикального люфта. Для его определения, пробуем двигать палец внутри подшипника вверх – вниз.
6. Люфт между игольчатым подшипником и верхней головкой шатуна говорит об износе последней. Для того чтобы убедиться в этом (если использовался Б/У игольчатый подшипник и палец), нужно заменить сепаратор и поршневой палец на заведомо новые и провести операцию заново.
7. Если люфт пропал, последние детали подлежат замене.
8. Если же люфт присутствует, замене подлежит весь коленвал, иногда только шатун, если остальные части вала находятся в нормальном состоянии.

Проверка коленвала — нижняя головка шатуна

Если вышеперечисленная проверка не дала повода для беспокойства, нужно проверить нижнюю головку шатуна (2) . Впрочем, часто обоюдный износ имеет место быть.

Промойте аналогичным образом нижнюю головку шатуна от возможных частиц грязи, масла и нагара при помощи бензина или промывки для карбюратора.
Далее вынимаем поршневой палец и сепаратор.
Свободную головку шатуна, удерживая с двух сторон пальцами, пытаемся определить горизонтальный люфт.
Для этого аккуратно покачиваем шатун влево – вправо. Небольшой люфт должен присутствовать и это входит в пределы нормы.
Теперь определяем вертикальный люфт (наиболее опасный). Для этого, нужно выставить шатун ровно по центру, чтобы он не касался щек коленвала.
Затем аккуратно пытаемся двигать шатун вверх – вниз

На данном этапе не важно, присутствует сильный люфт или же едва заметный, который еле чувствуется. Именно его наличие уже является поводом для замены.
Часто биение шатуна о щеки коленвала можно принять за люфт, поэтому важно несколько раз провести эту операцию, каждый раз выставляя шатун ровно по центру и исключая биение.

Итак, мы проверили основные проверки, которые могли свидетельствовать об износе коленвала. Однако существует еще одна поломка, именуемая биение коленвала . Проще говоря, это его кривизна.

Эта неисправность обычно характеризуется сильной вибрацией вала и скутера в целом. Биение проверяется на специальном блоке при помощи специфических инструментов, поэтому определить точное значение в домашних условиях невозможно.

Отклонение оси на 0,05 мм является максимально допустимым. После этого вал подлежит выравниванию или замене, если ремонт, по мнению специалистов, невозможен.

Вы также можете ознакомиться с другими статьями на тему:

Замена венца

Идеальным вариантом станет поменять венец на маховике на новый. Элемент демонтируется, правильнее будет сказать — выбивается. Затем устанавливается новый венец.

Совет. Торопиться в процессе установки венца на маховик не стоит. Дело в том что, если приложить чересчур большие усилия, венец может просто лопнуть. Сажать его придется по миллиметру, пробивая каждый раз элемент аккуратно и не спеша.

Вообще, следует знать, что маховик чаще всего снимается именно по вине венца. Последний либо полностью повреждается, либо сильно изнашивается из-за сильного трения.

Подробный алгоритм проведения замены

Крепление маховика

Установлен бывает маховик на заднем конце коленвала, фиксируется 6-ю болтами. Для снятия его потребуется использовать торцовый ключ или головку с воротком. Но лучше всего, особенно во время обратной затяжки, применять силомерный ключ.

Статья в тему: Способы уменьшения расхода топлива зимой

Дальше:

• с авто демонтируется КПП;
• с маховика снимается сцепление;
• маховик фиксируется от вращения монтировкой или длинной отверткой;
• болты маховика выворачиваются;
• демонтируется опорная шайба, которая держит маховик;
• теперь элемент легко можно снять;
• проводится диагностика внешней картины зубчатого обруча;
• венец обновляется в случае износа острых граней или других дефектов.
