Как заменить подшипники в рулевой колонке Honda CBR 600 F4i

Как заменить подшипник рулевой колонки CBR600RR

1. Перед началом работы убедитесь, что мотоцикл находится на устойчивой поверхности и задняя часть поднята с помощью стенда для мотоциклов. Это обеспечит удобный доступ к рулевой колонке.

2. Снимите руль и выключатель зажигания с рулевой колонки, используя соответствующие инструменты. Отсоедините также все провода и кабели, связанные с выключателем зажигания.

3. Снимите верхнюю часть рулевой колонки, включая рулевую головку и подшипник.

4. Очистите поверхность рулевой колонки и убедитесь, что она свободна от грязи и старого смазочного материала. Проверьте состояние рулевого подшипника и, при необходимости, замените его.

5. Установите новый подшипник рулевой колонки, следуя указаниям производителя. Убедитесь, что подшипник надежно закреплен и правильно установлен.

6. Соберите обратно верхнюю часть рулевой колонки, установив рулевую головку и выключатель зажигания. Подключите провода и кабели выключателя зажигания.

7. Проверьте работу рулевой колонки, поворачивая руль вправо и влево. Убедитесь, что руль поворачивается плавно и без вязкости. В случае необходимости отрегулируйте подшипник.

8. Установите руль на рулевую колонку и правильно закрепите его.

Важно помнить, что замена подшипника рулевой колонки CBR600RR требует определенных навыков и знаний. Если вы не уверены в своих способностях, рекомендуется обратиться к профессионалам или моторемонтному цеху для выполнения данной процедуры

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

• Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
• Раскрутить хомут, крепящий рулевой вал к редуктору.
• Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

Что необходимо

Для замены масла и масляного фильтра необходимы:

• Масло – минимум 3.3 литра;
• Масляный фильтр;
• Динамометрический ключ – желателен, но можно затягивать и от руки;
• Ключ на 12 мм для откручивания сливного болта;
• Шестигранник на 4 мм и крестовая отвёртка (в случае снятия левой боковины);
• Воронка для залива масла (можно лить “хоботком” самой тары, но долго и неудобно);
• Ключ для снятия масляного фильтра;
• Тара для слива масла (подойдёт ёмкость от чистой питьевой воды на 5 литров, необходимо срезать одну из сторон);
• Керосин и кисточка – для очистки загрязнённых поверхностей;
• Картон, целофан – для защиты выпускного коллектора от попадания масла, а также для подстилки инструментов, удобства.

Замена подшипника рулевой колонки BMW F650GS.

Сразу скажу, что буду рассматривать более долгий, но зато более удобный метод. У меня разобрана половина мотоцикла, но я могу себе это позволить — в межсезонье все можно делать не торопясь. В принципе, переднее колесо и пластик можно вообще не снимать, просто задрать переднюю часть мотоцикла, открутить только верхние хомуты траверсы и выкатить вилку вместе с нижней частью траверсы. Но это не очень удобно и приемлемо только когда уже есть определенный опыт ремонта мотоциклов. Если его нет (для этого и пишу эту статью), удобнее будет сделать как я опишу.

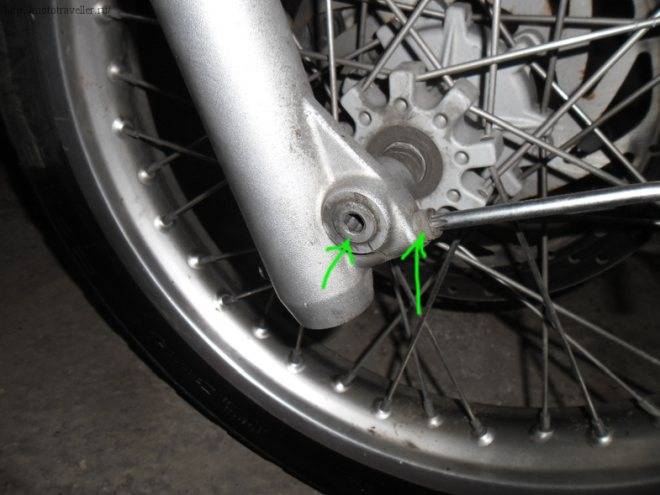

1. Снимаем переднее колесо.

2. Снимаем суппорт и подвешиваем его на шнурок, чтобы он не болтался на тормозной магистрали.

3. Снимаем святое! Самое главное, что есть на это мотоцикле! КЛЮВ!

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

• корпус (картер) колонки;
• защитный кожух (гофра) с хомутами;
• два подшипника шестерни привода (шариковый и игольчатый);
• опорная втулка (фторопластовая);
• упор;
• упорная гайка;
• пыльники, заглушки, шайбы и др.

Дизайн Honda CBR 600 F4

У Honda CBR 600 F4 довольно привлекательный дизайн. При необходимости можно менять обтекатели. В продаже есть красно/черные комплекты, желтые и других цветов. Эргономика модели позволяет мотоциклисту сидеть в прямой позе, а характеристики и возможности рулевого управления не требуют сильного перемещения веса человека на руль. Это концепция спорта, полностью приспособленного и для городского использования.

Вместительный багажник позволяет взять в поездку все необходимое. Обогреватель рукояток руля делает езду в холодное время года комфортной. Дополнительное литье ребер на внутренней стороне рамы увеличивают поперечную жесткость и упругость. Форма двойной фары спроектирована при помощи компьютерного ПО. У нее привлекательный внешний вид.

У модели два отражателя, они установлены слева и справа. Производитель использовал лампы ближнего и дальнего света H7 55 Ватт, поэтому обеспечивается превосходное освещение при езде в ночное время суток. Honda СВR 600 F4 просто поражает своим оригинальным дизайном и динамикой, что видно в каждой линии. У мотоцикла регулируемые подвески, широкое заднее колесо, в отличие от предыдущих моделей этой линейки.

Практичность, комфорт и изящество стали отличительной чертой всех модификаций мотоциклов серии CBR. Эти качества сочетаются с высоким уровнем удобства мотоциклиста и пассажира в длительной поездке, что обычно обозначается литерой F в названии. Отличная управляемость делает его подходящим для опытных гонщиков и начинающих байкеров.

Хонду CBR 600 F4 можно назвать одним из лучших в своем классе. Среди среднего класса 600-750 кубовых мотоциклов именно эта модель отличается сравнительно небольшой массой и малыми габаритами, хорошим разгоном, управляемостью, надежностью, а их стоимость демократичнее, доступнее литровой мототехники. Купить Хонду CBR 600 F4 можно примерно за 3 тысячи американских долларов.

Как найти утечку антифриза на мотоцикле Honda?

Антифриз, он же тосол, требуется менять своевременно – это необходимо для корректной работы силового устройства мотоцикла. Следует систематически следить за уровнем незамерзайки. Уменьшение уровня хладагента на 200 гр. в год — нормальная потеря объема жидкости. Если норма потребления завышена, необходимо выяснить причины. Основная, из-за которой требуется замена антифриза на Honda cbr регулярно, износ узлов/деталей системы охлаждения двигателя.

Краткий список причин:

• нарушения герметичности;
• состояние радиатора;
• механические повреждения шланга/патрубка;
• ослабление/перетяжка хомутов;
• трещины/порывы прокладок;
• в расширительном бачке пена;
• масло с белыми примесями;
• деформация перегородок движка.

Последнюю причину можно определить по выхлопу (белое испарение) газов из выхлопной трубы Хонды. Визуально протечка антифриза видна на месте стоянки мотоцикла. Аварийное или плановое обслуживание двухколесной техники поможет выявить причину охлаждающей жидкости, но искать ее следует при заглушенном двигателе.

Возможности Honda CBR 600 F4

Любая деталь мотоцикла Хонда CBR 600 F4 выполнена очень качественно, выверено. Установленный новый двигатель, в отличие от литровых моделей, не рвет резину, поэтому на ней можно проехать более 5 000 км. Уровень масла не изменится даже после 6 000 км пробега, его расход равен нолю.

У модели мягкая подвеска. Только после пяти лет эксплуатации мотоцикла в довольно интенсивном режиме появилась необходимость чистки фильтра, замены масла, колодок. Цифровой спидометр больше 260 км/ч не показывает. Купить запчасти на Honda CBR 600 F4 можно практически в любой стране, даже в небольших городках. У модели отличная управляемость на любом дорожном покрытии и при различных погодных условиях.

Владельцы мотоцикла называют его беспроблемный надежный спортивный байк. Мощный 4-цилиндровый двигатель запросто пройдет несколько сот тысяч километров пробега, но только если вовремя выполнять диагностику и периодически, в положенное время обслуживать мотоцикл, не пропускать положенные ТО. Расход топлива составляет в среднем 6-7 литров. Крутящий момент достигает 66 Нм на 10 500 оборотов. Модель выдает максимум 13 000-13 500 об/мин.

У Хонда CBR 600 F4 настоящий спортивный характер. Исключительная, четкая реакция на действия с ручкой газа. Модель позволяет выполнять резкие маневры при сильном наклоне корпуса, а это признак отлично управляемого, надежного мотоцикла. У него хорошая динамика. Управляемость на высоком уровне, привлекательный внешний вид. Рама алюминиевая, поэтому легкая, но надежная, крепкая. Эффективная тормозная система с C-ABS придает уверенности на дороге даже начинающим.

Ремонт подшипника рулевой колонки скутера

Однако такое конструктивное решение практически не влияет на работу руля и переднего колеса скутера. Когда подшипники новые — руль поворачивается при малейшем движении скутериста, обеспечивая идеальную управляемость транспортным средством. Но с течением времени при интенсивной эксплуатации подшипники рулевой колонки изнашиваются, что приводит к появлению люфта, а потом и подклиниванию руля скутера.

Определение неполадок и регулировка подшипников

Чтобы определить наличие люфта нужно:

• установить скутер на основную подножку, подложив под нее широкую доску или кирпич;
• приподнять переднее колесо, чтобы оно оторвалось от земли;
• взяться за низ передней вилки обеими руками;
• покачать колесо по ходу движения скутера вперед — назад и вправо — влево.

Если детали рулевой колонки исправны и не изношены — люфта быть не должно. В случае обнаружения даже незначительного люфта следует принимать меры по его устранению. Для начала нужно попытаться устранить люфт с помощью регулировки подшипников.

Для устранения люфта рулевой колонки необходимо:

• снять передний обвес скутера для обеспечения доступа к системе;
• отпустить контрагайку с помощью рожкового ключа;
• подтягивать ключом регулировочную гайку, проворачивая при этом руль влево — вправо.

Если на каком-то этапе регулировки стало ощущаться заедание руля — подшипники (или один из них) пришли в негодность. Если же движения стали немного трудными — следует немного отпустить регулировочную гайку. В идеале руль должен реагировать на малейшее движение руки, свободно, но без люфта. После регулировки нужно закрутить контрагайку.

Разборка и ремонт подшипника рулевой колонки

Разборку рулевой колонки скутера следует проводить на ровной чистой площадке, предварительно приготовив несколько емкостей для складывания шариков. Так же необходимо запастись чистой ветошью и ремонтными ключами для скутера.

При ремонте или замене подшипников колонки руля нужно:

• установить скутер на основную подножку, подложив под нее кирпич;
• приподнять переднее колесо, чтобы оно не касалось пола;
• снять передний обвес скутера, закрывающий верхнюю часть рулевой колонки;
• демонтировать тормозной механизм переднего колеса, сняв суппорт или отсоединив тросик (в зависимости от вида тормоза);
• снять переднее колесо;
• открутить болты крепления руля;
• отсоединить руль с приборной панелью и убрать его в сторону;
• открутить контрагайку;
• окрутить регулировочную гайку подшипников;
• снять крышку верхнего подшипника;
• демонтировать обойму подшипника (если шарики находятся в ней);
• аккуратно вынуть вилку, не допуская рассыпания шариков (если они насыпные);
• демонтировать нижний подшипник.

Замена подшипников и сборка рулевой колонки

После этого необходимо тщательно протереть детали системы, и осмотреть обоймы и шарики на предмет повреждений и износа. Если насыпные шарики не имеют видимых деформаций, потертостей и других механических повреждений — их можно использовать повторно. Если же их состояние не внушает доверия — необходимо заменить их новыми. Перед установкой нижнего подшипника поверхности, соприкасающиеся с ним необходимо смазать специальной пластичной смазкой для подшипников, смазать сам подшипник (если он в обойме) или шарики (если обоймы нет). Насыпные шарики следует установить по кругу на смазку так, чтобы они не рассыпались при возвращении вилки на место.

После этого нужно:

• аккуратно установить вилку, чтобы не нарушить выставленных по кругу шариков;
• проверить правильность установки деталей нижнего и верхнего подшипников;
• закрутить регулировочную гайку, правильно настроив систему подшипников;
• закрутить контрагайку;
• присоединить и прикрутить на место руль;
• проверить четкость настройки системы рулевой колонки;
• произвести монтаж переднего колеса;
• присоединить элементы тормозной системы;
• провести пробный заезд на скутере.

Если руль послушен и реагирует на движение рук скутериста, нет заедания и люфта — значит ремонт и настройка произведены правильно. Если движения руля Затруднены — следует отпустить контрагайку и отрегулировать подшипники снова. После удачного пробного заезда можно крепить элементы обвеса на место — ремонт удался!

Источник

Подшипник рулевой колонки CBR600RR: все, что нужно знать о нем

Особенности подшипника рулевой колонки CBR600RR:

1. Высокое качество материалов. Подшипники рулевой колонки CBR600RR изготавливаются из высокопрочной стали, что обеспечивает долгую и надежную работу.
2. Устойчивость к нагрузкам. Подшипник рулевой колонки CBR600RR способен выдерживать большие нагрузки, возникающие во время движения мотоцикла, и при этом сохранять свои характеристики.
3. Простота установки. Замена подшипника рулевой колонки CBR600RR не требует особых навыков и инструментов. Достаточно снять старый подшипник и установить новый, следуя инструкциям производителя.

Замена подшипника рулевой колонки CBR600RR рекомендуется производить при первых признаках износа или неисправности. Такие признаки могут включать вибрацию или шум при повороте рулевого управления, затруднения при управлении или любые другие необычные ощущения. В случае обнаружения подобных симптомов, рекомендуется обратиться к специалисту или самостоятельно заменить подшипник.

Замена подшипника рулевой колонки CBR600RR важна для обеспечения безопасности и комфорта во время движения на мотоцикле. Правильное функционирование рулевого управления позволит вам полностью контролировать движение мотоцикла и поворачивать безопасно и точно.

Важно помнить:

• Перед заменой подшипника рулевой колонки CBR600RR рекомендуется ознакомиться с инструкцией производителя и учесть все рекомендации.
• При замене подшипника рулевой колонки CBR600RR следует использовать только оригинальные или качественные аналоги, чтобы гарантировать долгую и надежную работу.
• Если у вас нет необходимых навыков или инструментов, рекомендуется обратиться к квалифицированному механику.

В итоге, подшипник рулевой колонки CBR600RR — это важная деталь, ответственная за плавное и точное управление мотоциклом. Замена подшипника необходима при первых признаках износа или неисправности, чтобы обеспечить безопасность и комфорт во время движения.

Дизайн Honda CBR 600 F4

У Honda CBR 600 F4 довольно привлекательный дизайн. При необходимости можно менять обтекатели. В продаже есть красно/черные комплекты, желтые и других цветов. Эргономика модели позволяет мотоциклисту сидеть в прямой позе, а характеристики и возможности рулевого управления не требуют сильного перемещения веса человека на руль. Это концепция спорта, полностью приспособленного и для городского использования.

Вместительный багажник позволяет взять в поездку все необходимое. Обогреватель рукояток руля делает езду в холодное время года комфортной. Дополнительное литье ребер на внутренней стороне рамы увеличивают поперечную жесткость и упругость. Форма двойной фары спроектирована при помощи компьютерного ПО. У нее привлекательный внешний вид.

У модели два отражателя, они установлены слева и справа. Производитель использовал лампы ближнего и дальнего света H7 55 Ватт, поэтому обеспечивается превосходное освещение при езде в ночное время суток. Honda СВR 600 F4 просто поражает своим оригинальным дизайном и динамикой, что видно в каждой линии. У мотоцикла регулируемые подвески, широкое заднее колесо, в отличие от предыдущих моделей этой линейки.

Практичность, комфорт и изящество стали отличительной чертой всех модификаций мотоциклов серии CBR. Эти качества сочетаются с высоким уровнем удобства мотоциклиста и пассажира в длительной поездке, что обычно обозначается литерой F в названии. Отличная управляемость делает его подходящим для опытных гонщиков и начинающих байкеров.

Хонду CBR 600 F4 можно назвать одним из лучших в своем классе. Среди среднего класса 600-750 кубовых мотоциклов именно эта модель отличается сравнительно небольшой массой и малыми габаритами, хорошим разгоном, управляемостью, надежностью, а их стоимость демократичнее, доступнее литровой мототехники. Купить Хонду CBR 600 F4 можно примерно за 3 тысячи американских долларов.

Особенности подшипника рулевой колонки CBR600RR

1. Технические характеристики: подшипник рулевой колонки CBR600RR обладает определенными техническими характеристиками, такими как диаметр и ширина внутреннего кольца, внешний диаметр и толщина внешнего кольца, а также размеры шариков. Эти параметры имеют значение при выборе и замене данной детали.

2. Качество материалов: подшипник рулевой колонки должен быть изготовлен из высококачественных материалов, обеспечивающих долговечность и надежность его работы. Низкокачественные подшипники могут быстро изнашиваться и приводить к проблемам с управляемостью мотоцикла.

3

Правильная установка: при замене подшипника рулевой колонки необходимо обратить внимание на правильную установку и качество монтажа. Неправильная установка может привести к износу детали и возникновению игры в рулевой колонке, а также повлиять на управляемость мотоцикла

4. Регулярное обслуживание: подшипник рулевой колонки является одной из деталей, требующих регулярного обслуживания и проверки на предмет износа. При замечании признаков износа, таких как шумы или игра, необходимо незамедлительно провести его замену.

В заключение, подшипник рулевой колонки CBR600RR играет важную роль в работе мотоцикла и требует особого внимания. Правильный выбор и установка данной детали, а также регулярное обслуживание помогут вам поддерживать надежность и безопасность вашего мотоцикла на высоком уровне.

Алгоритм сервиса

Шаг 1

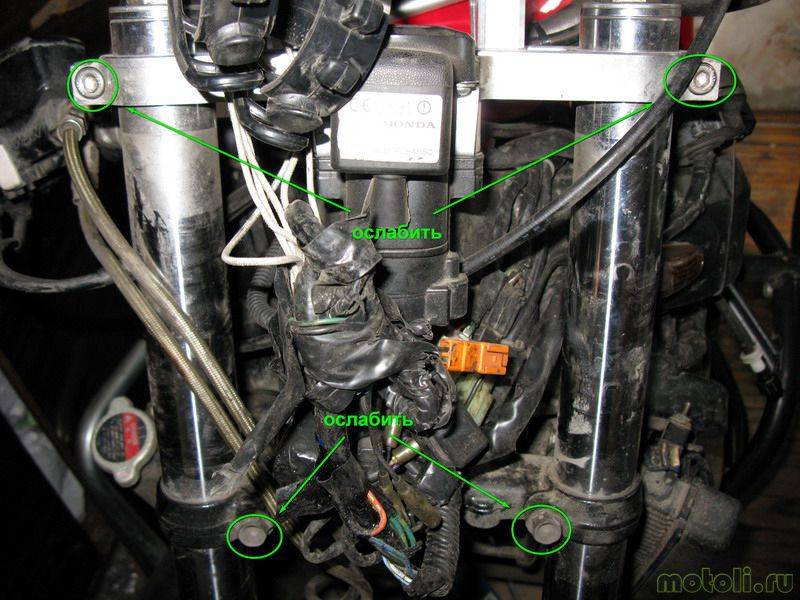

При помощи шестигранника открутите болт в выносе и послабьте стопорную гайку. Извлеките вынос из рулевой. Для удобства переднее колесо можно зажать между ног, это не будет давать вилке поворачиваться и вам легче будет открутить болт.

Шаг 2

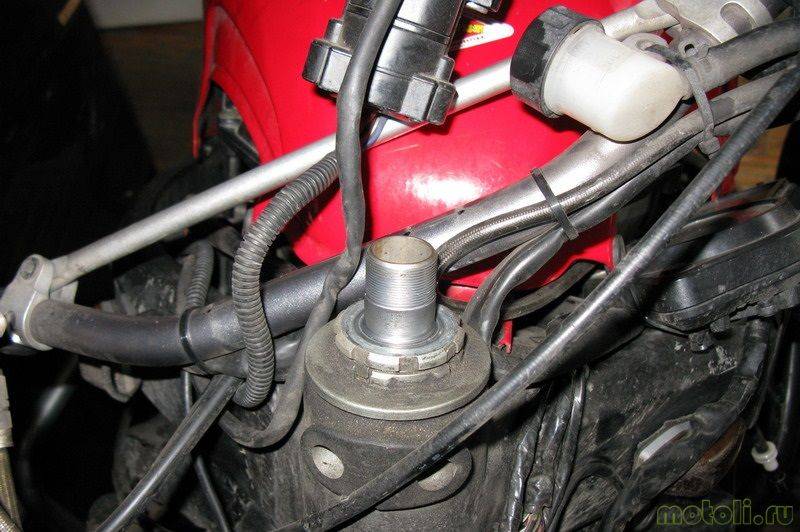

Снимите стопорную гайку, проставки и фиксирующую гайку с рулевой. Запомните расположение всех пыльников и проставок, чтобы вы смогли собрать рулевую обратно. Если переживаете, то помогает сделать банальное фото собранной рулевой.

Извлеките подшипники из рулевой. Если они «насыпные», то можно воспользоваться небольшим магнитом.

Шаг 4

Справившись с верхней частью рулевой, переходите к нижней. Извлекая вилку из рулевого стакана будьте предельно внимательны, насыпные подшипники могут разбежаться в разные стороны.

Шаг 5

Очистите все детали от старой смазки и проверьте их на предмет износа. Если появились заметные следы выработки на подшипниках, то их нужно заменить. Если износ есть уже и на самих чашках рулевой, заменой подшипников здесь не обойтись. Придётся менять всё. Так же, мы рекомендуем сменить насыпные подшипники на сепараторные аналоги, это позволит не заморачиваться во время сборки рулевой.

Шаг 6

Обильно нанесите густую консистентную смазку на нижнее посадочное место вилки и установите подшипники на место. Смазка будет удерживать подшипники на месте и вы без проблем сможете установить вилку на велосипед.

Верните вилку на место.

Обильно смазав верхнюю чашку установите подшипники.

Шаг 9

Обильно смазав оставшиеся части соберите рулевую. Если забыли в каком порядке она собирается, сверьтесь с фото, сделанным в пункте 2.

Шаг 10

Установив вынос на место уберите люфт нижней гайкой и закрутите верхнюю контргайку. Излишки смазки можно убрать ветошью.

Сервис резьбовой рулевой колонки не является чем-то сложным и из ряда вон выходящим. Главное не дать подшипникам разбежаться по комнате. Всего 20 минут, и ваш старенький велосипед продолжит радовать вас!

Honda CBR600F4i. руководство по ремонту и обслуживанию

Honda CBR600F4i спортивный мотоцикл, производимый фирмой Honda в период с 2001 по 2006 года.

В 2001 году фирма Honda выпустила улучшенную версию популярного мотоцикла CBR600F4, с целью конкуренции в категории спортивных мотоциклов среднего веса. Этим мотоциклом стал F4i весом в 170 кг. — модифицированная модель F4 с многочисленными изменениями в конструкциях двигателя, ходовой части и корпуса.

Единственным большим изменением помимо внешнего вида, стало оснащение модели электронным впрыском топлива высокого давления (50 psi) — что было отражено в названии модели «F4i». В некоторых странах данный мотоцикл продавался в двух модификациях — обычной и спортивной версиях. Спортивная версия имела раздельное двухсекционное сиденье, в ней отсутствовала ручка на хвосте и центральная подножка (хотя крепления для неё имелись). Система впрыска топлива позволила повысить производительность при подаче топлива и расширить диапазон оборотов двигателя, в то же время обеспечивая лучший отклик на вращение ручки газа, экономичность и меньший уровень выбросов. На каждый цилиндр размещался один инжектор с 38 мм дроссельными заслонками. Каждый инжектор имел 4 форсунки что позволило повысить максимальную мощность двигателя на 5 лошадиных сил по сравнению с моделью F4.

Так же был уменьшен сухой вес мотоцикла. Заднее колесо было облегчено на 400 грамм, переднее на 300 грамм. Подшипники колеса были вынесены наружу, ближе к перьям вилки, а также суппорта тормоза расположили ближе к креплениям, для того чтобы уменьшить вес и улучшить жёсткость. Также вес каждого суппорта тормоза был уменьшен на 100 грамм. Было добавлено дополнительное крепление рулевой колонки для лучшей управляемости. Подвеска также была оснащена регулируемым демпфированием. Колёсная база стала более короткой — на 5 миллиметров чем у предшествующей модели. Жёсткость увеличилась на 5.9%.

Honda CBR600F4, первоначально известная как ‘Ураган’, является спортивным мотоциклом, производимым от 1987 до 1990 года. Это был первый мотоцикл компании Хонда с 4 цилиндрами. Honda CBR600F4 имеет 16-клапанный двигатель, производящий 85 л.с. и коробку передач с 6 скоростями. Honda CBR600F4 был представлен как самая новая модель спортивного мотоцикла, его гладкие линии тела были моделированы с угловой формой. Ураган был также первый спортивный мотоцикл, который пересек четверть мили за 11 секунд. Двигатель Honda CBR600F4 производил 85 лошадиных сил, при 11,000 оборотах в минуту. Honda CBR600F4 — один из наиболее интенсивных спортивных мотоциклов своего времени.
