Kymco Vitality 50 — схема ремонта и обслуживания 4-тактной модели

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

• аккумулятор;
• индикаторы;
• лампочки;
• датчики;
• обогатитель;
• другие узлы;
• пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
3. С помощью мультиметра следует проверить контакт двигателя с рамой.
4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Коммутатор

Для проверки коммутатора нам потребуется контрольная лампа — это обычная лампочка на 12 Вольт с выведенными проводками для удобства подключения. Контрольную лампочку и подключаем ее одним концом к проводу массы, вторым к проводу катушки зажигания. Крутим стартером двигатель.

Если лампочка загорится — коммутатор и его проводка исправны. Если лампочка гореть не будет, значит неисправен коммутатор, либо проводка коммутатора. Для того чтобы быть на 100% уверенным, что дело не в коммутаторе — я рекомендую его заменить на заведомо исправный. Коммутатор для китайских мопедов стоит недорого, если вдруг окажется что старый коммутатор исправен — пусть лежит у вас до «прозапас» до следующей проверки.

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом

Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

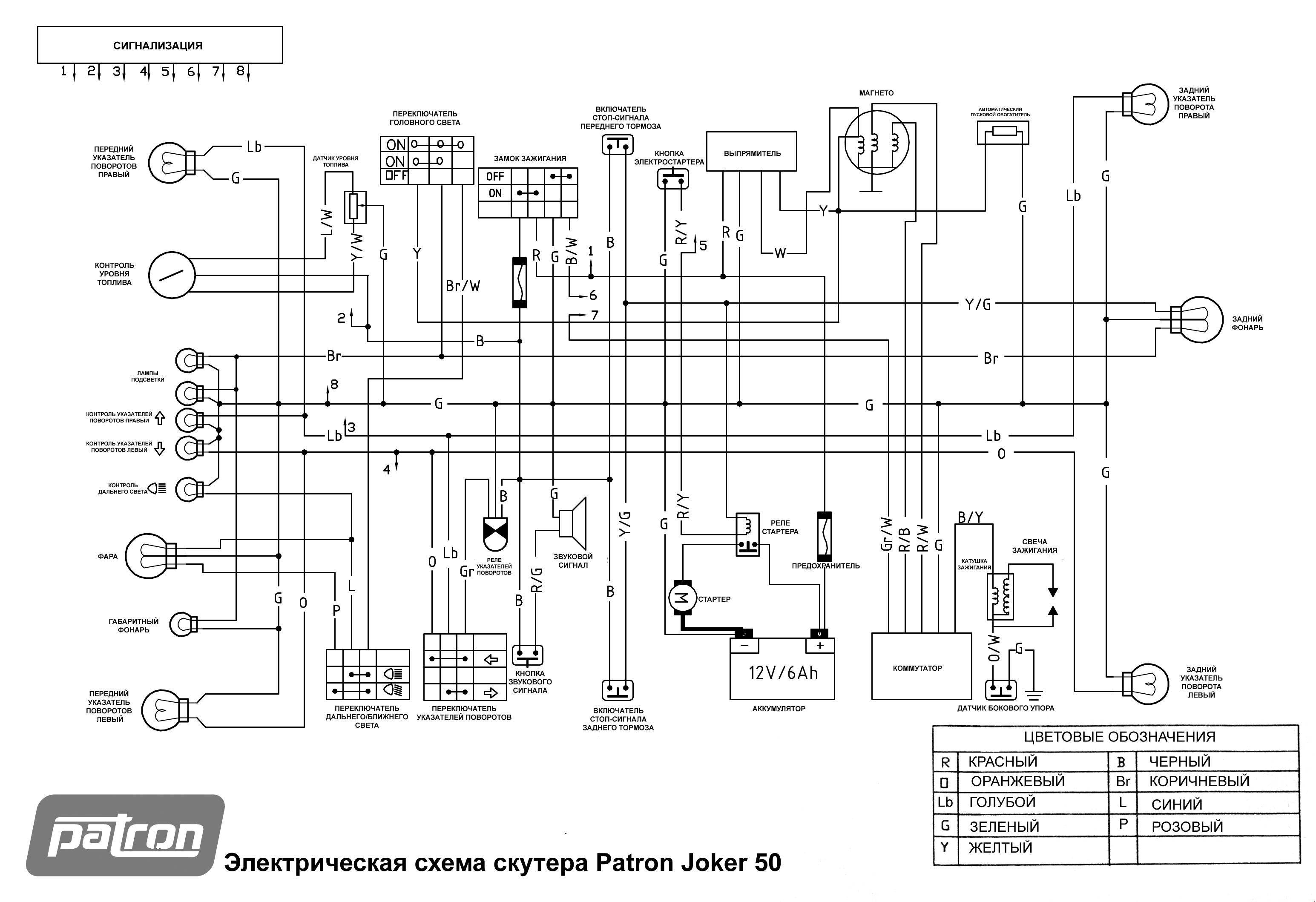

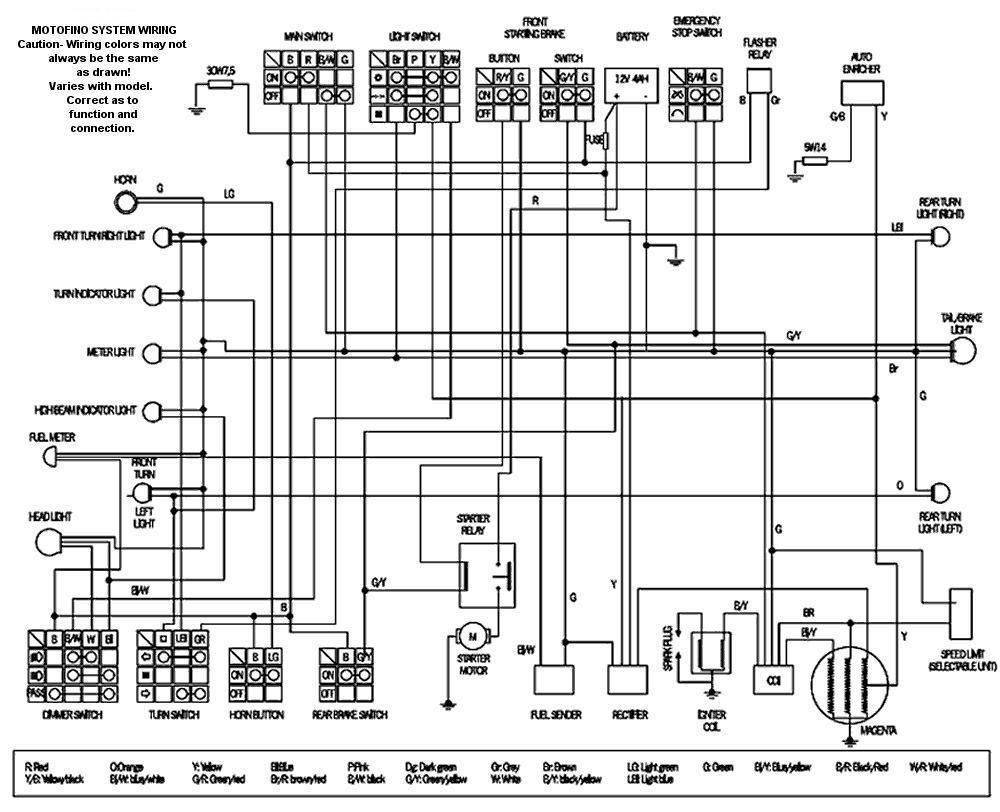

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (–). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков .

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Order this printed manual and get FREE 1 year access to the online version! Details emailed to you after your purchase.

KYMCO Vitality 50 2-4T Scooter owners who need to perform basic maintenance or a complete engine top end overhaul will find the CYCLEPEDIA manual offers everything you need.

The Cyclepedia.com KYMCO Vitality 50 2-4T Scooter manual provides service, repair and maintenance information for the following 2-stroke and 4-stroke KYMCO scooters:

KYMCO Vitality 50 2004
KYMCO Vitality 50 2005
KYMCO Vitality 50 2006
KYMCO Vitality 50 2007
KYMCO Vitality 50 2008

Get access to the following information:

KYMCO Vitality 50 General Information

Specifications
Engine Serial Number / Identification
Service Precautions
Service Information
Torque Values
Special Tools
Lubrication Points
Wiring Diagram
Cable / Harness Routing
Troubleshooting

KYMCO Vitality 50 Inspection / Adjustment

Inspection And Maintenance Schedule
Brake System
Tires
Shock Absorbers
Transmission Gear Oil
Lubrication System (2 Stroke)
Engine Oil (4 Stroke)
Engine Idle Speed
Air Cleaner
Cylinder Compression

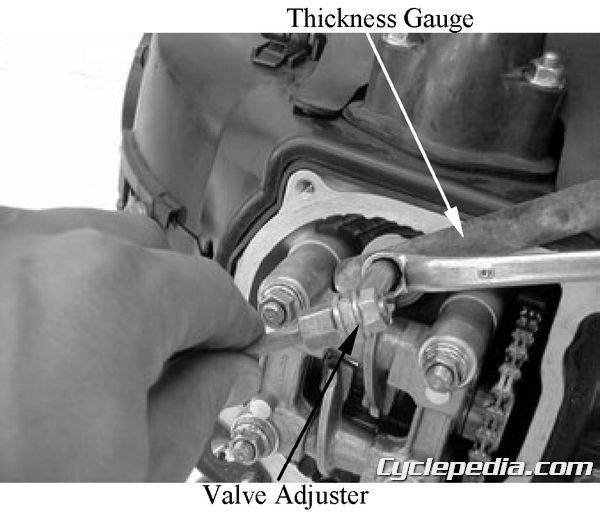

Valve Clearance (4 Stroke)
Ignition Apparatus
Throttle Grip Free Play
Headlight Adjustment

KYMCO Vitality 50 Lubrication System

Service Information (2 Stroke)
Service Information (4 Stroke)
Oil Pump (2 Stroke)
Oil Tank (2 Stroke)
Engine Oil / Oil Filter (4 Stroke)
Oil Pump (4 Stroke)

KYMCO Vitality 50 Fuel System

Service Information (2-Stroke)
Service Information (4-Stroke)
Throttle Valve (2-Stroke)
Carburetor (2-Stroke)
Air Screw Adjustment (2-Stroke)
Reed Valve (2-Stroke)
Carburetor (4-Stroke)
Fuel Tank

KYMCO Vitality 50 Engine Removal / Installation

Service Information
Engine Removal (2-Stroke)
Engine Installation (2-Stroke)
Engine Removal (4-Stroke)
Engine Installation (4-Stroke)

Service Information
Troubleshooting
Cylinder Head
Cylinder / Piston

Service Information
Cylinder Head Cover
Camshaft / Camshaft Holder
Cylinder Head

KYMCO Vitality 50 Drive And Driven Pulleys / Kick Starter

Clutch / Driven Pulley Assembly
Drive and Driven Pulley Inspections
Drive and Driven Pulleys: Inspection
Service Information
Troubleshooting
Left Crankcase Cover
Drive Pulley
Clutch / Driven Pulley
Kick Starter

KYMCO Vitality 50 Final Reduction

Service Information
Troubleshooting
Final Reduction Disassembly
Final Reduction Inspection

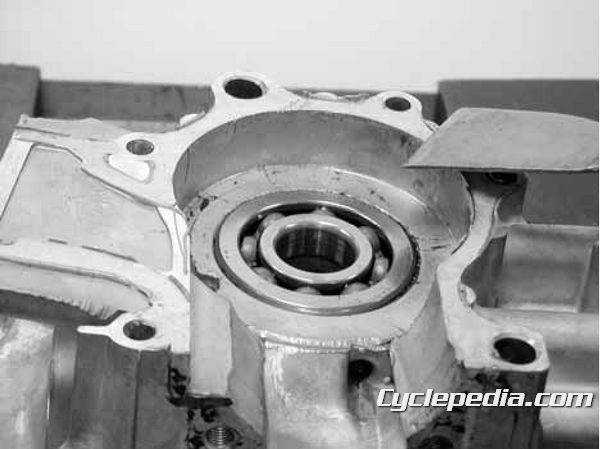

Bearing Replacement
Final Reduction Assembly

KYMCO Vitality 50 Front Wheel / Front Brake / Front Suspension

Service Information
Troubleshooting
Steering Handlebar
Front Wheel
Front Brake (Disk Brake)
Front Shock Absorber
Front Fork

Service Information

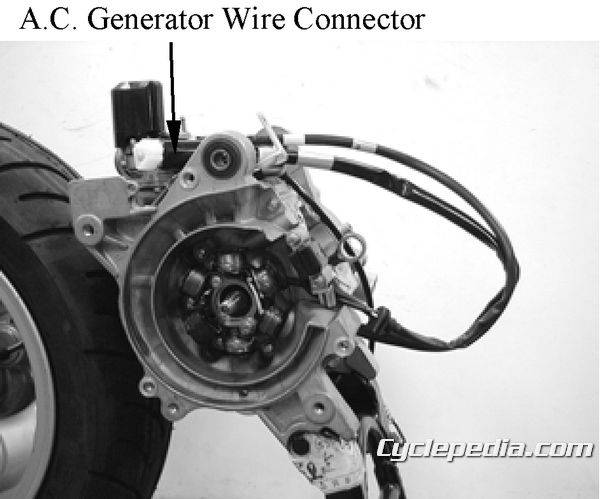

A.C. Generator Removal
A.C. Generator Installation

Service Information
Troubleshooting
Charging System
Battery & Charging
Ignition System
Starting System

Объем цилиндра

Множество производителей тюнинговых наборов – Malossi, Polini, DR, Eurocilindro – производят для скутеров класса 50сс комплекты поршневой группы увеличенного объема (цилиндр, поршень с кольцами и пальцем, часто – новая головка цилиндра). Наиболее популярны объемы 70сс и 85сс (это около 68 и 84 куб.см), наиболее популярная конструкция – стальной цилиндр с алюминиевой головкой, хотя иногда встречаются более прогрессивные алюминиевые цилиндры с покрытием Никосил. Подобные наборы ставятся на стандартный коленвал с шатуном и обеспечивают огромный прирост мощности на номинальных (или немного выше номинала) оборотах. Цилиндры с покрытием Никосил выдерживают более высокие обороты и обеспечивают большую мощность и крутящий момент, чем стальные, но их долговечность очень сильно зависит от качества изготовления, и они гораздо более стальных чувствительны к перегреву.

Также на рынке доступны тюнинговые наборы поршневой группы гоночного типа (например, Polini Kit Corsa), обеспечивающие очень высокую мощность двигателя, но практически непригодные для использования в обычных дорожных условиях из-за капризности и требования очень частого обслуживания для поддержания работоспособности. В частности, стандартные поршневые кольца, заменяемые на обычных цилиндрах через 10000 км, на цилиндре Polini Kit Corsa 70cc приходят в негодность через 2000-3000 км.

Где стоят ограничители на скутере Kymco Agility 50

Кимко Агилити 50 это маленький, легкий и надежный скутер для неспешной езды по городу. Многие мопеды приходят со встроенными с завода ограничителями, чтобы соблюдать законы в государствах, которые позволяют ездить на мото до 50 кубов без регистрации и не открывать права на скутер.

Ограничители максимальной скорости на Agility 50:

• CDI (модуль зажигания) ограничивает крутящий момент двигателя до 7000 об/мин
• Вариатор и ремень имеет конструкцию, ограничивающую максимальную скорость
• Жиклер карбюратора ограничивает расход топлива

Все они вместе ограничивают скутер до максимальной скорости 50 км/ч (в соответствии с требованиями для водителей без прав). Душылки могут быть легко удалены (дилером или владельцем), что увеличит разгон до 75 км/ч и улучшит динамику. Вы можете заменить CDI или проделать некоторые операции в катушке зажигания, которые будут ограничивать мотор до 9000 об/мин, а не 7000. Также можно удалить ограничитель с вариатора, что придаст немного скорости, и установить несколько больший основной жиклер, который будет слегка обогащать смесь для лучшей производительности. Но в таком случае нужно быть готовым к увеличению расхода топлива.

Тормоза тайваньского Агилити типичны для скутеров этого класса: дисковые передние и барабанные задние. Оба тормозные механизмы работают хорошо (задний тормоз намного лучше, чем в большинстве скутеров из Китая). Колеса 12» , что опять-таки характерно для таких мопедов и, конечно, лучше, чем 10» покрышки, установленные на многих полтинниках.

Объем бензобака составляет 5 л, на которых Вы сможете преодолеть расстояние не менее 150 км. Расход бензина моего Kymco Agility 50 приблизительно 2,5 литров на 100 км. При снятых ограничителях и движении с нагрузками трата топлива будет где-то 3,2 л.

Агалити 50 имеет хорошую особенность в том, что сиденье разделено на две части, а задняя его половина может быть зафиксирована в вертикальном положении, чтобы выступать в качестве спинки, как показано на фото ниже.

Размер багажника-унитаза позволяет положить в него шлем для скутера. Обычно в стандартную комплектацию входит и кофр. На панели приборов присутствует спидометр, одометр, но нет тахометра. Также есть указатель уровня топлива и современные часы.

Двигатель Kymco Agility 50 является обычным 4 тактным 2 клапанным силовым агрегатом типа GY6, объемом 49,5 см3, который устанавливался на многих скутерах на протяжении нескольких десятилетий. Этот испытанный двигатель способен на длительный срок службы, если его правильно обслуживать и эксплуатировать.

Освещение скутера не подходит для дальних поездок в темное время суток (лампочки по 35 Вт). При установке более мощного света нужно быть осторожным, чтобы избежать расплавления пластика. С другой стороны на 50 кубовом мотороллере Вы не будете передвигаться слишком быстро, так что прожектор, освещающий дорогу на километр перед мопедом, не нужен.

Это интересно: Мотоцикл Suzuki GW250F 2015: рассматриваем подробно

В вашем браузере отключен JavaScript

Электрическая система скутера — устройство и принцип работы

Система электроснабжения скутера обеспечивает подачу тока на свечу, лампочки и датчики для их нормальной работы. Электросистема скутера состоит из:

• генератора;
• стартера;
• свечи;
• аккумулятора;
• лампочек поворотов, стопов, передней фары;
• сигнала;
• датчиков;
• электропроводки;
• реле — регулятора.

Основной деталью этой системы является генератор. Он состоит из ротора, статора, нескольких катушек и датчика системы зажигания. Во время вращения статора в роторе возникает электрическая энергия, которая распределяется на катушки и дальше к потребителям тока.

Например, чтобы воспламенить топливо ток ротора поступает на коммутатор и катушку зажигания, которая создает мощные высоковольтные импульсы. От этого возникает сильная искра, которая и зажигает горючую смесь.

Еще одной важной деталью, питающейся током генератора, становится аккумуляторная батарея. Она является химическим накопителем электроэнергии и питает лампочки, датчики, стоп — сигнал, которые подключены к ней через реле — регулятор. Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда

Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы

Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда. Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы.

Как определить неисправности электрики скутера

Электрическая система скутера имеет множество уязвимых мест, в которых могут произойти поломки. В отличие от других систем, где поломку можно определить визуально или при помощи замера износа детали, поломку электрооборудования определить гораздо сложнее. К примеру, одной из частых поломок в системе являются разрывы или другие повреждения электропроводов. При этом, чтобы определить в каком именно месте нарушена целостность провода заднего поворота или стоп — сигнала, нужно разобрать пол скутера. Но существует возможность определить примерное место разрыва с помощью замера силы тока.

Для проведения таких замеров существует специальный прибор — тестер. С помощью такого прибора можно определить сразу три показателя в системе электрооборудования:

1. ток — применяя тестер как амперметр;
2. напряжение — тестер используется как вольтметр;
3. сопротивление — прибор применяют как омметр.

Измерение производится присоединением острых концов щупов к местам измерения. При этом на цифровом датчике появится показание замера, а на шкале результат обозначит отклонившаяся стрелка. При осуществлении замера необходимо правильно присоединить щупы прибора к приборам электроцепи. «Плюс» тестера (обычно красного цвета) должен соединяться с «плюсом» в электросети скутера. Ну а «минус» (черный провод) — соответствовать «минусу » электрики. Если перепутать полярность, то цифровой тестер покажет минусовое значение на экране, а стрелка тестера со шкалой упрется в левый край шкалы.

Самые распространенные поломки электрооборудования их ремонт и замена

Одной из самых распространенных проблем в системе электрики скутера является износ аккумуляторной батареи. Определить такую поломку очень легко с помощью тестера. Нужно аккуратно дотронуться щупами до клемм аккумулятора. При этом датчик должен показать около 12 вольт, если батарея исправна и заряжена. Если до измерения скутер долгое время не эксплуатировался и аккумулятор не заряжался от зарядного устройства, он выдаст меньший вольтаж. При этом необходимо зарядить аккумулятор и повторно произвести замер. Если показатель не изменится или будет ниже 12 вольт, то батарея не заряжается, а следовательно подлежит замене.

Следующей проблемой может стать износ щеток генератора или нарушение целостности обмотки. Чтобы выявить эти поломки следует так же провести замеры тестером. Сначала следует проверить вырабатываемые вольты и амперы генератора. Эти измерения позволят судить об износе щеток и необходимости их замены. Для замены щеток генератора лучше всего обратится в автосервис, так как неопытный водитель может нарушить целостность обмотки генератора во время монтажа, что повлечет за собой еще более серьезный ремонт.

Для ремонта электрооборудования скутера желательно использовать оригинальные детали, прописанные изготовителем в инструкции скутера.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства

, предполагая, что низкая цена — главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Оригинальная схема проводки мопеда Альфа с двигателями 49 и 110 куб. см

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Характеристики скутеров Kymco Super 8, Slels Rush, Stels Outlander, Keeway Arn

ZORO 17.01.200922:2217.01.2009 22:22:39Kymco Super 8 125 Фото в моем втором посте Скутер тайванского производства. По качеству сборки, пластика и запасных частей наголову выше китайских. После покупки не было никаких нареканий, кроме странного запаха от двигателя, который исчез после замены масла. У скутера хорошая управляемость, четко держит дорогу, и суперский дизайн

Девушки внимание обратят Из недостатков жесткое сиденье, не предназначенное для длительных поездок, и плохое качество покрышек. В передней покрышке было повышенное давление после покупки. Я этого сразу не заметил

Из за этого она треснула в нескольких местах, но воздух пропускать не стала. Более подробно я его опишу в следующих постах Год выпуска 2008 Рабочий объем двигателя 124,6 см3 Мощность 9.5 л.с. Объем топливного бака 6 л Вес 116 кг Двигатель 4-тактный Передача вариатор Расход топлива 1/27 л/км

Я этого сразу не заметил. Из за этого она треснула в нескольких местах, но воздух пропускать не стала. Более подробно я его опишу в следующих постах Год выпуска 2008 Рабочий объем двигателя 124,6 см3 Мощность 9.5 л.с. Объем топливного бака 6 л Вес 116 кг Двигатель 4-тактный Передача вариатор Расход топлива 1/27 л/км

Читать подробнее…

ZORO

17.01.200922:2217.01.2009 22:22:39

Просмотров:144129 Комментариев:3

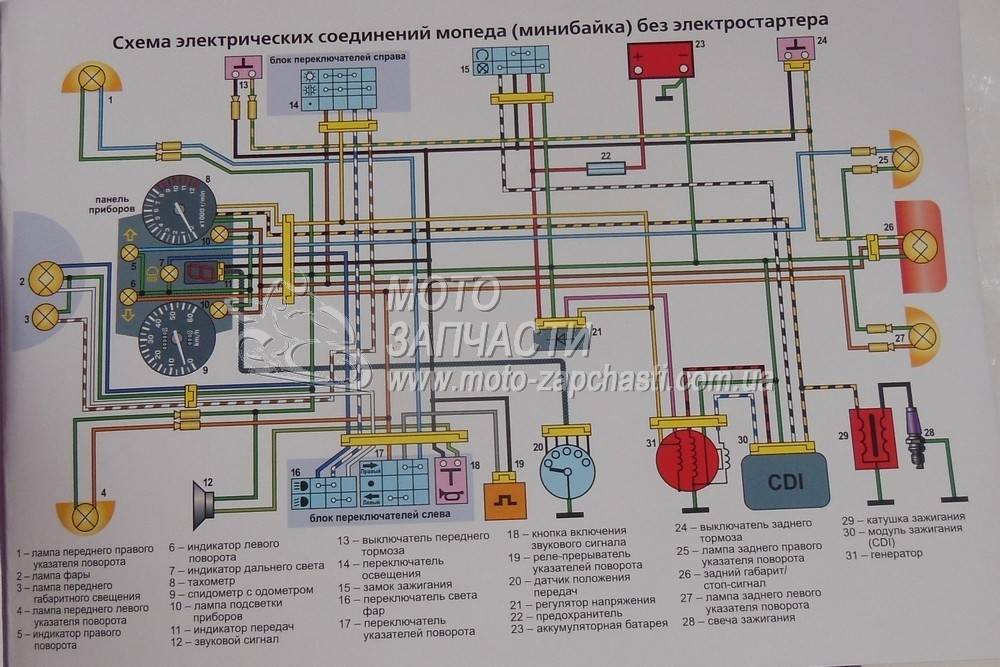

Руководство по ремонту электрооборудования китайских скутеров без тахометра

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

Кликните на схему для увеличения

 На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

• Разбираем картер в соответствии с техническим описанием для вашего авто.
• На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
• Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
• Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде

Нужно просто попробовать выставить зажигание

Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

Чистка карбюратора

Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.

Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.

Электрический скутер F9

Из всей троицы самый интригующий — это, пожалуй, последний, электрический F9. Причём это не вышедший в серию прошлогодний концепт RevoNEX, который компания обещала к 2021 году, а весьма интересный самостоятельный проект.

Вопреки тому, что обычно электроциклы чрезвычайно много весят, масса F9 составляет всего лишь 107кг благодаря тому, что корпус батареи используется как нагруженный элемент шасси. Мотор имеет мощность 12,6лс — грубо говоря, на уровне 125-кубового мотоцикла. Он встроен в заднюю часть шасси, приводит заднее колесо ремнём через автоматическую двухступенчатую трансмиссию, установленную рядом с колесом, на конце необычной задней подвески, состоящей из двух параллельных односторонних маятников.

96-вольтовая батарея ёмкостью 48Ач весит лишь 17 килограммов, и производитель заявляет запас хода в 120км с одной зарядки. Время полной перезарядки при помощи быстрого зарядника составляет 2 часа. Максимальная скорость скутера впечатляет, едва не дотягивая до теоретического законного лимита в 110км/ч, а тяговитый электромотор обеспечивает и неплохое ускорение: его пиковый крутящий момент составляет 30Нм, и 50км/ч электроскутер набирает всего за 3 секунды.
