Лыжный модуль для мотобуксировщика своими руками

Может, лучше купить снегоход?

На сегодняшний день в продаже имеются готовые снегоходы и мотобуксировщики различных фирм. Стоимость их начинается от 100 000 руб. и выше. Цена снегоходов брендовых фирм превышает 1 500 000 руб. Купить такой может не каждый. Мало того что они очень дороги сами по себе. Для снегохода необходимо отдельное место в гараже, у него большой расход топлива, дорогостоящее обслуживание. Чтобы не получить штраф, необходимо получить права категории А1, которые выдаются водителям самоходных машин в Гостехнадзоре. Управлять самоходной машиной без прав запрещено. А еще за снегоход придется платить транспортный налог.

Что такое мотособака для мотоблока

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Топ-3. Мухтар-15 New

Рейтинг (2021): 4.58

Универсальная модель Здесь использована система, позволяющая менять тип подвески, что дает возможность эксплуатировать буксировщик в самых разных условиях.

Характеристики
Средняя цена: 115 000 руб.
Страна: Россия (производится в Китае)
Мощность двигателя: 15 л.с.
Объем: 420 кубов
Подвеска: катково-склизковая/катковая
Перевозимый груз: 150 кг
Вес: 126 кг

Один из отличительных параметров у мотобуксировщиков — тип подвески. Катковая больше подходит для перемещения по промерзшему насту, а склизовая прекрасно себя чувствует в рыхлом снеге. С данной моделью вам не придется выбирать или иметь в запасе еще одну мотособаку. Аппарат использует два типа подвески, переключение между которыми возможно всего парой нехитрых манипуляций. Очень удобно для регионов с непостоянным климатом или любителей выезжать не только зимой, но и в переходный сезон. Также заслуживает внимания вместительность конструкции. Здесь имеется площадка с леерами, в которую можно положить все необходимое, а сзади прикрепить сани. Правда, грузоподъемность всего 150 килограмм.

Плюсы и минусы

Возможность смены подвески
Вместительная площадка под грузы
Дисковые тормоза
Самоочищающаяся звездочка

Примитивный лыжный модуль
Медленный разгон
Низкая грузоподъемность

10 лучших саней волокуш

Тип подвески — склизовая или катковая?

Да. Плюс склизовой подвески в том, что распределение давления на гусеницу равномерное по всей гусенице. У нас нет провалов, гусеница полностью натянута. На катковой подвеске есть точки давления – где каток, там и давит. В остальных местах гусеница проседает и теряет пятно опоры. Таким образом, склизовая подвеска увеличивает скорость по глубокому снегу. Еще плюс : склизовая подвеска максимально открытая и снег из нее выходит хорошо по сравнению с катковой. Есть большой минус склизовой подвески: если она не смазывается снегом, она начинает гореть и накладку склиза можно убить за 1 поездку, сжечь, стереть просто.

Как волокуша может влиять на скорость

Все зависит от типа местности. Мотобуксировщик нужен для того, чтобы пробираться там, где много снега. Если волокуша широкая, шире гусеницы, она будет нарезать свой след. Например, сани шириной 800 мм, а гусеница 500. То есть сани нарывают себе дорогу. Теряется мощность, увеличивается расход топлива, мотобуксировщик начинает работать на максимальных оборотах, потому что надо тянуть себя, пассажира и сани. Таким образом, сани должны иметь колею, близкую к колее мотобуксировщика. Если ширина саней в след мотобуксировщика, скорость будет хорошая, если шире, скорость уменьшается.

Современная подвеска

Опытные охотники и рыбаки не представляют своей жизни без многофункциональных мотобуксировщиков. Мотособаки обязательно укомплектовываются подвесками:

Комбинированного типа.
Катковым.
Склизовом.

Итоговый тип конструкции подвески влияет не только на скоростные характеристики, но и на плавность движения. Например, в изделиях со склизовой подвеской в разъемы ходовой части во время передвижения по целине будет попадать огромное количество снега. Этот недостаток полностью исключен у катковых агрегатов. В склизовых мотособаках мотор подвергается меньшим перегрузкам, за счет чего вероятность перегрева почти исключена.

Дизайн и конструктивные особенности

Чтобы сделать машину комфортной и эргономичной, разработчикам пришлось внедрить простые и сбалансированные решения в конструкцию. Рукоятка с удобными и хваткими ручками, с которых не соскальзывают руки. Рукоять можно настраивать по высоте таким образом, чтобы водитель имел возможность передвигаться в стоячем положении, без прогибаний спины

Это очень важно, так как правильная настройка водительского рабочего места является залогом удобства, комфорта и эргономики

Что касается дизайна, мотобуксировщик Ahtar выдержан в практичном черном цвете. Аппарат получил минималистичный внешний вид, и не выделяется на фоне конкурентов. Перед разработчиками не стояла задача сделать из Ахтара ультрамодное транспортное средство, а сделать его сбалансированным и универсальным.

Мотособака Ахтар – всесезонный транспорт типа зима-лето. И все же, как показывает практика, машина больше распространена в зимних условиях. Именно поэтому сноумобиль имеет множество зимних вариантов. Среди преимуществ зимней модификации можно выделить увеличенный дорожный просвет, раздельные гусеницы и широкую колесную базу. Такая компоновка ходовой части направлена на улучшение курсовой устойчивости и исключение форс-мажорных ситуаций (опрокидывания и перевертыша мотобуксировщика).

Машина максимально устойчива благодаря низкому центру тяжести и оптимальному давлению на грунт

Нагрузка равномерно распределена по всему кузову ТС, и это гарантирует дополнительную устойчивость, что очень важно для перевозки крупногабаритной тары. Если мотобуксировщик застрял в глубоком снегу, его можно без труда вытащить, не прибегая к помощи другого буксира. Машина относительно легкая и компактная, не занимает много места при хранении, а также в багажнике легкового автомобиля – во многом благодаря быстроразборной конструкции

Машина относительно легкая и компактная, не занимает много места при хранении, а также в багажнике легкового автомобиля – во многом благодаря быстроразборной конструкции.

Отдельное внимание стоит уделить двум широко расставленным раздельным гусеницам, которые не пришлось соединять между собой. У каждой гусеницы ширина составляет 250, чего вполне достаточно для уверенного прохождения дорожных неровностей. Еще раз отметим высокий дорожный просвет, позволяющий преодолевать препятствия

Благодаря широкой базе техника устойчива на неровной дороге. Немаловажную роль в угоду повышения проходимости и устойчивости сыграли двойные независимые передние каретки, которые также призваны улучшить плавность хода. В конструкции кареток пружины не предусмотрены

Еще раз отметим высокий дорожный просвет, позволяющий преодолевать препятствия. Благодаря широкой базе техника устойчива на неровной дороге. Немаловажную роль в угоду повышения проходимости и устойчивости сыграли двойные независимые передние каретки, которые также призваны улучшить плавность хода. В конструкции кареток пружины не предусмотрены.

В разобранном состоянии (со сложенным рулем) размеры мотобуксировщика Ахтар составляют 1500/800/600 мм.

Выбор

При выборе толкача необходимо учитывать, что ширина саней-волокуш должна быть немного больше, чем ширина гусениц мотособуксировщика. Корыто должно быть выполнено из высокопрочного пластика — этот материал уменьшает вес конструкции и не будет создавать лишней нагрузки на технику.

Сиденье для водителя должно быть мягким и регулируемым под рост пользователя. Ехать в жёстком и неудобном кресле очень тяжело и неудобно, особенно по кочкам. Будет хорошо, если в конструкции толкача предусмотрены фара и защитное стекло. Рама должна быть окрашена антикоррозийным покрытием.

Толкач может крепиться как спереди, так и сзади. Идеальной будет модель толкача с обоими этими вариантами, так как крепление позади буксировщика можно использовать для перевозки дополнительного груза.

Что касается высоты бортов, то они могут быть низкими и высокими. Ошибочным является мнение, что высокие борта лучше защищают от попадания внутрь модуля снега. Наоборот, низкие борта намного удобнее, а снег не засыпается в корыто, так как уже утрамбован передней частью устройства, имеющей скошенный вид.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

Подбор основных элементов конструкции с необходимыми параметрами.
Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

гусеничный механизм;
подвеска;
рама мотобуксировщика;
трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

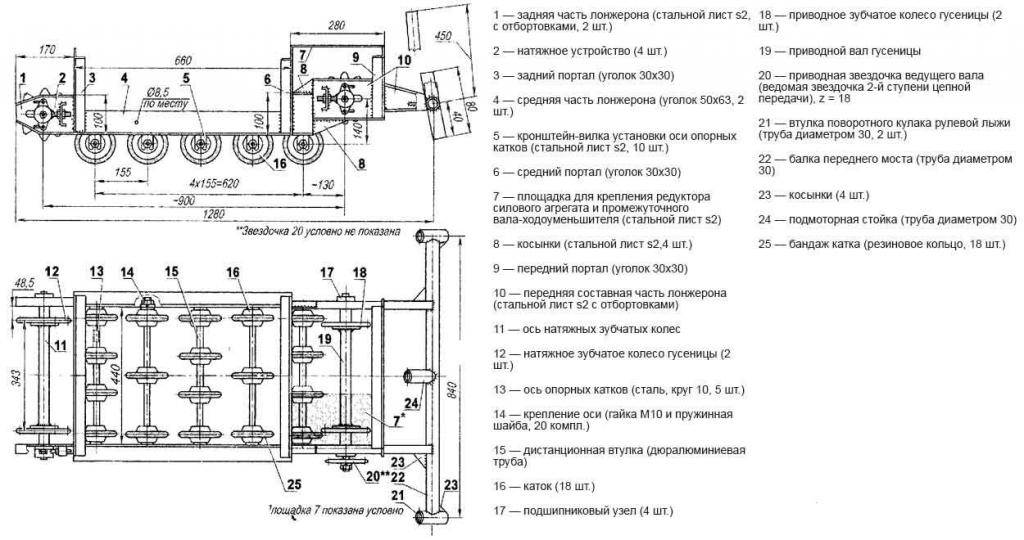

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным. Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной

Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Желая изготовить мотособаку из Бурана или других механизмов, потребуется:

Установить на раму двигатель.
Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
Соединить её с коробкой передач.
Выполнить монтаж гусениц, органов управления.

Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.

Зимний мотобуксировщик

Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.

Скорость или тяга что важнее

Вот как раз в пухляке на целине нужна тяга, мощность, потому что ты сел сам в буксировщик, весишь ты 90 кг, с тобой едут в санях 2 товарища, которые тоже любят рыбалку или охоту. Буксировщик у тебя быстрый, оборотистый. Ты по накатанной дорожке быстро выехал из деревни. И вот ты видишь перед собой непаханое поле, куда всю зиму падал снег. Как только ты заедешь на целину и чуть больше дашь газа, гусеница вращается очень быстро, а буксировщик зарывается в снег и все. А дальше он просто роет под собой. Но если оставить штатный ремень и звезду не увеличивать на ведущем валу, а на ведомом поставить не 26, а 32-ю, ты потеряешь в скорости по минимуму – от 3 до 5 км в час. Мотобуксировщик будет ехать 40 км в час, а тяговые способности у него увеличатся. То есть когда вы втроем едете на мотобуксировщике по целине, он не будет зарываться в снег, а тащить свою ношу на приличной скорости.

Тебя это будет устраивать больше, чем постоянно зарываться в снег.

Эксплуатация

Перед использованием толкача необходимо проверить все крепления, работу рычагов остановки и газа, работоспособность фары, крепление тросов и проводов. Толкач следует надежно прикрепить к мотобуксировщику.

После первой поездки проверьте затяжку всех резьбовых соединений, а после каждого использования очищайте модуль от загрязнений, снега, льда, смазывайте маслом шарнирные соединения. При сильном загрязнении необходимо произвести мойку модуля. Для мойки необходимо использовать моющее средство.

Толкач нужно хранить в сухом помещении с хорошей вентиляцией или в специальной небольшой постройке. Можно также оставлять на открытом воздухе под навесом, но чтобы на него не попадали прямые лучи солнца в тёплое время года.

Перед включением двигателя мотобуксировщика необходимо удостовериться, что рычаг газа модуля толкача имеет свободный ход и не заблокирован. Кроме того, нужно включить парковочный тормоз.

Менять конструкцию модуля строго запрещено.

Его использование разрешено исключительно для сцепки с мотобуксировщиком или санями в передней или задней части. Не предназначен для эксплуатации на песчаных грунтах и воде.

Обзор модели «Ураган» в видео ниже.

Как сделать модуль мотобуксировщика выгодно и просто

Какой модуль вам нужен?

Для начала определимся, какой именно модуль вам нужен: санный или лыжный? О преимуществах и недостатках того и другого мы уже говорили в статье «Что лучше: толкач или лыжный модуль? Испытания в реальных условиях». Прочтите ее, прежде чем сделать выбор.

А если вы знаете, что точно хотите лыжный модуль, смело продолжайте чтение этой статьи или с помощью навигации переходите сразу к нужному пункту.

Лыжный модуль ЛМ3 R (задний привод)

Коротко о конструкционных особенностях лыжного модуля

Лыжный модуль представляет из себя металлическую раму с сидением, рулем и подрессоренными лыжами. Все это прикрепляется к мотобуксировщику на 4 болтах. И по итогу получается что-то вроде миниснегохода.

Обычно для удобства, чтобы управление мотобуксировщиком было максимально комфортным, на руль устанавливаются зажигание, рычаг газа, фара и т.д.

Преимущества и недостатки лыжного модуля

2. Увеличивается скорость мотобуксировщика.

3. Увеличивается устойчивость конструкции: меньше переворотов, больше маневренность.

4. Управление становится более привычным и комфортным.

5. Оптимальный контакт лыж и гусеницы с поверхностью.

6. Уменьшается расход топлива, поскольку вес распределяется более грамотно.

7. Лыжный модуль универсален, и его можно прикрепить почти к любому мотобуксировщику, независимо от того, выбрали вы технику отечественного или импортного производства.

1. Теперь вам необходимо получить права, потому что сцепка модуль-мотобуксировщик приравнивается к миниснегоходу.

2. У вас могут возникнуть трудности при прохождении мотобуксировщика в глубоком и рыхлом снегу. О подробных тестах мы писали вот в этой статье.

3. На ходовую часть и подвеску мотобуксировщика оказывается дополнительная нагрузка, и это может приводить к частым поломкам. Лучше всего этот момент проработан в миниснегоходах.

Что понадобится для изготовления лыжного модуля?

Все, что нам пригодится, можно легко купить в магазине, найти дома или снять со старой техники.

Материалы:

профильная труба;
седло;
пластиковые лыжи;
руль;
амортизаторы.

Инструменты:

сварочный аппарат;
болгарка;
дрель;
гаечные ключи;
крепежные элементы.

Лыжный модуль ЛМ3-F Бурлак-М / Бурлак М2 / ОПТИ (передний привод)

Схема изготовления

Первым делом вам предстоит разобраться, какая конструкция лыжного модуля для вас предпочтительней. Посмотреть фотографии популярных моделей, найти чертежи и схемы или изготовить чертеж самостоятельно.

Нажмите на схему, чтобы увеличить ее

Как изготовить лыжный модуль своими руками?

2. Затем устанавливаются лыжи и руль.

3. Для комфортного передвижения на лыжном модуле нужно предосмотреть амортизацию. Пружины можно снять со старого мотоцикла или авто.

Лыжный модуль Бурлак-М Немо

В изготовлении лыжного модуля ничего сложного нет, если есть необходимые навыки, время и желание, чтобы смастерить его самому.

Если же вы хотите рассмотреть уже готовые варианты, добро пожаловать в наш магазин.

Лыжные модули в нашем магазине

Толкач для буксировщика ЭКСПЕДИТОР
от 21 800 р
Значительно повышает проходимость мотобуксировщика по глубокому снегу и пухляку
Заказать в 1 клик
Универсальный лыжный модуль УЛМ
от 37 200 р
УЛМ для мотобуксировщиков ЛЮБОГО ПРОИЗВОДСТВА с передним приводом и гусеницей 500 мм
Заказать в 1 клик
Толкач Бурлак-М / Бурлак М2 / ОПТИ универсальное крепление
от 20 200 р
Для моделей с передним и задним приводом, ширина гусеницы 500 мм.
Заказать в 1 клик
Лыжный модуль ЛМ3-F Бурлак-М / Бурлак М2 / ОПТИ (передний привод)
от 35 800 р
Лыжный модуль для переднеприводного мотобуксировщика с базой 1250, 1450 либо 1850 мм.
Заказать в 1 клик
Лыжный модуль Бурлак Практик
от 17 600 р
Комплект Лыжный модуль + мотобуксировщик Бурлак Практик — самая бюджетная альтернатива снегоходу.
Заказать в 1 клик
Лыжный модуль Бурлак-М Немо
от 19 000 р
Лыжный модуль в дополнение к ультракомпактному мотобуксировщику «Бурлак-М Немо»
Заказать в 1 клик

У вас остались вопросы?

Или вы хотите приобрести в нашем магазине лыжный модуль? Оставьте свои данные, чтобы мы постарались вам помочь.

Ваше имя:

Ваш телефон:

Комментарий:

Как сделать лыжный модуль мотобуксировщика выгодно и просто

12345 0 Число голосов: 19

Изготовление

Перед изготовлением самодельного толкача для мотобуксировщика своими руками нужно точно подобрать основные характеристики изделия

Особое внимание уделяют:

размерам;
грузоподъемности;
мощности двигателя;
исполнению трансмиссии;
способу запуска (вручную или с электростартера);
дополнительному оснащению.

Правильно спроектированный мототолкач гарантирует очень высокую проходимость даже на глубокой снежной целине. Сани должны быть ориентированы таким образом, чтобы они проходили любой участок пути прежде, чем на него заедет вездеход. Типичный модуль-толкач размещают поэтому спереди. Он выполняет задачи обычного рулевого управления. Оптимальные размеры профиля для дышла — 20х40 мм.

Такую деталь надо приварить к профилю и впрессовать новый сайлентблок. Болт нужно брать 12х80 с некрупной резьбой; часть знатоков советует использовать стремяночные болты от «Волг».

Если все сделать правильно, лишенная резьбы часть точно окажется внутри сайлентблока. Далее надо самому сварить гайку для этого болта и ухо склизовой подвески. Болт контрят с противоположной стороны уха, используя автоматически контрящуюся гайку. Дышло присоединяют на 4 болта и точно так же применяют автоконтрящиеся гайки.

Когда это выполнено, можно соединять разъем проводки. После него производится крепление троса газа для мототолкача. Сиденья выбирают быстро снимающиеся, которые размещают и убирают одним движением. Самые лучшие сиденья, по мнению знатоков, делаются из текстолита. Руль и колонку для него берут с мотоциклов «Урал», вилку варят из их же рамы.

Прикреплять толкач к волокуше можно при помощи пары кроватных уголков. Их сваривают, отмеряя точно по отведенному месту. Внизу ставят более крупную гайку, которая выполняет роль центратора болта.

Говоря про чертежи толкачей, стоит обязательно упомянуть принципиальную схему такого устройства. Тут показаны геометрический центр букса, общее устройство крепления и сборка в целом. К сожалению, размеры не указаны.

А вот здесь приведены все необходимые габариты для мотобуксировщика в целом. Обозначены и места крепления основных деталей.

В чем минус большого угла атаки?

Когда у тебя угол атаки сильно задран, уменьшается площадь опоры. Гусеница имеет длину 2820 мм. Если угол атаки нулевой, это огромный плюс, потому что проходимость по глубокому снегу лучше, потому что пятно опоры диной 1400 мм прямо лежит на снегу и это хорошо, это плюс. Но минус такой конструкции в том, что ты собираешь под снегом все пни, ледышки звездой, цепью, и есть возможность удара о препятствие – камень или что-то еще. Ты можешь погнуть звезду или раму, порвать цепь и прочее.

Угол атаки влияет на проходимость, а чем она лучше, тем выше скорость. С большой площадью опоры мотобуксировщику легче ехать по снегу, и едет он быстрее — это плюс. А минус – это вероятность того, что ты погнешь себе звезду или порвешь цепь. Вероятность очень большая: 70 процентов из 100. Мы едем по лесу, пруду какому-то, где есть ледышка и торчат торосы и можно удариться. Угол атаки отчасти влияет на скорость.

Чем меньше угол атаки, тем больше пятно опоры. Чем больше пятно опоры, тем проще буксировщику двигаться по глубокому снегу.

Чтобы увеличить скорость, надо уменьшить угол атаки, но при этом возникает куча проблем. Звезда будет биться обо все неровности. Если угол атаки сильно задран, мы исключаем удары звезды о землю, но получаем уменьшенное пятно опоры. Это приводит к тому, что мы будем проваливаться больше в снег и вероятность того, что мы зароемся, очень большая. Поэтому самое лучшее – иметь оптимальный угол атаки. Это золотая середина — когда звезда не сильно задрана и не сильно опущена, где- то на уровне 10 см от земли.

Лыжный модуль для мотособак

Получившие большое распространение на просторах нашей необъятной Родины мотобуксировщики или, как их еще называют, мотособаки имеют ряд неоспоримых достоинств, такие как небольшой вес, умеренная цена, простота в обслуживании, компактность. Вместе с тем, основным недостатком этих машин, в отличии от снегоходов, является полное отсутствие какого-либо комфорта для водителя и пассажиров. Согласитесь, что управлять транспортным средством в течение сколько-нибудь продолжительного времени стоя на ногах или на коленях не является нормальным способом, а скорее аттракционом или экстремальным спортом.

Попытки установить подобие стула в волокуши или сидения, опирающегося на их борта, приводит к быстрому износу саней из-за неравномерности нагрузки на борта или в местах опоры крепления стула.

Наша компания разработала и производит лыжный модуль, превращающий ваш буксировщик в полноценный снегоход, который обеспечивает высокий комфорт и прекрасную управляемость. Это устройство представляет собой раму, которая крепится 4 болтами на практически любой тип мотобуксировщика. На раме установлены 2 подрессоренные, управляемые при помощи мотоциклетного руля, лыжи и мягкое сидение. Вес конструкции 10 кг. Модуль быстро устанавливается и снимается с буксировщика и практически не занимает дополнительного пространства при перевозке. На руль переносятся все необходимые элементы управления: рычаг газа, выключатель зажигания и т.д.

Наш модуль повышает устойчивость буксировщика, конструкция прекрасно управляется, кроме того, увеличивается грузоподъемность и вместимость буксировщика при использовании саней, свободных от водителя. Дозагрузка буксировщика частью веса водителя улучшает сцепные свойства и, как следствие, полностью используется возможность мотора, установленного на буксировщике.

Если ваш буксировщик имеет конструкцию, аналогичную нашему, т.е. на нем установлен мощный двигатель с вариатором, то при использовании лыжного модуля и замены передаточного соотношения цепной передачи, можно достичь максимальной скорости до 50 км/ч.

Важным преимуществом конструкции нашего лыжного модуля является возможность его перемещения в вертикальной плоскости относительно мотобуксировщика. Это позволяет эффективно и комфортно огибать вертикальный рельеф поверхности. При этом и лыжи и гусеница, имея таким образом свободу перемещения друг относительно друга, постоянно находятся в контакте с поверхностью со сложным рельефом, что заметно повышает проходимость мотобуксировщика с модулем.

Стоечная конструкция крепления лыж модуля обеспечивает больший, чем у других образцов, просвет, позволяющий проходить над значительными препятствиями.

Дополнительные советы

До того как делать гусеничный привод для мотоблока, необходимо сделать чертежи, отыскать размеры. Делают это чтоб ощущать себя о том, чтобы для которого предназначена конструкция производства очень высокой самодельной гусеницы для мотоблока необходимо будет поменять центр тяжести мотоблочного аппарата. Это неизбежно спровоцирует задачки при поворачивании, так как техника будет заваливаться набок. Чтобы избежать этого, вторую ведомую ось необходимо делать длиннее.

Не считая правил относительно мощи движка, глядят на охлаждающую систему:

Воздухоохлаждение малоэффективно при важных перенагрузках, что выведет из строя движок.
Правильно пользоваться аква остыванием, которое показало себя равномерно.

Закрепленные приставки к мотоблоку позволяют серьезно улучшить данные проходимости техники. Поэтому есть вариант разнообразить спектр реализуемых операций, с которыми управится самодельный аппарат. Сказать по другому, изготовленная база в некоторых ситуациях выигрывает у стандартных колес. Но переделка мотоблочной техники может не подойти обладателям этих техустройств. Говорится об особенных требованиях к движку.

Мотор подходит с хороший тягой. Самодельное изготовление подходит для выполнения при наличии гаража. Конкретно по этой причине блок, изготовленный в гараже не плохая замена гусеничным моноблочным блокам, что представлены в сфере торговли.

Как влияет вариатор и топливо на скорость

Если вариатор сделан не в заводских условиях, а где-нибудь в гараже из китайского литья, необработанного, недоработанного (грузики, втулочки, ход – все должно быть доработано) – да, может влиять. Все зависит от того, насколько качественно сделан вариатор. Если вариатор сделан топорно, это скажется и на скорости, и на выработке ремня, и на качестве езды.

Топливо. Все производители используют китайские двигатели и 92 бензин. Это движки с воздушным охлаждением. Охлаждение минимальное, на двигателе чехол плюс капот. А так как стенки зеркала цилиндра нагреваются до 220 градусов при работе, то при использовании 98 бензина с более высоким октановым числом нагрев увеличивается, и перегреть движок с таким топливом можно гораздо быстрее, чем с 92. Разницы в скорости не будет, но можно перегреть движок. Для того, чтобы не перегреть движок, нужно устанавливать датчики температур и следить за температурой.

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

Закрепляем двигатель четырьмя болтами.
Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
Ставим руль с рычагом газа и кнопкой выключения мотора.
Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

Как сделать мотособаку своими руками?

Многие любители самодельных конструкций успели приложить руки к созданию мотобуксировщиков. Дело это не простое, требующее хороших конструкторских и слесарных навыков.

Самодельную мотособаку, собранную на основе маломощного двигателя от бензопилы или мопеда нельзя считать серьезным механизмом. Это скорее забавная игрушка, а не надежный помощник на охоте или рыбалке.

Основные узлы будущего буксировщика – двигатель, вариатор, цепь, ведущую звездочку, катки и гусеницу лучше купить готовыми, сосредоточив основные усилия над изготовлением прочной рамы и качественным монтажом приобретенных агрегатов.

Сварив по чертежам раму, к ней крепят опоры для гусеницы, валы с катками и ставят гусеницу.

Следующий этап – монтаж платформы из толстой фанеры или стального листа и крепление на ней двигателя, вариатора и приводной цепи.

Сделать мотособаку своими руками без ограждения грузовой платформы – значит каждый раз тратить время на фиксацию поклажи с помощью веревок или упругих строп. Решетку ограждения сваривают из мелкого трубчатого профиля сечением 20х20 мм.

Далее наступает черед сборки системы управления. Ее основой служит стальная рамка с ручками, шарнирно прикрепленная к раме. К ручкам подводят и крепят тросики газа и тормоза.опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! econet

Преимущества и недостатки лыжного модуля для мотобуксировщика
