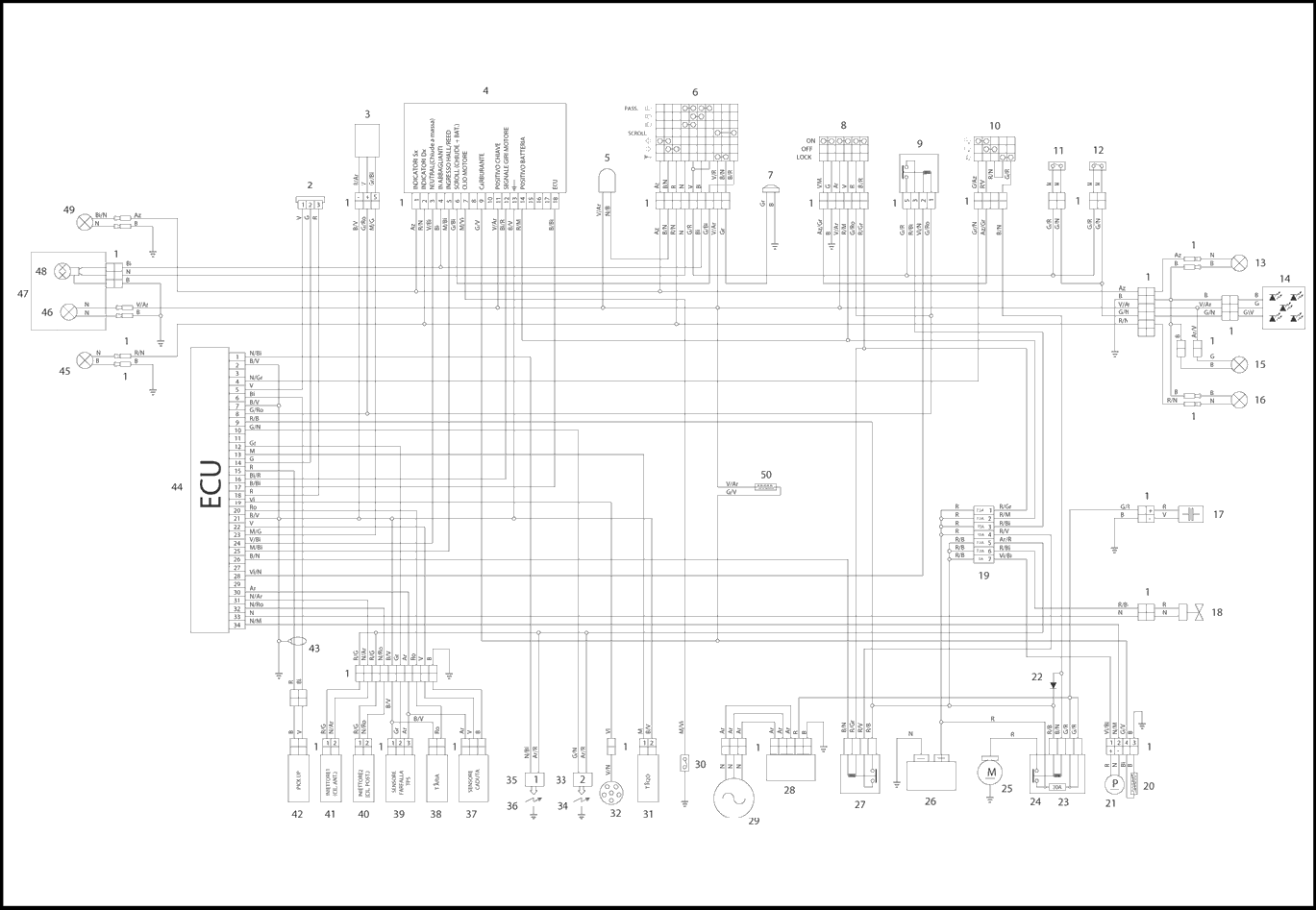

Мануал — электросхема скутера Aprilia SR50 инжектор

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ “замечает” это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Сборка водяной помпы скутера Aprilia 50

Сборка помпы скутера Aprilia более серьезная операция чем разборка, потому как подшипники нужно устанавливать точно, без перекосов, от этого зависит их долговечность. Сначала нужно запрессовать подшипники

Для запрессовки можно подобрать, подходящую по диаметру, головку с комплекта и осторожно молотком забить подшипник

Далее подбираем оптимальную по размеру головку или прочую проставку, главное чтобы она опиралась исключительно на наружную обойму подшипника. Проверьте, чтоб проставка не заклинилась в седле вместе с подшипником. Берём первый подшипник и запрессовываем его до упора без перекоса. Дальше запрессовываем кольцо, какое должно было быть между старыми подшипниками (это кольцо для того, чтоб другой подшипник сел на необходимую глубину). Теперь запрессовываем второй подшипник до упора.

Устанавливаем сальник: смазываем внешнюю обойму сальника герметиком и аккуратненько вставляем его в посадочное место

Если идёт туго, то можно подобрать проставку по внешнему диаметру сальника и осторожно постукать, чтобы сальник сел до упора в подшипник

Теперь берём крыльчатку, немного смазываем маслом то место вала, где будет ходить сальник (чтоб вал крыльчатки легко зашел в сухой сальник), и вводим его на своё место до упора. Затем, сдерживая крыльчатку чтобы не двигалась, вставляем в отверстие на валу шпонку (устанавливать нужно точно по центру), дальше на вал одеваем пластиковый привод чтобы он сел канавкой на шпонку и всё это фиксируем стопорным кольцом.

После сборки насоса у него не должно быть никакого шатания (вдоль и поперек). Дальше в улитку вставляем резиновое кольцо, немножко смазываем его герметиком и зажимаем болтами. Сборка водяной помпы Скутера Aprilia SR 50 закончена и можно приступать к сборке других элементов скутера.

Не забудьте залить в систему охлаждения антифриз. Удачи!

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем “понимает” положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

• загорание на приборной панели значка Check Engine;
• потеря динамики автомобиля;
• нестабильные обороты двигателя;
• мотор глохнет самопроизвольно;
• детонация в момент нажатия педали акселератора;
• двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

SR50R Factory

Бестселлеры компании в ряду 50-кубовых машин — скутеры «гоночной серии» SR50. С момента с момента выхода в свет первой модели в 1992 году их продано более 800 000 штук, и с самого начала Aprilia SR 50 стал задавать темп развития технологий скутеров.

Достижения модели Aprilia SR50R: 1992: SR 50 первый спортивный скутер 1993: SR 50 стал первой репликой гоночного скутера 1994: SR 50 стал первым спортивным скутером с жидкостным охлаждением 1997: SR 50 стал первым скутером с двухдисковыми тормозами 1999: SR 50 стал первым 50-кубовым скутером с электронным впрыском топлива.

На варианте Aprilia SR50R Factory установлен самый необычный из всех «полтинников» двигатель с системой Ditech — непосредственного впрыска горючей смеси в камеру сгорания. Такой мотор потребляет меньше топлива и на 60 % меньше масла, чем карбюраторный двухтактный двигатель такой же мощности, и при этом соответствует стандартам Euro3.

Все это не в ущерб надежности — интервал между сервисным обслуживанием составляет 12000 км пробега. Примечательна и ходовая часть скутеров — 13-дюймовые колеса снабжены низкопрофильной резиной, а оба тормоза — дисковые.Особенности Aprilia SR50R Factory: – Второе поколение инжекторного двигателя Ditech – Дизайн скутера в стиле спортбайка RSV 1000 R Factory – Приборная панель с функцией диагностики блока управления двигателя и тахометром с большим дисплеем – Обновленная, еще более жесткая рама – Классический багажник под сиденьем вместит шлем, есть и второе отделение под передней частью сиденья для мелких предметов. – Двойная 35 Вт фара с галогеновыми лампами, с мощной освещенностью как в модели Aprilia Leonardo – Электронный преобразователь с закодированным ключом зажигания (как на RSV 1000) с прямым обращением к блоку управления двигателем для невозможности запуска двигателя без ключа – Особая конструкция переднего воздухозаборника для лучшего охлаждения двигателя – Пульты управления находятся на руле, как у мотоциклов

Подробности материала

• Модель SR50R Factory
• Марка Aprilia
• Страна производитель Италия
• Класс мототехники Скутер
• Тип двигателя Одноцилиндровый двухтактный, жидкостного охлаждения Ditech 2, Euro3
• Число цилиндров 1
• Число тактов 2
• Зажигание / Запуск Индукционное высокой энергии / Электрический
• Объем двигателя, см3 49
• Степень сжатия 11.5:1
• Система охлаждения Жидкостная
• Диаметр цилиндра и ход поршня, мм 40 x 39.3
• Карбюратор (кол-во x тип) Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением, среднее распыление 8 микрон.
• Сцепление Центрифуга, автоматическое
• Система смазки Впрыск через электронный масляный насос
• Тип Автоматическая, вариатор
• Рама Сдвоенная центральная балка из высокопрочных стальных труб
• Передняя подвеска Гидравлическая вилка
• Ход передней подвески 90
• Задняя подвеска двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками
• Ход задней подвески 70
• Передние тормоза Дисковый з нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм
• Задние тормоза Дисковый из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм
• Привод Ремень V-belt
• Колесная база, мм 1 290
• Высота сидения, мм 820
• Передние колеса 3.50 x 13″ легкосплавные 5-ти спицевые
• Задние колеса 3.50 x 13″ легкосплавные 5-ти спицевые
• Передние шины 130/60 x 13″
• Задние шины 130/60 x 13″
• Длина, мм 1 860
• Ширина, мм 705
• Высота, мм 1 120
• Количество мест 1
• Генератор, Вт 165, Магнето с плавающим колесом
• Цена 131 500 руб.
• Доступные цвета SPEED ORANGE, APRILIA BLACK, APRILIA WHITE, DE ANGELIS REPLICA

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

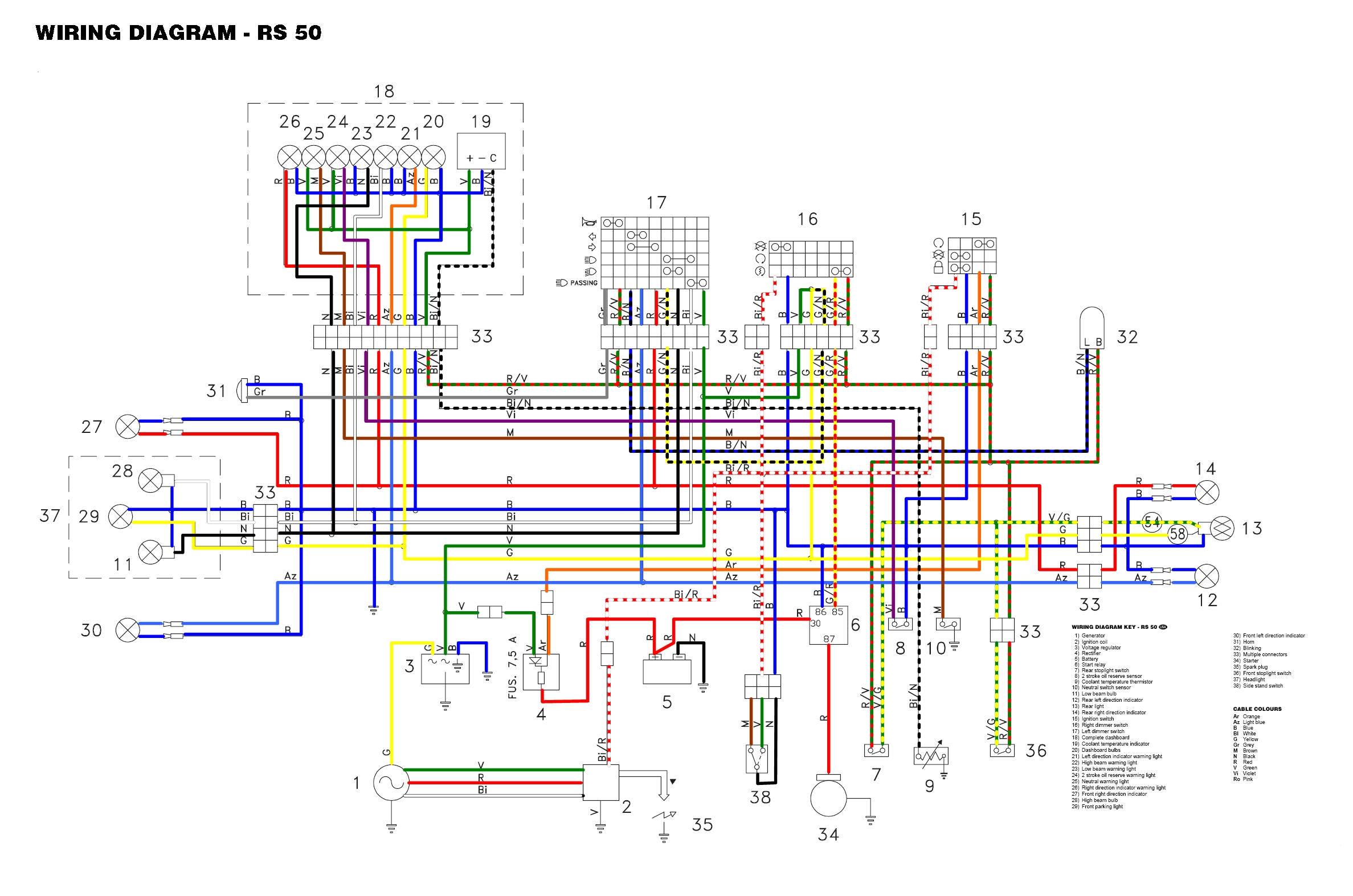

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Описание

Харьковский Независимый Скутер Клуб

я же кинул ссылку, читаем: 1 Покупаем карб “Leader ” JB-3 ,если не ошибаюсь с 80 кубового китайца,с креплениями под патрубок,как у Ямахи,но с большим воздушным диффузором!Это важно!Иначе будет заливать свечу и так-как очень сильная напруга,она будет сразу вылетать. 2 Снимаем обшивку скутера

3 Сливаем топливо с бака,снимаем бензонасос ОСТОРОЖНО! В бензопроводе насос-инжектор может-быть давление

Отсоединяем и снимаем все шланги от инжектора и компрессора.Все штуцера глушим какими-нибудь колпачками

3 Сливаем топливо с бака,снимаем бензонасос ОСТОРОЖНО! В бензопроводе насос-инжектор может-быть давление. Отсоединяем и снимаем все шланги от инжектора и компрессора.Все штуцера глушим какими-нибудь колпачками. 4 Отсоединяем разъёмы от инжектора и воздушной форсунки

5 Разбираем компрессор,снимаем с него поршенёк и все внутренности,плотно глушим штуцер воздуховода изнутри и снаружи и ставим один корпус на место. 6 Снимаем воздухофильтр и воздушную заслонку,разъём не размыкаем. отсоединяем только трос.Закручиваем винт регулировки холостого хода,примерно до середины,что-бы заслонка была приоткрыта.Заматываем плёнкой и скотчем,что-бы вода не попала и разъём при езде сам не разъединился и в таком виде спрячем его на месте топливного насоса под обшивкой. 7 Из двух тросиков,оставляем тот,который более подойдёт к карюратору,другой снимаем с распределителя.Подсоединяем к карбу и проверяем всё-ли работает,пока не поставили. 8 Монтируем карб на место воздушной заслонки,зажимаем хомутом. 9 Покупаем на рынке точеный переходник ЕЛОЧКА,что-бы один конец мог плотно войти в патрубок бензобака на место бензонасоса,а другой 7-8мм.Покупаем метр бензостойкого шланга с диаметром внутри 7-8мм.Соответственно и хомуты 1 большой и 4 маленьких.Ещё покупаем Ямаховский вакуумно-топливный клапан,желательно фирменный! Всё устанавливаем и подсоединяем.Можно поставить между клапаном и карбом МОТОЦИКЛЕТНЫЙ топливный фильтр. 10 На карбе,винт качества закручиваем и отвинчиваем на 0.5 оборота. 11 Выкручиваем свечу,вставляем в колпачок и заземляем на корпус,пускай искрит пока закачаем топливо. 12 Включаем зажигание.Красная лампа ПРОВЕРЬ ДВИГАТЕЛЬ должна гореть постоянно и при езде тоже,это нормально,привыкайте! 13 Заливаем топливо в бак,закачиваем в карб,затем ладонью прикрыв воздушное отверстие карба,крутим с перерывами,что-бы не спалить стартер,пока не закачаем бензин в цилиндр. 14 Закручиваем свечу и пробуем заводить но теперь всегда с небольшой газулькой!

4 Отсоединяем разъёмы от инжектора и воздушной форсунки. 5 Разбираем компрессор,снимаем с него поршенёк и все внутренности,плотно глушим штуцер воздуховода изнутри и снаружи и ставим один корпус на место. 6 Снимаем воздухофильтр и воздушную заслонку,разъём не размыкаем. отсоединяем только трос.Закручиваем винт регулировки холостого хода,примерно до середины,что-бы заслонка была приоткрыта.Заматываем плёнкой и скотчем,что-бы вода не попала и разъём при езде сам не разъединился и в таком виде спрячем его на месте топливного насоса под обшивкой. 7 Из двух тросиков,оставляем тот,который более подойдёт к карюратору,другой снимаем с распределителя.Подсоединяем к карбу и проверяем всё-ли работает,пока не поставили. 8 Монтируем карб на место воздушной заслонки,зажимаем хомутом. 9 Покупаем на рынке точеный переходник ЕЛОЧКА,что-бы один конец мог плотно войти в патрубок бензобака на место бензонасоса,а другой 7-8мм.Покупаем метр бензостойкого шланга с диаметром внутри 7-8мм.Соответственно и хомуты 1 большой и 4 маленьких.Ещё покупаем Ямаховский вакуумно-топливный клапан,желательно фирменный! Всё устанавливаем и подсоединяем.Можно поставить между клапаном и карбом МОТОЦИКЛЕТНЫЙ топливный фильтр. 10 На карбе,винт качества закручиваем и отвинчиваем на 0.5 оборота. 11 Выкручиваем свечу,вставляем в колпачок и заземляем на корпус,пускай искрит пока закачаем топливо. 12 Включаем зажигание.Красная лампа ПРОВЕРЬ ДВИГАТЕЛЬ должна гореть постоянно и при езде тоже,это нормально,привыкайте! 13 Заливаем топливо в бак,закачиваем в карб,затем ладонью прикрыв воздушное отверстие карба,крутим с перерывами,что-бы не спалить стартер,пока не закачаем бензин в цилиндр. 14 Закручиваем свечу и пробуем заводить но теперь всегда с небольшой газулькой!

Желаю что-бы всё у вас получилось!С уважением ко всем!

материал взят с сайта motoremont.net

проверь все ли трубки подключены нормально ли работает форсунка. или фишка оходит на ней. может бензопровод пережат где нить. карб это древний кусок говна

10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »

Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus

1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.

Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.

Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.

Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??

Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.

А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?

Hej. Strona co jakiś czas nie działa, dlaczego ?

По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом

Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Service-Manuals на Итальянские Скутеры

Вам больше не потребуется звонить и сервисы и теребить мастеров — что да как!

Качайте на здоровье сервис-мануалы и просто мануалы, переводите через гугл и пользуйтесь на здоровье — всё в бесплатном доступе. Без всяких смс и прочего.

p.s. А лучше скачайте все мануалы и залейте на свои серваки — ибо ресурсы имеют место накрываться!

Спасибо можно выразить в этой теме

Технический мануал по программированию ключа, настройке и т.д. http://www.wotmeworry.org.uk/manuals/ET . Manual.pdf

Как перебрать водяную помпу на моторе Piaggio Master 400 — 500 http://www.wotmeworry.org.uk/manuals/Gi . 20Seal.pdf

19. Gilera Runner VX VXR 125 — 200 с 2006 г.в. (но мотор точно такой же как и на VXR 200 до 2006 г.в.) http://www.wotmeworry.org.uk/manuals/Mo . manual.pdf

50. Продолжаем добавлять в эту тему мануалы на ИТАЛЬЯНСКИЕ СКУТЕРЫ и они будут на этом месте.

Модераторы — тему в раздел Объявления закрепите. Очень актуальная! и не сливайте с остальным вялым говном, где не работают ссылки.

тут 100% всё рабочее, на данный момент и информация на вес золото!

_________________«Да Да я знаю у вас у всех дио 120 едет»

Будь уважаемым человеком, сделай так же как и я в первом сообщении, а то копаться в ссылках не айс. Дополни того, чего не хватает.

_________________мои контакты только icq 138178615 тел +7 918 5157135 afedorinin@gmail.com need for speed ?-amphetamine your engine. я покупаю зч на http://www.ebay.de/ -=- все китаеводы врут

Будь уважаемым человеком, сделай так же как и я в первом сообщении, а то копаться в ссылках не айс. Дополни того, чего не хватает.

макс у меня даже с фотографиями )

_________________«Да Да я знаю у вас у всех дио 120 едет»

если б они работали так вообще класс было

_________________мои контакты только icq 138178615 тел +7 918 5157135 afedorinin@gmail.com need for speed ?-amphetamine your engine. я покупаю зч на http://www.ebay.de/ -=- все китаеводы врут

_________________Non Timetis Messor

Добавляю находки по Aprilia Atlantic 500

Haynes Руководство по ремонту и обслуживанию скутеров с карбюраторными двигателями объёмом от 50 до 250 см2.

Стиль: маленький RSV

Бескомпромиссный спортивный вид SR 50 точно копирует мир гонок. Как всегда компания Aprilia не просто предлагает лучшие из доступных технологий, но также настаивает на лучшем дизайне. SR 50 R Factory является воплощением технологии и страсти. Его агрессивный стиль, перешедший от RSV 1000 R Factory, гарантирует полную эмоций езду и притягивающую взгляд, красоту.

Посмотрите на SR 50 R Factory хоть раз и вы согласитесь, что это действительно маленький RSV. Сходство ощущается не только во внешнем виде, но и в технических решениях.

Обтекаемая защита ног, мощные двойные фары, центральный воздухозаборник и аэродинамический хвост с интегрированными стоп-сигналом и поворотниками, всё точно также как на суперспортивном лидере Aprilia

При создании SR 50 R Factory, внимание к деталям достигло небывалых для спортивного скутера высот. Даже цветовые схемы новые, агрессивные и живые, такие, какие они должны быть на спортивной машине, отвергающей компромиссы
