Обслуживание
Руководство по техническому обслуживанию мототехники. Графический PDF, English. ZIP-архив (7,1M)
Руководство по техническому обслуживанию. Графический PDF (хорошее качество сканирования), English. ZIP-архив (146M)
Устройство Honda VT600 (микрофиши). JPG (80 картинок). ZIP-архив (2,7M)
VLX NV400Cp (NC26-120), VLX NV400Cr (NC26-130), VLX NV400CVs (NC26-139), VLX NV600Cp (PC21-120), VLX NV600Cr (PC21-130) Графический PDF, японский. ZIP-архив (7,1M)
VLS NV400CSw (NC37-100), VLX NV400CBw (NC26-164), VLX NV400CB1 (NC26-210/211/212) Графический PDF, японский. ZIP-архив (6M)
Полная цветная схема электропроводки. JPG (1,7M)
Схема электропроводки (минимальная, для чопперов). JPG (125,7k)
Схема электропроводки. Японский. PDF (157,6k)
Устройство и принцип действия. DJVU, русский. ZIP-архив (7,3M)
Текстовый PDF, русский. ZIP-архив (1,2M)
Каталог запчастей (2 части), Перечень спецификаций, Информация по обслуживанию Графический PDF, HTML. English, японский. ZIP-архив (1,9M)
Серия мотоциклов Honda Valkyrie
Мототехника Honda Valkyrie относится к категории тяжелых круизеров. Первый представитель данного модельного ряда появился в 1996 году. Мототехника хонда валькирия стала распространенной благодаря моде на супертяжелые мотоциклы.
Появившийся на рынке мотоцикл хонда валькирия сразу же привлек внимание мотоциклистов, потому что в нем производителю удалось удачно соединить классику чоппера и мощность силовой установки, присущей круизеру. Эта мототехника пользовалась большой популярностью среди мотоциклистов всего мира вплоть до 2003 года, когда марка решила прекратить ее производство
Регулировка клапанов Honda VT 400 Shadow
Проверяют тепловые зазоры клапанов согласно сервисному руководству на Ваш Honda VT 400 Shadow, а также после разборки головки или замены цепи привода ГРМ или при появлении характерного «цокота» из головки цилиндров.
Увеличенные клапанные зазоры приводят к появлению повышенного шума при работе двигателя, а при слишком малых зазорах клапана не будут закрываться, и двигатель не будет развивать номинальную мощность, а порой и трудно заводиться.
Наш сервисный центр осуществляет:
Настрока клапанов рокерным механизмом Регулировка клапанов шайбами (В наличии шайбы для регулировки клапанов диаметром 7,48мм и 9,48мм)
Обращаем ваше внимание, что после регулировки клапанов в ряде случаев необходима синхронизация карбюраторов
Важная информация
- Изображение
- Текст
ВОДИТЕЛЬ И ПАССАЖИР
Данный мотоцикл предназначен для перевозки водителя и одного пассажира. Никогда не превышайте максимальную грузоподъёмность, указанную на оборудовании и табличке с характеристиками.
ЕЗДА ПО ДОРОГАМ
Данный мотоцикл предназначен только для дорог с искусственным покрытием.
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Особое внимание обратите на информацию по безопасности, приводимую в различных местах данного Руководства. Эта информация наиболее полно изложена в разделе “Информация по безопасности”, по- мещённом перед страницей “Содержание”
Данное Руководство должно рассматриваться как неотъемлемая часть мотоцикла и передаваться сле- дующему владельцу при его продаже.
Довольно часто неисправность цепи газораспределительного механизма (ГРМ) Honda VT 400 Shadow обусловлена увеличением шага между звеньями. Как результат, двигатель начинает неправильно работать на холостом ходу. Поэтому вовсе неудивительно, что цепь начинает перескакивать одновременно на несколько зубьев. Чем это чревато? Во-первых, двигатель будет глохнуть. Во-вторых, могут быть замяты клапаны. А это в свою очередь может потребовать дорогостоящего ремонта двигателя. Поэтому при обнаружении первых признаков неисправности рекомендуется заменить цепь ГРМ на Honda VT 400 Shadow.
Запчасти
- 1986 – Custom меняет свои характеристики и становится Shadow 750;
- 1997 – возникла версия ВТ 750 С Шэдоу А.С.Е.;
- 1998 – возникла версия Шэдоу 750 А.С.Е. Делюкс;
- 2006 – в комплект добавлен иммобилайзер;
- 2007 – возникла версия ВТ 750 С2 Шэдоу Спирит;
- 2009 – возникла версия ВТ 750 С2Б Фантом;
- 2010 – возникла версия ВТ 750 РС Шэдоу РС;
- 2011 – последний год выпуска Shadow 750.
Краткая история модели В ширину VT 750 Shadow – 805 мм, в длину – 2310 мм, а в высоту – 1190 мм. Высота по седлу тут средняя – 695 мм. Размер колесной базы составляет 1605 мм. Вместе с топливом вес мотоцикла незначителен и достигает 236 кг. Бак емкостью в 12,5 л является достаточным, поскольку на 100 км дороги расходуется примерно 4,2 л бензина.

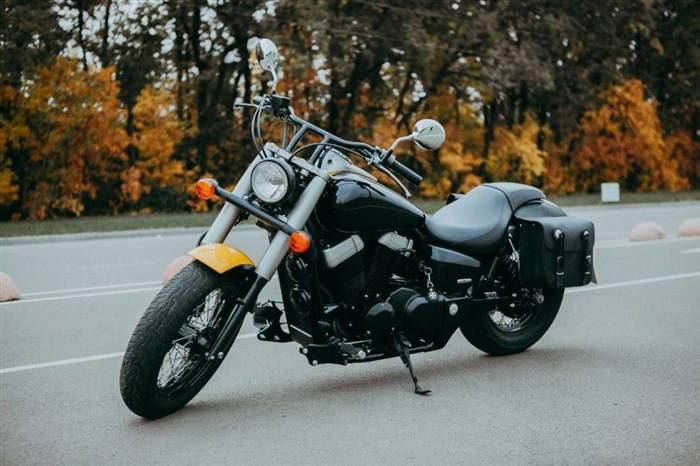

Особенности HONDA Shadow 400
По своим параметрам и внешнему облику HONDA Shadow 400 – типичный классический круизер.
Кроме интересных решений по поводу смены ходовой, отличий у байка мало.
- Подвеска с коротким ходом, который невозможно настроить.
- 2 пружины на заднем амортизаторе обеспечивают мягкость хода, но они же пробиваются на ура уже при небольшом грузе (2 дюжим мужикам на этот байк лучше вместе не садиться).
- Мотоцикл для города — на МКАД с его скоростями потока лучше не соваться.
- Чопперная посадка позволяет менять положение ног при управлении, а мягкий диван преодолевать значительные расстояния в «один присест».
Обслуживание
Руководство по техническому обслуживанию мототехники. Графический PDF, English. ZIP-архив (7,1M) Руководство по техническому обслуживанию. Графический PDF (хорошее качество сканирования), English. ZIP-архив (146M)
Устройство Honda VT600 (микрофиши). JPG (80 картинок). ZIP-архив (2,7M)
VLX NV400Cp (NC26-120), VLX NV400Cr (NC26-130), VLX NV400CVs (NC26-139), VLX NV600Cp (PC21-120), VLX NV600Cr (PC21-130) Графический PDF, японский. ZIP-архив (7,1M)
VLS NV400CSw (NC37-100), VLX NV400CBw (NC26-164), VLX NV400CB1 (NC26-210/211/212) Графический PDF, японский. ZIP-архив (6M)
Полная цветная схема электропроводки. JPG (1,7M)
Схема электропроводки (минимальная, для чопперов). JPG (125,7k)
Схема электропроводки. Японский. PDF (157,6k)
Устройство и принцип действия. DJVU, русский. ZIP-архив (7,3M)
Текстовый PDF, русский. ZIP-архив (1,2M)
Каталог запчастей (2 части), Перечень спецификаций, Информация по обслуживанию Графический PDF, HTML. English, японский. ZIP-архив (1,9M)
Мануал Honda Steed 400
Совсем недавно японский производитель мотоциклов предоставил отечественным пользователям Honda мануал, переведенный на русский язык. Это издание содержит массу полезной информации и, кроме руководства пользователя, имеет набор электронных схем, фотографии и цветные иллюстрации.
Кроме этого, мануал Honda Steed 400 имеет несколько подробно описанных ситуаций, которые могут возникать во время эксплуатации. Это ситуации, касающиеся транспортировки, содержания или утилизации мотоцикла. К сожалению, большинство мотоциклистов не считают это издание необходимым, и вспоминают о нем только тогда, когда окажется, что техника уже вышла из строя.
Производитель заранее предусмотрел, что мануал Honda Steed 400 подходит не только для конкретной модели, а для многих существующих мотоциклов, произведенных этой фирмой. Разработанное руководство пользователя содержит все необходимые данные, которые должны использоваться при ремонте механизмов силового агрегата, систем запуска, зарядки и зажигания, карбюраторов.
Также, используя мануал, можно отрегулировать и устранить неисправности элементов тормозной системы, подвески, амортизаторов, управления. Кроме того, мануал Honda Steed 400 содержит перечень возможных неисправностей и различные способы их самостоятельного устранения.
В издании найдется и такая полезная информация как размеры деталей и сроки их износа. Приложение издания содержит схемы электрооборудования, которые подходят для разных модификаций двухколесных транспортных средств Honda.
Все действия, которые должны выполняться при осуществлении ремонтных работ, имеют оформление в виде цветных иллюстраций, сопровождающихся актуальными комментариями и советами профессионалов
Это очень важно при самостоятельном ремонте, так как при соблюдении всех инструкций будет сведен к минимуму риск нанести вред какой-либо из деталей мотоцикла
Чтобы самостоятельно определить неисправность технического средства, можно обратиться к таблице диагностики, в которой указаны те или иные признаки большинства возможных неисправностей. Перечень вероятных неисправностей сопровождается возможными способами их устранения.
Стоит отметить, что мануал не является панацеей. И желательно его изучить еще до возникновения серьезных проблем. Если же необходим сложный ремонт, то производители рекомендуют обращаться в официальные сервисные центры японского производителя.
Источник
Симптомами ремонта двигателя на Honda VT 400 Shadow являются:
- Посторонний шум в двигателе
- Большой расход масла
- Расход охлаждающей жидкости
- Малая компрессия в двигателе либо большая разница между цилиндрами
- Чрезмерная высокая компрессия, связанная с нагаром в камере сгорания
- Сизый дым из глушителя
- Явная утечка масла из двигателя
- Проблемы с коробкой передач
Разборка Honda VT 400 Shadow для снятия двигателя Снятие двигателя Honda VT 400 Shadow Очистка двигателя перед разбором Разборка мотора Полная дефектовка двигателя Очистка двигателя от металлической стружки и других загрязнений Диагностика всех подшипников и зубчатых передач двигателя Замена изношенных / сломанных / гнутых деталей Сборка двигателя Проверка зазоров клапанного механизма Установка двигателя на Honda VT 400 Shadow Окончательная сборка Honda VT 400 Shadow, запуск Все работы по ремонту двигателя проводит высококвалифицированный моторист с большим опытом работы. Дается гарантия 1 год на все производимые работы.
History
| History | ||
|---|---|---|
| Year | Country | Name / Frame / Engine |
| 1997 | Japan | Name: Honda Shadow 400 Frame: NC34-100XXXX Code: NV400C2V |
| 1998 | Japan | Name: Honda Shadow 400 Frame: NC34-110XXXX Code: NV400C2W |
| 1999 | Japan | Name: Honda Shadow 400 Frame: NC34-120XXXX, NC34-125XXXX Code: NV400C2X, NV400CX |
| 2000 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-140XXXX; NC40-100~, NC40-110~ Code: NV400C2; NV400DCy |
| 2001 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-150~; NC40-120~ Code: NV400C21; NV400DC1 |
| 2002 | Japan | Name: Honda Shadow 400 Slasher Frame: NC40-130~ Code: NV400DC2 |
| 2003 | Japan | Name: Honda Shadow 400 Frame: NC34-160~; NC34-230~ Code: NV400C23; NV400C3 |
| 2004 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-170~; NC40-140~ Code: NV400C4; NV400DC4 |
| 2005 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-180~; NC40-150~ Code: NV400C5; NV400DC5 |
| 2006 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-190~; NC40-160~ Code: NV400C6; NV400DC6 |
| 2007 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-400~; NC40-170~ Code: NV400C7; NV400DC7 |
| 2008 | Japan | Name: Honda Shadow 400; Honda Shadow 400 Slasher Frame: NC34-410~; NC40-180~ Code: NV400C8; NV400DC8 |
| 2009 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom Frame: NC44-100~; NC45-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9 |
| 2010 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S Frame: NC44-100~; NC45-100~; NC46-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S |
| 2011 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S Frame: NC44-100~; NC45-100~; NC46-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S |
| 2012 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S Frame: NC44-100~; NC45-100~; NC46-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S |
| 2013 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S Frame: NC44-100~; NC45-100~; NC46-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S |
| 2014 | Japan | Name: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S Frame: NC44-100~; NC45-100~; NC46-100~ Code: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S |
| 2015 | Japan | Name: Honda Shadow 400 Classic Frame: NC44-100~ Code: VT400C9, VT400CA9 |
| 2016 | Japan | Name: Honda Shadow 400 Classic Frame: NC44-100~ Code: VT400C9, VT400CA9 |
Технические характеристики
Технические характеристики Honda Steed 400:
| Модель | Honda Steed 400 |
| Тип мотоцикла | круизер |
| Год выпуска | 1988-2001 |
| Рама | стальная трубчатая |
| Тип двигателя | 2-цилиндровый, 4-тактный, V-образный |
| Рабочий объем | 398 см³ |
| Диаметр цилиндра/ход поршня | 64,0 x 62,0 мм |
| Степень сжатия | 10.0:1 — Steed 400, 1988-1995 9.8:1 — Steed 400, с декабря 1995 по 2001 |
| Охлаждение | жидкостное |
| Количество клапанов на цилиндр | SOHC, 3 клапана на цилиндр |
| Система подачи топлива | карбюратор, 2x Keihin 34 mm (VDD0) |
| Тип зажигания | транзисторное |
| Максимальная мощность | 30,0 л.с. (22,0 кВт) при 7500 об/мин – Steed 400 (1988-1994) 31,0 л.с. (22,8 кВт) при 7500 об/мин – Steed 400 (1995-2001) |
| Максимальный крутящий момент | 32,0 Нм (3,3 кг*м) при 5500 об/мин – Steed 400 (1988-1994) 33,0 Нм (3,4 кг*м) / 5500 об/мин – Steed 400 (1995-2000) 33,0 Нм (3,4 кг*м) / 6000 об/мин – Steed 400 (2001) |
| Сцепление | Многодисковое в масляной ванне, тросовый привод |
| Коробка передач | 5-ступенчатая |
| Тип привода | цепь |
| Размер передней шины | 100/90-19 57S 90/90-21 54S — VLS |
| Размер задней шины | 170/80-15 77S |
| Передние тормоза | 1 диск, 296 мм, 2-поршневой суппорт |
| Задние тормоза | барабан |
| Передняя подвеска | телескопическая вилка спрингер — VLS |
| Задняя подвеска | маятниковая с моноамортизатором |
| Длина мотоцикла | 2310 мм 2335 мм — VLS |
| Ширина мотоцикла | 760 мм 705 мм – VLX с дрэг-рулем, VCL 865 мм – VSE 765 мм – VLS 890 мм – VLX (2001) |
| Высота мотоцикла | 1130 мм 1105 мм – VLX с дрэг-рулем, VCL 1120 мм – VSE, VLX (2001) 1115 мм – VLX (1998-2000), VLS |
| Колесная база | 1600 мм 1620 мм — VLS |
| Высота по седлу | 680 мм 670 мм — VLX (1998-2001) 650 мм — VLSD |
| Минимальный дорожный просвет (клиренс) | 140 мм 130 мм — VLX (1998-2001), VLS |
| Разгон до 100 км/ч | 11,1 сек |
| Максимальная скорость | 130 км/ч |
| Емкость бензобака | 9,0 л – Steed 400 (1988-1992) 11,0 л – Steed 400 (1993-2001) 9,7 л — VLS |
| Масса мотоцикла (сухая) | 196 кг – Steed 400 (1988-1989) 199 кг – Steed 400 VLX (1990-1992) 201 кг – Steed 400 VLX (1993) 204 кг – Steed 400 VLX (1994-1997), VCL 203 кг – VSE, VLX (1998-2001) 211 кг – VLS |
| Масса мотоцикла (снаряженная) | 208 кг – Steed 400 (1988-1989) 211 кг – Steed 400 VLX (1990-1992) 214 кг – Steed 400 VLX (1993) 217 кг – Steed 400 VLX (1994-1997), VCL 216 кг – VSE 215 кг – VLX (1998-2001) 223 кг – VLS |
Технические характеристики
Технические характеристики Honda Shadow 400:
| Модель | Honda Shadow 400 |
| Тип мотоцикла | круизер |
| Год выпуска | 1997-2016 |
| Рама | стальная трубчатая |
| Тип двигателя | 2-цилиндровый, 4-тактный, V-образный |
| Рабочий объем | 398 см³ |
| Диаметр цилиндра/ход поршня | 64,0 x 62,0 мм |
| Степень сжатия | 9.8:1 – Shadow 400 (1997-2008), Slasher 10.3:1 – Classic, Custom, VT400S |
| Охлаждение | жидкостное |
| Количество клапанов на цилиндр | SOHC, 3 клапана на цилиндр |
| Система подачи топлива | Карбюратор, 2x Keihin 34 mm – Shadow 400 (1997-2008), Slasher PGM-Fi (электронный впрыск) – Classic, Custom, VT400S |
| Тип зажигания | цифровое транзисторное |
| Максимальная мощность | 33,0 л.с. (24,3 кВт) при 7500 об/мин – Shadow 400 (1997-2008), Slasher 31,0 л.с. (22,8 кВТ) при 7000 об/мин – Classic, Custom, VT400S |
| Максимальный крутящий момент | 34 Нм (3,5 кг*м) при 5500 об/мин – Shadow 400 (1997-2008), Slasher 33 Нм (3,4 кг*м) при 3500 об/мин – Classic, Custom 32 Нм (3,3 кг*м) при 3500 об/мин – VT400S |
| Сцепление | Многодисковое в масляной ванне, тросовый привод |
| Коробка передач | 5-ступенчатая |
| Тип привода | Цепь – Shadow 400 (1997-2008), Slasher, VT400S Кардан – Classic, Custom |
| Размер передней шины | 100/90-19 (57H) – VT400S 120/90-17 (64S) – Shadow 400 (1997-2008), Classic 110/80-19 (59S) – Shadow 400 Slasher 90/90-21 M/C (54S) – Shadow 400 Custom |
| Размер задней шины | 170/80-15M/C (77S) – Shadow 400 (1997-2008) 160/80-15M/C (74S) – Shadow 400 Classic, Custom, Slasher 150/80-B16 M/C (71H) – VT400S |
| Передние тормоза | 1 диск, 296 мм, 2-поршневой суппорт |
| Задние тормоза | барабан |
| Передняя подвеска | Телескопическая вилка, 140 мм – Shadow 400 (1997-2008) Телескопическая вилка, 108 мм – Shadow 400 Slasher Телескопическая вилка, 117 мм – Shadow 400 Classic Телескопическая вилка, 115 мм – Shadow 400 Custom Телескопическая вилка, 118 мм – VT400S |
| Задняя подвеска | маятниковая с двумя амортизаторами, 90 мм – Shadow 400 (1997-2008), Classic, Custom, VT400S маятниковая с двумя амортизаторами, 80 мм – Shadow 400 Slasher |
| Длина мотоцикла | 2455 мм – Shadow 400 (1997-2008) 2310 мм – Shadow 400 Slasher 2510 мм – Shadow 400 Classic 2445 мм – Shadow 400 Custom 2295 мм – VT400S |
| Ширина мотоцикла | 945 мм – Shadow 400 (1997-2008) 795 мм – Shadow 400 Slasher 920 мм – Shadow 400 Classic 835 мм – Shadow 400 Custom 870 мм – VT400S |
| Высота мотоцикла | 1105 мм – Shadow 400 (1997-2008) 1060 мм – Shadow 400 Slasher 1125 мм – Shadow 400 Classic 1130 мм – Shadow 400 Custom 1135 мм – VT400S |
| Колесная база | 1625 мм – Shadow 400 (1997-2008), Slasher 1640 мм – Shadow 400 Classic 1655 мм – Shadow 400 Custom 1560 мм – VT400S |
| Высота по седлу | 695 мм – Shadow 400 (1997-2008) 645 мм – Shadow 400 Slasher 660 мм – Shadow 400 Classic 650 мм – Shadow 400 Custom 750 мм – VT400S |
| Минимальный дорожный просвет (клиренс) | 140 мм – Shadow 400 (1997-2008) 130 мм – Shadow 400 Slasher, Classic, Custom 155 мм – VT400S |
| Разгон до 100 км/ч | |
| Максимальная скорость | 145 км/ч |
| Емкость бензобака | 14,0 л (включая резерв – 3,6 л) – Shadow 400 (1997-2008), Classic, Custom 13,0 л (включая резерв – 4,0 л) – Shadow 400 Slasher 10,0 л (включая резерв – 2,5 л) – VT400S |
| Масса мотоцикла (сухая) | 225 кг – Shadow 400 (1997-2008) 217 кг – Shadow 400 Slasher |
| Масса мотоцикла (снаряженная) | 242 кг – Shadow 400 (1997-2008) 232 кг – Shadow 400 Slasher 255 кг – Shadow 400 Classic 244 кг – Shadow 400 Custom 229 кг – VT400S |
Видео
Это мой первый мотоцикл, даже не тот, которым я владею, а тот на котором я сидел в принципе, не считая временных «проб» минска и ижа..
С места мот рвет на все свои 45 лошадок, ну опять-же чоперный характер заставляет. Подвеска довольно жесткая. Тормоза вполне одекватные мощности, особенно передний-дисковый. На скорости мот довольно легко закладывается в поворот. Внушительный звук, из-за которого все тебя замечают, в безопасности движения очень помогает.
Моя модель идет с карданной передачей, которая лишает некоторых забот.
Идеальный мот для начинающих и рослых байкеров!
Кол-во блоков: 11 | Общее кол-во символов: 17020Количество использованных доноров: 3Информация по каждому донору:
