Советы по содержанию и обслуживанию
Здесь мотор простой и очень надёжный. Запускается в любую погоду хорошо при условии заряженного АКБ
Воздушный фильтр лучше менять раз в сезон, а масло раз в 5000 км
Обращайте внимание на толщину тормозных дисков. Они стираются очень медленно, но стоимость нового комплекта в среднем 150$
Если колодок осталось чуть более нескольких миллиметров — срочном меняйте.

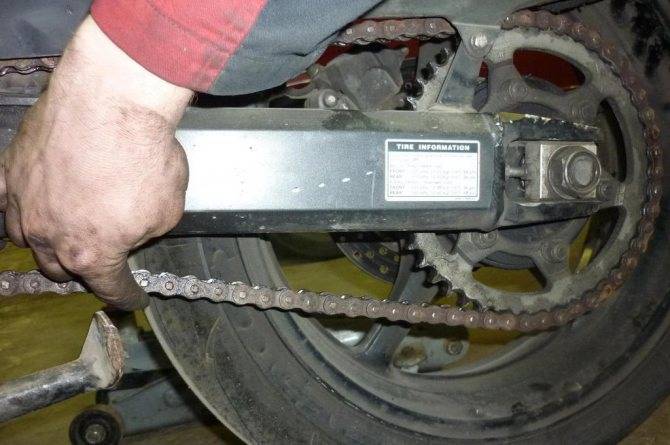

Проверяйте цепь на растянутость. Она может растягиваться неравномерно. Осмотрите цепь перед покупкой — ОБЯЗАТЕЛЬНО!
При запуске мотора несколько секунд будет гореть «Check», но это не говорит о каких-либо неисправностях в моторе.
Следите за цепью – с таким провисом ездить нельзя!
Цепь может растянуться так, что слетит с задней звезды и будут последствия, как на фото ниже:
Цепь отколола кусок картера.
Теперь поможет только сварка.
Сварка аргоном встанет недешево!
Средние цены на запчасти
Обрыв или поломка цепи может обойтись Вам в 150–200$.
Так как курс рубля относительно доллара постоянно меняется, то лучше знать цены в иностранной валюте.
- прямоточная выхлопная система 500–600$.
- цепь звезды 150–200$.
- резина 100–130$.
- передние колодки 20$, задние 60$.
- масло 50$.
- оригинальный воздушный фильтр 25$.
- комплект свечей зажигания 30$.
- комплект цепи ГРМ с натяжителем 150$.
При замене цепи главное не сорвать болт звездочки!
49CS6206
Двигатель и тормоза решил оценить уже по приезду в столицу — после обкатки силового агрегата и окончательной притирки колодок. Новый двигатель поразил тяговитостью и эластичностью. Такое ощущение, что характеристику крутящего момента ровным слоем размазали по тахометру. На трассе шестую передачу можно включать уже при 85–90 км/ч и даже выполнять на ней все обгоны. После обкатки проверил «максималку» — цифровой спидометр показал 215 км/ч. Однако к концу двухмесячного теста, когда пробег составил более пяти тысяч километров, максимальная скорость выросла до 221 км/ч. Но с пассажиром мотоцикл отказывался ехать больше 195 км/ч (в отличие от пассажира!) — что ж, аэродинамика аппарата (а,следовательно, и «максималка») в значительной степени определяется массо-габаритными характеристиками экипажа (и груза). Так что, возможно, какой-нибудь японец со своей подружкой выжмут даже больше моего «одиночного» максимума. Зато на заднее колесо Diversion становится весьма охотно.
YAMAHA 2006, Select Model:
- YAMAHA AEROX50 2006
- YAMAHA BANSHEE 350 2006
- YAMAHA BANSHEE 350R 2006
- YAMAHA BLASTER 200 2006
- YAMAHA BRUIN 250 2006
- YAMAHA BRUIN 350 2WD 2006
- YAMAHA BRUIN 350 4WD 2006
- YAMAHA BT1100 2006
- YAMAHA CYGNUS 125 2006
- YAMAHA DT125R 2006
- YAMAHA FJR1300A 2006
- YAMAHA FJR1300AS 2006
- YAMAHA FX 2006
- YAMAHA FX CRUISER 2006
- YAMAHA FX HO 2006
- YAMAHA FX HO CRUISER 2006
- YAMAHA FZ1 S 2006
- YAMAHA FZ1-N 2006
- YAMAHA FZ6 N 2006
- YAMAHA FZ6 S 2006
- YAMAHA GP1300R 2006
- YAMAHA GRIZZLY 125 2006
- YAMAHA GRIZZLY 660 2006
- YAMAHA JOG50R 2006
- YAMAHA KODIAK 450 2006
- YAMAHA MAJESTY 125 2006
- YAMAHA MAJESTY 180 2006
- YAMAHA MAJESTY 400 2006
- YAMAHA MT-01 2006
- YAMAHA MT-03 2006
- YAMAHA NEO115 2006
- YAMAHA PW50 2006
- YAMAHA PW80 2006
- YAMAHA RHINO 660 2006
- YAMAHA SLIDER 50 2006
- YAMAHA SUPERJET 2006
- YAMAHA T135 2006
- YAMAHA TDM 900 2006
- YAMAHA TMAX 2006
- YAMAHA TTR125 2006
- YAMAHA TTR50 2006
- YAMAHA TTR90 2006
- YAMAHA TW200 2006
- YAMAHA TZR50 2006
- YAMAHA VERSITY 300 2006
- YAMAHA VX 2006
- YAMAHA VX CRUISER 2006
- YAMAHA VX SPORT 2006
- YAMAHA WHY 50 2006
- YAMAHA WOLVERINE 350 2006
- YAMAHA WOLVERINE 450 2006
- YAMAHA WR 250F 2006
- YAMAHA WR 450F 2006
- YAMAHA XJR 1300 2006
- YAMAHA XMAX 125 2006
- YAMAHA XMAX 250 2006
- YAMAHA XT660R 2006
- YAMAHA XTZ125 2006
- YAMAHA XV1900A 2006
- YAMAHA XVS1100A 2006
- YAMAHA XVS650A 2006
- YAMAHA YBR125 2006
- YAMAHA YD110 2006
- YAMAHA YFM50R 2006
- YAMAHA YFM700R 2006
- YAMAHA YFM80R 2006
- YAMAHA YFZ450 2006
- YAMAHA YZ125LC 2006
- YAMAHA YZ250F 2006
- YAMAHA YZ250LC 2006
- YAMAHA YZ450F 2006
- YAMAHA YZ85 2006
- YAMAHA YZF-R1 2006
- YAMAHA YZF-R6 2006
FZ6-S, FZ6-N 04 – 08; FZ6-S(A) S2, FZ6-N(A) S2 07 – 09
| FZ6 – руководство для владельца (юзер мануал) | ||
| FZ6-S – руководство для владельца (на русском языке) | pdf 2.8Mb | скачать |
| FZ6-N – руководство для владельца (на русском языке) | pdf 2.8Mb | скачать |
| FZ6-SA S2 – руководство для владельца (на русском языке) | pdf 3.4Mb | скачать |
| FZ6 – руководство по обслуживанию (для рынка США) | ||
| Yamaha_FZ6-S_2004_(USA)_Service_Manual | PDF 17.6Mb | скачать |
| FZ6 – руководство по обслуживанию (для Европейского рынка) | ||
| Yamaha_FZ6-S_2004_(Europe)_Service_Manual | pdf 18.3Mb | скачать |
| Yamaha_FZ6-N_2004_(Europe)_Supplementary_Service_Manual | pdf 5.3Mb | скачать |
| Yamaha_FZ6_2007_ALL_VERSIONS_Service_Manual | pdf 18.5Mb | скачать |
| FZ6 – каталоги запчастей | ||
| Yamaha FZ6-S Parts Catalogue 2004 | pdf 1.76Mb | скачать |
| Yamaha FZ6-N Parts Catalogue 2004 | pdf 1.79Mb | скачать |
| FZ6 – различные мануалы с американских сайтов | ||
| 2004-Owners-LIT-11626-17-50 | WinRAR archive 3.2Mb | скачать |
| 2004-Service-LIT-11616-17-50 | WinRAR archive 11.35Mb | скачать |
| 2005-Owners-LIT-11626-18-43 | WinRAR archive 3.8Mb | скачать |
| 2005-Service-LIT-11616-18-43 | pdf 2.34Mb | скачать |
| 2006-Owners-LIT-11626-19-76 | WinRAR archive 3.1Mb | скачать |
| 2006-Service-LIT-11616-FZ-61 | WinRAR archive 12.1Mb | скачать |
| 2007-Owners-LIT-11626-20-60 | WinRAR archive 3.13Mb | скачать |
| 2007-Service-LIT-11616-20-60 | WinRAR archive 11.3Mb | скачать |
| 04-06-Assembly-LIT-11666-17-50 | pdf 1.0Mb | скачать |
| 2007-Assembly-LIT-11666-20-60 | pdf 0.9Mb | скачать |
Страница 65
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
Регулировка положенияпедали тормоза
1. Расстояние между педалью тормоза
Верхняя плоскость педали тор-моза должна быть расположенаприблизительно на 25,8 мм поднижней плоскостью подвескиподножки, как показано на рисун-ке. Периодически проверяйте по-ложение педали тормоза и, еслинеобходимо его отрегулировать,обращайтесь к дилеру фирмы“Ямаха”.
Если педаль тормоза кажетсямягкой или западает, это можетсвидетельствовать о наличии
Регулировка свободногохода рычага сцепления
1. Контргайка2. Регулировочный болт свободного
хода рычага сцепления
3. Свободный ход рычага сцепления
Свободный ход рычага сцепленияизмеряется расстоянием 10,0-15,0 мм, как показано на рисунке.Периодически проверяйте сво-бодный ход рычага сцепления ипри необходимости регулируйтеего следующим образом:
1. Отпустите контргайку на ры-
2. Чтобы увеличить свободный
ход рычага, поверните регу-лировочный болт в направле-
ние (а). Чтобы уменьшить сво-бодный ход рычага сцепле-ния, поверните регулировоч-ный болт в направлении (b).
3. Затяните контргайку.
ПРИМЕЧАНИЕ:Если указанный свободный ходрычага не удается достичь илиесли рычаг сцепления работаетнеправильно, обратитесь к диле-ру фирмы “Ямаха”, чтобы специа-листы проверили весь механизмсцепления.
Как правильно выбрать
Так как мотоцикл давно не выпускается, в любом случае все они с пробегом. Выбрать конкретную модель не просто, так как большинство из них участвовали в ДТП и имеют повреждения.
На что обратить внимание
Стоимость ниже 3000$ говорит о том, что мотоцикл имеет или имел серьёзные повреждения, либо у него проблемные документы. Другими словами: мотоцикл требует вложений.
Если вы нашли объявление и «кинули глаз» на конкретный вариант, то сравните его с оригинальной фотографией мотоцикла такой же модели, что бы зрительно определить либо отсутствие каких-либо декоративных деталей, либо наличие «колхоза». Такие вещи, как фара, маятник, сидение, подрамник, вилка, тормозная система, должны быть оригинальными, а не китайским аналогом
Если же имеются явные моменты установки китайских аналогов, то это хороший повод поторговаться. На модель FZ6 не продаётся китайский пластик, поэтому переживать за оригинальность накладок не стоит
Наличие небольших царапин на грузиках ручек, поворотниках и пластике говорит о мелких ДТП, на которые не стоит обращать внимание, так как это типичная ситуация для мотоцикла этого класса. Если мотоцикл падал на скорости, то об этом скажет счёсанная боковина
Зачастую после таких аварий мотоциклы продают, и сумма восстановления может быть незначительной при условии, что царапины будут не глубокими, бак не помят, а зазоры между пластиком в допусках. Осмотрите ручки на предмет глубоких царапин и трещин.
Обязательно проверяйте где только есть возможность, мотоцикл на предмет количества ДТП, а также соответствие номера рамы с номером, записанным в техническом паспорте транспортного средства. Попросите продавца снять пластик, который закрывает нишу АКБ. Пластик должен обратно устанавливаться просто. Любые сложности говорят о наличии ДТП. А также попросите снять облицовку ведущей звезды. Если она грязная, а мотоцикл чистый, то делайте вывод, насколько остальные узлы и агрегаты в хорошем состоянии.
Обзор
Что мы тут видим?
В глаза бросается большой топливный бак, который закрывает алюминиевую раму мотоцикла. Благодаря тому, что двигатель сидит достаточно плотно, отсутствуют просветы. Передний фонарь интересной треугольной формы с закруглениями.
Спидометр в Yamaha расположен не в середине, а чуть в стороне. Интересно, что при включении мотора сначала проводится самотестирование, после запуск мотора, которого на холостом ходу практически неслышно.
Управляемость
Байкеры отмечают легкое маневрирование в пробках и стабильную устойчивость на поворотах.
Все органы управления реагируют на команды быстро, поэтому можно смело концентрировать внимание на дорожную обстановку. Сравнивая эту модель с чувствуется, что переключать передачи стало намного легче, и при переключении не слышен характерный щелчок. Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов
Процесс движения Yamaha FZ6-N стал немного лучше относительно предыдущей линейки мотоциклов.

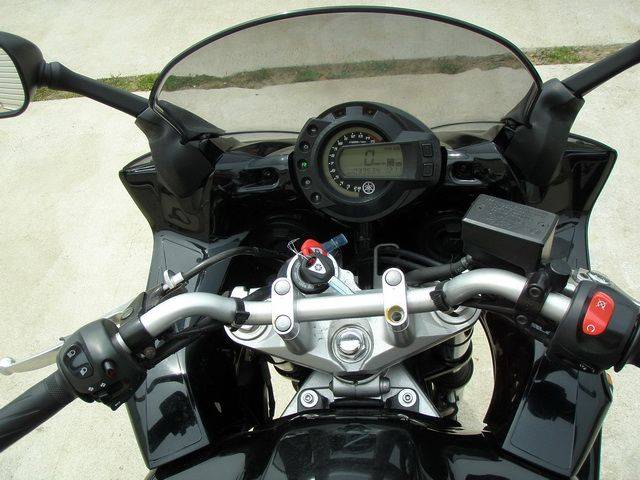

Комбинация приборов

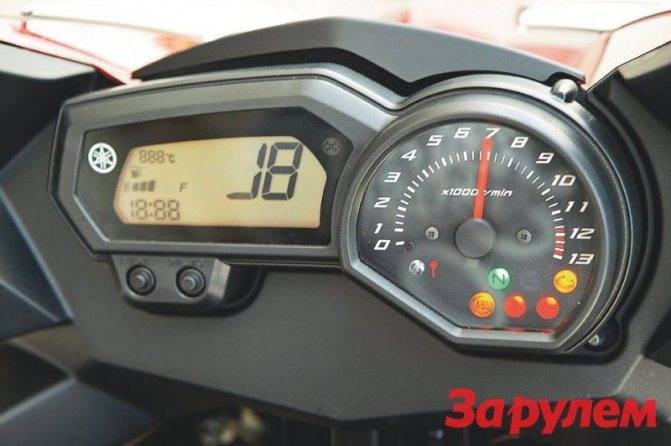

Цифровая панель приборов.
Если на высокой скорости легко читается показатель скорости движения, то тахометр в этом плане явно проигрывает, так как для его выделена узкая полоска на ЖК-дисплее. Кстати, эта модель получила адаптивный свет, и теперь ближний свет включается автоматически. Внедрение этой технологии способствовали изменения в законодательстве.
49CS6264
При беглом просмотре ТТХ сомнения только усилились: стальные рама и маятник, простенькие двухпоршневые тормоза (правда, с ABS), слабенький по современным меркам двигатель… Неужели замаскировали старую «Диверсию» красивым пластиком? Но, судя по «водяной» рубашке охлаждения, новый мотоцикл и вправду должен быть иным — по крайней мере, сердцем.
На одометре новенькой вишневой Diversion — умопомрачительные двести метров пробега. Значит, первым делом — обкатка в 1500 км: режим двигателя — не более 2/3 от максимальных оборотов. Лучший — самый ровный по нагрузке и щадящий по температуре режим — в дальнобое. Поэтому, загрузив в универсальные перекидные сумки нехитрый скарб, отправился из Москвы в Воронеж на местное открытие сезона — чуть больше тысячи километров туда и обратно. С первых же часов путешествия оценил достойную ветрозащиту и устойчивость к сильному боковому ветру. Когда полностью одетые в пластик настоящие «спорт-туристы» при сильных порывах не могли ехать больше «сотни», «Диверсия» без напряга позволяла держать около ста сорока километров в час (и то скорость ограничивал режим обкатки, а не отсутствие стабильности на трассе). Туринговое стекло, возможно, добавит комфорта, но и за стоковым ветровиком сможет укрыться от ветра водитель любой комплекции (сужу по себе: мой рост — 184 см).
49CS6206
Двигатель и тормоза решил оценить уже по приезду в столицу — после обкатки силового агрегата и окончательной притирки колодок. Новый двигатель поразил тяговитостью и эластичностью. Такое ощущение, что характеристику крутящего момента ровным слоем размазали по тахометру. На трассе шестую передачу можно включать уже при 85–90 км/ч и даже выполнять на ней все обгоны. После обкатки проверил «максималку» — цифровой спидометр показал 215 км/ч. Однако к концу двухмесячного теста, когда пробег составил более пяти тысяч километров, максимальная скорость выросла до 221 км/ч. Но с пассажиром мотоцикл отказывался ехать больше 195 км/ч (в отличие от пассажира!) — что ж, аэродинамика аппарата (а,следовательно, и «максималка») в значительной степени определяется массо-габаритными характеристиками экипажа (и груза). Так что, возможно, какой-нибудь японец со своей подружкой выжмут даже больше моего «одиночного» максимума. Зато на заднее колесо Diversion становится весьма охотно.
Технические характеристики
Выпуская параллельно 600-кубовую и 1000-кубовую модели, инженеры компании Yamaha применили самые передовые технологии для них обеих. Байк получился не только сбалансированным, но и невероятно мощным, и его технические характеристики способны заткнуть за пояс практически кого угодно. Если компромиссы – это не для вас, но литровый спортбайк кажется вам слишком большим и тяжёлым, Yamaha YZF R6 станет для вас идеальным вариантом.
Двигатель
Устанавливавшийся изначально мотор в 2001 году был слегка доработан, а потом обзавелся инжектором вместе четырёх карбюраторов. Впоследствии он ещё несколько раз модернизировался, получив систему инерционного наддува, добавляющей мощности на высокой скорости, разные режимы работы и повышенную степень сжатия. При этом мощность в конечном счете не выросла, а даже слегка уменьшилась – у первого поколения она составляет 120 л.с., а у последнего – 118,4 л.с., и достигается она на отметке в 13000-14500 об/мин. Крутящий момент колеблется от 68 до 61 Нм, он доступен на 10500-12500 об/мин, так что двигатель нужно постоянно крутить. Разгон до 100 км/ч отнимает всего 3 секунды! При этом у R6 максимальная скорость лишь немного уступает таковой у YZF-R1, официально составляя 260 км/ч.
Трансмиссия
Современная 6-ступенчатая коробка передач с проскальзывающим сцеплением работает идеально, передачи переключаются легко и очень чётко. При этом лапка КПП обладает коротким ходом, что может поначалу показаться непривычным для мотоциклистов, пересевших с другой техники. И стоит иметь в виду, что YZF-R6 требовательнее к правильному выбору передачи, чем YZF-R1. В конце концов, сколько кубов у них обоих? Вот и разница – при меньшем объёме мотор приходится крутить активнее, а коробкой передач работать чаще.
Ходовая часть и тормоза
Легкосплавная рама Deltabox с облегченным маятником несколько раз менялась, но на любом поколении мотоцикла она полностью соответствует своему времени. Подвески полностью регулируются и спереди, и сзади, причём с 2005 года устанавливается вилка-перевёртыш. Тормоза очень цепкие, на переднем колесе стоят два диска (от 298 до 320 мм) с 4-поршневыми суппортами, а на заднем – ещё один 220-мм диск с 1-поршневым (на старых экземплярах – с 2-поршневым) суппортом. Система ABS устанавливается только на мотоциклы 2017 года выпуска и моложе.
Электроника
В старых экземплярах электронной начинки немного, но, чем байк моложе, тем её больше. Начиная с 2021 года электроники стало ещё больше за счёт добавления вспомогательных систем трекшен-контроля и выбора режима работы мотора. Для диагностики требуется подключать мотоцикл к ноутбуку со специальным программным обеспечением через CAN-шину.
Вес и габариты
Снаряженная масса колеблется от 182 до 190 кг, но в любом случае остаётся невысокой. Несмотря на не слишком низко расположенный центр тяжести, R6 не кажется тяжёлой, и управляться с ней очень легко. Свой позитивный вклад вносят и компактные размеры, благодаря которым байк чувствует себя в плотном городском потоке, как рыба в воде.
Управляемость
Все поколения Yamaha R6 великолепно управляются, и в городе они себя чувствуют ещё более уверенно, чем «литры», благодаря более скромным габаритам и сравнимой динамике. В обзорах и отзывах владельцев нарекания возникают лишь к моделям 2005-2006 годов, которые, по утверждению пилотов, имеют склонность к заносу заднего колеса при резких торможениях.
Расход топлива
Этот параметр напрямую зависит от года выпуска (точнее, от поколения) мотоцикла, его технического состояния, условий эксплуатации и стиля езды. Современные инжекторные Р6 года эдак 2018 потребляют в среднем 5,6 литров на 100 км, а у какой-нибудь R6 2003 года этот параметр будет на литр-полтора больше, особенно если ездить агрессивно. Объём бака – от 17 до 17,5 литров в зависимости от поколения.
История изменений
Несмотря на большой срок производства, XJ6 Diversion не претерпел значительных изменений. Впрочем, кое-что в его биографии случилось, и свет увидела спортивная версия, в названии которой на конце появилась буква «F».
Подводя итог, надо отметить основные достоинства XJ6 Diversion, среди которых:
- надежность и простота;
- маневренность и легкость;
- удобная посадка;
- выносливый двигатель;
- неплохая ветрозащита, которую, кстати, можно усилить.
XJ6 Diversion способен потягаться со многими середнячками класса нейкедов, имеющими гораздо более позднюю дату выпуска. Прекрасный выбор для опытных и не очень байкеров, которые в силах справиться с шестисоткубовым мотоциклом.
014_MOTO_0810_034
Обычно рекомендации по выбору конкретного экземпляра начинаются со слов: «помимо стандартных проверок, одинаковых для любого мотоцикла, нужно обратить внимание на…». Так вот, в отношении «Фазера» все точно наоборот: «проведите стандартные для бэушного мотоцикла проверки». Никаких хитростей, подводных камней и фамильных болезней Fazer действительно не имеет
По той же причине полная тишь да гладь и в ценовом вопросе. Диапазон начинается примерно со 160 тыс. руб. за самые заслуженные (сказать «старые» — язык не поворачивается) аппараты 2001–2002 годов и заканчивается 270 тыс. руб. за экземпляры последнего, 2005 года выпуска
Никаких хитростей, подводных камней и фамильных болезней Fazer действительно не имеет. По той же причине полная тишь да гладь и в ценовом вопросе. Диапазон начинается примерно со 160 тыс. руб. за самые заслуженные (сказать «старые» — язык не поворачивается) аппараты 2001–2002 годов и заканчивается 270 тыс. руб. за экземпляры последнего, 2005 года выпуска.
История изменений
Несмотря на большой срок производства, XJ6 Diversion не претерпел значительных изменений. Впрочем, кое-что в его биографии случилось, и свет увидела спортивная версия, в названии которой на конце появилась буква «F».
Подводя итог, надо отметить основные достоинства XJ6 Diversion, среди которых:
- надежность и простота;
- маневренность и легкость;
- удобная посадка;
- выносливый двигатель;
- неплохая ветрозащита, которую, кстати, можно усилить.
XJ6 Diversion способен потягаться со многими середнячками класса нейкедов, имеющими гораздо более позднюю дату выпуска. Прекрасный выбор для опытных и не очень байкеров, которые в силах справиться с шестисоткубовым мотоциклом.
49CS6217
Отмечу и работу тормозной системы. Простенькие двухпоршневые тормоза ведут себя очень неплохо. Если не пытаться установить рекорд круга, они заслуживают твердой четверки. Нет излишней цепкости, как на спортбайках, когда малейшее касание рычага «колом» останавливает мотоцикл, но замедление остается на высоком уровне. Для обычной городской езды — то, что доктор прописал. Кстати, блокировка заднего колеса здесь тоже легко прогнозируема. Ко всему прочему, и без того достойные тормоза дополнили антиблокировочной системой, которая, на мой взгляд, «в тему» на этом классе мотоциклов. Система работает предсказуемо и плавно, слегка отдавая в тормозной рычаг или лапку заднего тормоза. Если вдруг вы решите, что новый XJ6 будет вашим первым мотоциклом, то настоятельно рекомендую брать версию именно с ABS — это позволит прочувствовать момент блокировки колес без неприятных последствий.
Технические характеристики
В качестве двигателя для FZ-6 был использован дефорсированный и перенастроенный мотор от спортивного байка Yamaha YZF-R6.
| Характеристика | Параметр |
| Тип мотоцикла | нейкед |
| Год выпуска | 2004-2009 г. |
| Рама | алюминиевая |
| Тип двигателя | 4-цилиндровый, 4-тактный, рядный |
| Рабочий объем | 600 куб. см. |
| Диаметр цилиндра/ход поршня | 65,5 мм х 44,5 мм |
| Степень сжатия | 12,2:1 |
| Охлаждение | жидкостное |
| Количество клапанов на цилиндр | DOHC, 4 клапана на цилиндр |
| Система подачи топлива | инжектор, 4x 36 mm – FZ6-N, FZ6-S инжектор, 4x 32 mm – FZ6-R (XJ6 Diversion) |
| Тип зажигания | TCI |
| Максимальная мощность | 98 л.с. (72 кВт) при 12000 об/мин – FZ6-N, FZ6-S 77,5 л.с. (57 кВт) при 10000 об/мин – FZ6-R, XJ6 Diversion |
| Максимальный крутящий момент | 63,1 Нм при 10000 об/мин – FZ6-N, FZ6-S 59,7 Нм при 8000 об/мин – FZ6-R, XJ6 Diversion |
| Коробка передач | 6-ступенчатая |
| Тип привода | цепь |
| Размер передней шины | 120/70ZR 17M/C (58W) |
| Размер задней шины | 180/55ZR 17M/C (73W) — FZ6-N, FZ6-S 160/60ZR 17M/C (69W) — FZ6-R (XJ6 Diversion) |
| Передние тормоза | 2 диска, 298 мм, 2-поршневые суппорта — FZ6 (2004-2007), FZ6-R (XJ6 Diversion) 2 диска, 298 мм, 4-поршневые суппорта — FZ6 (2008-2009), FZ6 S2 |
| Задние тормоза | 1 диск, 245 мм, 2-поршневой суппорт |
| Передняя подвеска | телескопическая вилка 43 мм, ход — 130 мм |
| Задняя подвеска | маятниковая с моноамортизатором, ход — 130 мм |
| Габаритные размеры (ДхШхВ) | 2095 х 755 х 1085 мм — FZ6-N 2095 х 750 х 1215 мм — FZ6-S 2120 х 770 х 1185 мм — FZ6-R (XJ6 Diversion) |
| Высота по седлу | 795 мм — FZ6-N, FZ6-S 785 мм — FZ6-R (XJ6 Diversion) |
| Емкость бензобака | 19,4 л — FZ6-N, FZ6-S, FZ6 S2 17,3 л — FZ6-R (XJ6 Diversion) |
| Максимальная скорость | 219,3 км/ч |
| Разгон до 100 км/ч | 3,8 сек |
| Масса мотоцикла (снаряженная) | 201 кг / 206 кг — FZ6-N / FZ6-NA 207 кг / 212 кг — FZ6-S / FZ6-SA 205 кг / 211 кг — FZ6-R (XJ6 Diversion) / ABS |
Двигатель и трансмиссия
Вид слева.
Вид справа.
- Движет мотоцикл 600-кубовый четырёхцилиндровый мотор типа DOHC, 4 такта.
- Мотор наклонён вперёд.
- Степень сжатия около 12:1.
- При 12000 об/мин коленчатого вала мотор развивает мощность 98 «лошадей», и 52 Н*м при 10 000 об/мин.
Версии FZ6-R, XJ6 Diversion – 77,5 л.с. при 10000 об/мин.
Тряпки, чтобы мусор не попал в инжектор.
Пастели с распредвалами.
А это клапана – по 4 на каждый цилиндр.
Система смазки и зажигания
- Система смазки имеет картер, объёмом 3,4 литра, система питания инжекторная, а сцепление мокрое многодисковое.
- Система зажигания транзисторная батарейная, отличается надёжностью благодаря отсутствию подвижных деталей.
Двухуровневое седло с удобными пассажирскими ручками.
Стильные хромированные «глушаки».
Рама и подвеска
В процессе ремонта, меняем цепь с натяжителем.
Передняя подвеска состоит из телескопической вилки с ходом 130 мм. Задняя подвеска представляет собой маятниковый рычаг с ходом 130 мм.
Тормоза
Здесь хорошие передние двухдисковые тормоза.
За эффективное и безопасное торможение отвечают передние двухдисковые тормоза, радиусом 298 мм, и задний однодисковый тормоз, радиусом 245 мм.
Мотоцикл примечателен тем, что передняя и задняя шина отличаются в размерах (спереди 120/70, сзади 180/55), радиус колёс 17 дюймов.
FZ6-S, FZ6-N 04 – 08; FZ6-S(A) S2, FZ6-N(A) S2 07 – 09
| FZ6 – руководство для владельца (юзер мануал) | ||
| FZ6-S – руководство для владельца (на русском языке) | pdf 2.8Mb | скачать |
| FZ6-N – руководство для владельца (на русском языке) | pdf 2.8Mb | скачать |
| FZ6-SA S2 – руководство для владельца (на русском языке) | pdf 3.4Mb | скачать |
| FZ6 – руководство по обслуживанию (для рынка США) | ||
| Yamaha_FZ6-S_2004_(USA)_Service_Manual | PDF 17.6Mb | скачать |
| FZ6 – руководство по обслуживанию (для Европейского рынка) | ||
| Yamaha_FZ6-S_2004_(Europe)_Service_Manual | pdf 18.3Mb | скачать |
| Yamaha_FZ6-N_2004_(Europe)_Supplementary_Service_Manual | pdf 5.3Mb | скачать |
| Yamaha_FZ6_2007_ALL_VERSIONS_Service_Manual | pdf 18.5Mb | скачать |
| FZ6 – каталоги запчастей | ||
| Yamaha FZ6-S Parts Catalogue 2004 | pdf 1.76Mb | скачать |
| Yamaha FZ6-N Parts Catalogue 2004 | pdf 1.79Mb | скачать |
| FZ6 – различные мануалы с американских сайтов | ||
| 2004-Owners-LIT-11626-17-50 | WinRAR archive 3.2Mb | скачать |
| 2004-Service-LIT-11616-17-50 | WinRAR archive 11.35Mb | скачать |
| 2005-Owners-LIT-11626-18-43 | WinRAR archive 3.8Mb | скачать |
| 2005-Service-LIT-11616-18-43 | pdf 2.34Mb | скачать |
| 2006-Owners-LIT-11626-19-76 | WinRAR archive 3.1Mb | скачать |
| 2006-Service-LIT-11616-FZ-61 | WinRAR archive 12.1Mb | скачать |
| 2007-Owners-LIT-11626-20-60 | WinRAR archive 3.13Mb | скачать |
| 2007-Service-LIT-11616-20-60 | WinRAR archive 11.3Mb | скачать |
| 04-06-Assembly-LIT-11666-17-50 | pdf 1.0Mb | скачать |
| 2007-Assembly-LIT-11666-20-60 | pdf 0.9Mb | скачать |
49CS6187
За время теста мне удалось не только покатать друзей ростом под метр девяносто и миниатюрных подружек, но и самому оценить пассажирское место. Оказалось, что ехать «вторым номером» на этом мотоцикле чуть ли не приятней, чем водителем. Примечательно, что и я, будучи за рулем, не испытывал дискомфорта от находящегося сзади попутчика, независимо от его роста. Эргономика «второго номера» продумана так, что он абсолютно не сковывает и не ограничивает движений водителя ни на трассе, ни в пробках. Единственное, что приходилось подстраивать в мотоцикле, так это «зажимать» пружину заднего амортизатора. Благо делать это удобно, а специальный ключ присутствует в прилагаемом наборе инструментов.
Как правильно выбрать
Так как мотоцикл давно не выпускается, в любом случае все они с пробегом. Выбрать конкретную модель не просто, так как большинство из них участвовали в ДТП и имеют повреждения.
На что обратить внимание
Стоимость ниже 3000$ говорит о том, что мотоцикл имеет или имел серьёзные повреждения, либо у него проблемные документы. Другими словами: мотоцикл требует вложений.
Если вы нашли объявление и «кинули глаз» на конкретный вариант, то сравните его с оригинальной фотографией мотоцикла такой же модели, что бы зрительно определить либо отсутствие каких-либо декоративных деталей, либо наличие «колхоза».
Такие вещи, как фара, маятник, сидение, подрамник, вилка, тормозная система, должны быть оригинальными, а не китайским аналогом
Если же имеются явные моменты установки китайских аналогов, то это хороший повод поторговаться.
На модель FZ6 не продаётся китайский пластик, поэтому переживать за оригинальность накладок не стоит.
Наличие небольших царапин на грузиках ручек, поворотниках и пластике говорит о мелких ДТП, на которые не стоит обращать внимание, так как это типичная ситуация для мотоцикла этого класса. Если мотоцикл падал на скорости, то об этом скажет счёсанная боковина
Зачастую после таких аварий мотоциклы продают, и сумма восстановления может быть незначительной при условии, что царапины будут не глубокими, бак не помят, а зазоры между пластиком в допусках.
Осмотрите ручки на предмет глубоких царапин и трещин.
Обязательно проверяйте где только есть возможность, мотоцикл на предмет количества ДТП, а также соответствие номера рамы с номером, записанным в техническом паспорте транспортного средства.
Попросите продавца снять пластик, который закрывает нишу АКБ. Пластик должен обратно устанавливаться просто. Любые сложности говорят о наличии ДТП. А также попросите снять облицовку ведущей звезды. Если она грязная, а мотоцикл чистый, то делайте вывод, насколько остальные узлы и агрегаты в хорошем состоянии.
011_MOTO_0810_034
ФАРЫ. Мотоциклы для всех мировых рынков оборудованы одинаковой головной оптикой: в каждой фаре установлено по одной лампе H4. Но на многих аппаратах, в силу особенностей законодательства стран, для которых они были произведены, правая фара работает только в режиме дальнего света. Поскольку лампа H4 — двухнитевая, подключить второй ближний не составит труда. Достаточно найти под баком электрический разъем, в который входят шесть проводов, а выходят пять. Недостающий провод как раз и должен отвечать за правый ближний свет.СЕДЛО. С точки зрения пилота, седло можно назвать идеальным. В меру жесткое, правильно спрофилированное, оно позволяет как свободно перемещаться по нему в обеих плоскостях, например свешиваясь с мотоцикла на треке, так и комфортно чувствовать себя в дальней дороге. Пассажирское же место не может похвастаться отличной оценкой. Во-первых, оно расположено достаточно высоко относительно места пилота, и пассажир, особенно рослый, в прямом смысле сталкивается с проблемой встречного ветра. Кроме того, подножки второго номера расположены высоковато, так что ноги быстро затекают, а профиль самого седла не позволяет как следует зафиксироваться — на торможениях пассажир неизбежно съезжает на загривок пилоту. Так что в полной мере комфортно в дальней дороге тут будет только людям ростом ниже среднего.
Краткая история модели
Модель: Yamaha FZ6 (Naked), Yamaha FZ6 Fazer (все регионы). Код модели: 5VX3, 5VX4 (Северная Америка), 1B31, 5VX1, 5VX5 (Европа), 5VX2 (Океания).
Модель: Yamaha FZ6 (Naked) / FZ6-N, Yamaha FZ6 Fazer / FZ6-S (все регионы). Код модели: 5VX8, 5VX9 (Северная Америка), 1B33, 1B35, 5VX6 (Европа), 1B34, 1B36, 5VX7 (Океания).
Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer (все регионы). Код модели: 5VXH, 5VXJ (Северная Америка), 1B3B, 1B37, 1B39, 5VXB, 5VXD, 4P51, 4P52, 5VXK (Европа), 1B3A, 1B3C, 1B38, 5VXC, 5VXG (Океания).
Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S82, 4S83 (Северная Америка), 1B3D, 5VXL, 5S51, 5S41, 5S31, 5S21, 4S81 4S84,, 4P54, 4P53 (Европа), 5S52 (Океания).
Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS (все регионы). Код модели: 4S88, 4S89 (Северная Америка), 5S53, 5S42, 5S22, 4S86, 4S8A (Европа), 5S54, 4S87 (Океания).
Модель: Yamaha FZ6 (Naked) / FZ6-N + ABS, Yamaha FZ6 Fazer / FZ6-S + ABS, Yamaha FZ6-S2 / S2 Fazer + ABS, Yamaha FZ6-R (все регионы). Код модели: 5S56, 4S8C (Океания), 5S55, 5S44, 5S43, 5S57, 5S23, 4S8B, 36P6, 36P3, 4S8F (Европа).
Модель: Yamaha FZ6R (Северная Америка). Код модели: FZ6RZW, FZ6RZL, FZ6RZR, FZ6RZCW, FZ6RZCR, FZ6RZCL, FZ6RZCB, FZ6RZB.
Подведем итоги
«XJ6 предлагает райдеру более комфортную посадку. К сожалению, инженеры Ямахи не предусмотрели ни одной ниши в широком обтекателе, куда можно пристроить мелкий багаж»
Диверсия готова стать надежным союзником для ежедневных поездок по маршруту «дом-работа», часто усеянном целым рядом «ловушек» в виде огрехов дорожного покрытия. Комфорт будет гарантирован при любых условиях, в том числе райдерам, которые живут за городом и вынуждены каждый день наматывать по несколько десятков километров.
Кавасаки является идеальным выбором для тех, кто ценит более спортивный вид и характер. Однако ради этих качеств придется пожертвовать комфортом
