Magna V30 VF500C (1984-1985)
1984 Honda Magna V30
The Honda VF500 is one of Honda’s second generation V4 motorcycle engines produced in a series of motorcycles designated with VF and VFR initials. For 1984-1986, Honda produced the 498 cm3, V4 DOHC VF500 for the VF500C Magna V30 and its sister bike, the VF500F. This engine is an evolution of Honda’s original domestic market 400cc engine, originally deemed too small and underpowered for certain markets – notably the United States and Europe. Focusing on adding power and versatility to its motorcycle offerings, Honda bored the original 400cc motor and improved its power and performance. The engine is almost entirely identical to the version in the Interceptor VF500F sport bike, and while Honda sold the VF500C Magna in the United States, it advertised it as the “most powerful midsize custom in the world”.
This standard motorcycle was introduced as a balanced bike that was just as enjoyable yet easier to ride in town than its larger Magna siblings, with good power and a broad torque band. Thanks to its V4 design, power in the 500 engine is not peaky and ample torque can be found throughout the rev band, and the six speed transmission ratio was unique to this bike versus the ratio on the VF500F. The engine produced between 64-68 horsepower, and combined with its low weight and low center of gravity, the bike was lauded by critics as an easy to ride and entertaining motorcycle.
The Magna had no shaft drive like its larger siblings, but a traditional chain drive. As well, unlike the larger displacement V-four motors, the VF500 did not suffer from the oil cooling issues of the larger V-four motors (the larger dispacement engines would not send sufficient oil to the cam lobes under 3,000 rpm, causing premature wear), yet the VF500 was still phased out as Honda reworked its technical designs for all its VF motors and cut down on its number of competing models in the market to keep from cannibalizing its sales. Today the bikes have a small but loyal following for their great handling and reliability.
Specifications:
- 1984 retail MSRP: $2,598 (USA Dollars)
- Honda specified 64 horsepower
- Max torque is 31.7 at 10,500 rpm
- Standing-start quarter mile – 12.9 sec at 103 mph
- 0-60 in 3.9 seconds
- 60-0 in 120.6 feet
- Fuel economy – 45.3 mpg
- Cruising range (main /reserve) – 113/41 miles
Engine
- Four-stroke, 90 degree V4 (V-four)
- Liquid cooled, dual overhead chain drive camshafts
- 32mm CV Carburetors
- Four valves per cylinder
- Bore and stroke – 60×44 mm
- Compression ratio 11.0:1
- Oil capacity 3.2 quarts
- 12,000 rpm redline
- Six-speed transmission, wet clutch
- Automatic cam-chain tensioners
- Self-adjusting hydraulic clutch
Chassis
- Double downtube, full cradle, with swingarm
- Front suspension is leading axle, air adjustable fork, 37mm tubes, 6.3 inches of travel
- Rear suspension is dual shock absorbers, 4.3 inches of travel
- Comcast wheels
- Wheelbase is 59 inches
- Front wheel is 18 inches
- Rake and trail – 35.1 and 4.4
- Front brake is hydraulic, single disc, twin piston caliper
- Available colors were black and dark red
- Saddle is 29-20 inches from the ground
- Ground clearance is 5.6 inches
- Fuel capacity main/reserve is 2.5/0.9 gallons
- Curb weight is 439 pounds
Electrical
- Power source is three-phase AC generator
- Solid state voltage regulator charge control
- Headlight high/low is 60/55 watts, halogen
- Tailights/stop is 8/27 watts
- Battery is 12V 12AH
Instruments
- Speedometer
- Odometer
- Trip meter
- Tachometer (redline starts at 11,500)
- Coolant temperature gauge
- Warning light for low fuel
- Warning light for low oil pressure
- Warning for taillight out
- Neutral gear indicator
- High beam indicator
- Turn signals
Optional Equipment
- Windshield
- Luggage rack
- Engine guard
- Sissy bar and optional pouch
- Soft leather saddlebags
- Cover
Changes by year
- Two colors were available each year: Candy Andromeda Red and Black in 1984, and Candy Wineberry Red and Black in 1985
- The “HONDA” fuel tank logo was straight in 1984, and curved up in 1985
Facts from Cycle Magazine, July 1984
The 1984 California serial number began JH2PC1317EM000004 while the rest of the United States models began JH2PC1300EM000028. In 1985, the serial number began JH2PC1306FM100001.

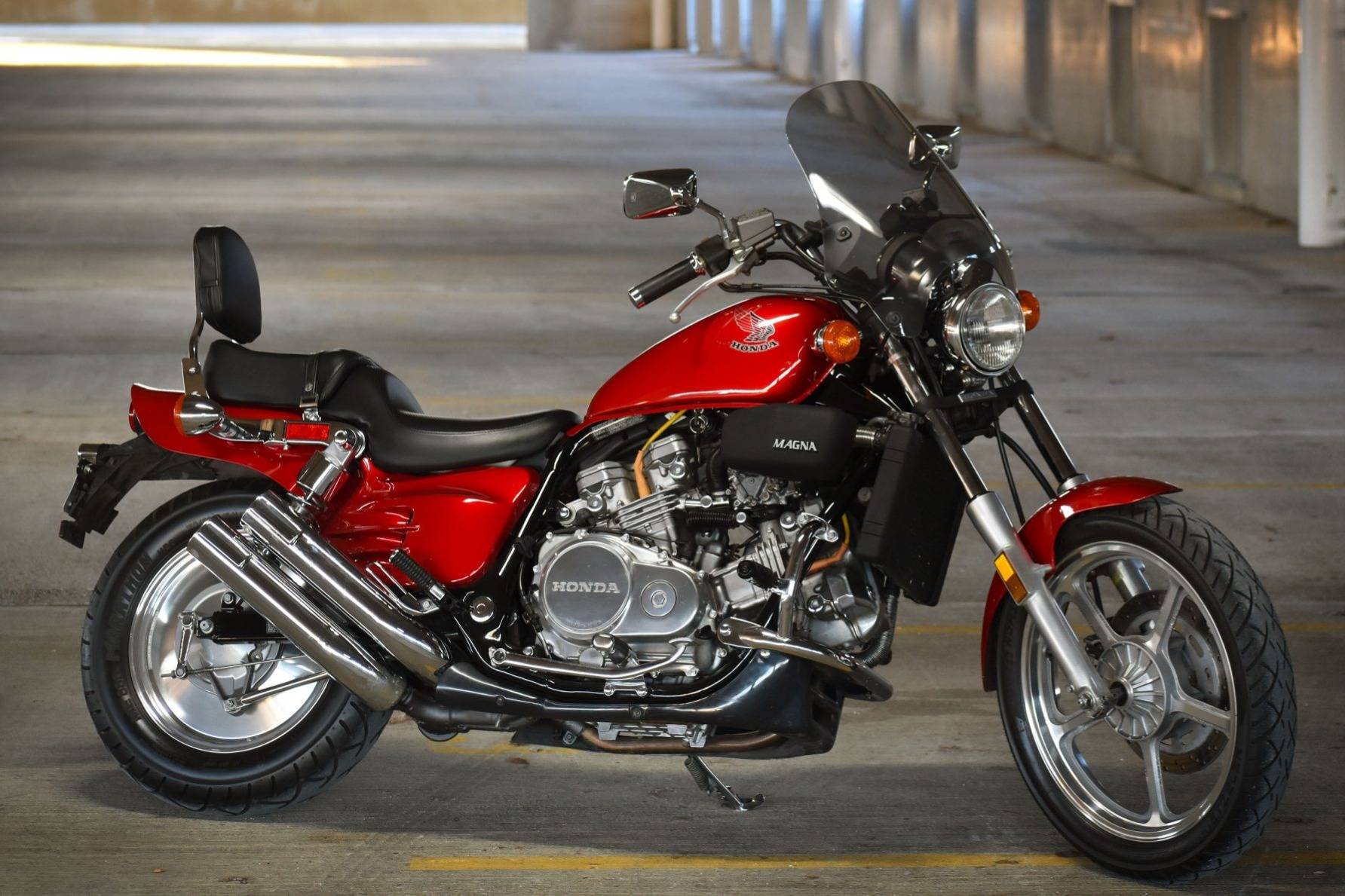

1987–1988 Super Magna (1987 V42 (VF700C) Magna и 1988 V45 (VF750C) Magna) [ править ]
| Этот раздел включает в себя список ссылок , связанных материалов или внешних ссылок , но его источники остаются неясными, поскольку в нем отсутствуют встроенные цитаты . Пожалуйста, помогите улучшить этот раздел, добавив более точные цитаты. ( Июль 2009 г. ) ( Узнайте, как и когда удалить этот шаблон сообщения ) |
| 1987 Honda Super Magna, модель для экспорта в Канаду | |
| Производитель | Хонда |
|---|---|
| Также называемый | Супер Магна |
| Производство | Неизвестный |
| Предшественник | 1986 VF700C Magna |
| Преемник | 1994 VF750C Magna |
| Учебный класс | Крейсер |
| Двигатель | 699cc 1987 / 748cc 1988 |
| Передача инфекции | 6-ступенчатая, карданный |
| Приостановка | 39-миллиметровая нерегулируемая вилка, двойные амортизаторы с катушкой |
| Тормоза | Один диск спереди, барабан сзади |
| Шины | Передний: 100 / 90-19 бескамерный, Задний: 150 / 80-15 бескамерный |
| Колесная база | 1660 мм / 65,35 дюйма |
| Размеры | Д : 2385 мм / 94 дюйма Ш : 810 мм / 32 дюйма В : 1155 мм / 45,5 дюйма |
| Высота сиденья | 27,8 дюйма (706 мм) |
| Вместимость топливных баков | 13 л / 3,43 галлона США |
За прошедшие годы были внесены различные механические и косметические изменения, но основное ядро Magna осталось прежним. Второе поколение Magna 1987-88 годов было названо Super Magna поклонниками мотоцикла, хотя это не было официальным названием Honda. В 1987 году 700-кубовый двигатель производил 80 л.с. (60 кВт) при 9500 об / мин, с крутящим моментом 46 фунт-сила-футов (62 Н · м) при 7500 об / мин. В 1988 году Magna вернулась к своему первоначальному размеру – 748 куб.
В других странах, кроме США, Magna продолжала выпускаться как 750. Magna V-4 пережила первое и второе поколения перехватчиков VF и VFR – оба пришли и ушли в 1988 году. Как и оригинальные 750 Sabre и VF 750, В этом двигателе 750 Magna используется коленчатый вал с поворотом на 360 градусов и распределительные валы с двойным верхним расположением цилиндров с цепным приводом. Таким образом, агрегат VF750C технологически сильно отличается от последнего двигателя спортивного мотоцикла V-4 Honda, VFR750 Interceptor, который имел верхние распредвалы с шестеренчатым приводом и коленчатый вал с поворотом на 180 градусов.
Кулачки Super также расточены по прямой линии (эта функция впервые была замечена в моделях Euro 1985 VF1000F & F-II и 85/86 VF1000R, 1986 VF500F, 1986 VF700C Magna), что значительно снизило преждевременный износ кулачков, от которого страдали более ранние модели. вместе с менял маслопроводы.
V45 Magna 1987 года выпуска была доступна в цветах Candy Wave Blue и Candy Bourgogne Red (в 1988 году синий был заменен на черный). В 1987 году поддельные крышки воздуховодов были морщинистыми черными с эмблемой Magna. Поддельная эмблема воздушной коробки меняется на “V45” на модели 1988 года.
Super Magna 1987 года имела серебристую, серо-черную наклейку «крыло» от Honda, а модель 1988 года имела серебристую наклейку с надписью «MAGNA».
Выхлопная система теперь представляла собой набор труб 4-в-4, поистине уникальный в мире круизеров. Хотя выхлопные трубы были красивым зрелищем, они не подходили для использования седельных сумок, поскольку были слишком высокими. Заднее колесо представляло собой цельный алюминиевый диск . Обтекатель подбородка был выполнен из черного пластика для 87-го и по цвету был подобран для 88-го. Второе поколение также было первым, у которого нижняя высота сиденья составляла всего 27,8 дюйма (706 мм), то есть более 4 дюймов (102 мм). ниже, чем у предшественника. Серийные номера 1987 и 1988 годов Magnas никогда не публиковались.
1984–1985 V30 (VF500C) Magna [ править ]
| Honda Magna V30 1984 года | |
| Производитель | Хонда |
|---|---|
| Также называемый | VF500C |
| Предшественник | V45 |
| Учебный класс | Крейсер |
| Диаметр / ход | 60 мм × 44 мм (2,4 дюйма × 1,7 дюйма) |
| Коэффициент сжатия | 11,0: 1 |
| Передача инфекции | Шестиступенчатая коробка передач, мокрое сцепление, автоматические натяжители кулачковой цепи, саморегулирующееся гидравлическое сцепление |
| Приостановка | Передняя часть: ведущая ось, вилка с пневматической регулировкой, трубы 37 мм, ход 6,3 дюйма. Сзади: двойные амортизаторы, ход 4,3 |
| Тормоза | Передний гидравлический, однодисковый, двухпоршневой суппорт |
| Шины | Передний 100 / 90-18 Задний 130 / 90-16 |
| Грабли , след | 35,1 ° / 4,4 дюйма |
| Колесная база | 58,4 дюйма |
| Высота сиденья | 29,9 дюйма |
| Вместимость топливных баков | 3,7 галлона / 14 литров |
| Емкость масла | 2,6 кварты / 2,46 литра |
Honda VF500 – один из мотоциклетных двигателей Honda V4 второго поколения , выпускаемых в серии мотоциклов, обозначенных буквами VF и VFR . В 1984–1986 годах Honda произвела 498-кубовый двигатель V4 DOHC VF500 для VF500C Magna V30 (1984/85) и его родственного мотоцикла VF500F (1984–86). Этот двигатель является развитием оригинального двигателя Honda объемом 400 куб. См для внутреннего рынка, который изначально считался слишком маленьким и недостаточно мощным для определенных рынков, особенно для США и Европы. Сосредоточившись на добавлении мощности и универсальности к своим предложениям мотоциклов, Honda устала от оригинального двигателя объемом 400 куб. См и улучшила его мощность и характеристики. Двигатель практически полностью идентичен версии в Interceptor VF500F.спортивный мотоцикл, и хотя Honda продавала VF500C Magna в Соединенных Штатах, она рекламировала его как «самый мощный в мире кастомный автомобиль среднего размера». [ нужен лучший источник ]
Этот стандартный мотоцикл был представлен как сбалансированный байк, который был таким же приятным, но при этом более легким для езды по городу, чем его более крупные братья и сестры Magna, с хорошей мощностью и широким диапазоном крутящего момента. Благодаря конструкции V4 мощность двигателя 500 не пиковая, и достаточный крутящий момент можно найти во всем диапазоне оборотов, а шестиступенчатое передаточное число было уникальным для этого мотоцикла по сравнению с передаточным числом на VF500F. [ нужен лучший источник ] Двигатель производил от 64 до 68 лошадиных сил, и в сочетании с его малым весом и низким центром тяжести байк был оценен критиками как простой в управлении и интересный мотоцикл. [ нужен лучший источник ]
У Magna не было вала привода, как у его более крупных собратьев, а была традиционная цепная передача. [ нужен лучший источник ]
Характеристики:
- Четверть мили при старте с места – 12,9 секунды при скорости 103 миль в час
- 0–60 за 3,9 секунды
- 60–0 дюймов 120,6 футов
Изменения по годам
Логотип топливного бака “HONDA” был прямым в 1984 году и изогнутым в 1985 году.
Факты из журнала Cycle Magazine, июль 1984 г. [ нужен лучший источник ]
Ходовые характеристики (динамика, разгон)
Достаточное количество лошадок под баком мотоцикла позволяет динамично трогаться с места и уверенно ускоряться с отметки в 100 км/час.
По спецификациям разработчика максимальная скорость — 196 км/час. Владельцы отмечают что на 160 км/час уже начинает сносить ветер, но запас мощности чувствуется, так что 190 вполне возможны. Поэтому комфортный крейсер — 120 км/час.
Разгон с места до 100 км/час — за 4.3 сек. По отзывам пользователей, если не забывать что это круизер, для которого более нормальным считается степенная неспешная езда — показатели выше всяких похвал.
Расход топлива
По документации производителя, расход — 2.63 до 4.52 л на 100 км пути. Но это японские данные. Владельцы в РФ отмечают что ниже 5 литров вряд ли увидишь. А если отжигать, то и все 10 л.
Конечный результат зависит от стиля езды. Бак в 13 л подразумевает пробег не более 200 км на одной заправке.
История выпуска
Модель приятно удивляет с первого взгляда – в отличие от многих чопперов, здесь нет крикливой показушности.

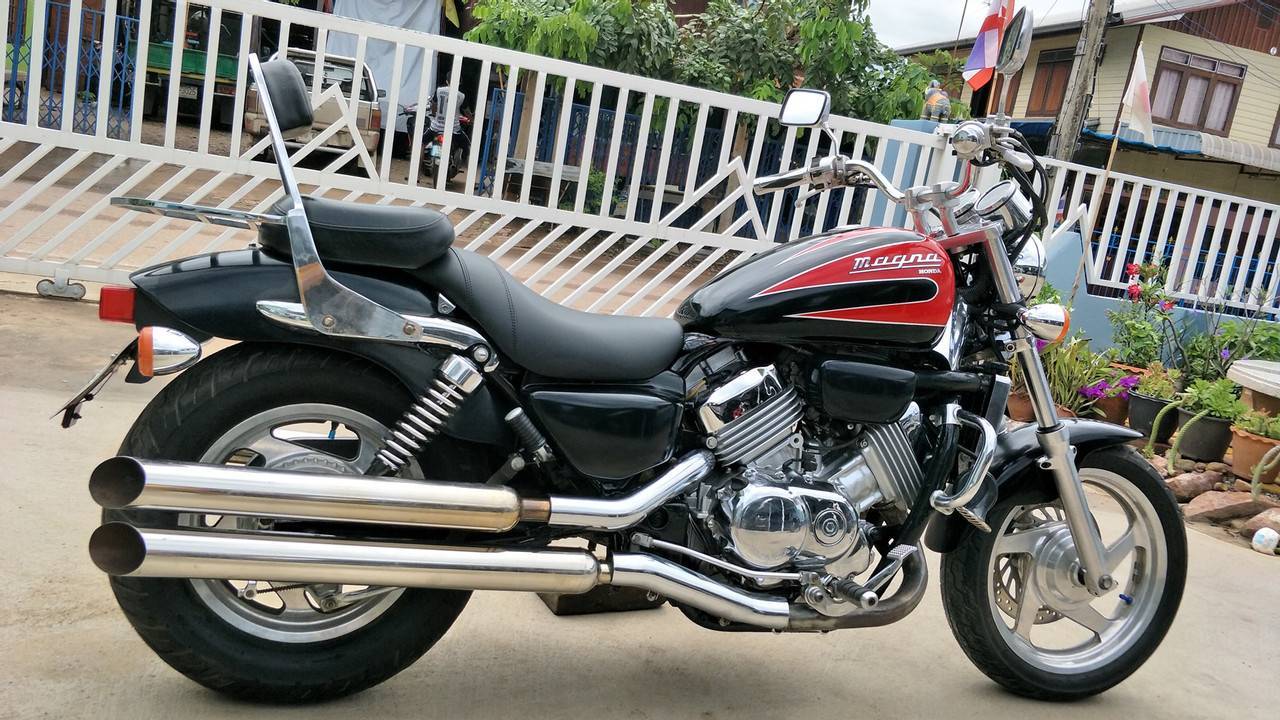

В 1993 году выпускается третье поколение мотоцикла, и первое, что подвергается изменениям — ходовая. Вместо кардана появляется цепь, 6-ступеней меняется на 5, а также по отзывам пользователей тормоза приходится дорабатывать.
Байк выпускается ещё 10 лет, и в 2003 году снимается с производства. Никаких преемников у модели нет, поэтому несмотря на почтенный возраст она по-прежнему пользуется спросом.
Интересно, что экспортное направление развития отразилось на количестве лошадей, а соответственно на всех параметрам, зависящих от этого. Разница между японской/европейской и американской комплектациями в 10 и более лошадей (у американки больше).
007_MOTO_0610_039
Спортивный характер мотоцикла подчеркивается приборкой в спортбайковских тонах: главенствует тахометр, спидометр — вторичен. Спортивный характер мотоцикла подчеркивается приборкой в спортбайковских тонах: главенствует тахометр, спидометр — вторичен.
ХОДОВАЯ ЧАСТЬ. Рама мотоцикла скроена на редкость ладно для своего времени. Пожалуй, Super Magna — один из немногих кастомов своего времени, к жесткости рамы которого нет особенных претензий. За счет длинной базы, низкого центра тяжести и значительного угла наклона вилки мотоцикл обладает отличной курсовой устойчивостью, за что очень любим «дальнобойщиками», а вот с активным маневрированием дела обстоят хуже. Передняя вилка с диаметром труб всего 39 мм и довольно мягкими настройками не выдерживает никакой критики. В поворотах ее заметно «скручивает», чему способствует значительный угол наклона. Немного спасает ситуацию установка третьей траверсы над крылом и заправка маслом вязкостью 15W или даже 20W. Но ждать от старенького кастома спортивных повадок все же не стоит.
ЧТОБЫ ЛАВКА НЕ ПРОГНУЛАСЬ. Серьезная проблема — задние амортизаторы. Самой молодой из существующих Super Magna уже стукнул 21 год, и неразборные амортизаторы в большинстве своем уже давно «кончились», особенно если мотоцикл успел покататься по России. Оригинальные узлы уже давно сняты с производства, но у запасливых японцев их еще можно заказать (хоть и за сумасшедшие деньги). Чуть дешевле «бэушные» стойки на интернет-аукционах, но, разумеется, без всякой гарантии. Есть более дешевый выход из сложившейся ситуации: тюнинговые фирмы (например, YSS) не обошли стороной и нашего героя, так что можно заказать вполне бюджетные афтермаркетовые стойки.
Технические характеристики
Знаменитый хондовский V4 – исключительно надежный, проверенный временем и доведенный до ума агрегат.
Как говорят пользователи — силовая установка у мотоцикла от «Вифера». Модель спорт-туриста Honda VFR750.
Пользователи отмечают про использование 95, но при этом дополняют — «любой, только без песка, карбы забиваются».
| Honda Magna 750 | Параметр |
| Тип мотоцикла | круизер |
| Год выпуска | 1982-2003 |
| Рама | стальная трубчатая |
| Тип двигателя | 4-цилиндровый, 4-тактный двигатель жидкостного охлаждения, V-образный, 748 см³, 72 л.с. |
| Количество клапанов на цилиндр | DOHC, 4 клапана на цилиндр |
| Система подачи топлива | Карбюртарорная |
| Тип зажигания | CDI – 1982-1986 года, транзисторное – 1987-2003 года |
| Коробка передач | 5-МКПП – 1993-2003 года, 6-МКПП – 1982-1992 года |
| Тип привода | карданный – 1982-1992, цепной – 1993-2003 |
| Максимальная скорость | 196 км/ч |
| Ёмкость бензобака | 13,0 л – Magna 750 (1987-2003), 14,0 л – Magna 750 (1982-1986) |
| Запас хода | 200 км |
| Масса мотоцикла (снаряженная) | 242 кг – Magna 750 (1982-1992), 245 кг – Magna 750 (1993-2003) |
| Разгон до 100 км/ч (0-100 км/ч) | 4.3 сек |
| Комфортный крейсер | 120 км/час |
Трансмиссия и сцепление
Цепной привод – 1993-2003.
Карданный привод – 1982-1992.
Мотор комплектуется 5-ступенчатой КПП (до 1993 — 6 ступеней). Нареканий на коробки не было, поэтому такая модификация вызывала только вопросы.
- В моделях первых 2 поколений: гидравлическое сцепление, карданный привод.
- Последние 10 лет — тросовое сцепление, а основной привод — цепью.
Тормоза
Передние тормоза.
Задние тормоза.
А вот над дисками переднего колеса работали при каждой смене. Впрочем, поддержка во всех вариациях оставалась неизменной — гидравлическая скоба на 2 поршня.
- 1982-1987 г — 275 мм, 2 диска;
- 1987-1993 г — 275 мм, 1 диск;
- 1993-2003 г — 315 мм, 1 диск.
Никаких дополнительных систем типа ABS не предусматривалось.
005_MOTO_0610_039
Выпуск — гордость и краса «Супермагны». Вот только защитные накладки частенько теряются. Выпуск — гордость и краса «Супермагны». Вот только защитные накладки частенько теряются.
ВЫПУСКНАЯ СИСТЕМА. Это гордость и фетиш каждого магновода. И правда, эти «концы» до сих пор крепко держатся в десятке мирового конкурса красоты выпускных систем. Но и тут есть свои проблемы. Иногда прогорают нижние колена труб, расположенные под двигателем. В зависимости от общего состояния узла его можно или заварить листом стали, или, если дело совсем плохо, искать замену — разумеется, б/у. Конечно, можно «приколхозить» и тюнинговые трубы, но это сродни установке колес от «Газели» на «РоллсРойс». Вторая «головная боль» магноводов — хромированные накладки-слайдеры на концах труб. По идее они призваны защищать трубы при падениях, жертвуя собой, но зачастую эти накладки просто улетают, разболтавшись от вибраций. На ходовые качества эти декоративные элементы, разумеется, не влияют, но внешний вид «главной гордости» мотоцикла страдает значительно, так что при покупке аппарата можно смело торговаться на круглую сумму (см. таблицу запчастей).
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ ЗАПЧАСТЕЙ HONDA VF750C Super Magna
| Масляный фильтр | 620 | 370 (Hiflo) |
| Воздушный фильтр | 1300 | 2000 (K&N) |
| Свечи зажигания (комплект) | 650 (NGK-Honda) | 500 (NGK) |
| Тормозные колодки (комплект на два колеса) | 3100 | 2200 (Vesrah) |
| Накладка на глушитель (1 шт.) | 750 | — |
| Реле-регулятор | 11 200 | 3000 |
| Амортизаторы задние (комплект) | 28 000 | от 7000 (YSS) |
Запчасти, преимущественно имеющиеся в наличии. Запчасти, иногда присутствующие в наличии. Запчасти, преимущественно привозимые на заказ. Благодарим Юрия Борзунова за помощь в подготовке материала и предоставленные для съемки мотоциклы. Honda VF750C Super Magna

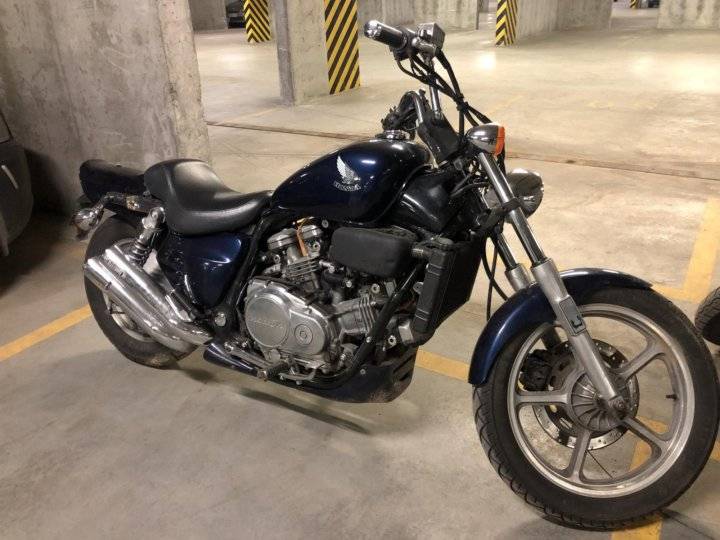

Honda Magna 750 (V45)
Краткий обзор Honda Magna 750 (V45)
Honda Magna 750, также известная как Honda V45 — легендарный мотоцикл, первый в мире представитель класса, который позднее получил название «пауэр-круизер». Эта появившаяся в далёком 1982 году модель выделялась в ряду других круизеров чрезвычайно высокими техническими характеристиками и в целом хорошими ходовыми качествами. Выпускался мотоцикл достаточно долго, и по сей день эта давно снятая с производства модель пользуется популярностью. Всего было три различных поколения Honda Magna 750, существенно друг от друга отличающихся.
Первое поколение (1982-1986) выглядело похоже на типичный чоппер, а также имело два тормозных диска спереди и карданный привод заднего колеса. В 1987-1988 годах выпускалось второе поколение, имевшее осовремененный и более агрессивный внешний вид, другой выхлоп и один тормозной диск спереди. Мотоцикл этого поколения, поставлявшиеся в США, имели увеличенную с 77 до 88 л.с. мощность. Затем наступил длинный перерыв — из-за падения уровня продаж модель не выпускалась следующие три года. За это время японцы сильно её переработали, и в 1993 году в серию пошло третье поколение V45, отличавшееся новой рамой, другими подвесками и выхлопом, новыми карбюраторами, другой КПП и цепным приводом вместо кардана. Мотоциклы этого поколения отличаются более ровной тягой во всём диапазоне оборотов, в частности, заметно возрос крутящий момент на средних оборотах.
Технические характеристики Honda Magna 750 (V45)
- Годы выпуска: 1982-2003
- Класс: пауэр-круизер
- Рама: стальная
- Двигатель: 4-тактный, 4-цилиндровый, V-образный
- Объём двигателя, куб. см.: 748
- Охлаждение: жидкостное
- Клапанов на цилиндр: 4
- Подача топлива: 4 карбюратора
- Мощность: 80,3 л.с. при 9500 об/мин (первое поколение), 77 л.с. при 9000 об/мин (второе и третье поколения)
- Крутящий момент: ~65 Нм (при 7500 об/мин)
- Максимальная скорость, км/ч: 195
- Разгон с 0 до 100 км/ч: ~4,3 секунды
- Трансмиссия: 6-ступенчатая (с 1993 года — 5-ступенчатая)
- Привод колеса: кардан (с 1993 года — цепь)
- Передняя шина: 110/90-18 (1 поколение), 100/90-19 (второе поколение), 120/80-17 (третье поколение)
- Задняя шина: 130/90-16 (1 поколение), 150/80-15 (второе и третье поколения)
- Передние тормоза: 2 диска 275 мм, 2-поршневые суппорта (с 1987 года — 1 диск 315 мм с 2-поршневым суппортом)
- Задние тормоза: барабан
- Передняя подвеска: вилка телескопического типа с системой антиклевка (с 1993 года — без системы антиклевка)
- Задняя подвеска:двойные амортизаторы (с 1993 года — с регулировкой преднатяжения)
- Объём бензобака, литров: 13
- Расход топлива на 110 км/ч, литров: ~8,1
- Сухая масса, кг: 236 (первое поколение), 240 (второе поколение), 244 (третье поколение)
Минусы и недостатки Honda Manga 750 (V45)
- Большой расход топлива
- Маленький бензобак
- Сложное и трудоёмкое техническое обслуживание
- Недостаток тяги на низах (у мотоциклов первых двух поколений)
- Слабые тормоза
- Слабый свет штатной головной фары
