Мотороллер Муравей: обзор, преимущества, недостатки

Содержание:

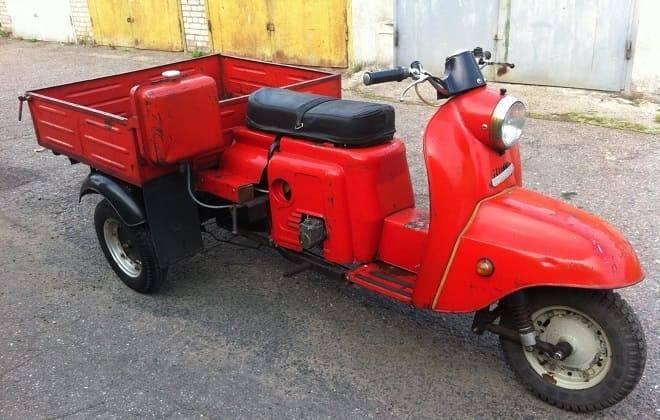

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
Транспортировка малых объемов строительных материалов, особенно в городских условиях.
Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

открытый;
открытый уменьшенный (устанавливался на грузопассажирском варианте);
тент;
фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Топливная система

Система питания состоит из топливного бака, карбюратора и воздушного фильтра

Подача топлива самотеком, управление подачей — механическим топливным краном

На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз

Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры

Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра

Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах

Инструкция

Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.

Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.

Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).

Конструкция рамы

Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.

Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.

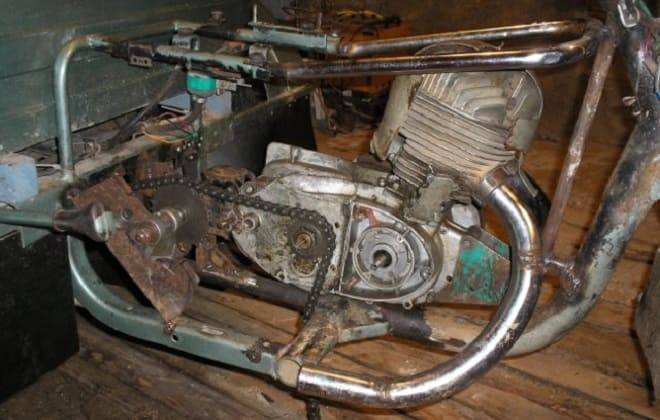

Установка двигателя

Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).

Ходовая часть и колеса

На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.

Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.

Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.

В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.

Плюсы и минусы

Немногочисленные слабые стороны с лихвой перекрываются многочисленными достоинствами. Простой и в чём-то даже примитивный, этот трёхколёсный трудяга способен с минимальными затратами делать огромную работу. И уже только за это ему можно простить его несовершенство.

Преимущества

Невероятная выносливость. У многих владельцев при должном внимании и обслуживании он работает десятилетиями без каких-либо серьёзных поломок.
Высокая грузоподъёмность. За один раз можно легко увезти треть тонны.
Неплохая проходимость. Пересечённая местность ему вполне по зубам, даже с грузом.

Экономичность

При регулярной эксплуатации это важно.

Недостатки

Преклонный возраст всех сохранившихся экземпляров, что неизбежно приводит к разным поломкам время от времени.
Громкость выхлопа и двигателя. Попросту говоря, он очень сильно шумит, и при длительных поездках это очень раздражает.
Периодически возникающие проблемы с тормозной системой задних колёс.

Размеры, быстроходность и проходимость

«Муравей» не слишком быстроходен, но это замечательно компенсирует его проходимость, обеспеченная дорожным просветом в 115 мм при максимальной загрузке. Что касается веса, то при длине в 270 см и ширине в 125 см он составляет всего лишь 280 кг, что гораздо меньше, чем у многих современных мотоциклов. Благодаря этому хозяин в случае неполадок может с легкостью «уложить» своего «железного коня» набок для проведения ремонта. Конструкторами мотороллера сделано все возможное, дабы увеличить его ремонтопригодность. Например, при смене покрышки либо камеры не надо бортировать колесо, достаточно лишь отвинтить болты на нем.

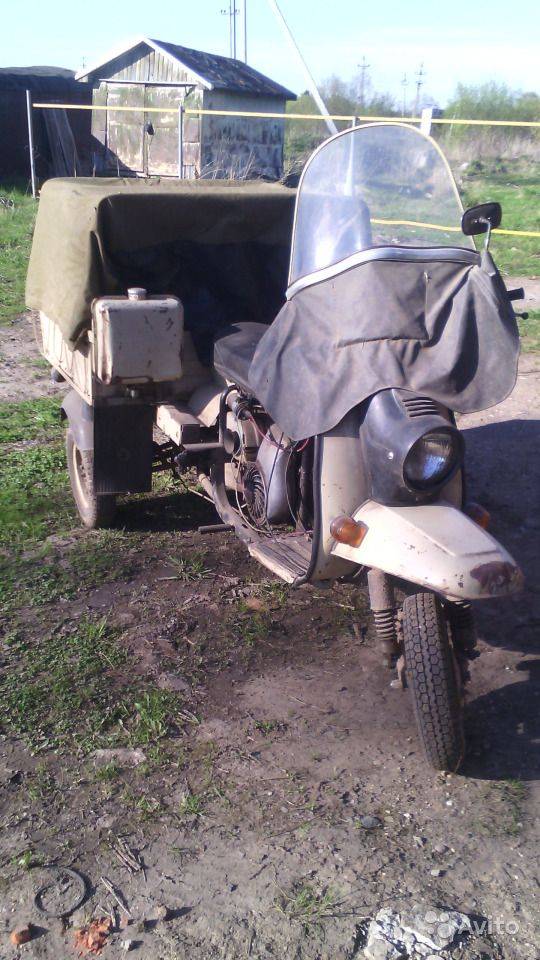

Варианты кузова

Купить мотороллер «Муравей» можно было в различных вариантах кузова. В модельный ряд были включены следующие разновидности:

Базовая версия, именующаяся как «Тула Т-200».
Облегченная версия, в названии которой присутствовала приписка Т-200М.
ТГ-200 «Муравей» — наиболее популярная 3-колесная модификация, которую нередко можно увидеть и на современных дорогах.
Т-200К, оснащенный боковым прицепом.

На выбор потребителей были представлены одно- и двухместные варианты мотороллера, однако у двухместного был недостаток: если кузов загружали по максимуму, наличие на пассажирском месте человека могло привести к опрокидыванию транспортного средства. Этот риск многократно возрастал во время движения по ухабам и неровной местности.

Кузов был бортовым, задний борт откидывался для упрощения погрузки/выгрузки. Если возникала необходимость в транспортировке сыпучих или легких габаритных грузов, владельцы самостоятельно надстраивали борта. По индивидуальному заказу можно было приобрести модификацию с закрытым кузовом, оснащенным задней распашной дверью, но такие были редкостью.

Примечательно то, что в процессе эксплуатации собственники самостоятельно модифицировали и переоснащали «чудо техники» по своему усмотрению.

В 2009 году конструкторы завода-производителя легендарного мотороллера предприняли попытки подарить своему детищу новую жизнь и представили на официальном сайте предприятия образец ГТС-1 – пилотной версии обновленного «Муравья». Транспортное средство оснащено кабиной, в продажу оно поступило под названием «Муравей ВТС 01» и 01 (в зависимости от модификации).

Однако технически это абсолютно другое транспортное средство – не трех- а четырехколесное, более габаритное, с увеличенной грузоподъемностью, но заметно уступающее оригиналу в плане проходимости. В сопроводительной документации изготовитель честно указывает, что это технологический транспорт для использования на внутризаводских территориях.

Какая категория прав нужна для владельца Муравья

Также многих людей интересует вопрос о том, какая категория в правах нужна будет на советский мотороллер Муравей.

Тут даже логичнее спросить о том, нужны ли права вообще. Если мотороллер Муравей будет использоваться исключительно как помощник по огороду или дачному участку, не выезжая на дороги общего пользования, то в принципе можно обойтись и без прав.

Не лишним будет разобраться в том, какой из существующих категорий прав на деле относится на сегодняшний герой мотороллер Муравей.

Учитывая это, вы в итоге поймёте, какая категория прав нужна и придётся ли вам отдельно получать категорию в водительское удостоверение, чтобы иметь возможность оседлать трёхколёсный советский мотороллер Муравей.

Согласно общепринятой классификации, которая действует в РФ, мотороллер относится к категории трициклов. Начиная с ноября 2013 года, чтобы управлять трициклами и квадроциклами, требуется категория В1. Если быть точнее, то она считается подкатегорией.

При наличии прав категории В старого образца, во время обмена на удостоверение нового образца соответствующую категорию включают в документ автоматически. Проходить курсы и сдавать на права в этой ситуации не придётся.

Но случается так, что владельцы Муравья сами модернизируют технику. В зависимости от внесённых изменений, ситуация с правами и необходимой категорией может поменяться.

Если это облегчённая конструкция и масса техники не превышает 400 килограммов, а мощность составляет до 20 лошадиных сил, тогда вполне можно обойтись категорией А.

Если же вес превышает 400 кг, даже в условиях облегчённых характеристик уже без категории В1 никак не обойтись.

При условии превышения объёма двигателя выше отметки 50 кубических сантиметров, в правах придётся открыть подкатегорию М.

Теперь загляните в свои действующие права и посмотрите, подходит ли ваш вариант удостоверения для законного управления советским мотороллером.

Муравей (мотороллер)

«Мураве́й» — советский трёхколёсный (3 × 2) грузовой мотороллер. Существовало несколько моделей, созданных на базе легковых мотороллеров, выпускавшихся на Тульском машиностроительном заводе в 1959—1995 годах.

С 2020 года под маркой «Муравей» на ТМЗ выпускается четырёхколёсная электротележка с кабиной.

Модели

Модели (в скобках указана базовая модель легкового мотороллера):

ТГ200 (Т-200 «Тула», названия «Муравей» ещё не носил)
ТГА200 (Т-200М)
ТГА200-01 («Турист»)
ТГА200-01П
«Муравей-2 01» («Тулица»)
«Муравей-2 02» («Тулица-2»)
«Муравей-2 03», последняя модель на 1991 год
ГТС-1

Характеристики

Данные для моделей серии 5.402:

Двигатель одноцилиндровый, карбюраторный, двухтактный с принудительным воздушным охлаждением, рабочий объём — 199 см³.
Мощность — 11 л. с. при 4600 об/мин, крутящий момент — 16,3 Н·м при 4900 об/мин, степень сжатия — 6,5. типа К-28Г. К-36Г. К-62Г. К-63Г. К-65Г.
Запуск двигателя стартёром или кикстартером. — двухвальная, 4-ступенчатая. Передача заднего хода (реверс-редуктор) — в корпусе межколёсного дифференциала. Привод на задние колёса — качающимися валами с карданными шарнирами. Передача крутящего момента с силового агрегата на дифференциал — роликовой цепью в герметичном кожухе.
Шины: 101,6×254 мм.
Передняя подвеска длиннорычажная, задняя независимая на поперечных рычагах.
Общая длина — 2880 мм, база — 1840 мм, дорожный просвет — 115 мм.
Сухая масса — 258 кг (для моделей 5.402-03 и 5.402-03К, открытая грузовая платформа) или 285 кг (для модели 5.403-03Ф, фургон).
Грузоподъёмность — 340 кг (для моделей 5.402-03 и 5.402-03К) или 375 кг (для модели 5.403-03Ф).
Максимальная скорость — 60 км/ч.
Расход топлива — 5,5—7,5 л/100 км.
Объём бензобака — 10 л. Мотороллер заправляется бензомасляной смесью в пропорции 1:30 при обкатке и 1:35 в дальнейшей эксплуатации.

Для мотороллера «Муравей» в начале 1990-х годов был разработан дизельный двигатель ТМЗ-450Д.

Современность

В 2016 году по заявлению министра промышленности и ТЭК Тульской области Д. А. Ломовцева, на Туламашзаводе ставился вопрос о возрождении производства грузовых мотороллеров . В 2017 году на заводе был собран первый прототип .

В мае 2020 года стартовали продажи новой модели с индексом ВТС-01 с дизель-генераторной установкой и ВТС-02 с приводом от аккумуляторной батареи . Стартовая цена составляет 1,25 млн рублей .

Рождение первого «Муравья»

Первый мотороллер «Муравей» модели «ТГА-200» был спущен с контейнера в 1968 году, он стал грузовой копией «Туриста» (1967 год). Грузоподъемность предшествующего ему «ТГ-200» была увеличена в данной комплектации до 250 килограмм, под кузовом конструкторы расположили «запаску» и ящик для инструментария. К 1980 году грузоподъемность модели была увеличена до 255 килограмм («ТГА-200-01»). В 1986 году был «рожден» «Муравей-2» («ТМЗ-5.403-01»). Это грузовой мотороллер, основанный на легковой «Тулице-2». Он стал обладателем новой, отличной от предыдущей, модели облицовки. Его грузоподъемность была увеличена до 320 килограмм. В 1988 году доля «Муравьев» среди всех произведенных на территории СССР и за рубежом мотороллеров грузового типа составила 84%, что свидетельствует о необычайной популярности модели. Даже сегодня, когда производство «Муравьев» обеих известных моделей уже давно прекращено, запчасти к ним можно приобрести не только на территории России, но и на заводах Польши, Чехии и Китая.

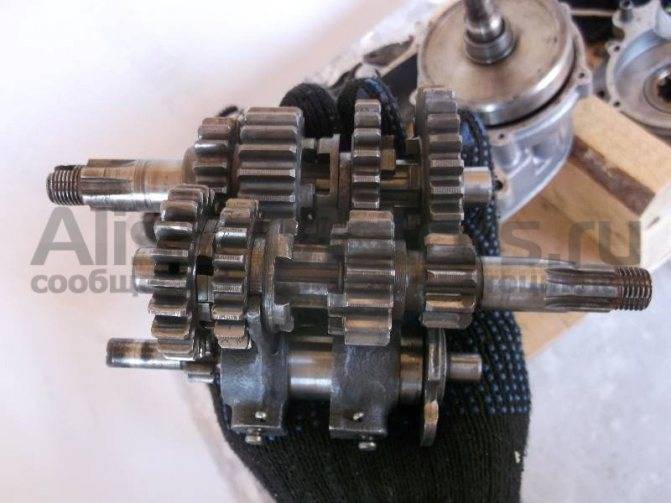

Сборка

Ищем внутри правой половины картера копир по которому ходит собачка механизма переключения передачи, несколькими нажатиями проверяем его работоспособность

Берем в руку копирный вал так, чтобы его «ромашка» смотрела на вас и разворачиваем вилки переключения передач по часовой стрелки до упора

Не изменяя положения вилок переключения передач — собираем КПП и вставляем в нее вилки вместе с копирным валом в том порядке как это показано на картинке

Не нарушая положения деталей — устанавливаем КПП в сборе с копирным валом в правую половину картера и туда же устанавливаем вал переключения передач вместе с планкой фиксатора. После установки планки фиксатора не забудьте завести его возвратную пружину в специальную прорезь внутри картера

Процедура по установки КПП при нужной сноровке проходит очень легко и быстро. Если у вас таким образом не получается установить КПП — разбирайте ее и ставьте детали по отдельности

Для пущей уверенности в том, что во время сборки копирный вал случайно не провернулся — доворачиваем его на сколько это возможно по часовой стрелке

Устанавливаем на вал переключения передач сектор механизма переключения передач при этом следя за тем, чтобы в зацепление с шестерней копирного вала зашел именно его последний зуб, а не какой-нибудь другой. После установки сектора — надеваем на вал переключения передач возвратную пружину

Закрываем КПП второй половинкой картера, собираем сцепление, устанавливаем поршневую и наслаждаемся безупречной работой собственноручно собранной КПП

Мотороллер Муравей: регулировка сцепления своими руками

Как и другая любая техника мотороллер “Муравей” может выходить из строя и нуждаться в ремонте. Но благодаря своему строению, починку можно вполне произвести самостоятельно.

Сцепление “Муравья” одно из слабых мест мотороллера, которое нуждается в частой регулировке и замене троса.

Внимательно понаблюдайте за сцеплением, так как неполадки можно условно разделить на 2 основные причины:

Сцепление ведет. В данном случае возможны проблемы:

трос расплелся, заржавел или перегнулся;
регулировочные гайки слишком затянуты;
большой свободный ход рычага;
кривые диски.

Сцепление буксует. Возможные причины:

Трос расплелся, заржавел или перегнулся;
Регулировочные гайки нуждаются в дополнительной затяжке;
Отсутствует свободный ход рычага;
Кривые диски.

В любом случае, если наблюдаются проблемы со сцеплением нужно проверить состояние троса:

Если при визуальном осмотре он не перегнут и не повреждён, то стоит смазать его маслом. Для этого вам понадобится смесь бензина и масла, разведенная один к одному. С помощью шприца налейте эту смесь в оболочку.
Если трос перегнут или поврежден, то тут выход один – меняем на новый.

При необходимости приступаем к проверке и регулировки гаек сцепления.

Инструкция к регулировки гаек сцепления:

Откручиваем контргайку регулировочного винта;
С помощью отвертки немного выкручиваем регулировочный винт;
Закручиваем обратно до момента, когда почувствуете, что он в что-то уперся;
Зажимаем контргайку;
На руле ищем рычаг сцепления – нажимаем, в тоже время следим за нажимным диском. Он не должен отходить с перекосом. Если отходит, тогда следует с помощь отвертки отрегулировать соответствующие гайки, пока диск не будет перемещаться перпендикулярно ровно оси корзины
На двигателе ищем регулировочный болт свободного хода рычага сцепления – подкручиваем его так, что бы свободный ход составлял 5-10мм.

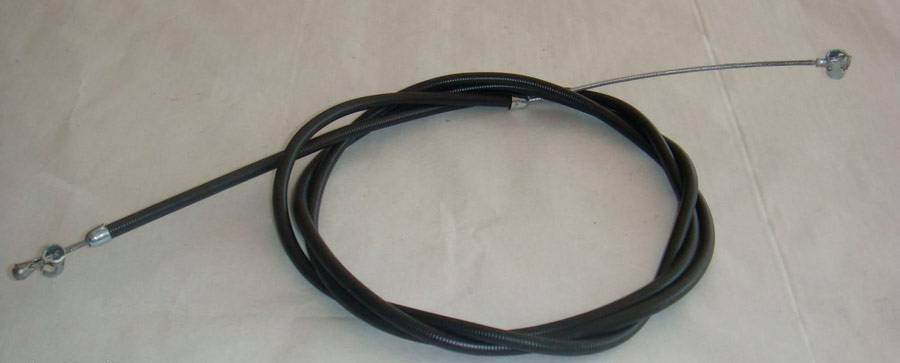

Как проверить трос

Внимательно изучите текущее состояние троса, а также его оболочки. Если не видите никаких следов повреждений и перетягивания элемента, попробуйте просто нанести немного масла с бензином. Масло и бензин нужно смешать в равных пропорциях. Затем взять шприц, набрать туда полученную смесь и аккуратно влить внутрь оболочки троса. Это является эффективным средством профилактики.

Не бывает и такое, что трос, и особенно его оболочка, со временем и при длительной эксплуатации повреждаются. Это проявляется в виде дефектов, перетёртостей и перетягивания. Тут никакая профилактика уже не поможет. Единственным правильным решением является замена троса вместе с оболочкой на новую деталь.

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).

Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.

Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.

Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»

При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм

Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.

Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.

В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.

Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).

Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.

В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.

Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.

В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула

Небольшой итог

Итак, мопед Муравей – это настоящая советская классика. На момент выпуска данное транспортное средство было одним из лучших вариантов в плане цены/качества. И сейчас такой байк демонстрирует неплохие технические параметры. Но, поскольку мотоцикл давно не модернизировался, расход топлива у него очень большой.

Таким образом, содержание такой рабочей лошадки обойдется в большую сумму, так что байк больше подойдет любителям раритетных моделей, нежели для людей, которые ищут транспорт для ежедневной эксплуатации.

Видеообзор мотороллера Муравей:
