Настройка и регулировка клапанов на скутере

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

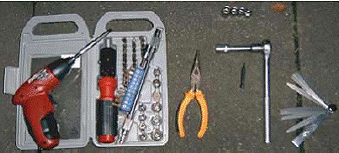

Ключи 9 и 8 мм (головки)

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

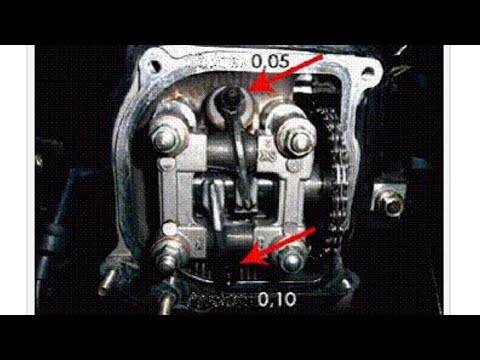

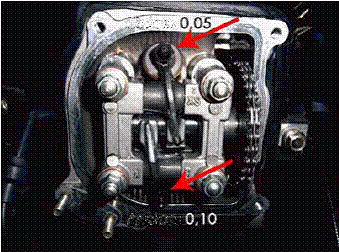

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

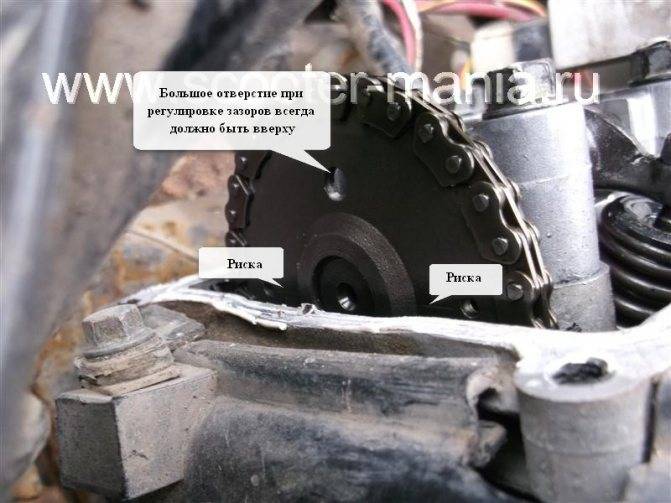

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

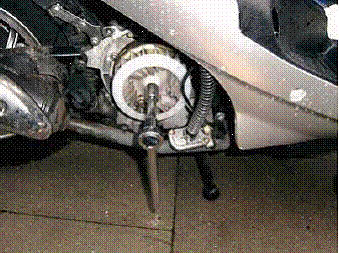

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

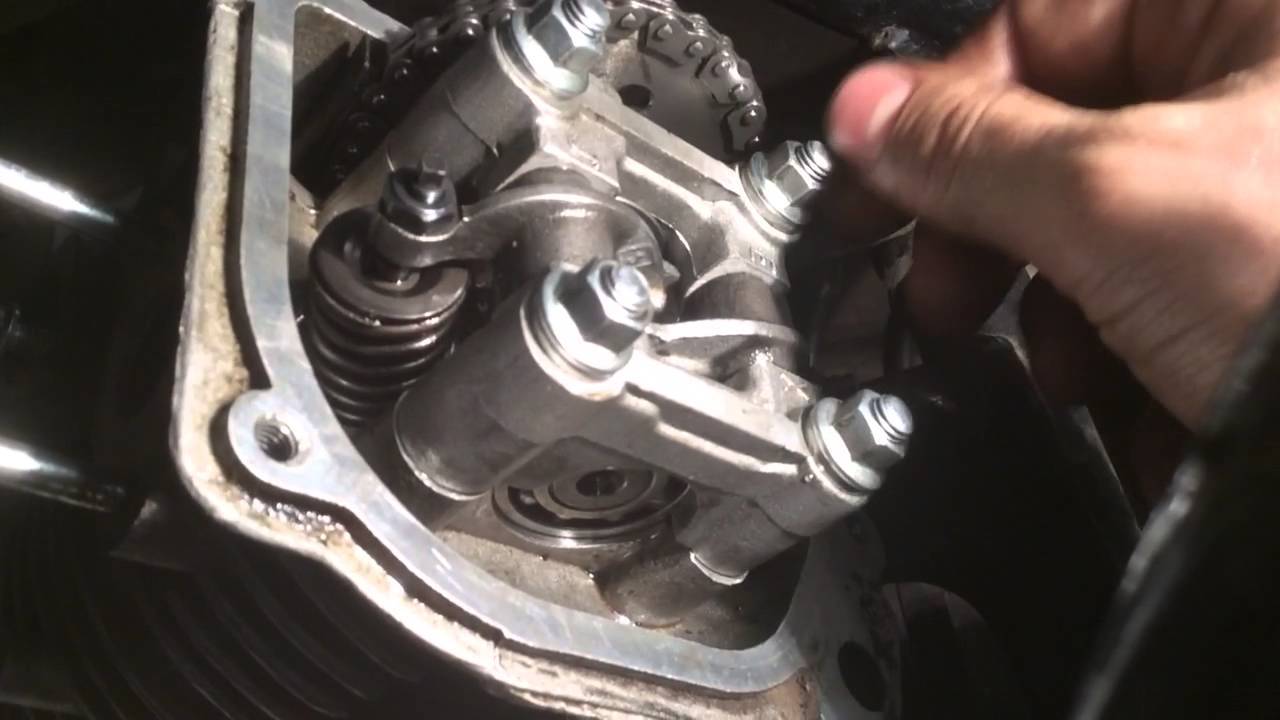

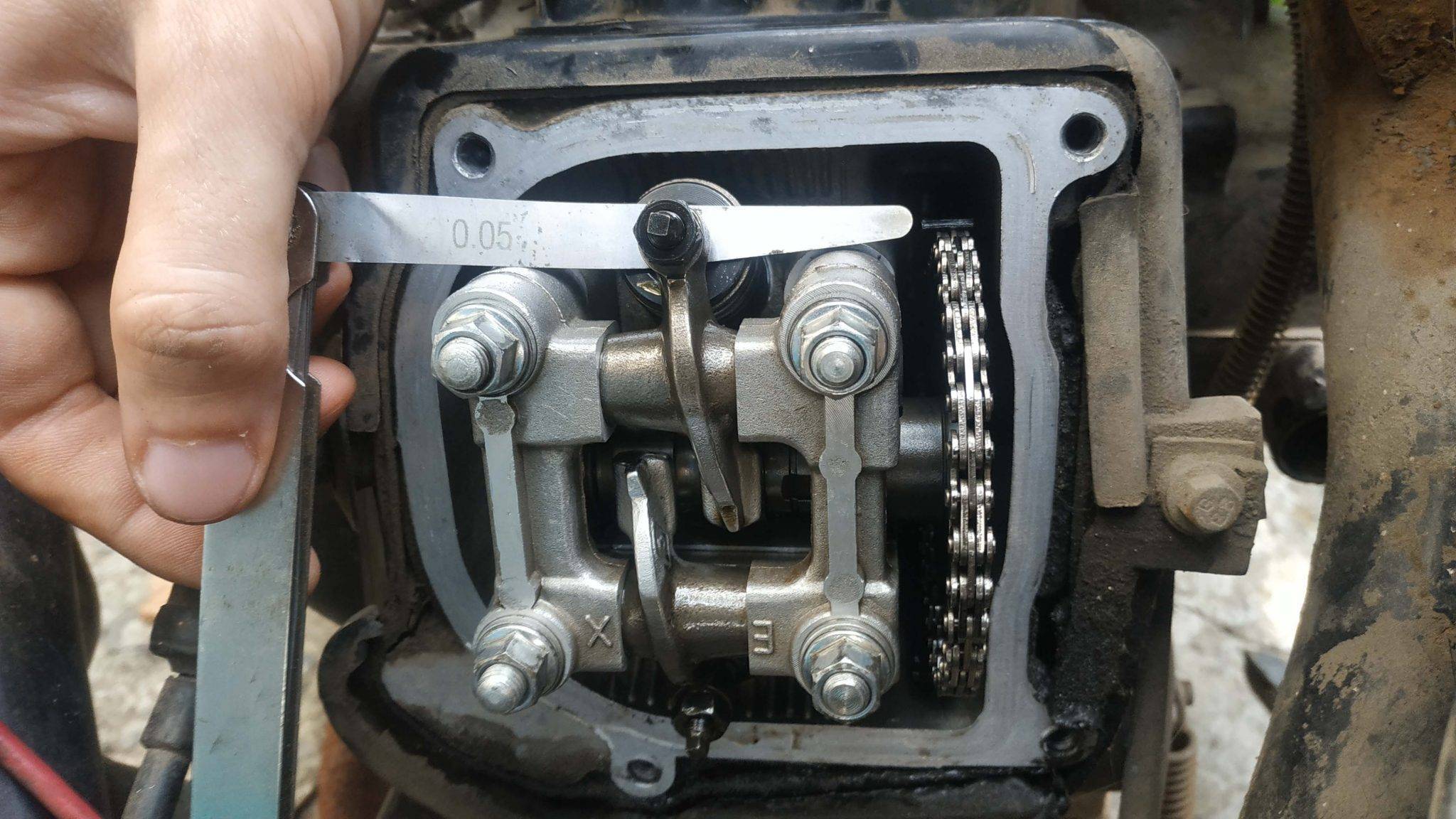

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Длительность работы скутера с правильными зазорами

Установка и проверка правильных зазоров на клапанах скутера 150 кубов является важным аспектом его обслуживания. Корректные зазоры помогают обеспечить эффективное функционирование двигателя и продлить срок его службы.

Скутер с правильно установленными зазорами на клапанах работает более надежно и дольше. Когда зазоры находятся в оптимальном состоянии, клапаны открываются и закрываются без проблем, что способствует правильному воздушно-топливному смешению и улучшает производительность двигателя.

Если зазоры слишком малы, клапаны могут не полностью закрываться, что может привести к снижению компрессии в цилиндрах и сгоранию клапанов. С другой стороны, слишком большие зазоры могут привести к износу клапанов и ухудшению работы двигателя.

Правильная установка и проверка зазоров на клапанах должна проводиться регулярно в соответствии с рекомендациями производителя. Обычно это делается после пробега определенного расстояния или признаков плохой работы двигателя.

Для установки и проверки зазоров необходимо следить за состоянием клапанов, используя инструменты и приборы, предназначенные для этой операции. Перед началом работы необходимо отключить двигатель и остудить его до приятной температуры.

Общая длительность работы скутера с правильными зазорами на клапанах зависит от нескольких факторов, включая качество и регулярность обслуживания, стиль езды, условия эксплуатации и качество используемых запчастей. Однако правильно установленные и проверенные зазоры на клапанах могут значительно продлить срок службы двигателя и обеспечить его оптимальную производительность.

Проверка зазоров на клапанах

Проверка и регулировка зазоров на клапанах является важной процедурой для поддержания нормальной работы двигателя скутера 150 кубов. Неправильные зазоры могут привести к ухудшению компрессии, неправильной работы клапанов и потере мощности мотора

Для проверки зазоров на клапанах потребуется следующий инструмент:

• гнездо или ключ для отворачивания крышки головки цилиндра;
• шаблон для измерения зазора;
• инструмент для регулирования зазоров (в случае необходимости).

Процесс проверки зазоров на клапанах:

1. Откачайте топливо из топливного бака и дренажного болта топливной системы.
2. Снимите крышку головки цилиндра с помощью гнезда или ключа.
3. Определите верхний и нижний меры зазора на клапанах с помощью шаблона.
4. Если зазоры не соответствуют рекомендуемым значениям, необходимо выполнить регулировку.
5. Для регулировки зазоров используйте инструмент для регулирования. Вращайте регулировочный винт, пока зазор не будет соответствовать требуемому значению.
6. После выполнения регулировки проверьте зазоры снова, чтобы убедиться в их правильности.
7. Установите крышку головки цилиндра на место и закрепите ее с помощью гнезда или ключа.
8. Заправьте топливо в топливный бак и дренажный болт топливной системы.

Проверка и регулировка зазоров на клапанах должна проводиться регулярно в соответствии с рекомендациями производителя скутера 150 кубов. Это позволит поддерживать оптимальные условия работы двигателя и обеспечивать его долговечность.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

12. Регулировка клапанных зазоров

Когда нужно проверять зазоры? По инструкции в первый раз – после первой тысячи километров пробега, в дальнейшем – через каждые 4000 км.

Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО, не стоит. Кроме того, проверяют клапанные зазоры после разборки головки или замены цепи привода ГРМ.

Многие владельцы четырехтактников оттягивают проверку, не будучи уверенными в своих силах. На деле же, это работа не столь сложная, а из специального инструмента вам потребуется только набор щупов.

С чего начать? Прежде всего, следует полностью охладить мотор. Если двигатель ремонтировался, регулировку удобно производить на снятом с мотоцикла двигателе.

В большинстве 50-кубовых моторов установлены ГРМ типа SOHC, то есть с одним распредвалом в головке цилиндра. Зазоры в клапанном механизме регулируются винтами, расположенными на концах коромысел. Выделяются две конструкции: одна распространена на двигателях с коробкой передач (для мокиков, скутеретт, мини-байков и ATV) (Рис 1), другая – на скутерах с вариатором (Рис 2). Последовательность операций во всех случаях практически одинакова, варьируются разве что размеры используемых ключей.

Рис 1Рис 2

Примечание:

Регулировка клапанных зазоров производится на холодном двигателе (15-30°С).

Примечание:

Чтобы определить ВМТ такта сжатия, достаточно посмотреть на расположение кулачков распределительного вала. Если кулачки направлены «вниз», поршень находится в ВМТ такта сжатия.

Щупом измеряем зазор между толкателем и стержнем клапана. Для двигателей объемом 50—100 куб. см, клапанные зазоры составляют 0,03-0,07 мм. (Точные данные можно найти в инструкции по ремонту конкретной модели скутера)

Конструкция моторов предусматривает специальные лючки или крышки в головке цилиндра для доступа к регулировочным винтам.

Открутите гайки крепления крышки у скутерных моторов (Рис 3), и снимите крышку (Рис 3а)

Рис 3 Рис 3а

или резьбовой лючок в головке цилиндра моторов с КП (Рис 4).

Профилактика ГРМ и последствия его поломки

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

Выбор правильных инструментов

При установке и проверке зазоров на клапанах скутера 150 кубов важно использовать правильные инструменты для обеспечения качественной работы и точных результатов. Вот несколько основных инструментов, которые понадобятся для этой процедуры:

• Комплект шестигранных ключей: Вам понадобятся шестигранные ключи разных размеров для откручивания и закручивания болтов и гаек. Убедитесь, что у вас есть ключи нужных размеров для всех крепежных элементов.
• Пробка мерного устройства: Для измерения зазоров на клапанах вам понадобится специальное мерное устройство, пробка. Она имеет тонкую шкалу, по которой можно определить нужный зазор.
• Отвертки: Набор отверток разных размеров и типов позволит вам удобно обращаться с различными регулировочными винтами на скутере.
• Пробка свечи: Для проверки зазоров на клапанах необходимо снять свечу зажигания. Пробка свечи поможет удобно и безопасно извлечь свечу из цилиндра.
• Монтажный столик: Чтобы облегчить доступ к клапанам и обеспечить безопасность во время регулировки, рекомендуется использовать монтажный столик. Он позволяет удерживать скутер надежно и правильно.

Не забывайте, что каждый инструмент должен быть качественным и соответствовать требованиям при выполнении работ. Регулярно проверяйте состояние инструментов и заменяйте их, если они станут изношенными или поврежденными.

С помощью правильных инструментов вы сможете провести установку и проверку зазоров на клапанах скутера 150 кубов профессионально и эффективно.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

• плохо заводится;
• не заводится;
• глохнет на ходу;
• заводится и глохнет;
• увеличился расход;
• снизилась максимальная скорость;
• слышен цокот в месте газораспределительного механизма;
• прошло 500 км после замены цилинропоршневой группы.

Почему клапана требуют регулярной настройки

Многие счастливые владельцы абсолютно любой техники, будь это велосипед или автомобиль, после совершения ее покупки абсолютно игнорируют ее потребности и нужды, что чревато быстрым приведением большинства узлов в негодность, в частности, — мотора. Главная функция клапанов — осуществление подачи воздушно-топливной смеси в резервуар сгорания, а также обеспечение отвода переработанных газов.

Работа клапанов проходит в условиях постоянных высоких температур, что приводит к расширению металлических частей узла и их постепенной деформации. Частое расширение металлов в процессе нагревания, в сочетании с отклонением от люфта, может привести к неадекватной работе клапанов — толкатель может заклинить, и клапаны перестанут закрываться, или на стыке этих элементов возникнет значительный люфт.

Когда во впускном клапане образуется недопустимых размеров люфт, это мешает воздушно-топливной смеси наполнить резервуар, поскольку площадь его становится значительно меньше, и тогда неизбежна неисправность толкателя. Когда люфт возникает между выпускным клапаном и толкателем, нарушается процесс вентиляции цилиндра. И в той, и в другой ситуациях, водитель ощутит значительное снижение мощностей двигателя и ряда других характеристик.

Если речь идёт о большом для этого узла люфте, то его основными признаками будут характерные щелчки, значительно увеличится расход. Резюмируя, можно выделить перечень различных признаков, свидетельствующих о необходимости проверки клапанов и их дальнейшем обслуживании:

• Мотоцикл или скутер стал хуже заводится;
• Байк вовсе перестал заводиться;
• Во время поездки возникают случаи отказа работы мотора;
• Скутер глохнет при попытке завестись;
• Падение мощности мотора, приведшей к значительному снижению максимальных скоростей;
• Из газораспределительного механизма доносятся характерные щелчки или цокот;
• Пробег, после осуществления замены элементов цилиндро-поршневой группы перевалил за 500 километров.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Обзор и внешний вид

Модель «Актив» создавалась на основе старых «Альфа» и «Дельта». Отметим, что данные мопеды зарекомендовали себя на рынке СНГ как практичные и безотказные транспортные средства. Можно с уверенностью сказать, что Active воплощает в себе только лучшие качества своих предшественников.

Внешность Viper Active целиком и полностью позаимствована у скутера. Об этом говорит типичная приборная панель, обилие пластика, открывающееся сиденье, съемная передняя корзина и прочие детали. При взгляде на мопед всегда возникают три эпитета: практично, надежно, неплохо.

Простая приборная панель оснащена спидометром со шкалой пробега до 100 тыс.км., индикатором фар, топливной шкалой, индикаторами поворотника и датчиком переключения передач. Тем не менее, отсутствие тахометра немного портит картину.

Слева расположены кнопки дальнего/ближнего света, поворотники, гудок и регулятор пусковой заслонки (подсос) для подачи бензина в карбюратор вайпер актив. Справа находится рычаг передних дисковых тормозов, габариты, свет и, конечно, стартер.

Пластиковая обшивка смотрится на Вайпере великолепно. Однако царапины и трещины (особенно если ненароком упасть) неизбежны. Ножка кикстартера и педаль заднего барабанного тормоза работают превосходно. Однако неизвестно, будут ли детали так же исправно работать спустя определенный срок.

Правильное обслуживание двигателя

При покупке нового мопеда Альфа, через тысячу километров щадящего пробега необходимо поменять масло и сделать регулировку клапанов. Детали мотора притерлись друг к другу, лишнее соскребли и теперь можно выводить агрегат в нормальные рабочие режимы. Масло вполне подойдет и полусинтетическое, этот мотор не высоко оборотистый, а регулировка клапанов это необходимый пункт технического обслуживания любого мопеда и даже мотоцикла.

Что происходит в моторе?

Во время работы мотора происходит тепловое расширение всех деталей и клапанов в том числе. Если зазор в клапанах больше номинального, возрастут ударные нагрузки на весь газораспределительный механизм и, в конце концов, он выйдет из строя. При зазоре больше чем положено из мотора раздается такой грохот, что оставить это без внимания будет невозможно. Если зазор меньше, то клапана от теплового расширения просто зажмутся и перестанут открываться. Мопед не будет заводиться. Стоит один раз посмотреть видео с принципами работы четырехтактного двигателя, чтобы понять, как работает мопед и как его отрегулировать. Видео с процессом настройки мотора мопеда Альфа вы сможете снять сами.

Инструменты для настройки

Итак, как настроить клапана на мопеде Альфа? Что для этого нужно? Нужно обеспечить доступ к механизму регулировки. В голове двигателя есть две небольшие шестигранные крышки, сверху, там впускные клапана, и снизу, к выхлопной трубе, там выпускные клапана. Регулировка впускных клапанов проще, все видно. Снимая крышки, не потеряйте резиновое кольцо, которыми они герметизируются. А чтобы отрегулировать выпускные клапана, если нет подъемника, будет удобнее мопед положить на левый бок. Понадобятся специальный четырехгранный ключ для регулировочного винта и ключ на одиннадцать для контргайки. Щупы для измерения зазора.

Как происходит регулировка?

Можно предварительно посмотреть какое-нибудь видео на эту тему. Зазор измеряется между верхней частью клапана и регулировочным винтом. Щуп берем тот, на котором написано «0,05». Ослабляем гайку, и, положив щуп под болт, четырехгранным специальным ключом регулируем зазор до тех пор, пока кончик болта не будет легко касаться щупа. Если щуп выходит с небольшим усилием, зазор меньший, чем надо.

Первый раз достаточно сложно почувствовать необходимое усилие. И каждый раз, нужно будет заводить мопед, чтобы понять, как прошла регулировка. Но со временем навык наработается. Обычно на впуске у клапанов зазор меньше, чем на выпуске. Это связано с тем, что выпускные клапана больше греются от температуры выхлопных газов. Но в этом моторе зазоры одинаковые и просты для запоминания.

Предварительные работы

Перед началом ремонтных работ проводятся самые основные, необходимые диагностические тесты компонентов двигателя, тестирование ремонтных деталей, оценка погодных условий и т.д. В целом, список предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Iirbis virago (alpha) 110 – вопрос к читателям

pivo_msuСобственно, вот какая история. В преддверии нового года я послал куда подальше городскую жизнь и переехал в свой дом за городом. Работаю я, естественно, в Москве, и как минимум три дня в неделю еду на работу. В принципе, сейчас такие поездки проблем не представляют, ибо это всего дополнительные 50 минут времени (плюс к тому, что было во время жизни в Москве при пути от дома на работу). Однако впереди дачный сезон, а мне, в том числе, надо бывать на работе оп пятницам. Сами понимаете, что обратно домой мне придётся возвращаться по пробкам «имени всех дачников». Вот и возникла у меня идея купить мотоцикл, мопед или скутер, дабы пробки проезжать с меньшей потерей времени. Мотоцикл отпал как класс, поскольку пока просто нет времени на получение прав категории «А» и лишних денег на их покупку. Скутер, не плохо, но максималка 60 км/ч может свести на нет все преимущества от манёвренности в пробках. Зато, как выяснилось, есть мопеды с двигателем, по документам, 49,9 кубиков, а на деле все 110. Соответственно, документы как на мопед (прав не надо, да и после пивной посиделки можно ехать), а объём двигателя как у лёгкого мотоцикла, да и скорость порядка 100 км/ч меня вполне устроит. Дальнейший анализ ситуации показал, что делает такие вещи китайская компания Irbis. Тут следует отметить, что изначально я крайне негативно отношусь к китайскому автопрому, что автоматически перенеслось на их мотопром. С другой стороны, альтернативы нет (документы от мопеда плюс низкая цена). Так что возможно, есть вариант попробовать.

На настоящий момент, цена вопроса не превышает 30000. В принципе, это та сумма, которую я могу позволить себе потратить, грубо говоря, прямо сейчас, понимая, что к сезону цена поднимется. В этой связи, вопрос к читателям – кто что посоветует? Задачи: Нужен лёгкий мотоцикл с документами на мопед (реальная максимальная скорость под моими 85 кг + рюкзак не менее 90 км/ч). Цена не больше 30 000. Условия эксплуатации: 70% — поездки из дома на работу (100 км в одну сторону), в летнее время по пятницам, когда на машине очень долго. 30% — поездки «на рыбалку» не далеко от дома, но, возможно, с избыточным весом и по плохим дорогам. Предполагаемый годовой пробег 3000 км. Срок службы – не менее трёх лет. Возможности самостоятельного ремонта: Руки растут откуда надо (270 000 пробега на отечественных авто, за всё время был в сервисе только два раза, а так всё делал сам, включая замену и переборку движка). Но при этом важны временные затраты и надёжность

Важно, что бы починить «мопед» можно было за день (максимум – два) и что бы либо были доступны детали, либо их можно было легко заменить подручными средствами. И важно, что бы «мопед» не ломался на дроге, или ломалось некоторое количество «слабых» деталей, которые можно возить с собой и заменить в пути за 20 минут. В этой связи, у кого есть опыт эксплуатации мопедов, «мопедов» и скутеров – реальна ли такая концепция против пробок? Подойдёт ли вариант с Irbis, или посоветуете иные варианты? Вот такой сегодня «вопрос залу»

Жду мнений

В этой связи, у кого есть опыт эксплуатации мопедов, «мопедов» и скутеров – реальна ли такая концепция против пробок? Подойдёт ли вариант с Irbis, или посоветуете иные варианты? Вот такой сегодня «вопрос залу». Жду мнений.

Tags: Как отрегулировать клапана на мопеде альфа 110 куб

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 139qmb

Убедившись, что все предварительные замечания учтены, можно перейти к процессу настройки:

1. Разбирается сидение, демонтируется его верхняя часть, после чего скручивается целиком. Далее необходимо снять четыре гайки в самой нише, две гайки по разным сторонам от замка и ещё несколько гаечек, удерживающих и фиксирующих дно. Под ковром есть два болта, которые также следует выкрутить. После того, как будут сняты эти десять болтов, будет открыт доступ к двигателю.
2. Регулировка клапанов предполагает выставления поршня в позицию ВМТ (верхняя мертвая точка), а следовательно, потребуется извлечь и решетку кулера. Для этого необходимо скрутить гайки на корпусе решетки, после чего открывается кулер.

   Ротор (кулер)

3. Следующим шагом станет демонтаж крышки, закрывающей все элементы клапана. Сама крышка обычно держится на четырех болтах, скрутив которые потребуется открутить ещё пару гаечек, фиксирующих трубу.
4. Теперь перед нами откроется газораспределительный механизм. На корпусе будет видно несколько стрелок, указывающие выпускной (нижняя) и впускной (верхняя) клапаны.
5. Далее потребуется найти такую позицию элементов, когда поршень будет расположен как можно ближе к клапанам. Все расчеты проводятся исходя от позиций меток на роторе генератора. Перед настройкой следует взглянуть на позиции отверстий на звёздочке распредвала — необходимо, чтобы они были выставлены аналогично тому, как показано на изображении ниже.
6. От распредвала переключаемся на ротор, где потребуется найти небольшую метку в виде символа “Т”. Отыскав нужную стрелку, установить параллельно ей выступ, как на фото ниже.
7. Это положение соотносится с ВМТ поршня, но следует проявить внимательность — если ВМТ несколько, например, как на четырехтактных моторах, необходимо, чтобы все клапаны были закрыты, и отверстия звездочки раздающего механизма были в той же позиции, что и на фото выше. Чтобы выставить метку в нужную позицию, необходимо с помощью подходящего ключа поворачивать маховик по часовой стрелке, пока риска и выступ не совпадут. При этом если при движении ротора клапана двигаются, нужно прокрутить ротор ещё раз до метки «Т», до тех пор, когда клапана не перестанут двигаться.
8. Следующим шагом будет собственно регулировка клапанов байка. Под рукой должен быть набор щупов, среди которых сразу потребуется 0.05-ый, который вставляется в люфт, как показано ниже. Можно ослабить контра-гайку, если щуп слишком легко проходит, или же, наоборот, не встает на позицию. Теперь, держа левой рукой щуп, правой нужно вращать болт регулировки. Лучше, чтобы щуп проходил в люфт с некоторым усилием. Фиксируя щуп в люфте, одна рука крепко держит регулировочный винт, а вторая затягивает контра-гайку. После остается только последний раз проверить люфт. Бывают случаи, когда зазоры сразу теряются, чтобы этого не произошло, потребуется повторить весь процесс снова, до тех пор когда люфт не будет ровно под щуп 0.05. Те же самые действия проделываются и для регулировки клапана выпуска, но здесь уже используется щуп 0.1 мм.

   Регулировка клапана

9. После того, как все клапаны настроены и затянуты, их работу необходимо протестировать. Проверка начинается с того, что вращается кулер. Сделав несколько оборотов, нужно опять выставить метку параллельно ВМТ, после этого два клапана должны находиться в закрытом положении. Наконец производится итоговое измерение люфта все тем же щупом под 0.05.
10. После проверки начинается сборка всех элементов в обратном порядке. Рекомендуется потуже затянуть все болты, в частности, фиксирующие клапанную крышку. Это последний этап в процессе настройки клапанов на этом байке.

Наглядно о том, как отрегулировать клапана на четырехтактном скутере, смотрите в полезных видео:

Заключение

Как видите, регулировка клапанов на 4 х тактном китайском мопеде моделей 139qmb и 157qmj очень похожа. Плюс это достаточно простая задача. Все что вам необходимо это — набор ключей и немного времени. Не стоит лезть в мотор слишком часто, Наконец не забывайте прислушиваться к мотору, ведь еще до окончания пробега проблема может определиться по стуку или по изменению ездовых качеств скутера.

Несмотря на надежность четырехтактных скутеров они также нуждаются в уходе. Если они вовремя не получат обслуживания, то со временем можно влететь на серьезные суммы денег. Если вы чувствуете в двигателе гул или стук которого раньше не было и он не характерен стандартной работе двигателя, значит что-то не так. Скорее всего пора заняться регулированием. Жаль не все это понимают, некоторые так и ездят с этим и потом удивляются почему ремонт такого малого транспорта обходится так дорого.

Проверять зазоры клапанов на скутере рекомендуется регулярно (особенно зазоры на китайском скутере). Примерно через 3-4 тысячи километров пробега. Бывает что скутер может проехать и 10 000 и не иметь никаких посторонних звуков, но случается и через 1000 км уже нужно регулировать. Рекомендуется регулирования даже если нет посторонних шумов при пробеге 4000 км.
