О ШРУСе и важности его пыльника

Что такое пыльник ШРУСа и для чего он нужен?

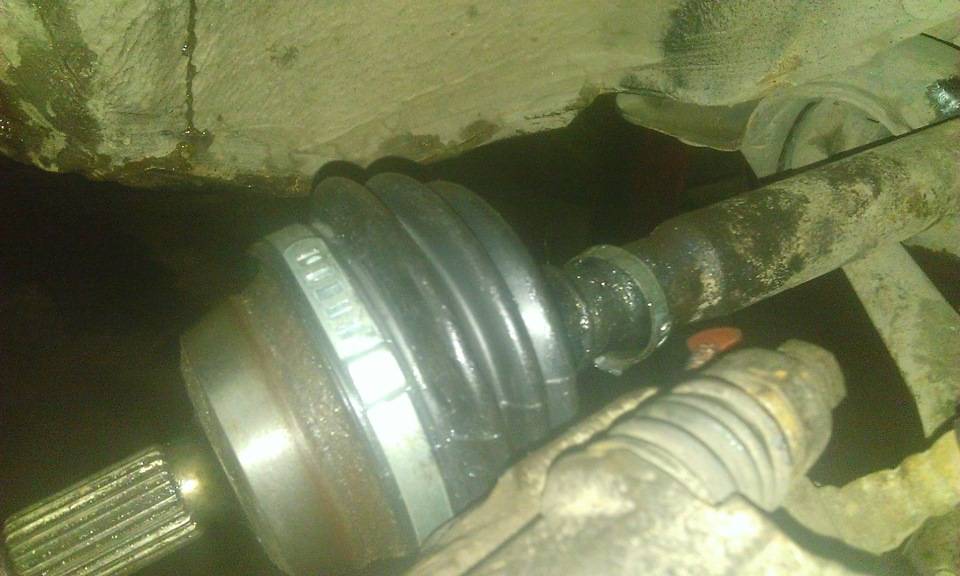

Новый пыльник ШРУСаПыльник ШРУСа — это защитный элемент, его наружная оболочка, своеобразный чехол, рукав, предохраняющий эту важную деталь от проникновения в нее пыли, грязи, щебня, песка, воды и других загрязнителей, способных нанести вред шарниру. Выглядит этот пыльник обычно как продолговатый черный резиновый рукав пирамидальной формы со складками. Чем то напоминающий вантус без ручки в форме гармошки.

Изготавливается пыльник из плотной резины и фиксируется хомутами. Естественно форма и размеры пыльников для разных моделей автомобилей различается. А материал из которого изготавливается пыльник относительно быстро изнашивается (ведь резиновые шины и втулки то же периодически подлежат замене). Но зато эта деталь автомобиля уж точно не является дорогостоящим элементом на котором стоит экономить.

Пыльник шруса что это

Пыльник — своеобразный чехол, который выполняет защитные функции важнейших узлов. Он изготавливается из плотных материалов, внешне напоминает гофрированную трубу.

Материал для изготовления пыльника шруса должен обладать следующими свойствами:

Плотно прилегать к узлу.
Быть очень упругим и эластичным.
При растяжении и сжатии сохранять первоначальную форму.
Не вступать в химическую реакцию с горюче-смазочными материалами.
Обладать повышенной износостойкостью.
В мороз сохранять свои физические свойста.

Таким требованиям отвечают некоторые сортов резины, полиуретана или силикона.

%rtb-4%

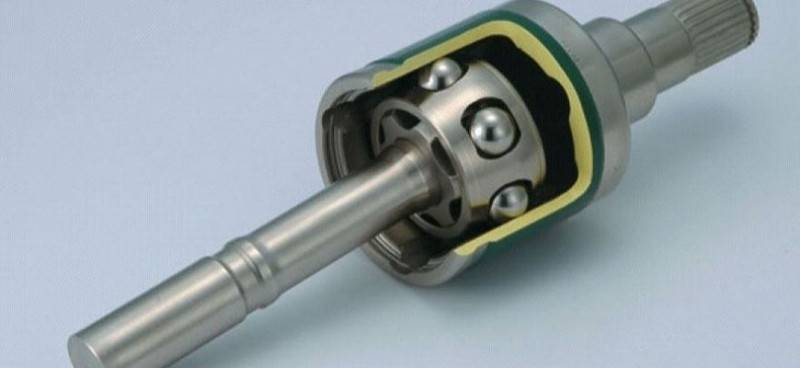

Принцип работы и устройство внешнего ШРУСа

Внешний ШРУС состоит из следующих элементов:

наружной обоймы;
шариков (обычно 6 шт);
сепаратора;
внутренней обоймы;
резинового чехла;
хомутов.

Из-за наличия в составе шариков иногда
называется шариковым. Насаживается ШРУС на приводной вал и фиксируется
стопорным кольцом. За счет канавок в сепараторе и наружной обойме шарики могут
немного двигаться взад-вперед относительно оси. При изломе линии шарики на
противоположных сторонах сдвигаются тоже по противоположным направлением,
обеспечивая преломление вала и поворот колес.

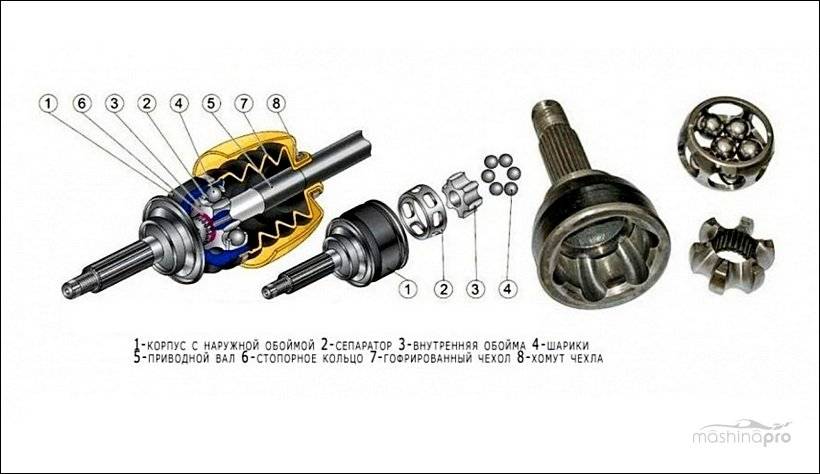

Устройство ШРУСа автомобиля
Устройство внешнего ШРУСа

По-другому ШРУС называется гранатой (видимо
из-за внешнего сходства по форме). Устанавливается он справа и слева
автомобиля, но по сторонам не делится (универсален – подходит на любое переднее
колесо). При покупке важна модель авто, поскольку у производителей отличается
диаметр и длина вала, а также количество шлицев.

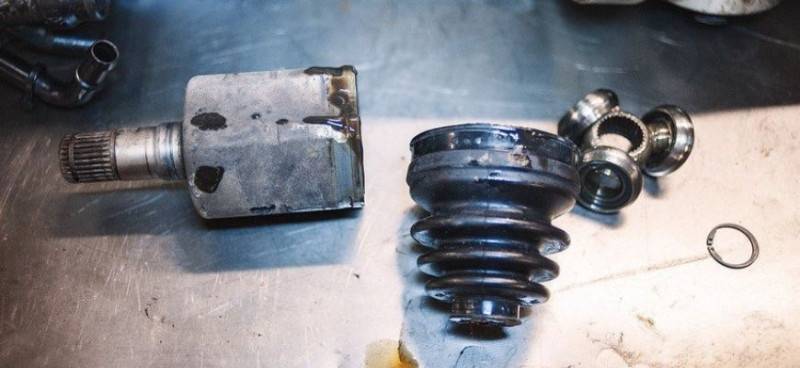

Как хрустит внутренний ШРУС

Конструкция внутреннего ШРУСа

Внутренние петли диагностируются по-разному. Чтобы определить, какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехать по ней. Если молния сломана, она «постучит”.

Опишем еще один интересный метод определения того, как скрипит внутренний ШРУС, заключающийся в том, чтобы не подвесить колеса, а значительно утяжелить заднюю часть автомобиля (посадить много людей, нагружать багажник), то есть сделать так, чтобы часть передней части автомобиля приподнимается и ось внутреннего ШРУСа максимально изгибается. Если в таком положении вы слышите хруст в движении, то это один из признаков неисправности данного агрегата.

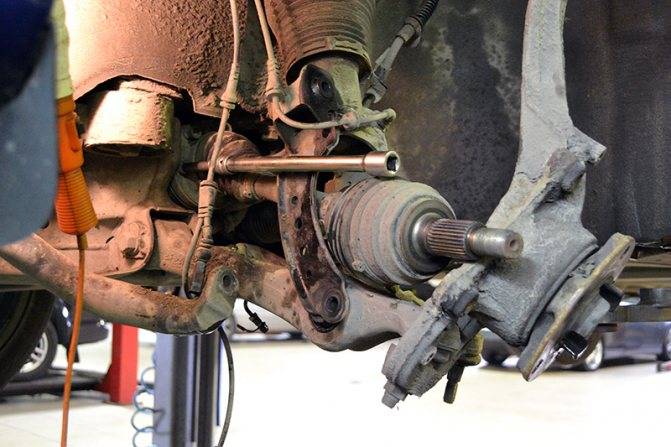

Замена пыльника наружного ШРУСа самостоятельно

В независимости от конкретной модели автомобиля принцип замены чехлы наружной гранаты одинаковый. Перед началом работ следует запастись необходимым инструментом, заранее купить нужные запчасти, найти место для замены. Необходимо будет приобрести сам пыльник и два хомута, в некоторых наборах предусмотрена даже смазка. Если кожухи уже старые, и резина стала жесткой, есть смысл произвести замену деталей на обоих приводных валах.

Рассмотрим, как меняется защитный кожух наружного ШРУСа на автомобиле Hyundai Accent:

в первую очередь ослабляем гайку ступицы, на вывешенном колесе ее потом стронуть с места будет сложно; ставим автомобиль на домкрат и откручиваем колесо;

отворачиваем гайку шаровой опоры, отсоединяем шаровую от поворотного кулака – лучше ее снимать специальным съемником

Демонтировать опору нужно аккуратно, стараясь не повредить ее пыльник;

ставим колеса прямо, отжимаем рычаг с шаровой опорой вниз, поворачиваем поворотный кулак для рассоединения деталей;

придерживая приводной вал, отводим поворотную цапфу со ступицей в сторону, освобождаем наружный ШРУС;

сдергиваем с пыльника хомуты, их удобно снимать с помощью тонкой шлицевой отвертки;

старый пыльник можно срезать, он все равно больше не нужен; демонтируем наружную гранату, ее удобно снимать на Hyundai Accent специальным приспособлением типа обратного молотка;

при демонтаже обратный молоток следует устанавливать на металлические выступы ШРУСа – здесь важно не повредить обойму шарикового механизма

вытираем приводной вал от грязи и смазки, устанавливаем на него новый пыльник, чехол нужно на вал надеть дальше, чтобы можно установить на место наружную гранату;

набиваем в ШРУС новую смазку, ставим деталь на место. Для установки «гранаты» особых усилий прилагать не нужно, наружный приводной шарнир должен просто зафиксироваться на стопорном кольце

Допускается аккуратно подстучать ШРУС молотком, чтобы он до конца зашел на вал, еще важно не повредить резьбу на приводе;

теперь необходимо проверить, закрепился ли шарнир на валу – если ШРУС руками не сдергивается, значит, он зафиксирован на месте;

добавляем смазку под пыльник; устанавливаем резиновый чехол по своему месту, крепим его хомутами. Для установки хомутов используем зажим с тонкими круглыми кончиками; сажаем ступицу с поворотным кулаком на шлицы ШРУСа, соединяем цапфу с шаровой опорой и передним рычагом;

накидываем колесо, затягиваем ступичную гайку, затем основательно закручиваем колесные крепежи.

При определенной сноровке на замену пыльника наружного ШРУСа уходит два-три часа времени, если опыт у мастера небольшой, с такой работой можно провозиться и пять часов.

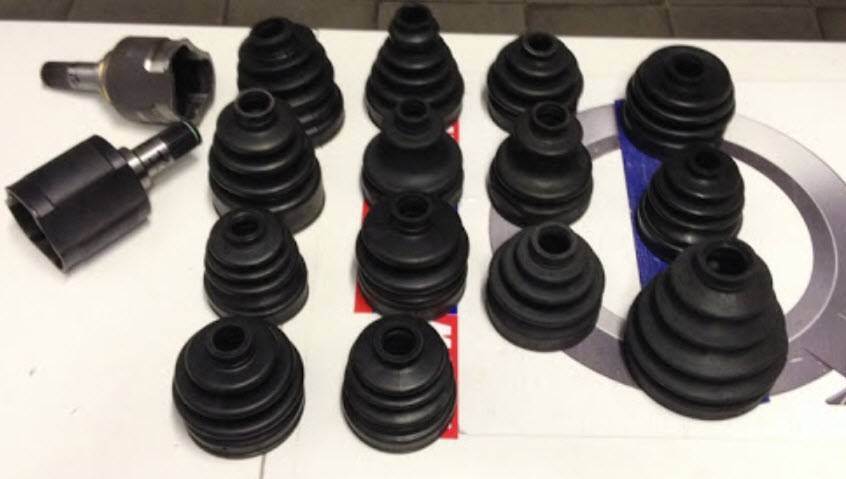

Какой лучше выбрать пыльник

При выборе детали следует ориентироваться на фирму-производитель и материал, из которого чехол изготовлен.

Качество изделия обычно находится в чёткой зависимости от его цены, если конечно она проверена по нескольким поставщикам.

Одними из лучших и распространённых производителей на рынках запчастей можно считать марки GKN (Loebro, Spidan), Maruichi, SKF. Они же и самые дорогие, что говорит о лучших применённых материалах. Такие пыльники никогда внезапно не порвутся, прослужат долго, очень прочны, а в ремкомплектах имеется всё необходимое, включая качественную специализированную смазку в нужном количестве.

По применяемому материалу пыльники подразделяются на:

неопреновые;
полиуретановые;
силиконовые;
термопластиковые;
дешёвые поделки из простейшей резины.

По последним вопросов быть не должно, их нельзя применять, если не планируется частая замена дорогостоящих шарниров. Чуть лучше неопрен, но это тоже не выбор заботливого хозяина.

Обычно надёжно сделанные заводом автомобили комплектуются пыльниками из термопласта. Этот материал выглядит жёстким и даже хрупким, но при работе обретает эластичность, оставаясь прочным. Из недостатков можно отметить лишь высокую цену и неудобства при монтаже, часто хомуты приходится затягивать в два приёма, второй после некоторого пробега и усадки.

Силикон и полиуретан – материалы достаточно специфические со своими областями применения. Первый недостаточно эластичен, а второй при цене, сравнимой с термопластом, не обладает всеми прочими его свойствами.

Иногда встречаются армированные чехлы, как правило, в конвейерной комплектации. Это исключительно прочные и надёжные детали, но при практическом ремонте вполне достаточно применять термопласт от солидного производителя.

Покупая его в комплекте с надёжными хомутами, отдельно поставляемые стяжки различной конструкции не всегда удобны в работе. Уж тем более недопустимы пластиковые кабельные хомуты или винтовые, которые своим массивным замком обязательно за что-нибудь зацепятся и выйдут из строя.

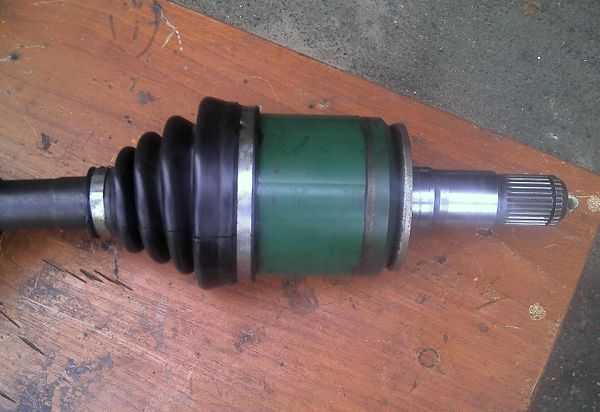

Пыльник ШРУСа

Внутренний пыльник ШРУСА

У автомобилей с передним приводом одними из самых примечательных являются пыльники ШРУСов. Каждая сторона привода включает в конструкцию по два ШРУСа – внутренний и внешний, и оба они защищены пыльниками.

Зачастую пыльники для авто изготавливаются из силикона и неопрена, поскольку резина не способна долго работать в таких сложных условиях. Сам пыльник ШРУСа имеет конусовидную форму, при этом сделан в виде «гармошки». Такая форма нужна, чтобы при изменении угла обойм шарнира не происходило сильное пережатие с одной стороны пыльника и растягивание – с другой.

Видео: Замена пыльника(ШРУС наружный)+шаровая опора Деу Сенс

Своей узкой частью пыльник надевается на вал привода, а широкой – на внешнюю обойму. При этом он фиксируется хомутами с обеих сторон. Это предотвращает попадание пыли под пыльник.

При повреждении его замена производится путем демонтажа привода, разрезания поврежденного и снятия ШРУСа. После этого шарнир на вал надевается новый пыльник, а сам шарнир промывается, в него закладывается новая смазка. Хомуты, закрепляющие пыльник в обязательном порядке заменяются.

Пыльник ШРУСа, предназначение

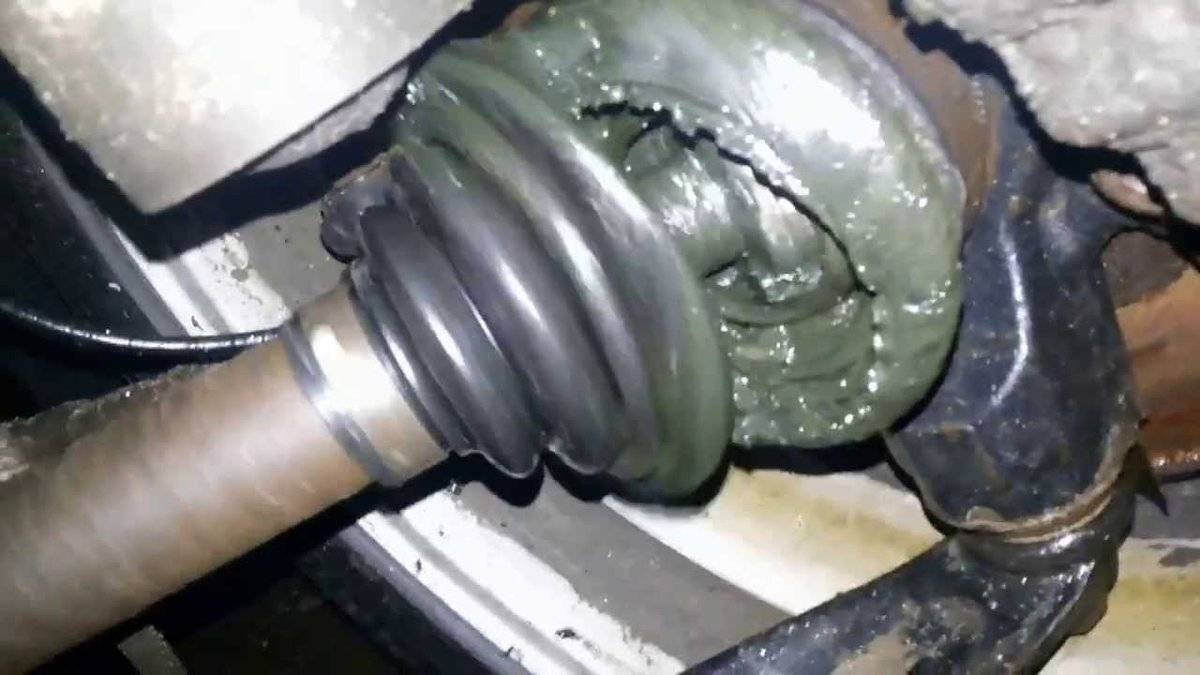

Шарнир равных угловых скоростей — крайне капризный агрегат, он не подлежит ремонту и в случаи выхода из строя его можно только заменить на новый. При попадании в ШРУС даже небольшого количества грязи или пыли, они смешивается со смазочными материалами. Смазка превращается в своеобразный абразив. Как следствие ШРУС начинает «хрустеть», решается данная проблема только заменой непосредственно самого шарнира равных угловых скоростей.

Цена нового шарнира довольно-таки высока, в тоже время игнорирование «хруста» ШРУСа чревато крайне неприятными последствиями, шарнир элементарно может заклинить, что ведет к потере управляемости автомобилем и поломки коробки передач. Что опять-таки ведет к еще большим затратам.

Для предотвращения попадания пыли, грязи и влаги, существует пыльник ШРУСа. По своей сути — это защитный кожух, который принимает на себя все внешние воздействия. Помимо защитных функций пыльник ШРУСа, также сдерживает смазочные материалы непосредственно внутри данного агрегата.

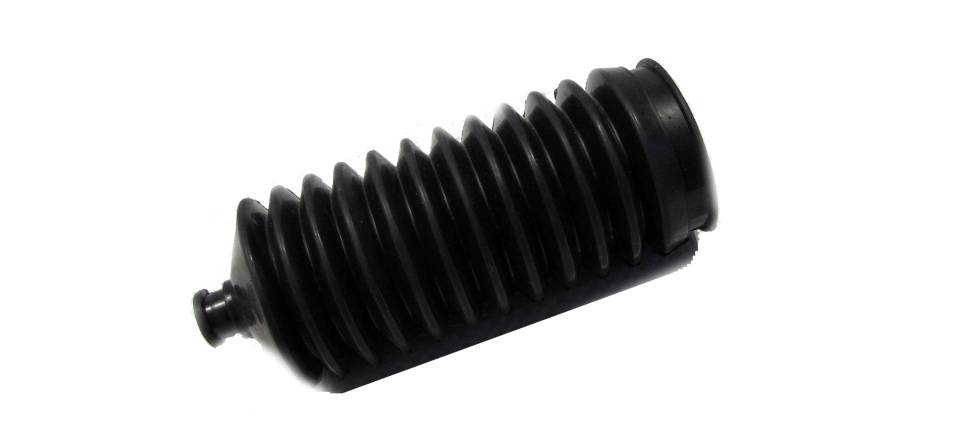

Пыльник рулевой тяги

Используются пыльники и в рулевом управлении. Форма их, а также крепление обусловлены спецификой конструкции. От того, где они крепятся, зависит напрямую сложность замены пыльника:

Если пыльник расположен в месте, где рулевые тяги крепятся к рейке, как, например, в «девятке», то Вам придётся довольно сложно, так как для его замены нужно выполнить ряд процедур, которые включают и разборку механизма рулевого управления.
В ВАЗовских автомобилях обычно пыльники находятся на концах рейки. Для замены какого-либо из них, Вам нужно будет лишь убрать хомуты, затем открутить гайку, которой крепится тяга, отсоединить её и снять пыльник.
Среди множества видов пыльников можно найти и очень интересные. Например, в одной из моделей «Фольксваген» они изготовлены в виде эластичных колпачков, которые одеты на корпус и закреплены с помощью хомутов. Такие пыльники защищают механизм рулевого управления от попадания грязи и достаточно легко меняются.

Методы диагностики состояния шруса

Для определения поломки можно воспользоваться универсальным способом диагностики. Также существует вариант определения поломки отдельно для внешнего и внутреннего шруса.

Внутренний

Также можно проверить на дороге во время езды. Входим в плавный затяжной поворот на малой скорости для обеспечения крена кузова. При этом на пониженной передаче даем полный газ. При появлении хруста речь идет о неисправности шарнира.

Внешний

Можно проверять на асфальтированной площадке – тронуться без пробуксовки с вывернутыми колесами. Руль выворачиваем влево или вправо до упора. Старты должны быть с места резкими. Если результатом этого теста является хруст, тогда речь идет о повреждении наружного шруса. Остается определить сторону поломки.

Универсальный

Чтобы определить, какая «граната» хрустит, можно воспользоваться стандартным методом диагностики. Для этого ставим колеса автомобиля ровно, вывешиваем одно из них, используя домкрат. Включаем нейтральную передачу и ручной тормоз.

После запуска двигателя выжимаем сцепление, включаем 1-ю передачу и медленно отпускаем педаль. Вывешенное колесо начинает вращаться. При медленном торможении создается нагрузка на шарнир. При его неисправности появятся знакомые стуки. Если шрус исправен, тогда автомобиль начнет глохнуть.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Разновидности автомобильного шруса

Можно предположить, что все шарниры с постоянной скоростью одинаковы. Правда в том, что существует 5 основных типов шрусов, которые можно использовать в транспортных средствах (ТС). Каждый тип гранаты хорошо работает для определенных типов машин.

Шарниры штатива, шаровые соединения могут быть либо шарниром штатива, либо шаровым соединением. В первом случае используется паук (также известный как трипоид) с тремя цапфами. Это компоненты со сферическими роликами, прикрепленными к игольчатым подшипникам.

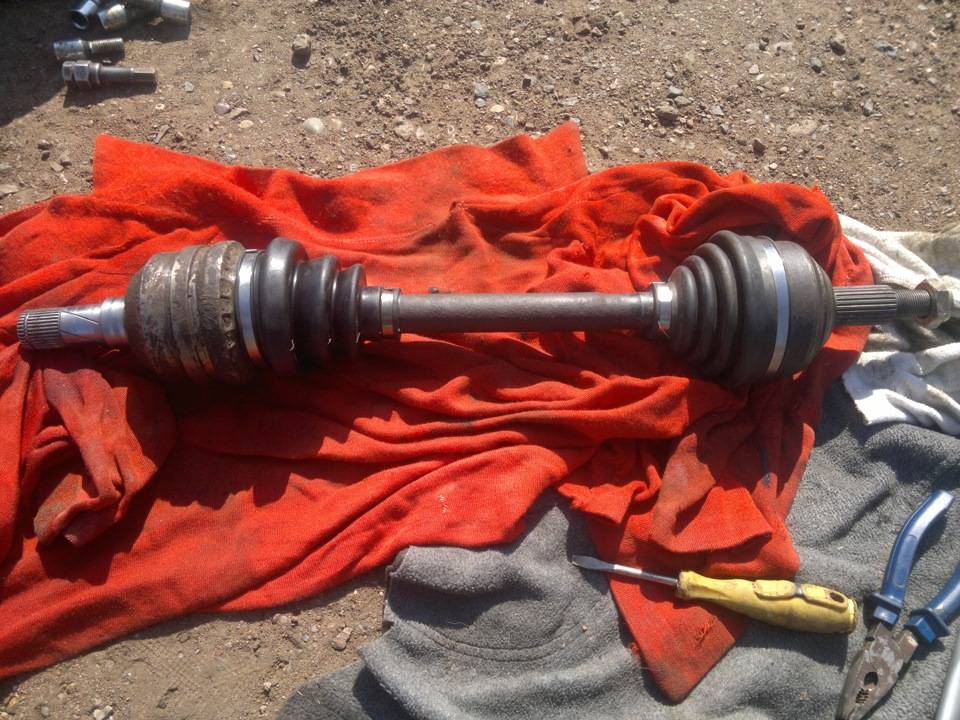

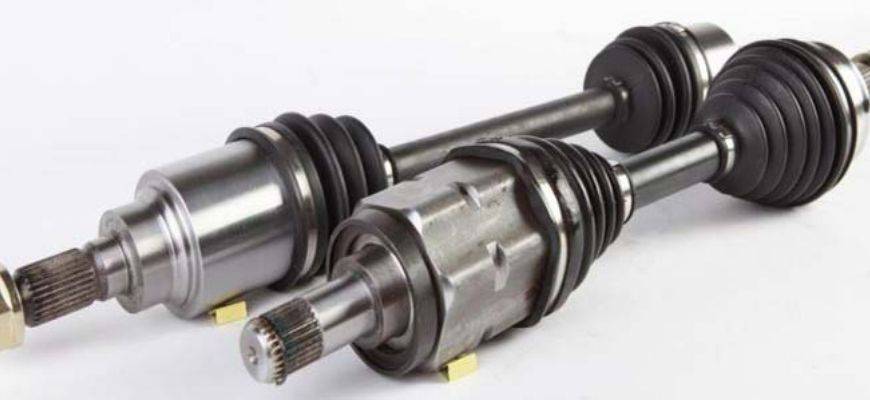

Внутренний и внешний

Внешний и внутренний шрус

Переднеприводные ТС имеют трансмиссии с двумя шарнирами с постоянной скоростью на полуоси. Существует внутреннее, внешнее соединение с постоянной скоростью. Внутренний шарнир с постоянной скоростью находится вблизи коробки передач. Внешний шрус находится рядом с колесом.

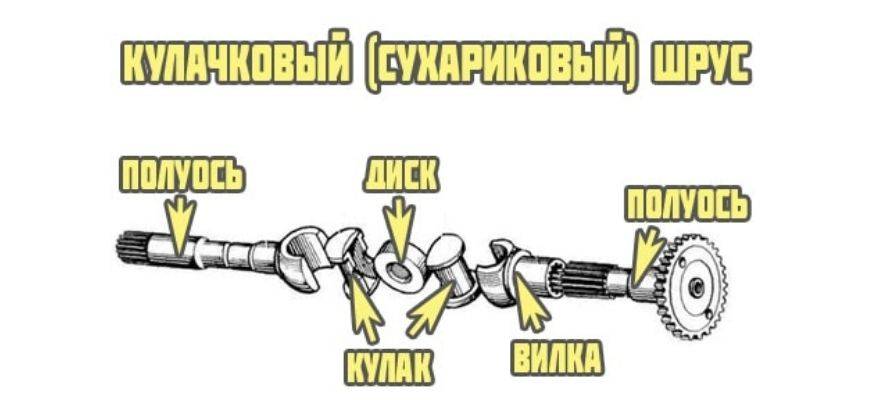

Кулачковые

Состоят из 2-х круглых частей – одна входит в другую. Такая конструкция позволяет давать максимальные нагрузки на ось. Машины, оснащенные кулачковым шрусом, могут передвигаться только на средних скоростях.

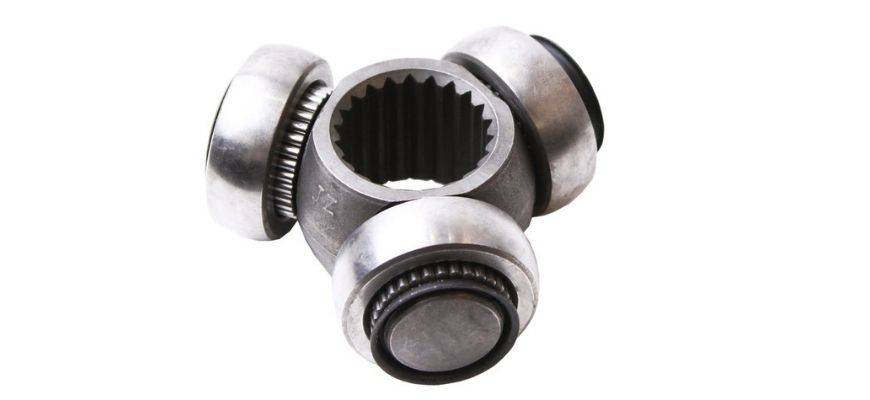

Трипоидные

Трипоидный

Состоят из 3-х подшипников. В преобладающем большинстве ТС предусмотрена именно эта система. Трипоидный шрус является более универсальным, а также жестким, поэтому позволяет автомобилям передвигаться на высоком скоростном режиме. Срок службы такой конструкции гораздо больше, чем кулачковой.

Шариковые

Функционируют в качестве трипоидной системы. Для передачи крутящего момента предусмотрены не ролики, а шарики из металла. Они находятся в оболочке и двигаются по заданным каналам.

Карданные спаренные

Состоят из стандартных соединений, передающих колесам транспортного средства крутящий момент. Используются не для легковых автомобилей, а для больших грузовых транспортных средств.

Нужно ли смазывать трипоидные ШРУСы и почему?

Спросите у любого автолюбителя, зачем нужна смазка, и он вам с уверенностью скажет, что для защиты деталей от износа и для улучшения скольжения отдельных элементов при взаимодействии. Вместе с тем, не все знают, что качественное вещество имеет еще ряд примечательных свойств, которые делают нагрузку на комплектующие ниже. Последний фактор очень важен, поскольку многие элементы работают в очень тяжелых условиях, например, при высокой температуре и при постоянном трении.

Смазка для ШРУСов должна быть подобрана очень тщательно, поскольку ей придется выполнять ряд дополнительных функций. Такие составы позволяют сильно уменьшить расход горючего и уменьшить трансмиссионные потери у автомобиля.

Существенной характеристикой является то, что вещество не позволяет развиваться коррозии, поскольку именно ржавчина часто приводит типоиды к выходу из строя. И еще, материал не должен вредить полимерам и резине, поскольку некоторые элементы выполнены именно их этих веществ. Если смазка будет слишком агрессивной, то она попросту растворит подобные материалы.

ШРУСы – что это такое?

Шарнир равных угловых скоростей (ШРУС) был создан в начале XX-го века. Первые разработки датированы 1927 годом, массовое внедрение в автомобили началось лишь в 60-хх годах. На данный момент ШРУС, известный в среде автолюбителей как «граната», устанавливается на все автомобили с передним приводом, грузовики, внедорожники, а также некоторые модели авто с задним и полным приводом.

Благодаря своей конструкции ШРУС дарит возможность комфортно управлять автомобилем на поворотах. Колесам теперь передается одинаковое усилие, исчезло снижение мощности мотора. Ввиду высоких нагрузок, ШРУСы изготавливают из прочных и качественных материалов – бытует мнение, что механизм способен пережить саму машину (естественно, при должном уходе и регулярном осмотре).

Граната кажется владельцам авто загадочным и непонятным механизмом. Чтобы понять принцип работы, необходимо изучить устройство ШРУСа. Вот четыре основных компонента:

Корпус (круглая чаша) с ведомым валом;
Внутри — круглый кулак с ведущим валом;
Кольцо с отверстиями для удержания внутренних шариков (сепаратор);
Сами шарики – 6 штук.

Кроме того, механизм снаружи оснащен пыльником и хомутами. Вкупе эти детали создают удобный и надежный механизм, благодаря которому передача вращения на колеса равномерна. Полуоси карданного соединения так не умеют, хотя созданы для тех же целей.

Последовательность операций по замене детали

Без снятия ШРУСа заменить пыльники не представляется возможным, поэтому владельцу автомобиля необходимо основательно подготовиться к сложной технической операции со снятием всего вала. Существуют так называемые разъемные пыльники, однако их надежность находится на крайне низком уровне.

Разъемный пыльник

Многие теоретические информационные материалы преподносят читателям не совсем корректную информацию о том, как поменять пыльник ШРУСа, рекомендуя осуществлять отдельную замену по мере износа внутренних или внешних чехлов. По мнению многих специалистов, такие утверждения могут стать лишь причиной достаточно частого проведения ремонтных работ. Замену рекомендуется осуществлять комплексную, т.е. необходимо менять пыльник наружного ШРУСа вместе с пыльником внутреннего.

Ауди Q7. Замена пыльника ШРУСа

Перед тем, как заменить пыльник ШРУСа автомобиль необходимо установить на смотровую яму или на подъемник. При этом некоторые автолюбители осуществляют частичный слив масла из КПП, хотя многие обходятся и без этой операции. Меняем пыльник ШРУСа, учитывая нижеприведенный универсальный алгоритм.

Снятие узла производится после вывешивания и откручивания того переднего колеса, со стороны которого осуществляется замена. На следующем этапе откручивается гайка ступицы, предварительно удалив защитный колпачок с посадочного места. Затем при помощи головки или накидного ключа соответствующего размера откручиваются болты крепления шаровой опоры, которые крепят ее к поворотному кулаку.

При помощи металлического упора (небольшого ломика или монтировки) следует вынуть привод из посадочного отверстия в корпусе КПП. Одновременно оттягивая поперечный рычаг вниз, необходимо отвести поворотный кулак со стойкой наружу и вытянуть шлицевой конец сначала внутреннего ШРУСа, а затем и внешнего из ступицы.

Сняв ШРУС, необходимо удалить хомуты, которые удерживают пыльник и произвести внешний осмотр узла. Поврежденный пыльник удаляется с посадочного места, а старая смазка смывается при помощи специальных растворов или обычной солярки.

Замена пыльника ШРУСа

Установка пыльника ШРУСа осуществляется с использованием плоской отвертки, с помощью которой его можно продвинуть по валу, оттягивая от его поверхности. Новой смазкой обильно обрабатывается рабочая поверхность ШРУСа. Кроме того, ею заполняется внутренняя полость пыльника. На заключительном этапе устанавливаются хомуты, которые зажимают пыльник в неподвижном положении. Сборка остальных деталей осуществляется в обратной последовательности.

Вывод

Пыльник можно по праву считать одним из важнейших элементов шарнира равных угловых скоростей. Если даже самые сомнительные производители научились выпускать относительно неплохие шарниры, то при наличии низкокачественного пыльника их изделия очень быстро выходят из строя. Решить такую проблему можно тремя способами: покупать только дорогостоящий неоригинальный ШРУС, оригинал или покупать вместе с запчастью новый пыльник. Впрочем, с последним вам наверняка придется столкнуться еще много раз по ходу эксплуатации автомобиля. Рекомендуем обращаться к указанным в данной статье рекомендациям, когда вы будете выбирать новый пыльник гранаты.
