Обслуживание и ремонт передней вилки тяжёлых мотоциклов

Разборка передней вилки на запчасти

Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:

1. Отвинтить нижние крепления с помощью шестигранного ключа.
2. Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
3. Вынуть эластомер-ограничитель, или демпфер.
4. Снять «штаны».
5. При помощи отвертки извлечь из штанов уплотнители.

Любуемся на амортизационную вилку в разобранном виде: слева – ноги, справа – «штаны»

К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:

1. Удалить всю грязь с внутренней поверхности штанов.
2. Тщательно протереть ноги вилки, пружину и уплотнители.
3. По необходимости заменить неисправную деталь.
4. Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
5. Смазать внутреннюю полость – впрыснуть масло из баллончика.
6. Установить крепежный болт и Preload.

Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.

Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.

Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.

Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.

Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.

Как устроен задний амортизатор?

Задний амортизатор это рессора (пружина) и демпфер – собственно, то устройство, которое и гасит качения и колебания. Он выглядит как масляный или воздушный картридж, в зависимости от типа.

Задний амортизатор отвечает за минимизирование нагрузки на ваш позвоночник во время езды по пересеченной местности. Уровень и качество демпфера, а также его цена, зависят именно от его способности демпфировать – то есть поглощать.

Процесс разбора и снятия заднего амортизатора похож на процесс разбора передних вилок.

Переворачиваем велосипед, начинаем снимать колесо. Откручиваем резьбовое стопорное колесо и видим, что там находится задняя звезда – трещотка или кассета, в зависимости от вида. Скорее всего, у вас стоят кассетные втулки.

Основная сложность заключается в том, чтобы осторожно и аккуратно снять звездочку и втулку. После этого можно спокойно снимать задний амортизатор

Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис

Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис.

Помните, всегда можно доверить ремонт обслуживание передней пружинной вилки профессионалам. Они помогут разобрать и смазать вилки велосипеда

Но, например, то самое обслуживание переднего пружинного амортизатора велосипеда — это процесс, который важно понимать любому, кто заботливо относится к своему двухколесному транспортному средству

Ремонт велосипеда своими руками — видео инструкция поможет выполнить любую задачу.

Выставить правильный сэг с помощью преднатяга пружин.

Сэг может быть отрегулирован в каких-угодно условиях, с том числе непосредственно перед выездом. Учитывайте, что состояние подвески может сильно повлиять на измерения. При проведении измерений не «плюхайтесь» на мотоцикл, делайте все плавно и аккуратно.

С помощью рулетки и хомутика проведите измерения:

Вилка полностью разжата. Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, переднее колесо мотоцикла должно быть вывешено. Закрепите хомутик (пластиковую стяжку) на пере вилки вплотную к пыльнику.

Сэг мотоцикла (статический сэг).Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Расстояние, на которое проскользит хомутик или стяжка по перу вилки мотоцикла и будет являться сэгом передней вилки мотоцикла (статическим сэгом).

Общий сэг. Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Общее расстояние, на которое проскользит хомутик или стяжка и будет общим сэгом.

Значение переднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода вилки. Общий сэг мотоцикла должен составлять около 33% от полного хода вилки.

Воспользуйтесь рулеткой. Не «плюхайтесь» на мотоцикл.

Измерение 1. Задний амортизатор полностью разжат.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, заднее колесо мотоцикла должно быть вывешено. Измерьте длину вертикальной линии от центра оси заднего колеса до отмеченной кусочком изоленты тоски на пластике мотоцикла или выхлопной трубе.

 Измерение 2. Сэг мотоцикла (статический сэг).

Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Проведите повторное измерение. Разница между первым и вторым измерением и будет статическим задним сэгом мотоцикла.

Измерение 3. Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Проведите повторное измерение. Разница между первым и третьим измерениями и будет общим задним сэгом мотоцикла.

Значение заднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода заднего амортизатора. Общий сэг мотоцикла должен составлять около 33% от полного хода заднего амортизатора.

Чистка тормозов велосипедного транспорта

Чистка тормозов велосипедного транспорта — подстройка. После каждого использования велосипеда нужно следить за чистотой ободов, колодок, ропора тормозов, в зависимости от того, какие у вас тормоза. Если они у вас дисковые, то для чистки вам пригодятся следующие материалы:

• непосредственно, ропор;
• вода;
• ацетон;
• средство для мытья посуды;
• порошок;
• тряпочки.

В первую очередь нужно в емкость налить горячую воду и добавить немного порошка,  а далее в жидкость поместить ропор. Теперь следует очистить деталь с помощью зубной щетки, ополоснуть ропор под проточной водой и набрать в емкость чистую, нанести моющее средство на ропор, почистить щеткой. Далее необходимо смочить ацетоном тряпочку и протереть деталь дисковых тормозов. Колодки в домашних условиях чистятся по такому же принципу.

Некоторые детали велосипеда, например, втулка и руль практически не нуждаются в особой чистке своими руками: просто протирайте их, дабы не скапливалась пыль и мелкий мусор.

Для чего нужно снимать велосипедную вилку

Очевидно, что просто так демонтировать ее с велосипеда не нужно. Для этого есть ряд причин – замена, переборка и обслуживание. Под заменой понимается снятие непригодной детали и установка вместо нее новой.

Ремонт – частичная замена составляющих. Это могут быть подшипники, шайбы, пружина, демпфер или сальник. В обслуживание входит настройка, очистка, смазка.

Основные симптомы, которые указывают на то, чтобы снять вилку с велосипеда и привести ее в порядок:

• стук на ходу;
• вилка заклинила и не регулируется;
• износ подшипников;
• отсутствие смазки (скрипит);
• провороты, тяжелый ход руля;
• трещины на ногах и штанах.

Устройство классической передней амортизационной системы – металлическая пружина и резиновый демпфер. Усадка пружины и удлинение эластомерного стержня ухудшают свойства амортизатора, из-за чего он становится жестким. Независимо от настройки, вилка будет стучать на препятствиях.

Стук на таких неровностях, как это было бы на жесткой вилке, «предсказывает» скорый ремонт

Люфт и тугой ход руля указывают на износ подшипников и уплотнительных колец, а также на загрязнение полости вилки. Подозрительный скрип при движении велосипеда говорит о том, что необходимо смазывать деталь, и без ее снятия не обойтись.

Любое механическое повреждение влечет за собой неожиданную поломку системы. При обнаружении трещин на корпусе и ногах вилку немедленно следует поменять на новую!

В разборке амортизатора своими руками понадобятся инструменты:

• набор отверток;
• плоский острый предмет;
• гаечные ключи + раздвижной;
• шестигранник;
• маленький молоток.

При работе необходимо будет очистить и смазать деталь заново, поэтому понадобятся баллончик со смазкой, несколько мягких тряпок и перчатки.

И несколько рекомендаций напоследок:

• проверять велосипедную вилку на целостность каждые 500 – 1000 км пробега;
• очищать ножки на сальниках каждые 150 – 200 км пути;
• несколько раз в сезон наносить немного смазки на сальниковую часть ног;
• специально для гидравлических амортизаторов – менять масло через каждые 5000 км пробега.

Телескопическая вилка мотоцикла

Второй серьезный недостаток телескопической вилки мотоцикла – ее недостаточная жесткость. Рычаг «ось колеса – рулевая колонка» очень длинный, и вилка, конечно, изгибается, отчего увеличивается трение в зоне контакта подвижных и неподвижных труб. А это ухудшает реакцию срабатывания подвесок и увеличивает износ труб. К тому же конструкторам нельзя забывать о рулевой колонке, которая воспринимает все нагрузки: ее тоже приходится непрерывно упрочнять по мере роста скоростей движения. Здесь вступает в действие эффект погони за собственным хвостом. Пытаясь улучшить жесткость вилки мотоцикла, инженеры ста.ли увеличивать диаметр труб – сегодня встречаются трубы диаметром до 45 мм! Но это, естественно, увеличивает массу вилки и требует упрочнять рулевую колонку мотоцикла. В результате головка рамы становится мощнее, а вся рама мотоцикла тяжелее. С чем снова надо бороться. И так без конца.

В попытках усовершенствовать переднюю подвеску родилось множество новых вариантов. Ни один из них пока не победил – что говорит о том, что век «телескопа» еще не кончился. Но познакомиться с некоторыми конструкциями все же следует. Хотя бы потому, что одна из них может оказаться примененной на том мотоцикле, который Вы купите. А если и не окажется, то все равно знать об этом полезно.

Среди новых систем, условно сохраняющих схему телескопической вилки мотоцикла, но имеющих иное конструктивное исполнение, выделяется подвеска «Mono-Arm», предложенная голландской фирмой «White Power».

Здесь перья вилки заменены одной штампованной неподвижной стойкой, по которой, как по направляющей, скользит кронштейн, к которому консольно крепится колесо. Между кронштейном и направляющей установлены игольчатые подшипники. Для подрессоривания и амортизации используется стандартная амортизаторная стойка, такая же, какие устанавливаются в задней подвеске мотоцикла. Все вроде бы хорошо, но пока никто не решается запустить эту конструкцию в серию.

Итальянцы пошли дальше. Они стали серийно устанавливать на мотоциклы переднюю подвеску, очень напоминающую ту, что применяется на переднем колесе.. самолетов. А чем не образец? Колесо консольно крепится к рычагу, соединенному с центральным амортизатором. А тот в свою очередь соединен с рулевой колонкой. И опять: вроде бы все здорово, а массового развития система не получила. Фирма BMW продвинулась дальше других. Уже с 1993 года на мотоциклах серии «R» она серийно устанавливает новую подвеску, получившую название «Telelever».

На первый взгляд это обычный «телескоп». Но трубы здесь несут только функции направляющего аппарата. Мостики разнесены: верхний через подшипник соединен с тем местом рамы, которое только с натяжкой можно назвать рулевой колонкой мотоцикла, нижний, связанный с подвижными трубами, шарнирно соединен с продольным рычагом, опирающимся на двигатель. Между рамой и этим рычагом размещается одна амортизационная стойка. Система «Telelever» в значительной мере избавлена от недостатков «телескопа». Она обладает очень высокой жесткостью, анти-клевковым эффектом и стабильной характеристикой. Существует множество других вариантов подвесок для мотоциклов. Одни разработаны только теоретически. Другие использовались на гоночных мотоциклах и даже приносили высокие титулы. Третьи внедрены в серии. Прослеживается достаточно четкая тенденция консольного крепления колеса к продольному рычагу – это сулит хорошие показатели управляемости. Но телескопическая вилка мотоцикла все еще доминирует в массовой продукции. И потому очень велика вероятность, что именно ею будет оснащен купленный Вами мотоцикл.

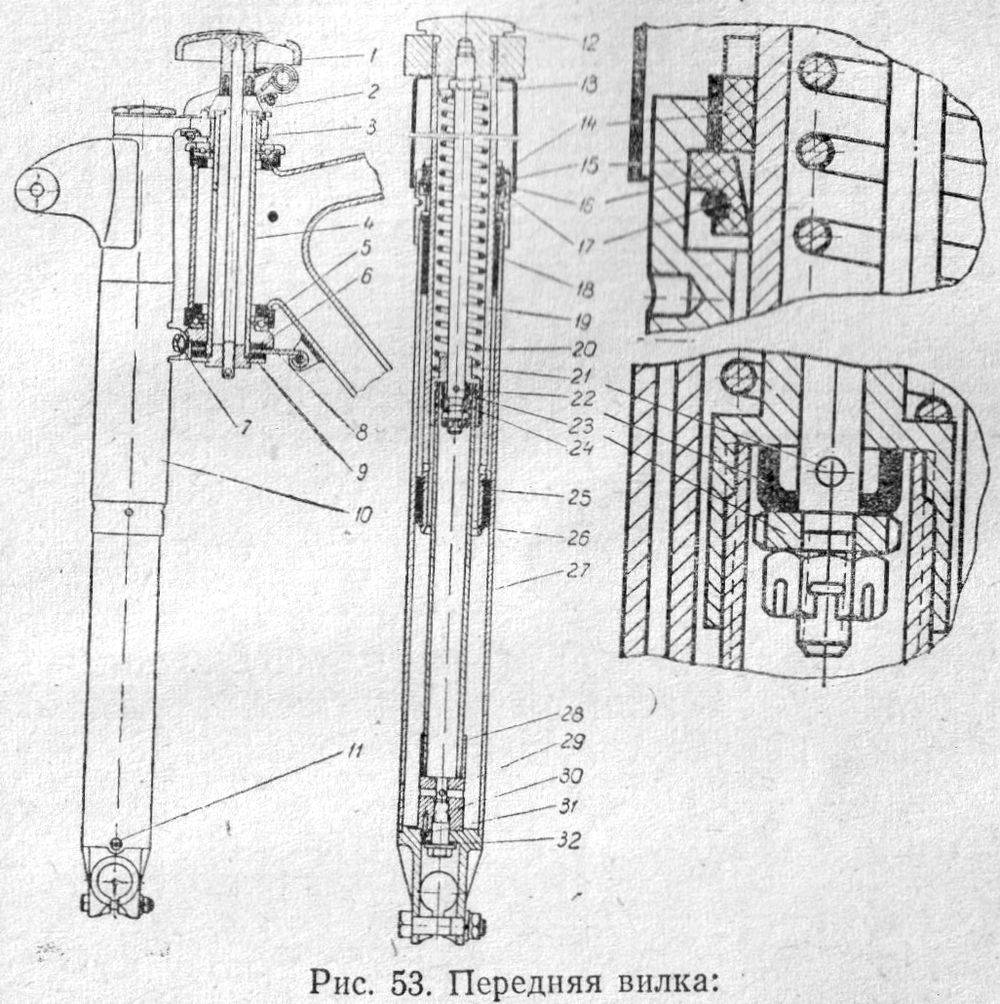

Принципиально телескопическая вилка некоего обезличенного мотоцикла состоит из двух направляющих элементов («перьев»), соединенных между собой вверху двумя мостиками ирулевой колонки, а внизу – осью колеса. В рулевой колонке вилка мотоцикла может поворачиваться на подшипниках. Каждое перо состоит из неподвижной несущей трубы («стакан»), подвижной трубы и пружинно-гидравлического амортизатора. Неподвижная труба на верхнем конце имеет конус, который входит в соответствующее отверстие верхнего мостика. Труба крепится в верхнем мостике пробкой, а в разрезном отверстии нижнего – стяжным болтом.

Подвижная труба в нижней части имеет проушину для крепления оси колеса, приливы для фиксации тормозного диска и крепления крыла.

Гидравлический гаситель колебаний закреплен внутри трубы, на него опирается цилиндрическая пружина.

В каждое перо вилки мотоцикла через отверстия для пробок заливается строго определенное количество жидкости (вилочного масла) для амортизаторов-вилки мотоцикла.

Ремонт передней вилки иж юпитера

Случается, что при наезде на препятствие вилка не выдерживает удара и перья ее гнутся. Если деформация невелика, она работает еще какое-то время, но при этом интенсивно изнашиваются втулки и сальники и время ремонта приближается не по дням, а по часам.

Если же удар был достаточно силен, вилка перестает работать сразу, поскольку искривленные трубы не перемещаются одна относительно другой. Выправить их обычно не удается, и помочь тут может только замена.

Но это, как говорится, аварийная ситуация. При обычной же эксплуатации вилка служит долго. А такие неисправности, как пробои (стук при сжатии до упора) или стук при обратном ходе, объясняются обычно недостатком жидкости или ее малой вязкостью и легко устраняются.

Однако со временем втулки изнашиваются, резина сальников стареет, теряет упругость — и’ тогда от ремонта не отвертишься. Сложность и объем его зависят от того, вовремя ли вы заметили первые неприятные симптомы: утечку жидкости, люфт и стук скользящей трубы. Два последних признака указывают на износ втулок. Его определяют при вывешенном колесе: мотоцикл ставят на подставку и качают перья. При небольшом износе может помочь замена деталей. Если процесс зашел слишком далеко, вероятно, придется изготовлять детали ремонтных размеров. Но в том и другом случае не обойтись без разборки вилки.

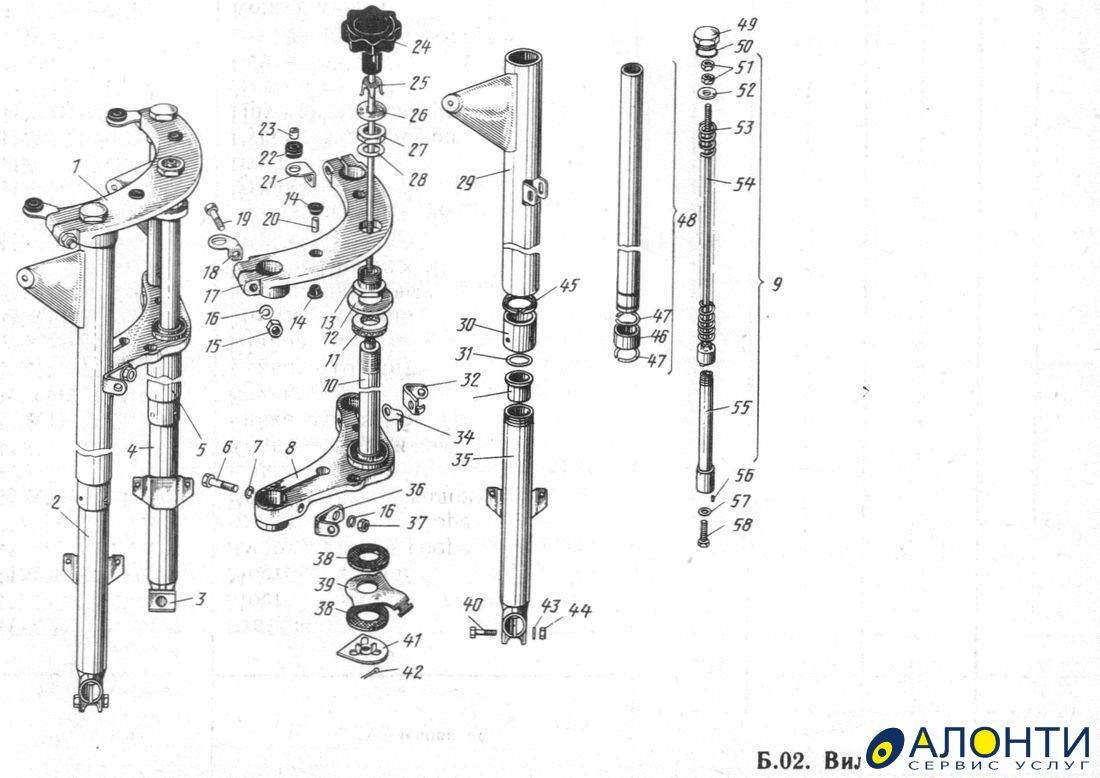

Достаточно рассмотреть последовательность разборки лишь одного пера. Прежде всего снимите колесо с крышкой тормозного барабана. Затем отверните большую пробку на верхнем мостике рулевой колонки, ослабьте контргайки и отверните пробку со штока. Теперь, не навинчивая ее на шток, вверните на половину длины резьбы в несущую трубу, ослабьте стягивающий болт на нижнем мостике и, положив на пробку деревянную прокладку, ударами молотка осадите пробку вместе с трубой. Отверните пробку и извлеките перо.

Последующие операции обычно проводят, зажав наконечник пера в тисках.

Отверните и снимите корпус сальника в сборе, выньте несущую трубу вместе с текстолитовой втулкой и уплотнительной прокладкой, снимите стопорное кольцо, поршень, текстолитовую втулку и прокладку. Слейте амортизаторную жидкость. Если есть необходимость в разборке гидравлического гасителя колебаний, торцовым ключом снизу отверните крепящий его болт и выньте корпус, опрокинув трубу.

Внимательный осмотр тут же покажет, нуждаются ли в замене сальники: если их кромки потеряли эластичность, имеют трещины, разрывы, большой износ — сомнений на этот счет быть не должно.

Что касается втулок, тут простого осмотра мало. Нужно вооружиться штангенциркулем и замерить диаметр несущей трубы, внутренний и наружный диаметры втулок скользящей трубы, внутренний диаметр скользящей трубы и наружный — поршня.

Группа	Диаметр втулки скользящей трубы, мм
наружный	внутренний
1	38,00—0,05	33,00 + 0,05
2	38,05—0,05	32,95 + 0,05
3	38,10—0,05	32,90 + 0,05
4	38,15—0,05	32,85 + 0,05

Группа	Наружный диаметр поршня несущей трубы, мм	Внутренний диаметр скользящей трубы, мм
1	37,95—0,05	38,0 + 0,05
2	38,00—0,05	38,05 + 0,05
3	38,05—0,05	38,10 + 0,05
4	38,10—0,05	38,15 + 0,05

Задняя подвеска мотоцикла.

Два амортизатора, обычный маятник.

Вариант подвески мотоцикла, который стал классическим. Н-образный маятник, прикрепленный одним концом к раме мотоцикла, амортизаторы с пружинами крепятся напрямую к маятнику. Это все, на что вы могли рассчитывать при покупке практически любого мотоцикла в течение долгих лет его эволюции. Этот вид подвески стал оттесняться другими видами только в 80-х годах, когда стали доступны высокопрочные материалы, позволившие перейти к другой геометрии задней подвески. Но этот немного устаревший дизайн до сих пор встречается на многих современных мотоциклах. Минусом такой подвески является ее гибкость при экстремальной езде. Этот недостаток может быть устранен только увеличением жесткости всей конструкции, следовательно, увеличением неподрессоренной массы, мешающей полноценной работе подвески.

Моноамортизатор, старая конструкция, обычный маятник.

Первая система подвески с моноамортизатором появилась на гоночных мотоциклах в 1977 году. Вообще-то в качестве экспериментов такой вид подвески то возникал, то пропадал аж с 1930-х годов, но в массовое производство пошел только в начале 1980-х.

Авторство самого термина «моноамортизатор» принадлежит Ямахе (Хонда, к примеру, использовала термин «Про Линк»). Основное преимущество заключалось в возможности уменьшить вес мотоцикла путем перестройки геометрии задней подвески мотоцикла и устранения одного из амортизаторов. Сам амортизатор по-прежнему крепился напрямую к маятнику, но располагался по центру, почти горизонтально.

Моноамортизатор, новая конструкция, обычный маятник.

Новая конструкция задней подвески предусматривала крепление моноамортизатора не напрямую к маятнику, а через систему соединений.

В конструкцию добавилась прогрессия, а сам амортизатор стал располагаться более вертикально, что положительно сказалось на его функциях, а «клетка» сложной конструкции была заменена на обычный Н-образный маятник. Для разработки такой конструкции инженерам понадобилось лишь немного больше сварки и более крепкий материал.

Моноамортизатор, маятник с консольным креплением заднего колеса.

Вершина эволюции задних подвесок мотоциклов на сегодняшний день — это моноамортизатор с консольным маятником. Это суперлегкая и супержесткая конструкция, которая используется, к примеру, на Honda VFR800.

Основным преимуществом такой конструкции является возможность быстрой замены заднего колеса мотоцикла. Это преимущество не так заметно, если вы выезжаете на своем мотоцикле покататься только по выходным, но механики гоночных команд Moto-GP оценили экономию времени на эту процедуру. Консольный маятник должен быть изготовлен из высокопрочных материалов и иметь выверенную конструкцию, поскольку вся нагрузка ложится на одно единственное плечо. Если классические маятники должны, в основном выдерживать нагрузки на изгиб, то консольный маятник также должен держать нагрузки на скручивание. Именно поэтому маятники такой конструкции по своей форме достаточно массивные и имеют несколько ребер жесткости.

Инструменты для ремонта мотоциклов

Часто ли или редко вы будете пользоваться мотоциклом, профилактические и ремонтные работы неизбежны. Поэтому лучше всего заранее запастись необходимыми инструментами. Вам понадобятся следующие инструменты для ремонта мотоциклов.

• Гаечные ключи. Оптимальным вариантом будет комбинированный набор.
• Торцовые головки. Они тоже продаются набором и имеют разные размеры. Посмотрите, чтобы в комплекте была свечная головка. Удобно с ее помощью извлекать свечу, удерживая ее. Для отворачивания и вкручивания крепежных деталей нужен вороток, который имеет храповый механизм.
• Ключ, с помощью которого затягиваются до необходимости резьбовые соединения. Он называется динамометрический.
• Набор отверток.
• Молотки. Боек из стали на молотках должен быть разной массы, от ста до пятисот грамм. Удобно иметь молоток, который имеет боек из пластмассы или резины.
• Кусачки, плоскогубцы, пассатижи.
• Щипцы, которые используются для того, чтобы снимать стопорные кольца.
• Чтобы выбивать оси или валы, понадобятся выколотки, выполненные из мягкого металла. А для того, чтобы выбивать штифты, нужны выколотки из стали.
• Несколько видов зубил с разной шириной лезвия.
• Съемник.
• Манометр позволит вам проверить давление в шинах.
• Чтобы измерить диаметр цилиндра, нужен нутромер.

Это далеко не полный перечень инструментов, который понадобится вам для ремонтных работ. Дело в том, что некоторые специфические инструменты понадобятся для некоторых конкретных работ. И приобрести их можно в том случае, если в этом возникнет необходимость.

Книги по ремонту мотоциклов

Очень большую помощь вам могут оказать книги по ремонту мотоциклов. Хотя в них можно найти и другую нужную вам информацию. В книгах вы сможете узнать историю развития любимой вами модели мотоцикла, устройство его, принципы безопасного вождения. В книгах вы найдете много полезной и необходимой вам информации. Различные упражнения, практические советы, которые помогут вам грамотно и безопасно водить мотоцикл, и с легкостью произвести мелкие ремонтные работы.

Удачи вам на дорогах. Ваш железный друг никогда вас не подведет, если отношение к нему будет соответственное.

Техническое обслуживание вилки

Помимо профилактического осмотра вилка также требует регулярного ухода, а именно:

• через каждые 100-150 км пройденного пути необходимо осуществлять чистку и смазку ног на сальниках;
• через каждые 500-1000 км – разборка и полная смазка сальников;
• через каждые 4000-5000 км или как минимум раз в год производится замена масла (относится к масляным вилкам)

В целом, велосипедная вилка должна смазываться хотя бы раз в сезон, однако при активной эксплуатации велосипеда данную процедуру рекомендуется проводить чаще. Если в качестве примера рассматривать пружинно-эластомерную вилку, то процесс смазывания будет выглядеть следующим образом:

1. С помощью шприца масло заливается под пыльник.
2. Чтобы смазочный материал распределился равномерно, вилку нужно разработать.
3. Остатки масла необходимо удалить мягкой тряпкой.

По мнению специалистов, в качестве смазочного материала лучше применять силиконовые и прозрачные консистентные смазки.

Помимо смазки уход за велосипедной вилкой включает в себя также содержание устройства в чистоте. Чтобы исключить возможность попадания грязи в масло и сбоя в работе велосипеда после каждой прогулки нужно протирать ноги вилки возле пыльников.

Также велосипедную вилку можно отрегулировать, выставив сэг или отскок (если предусмотрена такая возможность). Однако как отмечают специалисты, данную процедуру следует выполнять поэтапно: после изменения каждого параметра следует проверять ход велосипеда. В противном случае, велосипедист может упустить разницу в ходе, а эффект от регулировки вилки будет смазан. Стоит отметить, что мастера советуют начинать регулировку данного устройства из нейтрального положения, в котором отскок должен быть выставленный наполовину, а стрелки компрессии откручены полностью против часовой стрелки.

Замена масла телескопической вилки стандартной конструкции

Общая схема замены масла очень простая, следует раскрутить сливные пробки, подождать пока масло сольется, промыть вилку керосином при необходимости и затем залить новое масло и поставить пробки на место. Но увы, практика показывает, что эта процедура прежде всего зависит от конструкции перьев. Если перо имеет нижний сливной болт, то переднюю ходовую часть можно обслужить и без разбора, если же вилка перевернутой конструкции или не имеет нижних сливных отверстий, то придется производить полный разбор конструкции передней подвески. Исходя из этого разделим процесс замены масла на два вида:

Неполный разбор передней подвески: Случай подходящий для перьев с торцевым нижним или боковым нижним сливным болтом. При должной сноровке подвеску можно и вовсе не разбирать, но всегда есть риск испачкать маслом тормозной механизм или колесо, тогда придется делать лишнюю работу по очистке. Лучше всего производить замену следующим образом: Первым делом зажимаем передний тормоз или упираем колесо в стену, садимся на мотоцикл и весом своего тела заставляем вилку сработать 10 – 15 раз, это нужно для прогрева масла, поднятия осадка и лучшей очистки механизма. Устанавливаем мотоцикл на основную подножку так, чтобы переднее колесо было вывешено в воздухе. Снимаем переднее колесо и освобождаем доступ к верхним болтам слива масла с перьев (торцевая часть пера). Подходящим накидным ключом отвинчиваем верхние сливные болты (в некоторых случаях может понадобиться ослабление верхних хомутов). Устанавливаем емкость для сбора масла под нижним сливным болтом. Накидным ключом откручиваем болт и ждем полного слива масла. При необходимости промываем вилку керосином. Проводим ревизию пыльников и сальников, заменяя их при необходимости.

Заливаем свежее масло через верхнюю часть, предварительно закрутив нижний болт. Закручиваем верхний болт и монтируем колесо и другие снятые детали.

Как поставить вилку обратно на велосипед

Для начала осмотреть подшипниковое кольцо. На нем не должно быть повреждений и отбитых краев. В противном случае понадобится его замена (если ставится старая вилка). Последовательность сборки:

1. Надеть кольцо на стык вилки с рулевой колонкой.

2. Охватить его разводным ключом сверху.

3. С помощью молотка мягкими ударами по губкам ключа равномерно запрессовать кольцо. Забиваем «по звуку»: пока он будет глухой, продолжаем прессовать, звонкий – кольцо стало на место.

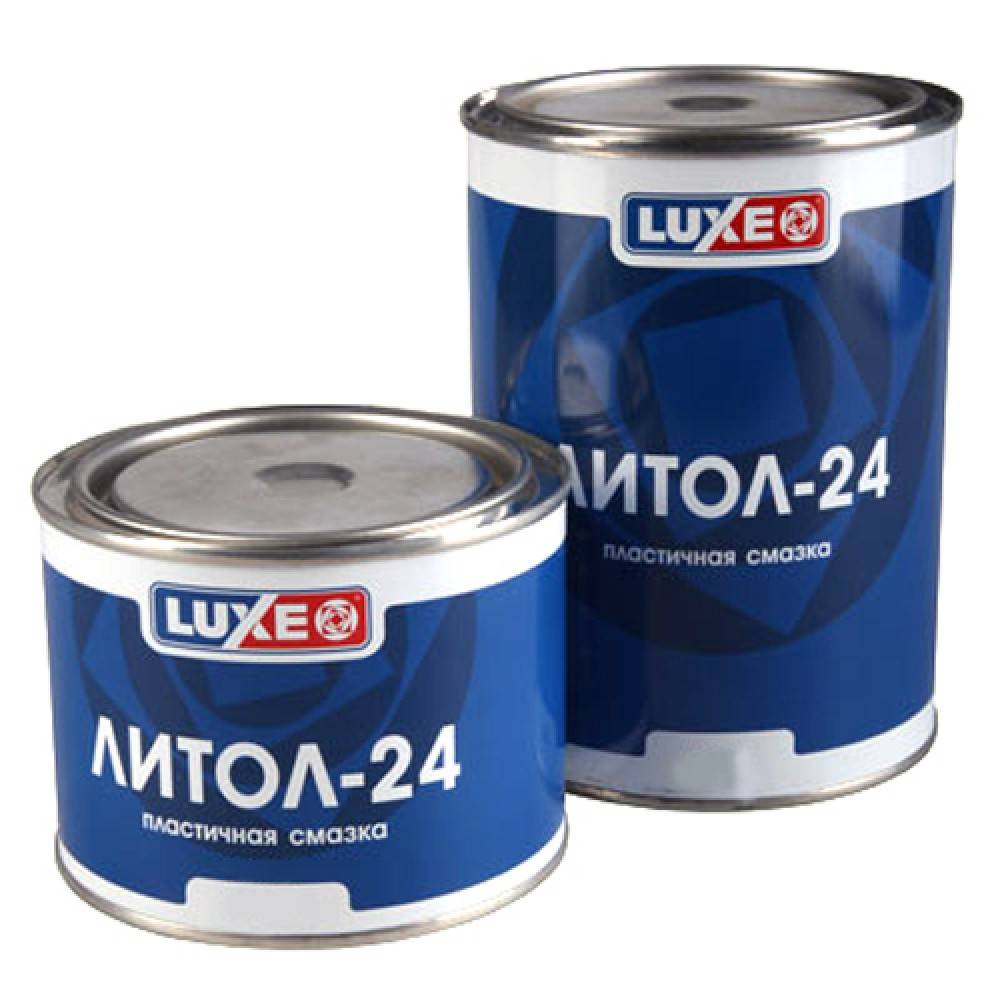

4. Смазать поверхность стопора (смазка – литол-24, буксол или специальный состав).

5. Аккуратно уложить подшипник шариками наверх. На него тоже можно нанести немного смазки. Под подшипник обязательно кладется уплотнительная шайбочка.

6. Аккуратно вставить шток в стакан и повторить все работы по снятию в обратном порядке.

Чем и как можно смазывать амортизационную вилку велосипеда

Для смазки всех узлов передней вилки велосипеда, включая как амортизатор, так и подшипники рулевой трубы, я использую смазку Литол-24. Есть мнения, что она негативно влияет на алюминиевые детали при попадании влаги. Но используя ее на протяжении пяти сезонов, никаких негативных последствий замечено не было. К преимуществам данной смазки можно отнести хорошую устойчивость к температурам. Она не густеет как на сильном морозе до -50 С, так и при сильной жаре (до 150 С).

Многие советуют заливать в штаны вилки жидкие машинные масла, масло для швейных машинок и прочие. Лично на моем опыте было замечено ухудшение работы амортизатора вилки (наблюдались рывки при сжатии и отскоке пружины). Да и если бы жидкие масла работали лучше, производители заливали бы их изначально, чего они не делают.

Чем смазывать вилку велосипеда мы разобрались. Далее рассмотрим как это делать. Наносим смазку на пружину с избытком (втрамбовываем смазочный материал между колец пружины), лишняя выйдет через отверстие под шток и в случае избытка ее в штанах, выдавится через сальниковые уплотнения (но перебарщивать тоже не стоит). Также наносим смазку в пазы манжет и добавляем в штаны вилки. Тонким слоем смазываем все трущиеся детали.

Перед установкой вилки в стакан не забываем смазать подшипники, кольца и чашки.

На этом процесс смазки окончен и можно перейти обратно к сбору и установке велосипедной вилки.
