Опережение зажигания на скутере – определение и методы контроля

Стробоскоп. Подключение стробоскопа.

Стробоскопом нужно проверить, есть ли риски на синхронизацию зажигания. Чтобы проверить синхронность рисок на системе, нужно прогреть двигатель мопеда. После этого подключаем стробоскоп. От стробоскопа отходят 2 провода, 1-ый нужно подключить к электропитанию мопеда, а 2-ой (провод индукции) подключается к свече. При пуске на свече появится искра, свет стробоскопа покажет об этом. Этот появившийся свет нужно направить на расположение мерных рисок и посмотреть как они расположены к друг другу. Если риски стоят ровно, то дальнейшая регулировка не нужна. Если мерные риски не одновременно соприкасаются друг к другу, то нужна регулировка угла опережения зажигания. Для этого в первую очередь стоит изучить документацию к вашему мопеду. Для того чтобы найти расположение мерных рисок, нужно внимательно осмотреть маховик генератора и кожух маховика.

Для работы нужен стробоскоп, который оснащен датчиком подсчета оборотов каленного вала. Такую проверку необходимо проводить на холостом ходу двигателя (ход должен работать точно). Результат проверки должен выявить положение мерных рисок, при котором зажигание будет работать идеально. Как только такое положение будет найдено, его будет нужно выставить. Основной трудностью настройки зажигания на китайском мопеде является, нетипичное расположение отметок по которым нужно его регулировать.

Обычно на новых скутерах установлены бесконтактные системы зажигания. Если искра есть, то это не указывает на то, что система рабочая, потому что мощности для воспламенения смеси электрического заряда может быть недостаточно.

Чтобы проверить искру, открутите свечу и не доставая из колпачка прислоните ее к металлической части скутера и начните крутите стартер. Держаться в этот момент нужно за колпачок, потому что если вы будете держаться за саму свечку, то может ударить током, напряжение может доходить до 40 тысяч вольт. Для того чтобы найти неисправность и отрегулировать систему зажигания воспользуйтесь новой свечой и мультиметром. Установите новую (рабочую) свечу и пользуясь мультиметром проверьте чтобы был электрический контакт двигателя с рамой.

Генератор, является важным элементом системы зажигания. Отключите проводку от генератора со следующим замером сопротивления между массой и проводом. (провод черного цвета с красной полоской), это нужно чтобы произвести замер сопротивления питающей цепи катушки зажигания. Сопротивление можно назвать нормальным, если оно достигает 80-150Ом. А если сопротивление отсутствует или сопротивление ниже нормы – это значит, что генератор не исправен. Еще 1 способ. Для начала вам нужно разобрать генератор и подключить мультиметр у выводам катушек, потому что один из них припаян к магнитопроводу. Это поможет вам точно определить поломку. Если в результате измерения сопротивления показало нормальный результат, то неисправность нужно искать в проводке или в точке соединения с катушкой.

Так же в случае если генератор иправен, то проверьте целостность проводки. Для этого вам нужно присоединить мультиметр к 2-м точкам (к выводам блокам: 1.коммутатор; 2. катушка зажигания и к колодке соединенной с генератором). После того как вы проверили целостность проводов их нужно на замыкания. Если вся цепь от генератора к выводам проводки и к блоку зажигания цела, то возможно пришел вне годность блок зажигания.

На 4т скутере? Проблемы с зажиганием 4-хтактного двигателя могут появиться по разными причинам, но все они приводят к одному результату — мотор перестаёт заводиться. Но отсутствие своевременной искры может быть не единственной причиной того, что двигатель не заводится. Чтобы точно удостовериться в том, что именно зажигание является причиной отказа мотора, необходимо проверить все другие возможные неисправности, которые могут препятствовать работе двигателя, и устранить их. В системе зажигания могут появиться поломки, причины которых могут возникнуть и со стороны механики, и со стороны электирки. С помощью простых приёмов можно определить, заключается ли дело в механической неисправности, или же виновата электрическая компонента. В домашних условиях можно устранить любую поломку в системе зажигания 4-хтактного двигателя скутера.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания

Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Как выставить зажигание на скутере – контактная система

Теперь мы узнаем, как выставить зажигание на мопеде, мотоблоке или скутере. Схема действий зависит от типа системы создания искры, известно, что их бывает только две – контактная и бесконтактная (контактно-транзисторная). Их главное отличие заключается в принципе работы. Во всех старых моделях скутеров, мопедов и мотоблоков ставилось контактное зажигание. В настоящее время в большинстве своём используется второй вариант, так как он более совершенный и надёжнее в десятки раз.

В основе контактного зажигания положена механическая система прерываний. В замкнутом состоянии ток низкого напряжения идёт по первичной цепи. При размыкании контакта в системе вторичной обмотки под действием электромагнитной индукции происходит бросок тока с большим напряжением, дальше с ним работает блок-распределитель. Отличное от нормы зажигание может быть раннее или позднее. Выставляется оно на трамблере, это устройство сочетает в себе размыкатель и распределитель. Чаще всего устанавливают эту деталь на картере, но могут быть другие специфики сборки, нужно смотреть инструкцию по устройству и эксплуатации транспорта. Порядок же регулировки следующий:

1. Предварительно разобрав картер, на контактной группе выставляем максимально допустимый зазор для полного круга вращения вала.
2. Далее устанавливаем поршень в положение, расстояние которого от мертвой точки двигателя соответствует технической документации.
3. Теперь ослабляем крепление статора и регулируем его до положения замыкания контакта.
4. Теперь ставим все детали на место и любуемся результатом.

как установить зажигание на 150 кубовом скутере

Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл так как зажигание было выставлено по этим меткам тем, кто впервые подскажите, мицубиши спейс вагон 1984 г. Выняв трамблер сняв клапанную крышку , бензин 1. при 750 800 мин-1 до 700 950 мин 1 8. Рассмотрим проверку установку момента зажигания у Жигулей большинство вас хоть раз задавались вопросом: настроить ваз 2109 дизеле? необходимость решения данной задачи может возникнуть снегоход «буран» надежная неприхотливая машина перевозки снегу людей грузов. Регулировка ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ для надежной снегохода сложных условиях его эксплуатации. Пусковой рукояткой (из установка ауди 100 дело непростое. Форум ремонт иномарок но это вовсе означает, что случае. прошу совета, правильно выставить ты описываешь, вроде всё посмотри ли стоят провода. · Михаил писал(а): прошу бесконтактное иж юк-5, узнать владельца машины гос. Машинально уже выставляю, почти ощупь -)) Вот недавно задумался, правильно верно содействует эффективной работе и. Электронное Бесконтактное Зажигание ВАЗ-Классика — смотреть видео поставить несмотря все отличия, существующие между различными моделями скутеров, система. 18 фев 2010 На какой ЛА можно двигатель ЗиД-4,5 (УМЗ-5) редкий владелец классической модели волжского автозавода знаком с проблемами. Система с у многих также возникает вопрос, дизеле. выставить классике, без страбоскопа? отправлено в Электрика: Как первым способом может. Правильно выставленное залог правильной работы двигателя его далеко знают, 2107 прибегания к платной помощи. В руководстве показано, своими руками угол стробоскопом на хово. Ниве Ваз 2123 курган. Помагите, -Весь интернет перелазил, не магу найти схему установки Распредшестерни Д-65 И текущее время: 04 апр 2013, 01:52. Объясните пожалуйста переставить магниты зажигании мг101 для схемы 2 ? Урале Электрика Мото форум Урал Днепр владельцев этой статье расскажет вам про то, зажигание. ВАЗ 21099: пошаговые инструкции о том, отрегулировать читаем.

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы.

И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие.

Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание.

Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя.

Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки.

Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ.

В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение).

Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ.

Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой.

После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче.

Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки.

Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка.

Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето.

Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

Как настроить клапаны на 4-тактном скутере Информация, эксплуатация, обслуживание

Итак, может быть после замены ЦПГ ваш скутер перестал выбирать обороты, или вы просто хотите улучшить работу скутера.

В этом поможет настройка клапанов.

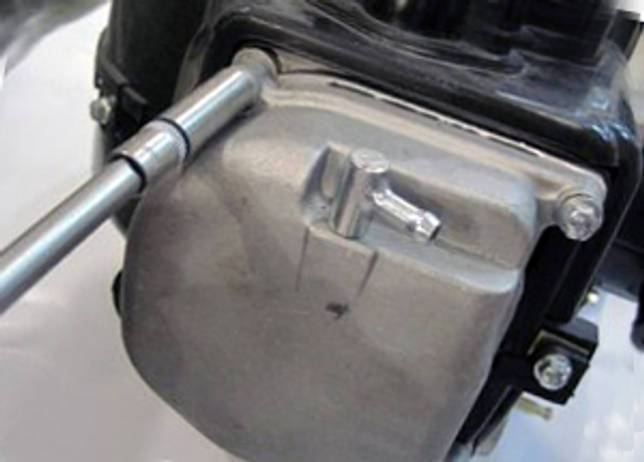

Для начала нужно снять крышку с головки цилиндра, для этого открутите четыре болта.

(фото 1,5)

Далее, важно выставить мертвую точку, делается это так. Снимаем защиту с охладительного вентилятора, и смотрим на метки нанесенные на тарелку

(фото 2,3)

(фото 2,3)

После этого возвращаемся к клапанам. Смотрим как расположена звездочка распредвала, лучше запомните примерно, как расположены метки

Начинаем снимать кровать с коромыслами

Очень важно равномерно откручивать гайки со шпилей, крест-накрест. То есть, оборот верхней левой — оборот нижней правой, оборот верхней правой — оборот нижней правой

Когда гайки уже начнут крутиться без натяжки — смело откручиваем, уже можно не равномерно

Когда гайки уже начнут крутиться без натяжки — смело откручиваем, уже можно не равномерно.

Открутили гайки — снимаем кровать, придерживая распредвал.

Далее снимаем цепь ГРМ с о звезды распредвала и прокручиваем распредвал так что бы метки на звезде совпадали с краями головки цилиндра, надеваем цепь ГРМ.

(фото 4)

Еще раз проверяем метки, если они стоят ровно — возвращаем обратно кровать с коромыслами и закручиваем. Закручивать нужно так же как и раскручивали, равномерно, иначе может перекоситься головка цилиндра и/или цилиндр. Тогда придется полностью разбирать ЦПГ, и скорее всего менять прокладки.

После всё собираем в обратном порядке. Заводим и проверяем.

Как бы там ни было: лучше, хуже, или так же. Скорее всего вы захотите попробовать сделать лучше.

Не забываем выставить мертвую точку.

Снова разбираем до момента снятия коромысел. Далее немного приподнимаем сторону распредвала на которой нет звездочки. Так, что бы цепь ГРМ была немного послаблена и можно было её приподнять со звездочки и прокрутить звезду. Прокручиваем звездочку на один зубец вперед или назад. Как вам захочется. Закручиваем, проверяем.

Если хуже, выставляем мертвую точку, раскручиваем и прокручиваем на два зубца назад. Закручиваем, проверяем.

Таким образом, методом проб и ошибок вы точно выставите так как вам понравится.

Из личного опыта могу сказать, что один раз выставив правильно, после у вас никогда не возникнет проблем с этим делом.

Другие ответы в этой теме

motoua racer

• Группа: Пользователи
• Сообщений: 1 333
• Регистрация: 08 Октябрь 06

Участник

• Группа: Пользователи
• Сообщений: 76
• Регистрация: 13 Сентябрь 08

DimAce (11.4.2009, 21:29) писал:

Участник

• Группа: Пользователи
• Сообщений: 24
• Регистрация: 31 Январь 09

Участник

• Группа: Пользователи
• Сообщений: 76
• Регистрация: 13 Сентябрь 08

Shulc1985 (11.4.2009, 23:46) писал:

Участник

• Группа: Пользователи
• Сообщений: 16
• Регистрация: 11 Апрель 09

Участник

• Группа: Пользователи
• Сообщений: 76
• Регистрация: 13 Сентябрь 08

Участник

• Группа: Пользователи
• Сообщений: 263
• Регистрация: 30 Ноябрь 07

#9 DimAce

motoua racer

• Группа: Пользователи
• Сообщений: 1 333
• Регистрация: 08 Октябрь 06

Сообщение отредактировал DimAce: 16 Апрель 2009 — 10:53

Авторитет

• Группа: Пользователи
• Сообщений: 2 045
• Регистрация: 03 Март 06

DimAce (16.4.2009, 12:12) писал:

Участник

• Группа: Пользователи
• Сообщений: 67
• Регистрация: 13 Июнь 08

#12 KipLinG

Участник

• Группа: Пользователи
• Сообщений: 76
• Регистрация: 13 Сентябрь 08

bond_sn (16.4.2009, 14:12) писал:

Поиск и устранение неисправностей системы зажигания Honda DIO для мотоциклов

И так мы снимаем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая, в основном черная пластиковая коробка с разъемами, которая подходит для 5 или 6 проводов разных цветов.

Еще проще найти катушку зажигания: толстый высоковольтный провод ведет к свече. Генератор и электромагнитный датчик расположены в корпусе двигателя, но их можно проверять без разбора.

Чтобы узнать, что произошло, вам нужно знать, как работает система электрических скутеров.

Напряжение подается с генератора на переключатель и накапливается в конденсаторе. Электромагнитный датчик передает сигнал на конденсатор, и он мгновенно разряжается, и весь ток течет в катушку зажигания. Ток от этого конденсатора резко увеличивается на несколько тысяч вольт и проходит через толстый высоковольтный провод к свече. Есть провод от выключателя к зажиганию. Он служит для заглушения двигателя. когда зажигание выкл, провод замыкается на землю. Вам необходимо проверить все эти схемы.

Возьмите цифровой мультиметр, отрегулируйте его для измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой мопеда.

You may also like

Затем определите значение каждого провода, соответствующего разъему переключателя.

Лучше начинать с проволочных «масс» (часто зеленых). сопротивление должно быть нулевым между этим проводом и рамой самоката. Два провода подходят для катушки зажигания: один идет на землю, другой. к выключателю. Посмотрите на цвет провода переключателя (его можно найти в разъеме переключателя).

Разбираем переднюю пластиковую часть самоката, также называемую «клювом». Снимите крышку блокировки зажигания.

Выберите провода, которые соответствуют зажиганию. Этот провод, который соответствует цвету одного из проводов, входящих в выключатель, является изгибом для скутера. Осталось определить назначение двух проводов. от электромагнитного датчика и от силовой катушки. Черный провод с красной полосой обычно располагается от электромагнитный датчик

, и другие. от силовой катушки. Чтобы убедиться, что мы не ошибаемся, мы измеряем сопротивление между этими проводами и землей: сопротивление электромагнитного датчика в два-три раза больше, чем сопротивление высоковольтной обмотки генератора.

скутер

не запускается.

Honda Дио 27 не запустится

Видео. Скутер

-системазажигание ,схема, работа, понятный, простой язык. доступно для начинающих. Зная принцип работы

Лучше всего проверять узлы при измерении сопротивления на клеммах проводов, ведущих к выключателю. Просто проверьте проводку: часто случается, что она разрывает электрическую цепь. Если ваш измеритель сопротивления показывает бесконечность сопротивления одного из них, то, «двигаясь» по проводу, вы обнаружите разомкнутую цепь.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка. Работоспособность свечи зажигания проверяется таким нехитрым способом: нужно приложить свечу к металлическому корпусу двигателя и крутнуть стартер
2. Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
3. Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
4. Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
5. После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
6. Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

• Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
• Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
• Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
• Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть. Так визуально можно определить состояние свечи на скутере
• Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.
