Снимаем коленчатый вал
Коленчатый вал расположен между двумя половинами мотора. «Раскалываем» двигатель, тем самым отделяя те самые две половины. После этого есть возможность извлечь коленвал. Делается в такой последовательности:
- Ветошью заворачиваем поверхность шатуна, чтобы избежать его повреждения.
- Откручиваем болтовые соединения, за счет которых держатся половинки блоков.
- Не составит труда отделить половинки блока, если подшипники изношенные.
- Если отделить половинки проблематично, используют специальный съемник.
Снятие подшипников осуществляется путем их нагрева, или обратно с помощью специального съемника. Сальники извлекаются путем выбивания подходящей по размеру насадкой торцевого ключа. Выбивать нужно аккуратно, главное не переусердствовать.
Замена сальников: нюансы

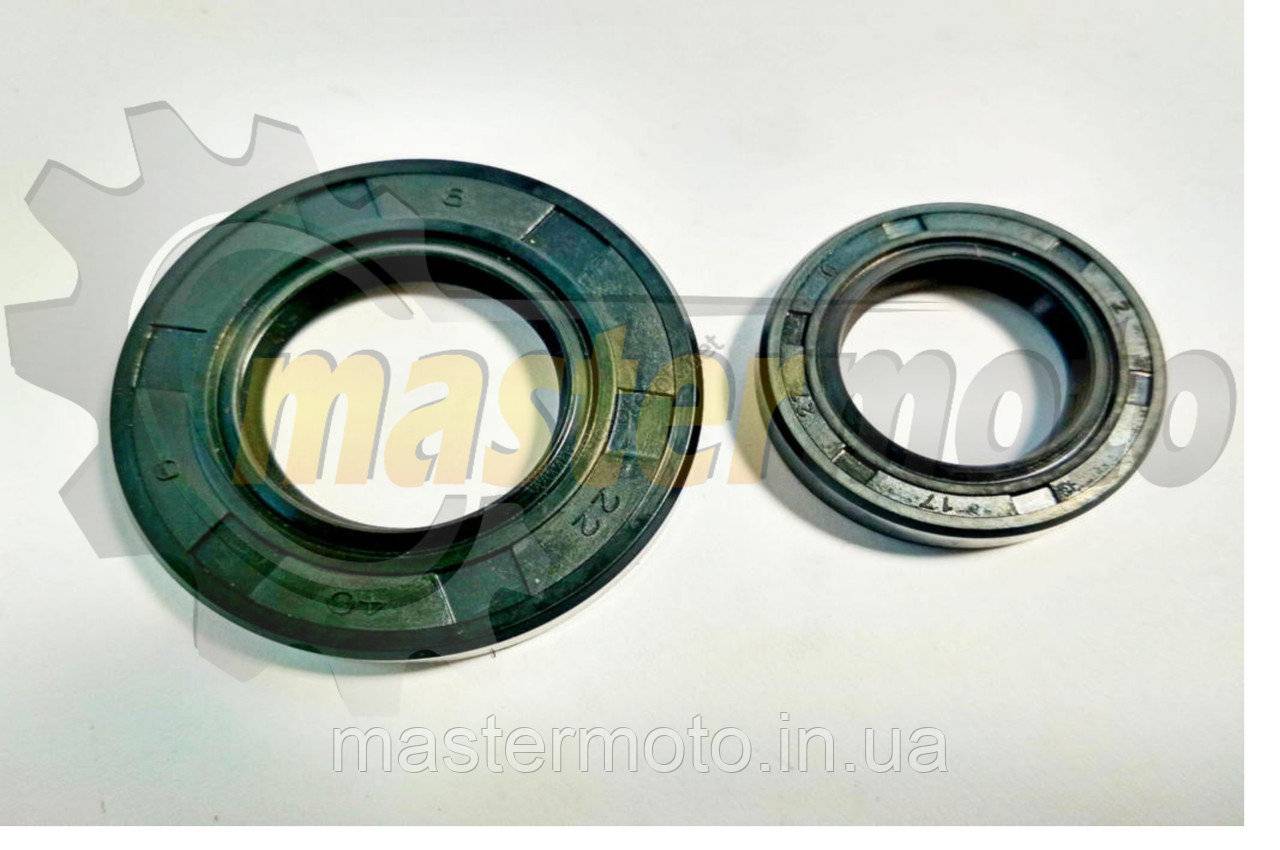

Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.
Всегда учитывайте проверенные временем «моменты»:
- В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
- Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
- Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
- Две половинки мотора между собою смазывают герметиком.
- Расположение блоков между собою должно быть между собою параллельным.
- Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.
Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.
Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!
голоса
Рейтинг статьи
Коленвал скутера: как самостоятельно проверить его исправность
Далее будут рассмотрены только основные неисправности коленвала, а также способы их устранения
Внимание коренным подшипникам уделяться не будет
Начинать диагностику нужно с верхней головки шатунного механизма. Берется жидкость для мытья карбюраторов или обычный бензин и очищается вся его поверхность от нагара и частиц масла, образовавшихся от предыдущей работы. Потом игольчатый подшипник монтируется на свое место, и вставляется поршневой палец. Чтобы определить его правильное положение, необходимо это сделать точно так же, как при установке пальца в поршень.
Палец помещаем по центру, и проверку можно начинать. Чтобы проверить все имеющиеся люфты как горизонтальные, так и вертикальные, необходимо перемещать палец в разные стороны по диагонали, а также вверх и вниз. Сдвигая палец в сторону, необходимо помнить, что небольшой люфт по горизонтали может быть.
Чаще всего встречается вертикальный люфт, который сильно искажает показатели работы коленвала. Чтобы исключить люфт по вертикали, палец следует перемещать вверх и вниз. Если обнаружился люфт между верхней головкой шатунного механизма и игольчатым подшипником, то это значит, что головка шатуна износилась и требует замены. Чтобы сделать окончательные выводы (иногда используются б/у мотозапчасти), следует провести замену поршневого пальца и сепаратора на новые, и провести все манипуляции повторно. Если окажется, что люфта уже нет, то предыдущие мотозапчасти требуют замены, и ездить с ними небезопасно. Но может случиться и так, что люфт остается даже после замены мотодеталей на новые. Тогда желательно заменить весь коленвал или шатун.
Это базовые рекомендации, которые могут не дать повода для беспокойства. Тогда следует переходить к нижней головке шатунного механизма
Но иногда случается и так, что присутствует обоюдный износ, поэтому всегда (независимо от результатов первой диагностики) следует обращать внимание на следующие моменты

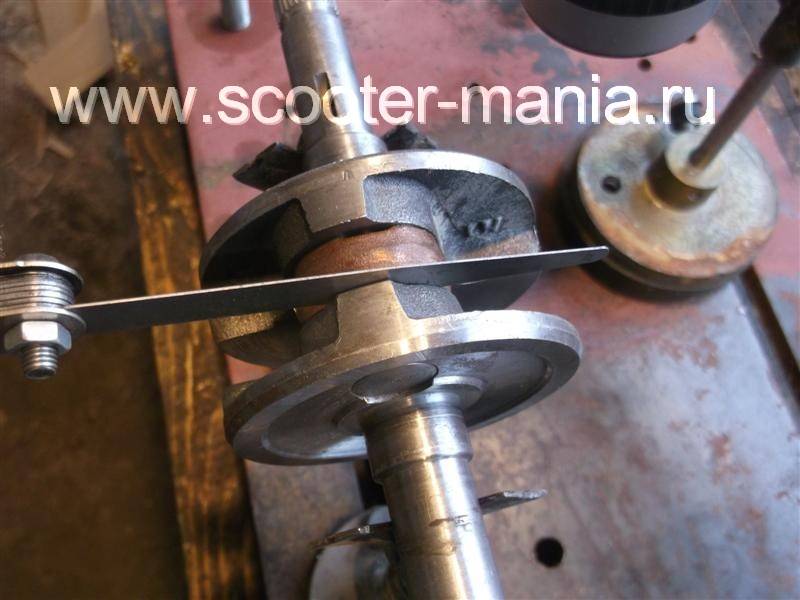

Нижняя головка шатунного механизма также должна быть очищена от инородных загрязнений и нагара бензином или жидкостью для мытья карбюратора. Затем следует вытащить поршневой палец и сепаратор. Ту часть шатуна, что осталась незакрепленной, необходимо удерживать руками, и при этом определять имеющийся люфт по горизонтали. Шатун должен двигаться строго вправо и влево, и при этом должен сохраняться небольшой люфт. Это норма. А вот определяя вертикальный люфт, необходимо помнить о том, что здесь отклонений быть не должно. Люфт по вертикали не зря считается наиболее опасным: его определение должно быть произведено максимально качественно.
Шатун выставляется строго в центральной части, и при этом он не должен даже касаться щек коленвала скутера. А затем он аккуратно смещается вверх и вниз. Даже небольшой люфт должен насторожить, не говоря уже о заметном шатании.
Иногда мотоводитель слышит звук бьющегося шатуна о коленвал и думает, что это люфт. А на самом деле даже при абсолютно правильной работе механизма могут слышаться резкие шумы. Но манипуляцию по определению вертикального люфта желательно провести не один раз, а несколько, чтобы полностью исключить вероятность ошибки.
Кроме этих двух проверок, которые считаются базовыми и выполняются при любой диагностике, существует еще одна, позволяющая судить об износе коленвала скутера. Называют ее «биение коленвала скутера», но если проще, то это будет кривизна.
О наличии этой поломки будет свидетельствовать сильная вибрация как скутера в целом, так и его вала. Проверить биение в «гаражных» условиях нельзя, потому что для этого требуется набор специальных инструментов и специальный стенд. Максимально допустимое значение отклонения не должно превышать 0,05 мм. Если это не так, то вал должен быть либо выравнен, либо заменен на новый. Но это должны решать специалисты.
Когда коленвал скутера нуждается в ремонте: основные причины, правила и этапы
Благодаря этим двум дискам обеспечивается вращение вала с равномерной скоростью и в требуемом направлении. Они служат такими себе маховиками. В центральной части каждого диска имеются полуоси, на которых крепятся подшипники. Полуоси уходят в разные стороны, а концы вала передают энергию в генератор, а затем через сцепление на коробку передач.
Четырехтактные скутера не часто требуют замены коленвала, потому что эта деталь считается достаточно прочной. Но иногда возникают ситуации, когда замена деталей в коленвале все же необходима. И мотоводителям лучше знать их «в лицо».
Причина №1. Желая провести тюнинг своего мотоконя, водители практически всегда хотят изменить технические параметры мотора.
Причина №2. В коленвале имеются мотодетали, которые особо страдают при постоянной эксплуатации. Это подшипники и сальники. Чтобы провести их замену, необходимо демонтировать коленвал, а затем поставить его на место.
Причина №3. Диагностика коленвала требуется в том случае, когда скутер перестал набирать обороты (потерял мощность), или есть подозрения на утечку масла, или ощущается повышенная вибрация мотора, которой раньше не было.
Вот и весь перечень возможных причин. Может есть и еще какие-то, но они случаются так редко, что о них практически не говорят.
Подготовке скутера или мопеда к ремонту всегда предшествует снятие коленвала. Услышав первый раз о «раскалывании мотора» новичок может очень удивиться. А на самом деле, ни о каком механическом повреждении узла речь не идет. Имеется в виду всего лишь отделение двух половиной мотора друг от друга и последующее извлечение коленвала.
Берется кусок старой ветоши, и ним обворачивается вся поверхность шатунного механизма. Таким образом удастся избежать повреждений агрегата. Затем откручиваются 4 пары винтов, которые скрепляют обе половинки мотора. Иногда с этим могут возникнуть сложности (особенно, если до этого блок еще ни разу не разбирался). Но не стоит отчаиваться, способ есть. Берется крепкая планка, в которой имеются отверстия, и одевается на одну из полуосей коленвала. Это отверстие должно быть по центру, а в боковые необходимо вставить по болту. Болты нужно постепенно затягивать, в результате чего коленвал просто выдавит противоположную часть мотора.
При этом все подшипники могут остаться на коленвале, и снять их уже не составит труда. А вот сальники нужно будет практически «выбивать», применяя специальную насадку на торцевой ключ.
Заменить подшипник самостоятельно несложно. Достаточно иметь строительный шеен и новую пару запчастей. Коленвал закрепляется тисками, а внутренняя обойма подшипников сильно разогревается (до +100 градусов по Цельсию). Конструкция существенно расширится, и подшипники легко установятся. Также проходит процедура и для второй полуоси коленвала.
Ремонт любого узла и агрегата требует определенной сноровки и некоторой базы знаний. Также существуют универсальные правила, проверенные временем и одобренные опытными водителями.
Любое «вскрытие» любого мотоблока можно рассматривать, как настоящее хирургическое вмешательство. И чем стерильнее будут условия вокруг, тем более предсказуемым будет окончательный результат. Поэтому любую «операцию» следует начинать с очистительных работ. Тщательно очищаются все детали от нагара, остатков масла и инородных тел, затем можно промыть бензином или специальным средством, после чего высушить либо вытереть
Только после этого можно приступать к основным этапам ремонта.
Но чистой должна быть не только ремонтируемая деталь, но и инструмент, который используется.
Не нужно торопиться, особое внимание следует уделить всем резьбовым соединениям. Их очистить можно с помощью тряпки и сжатого воздуха.
Нельзя отклоняться от мануала по ремонту
Каждое пособие пишется с учетом особенностей каждой конкретной модели скутера, поэтому ни одно значение не должно игнорироваться.
Основные причины замены
Каждый двигатель имеет в своей комплектации коленчатый вал. Он двигает поршень, а также способствует движению заднего колеса. Коленчатый вал состоит из двух дисков, соединение которых обеспечивается шатунной шейкой. Роль дисков аналогична задачам маховиков: предоставлять равномерное движение этой детали в необходимом направлении. По центру дисков входят полуоси с подшипниками. Эти подшипники обеспечивают вращение коленвала. За счет концов вала передается вращательное движение непосредственно на трансмиссию скутера и генератор. И так, перечислим основные причины снятия и замены коленчатого вала:
- Тюнинг. Любители скорости, которые жаждут выжать из скутера максимум, устанавливают тюнинговые коленвалы.
- Снятие коленчатого вала необходимо чтобы провести замену сальников коленчатого вала скутера. Также зачастую заменяют и подшипники вращающие вал;
- Шум в двигателе, вибрация, упадок динамичности.
Если в вашем распоряжении есть гараж и необходимый набор инструментов, то снятие коленвала для вас не будет проблемой. В первую очередь, из инструментов у вас должны быть специальные съемники. Чтобы снять коленвал, сначала снимаем сам мотор: отсоединяем все крепления, шланги и провода, а также ЦПГ.
