Шаг 7
На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.
Головка цилиндра двухтактного двигателя
Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения
Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей
При использовании герметиков стоит выбирать проверенные бренды
При использовании герметиков стоит выбирать проверенные бренды.
Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi
Прокладки цилиндра 2Т-мотора Malossi
Прокладки цилиндра 2Т-мотора Malossi
Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko
Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»
Нанесенный слой герметика
Как поменять поршневую на 4т скутере?

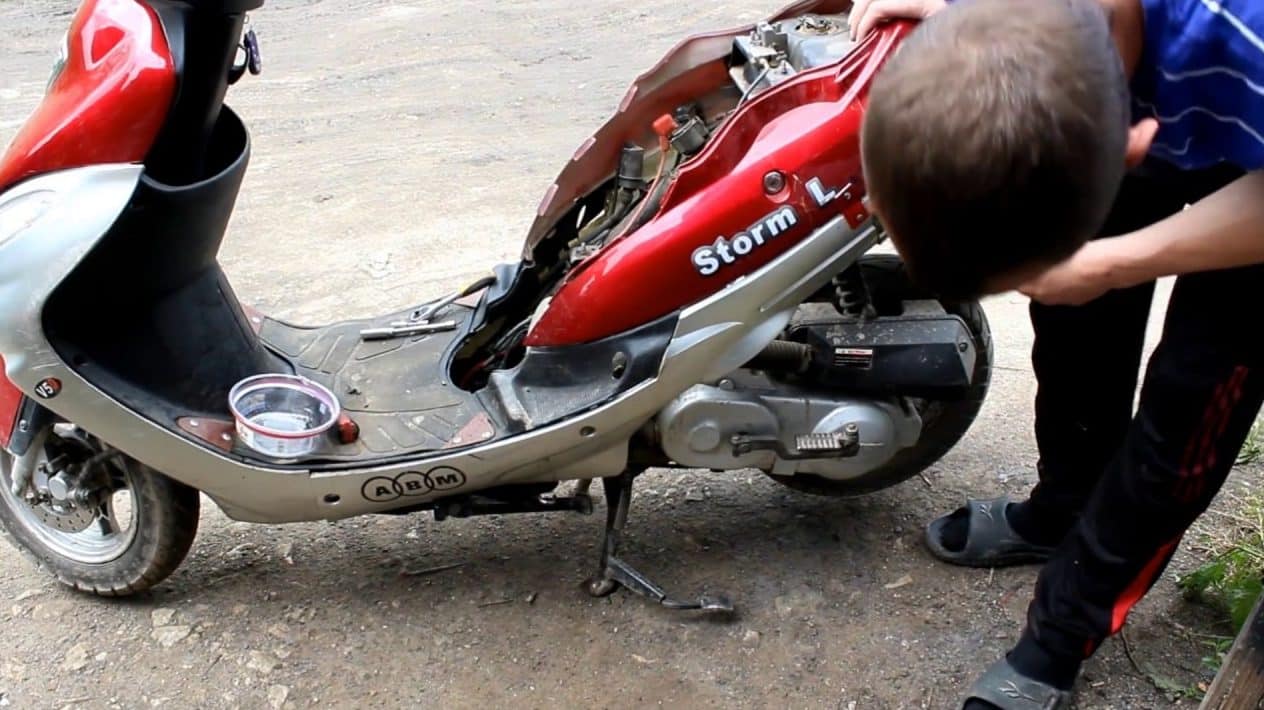

Мы будем описывать процесс постепенно шаг за шагом. Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.
Следующим шагом откручиваем и снимаем карбюратор (При этом не обязательно отсоединять все шланги с карбюратора, а достаточно отвести его в сторону).
Откручиваем глушитель в месте его крепления с головкой цилиндра и в месте крепления с картером двигателя (2 длинных болта). Теперь снимаем глушитель.
Следующим шагом необходимо отвентить пластиковую крышку головки цилиндра. (2 половинки соединённые двумя шурупами) После этого снимаем крышку головки цилиндра, открутив 4 болта. Откручиваем регулятор натяжения цепи, который находится возле карбюратора.
Далее необходимо открутить 4 гайки крепления головки цилиндра, после чего мы сможем снять головку цилиндра. Когда мы сняли регулятор натяжения цепи, мы освободили цепь и легко можем её снять (после того как мы сняли цепь с распредвала необходимо её зафиксировать, например проволкой, чтобы она не упала в картер двигателя)
На этом фото головка ещё не снята, а снят лишь распредвал и цепь зафиксирована. Следующим шагом снимаем цилиндр со шпилек. Если с этим возникнут проблемы, то можно слегка подстучать деревянной частью молотка со всех сторон цилиндра.
Ставим поршень в положение верхней мертвой точки (наивысшее положение положение поршня, ориентируемся при этом по меткам на роторе генератора.) Необходимо следить за тем, чтобы цепь не слетела с ведущей звёздочки, чтобы не возиться с её установкой в обратное положение. Возьмите чистую тряпку и закройте отверстие картера двигателя, чтобы в него не попал различный мусор. Снимите стопорные кольца с поршняи освободите тем самым палец (тут можно воспользоваться круглогубцами или маленькими плоскогубцами.) Извлекаем палец с помощью небольшого деревянного брусочка (стараемся при этом не создавать нагрузки на шатун коленвала). На этом процесс снятия старой цпг завершён.
Скутер двигатель
На скутеры Nexus устанавливают двигатели внутреннего сгорания, в цилиндрах которых тепловая энергия сгорающего топлива превращается в механическую энергию. Смесь топлива и воздуха она же горючая или рабочая смесь, приготовленная карбюратором, засасывается в цилиндры двигателя, затем сжимается поршнем и воспламеняется электрической искрой от свечи зажигания. При сгорании смеси расширяющиеся газы давят с большой силой на расположенный в цилиндре поршень, который, свою очередь вращает коленчатый вал благодаря особому кривошипно-шатунному механизму. От коленчатого вала вращательное движение передается к трансмиссии, и далее — к заднему колесу.
Рабочий цикл четырехтактного мотора:
- а — впуск;
- б — сжатие;
- в — расширение (рабочий ход);
- г — выпуск;
- 1 — впускной клапан;
- 2 — свеча зажигания;
- 3 — выпускной клапан.
Двигатели скутеров подразделяются по способу работы на двух- и четырехтактные, причем у обоих имеются как достоинства, так и недостатки. У них протекание рабочего процесса и конструкция деталей несколько различаются. Двухтактные двигатели, ранее широко распространенные, конструктивно проще, чем четырехтактные, поскольку у них нет механизма управления клапанами и системы смазки под давлением.
Четырехтактный двигатель:
- цилиндр с головкой;
- клапанная крышка;
- клапан системы снижения токсичности;
- впускной патрубок;
- карбюратор;
- электростартер;
- блок трансмиссии.
Весь модельный ряд скутеров Nexus оборудуется четырехтактными моторами. Помимо бездымности выхлопа они при работе практически не имеют вибраций, более экономичны и, что самое главное, время их работы до капитального ремонта в среднем в 2,5 раза выше, чем у двухтактных. Так, 50-куюовые модели выхаживают четыре-пять сезонов, а 150-кубовые и того больше.
Все модели двигателей скутеров Nexus имеют простое и надежное воздушное охлаждение, причем воздух нагнетает специальный вентилятор. По конструкции они одноцилиндровые, распределительный вал, расположенный в головке цилиндра приводится во вращение цепью. Такая схема надежна и долговечна.
Мощности двигателей 50-кубовых скутеров Nexus составляют 2,9-3,2 л.с., в зависимости от модели. Такая мощность при массе 70-90 кг позволяет ехать при полной нагрузке с разрешенной скоростью 50 км/ч, и при этом иметь динамику, достаточную для безопасного маневрирования. Моторы макси-скутеров со 150-кубовыми двигателями развивают 8,4-8,7 л.с., что ставит их в один ряд с легкими мотоциклами, при этом управлять ими значительно проще. Максимальная скорость таких скутеров составляет 90-95 км/ч, а хорошая динамика разгона обеспечивается бесступенчатой трансмиссией — водителю не надо терять время на переключение передач.
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.
Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
Конструкционные материалы деталей ЦПГ
Сегодня цилиндры и поршни двигателя чаще всего производят из алюминия или стали с различными присадками. Иногда для внешней части блока цилиндров используют алюминий, имеющий небольшой вес, а для гильзы, контактирующей с движущимся поршнем, – более прочную сталь.
В отличие от чугуна, который применялся ранее для изготовления деталей ЦПГ, внедрение алюминия – намного более легкого, но износостойкого материала – стало толчком к появлению мощных и высокооборотистых двигателей.
Поршневые кольца, наиболее подверженные износу и деформациям, производят из специального высокопрочного чугуна с легирующими добавками (молибденом, хромом, вольфрамом, никелем).
Значительные механические и тепловые циклические нагрузки отрицательно сказываются на работоспособности элементов цилиндро-поршневой группы. В то же время от их состояния напрямую зависит стабильная компрессия двигателя, обеспечивающая его уверенный холодный и горячий запуск, мощность, экологичность и другие эксплуатационные показатели.
Именно поэтому для изготовления поршней и других деталей ЦПГ применяются материалы, обладающие высокой механической прочностью, хорошей теплопроводностью, незначительным коэффициентом линейного расширения, отличными антифрикционными и антикоррозионными свойствами.
В целях снижения потерь на трение производители поршней покрывают их боковую поверхность специальными антифрикционными составами на основе твердых смазочных частиц: графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается, поршни снова испытывают высокие нагрузки, под влиянием которых изнашиваются и выходят из строя.
Состав на основе сразу двух твердых смазок – высокоочищенного дисульфида молибдена и поляризованного графита – применяется для первоначальной обработки юбок поршней или восстановления старого заводского покрытия.
MODENGY Для деталей ДВС имеет практичную аэрозольную упаковку с оптимально настроенными параметрами распыления, поэтому наносится на юбки поршней легко, быстро и равномерно.
На поверхности покрытие создает долговечную сухую защитную пленку, которая снижает износ деталей и препятствует появлению задиров.
MODENGY Для деталей ДВС полимеризуется при комнатной температуре, не требуя дополнительного оборудования.
Для подготовки поверхностей перед нанесением покрытия их необходимо обработать Специальным очистителем-активатором MODENGY. Только в таком случае производитель гарантирует прочное сцепление состава с основой и долгий срок службы готового покрытия. Оба средства входят в Набор для нанесения антифрикционного покрытия на детали ДВС.
Подготовка к процедуре
Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:
- температура воздуха должна составлять 18-25 градусов;
- слабый или отсутствие ветра;
- наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
- открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.
Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.
Достоинства модели
В первую очередь стоит отметить то, что некоторые характеристики мопеда Альфа 110 превосходят отличительные черты двухместных мопедов. К примеру, этот мотоцикл оборудован удобным местом для пассажира и емким багажником. Само сидение достаточно комфортно, и, к тому же, даже два взрослых мужчин могут поместиться на нем. Бывали случаи, когда этот мопед перевозил троих людей. Это небезопасно и ни в коем случае нельзя делать, однако факт остается фактом.
Мопед Альфа без проблем поднимается на любую горку
Также среди достоинств мопеда можно выделить то, что на нем можно совершить крутой подъем без особых сложностей – это возможно благодаря четырехступенчатой коробке переключения передач. Опытный водитель вполне способен добиться максимальной производительности двигателя мопеда.
Также стоит отметить электрический стартер, который в случае неожиданных неприятных ситуаций на дороге позволяет завести мопед – он довольно качественный.
К основным достоинствам мопеда также относится повышенный уровень комфорта во время передвижения. Благодаря этому водитель способен совершать даже особо долгие поездки. Если говорить о самом водительском сиденье, то его посадка довольно высокая и удобная, а подставки для ног расположены именно там, где и нужно. Руль обладает деликатным плавным изгибом.
Стоит отдельно рассказать о приборной панели – она довольно информативна, а за счет крупных размеров спидометра и тахометра быстрое считывание их показателей возможно даже во время плохих погодных условий.

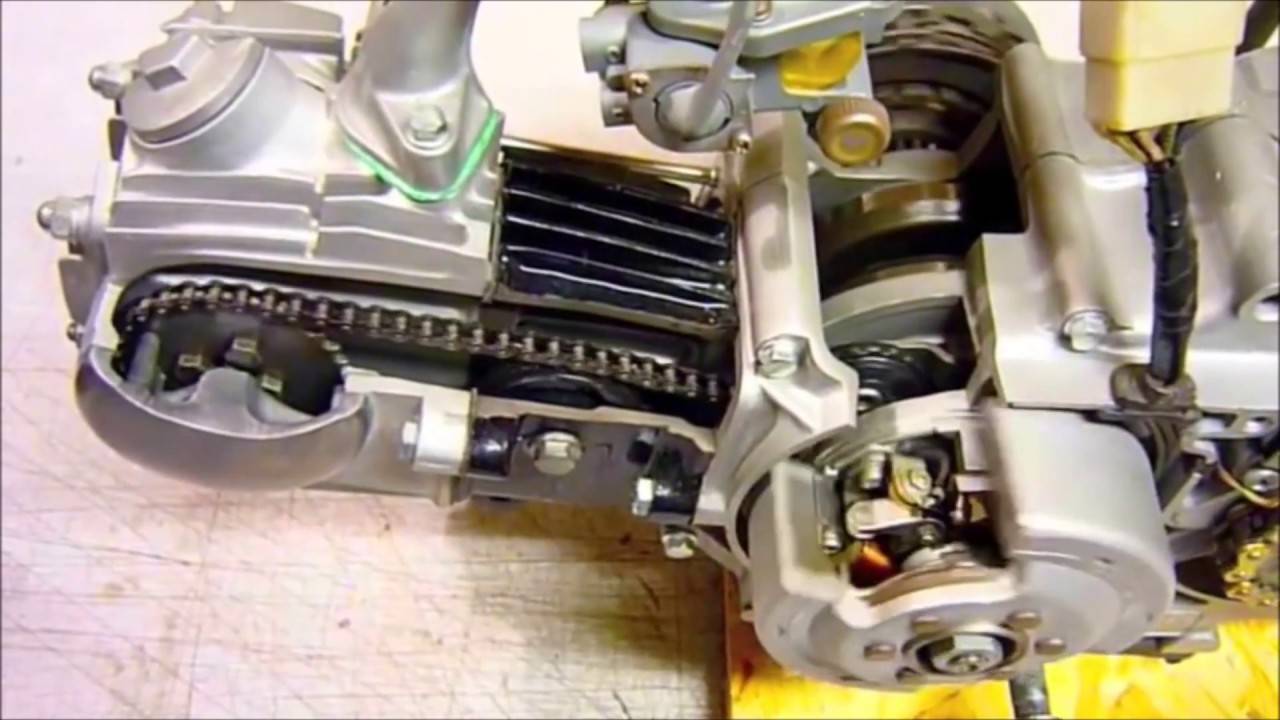

Устройство двигателя
Начинающие скутеристы при необходимости ремонта мотора пытаются разобраться с его конструкцией. Получить информацию про устройство силового агрегата и входящих в его состав узлах поможет схема 157QMJ. Разобравшись с ней, можно не только приобрести необходимые запчасти на мотор 157 QMJ, но и правильно выполнить работы по сборке и разборке двигателя. Конструктивно мотор практически не отличается от своего аналога GY6. 157 QMJ имеет такую же цилиндро-поршневую группу, сцепление, картер, распредвал и глушитель.
Также соответствуют номера подшипников, размеры сайлентблоков и шестерен, диаметры шкивов вариатора и конструкция кикстартера, генератора и электростартера. Охлаждается двигатель от встречного потока воздуха. Запуск осуществляется от электростартера или кикстартера. Передача крутящего момента осуществляется через вариатор, представляющий собой автоматическую интегральную трансмиссию.
В зависимости от конструктивных особенностей скутера, на который устанавливается двигатель, он может комплектоваться вариатором, имеющим удлиненную коробку. Мотор оснащен стандартной системой питания, обеспечивающей уменьшенный до 2,5-3 литров на сотню расход топлива. Работает силовой агрегат достаточно тихо, обеспечивая практически бесшумный разгон скутера во время маневров.
Стандартной системой питания оснащен мотор
Тюнинг скутеров — тюнинг воздушного фильтра
Для хорошего питания двигателя нужен не только бензин, но и воздух. Избыток бензина ничего не даст Вашему двигателю, если не будет обогащен достаточным количеством воздуха. Для улучшения снабжения цилиндра воздухом используют специальные воздушные фильтры. Наиболее универсальным и сбалансированным решением является использование вместо стандартного фильтрующего элемента более производительного, например, Malossi Red Sponge. Он устанавливается в бокс стандартного воздушного фильтра. Еще одна разновидность тюнинговых воздушных фильтров — так называемые фильтры нулевого сопротивления (или просто — ФНС). При их установке стандартный бокс полностью удаляется, а на его место встает небольшой фильтрующий элемент, как правило, либо цилиндрической, либо конусовидной формы. Он имеет меньшее сопротивление, что позволяет улучшить питание цилиндра на высоких оборотах. Однако, во-первых, эти фильтры почти не защищены от внешних воздействий пыли, грязи и воды, а во-вторых, в отличие от стандартных воздушых боксов, лишены резонансного эффекта. В результате установка такого фильтра требует основательной и точной перенастройки карбюратора, с которой могут справиться лишь единицы специалистов. Если в сервисе Вам говорят, что «запросто» и «легко» настроят карбюратор для работы с ФНС, скорее всего, квалификация работников там ниже средней. Уходите и никогда не возвращайтесь! |
Как правильно установить кольца на поршень двухтактного скутера
В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.
Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
Снятие вариатора
Снимаем крышку вариатора. В этом нет ничего сложного: отворачиваем все видимые болтики и снимаем крышку с двигателя. На двигателе 157QMJ, чтобы не выгнуть скобу возвратной пружины кикстартера — снимаем сначала заводную лапку, снимаем с вала кикстартера стопорное кольцо и только потом снимаем саму крышку. Можно в принципе и так снять, но потом придется немного подравнять скобу.
Снять вариатор ненамного проще чем генератор. Как и в случае с генератором нужен хороший съемник. Благо съемник можно сделать самому: для 139QMB двигателя вместо съемника можно использовать пластину металла: вынимаем из ниши бендикс, вставляем в нее пластину, упираем в пластину зуб крыльчатки вариатора и отворачиваем гайку.
Можно сделать и более продвинутый съемник: ищем ненужный диск сцепления от мотоцикла ИЖ, привариваем к нему пруток и несколько зацепов для зубьев крыльчатки
Для 157QMJ двигателя съемник делается немного по другому принципу
Можно сходить в ближайший магазин инструментов и купить универсальный ключ для «болгарки». Для снятия вариатора двигателя 157QMJ он очень хорошо подходит и стоит копейки
Принцип снятия вариатора идентичен принципу снятия генератора: фиксируем съемником крыльчатку, отворачиваем гайку, снимаем вариатор с оси. После снятия, вариатор полностью разбираем и проверяем все его детали на износ
На двигателе 157QMJ за вариатором стоит шестерня кикстартера. Ее не так просто снять, но если вы собираетесь впоследствии половинить двигатель — снять ее придется.
Снять эту шестерню можно только подходящим съемником
Какое масло использовать?
Доступные виды масел для четырехтактного двигателя: SAE 5W-20 или 10W-40. Зависит от производителя. Если транспортное средство часто эксплуатируется в условиях повышенной температуры, лучше выбирать автомасло с высоким индексом вязкости.
На что ориентироваться при выборе масла? В первую очередь на индексы масел, которые должны присутствовать на этикетке канистры. Химический состав тоже не менее важен. Помимо индекса используется точное количество присадок от завода изготовителя жидкости.
Для четырехтактного двигателя скутера можно использовать не только масло, которое предназначено для скутеров, но и для техники: мотоблоки, газонокосилки, бензопилы и другие.
Особенности настройки карбюратора 2 х тактного скутера
Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности
Следует обратить внимание, что игла в карбюраторе 2т определяет качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее
Возникает также связь с системой холостого хода, но не на всех моделях
Возникает также связь с системой холостого хода, но не на всех моделях.
В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.
Как продлить жизненный цикл ЦПГ
Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.
Необходимо заливать качественное моторное масло, дающее положительный эффект:
- отсутствие шумов от двигателя;
- нет перегрева мотора при длительной работе;
- относительно чистый выхлоп и труба для выхода газов.
Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.
После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.
Как поставить поршень на скутер: снятие и установка поршня и колец
Источник статьи: http://moto13.ru/snegohod/ustanovka-kolec-na-porshen-skutera-4t.html
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
18. Четырехтактный двигатель – разборка и сборка
РАЗБОРКА
Снятие и установка головки цилиндра
Эту операцию проводят для очистки камеры сгорания от нагара при появлении детонации или для замены и последующей притирки клапанов.
Головка цилиндров крепится на шпильках четырьмя гайками, которые находятся снаружи крышки цилиндра, а также привинчивается одним болтом непосредственно к цилиндру с левой стороны. Откручиваем четыре гайки на шпильках, как описано в пункте «Регулировка клапанных зазоров».
Внимание:
Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.
Удерживая коленчатый вал от проворачивания, ключом, вставленным в лючок в крышке генератора, головкой «на 9» отворачиваем три болта крепления звездочки ГРМ к распределительному валу.
Поддеваем тонкой отверткой звездочку цепного привода ГРМ и сдвигаем вместе с цепью с посадочного места на распределительном вале.
Если не планируется замена цепи или дальнейшая разборка двигателя, для ускорения сборочных работ удобно зафиксировать цепь мягкой проволокой на звездочке. Тогда при сборке не придется тратить время на совмещение меток.
Отворачиваем ключом один болт крепления головки цилиндра к цилиндру.
Обстукиваем головку цилиндра деревянной или резиновой киянкой и сдвигаем по шпилькам, как по направляющим.
Стык головки и цилиндра уплотнен металлоасбестовой прокладкой
Отделять головку следует осторожно, чтобы не повредить прокладку
Прокладка имеет заформованное резиновое кольцо. При повреждении кольца, а также после нескольких снятий головки, чтобы не допустить течи масла, прокладку следует заменить.
С левой стороны цилиндра расположен болт, служащий осью роликового успокоителя цепи. При снятии головки цилиндра выворачивать этот болт нет необходимости.
Двигатель 157qmj 150cc технические характеристики
Технические характеристики двигателя 163FML
| Тип | 4х-тактный, одноцилиндровый, с воздушным охлаждением |
| Рабочий объем цилиндра, куб.см. | 197 |
| Диаметр и ход поршня, мм | 63,5×62,2 |
| Мощность, кВт (л.с.) при, об/мин | 10,1 (13,7)/7500 |
| Макс, крутящий момент, Н.м при, об/мин | 14,0/6500 |
| Степень сжатия геометрическая | 9,0:1 |
| Система запуска | электрический и кик-стартер |
| Система смазки | масляный насос |
| Система зажигания | бесконтактная, конденсаторная |
| Топливо | бензин с октановым числом не менее 90 |
| Масло | моторное масло для четырехтактных двигателей SAE15W/40 |
Также подобное устройство имеют двигатели 158QMJ и 153QMJ.
Двигатель 158QMJ
Двигатель 158 QMJ,является модификацией двигателя 157QMJ, но при всей схожести конструкции, фактически не имеет с ним ни одной взаимозаменяемой детали. Этот двигатель устанавливается на скутеры концерна QJ, в частности Stels и Keeway и Vento. По качеству исполнения, техническим и ездовым характеристикам эти два двигателя (157QMJ и 158QMJ) мало чем отличаются.
Технические характеристики двигателя 158QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 58 мм Максимальная мощность: 5,6 кВт при 7500 об/мин Максимальный крутящий момент: 7,6 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг
Двигатель 152QMI
Технические характеристики двигателя 152QMI:
1 цилиндр , 4-х тактный, воздушно-принудительное охлаждение , автоматическая интегральная трансмиссия Рабочий объем см. куб. : 124.58 (dцилиндра=52.4 мм) Рабочий ход поршня, мм: 57.8 Макс. Мощность для dцилиндра=52.4 мм (КВт/об. в мин.): 6.3/7500 Макс. Кутящий момент dцилиндра=52.4 мм (Нм/об. в мин ): 9/6500 Частота холостого хода (об. в мин): 1500±100
Двигатель D1E41QMB
Технические характеристики двигателя D1E41QMB
1 цилиндр , 2-х тактный, воздушно-принудительное охлаждение , автоматическая цепная трансмиссия Рабочий объем см. куб. : 49.6 (dцилиндра=41.0 мм) Рабочий объем см. куб. : 54.58 (dцилиндра=43.0 мм) Рабочий ход поршня, мм: 37.5 Макс. Мощность для dцилиндра=41.0 мм (КВт/об. в мин.): 3.2/7000 Макс. Кутящий момент dцилиндра=41.0 мм (Нм/об. в мин ): 3.5/6000 Частота холостого хода (об. в мин): 1900±100
Двигатель 139QMА/139QMB
Отличный четырехтактный двигатель сконструированный в 90-х годах и благодаря своей простоте и надежности завоевавший бОльшую долю рынка двигателей для скутеров класса 4т 50см. куб. Выпускается для скутеров под колесо 12 дюймов (с более длинным картером –крышка вариатора на 9 болтов ( маркировка 139QMA, рис.1) и под колесо 10 дюймов (с менее длинным картером –крышка вариатора на 8 болтов (маркировка 139QMB рис.2).
Двигатель 139FMB/147FMD/152FMH
Тех.характеристики: 1 цилиндр , 4-х тактный, воздушное охлаждение , 4-х скоростная коробка переключения передач Рабочий объем см. куб. : 49.43 (dцилиндра=39 мм, ход поршня 41.4 мм, модификация 1P39FMB) 71.79 (dцилиндра=47 мм, ход поршня 41.4 мм, модификация 147FMD) 105.07 (dцилиндра=52 мм, ход поршня 49.5 мм, модификация 152FMH)
Рабочий ход поршня, мм: 41.5 или 49.5 мм Макс. Мощность для dцилиндра=39 мм (КВт/об. в мин.): 1.4/7000 Макс. Мощность для dцилиндра=52 мм (КВт/об. в мин.): 5.2/8000
Макс. Кутящий момент dцилиндра=39 мм (Нм/об. в мин ): 2.4/4000 Макс. Кутящий момент dцилиндра=52 мм (Нм/об. в мин ): 6.5/6000 Частота холостого хода (об. в мин): 1600±100
Технические характеристики двигателя 157QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 57,4 мм Ход поршня: 57,8 мм Максимальная мощность: 6,8 кВт при 7500 об/мин Максимальный крутящий момент: 9,8 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг Соотношение мощность/вес: 0,2
Есть вариант с удлиненной коробкой вариатора
голоса
Рейтинг статьи
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
Слева направо: 61мм, 57мм
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)
Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Точные замеры для оценки степени износа
Теперь проверим зазоры в стыках колец, поместив их в цилиндр. Кольца необходимо снять с поршня и вставить вглубь цилиндра. Для получения точных показаний, кольцо должно находиться рабочей плоскости. Выставить ровно их можно подтолкнув внутрь тем же поршнем.
Проверяем замеры:
- Номинальный зазор в стыке компрессионных колец должен быть в пределах 0,1-0,25мм. При зазоре 0,4 мм, кольца подлежат замене.
- Номинальный зазор в стыке маслосъемных колец должен быть в пределах 0,1-0,4мм.
- Номинальный торцевой зазор («компрессионное кольцо — поршневая канавка») должен быть в пределах 0,03-0,05мм, а максимальный – 0,1 мм.
- Показатели в сопряжении поршневой палец — головка шатуна. Разница в полученных замерах должна составлять 0,005-0,01мм (игольчатый подшипник отсутствует).
