Передние амортизаторы скутера – устройство, разборка и ремонт

Фотоотчет: Замена подшипников передней вилки скутера

Ремонтируя скутер одному своему старому знакомому я заметил, что передняя вилка его железного «друга» при попытке установить его на центральную подножку стучит и причем очень сильно. Был бы это совкоцикл я бы не придал этому стуку большого значения так как на совкоциклах с точки зрения их создателей вилка должна стучать по определению… А вот на скутере никаких подозрительных стуков и тем более люфтов в ходовой части быть не должно. Тем более их не должно быть в передней вилке.

Поставил я в общем скутер на подножку — дернул пару раз за переднее колесо — так и есть: в сочленение вилка-рама прокачивался просто огроменный люфт соответственно все это действо дополнялось сильным стуком. Такого безобразия в ходовой скутера быть не должно и эту проблему в срочном порядке пришлось устранить.

Снимаем переднею «морду», ищем болт крепящий руль и откручиваем его. Во время обратной установки этого болта капните на его резьбу немного синего фиксатора резьбы.

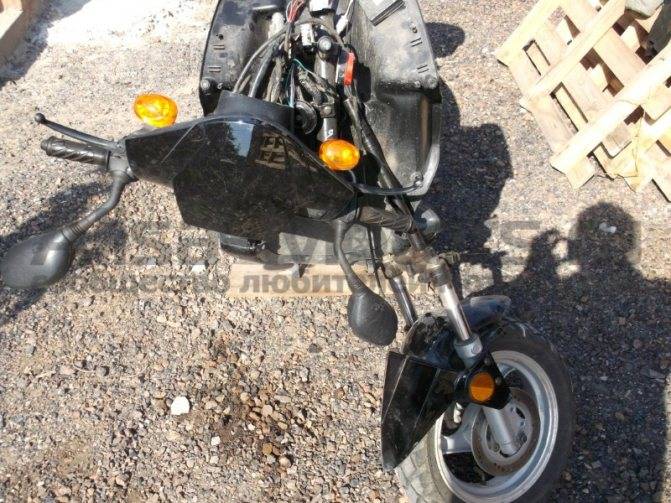

Снимаем с вилки руль и отводим его в сторону. Если тормоза вашего скутера имеют гидравлический привод, то после переворачивания руля вверх ногами как в моем случае их в обязательном порядке следует прокачать!!!

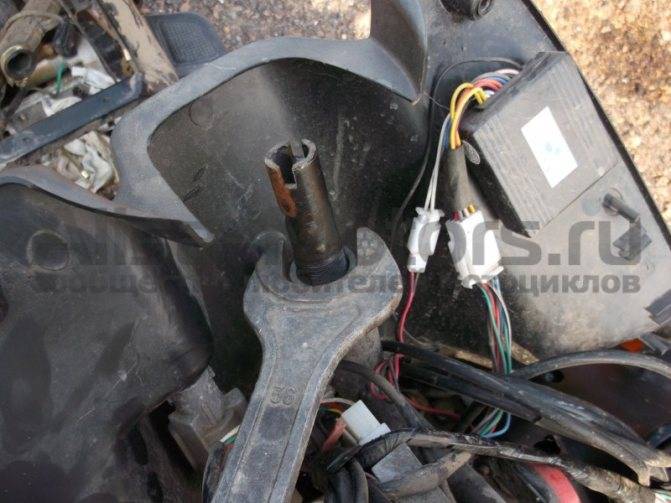

Любым радиусным ключом (я использую велосипедный) откручиваем контргайку.

Затем вторую контргайку.

Снимаем защитный колпачок.

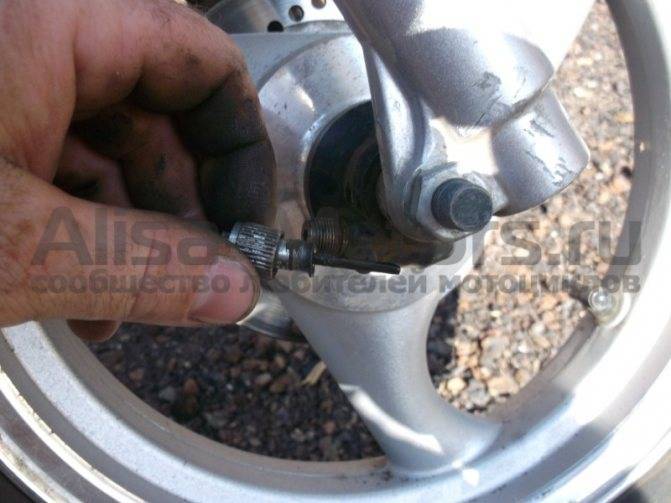

Снимаем трос спидометра. Трос фиксируется накидной гайкой — отворачиваем гайку и вынимаем трос.

Снимаем суппорт передних тормозов. Для этого, отворачиваем два болта крепящих суппорт к перу вилки и отводим его в сторону. Если у вас тормоза с тросовым приводом — открутите регулировочную гайку-барашек на конце троса и выньте его из ступицы.

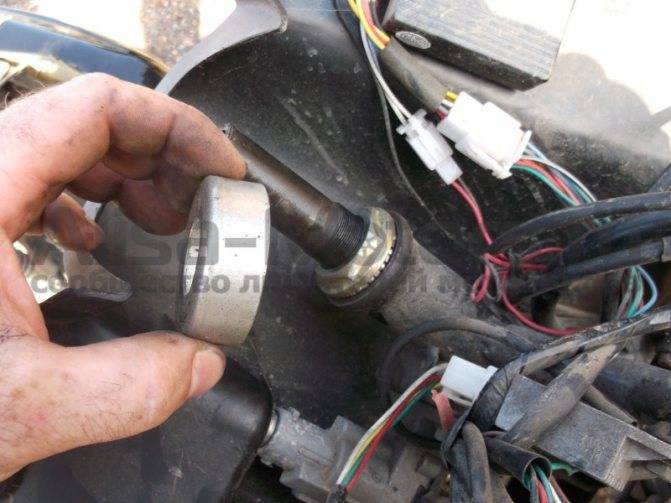

Отворачиваем последнею основную гайку она же обойма подшипника.

Аккуратно так, чтобы не рассыпались подшипники вынимаем вилку из рамы.

Как и ожидалось: нижний подшипник вилки уже давным давно рассыпался, а его обоймы оказались сильно повреждены.

Непонятная ситуация. Скутер был совсем новый, пробег мизерный, а подшипник уже полетел… Предположу, что тому виной послужила либо плохая затяжка, либо отсутствие смазки, либо и то и другое.

Верхний подшипник находился в более менее рабочем состоянии и кстати без одного шарика и каких бы то ни было следов смазки.

Вывод: после покупки скутера, вилку желательно разобрать и смазать хорошей смазкой все подшипники и потом все это дело как следует затянуть.

Какой-нибудь железякой или монтировкой выбиваем из рамы оставшиеся обоймы. Я для этих целей использую монтировку. Ее край немного загнут и очень хорошо цепляет обойму изнутри.

Берем все обоймы в том числе и гайку и идем со всем этим барахлом в ближайший магазин. В магазине внимательно осматриваем новые подшипники, они обычно идут комплектом вместе с обоймами и гайкой. И если размеры старых и новых обойм, а также резьба на гайке совпадают — покупаем. Заодно не поскупитесь и купите какой-нибудь тугоплавкой смазки на крайний случай подойдет «Литол-24».

Обратная сборка производится точно также как и разборка. Единственное, что следует сделать — это установить обоймы через какую-нибудь проставку из цветного металла, а не молотком. Затем хорошенько смазать подшипники как верхний так и нижний и как следует затянуть основную гайку.

К сожалению точного момента затяжки гайки производитель не приводит. Поэтому затягивайте гайку до тех пор пока руль не начнет вращаться с едва ощутимым усилием. И потом затягивайте все остальное. Через недельку другую не лишним будет проверить затяжку и в случае надобности подкорректировать.

Установка

Все бы ничего, но коленчатый вал имеет разборную конструкцию к тому же не имеющей центральной оси. И если вы будете набивать новый подшипник не подложив под щеку цапфы какую-нибудь основу, то есть большая вероятность того, что центровка осей коленчатого вала нарушится и тогда место ему будет только на помойке.

Поэтому, ищем кусок какого нибудь железного листа и выпиливаем в нем клин под шатун.

Пропускаем лист между щек и при помощи оправки не боясь нарушить центрацию осей — набиваем новый подшипник затем туда же набиваем звездочку. Для облегчения процесса установки — коленчатый вал можно заморозить в морозилке, а звездочки и подшипники нагреть феном или в духовке (не больше чем до 250 градусов!!!) и тогда все оденется буквально от руки и не нужно будет ничего набивать.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как узнать, что стойки необходимо заменять?

В этом нет ничего сложного, достаточно только во время езды наблюдать за тем, как автомобиль ведет себя на неровностях. Все дело в том, что при недостаточном количестве масла в амортизаторе он начинает работать неправильно. Получается так, что не происходит гашения при движении штока, последний ходит свободно, не испытывая сопротивления. По факту вся подвеска работает лишь с помощью пружины. Но ее жесткости недостаточно, поэтому кузов время от времени испытывает сильнейшие удары при езде. При этом разрушается опора передней стойки и при поворотах могут наблюдаться заедания руля.

Кроме того, на высокой скорости, возможно, ваш автомобиль начнет сносить в сторону. Причина этого заключается в том, что подвеска работает не так, как нужно. Поэтому при малейшем толчке машину начинает раскачивать из стороны в сторону. Кроме того, на торпеде возможно появление трещин. Если есть они на лобовом стекле, то непременно начнут увеличиваться в размерах. А если взглянуть на стойку, то, скорее всего, вы обнаружите, что она покрыта маслом. Обычно разрушается сальник, через него происходит его утечка.

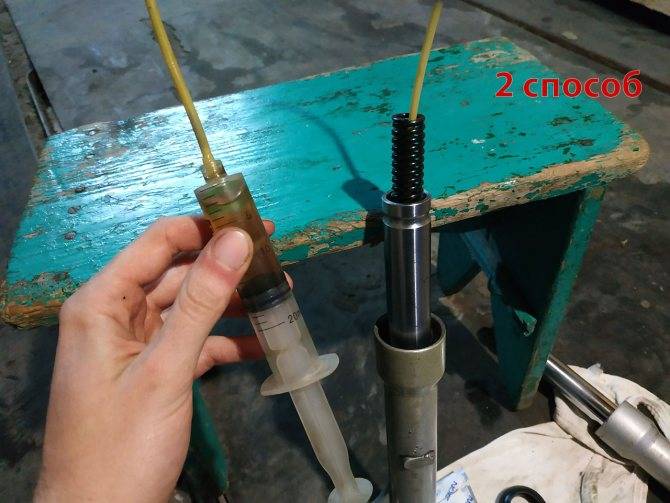

Передние амортизаторы скутера: разборка и устройство

Но не все модели бюджетных скутеров могут похвастаться масляными амортизаторами. Так, например, Honda Dio и Suzuki Lets укомплектованы передними амортизаторами, состоящими из сухих пружин. Эти конструкции отличаются достаточно высокой чувствительностью к среде, в которой эксплуатируется скутер. Чтобы их использовать долго, за ними необходим регулярный уход, потому что наши улочки совсем не походят на чистые японские закоулки. А проселочные дороги характеризуются «пылью столбом», что делает срок службы сухих амортизаторов очень недолгим. Средний срок может варьироваться от одного до трех сезонов. Но у этих амортизаторов есть один неоспоримый плюс: их продает любой магазин мотозапчастей, поэтому проблем с заменой никогда не будет.

Как только вилка теряет свои первичные свойства, она тут же становится абсолютно не пригодной для эксплуатации. Никакого смягчения колеса во время езды не будет, поэтому каждый толчок будет передаваться на руль, который становится по-настоящему неуправляемым.

Чтобы улучшить ситуацию, есть два варианта:

Заменить целиком передние амортизаторы.

Как говорилось ранее, можно зайти в любой магазин мотозапчастей и купить необходимую модель. После этого необходимо произвести демонтаж неисправной мотодетали, для чего достаточно просто окрутить по паре болтов на каждой. Устанавливая новые передние амортизаторы на скутер нельзя делать следующее: менять только одну деталь. Иногда есть соблазн поменять из пары только одну запчасть, поскольку кажется, что вторая еще в порядке. Если поступить так, то окажется, что они по-разному будут воспринимать нагрузку, что приведет к искривлению езды в ту сторону, где перо будет мягче.

Поэтому важно замену проводить только попарно. Разобрать и отремонтировать передние амортизаторы на скутере. Разобрать и отремонтировать передние амортизаторы на скутере

Разобрать и отремонтировать передние амортизаторы на скутере.

По сложности этот вариант намного превосходит первый вариант. Без определенных навыков даже начинать его не стоит, и уж тем более не стоит браться за демонтаж и ремонт, если нет необходимых инструментов. Если ремонт провести правильно, то сухой амортизатор будет работать практически как новый. И довольно долго. Этот вариант больше подходит и для таких случаев, как заклинивание пера. Ведь менять полную пару будет намного дороже.

Как устроена передняя вилка скутера

Сухой передний амортизатор скутера телескопического типа устроен следующим образом (на примере Honda Dio). Основные компоненты конструкции:

пробка (устанавливается в верхней части конструкции и не дает влаге и пыли проникать внутрь амортизатора);
перо (монтируется на траверс и может совершать движения, таким образом поглощая все неровности дорожного покрытия);
пыльник (дублирует функции пробки, не позволяя частицам воды и пыли попадать внутрь вилки);
стопорное кольцо (удерживает компоненты внутри стакана);
втулка проходная (находится в верхней части и по ней скользит перо);
пружины (своими движениями непосредственно выполняют амортизацию, на них приходится практически вся нагрузка);
стопор верхней пружины (ограничивает движение пера, не позволяя ему отклоняться дальше положенного);
глухая втулка (находится в нижней части конструкции и удерживает перо);
отбойник из резины (ограничитель в нижнем блоке стакане);
стакан (внутри него установлены все компоненты, и к нему прикреплено переднее колесо скутера).

Как демонтировать передний амортизатор

Чтобы демонтировать переднюю вилку скутера, необходимо снять переднее колесо. Для этого вкручиваются 2 болта на траверсе. Затем очень аккуратно следует вытянуть пыльник и стопорное кольцо. Для снятия последнего понадобятся специальные инструменты.

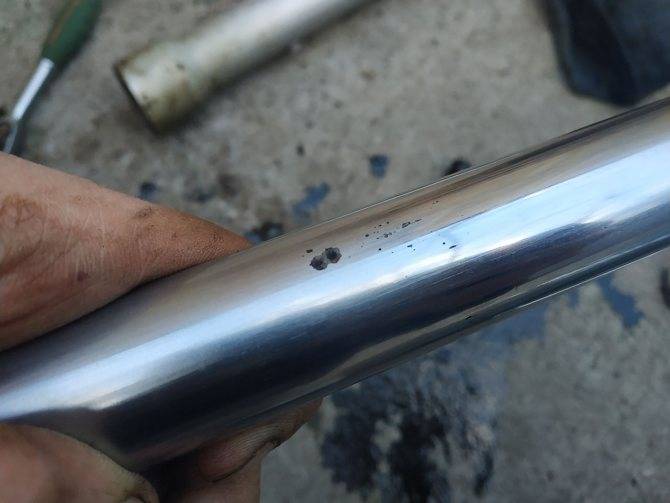

Иногда случается, что перо прикипает к стенкам стакана. Тогда поможет аэрозоль WD-40, который необходимо распылить внутри стакана и подождать час. После этого распыление повторяется. Если и после двух попыток сорвать перо не удалось, можно разогреть амортизатор феном, но перед этим обязательно демонтировать пыльник из резины.

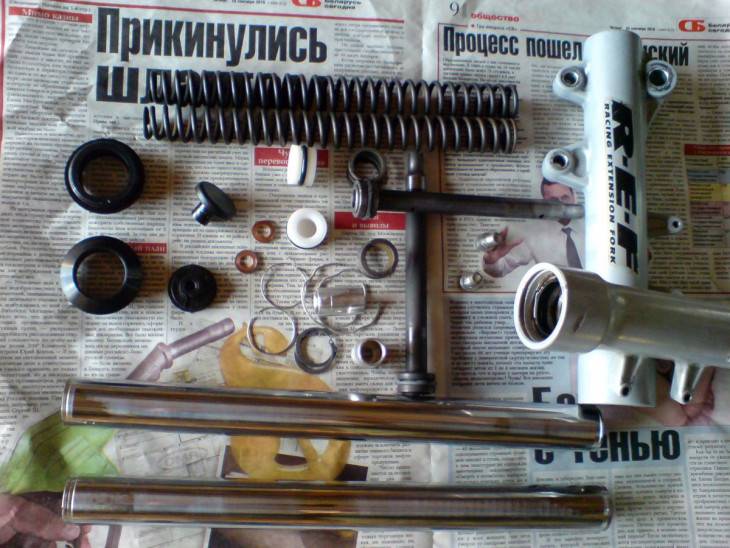

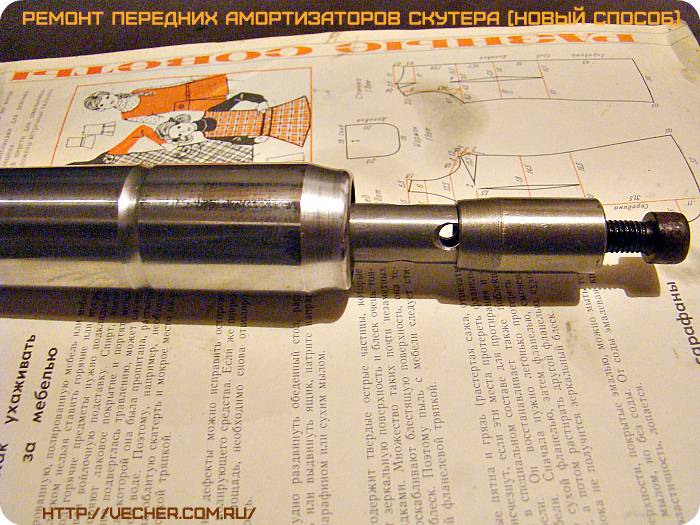

Вытащив все мотодетали, их необходимо промыть бензином, уделив особое внимание внешней части пера и внутренней поверхности стакана. Нельзя использовать наждачную бумагу, чтобы удалить ржавчину с перьев. Их после бензиновой чистки следует отполировать

Их после бензиновой чистки следует отполировать.

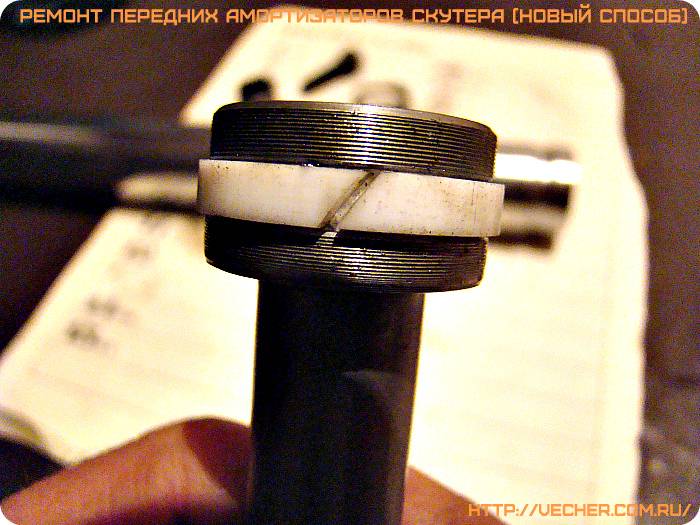

Обязательно необходимо оценить состояние втулок и пыльника: они обычно чаще других компонентов нуждаются в замене.

Отличие амортизаторов мотоцикла от автомобильных

Амортизаторы мото существенно отличаются от автомобильных. Это связано с тем, что автомобильные амортизаторы и упругие элементы представляют собой самостоятельные конструктивные узлы, а на мотоциклах указанные элементы объединены в один узел. В случае с мотоциклами, именно этот узел обобщенно и называется амортизатором.

Конструкция амортизатора мотоцикла включает в себя:

разделяющий поршень;
шток с поршнем и его направляющую;
рабочий цилиндр с нижней проушиной и с приваренным дном.

Амортизационная жидкость расположена в рабочей полости, другая полость под очень высоким давлением заполнена техническим азотом. Амортизаторы на мотоциклах работают по следующему принципу: сжатие подвески обеспечивает движение поршня вниз, после чего часть жидкости или газа течет под поршнем из полости через клапан в полость над поршнем. Клапаном является дроссельный канал, который закрывается поджатой пружиной тарелкой.

Стоит отметить, что еще в самом начале истории мотоциклов, таких конструкций не было и гасителями колебаний выступали фрикционные диски, которые плотно прижимались к друг другу. В современных мотоциклах данный принцип остался жить только в рулевых демпферах и далеко не у каждого мотоцикла.

На смену фрикционным устройствам пришли гидравлические газовые или газогидравлические современные устройства, которые значительно лучше. Абсолютно все современные устройства работают, как уже говорилось выше, по принципу пропускания жидкости или газа сквозь отверстия и зазоры крайне малых размеров. В данном случае, чем меньшего размера данные отверстия или зазоры, тем большее сопротивление оказывают газ или жидкость.

Кроме этого, подвеска мотоцикла также состоит из направляющего устройство, которое обеспечивает перемещение колеса в строго заданной плоскости. Подобные устройства работают с помощью телескопических труб и рычагов передних вилок, маятников, а также рычагов задних подвесок.

Из всего сказанного, стоит обратить внимание на то, что, так как амортизаторы являются именно теми узлами, которые обеспечивают гашение различных колебаний, то они являются одной из наиболее важных частей мотоцикла. Таким образом, их правильна и исправная работа обеспечивает безопасную езду на мотоцикле

Однако, к сожалению, амортизаторы на мотоцикле через несколько тысяч пробега или же в силу некоторых неблагоприятных обстоятельств, также могут выходить из строя и требуют незамедлительного вмешательства

Ведь проблема состоит в том, что с неисправные амортизаторы позволяют транспортному средству передвигаться, но это уже далеко не безопасно. Если возникли какие-либо проблемы с амортизаторами мотоцикла, то необходимо произвести ремонт мото амотризаторов

Однако, к сожалению, амортизаторы на мотоцикле через несколько тысяч пробега или же в силу некоторых неблагоприятных обстоятельств, также могут выходить из строя и требуют незамедлительного вмешательства. Ведь проблема состоит в том, что с неисправные амортизаторы позволяют транспортному средству передвигаться, но это уже далеко не безопасно. Если возникли какие-либо проблемы с амортизаторами мотоцикла, то необходимо произвести ремонт мото амотризаторов.

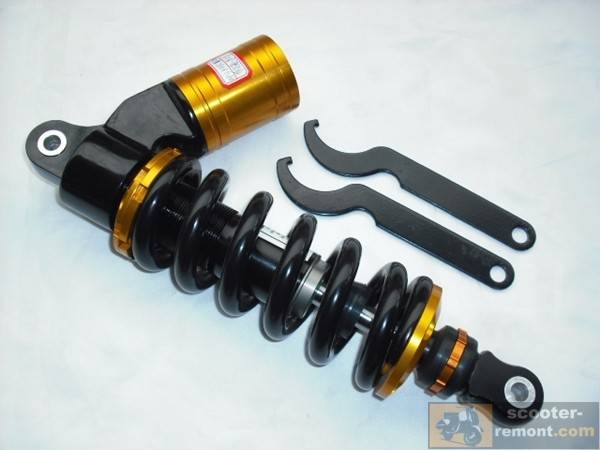

Задний амортизатор honda dio | «Скутерм»
