Как своими руками изготовить сцепку на мотоблок
Рассмотрим, как сделать сцепку своими руками. Самодельная сцепка для мотоблока потребует приобрести качественные металлические изделия, которыми могут выступать швеллеры, в них необходимо будет сделать несколько отверстий. Либо подойдут некоторые запчасти автомобиля (сцепку для прицепа можно изготовить из кардана). Если необходимо усиленное крепление, то оно должно быть крепче и больше, чем обычная разновидность.
Чертежи в интернете представлены разные, поэтому нужно выбрать подходящий именно вам. Для изготовления сцепки также понадобятся:
- крепления (стальные шпильки, болты);
- рычаг, позволяющий изменить положение прицепного устройства;
- сварка по металлу, чтобы прикрепить вал;
- дрель и сверло по металлу;
- рулетка или линейка;
- ключи для установки винтов.
Итак, универсальная сцепка для мотоблока включает в себя следующие составные части:
- Два одинаковых по размеру П-образных узла, один из которых оснащен 6 отверстиями, а другой — 8.
- Корпус (для создания которого потребуется сварка), имеющий 2 резьбы: М12 и М16 и соединительный элемент с одним из узлов.
- Рычаг регулировки, расположенный в корпусе и состоящий из винта, соединенного с кронштейном и рукояткой. При этом кронштейн должен быть направлен вверх или вниз и не создавать никаких помех при работе агрегата.
Как правильно расположить соединительный узел, нужно посмотреть в инструкции к агрегату.
Сцепка на мотоблок прикрепляется штырями, которые устанавливаются в проделанные отверстия в узлах, при этом по качеству они должны быть одинаковы с материалами, из которых изготовлена сама сцепка.
Сцепка к мотоблоку своими руками выполняется для присоединения не только прицепа, но и плуга, окучника и других устройств. При этом ее можно будет регулировать, подстраивая под определенное навесное устройство.
Перед тем как начать работу, устройство следует проверить, подтянуть все болты. Следует учесть, что сцепки-самоделки нетрудно изготовить самостоятельно, но лучше приобретать агрегат, подбирая на него весь комплект навесного и дополнительного оборудования сразу, либо же хотя бы убедиться в существовании таких устройств.
Рассмотрим, как подобрать сцепку на мотоблок Нева. Сейчас можно приобрести культиваторы различных производителей, отличающиеся весом, размерами, качественными и эксплуатационными характеристиками. Рассмотрим пользующийся особой популярностью у садоводов-огородников мотоблок «Нева», производство которого было запущено в Санкт-Петербурге еще в 2002 году на дочернем предприятии ОАО «Красный Октябрь», занимающемся производством авиатехники.
При производстве мотоблоков используются двигатели Subaru, Briggs Stratton, Honda, обладающие повышенным ресурсом и КПД, что способствует эффективному возделыванию почвы. Устройство обладает достаточно простой и понятной даже при первом использовании системой переключения передач. Для мотоблока Нева без труда можно подобрать различного рода навесное оборудование, производимое под конкретную марку.
Завод производит несколько моделей мотоблоков, при этом разделяет их на 2 большие группы, отличающиеся редуктором: классическим и Мульти АГРО.
Основной категорией пользователей мотоблоками являются пенсионеры, поэтому чаще всего приобретается одна из недорогих, но при этом облегченных и качественных моделей — МБ-Б6,5 RS Компакт, вес которого составляет всего 70 кг, хорошо подойдет для обработки песчаных, суглинистых почв.
Используя дополнительное навесное оборудование на агрегат, вы без труда справитесь с уборкой территории и с транспортировкой грузов даже на большие расстояния.
На мотоблок Нева данной модели желательно дополнительно приобрести опорное колесо, которое пригодится при установке на устройство грунтозацепов, а также для облегчения работы по рыхлению почвы за счет того, что оно не позволит мотоблоку «зарываться» в грунт.
Делаем платформу
Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.
Примерная схема работы
Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, ) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.
Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.
Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.
Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.
Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.
Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.
С каждым велосипедистом случалась подобная ситуация, когда требуется перевезти довольно габаритный или тяжелый груз, а разместить его на велобагажнике или самом велосипеде не представляется возможным. Или Вы хотите приобщить к велосипедным прогулкам Ваших детей… В подобных случаях начинаешь задумываться «а может стоит купить велоприцеп?», особенно когда такие поездки случаются довольно часто. Данная статья поможет Вам правильно выбрать прицеп для велосипеда. В ней мы постараемся подробно объяснить, какие бывают велоприцепы, способы крепления их к велосипеду, а так же плюсы и минусы разных конструкций. Напоследок мы поверхностно затронем тему, можно ли сделать велоприцеп своими руками, и приложим несколько чертежей самых удачных, на наш взгляд, конструкций.

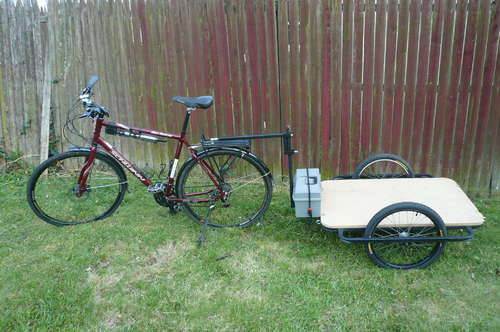

Изготовление велосипедного прицепа
Прицеп для велосипеда представляет собой следующую конструкцию:
- большая платформа 70*100 см
- кронштейны для крепления к автомобильному багажнику
- рама из стальных дюймовых трубок, на которую можно установить колеса диаметром до 29 дюймов
- место для крепления инструментального ящика
- регулируемое дышло, позволяющее прикрепить прицеп к любому велосипеду
Инструменты:
- болгарка с отрезным и шлифовальным дисками
- сверлильный станок с тисками или струбциной (не обязательно, но этот инструмент существенно упростит работу)
- сверла диаметром 6, 8 и 10 мм
- метчики
- центральный пробойник
- молоток
- сварочный аппарат
- брезентовые перчатки и сварочная маска
- рулетка
- фломастер
Материалы:
- стальная дюймовая труба квадратного сечения
- стальная полоса 50*4 мм длиной 30 см
- стальная полоса 25*4 мм длиной 30 см
- шпилька с резьбой длиной 4 см (ось втулки колеса старого велосипеда или болт без головки)
- две гайки диаметр 10, шаг 24
- четыре болта диаметр 6, шаг 20 длиной 5 см
- два болта диаметр 10, шаг 16 длиной 4 см с гайками и шайбами
- четыре болта с проушинами диаметр 8, шаг 18 с гайками и шайбами
- лист МДФ 70*100 см, толщиной около 18 мм (это может быть и любой другой материал, который вы сочтете подходящим для изготовления платформы)
- шаровой разъемный шарнир
- два велосипедных колеса с покрышками диаметром около 20 дюймов.
Технология изготовления прицепа для велосипеда
1. Изготовьте пластины для посадки оси колес. Эти пластины несложно вырезать из стальной полосы сечением 50*4 мм. Разрезать полосу на части проще всего с помощью болгарки с отрезным диском. Длина отрезков должна быть равной 75 мм. В результате должно получиться 4 одинаковые пластины.
С помощью линейки и фломастера наметьте центр каждой пластины, установите на отметку центральный пробойник и ударьте молотком. Установите деталь в тиски сверлильного станка. Просверлите по сквозному отверстию в каждой из заготовок, выставив минимально возможную скорость вращения. Выпилите болгаркой полоски от отверстий до одной из сторон пластины.
2. Сварите раму для велосипедного прицепа. Ее можно изготовить из дюймовой стальной трубы квадратного сечения. Приготовьте отрезки трубы нужных размеров и сварите детали рамы вместе.
3. Изготовьте дышло. Дышло — это узел, с помощью которого прицеп крепится к велосипеду. Дышло также можно изготовить из дюймовой квадратной трубы и стальной полосы 25*4 мм. Прикрепите этот узел к вертикальной трубке, закрепленной на раме, с помощью двух стяжных болтов. Верхний болт вставьте в отверстие, просверленное в двух стальных пластинах, которые образуют своеобразный хомут. Нижний болт закрепите перпендикулярно верхнему, чтобы он проходилсквозь нижний хомут, и вкрутите в отверстие, просверленное в вертикальной трубке рамы. Просверлив несколько отверстий, вы сможете регулировать высоту расположения дышла и использовать прицеп с любыми велосипедами.
4. Изготовьте платформу. Мы использовали для этого лист МДФ, но лучше выбирать водостойкий материал, так как при намокании МДФ начинает крошиться. Если у вас есть лист ламинированной фанеры, используйте ее. Из фанеры или МДФ выпилите полотно размером 70*100 см, разместите его на раме, разметьте, как лучше скруглить углы, где просверлить отверстия под всевозможные крепления.
5. Установите фаркоп. Для этого на вашем велосипеде должен быть багажник. На багажнике зафиксируйте часть разъемного шарнира с шаром. Вторую часть шарнира нужно закрепить на дышле.
6. Закрепите ящик для инструментов. Рама прицепа больше самой платформы, поэтому в передней части остается место для такого ящика. Проще всего закрепить его с помощью эластичного троса.

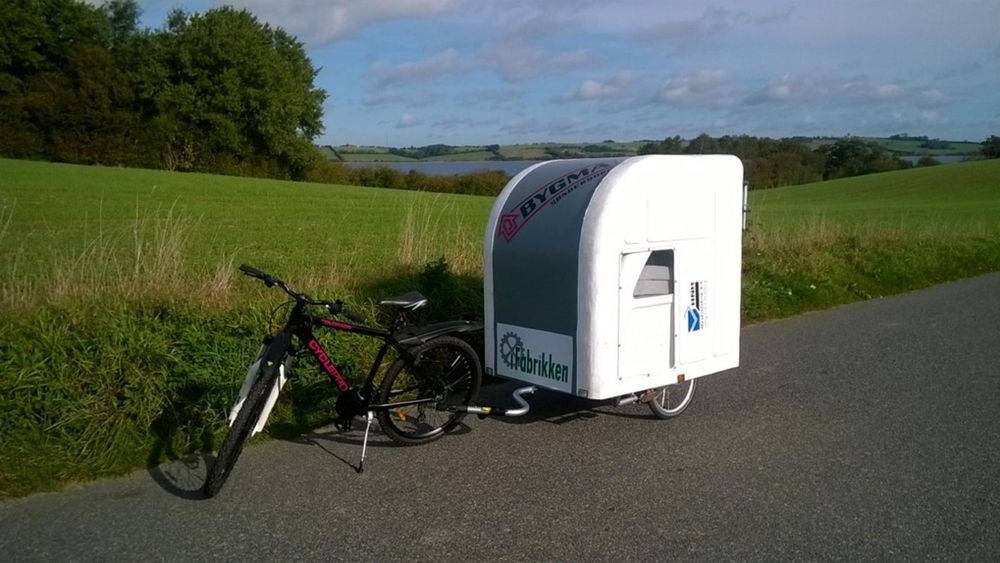

Велоприцеп – сделай велосипед грузовым!

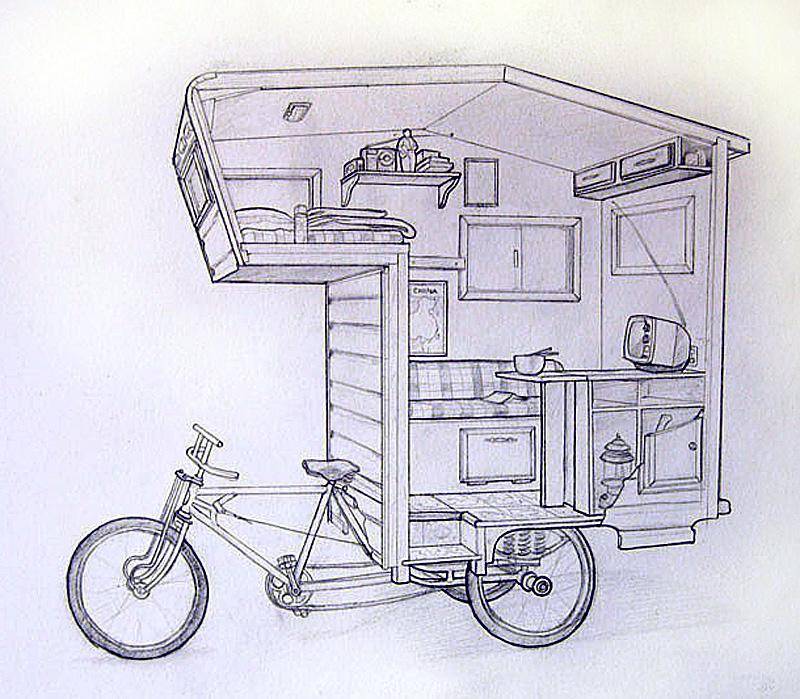

Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
Велосипедная люлька на дорогах: правила безопасности передвижения
С дополнительным грузом байк становится более опасным как для самого водителя, так и для других участников дорожного движения. Выходя с прицепом на дорогу, велосипедист должен удостовериться:
- в исправности всех креплений в прицепе;
- в надежности соединений труб дышла друг с другом и с велосипедом;
- в безопасном расположении груза.
Разрешенные габариты перевозимого груза в ширину – не более 0,5 м в каждую сторону. На прицеп желательно прикрутить светоотражающий элемент, если он самодельный.
Так или иначе, дополнительная тележка сзади ухудшает управляемость велосипедом, особенно на крутых поворотах. Общая скорость передвижения с прицепом должна быть ниже той, которой велосипедист придерживается обычно. Иными словами, велосипед превращается в тихоходное транспортное средство.
Велосипед и катящийся за ним прицеп могут стать нешуточной приманкой для собак. Все велосипедисты не понаслышке знают об их неравнодушии к двухколесному транспорту, а представьте, если они увидят четыре таких колеса? Нападение животных на велосипед отвлекает от управления, а может обернуться несчастным случаем. Помня об этом, выбираем безопасный маршрут. Неплохо иметь при себе защиту – электрошокер или перцовый баллончик.
Велосипедный прицеп – незаменимый помощник деловым велосипедистам, предпочитающих самостоятельно справляться с трудностями перевозки вещей. Он отлично послужит и для поездок на дачу, а также на участке. Более того, прицеп отдельно от велика можно применять в качестве тачки. Загорелись идеей приобретения велоприцепа? Тогда скорее в магазин или в мастерскую, чтобы сделать его самостоятельно.
Несмотря на рост популярности, велосипед до сих пор воспринимается как снаряд для занятий спортом или забава для детей и подростков. Но это в корне неверно, так как он способен выполнять многие функции, которые обычно возлагаются на автомобили. Велосипед в качестве дешёвого городского транспорта набирает обороты, а вот грузовые модели на дорогах бывшего СССР увидишь нечасто. Видимо, виновата в этом инерция мышления. Но в других странах специальный байк, перевозящий пассажиров или товары, вовсе не редкость, а обыденное явление. Существует большое количество различных грузовых аппаратов, конструкция которых адаптирована именно к этим целям, однако их применение оправдано далеко не всегда. Во многих случаях гораздо проще использовать специальный прицеп или тележку для велосипеда.
Как сделать фаркоп для прицепа в домашних условиях
В независимости от того, какую конструкцию Вы планируете собрать, неизбежно возникает вопрос выбора сцепного устройства прицепа. Оно должно обеспечивать подвижность в двух плоскостях и достаточную надежность, оставаясь простым в реализации. Пару вариантов сцепок мы уже рассмотрели, оценим возможные другие.
Вероятно, самое простое устройство представляет из себя шар, на который сверху надета труба. Тележка быстро отсоединяется от велосипеда, и ее удобно перекатывать вручную за изогнутый конец трубы. При этом существует опасность неконтролируемого разъединения сцепки во время движения.
Такое сцепное устройство напоминает фаркоп грузового автомобиля. Крюк с замком можно взять от негодного синтетического китайского троса (который легко рвется при попытке буксирования легкового автомобиля.) Такая сцепка быстро разъединяется, однако при движении издает стуки и скрипы.
Для изготовления более серьезного устройства потребуется сварка и пластиковые втулки. Основа конструкции – два сваренных крест-накрест патрубка и две вилки, то есть самодельный кардан.

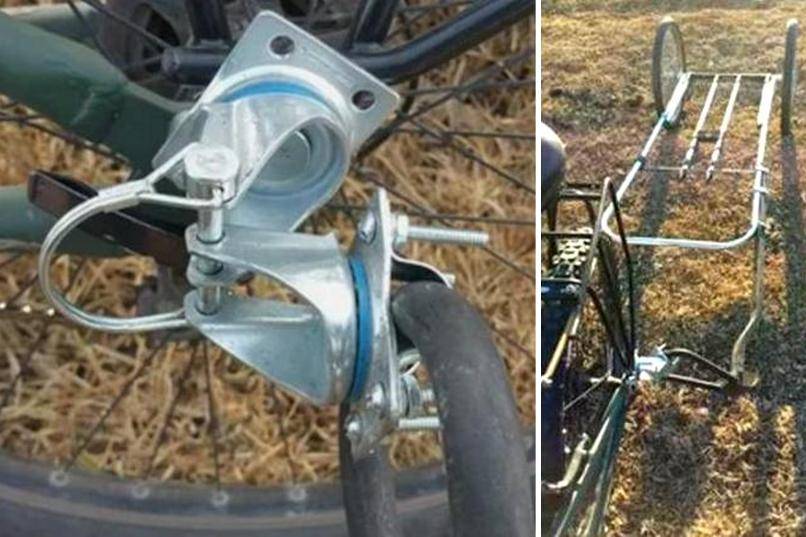

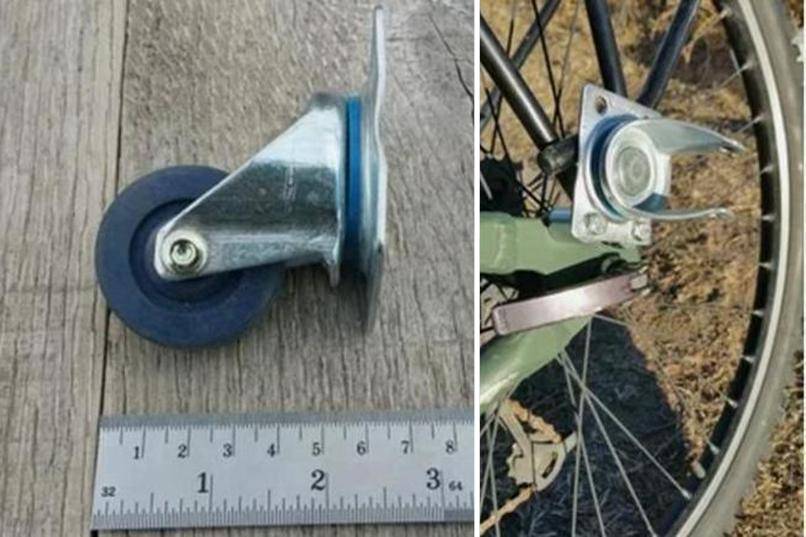

Оригинальная идея – изготовить велосипедный фаркоп из двух мебельных опор высотой 60 мм. Ролики из них удаляются, и один элемент крепится болтами с гайками к задней вилке велосипеда.
Второй элемент крепится к тяге прицепа хомутами и винтами с гайками. Между собой основания опор соединяются через отверстия для осей роликов с помощью штифта с быстросъемным шплинтом. Опоры вращаются вокруг своих осей и обеспечивают подвижность соединения в двух плоскостях.
Более того, в данном примере предусмотрена страховка на случай разъединения фаркопа во время движения. Она выполнена из велосипедного тросика с карабином, который цепляется за раму велосипеда.

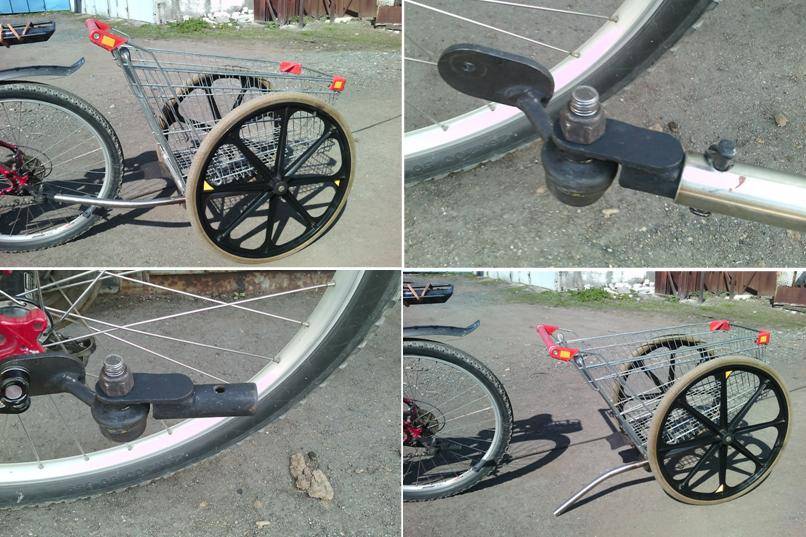

Этот велосипедный прицеп изготовлен на базе магазинной тележки с колесами от инвалидной коляски. Особый интерес представляет сцепка, изготовленная из шарнира тяги стабилизатора легкового автомобиля. Шарнир приварен к овальной пластине с отверстием, которая надевается на ось колеса. Сверху к шарниру крепится еще одна пластина, которая приварена к патрубку. На него надевается труба коляски, и соединение фиксируется штифтом со шплинтом. Получается очень надежно, но необходима сварка. Таким образом можно подобрать наиболее подходящее сцепное устройство для Вашего прицепа.
Устройство велосипедной тележки
Когда речь заходит о тележках для велосипедов, то между ними и прицепами обычно ставят знак равенства, однако это не совсем правильно. Оба эти понятия обозначают специальное приспособление, предназначенное для перевозки грузов или пассажиров, однако в их конструкции существуют определённые различия. Прицеп может иметь только одно колесо, а у тележки их должно быть как минимум два. Можно сказать, что любая тележка является прицепом, но далеко не каждый прицеп – это тележка. Одноколёсные трейлеры используются в основном туристами и путешественниками для перевозки багажа, а нас в первую очередь интересует их применение для более утилитарных и приземлённых целей.
Багажник для горного велосипеда
Итак, велосипедная тележка обычно имеет от двух до четырёх колёс, которые прикреплены к специальной раме. Такая рама может изготавливаться из металла, а в некоторых случаях – из дерева. Обычно в промышленных образцах используются трубы квадратного или круглого сечения из стали или алюминиевых сплавов. Дерево, благодаря своей дешевизне и лёгкости обработки, широко применяется в изделиях домашних мастеров.
Как правило, в конструкции прицепов используются велосипедные колёса со спицами, их диаметр не имеет особого значения и может быть самым разным. Некоторые модели комплектуются сплошными металлическими колёсами с цельными резиновыми шинами, похожими на те, которые ставятся на детские велосипеды и ручные тележки для багажа. Ось каждого колеса закрепляется в раме отдельно в специальных посадочных гнёздах, похожих на велосипедные дропауты. Общая ось для колёс используется редко.

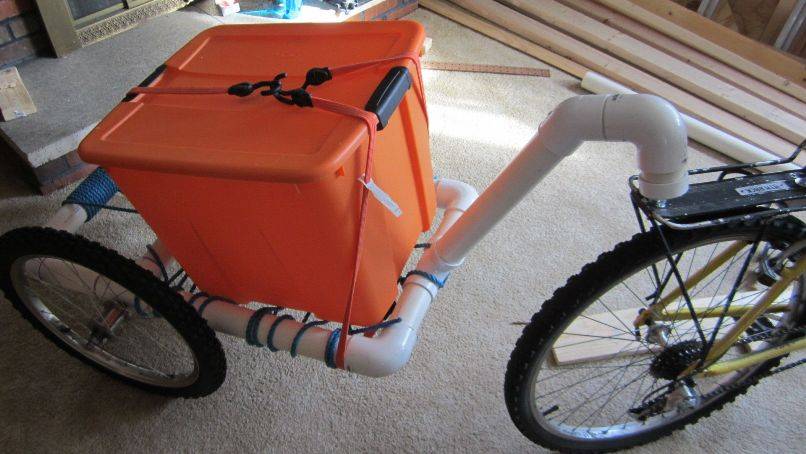

Тележка соединяется с велосипедом с помощью специальной жёсткой сцепки или дышла. Места крепления могут различаться в зависимости от конструкции прицепа. Самыми распространёнными являются подседельный штырь, задняя ось, верхние или нижние перья заднего треугольника, а также багажник. Фиксация производится с помощью шарнира или муфты. На некоторые модели устанавливается фаркоп. Многие самодельщики применяют цепи, тросы, кабели и другие импровизированные приспособления, однако такие крепления ненадёжны и могут представлять опасность.

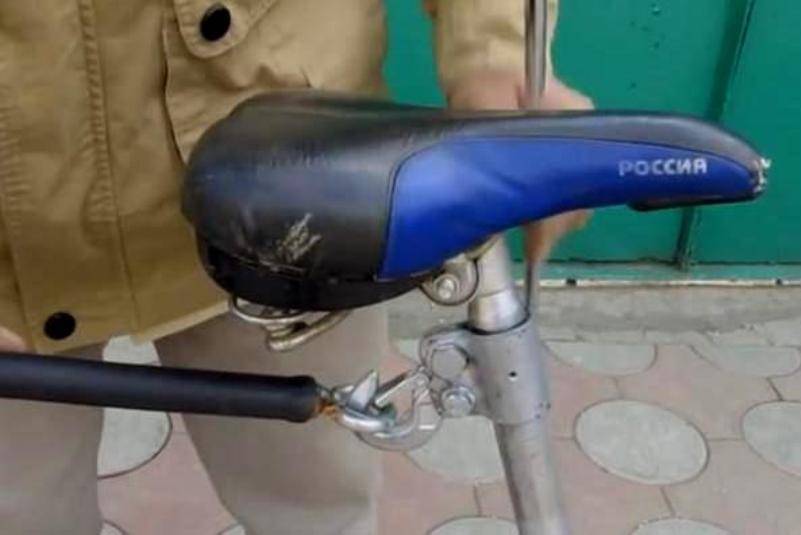

Крепление тележки к подседельной трубе
На многих прицепах устанавливаются крылья и брызговики для защиты груза и пассажиров от грязи и камней, летящих из-под колёс, а также амортизаторы.

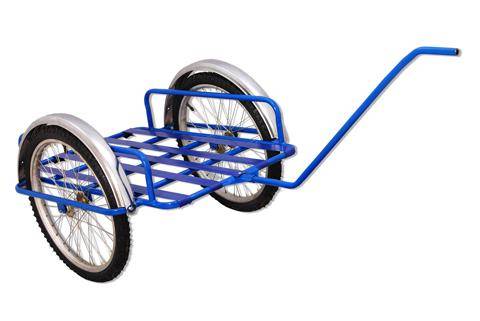

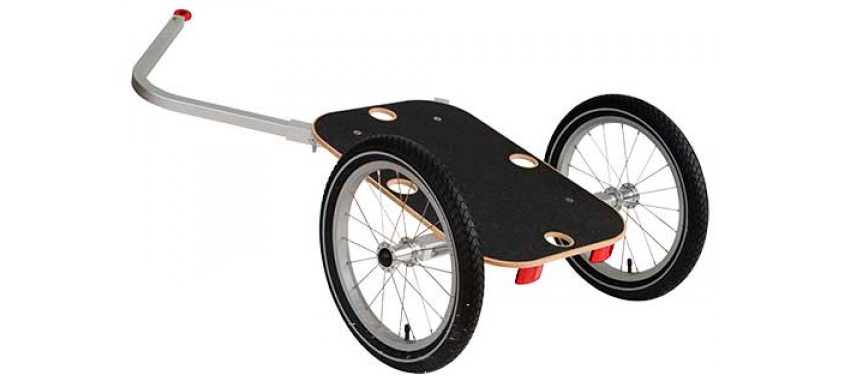

Грузовой велоприцеп и его конструкция
Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным
Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку
Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.
Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.
Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.

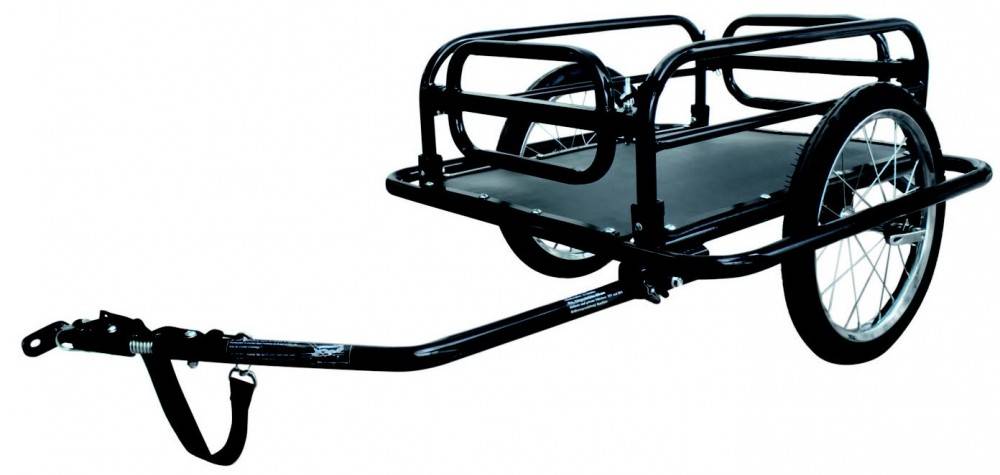

Виды велоприцепов:
- двухколесные;
- одноколесные. В основном используются для туристических поездок. Одноколесный велоприцеп является более маневренным и позволяет без проблем проехать по узким тропам и дорожкам.
Три базовые составляющие велосипедного прицепа:
- Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
- Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
- Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.
Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.
Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.
