Осмотр генератора скутера
Снимите опорную плиту или крышку генератора и попытайтесь найти любые сгоревшие или расплавленные провода, соединители проводов или электрические компоненты. Также найдите свободные, отсоединенные или поврежденные провода, или проводные разъемы. Потяните и надавите на все отдельные провода и проводные разъемы, чтобы убедиться, что они не ослаблены.
Принюхайтесь к регулятору скорости двигателя, чтобы убедиться в отсутствии запаха гари. Любые компоненты, которые выглядят сожженными или расплавленными, или имеют специфический запах, подобный сожженному пластику, почти всегда дефектны и должны быть заменены. Двигатели, которые пахнут гарью, должны быть заменены во избежание повреждения регулятора скорости. Сгоревшие или расплавленные провода, или соединители проводов указывают на перегрев двигателя, который может привести к тому, что пластиковая изоляция расплавит электродвигатели электромагнитными обмотками медной проволоки.
Если изоляция расплавится от медных обмоток, произойдёт короткое замыкание, которое приведет к полной поломке генератора. Короткое замыкание также может выжечь регулятор скорости, придавая ему слишком большое сопротивление, что заставляет его работать слишком интенсивно вплоть до перегрева.
Испытание двигателя электрического скутера
Данные об исправности электродвигателей, в большинстве случаев, получаются с помощью теста на торможение. Потребляемая мощность рассчитывается исходя из тока и напряжения. Во время процедуры испытания двигатель свободно ускоряется и останавливается до скорости без нагрузки. С момента инерции и ускорения вычисляется крутящий момент двигателя, а также задается мощность на всей скорости. Поскольку все время измерения, в зависимости от размера двигателя, обычно меньше одной секунды, у двигателя нет времени на прогрев. В это время он остается при комнатной температуре.
Проверьте аккумулятор на работающем скутере. Если скутер работает, на нем можно выполнить проверку батареи, полностью зарядив аккумуляторную батарею, а затем проверив, как долго аккумулятор не садится. Большинство электрических скутеров будет иметь диапазон работы около 30-45 минут. Если работа генератора длится менее 30 минут, то он изношен и может потребоваться его замена. Если генератор работает менее 20 минут, он умеренно изношен и должна быть заменен. Сильно изношенные генераторы будут работать только 5-10 минут.
Если у вас есть мультиметр и скутер в рабочем состоянии, можно проверить нагрузку на батарейный блок, полностью зарядив аккумуляторную батарею. Затем поднимите заднее колесо, подключите мультиметр к аккумуляторной батарее и дайте полному дросселю скутера во время зацепления, но не заблокируйте задний тормоз. Когда вы включаете задний тормоз, аккумуляторная батарея будет испытывать «нагрузку», и затем вы можете прочитать ее напряжение, чтобы определить, сколько он падает. Если аккумулятор находится в хорошем состоянии, напряжение падает только на несколько вольт, однако, если аккумуляторная батарея изношена, напряжение будет падать более интенсивно.
Батареи являются неотъемлемой частью работы электрогенератора. Без хороших батарей вы далеко не уйдете. Всегда используйте зарядное устройство, рекомендованное производителем. Это зарядное устройство должно иметь индикаторную лампу или датчик, который скажет вам, когда аккумулятор заряжен.
Если вы заметили, что ваша батарея больше не держит ту же сумму заряда, которая была раньше, это означает, что ваша батарея стареет, и вам нужно будет заменить её
Обратите внимание на коррозию и любые химические вещества, которые могут протекать из аккумулятора. Если вы заметили какие-либо утечки, немедленно замените батарею
Если вы видите коррозию на клеммах или разъемах аккумулятора, очистите коррозию
Не забывайте заряжать аккумулятор после охлаждения батареи. Это поможет продлить срок службы аккумулятора
Если вы видите коррозию на клеммах или разъемах аккумулятора, очистите коррозию. Не забывайте заряжать аккумулятор после охлаждения батареи. Это поможет продлить срок службы аккумулятора.
Покупка коммутатора
Приобрести коммутатор – это самый простой и быстрый выход, так как вы не тратите времени, усилий, да и стоимость данного механизма не так велика, чтобы сильно на нем экономить. Это действительно самый разумный выход, который можно придумать в той ситуации, когда у вас сгорел коммутатор
Однако, опять же, очень важно, чтобы вы все правильно проверили, не пользовались только тестером, а провели полноценную процедуру проверки коммутатора, чтобы с точностью можно было сказать, что причина заключается именно в нем. Иначе вы просто потратите деньги на новую деталь, но ваш скутер все равно не будет функционировать
вторник, 20 марта 2012 г.
FAQ: Часто задаваемые вопросы по ремонту SUZUKI Let’s.
Скутер не разгоняется быстрее 50 км/ч
Скутер не разгоняется быстрее 30 км/ч, глохнет, не держит обороты
NGK BPR6H или NGK BP6HS. Зазор между центральными электродами 0.6-0.8 мм (а так же их аналоги других производителей). Для того что бы выкрутить свечу необходим короткий свечной ключ. Найти свечу не сложно, от катушки зажигания (черная, расположена справой стороны мотора) к свече идет самый толстый провод, заканчивающийся резиновым наконечником, под ним как раз и установлена свеча.
Какое масло выбрать? Куда заливать? Сколько?
Для нормальной работы двигателя необходимо использовать только специальное двухтактное масло ( маркируется обычно 2Т ) причем важно, что бы на упаковке было написано, что оно предназначено для скутеров с раздельной системой смазки. При выборе масла, рекомендую руководствоваться здравым смыслом, помнить о том, что моторчик на Лет’се раскручивается до 7000 оборотов в минуту
Рекомендую выбирать между синтетическими и полу-синтетическими маслами от известных производителей. Пример: MOTUL 710 2T, LIQUI MOLY, CASTROL. И помнить, деньги сэкономленные на масле, придеться потратить на ремонт. Не стоит пугаться того, что 1л. масла стоит 10-15$ этого хватает на 1200-1500 км. Емкость маслобака 1,2 л. Пробка находится под сидением. Датчик на приборной панели начинает мигать, когда остается 300 мл. масла.
Что делать, если порвалась пружинка сцепеления? Не спешите ее выбрасывать и бежать в магазин за новыми. читайте статью https://www.let-s.ru/new/indexr5.html Пружинки можно подобрать и от Yamaha (3KJ, Jog), для стокового двигателя лучше брать самые мягкие, их же можно ставить и при тюнинге, подбирая необходимой жесткости. Подробнее https://www.let-s.ru/forum/viewtopic.php?t=4
Нужен короткий свечной ключ.
По бронепроводу нащупываем колпачек свечки.
Замена масла в редукторе, выбор масла.
Прежде всего, хочу отметить, что масло в редукторе нужно менять, и делать это регулярно через 10-15 тысяч км. пробега. Особенно рекомендую проделать эту операцию после покупки б\у скутера. Выбирать нужно из трансмиссионных машинных масел класса API GL-5 (80W90). Я предпочитаю Elf Tranself TYPE B 80W90 GL-5. Вот такое:
Поменять масло в редукторе не сложно, снимаем пластиковый кожух вариатора и находим два болта:
1- закрывает наливное отверстие. 2- сливное отверстие. Масло рекомендую менять после поездки, когда оно в редукторе теплое. Для этого откручиваем верхний болт (1) и нижний (2), из нижнего отверстия польется масло, запаситесь предварительно емкостью объемом 100 мл. слейте туда отработанное масло. закрутите винт №2, залейте в редуктор свежее масло через наливное отверстие (1). Удобнее это делать медицинским шприцом, вместо иголки на котором надет кусочек трубочки от капельницы. Заливать в редуктор нужно ровно 90 мл. ( о чем гласит надпись на самом редукторе), если вы перелили масла, дайте излишкам стечь через наливное отверстие (оно же является и уровнем). После замены масла закрутите болт 1.
Спасибо 20Vek за фотографию. Как снять ротор генератора? Простой способ снять ротор генератора: 1.Откручиваем гайку крепящую ротор. 2Находим два отверстия с резьбой на роторе и замеряем расстояние между ними. 3.Подбираем 2 болта(лучше шпильки,т.к. удобнее и безопаснее). Теперь нам понадобится металлический прямоугольник,толщиной 4-5мм,со сторонами 40х120мм.
Фотоотчет: Как проверить катушку зажигания CDI скутера?
Как проверить катушку зажигания скутера на исправность (на примере Honda Dio и Honda Tact)
Катушка зажигания на скутере является неотъемлемым элементом искрообразования. Работа скутера при неисправной катушке зажигания невозможна вообще или же возможна со значительными перебоями. Сегодня мы научимся проверять катушку зажигания скутера на исправность, дабы с точностью определить в нужный момент поломку.
В качестве подопытных скутеров, были взяты Honda Dio ( AF18, AF27) и Honda Tact (AF24, AF30, AF31), как самые популярные модели скутеров на нашем рынке. Отмечу сразу, что другие модели иных производителей комплектуют свои скутерыи похожими катушками, но показания могут отличаться, поэтому данные измерения можно отнести только к подопытным экземплярам.
Итак, для начала, нужно обзавестись качественным мультиметром. Чтобы добраться к катушке зажигания, снимаем унитаз, отсоединяем свечной колпачок от свечи и идем дальше от колпачка по высоковольтному проводу. Первый попавшийся электроприбор и является той самой катушкой.
На нашем скутере (Honda Dio или Honda Tact) к катушке подходит два провода, это обычное напряжение сети 12в. именно катушка преобразует в последствии это напряжение в несколько тысяч вольт, которые на свече создадут искру.
Отсоединяем провода с клемм и начинаем проверку.
Проверка сопротивления первичной обмотки катушки зажигания скутера
Отклонения от этих показателей позволяют полагать, что катушка зажигания неисправна.
Теперь проверяем сопротивление вторичной обмотки.
Проверка вторичной обмотки катушки зажигания на скутере
О том, как проверить катушку зажигания на других скутерах, вы сможете узнать в следующих уроках. Если у вас возникли сложности с ремонтом и обслуживанием вашего скутера, вы всегда можете задать вопрос в поле комментариев, или создать тему на форуме сайта. В таком случае, суть вашей проблемы рассмотрят не только администраторы, но и другие пользователи форума.
Проверка высоковольтной цепи
Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.
Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.
Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель. Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель
Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.
Проверка коммутатора
Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.
При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала
Что такое зажигание на опережение
От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.
Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.
Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.
Как установить угол опережения (видео)
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Более детальная диагностика
Чтобы избежать проблем с мопедом и полностью быть уверенным в исправности мотороллера, надо провести более полную проверку. Одной из главных характеристик исправного мотора скутера является нормальная компрессия. Об этом показателе состояния поршневой группы дальше.
Проверка компрессии скутера
- Откручиваем свечу зажигания (одновременно оцениваем ее состояние)
- Плотно завинчиваем компрессометр в отверстие для свечи
- Несколько раз нажимаем рычаг кикстартера, тем самым создавая давление в поршневой
Внимание! Во время диагностирования нельзя пробовать запускать двигатель скутера с помощью электростартера
Разница между стендом и вторым скутером
Допустим, вы задались вопросом о том, как проверить коммутатор на скутере 2Т. Вы прочитали данную статью и поняли, что простое использование тестера не даст вам результатов, которые вам необходимы. Поэтому вы встаете перед вопросом о том, обзавестись ли стендом, или же все же попробовать найти другой скутер для проверки. Многие люди склоняются ко второму варианту, так как он выглядит намного более простым и удобным. Однако вам все же стоит задуматься о первом, так как у него есть несколько существенных преимуществ. Одно из самых больших заключается в глубине проверки: если с помощью второго скутера вы просто сможете проверить функциональность коммутатора и некоторые детали его работы, то на стенде у вас будет полный размах возможностей. Все будет у вас перед глазами, вы сможете использовать тестер на любом элементе, устанавливать нужное вам количество оборотов, чтобы провести проверку на различных степенях нагрузки и так далее. Вы даже сможете проверять совместимость коммутаторов с катушками зажигания, а также придумывать любые проверки и тесты, которые позволит вам ваше воображение.
В общем, у вас будет полный полет фантазии. Вы получите ответ на вопрос не только о том, как проверить, работает ли коммутатор на скутере. Вы сможете получить ответ вообще на любой вопрос, который будет касаться вашего транспортного средства. Однако сразу стоит сказать, что если вы просто решили приобрести скутер на пару лет, чтобы потом пересесть на мотоцикл или машину, то не стоит тратить время и средства. Стенд больше подходит тем людям, которые уверены в том, что многие годы будут ездить на скутере.
Фотоотчет: Как проверить генератор скутера?
Просто так, без минимальных познаний в электронике, хотя бы на уровне школьной программы (как у меня) и простейшего тестер-мультиметра — проверить генератор у вас не получится, даже не мечтайте. Прежде чем браться за подобную работу, вы должны хотя бы уметь пользоваться тестером и понимать, что ток может быть переменным или постоянным, знать, что такое электрический импульс и что такое сопротивление. Знаете все это? Держали в руках тестер? Если да, то не будем медлить.
Проверку работоспособности генератора — следует начинать с измерения напряжения, которое собственно говоря генератор должен генерировать и передавать по проводам к потребителям. Смотрим где с двигателя выходит жгут проводов от генератора — двигаемся по нему, пока не дойдем до разъема, с помощью которого генератор подключается к бортовой сети скутера.

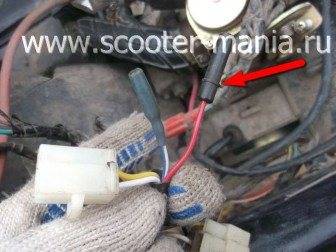

На подавляющем большинстве скутеров, разъем генератора выглядит примерно как на картинке. В общем разъеме, есть один штекер и два провода, которые подключаются в бортовую сеть скутера через круглые клеммы.
Штекер объединяет в себе разъемы двух основных обмоток генератора: Рабочей обмотки (желтый провод), которая обеспечивает работу фары, поворотников, подсветки и других потребителей. И управляющей обмотки (белый провод), управляющая обмотка обеспечивает контроль напряжения в основной обмотке генератора. То есть, при повышении напряжения в рабочей обмотке генератора выше заданных пределов, реле-регулятор напряжения, подает ток на управляющею обмотку генератора, за счет чего напряжение в рабочей обмотке генератора падает до заданного предела. При понижении напряжения — происходит обратный процесс.

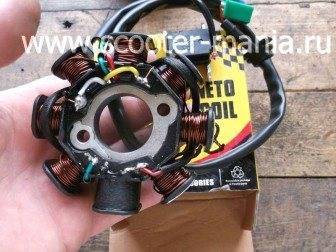

В данном генераторе основные обмотки намотаны толстым медным проводом на шести катушках.
Третья обмотка генератора, которую принято назвать высоковольтной либо наводящей и магнитоиндукционный датчик генератора, подключаются к бортовой сети скутера через круглые клеммы.
Высоковольтная обмотка генератора — обеспечивает генерацию высокого переменного напряжения (напряжение в этой обмотке может достигать 160 V и больше), которое напрямую поступает в коммутатор где оно выпрямляется, затем накапливается в конденсаторе и в определенный момент в виде импульса подается на катушку зажигания.
В данном генераторе высоковольтная обмотка намотана тонким медным проводом на двух катушках. Катушки высоковольтной обмотки снаружи тщательно изолированы.
Встречаются генераторы у которых высоковольтная обмотка намотана только на одну катушку.
Небольшое уточнение: системы зажигания в которых установлен коммутатор типа DC CDI, высоковольтная обмотка в формировании искрового заряда на свече зажигания не участвует, поэтому проверять ее нет смысла. Производители скутера устанавливают генератор с высоковольтной обмоткой, но не задействуют ее (имеются ввиду системы зажигания с коммутатором DC CDI). Она просто намотана на генератор и все. Скажу больше: из-за того, что обмотка во время работы генератора ни чем не нагружена, со временем она просто-напросто сгорает.

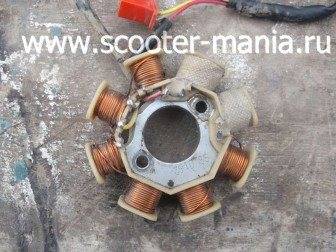

Пример генератора, на двух катушках которого намотана ни как не задействованная в работе высоковольтная обмотка. Я проверил эту обмотку — тестер показал обрыв цепи, что подтверждает вышесказанное.
Сопротивление наводящей обмотки генератора — всегда больше чем у остальных обмоток. Провод идущий от наводящей обмотки генератора, почти всегда имеет красно-черный цвет.
Магнитоиндкукционный датчик при прохождении мимо него специального уступа на роторе генератора — генерирует знакопеременный импульс, который открывает теристор через который конденсатор коммутатора разряжается на катушку зажигания.
Датчик собственной персоной
Уступ на роторе генератора
Провод идущий от магнитоиндукционного датчика почти всегда имеет бело-голубой цвет.
Небольшой ликбез: Торгаши и колхозные бивни, магнитоиндукционный датчик генератора, системы зажигания CDI — называют датчиком холла. Родные мои… Может хватит уже. Откуда эта безграмотность. Магнитоиндукционный датчик генератора, системы зажигания CDI, а именно об этой системе речь идет в этой статье — никакого отношения к датчику холла не имеет! И не слушайте вы этих торгашей и «гуру», которые утверждают обратное…
Настройка карбюратора в скутере Сузуки Сепия
Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор
Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике. В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress
В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress
Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора
В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.
