Пусковой обогатитель на скутере — устройство и принцип работы электроклапана

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

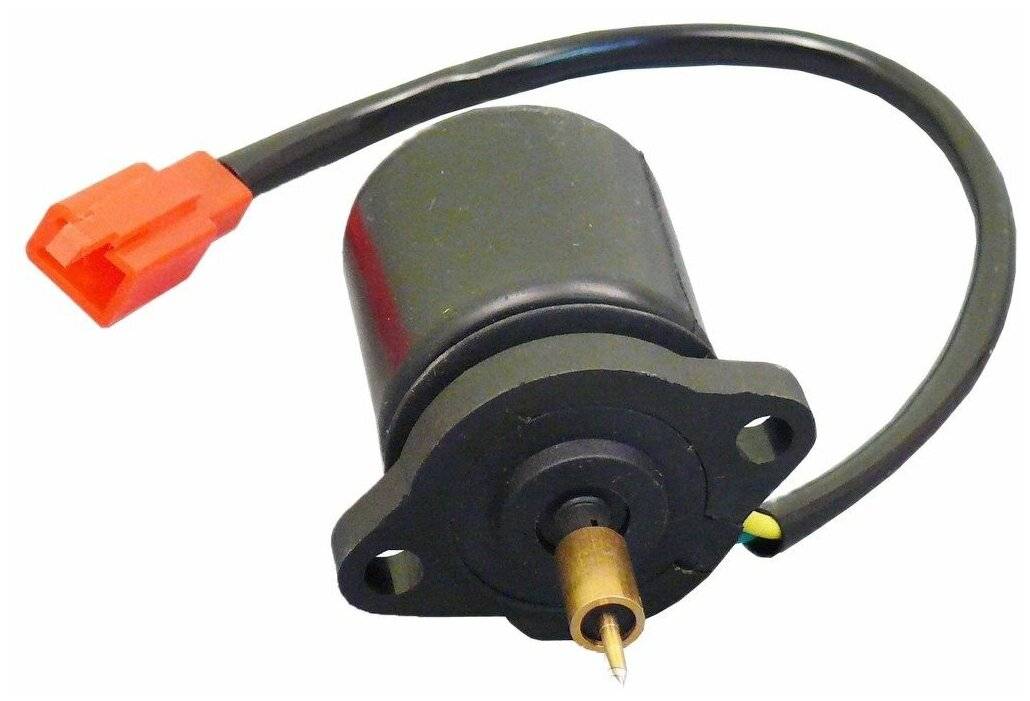

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года

Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы. Именно поэтому важно знать его устройство и уметь проверить работоспособность

Именно поэтому важно знать его устройство и уметь проверить работоспособность

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года

Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы

Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Настройка уровней давления включения и выключения насоса

Которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Почему прогорают клапана

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.

Основными причинами прогара клапанов двигателя являются:

• клапана сильно зажаты;
• изношена направляющая втулка клапана;
• изношен стержень самого клапана;
• двигатель работает на обедненной смеси (особенно при наличии ГБО);

Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

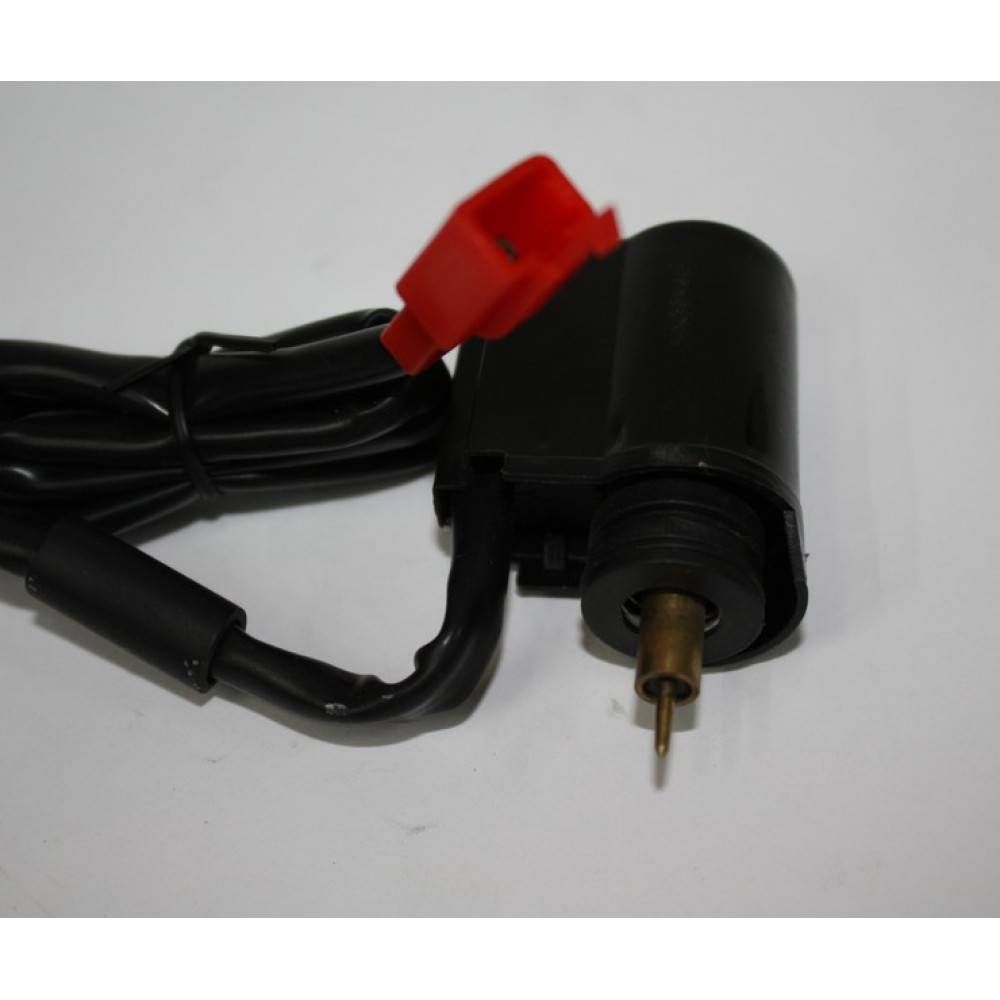

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

• удалить мусор с внутренних полостей;
• выставить уровень бензина в карбюраторе;
• настроить работу топливного клапана;
• проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя. До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Обогатитель в этом режиме выполняет функцию параллельного карбюратора – поступающее через жиклер, топливо перемешивается с воздухом и направляется к двигателю.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

В результате в теплое время года на горячем двигателе, не нуждающемся в обогащенной смеси, мотор при остывшем термоэлементе питается богатой смесью.

Ускорительный насос

Ускорительный насос предназначен для компенсации переобеднения смеси при резком открытии дросселя. Переобеднение возникает из-за резкого уменьшения разрежения вследствие резкого увеличения площади сечения диффузора. В результате этого наблюдается провал в наборе оборотов двигателем.

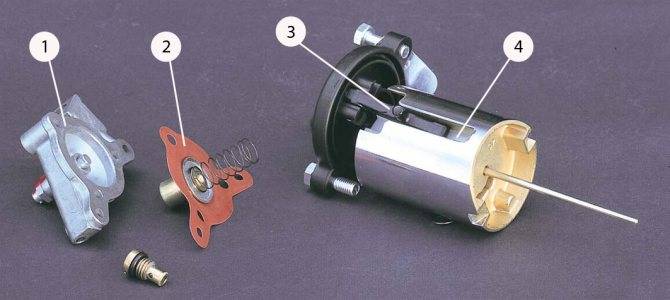

Общий вид диафрагменного ускорительного насоса. Цифрой 1 отмечен винт регулировки хода диафрагмы

Для устранения провала при наборе оборотов в конструкцию карбюратора вводят ускорительный насос, который впрыскивает строго определенное количество топлива прямо в диффузор карбюратора при резком открытии дросселя.

Ускорительные насосы бывают двух типов: плунжерные и диафрагменные. Ускорительный насос приводится в действие от дроссельной заслонки напрямую или через систему рычагов. Например, на карбюраторах Dellorto серий PHF и PHM диафрагменный ускорительный насос приводится в действие рычагом 3, скользящим по наклонной плоскости в специальном пазе 4 дроссельной заслонки. Когда дроссельная заслонка поднимается, рычаг скользит по наклонной плоскости паза, отгибается и нажимает на диафрагму.

Система привода диафрагмы насоса: 1 — корпус ускорительного насоса; 2 — диафрагма; 3 — рычаг; 4 — паз с наклонной плоскостью

Двигателю может быть необходимо обогащение в начальный момент резкого подъема дросселя или менее интенсивное, но более продолжительное обогащение на протяжении всего времени подъема. Изменяя угол наклона и длину наклонной плоскости, можно регулировать начало момента впрыска и его продолжительность. По-другому количество впрыскиваемого топлива можно регулировать винтом, задающим ход диафрагмы. Вращением винта по часовой стрелке ход диафрагмы уменьшается, что приводит к уменьшению количества впрыскиваемого топлива, вращение против часовой дает увеличение.

При неизменных прочих настройках насоса продолжительность впрыска можно регулировать жиклером, через который осуществляется подача топлива в диффузор. Большой жиклер дает меньшее время впрыска, маленький, соответственно, большее. Таким образом можно настроить подачу насоса под конкретные требования двигателя.

Жиклер ускорительного насоса: Жиклер в корпусе фиксируется специальным винтом 1, к которому есть доступ снаружи карбюратора, что позволяет легко производить замену в процессе настройки.

Проверка обогатителя

В том, что обогатитель нормально работает, можно убедиться, ели при пуске холодного двигателя он вначале работает на повышенных оборотах, а затем, через одну – две минуты, обороты падают до холостых.

Также, можно проверить обогатитель, сняв его с карбюратора, и подключив его контакты напрямую к клеммам аккумулятора, (полярность в этом случае не важна). Если при нагреве обогатителя его игла постепенно начинает выдвигаться, значит, обогатитель исправен.

Неисправные обогатители обычно заменяют новыми, но при подборе нужно учитывать, что обогатитель должен точно соответствовать карбюратору, установленному на двигателе.

Пусковой обогатитель, электроклапан — устройство, диагностика

Эта деталь мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без сложностей в любую погоду. Только благодаря ей скутер легко заводится с полоборота. Благодаря ей, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

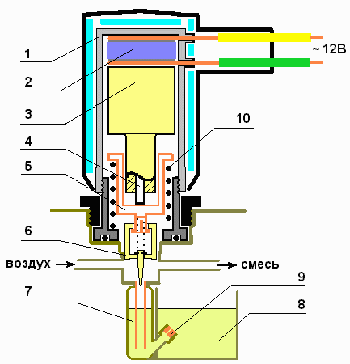

А теперь посмотрим на рисунок.

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы 1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск. 3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом. 4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы — как в п. 3. 5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы — также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года

Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы

Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Автоматический пусковой обогатитель скутера

Для того что бы, без проблем запустить холодный двигатель, нужна богатая смесь (много бензина и мало воздуха), а для работы двигателя в обычном режиме, нужна обычная смесь (оптимальное соотношение бензина к воздуху примерно 1:15).

На старых, скутерах, мотоциклах, автомобилях обогащение смеси при пуске холодного двигателя производили в ручную двумя способами: закрывали воздушную заслонку, тем самым ограничивая поступление воздуха в двигатель, либо опять же в ручную, открывали специальный канал в карбюраторе, через который и впрыскивалась дополнительная порция топлива.

Но в ручную открывать-закрывать не совсем удобно, и что бы автоматизировать этот процесс и придумали, автоматический пусковой обогатитель.

Как он работает?

Внутри корпуса обогатителя есть нагревательный элемент, через который после запуска двигателя начинает проходить электрический ток под действием которого происходит нагревания элемента и капсулы так как они соприкасаются друг с другом. Внутри капсулы есть специальный порошок который при нагревании расширяется и выталкивает шток вместе с иглой.

Вот как выглядит обогатитель в распиленном виде.

Теперь давайте рассмотрим как работает обогатитель в самом карбюраторе.

Когда вы запустили холодный двигатель (игла обогатителя поднята ) в диффузоре карбюратора создается разряжение которое через рубку засасывает топливо в колодец обогатителя, где оно смешивается с воздухом поступающим в колодец через воздушный канал и далее через основной канал в виде обогащенной пусковой смеси поступает в впускной коллектор двигателя.

После запуска двигателя по мере его прогрева элемент начинает разогревать капсулу и игла вместе с штоком постепенно выходит и перекрывает все каналы в колодце обогатителя тем самым прекращая подачу пусковой смеси в впускной коллектор двигателя.

Для наглядности подключаем обогатитель к аккумулятору и примерно через пять минут игла вышла и перекрыла все каналы.

В заключении вам будет показан способ как проверить работоспособность обогатителя.

Состояние обогатителя до запуска (двигатель холодный) подключаем к нему аккумулятор и через несколько минут игла должна выйти.

Как вам видно на фото игла вышла значит с нашим обогатителем все в порядке, а если игла не вышла значит обогатитель не исправен и подлежит замене.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Экипировка и пр.

Достаточно неудобств, при езде на скутере, причиняют различные насекомые. Они постоянно стремятся разбиться о забрало шлема и засохнуть на нем всерьез и на долго. На этот случай, а также для защиты стекла шлема от воды, грязи и запотевания может очиститель забрал шлемов. Для любителей кожаной экипировки существуют средства по уходу за кожей. Это лосьоны которые делают кожу мягче, не дают ей пересыхать и растрескивается, защищают кожу от воды и улучшают внешний вид. Обработанная таким лосьоном кожа очищается и выглядит как новая.

Для любителей тканевой одежды существуют различные средства пропитки одежды и тентов. Они спасут Вас от промокания и грязи в непогоду, сохранят воздухопроницаемость и мягкость ткани, предотвращают образование масляных и жирных пятен. Подходят такие аэрозоли не только для ткани, но и для пропитки замши.

В вашем браузере отключен JavaScript

Те скутеристы, которые были знакомы с «советской» мототехникой, помнят, что запуск холодного двигателя какого – нибудь «Минска» или «Карпат», был не такой уж и простой процедурой, требующей определенной подготовки и навыков. Например, нужно было открыть топливный кран, утопить поплавок поплавковой камеры карбюратора, нажав специальную кнопку, подождать, пока камера заполнится бензином, прикрыть воздушную заслонку карбюратора, чтобы обогатить топливную смесь, и, лишь после этого, можно было включить зажигание и попытаться запустить двигатель. После прогрева мотора, воздушную заслонку нужно было открыть.

Со скутером все гораздо проще, так как практически все вышеописанные процедуры выполнять не нужно. Топливный кран, или топливный насос срабатывает автоматически, как только начинает вращаться коленвал мотора, а пусковой электрический обогатитель, который некоторые скутеристы называют «электроклапан карбюратора», автоматически обогащает топливную смесь во время пуска холодного двигателя. Как раз о пусковом обогатителе и пойдет речь дальше.

Как можно было понять из вышеизложенного, пусковой электрический обогатитель играет роль своего рода воздушной заслонки. Пока двигатель скутера холодный, игла обогатителя находится в верхнем положении, оставляя открытым канал, по которому дополнительная порция бензина может поступать в двигатель. То есть, пока игла обогатителя находится верхнем положении, в двигатель будет поступать обогащенная смесь, что обеспечивает лучший пуск холодного мотора. Далее, когда двигатель начинает работать, генератор также начинает вырабатывать ток. Обогатитель подключается именно к генератору, а не к аккумулятору скутера, поэтому, как только генератор начинает работать, в обогатителе начинает нагреваться специальный термоэлемент (он имеет форму небольшого диска, размером с таблетку). Термоэлемент нагревает небольшой резервуар – капсулу, содержимое которой расширяется при нагреве и выталкивает иглу. Игла опускается, и перекрывает доступ для дополнительной порции бензина. С этого момента, мотор начинает работать в обычном режиме, на наиболее экономичном, несколько обедненном составе смеси. При остановке мотора, игла снова подымается вверх.

Работу пускового электроклапана можно заметить по изменению работы мотора – сразу после пуска он работает на повышенных оборотах, а через некоторое время, когда клапан закрывается, мотор начинает работать на нормальных холостых оборотах. Кстати, по этому признаку, в некоторой степени, можно определить, работает электроклапан, или нет.

При отказе обогатителя, если игла будет все время в верхнем положении, мотор будет постоянно работать на обогащенной смеси, что очень не желательно, так как это не только увеличивает расход топлива, но и нарушает нормальную работу мотора.

Чтобы проверить исправность пускового обогатителя, нужно отсоединить от него провода питания, и, вначале, проверить, подается ли на них напряжение. Подсоедините к проводам, к которым подключается обогатитель, мультиметр, настроив его на режим замера переменного напряжения (напоминаем, напряжение на обогатитель подается от генератора переменного тока). Далее запускаем двигатель, и смотрим на показания мультиметр. Если мультиметр показывает примерно 9 – 12 В, то, все в порядке, генератор подает напряжение на пусковой обогатитель. Теперь нужно проверить сам обогатитель. Снимаем его с карбюратора, подключаем отключенные перед этим провода питания и снова запускаем мотор. Правда, теперь с пуском мотора могут возникнуть проблемы, так как мы отсоединили от карбюратора обогатитель. Чтобы облегчить запуск, можете закупорить тряпочкой заборное отверстие на корпусе воздушного фильтра, таким образом, обогатив смесь. После пуска мотора, отверстие откройте

Как только мотор начнет работать, обратите внимание на иглу пускового обогатителя – она должна начать постепенно выдвигаться, а сам корпус обогатителя может стать теплым. Если в течение 4 -5 минут игла не выдвигается, и корпус электроклапана не нагревается, значит, обогатитель неисправен, и его необходимо заменить. Проверить обогатитель можно таким же методом, но, подключив его не «штатным» способом, а напрямую к аккумулятору скутера

Проверить обогатитель можно таким же методом, но, подключив его не «штатным» способом, а напрямую к аккумулятору скутера.

При покупке нового пускового обогатителя – электроклапана, обязательно обращайте внимание на то, чтобы он подходил к вашей модели скутера, вернее, в карбюратору, который установлен на скутере

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

• при работе двигателя на холостом ходу;
• при торможении двигателем;
• после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин – потухнуть. При снижении до 1900 Об/мин – вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Давайте рассмотрим принцип работы и особенности каждой из этих систем обогащения.

Ручная система обогащения, требующая точной настройки, громоздка в эксплуатации. Чтобы запустить двигатель скутера после ночной стоянки, необходимо нажать рычаг на руле, который передает питание на движок через трос. После запуска, прогрева и доведения устройства до рабочей температуры необходимо вернуть рычаг ручной заслонки в исходное положение, чтобы вернуть регулятор громкости и иглу в исходное положение. Опыт использования скутеров показал, что эта система имеет некоторые трудности.

Большинство современных мопедов имеют автоматический пусковой конденсатор

Автоматический

Конденсатор автоматического запуска, также известный как термоэлектрический клапан, устанавливается на большинство современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпус, в котором находится электромагнитный клапан,
• керамический нагреватель, который работает от встроенного источника питания,
• пружинный привод с поршневым штоком, соединенным с толкателем и дроссельной заслонкой.

Устройство подключено к воздушной магистрали, которая насыщает бензин из дополнительной поплавковой камеры перед его подачей в камеру сгорания цилиндра. Следует отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры, дополнительную и основную, которые соединены стартером.

Небольшая трубка из дополнительной поплавковой камеры соединена со смесительной камерой, которая отвечает за подачу воздуха и бензина в двигатель. Поперечное сечение смесительной камеры закрыто амортизатором, конструктивно напоминающим дроссельную заслонку карбюратора. Когда дроссельная заслонка опускается, подпружиненная игла смещается, закрывая канал подачи топлива. Корпус электромагнитного клапана теплоизолирован и окружен резиновым корпусом. Все современные скутеры имеют аналогичную конструкцию термоэлектрического клапана.

Пусковое обогащение без электроподогрева устанавливается на старые модели скутеров

Более старые модели скутеров оснащены пусковым обогатительным устройством без электроподогрева. Тепло передается к приводу через теплопроводящий медный цилиндр, соединенный с двигателем скутера. Вместо порошкового привода установлен мембранный привод. Впускной коллектор головки блока цилиндров соединен с той же полостью.
