Разборка и ремонт амортизаторов передней вилки Honda DIO AF-18/25/27/28/34

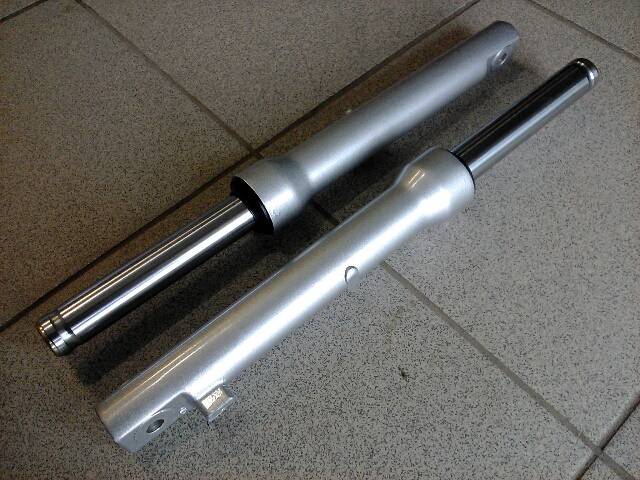

Конструкция простая до безобразия! Но вполне работоспособна, при новых втулках, пыльниках, целых пружинах и наличии (в нежадном количестве) солидола (как по мне так она ни чем не хуже ТАКТовской). Разборка не сложная. Сначала амортизаторы вилки надо снять, для этого необходимо выкрутить два болта из траверсы, на каждом пере, и вынуть амортизатор из траверсы.

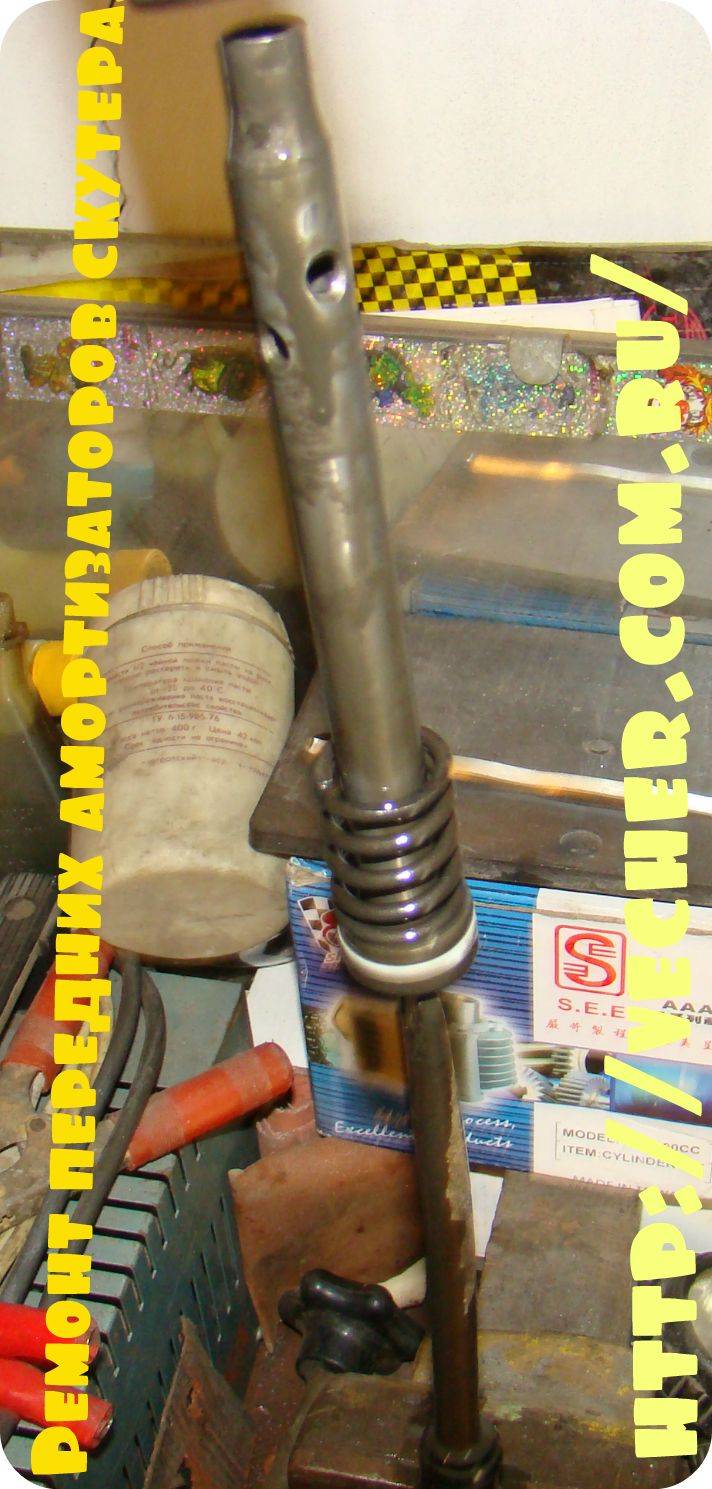

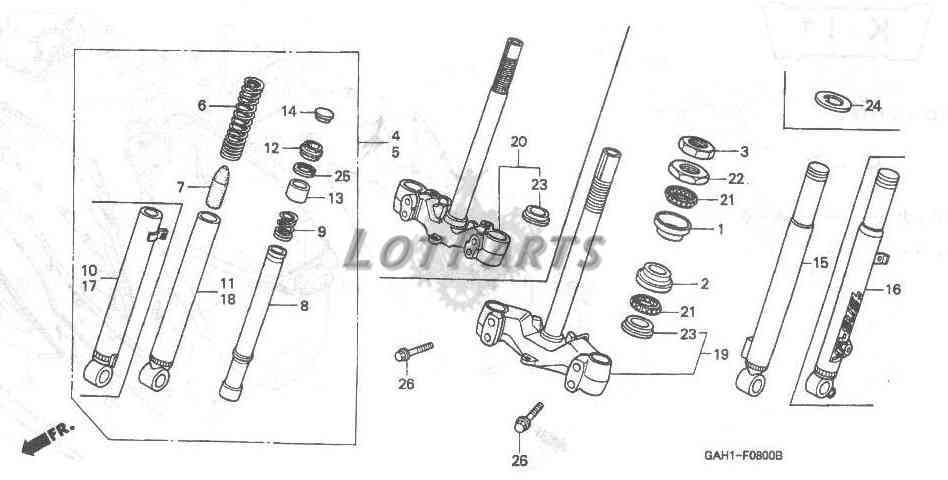

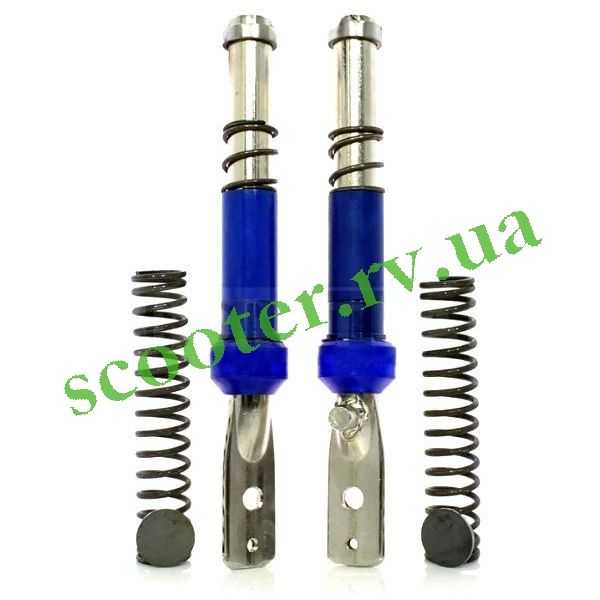

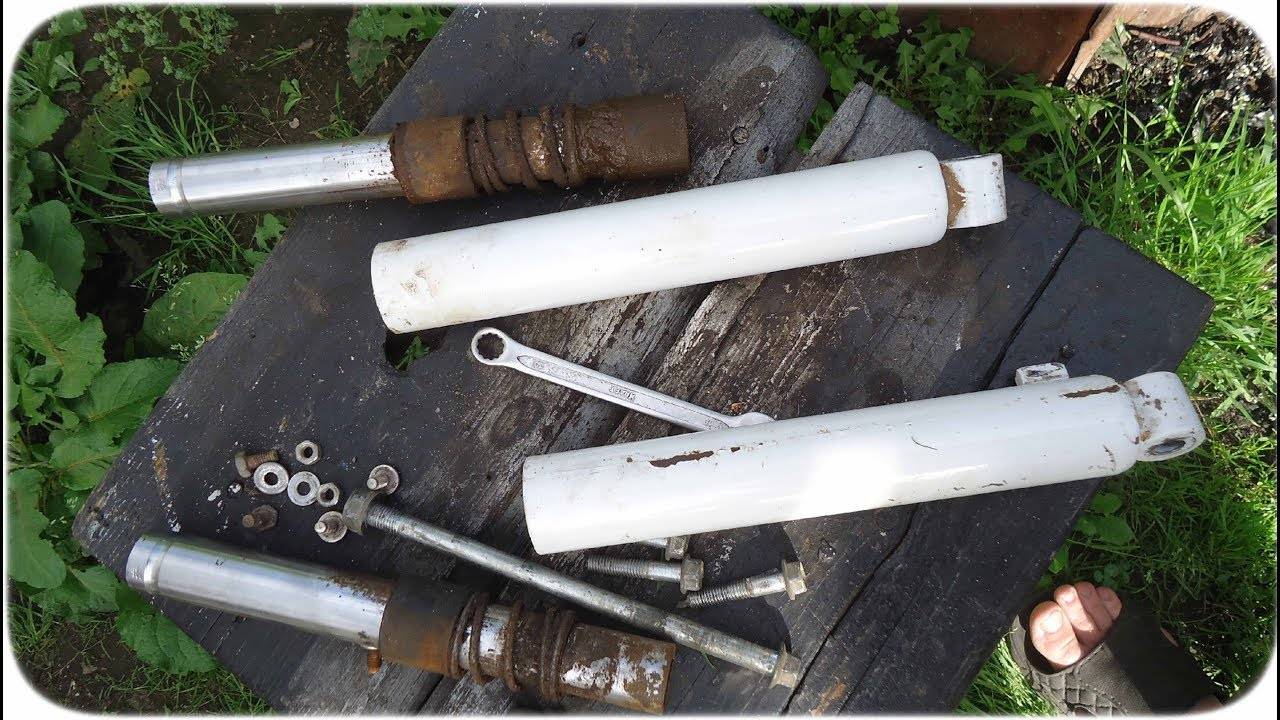

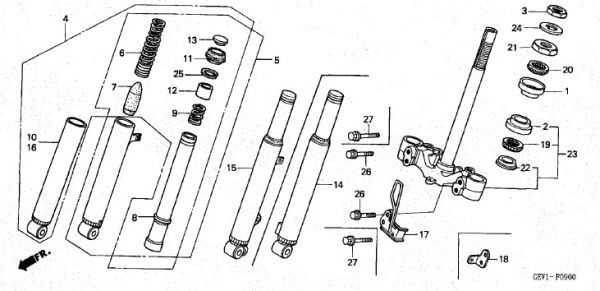

Амортизатор состоит из стакана (10), двух втулок верхней (проходной (5)) и нижней (глухой (8)) из фторопласта (копролона), резинового отбойника (9), стопорного кольца (4), пыльника (3), пробки (1), двух пружин (6), наваренного на перо стопора для пружины (7) ну и пера(2). Для разборки снятого амортизатора необходимо вынуть пыльник и стопорное кольцо и если с первым проблем не будет, то со вторым, возможно, придется повозиться. На концах стопорного кольца есть два ушка, в них я вставлял два шила, сдавливал и вынимал кольцо. После чего перо должно спокойно выйти из стакана, но бывает что верхняя втулка, прикипает к стакану и не дает вынуть перо. Здесь может помоч как WD так и небольшой нагрев. Мне, к примеру, в одном амортизаторе пришлось ее разбивать и вынимать кусками. После разборки остается лишь оценить степень изношенности деталей (заменить при необходимости), вычистить амортизатор от грязи, набить солидолом и собрать в обратной последовательности. Для ремонта моей Хонды Дио понадобились новые пыльники, пробки и втулки. Втулки были выточены знакомым токарем по 5 грн. за штуку материал (был выбран копролон как более износоустойчивый материал) обошелся в 35 грн. После ремонта вилка стала просто неузнаваемой и по мягкости ничем не уступала Хонде ТАКТ. Эффект ремонта постепенно стал теряться после 3500 км пробега по дорогам Киева. !!! Грязь страшный враг этих (и не только) амортизаторов, следите за состоянием пылезащитных пробок и пыльников. Размеры подобранные опытным методом для копролоновых (фторопластовых) втулок (моей легендарной HONDA DIO AF-25):

Наименование	размер (мм.)
Внутренний диаметр стакана	35,4
Внешний диаметр верхней втулки	35,3
Внутренний диаметр верхней втулки	27,5
Высота верхней втулки	30
Внешний диаметр нижней втулки	34,8
Внутренний диаметр нижней втулки	27,2
Высота нижней втулки	30
Толщина дна нижней втулки	5
Отверстия в нижней втулке	2,5 — 3,2

Полезные советы от тех кто сталкивался с ремонтом вилки: Намучился вытаскивая верхние втулки. Если кому интересно, вот метод как снял я. Снимаете амортизаторы, потом нагруваете на газе верх стакана до момента когда там начинает все кипеть и шипеть. Мопед ставите на подножку и её фиксируете. Под дно спереди подклаываете кирпичи, чтобы заднее колесо упиралось в пол. Как только нагрели один амортизатор, вставляете его на место, слегка зажимаете. В низ там где крепится колесо вставляете вал и дежась за руль становитесь на него. Можно чуть-чуть попгрыгать или тянуть руль на себя (вверх) стоя на валу. Закипевшие втулки вылетаю моментом.

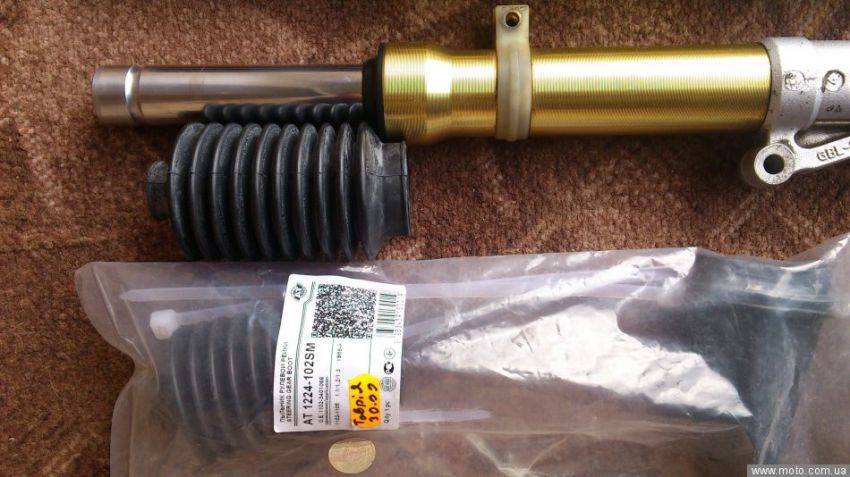

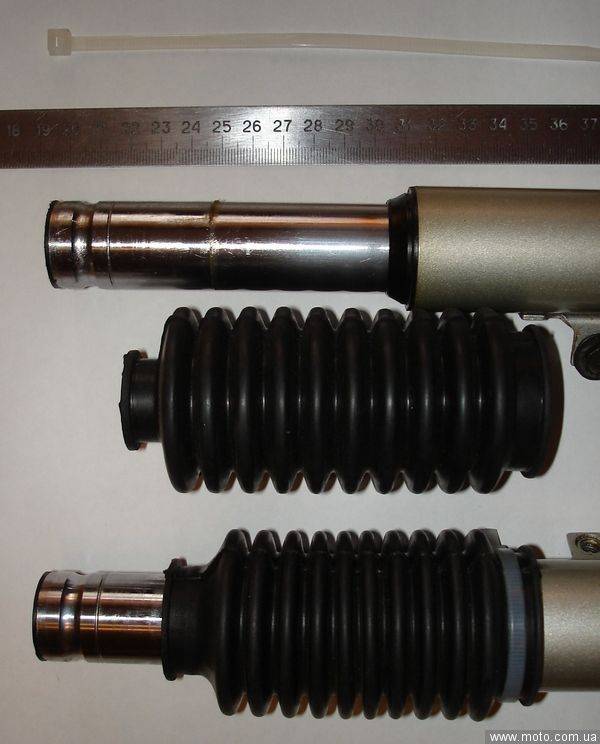

ПЫЛЬНИКИ ВИЛКИ Honda dio — лучше всего практика доказала,(украинский авто пром ЗАЗ ,пыльники рулевой колонки таврия+2металическиххомута+2пластмасовых хомутика )

Хочу добавить небольшой совет как доработать конструкцию. Те кто не первый раз меняли втулки заметили, при износе втулок появляется люфт пера в пыльнике. В результате пыльник быстро изнашивается а затем и вылетает. После этого стакан начинает наполняться водой и грязью. И через недолгое время нужно снова менять весь набор. Для предотвращения всего этого я поставил вместо пыльников гофрированные куски шланги со старого пылесоса, предварительно вытащив из него стальную проволоку. Оболочка у него резиновая. Надеюсь мой совет будет полезен многим.

Снимал и одевал стопорные кольца в одиночку довольно быстро. Заранее скажу, что амортизатор был не закисший и была возможность его сжать. Сжал аморт, уперев его в пол, а верхнюю часть завел под петлю ворот (дело было в гараже, можно использовать любую выступающую конструкцию). Предварительно подобрал необходимое рассояние путем подкладывания деревяшки. В итоге аморт оказался зажат в сжатом состоянии, на стопорное кольцо больше не давила верхняя втулка и его можно было без риска для жизни снимать. Снял его, подцепив за ушко колечка изогнутой тонкой проволокой (разогнул большую скрепку) и вытянул ее пассатижами — вышло легко, главное тянуть в верх и немного всторону, чтобы зацепленная сторона колечка вышла из пазов. Ну а далее — главное безопасно вытащить аморт из ниши, чтобы он не выстрелил, и можно его разбирать Ставил кольцо аналогично зажав аморт под петлей ворот, колечко одной стороной завел в стакан до паза, и постепенно отверткой продавил его весь до паза. Писал больше чем все дело занимало на практике

Скутер Honda Dio. обзор, ремонт, тюнинг

Скутер Honda Dio а именно af-18, af-27, af-28, af-24, af-35, af-56, af-62, наиболее оптимальным для нашего рынка по соотношению цена-качество является модель Honda Dio af-34.

Вообще, именно эта модель вывела скутеры Honda на шаг вперед, по сравнению со своими конкурентами, взорвав рынок новой волной в 1994 году. Все расчеты инженеров до малейшей детали в нем выполнены в идеале, практически модель полностью переработалась, в сравнении со своим младшим братом, Dio af-27, переняв лишь самые лучшие черты. Как и в предыдущей модели, эта имеет невероятно жесткую раму, ни один скутер конкурентов не может предложить такое.

Я не видел ни одного скутера Honda Dio с перекошенной рамой в параллели с аммортизатором, то есть на многих китайских скутерах, вы можете увидеть, что та сторона задней части скутера, которая не подпирается аммортизатором, гнется под нагрузкой вниз.

Именно жесткая рама и невероятно качественный двигатель прославили эту модель.

Отдельное слово о пластике, идеальное качество пластика и стыков не меняется с годами, есть скутеры 1994 года, которым уже 17 лет, с идеальной подгонкой стыков, что при малейших деформациях рамы, было бы невозможно. Этот скутер идеален для города, для путешествия в одиночку, даже на дальние расстояния, и даже если случатся какие-либо поломки, а вы имеете навыки ремонта, исправить все можно в дороге, так как аппарат очень продуман в плане легкодоступности всех важных узлов.

Следует упомянуть, что с запчастями у вас никогда не будет проблем, именно на модель Honda Dio af-18-27, и af-34 на прилавках магазинов вы найдете самый широкий ассортимент деталей и облицовки. А это очень важный момент при выборе скутера

Обратите внимание, что запчасти на Dio af-34 не подходят от младшего брата, поэтому при покупке уточняйте вашу модель Honda Dio

Но и на этом аппарате не обошлось без недостатков. Очень уж капризная передняя вилка, которая требует ремонта каждый сезон. Но почему инженеры не продумали такой уж очевидный момент, скажете вы. Все довольно просто, в Японии, для которой выпускался этот скутер, идеальное покрытие и чистота дорог. Пыль на дорогах каждый день вымывается специальной техникой, и предусмотрено это все властями Японии. Этот порядок отработан годами, поэтому инженеры не задумывались о таких экстремальных условиях, в которых находятся скутеры у нас. Постоянные ямы на дорогах, постоянная грязь, а также вы можете представить, что переживает вилка скутера в сельской местности.

Постоянный экстремальные нагрузки на вилку изнашивают пыльники, во внутрь перьев попадает грязь, которая приводит к скорому износу деталей вилку и заклиниванию. После этого передний аммортизатор не выполняет своих функций в принципе, и вы ощущаете руками все неровности наших дорог. Порой это единственный минус этого скутера, но минус только у нас, в Японии же это просто не актуально. Отличный выбор для понимающих покупателей. На данный момент, если бы передо мной стоял выбор одноместного скутера до 50 куб.см. я бы выбрал именно Honda Dio af-34.
