Размеры ремней вариатора скутера

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя. Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве

Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

г. Барнаул ул.Попова, 256/2

Вариатор — вид механической передачи, которая имеет возможность плавно менять передаточное отношение (отношение частоты вращения ведущего элемента механической передачи к частоте вращения ведомого элемента). Вариаторы применяются в механизмах, если необходимо плавно, бесступенчато менять передаточное отношение: в автомобилях, мопедах, скутерах, снегоходах, квадрациклах, конвейерах, металлорежущих станках и др.

Конструкция ремней вариаторных:

1 — основной тяговый корд

2 — дополнтельный поперечный корд для усиления прочности боковых граней ремня

3 — укрепление внутренней стороны зуба кевларовой оберткой, предотвращающей растрескивание ремня

При изготовлении вариаторных ремней используются резиновые смеси разных свойств: резина для наружного слоя (слой растяжения), резина для внутреннего слоя (слой сжатия), резина для слоя, окружающего корд (эластичный слой).

свойства и особенности вариаторных ремней

диапазон рабочих температур от -30°С до +80°С;
зубчатая внутренняя поверхность обеспечивает гибкость ремня, повышает теплоотдачу, защищает ремень от перегрева;
наличие поперечного корда предотвращает перекашивание ремня в шкиве, обеспечивает равномерное распределение нагрузки на ремень;
наличие продольного корда предотвращает растяжение ремня, обеспечивает плавность его работы;
высокая стойкость к истиранию;
стойкость к маслам, производственной пыли;
антистатичность;
электропроводность в соответствии с ISO 1813;
длительный срок службы без затрат на обслуживание.

Образцы поставляемых вариаторных ремней:

Типы вариаторных ремней	Ширина ремня b (мм)	Высота ремня h (мм)	Длина ремня min (мм)	Длина ремня max (мм)

РЕМНИ ВАРИАТОРНЫЕ ДВУХСТОРОНИИЕ

повышенная упругость
отсутствие перегибов и скручиваний
можно использовать на шкивах малых диаметров
равномерная теплоотдача
отличная поперечная твердость
возможность трансмиссии высокой мощности

По вопросам цен на ремни вариатора любых размеров, наличия их на складе,

сроков очередных поставок обращайтесь к нашим менеджерам

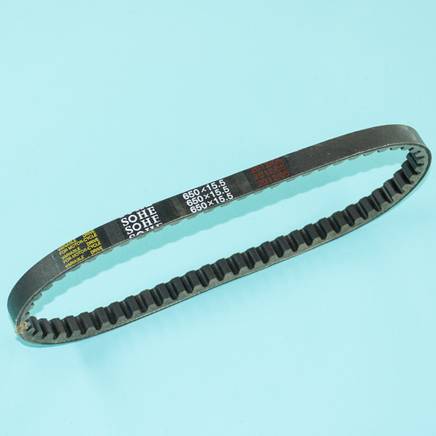

Ремень вариатора 642×15,5;Honda AF16/24; TACT купить

1. Доставка по адресу курьерской службой:

Доставка заказов осуществляется курьерской службой с 9-00 до 21-00 с понедельника по пятницу (только по Москве в пределах МКАД).

Доставка заказов по Москве осуществляется в течение 1 — 2 рабочих дней, после сборки заказа, стоимость 400 руб.

Доставка заказов по МО осуществляется в течение 2 — 3 рабочих дней, после сборки заказа, стоимость от 450 руб. в зависимости от удаленности от МКАД, рассчитывается отдельно менеджером фирмы.

Доставка заказов по Санкт-Петербургу осуществляется в течение 2 — 3 рабочих дней, после сборки заказа, стоимость 500 руб.

Доставка заказов по России осуществляется в течение 3-10 рабочих дней, после сборки заказа, стоимость от 550 руб.

Тяжеловесные (от 10 кг) и крупногабаритные (пластик и др.) посылки отсылаются только при 100% предоплате и стоимость доставки рассчитывается отдельно!!!

2. САМОВЫВОЗ из пункта выдачи заказов курьерской службы СДЭК, ИМЛ:

Минимальная сумма заказа -300 руб.

Доставка заказов в ПВЗ (пункты выдачи) осуществляется в течение 1 — 2 рабочих дней, после сборки заказа, стоимость от 210 руб. в зависимости от выбранного пункта выдачи.

Как только заказ поступит в ПВЗ, Вам на мобильный номер телефона (который Вы укажите при оформление заказа) поступит смс, что заказ (№….) находиться в пункте самовывоза. Срок хранения на пунктах выдачи 7 календарных дней.

Оплатить заказ Вы можете при получение в пункте самовывоза или по предоплате.

Стоимость доставки до ПВЗ в регионы рассчитана для стандартных посылок весом не более 10 кг. и на сумму не более 10000 руб. Тяжеловесные и крупногабаритные (пластик и др.) заказы отсылаются только при 100% предоплате и стоимость доставки рассчитывается отдельно!!!

3. ПОЧТОЙ РОССИИ:

Отправка заказа почтой по России осуществляется по предоплате.

Минимальная сумма заказа -300 руб.

В случае отсутствия какого-либо из заказанных Вами товара, неполной комплектации, замены и т.п., заказ будет выслан только после вашего подтверждения. Сборка заказов составляет 1-3 дня, срок доставки почтой составляет от 2 до 20 дней, в зависимости от отдалённости региона. Номер почтового отправления высылается в течении 1-3 дней после отправки заказа!

4. Транспортной компанией: Деловые Линии, Энергия, ПЭК:

Отправка заказа ТК по России осуществляется по предоплате.

Передача в ТК происходит в течение 1 — 3 рабочих дней с момента поступления денежных средств на расчётный счёт продавца. Доставка до ТК в г.Москва осуществляется бесплатно.

Оплата за доставку до Вашего города осуществляется непосредственно в ТК при получении заказа!

Внимание: заказы в ТК отправляются два раза в неделю!

как правильно подобрать ремень вариатора?

Как известно, достаточно большое количество китайской мототехники, будь то скутер или снегоход комплектуется автоматической КПП с клиноременным вариатором. Как и в любом узле у него есть слабое место. Как правило, это ремень вариатора, который рано или поздно приходит в негодность и подлежит замене. Стоит заметить, что по регламенту ремень необходимо менять каждые 20 000 км пробега. Но не стоит думать, что под крышку вариатора не стоит заглядывать до прохождения этой отметки. К тому же, если Вы приобрели технику уже не новую и как относился к ней предыдущий хозяин на первый взгляд узнать сложно. Поэтому не ленитесь и проверьте состояние ремня хотя бы перед началом сезона, тем самым, в будущем Вы сэкономите не только потраченное время, но и значительную сумму денег. Итак, как же определить пора менять ремень вариатора или можно еще поездить? Во-первых, нужно тщательно осмотреть ремень, сгибая и разгибая его. На нем не должно быть трещин и разрывов. Во-вторых, измерить ширину ремня

ОЧЕНЬ ВАЖНО! Ширину ремня нужно измерить в разных точках, поскольку износ мог происходить неравномерно. Минимально допустимый износ 1-1,5мм в зависимости от производителя

В случае, если все-таки требуется замена ремня, то обязательно обратите внимание на его маркировку (см. рисунок ниже). 1 – длина ремня; 2 – ширина ремня; 3 – длина зуба ремня

1 – длина ремня; 2 – ширина ремня; 3 – длина зуба ремня.

В том случае, если Вам не удается прочитать маркировку, то сделайте соответствующие замеры и сообщите продавцу, чтобы он смог подобрать аналогичный ремень вариатора.

Тюнинг вариатора

Есть несколько вариантов тюнинга вариатора скутера. Наиболее простой — установка облегченных роликов. Производители ставят более тяжелые ролики с учетом мощности двигателя и веса транспортного средства. Можно устанавливать ролики, которые меньше заводских не более, чем 1,5 грамма. При этом диаметр должен соответствовать заводскому параметру.

Чтобы агрегат прослужил дольше, нужна шлифовка конусов вариатора

Как выполнить замену роликов:

открутить крышку вариатора;
снять ремень;
разобрать вариатор и поменять ролики.

Другой способ — шлифовка конуса вариатора. При правильном выполнении процедура продлевает срок эксплуатации вариатора. Если работа выполнена некачественно, в итоге понадобится замена конусов.

Шлифовка конусов вариатора нужна для того, чтобы агрегат прослужил дольше. Если процедуру не делать, износ ремня повышается из-за перегрева. В процессе износа конусов образуется металлическая пыль, которая забивает зазоры между втулкой и валом вариатора. В результате вариатор сжимается с повышением оборотов.

К другим вариантам тюнинга следует относиться с осторожностью. Например, к расточке вариатора

Он способствует повышению максимальной скорости скутера, но может расшатать корпус вариатора.

Как расточить вариатор на скутере:

разобрать вариатор и снять ремень с шестерней;
снять ограничительное кольцо, на некоторых моделях — пластину;
поставить остальные детали на место.

Как вам статья?

Мне нравится2Не нравится1

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Настройка вариатора на скутере

Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.

Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.

Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.

Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
Когда ремень и половинки шкива готовы, снимаем и ролики.
Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

Как поменять ремень на скутере?

Передача силы от двигателя на колесо мопеда обычно происходит через цепь, но устройство скутера совсем другое, ведь на нем имеется вариатор, внутри которого располагается ремень. Именно поэтому ремень имеет свойство портиться, ориентировочный срок службы хорошего ремня — 6 000 км. Данный показатель может быть уменьшен ввиду неправильной эксплуатации скутера, поэтому манера езды сильно влияет на срок жизни вариатора. Если вы не хотите, чтобы ремень порвался в ненужный момент, рекомендуется проверять его состояние каждый 2 тыс. км, и при необходимости поменять ремень на скутере. Также если вы купили не новый скутер, первым делом проверяйте состояние ремня, он может быть негодным.

Как определить износ ремня вариатора?

Делается это достаточно просто, степень изношенности определяется визуально, рекомендуется снять ремень или проверить его поверхность. Обычно плохой ремень вариатора начинает часто проскальзывать, это случается из-за стертой поверхности, в результате чего существенно теряется динамика разгона. Также занимать деталь следует по причине механических повреждений ремня, например, многочисленных трещин. Тогда эксплуатация скутера будет достаточно сложной. Причем учтите, что ремень состоит из нескольких слоев, которые могут отклеиться, повредив весь вариатор.

Дальше придется проверить ширину ремня вариатора, но перед этим найдите на его внешней стороне указатели максимально допустимой ширины. После замерьте точную ширину ремня, и если она отличается от допустимой, сразу замените ремень. Рекомендуется покупать только хорошие дорогие ремни, ведь практика показывает, что дешевый вариант начнет терять внешний слой уже через 2-3 тыс. км. В свою очередь, это грозит порче всех каналов вариатора, ведь остатки ремня будут разлетаться.

И если вы вовремя не заменили ремень вариатора, и он порвался у вас прямо во время движения, последствия будут плачевными. В большинстве случаев будет повреждены другие части вариатора, например, грузики. Но также скутер не сможет в дальнейшем двигаться, придется доставить его сторонней техникой. И когда вы придете в гараж, то первым делом зададитесь вопросом: как поменять ремень на скутере 4т или 2т?

Как поменять ремень на скутере

Перед тем, как поменять ремень на скутере придется убедиться, правильно ли вы подобрали новый. Он должен идеально подходить по ширине и длине, обычно ремень подбирается именно под вашу модель скутера. Специалисты также допускают отклонение ширины от нормы максимум на 1, 5 мм, большие показатели или слишком короткие ремни способствуют быстрому выходу из строя вариатора. Итак, приступаем к замене.

Первым этапом будет подготовка скутера, поставьте его на центральную ножку и открутите крышку вариатора. Она, как правило, крепиться на нескольких болтах. Дальше придется снять ведущий вариатор, который располагается слева от вас. Он снимается достаточно просто, поэтому после приступаем к следующему этапу.
Учтите, что в некоторых случаях можно снять ремень без разборки ведущего вариатора, достаточно потянуть ведомый шкив таким образом, чтобы пружина растянулась и ремень снялся. Если ремень снялся без ведущего вариатора, процедура станет проще. Если ремень не выходит через ведомый шкив (с правой стороны), придется его раскрутить, достаточно снять гайку, которая держит колокол сцепления.
Третий этап — установка нового ремня. Делается это также достаточно просто, начинать процедуру следует с монтажа на ведомый шкив. После придется надеть ремень на ведущий шкив, для этого придется его прокрутить для того, чтобы ремень стал на место. После того, как ремень надет, проверьте состояние гаек ведущего и ведомого шкивов, они могут растянуться из-за ваших действий с ремнем.

Заключительный этап — проверка работоспособности ремня. Для этого достаточно прокрутить коленвал и посмотреть, хорошо ли встал ремень. Надевайте крышку вариатора и смело продолжайте эксплуатировать скутер.

Заблуждение 5. У машин с вариатором медленный разгон

Вариатор обеспечивает самый быстрый разгон, какой только может дать двигатель. Только для получения такого результата надо не забывать прожать педаль газа полностью. В таком режиме (kick-down) двигатель быстро выходит на обороты, соответствующие максимальной мощности, и дальнейший разгон происходит за счет переменного передаточного отношения в вариаторе. Это — самый эффективный разгон. Любая другая коробка передач в паре с таким же мотором будет менее эффективна при разгоне.

Другое дело, что двигатель при этом воет практически на одной ноте. Монотонность создает впечатление слишком долгого разгона, отсюда и заблуждение.

Ремни GATES

Руководство: как измерить длину ремня вариатора Gates

Есть разница между длиной внешней окружности ремня вариатора и его рабочей длиной(длиной шага, длина корда, pitch length). Если с длиной внешней окружности всё понятно и измеряется она легко с помощью рулетки или портняжного метра, прикладывая их к внешней стороне ремня, то с длиной текстильного корда внутри ремня всё не так просто, а ведь это — гораздо более важная величина, ведь именно корд несёт на себе практически всю нагрузку. Сейчас, когда вышли ремни с зубчатой внешней и внутренней поверхностью, измерения одной только внешней окружности недостаточно. Я покажу простой метод измерения рабочей длины и внешней окружности ремня с помощью плоского стола маркера и рулетки.

Традиционный метод: внешняя окружность

Дайте начнём с ремня Polaris 3211115. Чтобы измерить длину внешней окружности, мы просто оборачиваем ленту рулетки и портновского метра вокруг внешней поврехности ремня и записываем результат. Теперь берём аналог Полариса — ремень Gates 44C4553. Снова просто прикладываем ленту и записываем результат. У Полариса получилось 46 и 11/16 дюйма(1185.86 мм), у Гейтса — 46 и 9/16 (1182.68 мм). Многие скажут, что Гейтсовский ремень короче и это правда в отношении внешней длины, но не в отношении рабочей длины ремня, которая гораздо важнее.

Новый метод измерения: рабочая длина

Рабочая длина, которая гораздо важнее — это длина текстильного корда внутри ремня. Чтобы её измерить мы ставим маркером метку на ремне, прикладываем ремень меткой к столу, ставим отметку на столе там, где и на ремне. Теперь медленно катим ремень по столу, стараясь, чтобы ремень был ровным и плотно прилегал к столу. Как только метка на ремне сделала полный круг, отмечаем её снова на столе. Дистанция между этими двумя точками не равна внешней окружности, как многие подумали бы. На самом деле это — рабочая длина ремня, длина его внутреннего корда. Используйте рулетку, чтобы замерить дистанцию между метками на столе.

И Поларисовский и Гетсовский ремень имеют одинаковую рабочую длину равную 45 1/2 дюйма(1155.7 мм). Несмотря на разницу в длине внешней окружности, у них одинаковая рабочая длина и эта длина самая важная. Рабочая длина вариаторного ремня GATES можно найти в его маркировке. Просто поставьте десятичную точку между четырёх последних цифр. У GATES 44C4553 рабочая длина будет 45.53 дюйма.

Подытоживая, метод с маркером и столом — это простой неразрушающий метод для измерения и сравнения рабочей длины двух ремней.
