Регулировка зазоров клапанов четырёхцилиндрового японского мотоцикла

Выявление неисправностей в работе клапанов мотоцикла

Что такое клапаны и как они работают?

Клапаны — это специальные устройства, которые позволяют газам и жидкостям проходить через отверстия в двигателе мотоцикла. Когда клапаны открываются, газы или жидкости проходят через порт и заполняют цилиндр, при этом происходит впрыск топлива или зажигание.

После того, как топливо воспламеняется, газы выходят из цилиндра через открытые клапаны и поступают во впускную систему. Каждый клапан открывается и закрывается в определенный момент времени и с определенной скоростью.

Какие проблемы могут возникнуть с клапанами мотоцикла?

Некоторые из проблем, связанных с клапанами мотоцикла, могут быть связаны с их износом и повреждением. Например, клапаны могут застрять из-за накопления грязи и масла, которые могут привести к некачественной работе двигателя, а также повреждению головки цилиндра.

Если клапаны не закрываются полностью, могут возникнуть проблемы с мощностью и плавностью хода мотоцикла. Если они не открываются полностью, двигатель может не мощность и некачественно работать, что приведет к повышенному расходу топлива и генерации избыточного тепла.

Как определить проблемы с клапанами?

Периодическая проверка клапанов мотоцикла поможет обнаружить возможные проблемы. Если у вас возникли любые сомнения относительно работы клапанов, вам следует обратиться к специалистам. Они проведут тщательную диагностику и определят, какие детали мотоцикла требуют замены или ремонта.

Также рекомендуется регулярно проходить техническое обслуживание мотоцикла, чтобы избежать возможных проблем с клапанами и другими деталями. Это поможет вам дольше наслаждаться вашим мотоциклом и сохранить его в хорошем рабочем состоянии.

Как регулировать клапана на мотоцикле

Посторонний звук при работе двигателя, провалы в газе, нестабильная работа двигателя, потеря мощности — одна из главных причин этих недугов не отрегулированные зазоры впускного и выпускного клапана. Правильная регулировка клапанов очень важна для работы двигателя.

Процесс регулировки только кажется на первый взгляд сложной операцией, однако это доступно даже начинающему мотоциклисту. Необходимо лишь четко соблюдать все действия.

Чтобы отрегулировать зазор клапанов на Stels SB 200, вам необходим набор ключей и щупов. Регулировку можно проводить только на холодном двигателе. Первым делом, вы должны получить доступ к ГРМ двигателя. Для этого нужно снять бак. Следующим действием необходимо открутить клапанную крышку. Она крепится на 3-х болтах.

Открутив болты, вы можете столкнуться с главной трудностью в процессе регулировки клапанов конкретно на мотоцикле Stels SB 200. Из-за высокого расположения двигателя и особенностей конструкции рамы, вытащить клапанную крышку будет сложно. Иногда удается эту крышку вытянуть, просто повертев ее. Чаще всего, владельцы немного опускают двигатель, открутив крепления. Это позволяет без проблем вытащить крышку и отрегулировать клапана. Также, можно сточить верхние ребра на крышке, что позволит снимать клапанную крышку и без опускания двигателя. И последним выходом является регулировка без полного освобождения механизма ГРМ. Крышка без проблем снимается с впускного клапана. А чтобы отрегулировать выпускной клапан таким способом, вам придется немного потрудится. Если приподнять крышку максимально вверх, то места будет достаточно, чтобы плоскогубцами удерживать винт, а ключом открутить и затянуть гайку.

А теперь переходим к самому процессу регулировки. Предварительно, необходимо выставить верхнюю мертвую точку поршня. Открутив смотровое окошко над генератором, нужно найти метку Т, прокручивая коленвал. Стоит учесть, что в четырехтактном двигателе 2 ВМТ, поэтому при нужной метке Т оба клапана должны быть расслаблены. Когда вы нашли нужную точку, можно приступать к проверке зазоров. На впускном клапана зазор должен быть 0.05 мм, на выпускном — 0.06-0.07 мм. Если зазор не соответствует заявленному, то необходимо ослабить гайку и регулировочным винтом подобрать нужный зазор. Далее, придерживая регулировочный винт плоскогубцами, затянуть гайку. Снова проверить зазор. аналогичную процедуру провести и с выпускным клапаном. Собрав мотоцикл, рекомендуется провести регулировку карбюратора.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

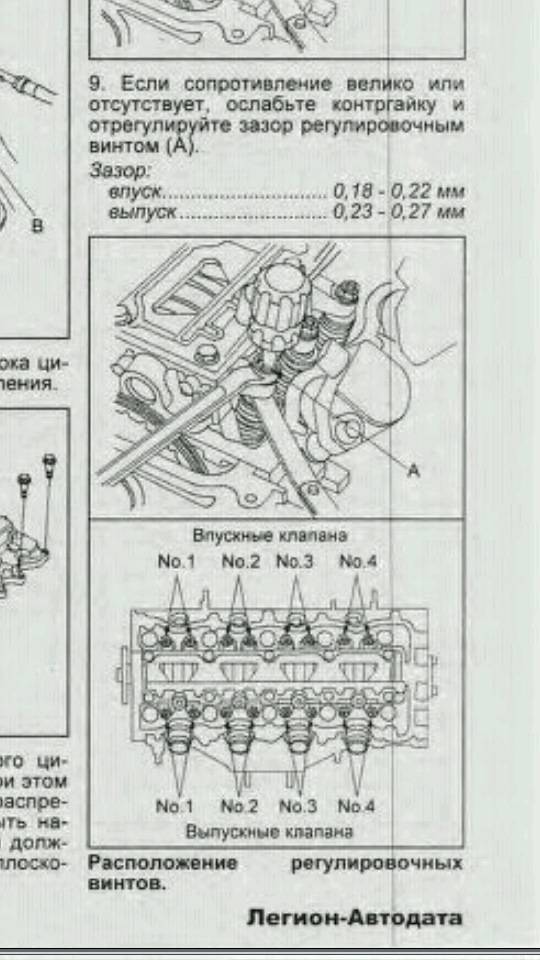

Регулировка зазоров клапанов четырёхцилиндрового японского мотоцикла.

Самым важным моментом, в котором заключается регулировка клапанов мотоцикла Днепр и прочих, является верная установка зазоров. Если вы немного переборщили и зазор оказался большим, то будет наблюдаться клацанье у головок, если де напротив, зазор оказался слишком маленьким, то тогда могут начать прогибаться штанги. Настройка клапанов на мотоцикле Урал и Днепр должна производиться после каждой манипуляции по сборке цилиндров и головок, которые должны быть надежно закреплены и затянуты.

Ответить односложно вряд ли возможно, ведь существует не менее пары способов, как регулировать клапана на мотоцикле Днепр. Второй из них более продолжительный, но более надежный. Именно поэтому, когда мне понадобится регулировка клапанов, я воспользуюсь именно этим методом. Итак, начнем.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

• плохо заводится;
• не заводится;
• глохнет на ходу;
• заводится и глохнет;
• увеличился расход;
• снизилась максимальная скорость;
• слышен цокот в месте газораспределительного механизма;
• прошло 500 км после замены цилинропоршневой группы.

Принцип работы 4 тактного двигателя

Распределительный вал в двигателе служит для того чтобы открывать и закрывать клапана. В зависимости от тактов работы цилиндров. Существуют 4 такта работы двигателя.

1. Первый рабочий такт это сжатие воздуха. В случае дизельных двигателей. И топливной смеси в случае бензиновых двигателей. Поршень движется из нижней мертвой точки в верхнюю. Совершает сжатие. Клапана должны быть закрыты.
2. Второй такт заключается в движении поршня в нижнюю мертвую точку. Под действием давления. Горячее топливо расширяется. Создаёт давление. Которое и совершает работу двигателя.
3. Третий такт. Поршень движется из нижней мертвой точки в верхнюю. При этом открывается выпускной клапан. Происходит выброс отработанных газов. При достижении поршнем ВИТ выпускной клапан закрывается. И начинает открывать впускной клапан.
4. Четвертый такт. Поршень из ВМТ движется в НМТ. В цилиндре создаётся разряжение. Поэтому воздух в дизельных двигателях и топливная смесь в бензиновых начинает поступать в цилиндр. Для последующего сжатия в первом такте работы двигателя.

Клапана должны своевременно открываться и закрываться. Кулачки распределительного вала управляют закрытием и открытием клапанов.

При определенном такте работы двигателя. Кулачки напрямую не оказывают воздействие на клапана. Между кулачками и клапанами устанавливаются элементы различных конструкций. В зависимости от модели двигателя. Это могут быть штанги , коромысло клапана двигателя. Рокера. Толкатели. Все эти элементы так же нагреваются и расширяются. Соответственно и меняется тепловой зазор между всеми элементами. От распредвала до кулачков. Все это учитывается при работе двигателя. И устанавливается конкретный зазор для каждой модели двигателя. В зависимости от конструкции газораспределительного механизма.

Как отрегулировать клапана на 4-тактном (четырехтактном) скутере

Видеоурок от нашего автомеханика:

Хочется заранее предупредить о том, что летом начинать регулировку следует только после того, как двигатель полностью остынет, иначе последствия будут не самыми приятными. Зато зимой двигатель должен быть слегка прогретым. Теперь для работы нам надо приготовить следующий набор инструментов:

• крестообразная отвертка
• плоскогубцы
• ключи на 8, 9 и 13 мм
• щуп для регулировки зазоров клапанов на 0.1 и 0.05 мм

Первым

нашим шагом будет подготовка небольших емкостей для деталей скутера. Это нужно для того, чтобы ненароком не растерять их при разборке. Четырех таких емкостей будет вполне достаточно.

Второй шаг

: осторожно снимите сиденье вместе с багажником, открутив четыре гайки в багажнике торцевым ключом и отверткой. Теперь мы имеем доступ непосредственно к самому двигателю

Третий шаг

: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом. Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры.

Четвертый шаг

: отвинтив четыре болта М10 и две гайки, которые держат металлическую топливную трубку, извлекаем изнутри крышку головки цилиндра. Затем, определив, где находятся впускной и выпускной клапана (впуск вверху, выпуск — внизу), ищем верхнюю мертвую точку (ВМТ).

Летом регулировку клапанов 4-тактного двигателя скутера начинать следует только после того, как двигатель полностью остынет, зимой — двигатель должен быть слегка прогретым

Что же такое ВМТ? Это то место, где поршень цилиндра постоянно закреплен в верхней позиции, намертво, так сказать. Найти его несложно. Для этого ключом на 13 по часовой стрелке поворачиваем шестигранник, находящийся на крыльчатке охлаждения генератора, пока знак «Т» на маховике не совпадет с боковым выступом маховика.

Теперь взгляните на звездочку распределительного вала. Там должны находиться три отверстия и видно, что закрыты два клапана. Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие — параллельно креплению его крышки).

Пятый шаг

: непосредственно регулировка клапанов. Просовываем щуп размером 0.05 мм между впускным клапаном и регулировочным болтом. В случае, если зазор слишком узкий или слишком широкий, нужно ослабить контргайку регулировочного болта. Увеличить зазор можно вращением ключа против часовой стрелки, уменьшить — по часовой. Входить в этот зазор щуп должен плотно, но не впритык, чтобы на нем при движении не оставалось царапин. Теперь можно затянуть контргайку обратно и еще раз проверить ширину зазора.

Для регулировки клапана выпуска нужно взять щуп величиной 0.1 мм., правда, к этому клапану подобраться будет намного труднее

Та же операция проделывается и с клапаном выпуска, только для нее нужно взять щуп величиной 0.1 мм. К этому клапану подобраться будет намного труднее, но отчаиваться не стоит.

Все! С настройкой клапанов на четырехтактном скутере покончено! Теперь аккуратно соберите все детали обратно, затянув все гайки и болты, и проделайте все шаги назад

Не забывайте об осторожности при работе с пластиком в холода: если с ним небрежно обращаться, то он попросту может развалиться на части

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

Ключи 9 и 8 мм (головки)

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

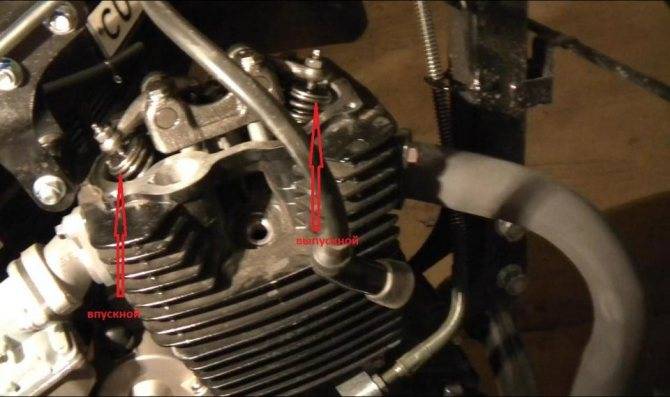

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Регулировка клапанных зазоров

Когда нужно проверять зазоры? По инструкции в первый раз – после первой тысячи километров пробега, в дальнейшем – через каждые 4000 км.

Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО, не стоит. Кроме того, проверяют клапанные зазоры после разборки головки или замены цепи привода ГРМ.

Многие владельцы четырехтактников оттягивают проверку, не будучи уверенными в своих силах. На деле же, это работа не столь сложная, а из специального инструмента вам потребуется только набор щупов.

С чего начать? Прежде всего, следует полностью охладить мотор. Если двигатель ремонтировался, регулировку удобно производить на снятом с мотоцикла двигателе.

В большинстве 50-кубовых моторов установлены ГРМ типа SOHC, то есть с одним распредвалом в головке цилиндра. Зазоры в клапанном механизме регулируются винтами, расположенными на концах коромысел. Выделяются две конструкции: одна распространена на двигателях с коробкой передач (для мокиков, скутеретт, мини-байков и ATV) (Рис 1), другая – на скутерах с вариатором (Рис 2). Последовательность операций во всех случаях практически одинакова, варьируются разве что размеры используемых ключей.

Рис 1Рис 2

Примечание:

Регулировка клапанных зазоров производится на холодном двигателе (15-30°С).

Примечание:

Чтобы определить ВМТ такта сжатия, достаточно посмотреть на расположение кулачков распределительного вала. Если кулачки направлены «вниз», поршень находится в ВМТ такта сжатия.

Щупом измеряем зазор между толкателем и стержнем клапана. Для двигателей объемом 50—100 куб. см, клапанные зазоры составляют 0,03-0,07 мм. (Точные данные можно найти в инструкции по ремонту конкретной модели скутера)

Конструкция моторов предусматривает специальные лючки или крышки в головке цилиндра для доступа к регулировочным винтам.

Открутите гайки крепления крышки у скутерных моторов (Рис 3), и снимите крышку (Рис 3а)

Рис 3 Рис 3а

или резьбовой лючок в головке цилиндра моторов с КП (Рис 4).

Установка клапанов мотоцикл днепр

МОТОЦИКЛ ДНЕПР-11. МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ

Механизм газораспределения регулирует открытие и закрытие выпускных и впускных клапанов в необходимые моменты, соответствующие определенному углу поворота коленчатого вала. Механизм газораспределения состоит из распределительного вала 3 (рис. 8), толкателей 4 (рис. 5), штанг 1, коромысел 21 (рис. 7) и 29, регулировочных болтов 23, контргаек 24, выпускного 22 и впускного 18 клапанов с наконечниками 20, пружин 26, 27, опорных тарелок 25, 28 и сухарей 30. В передней части распределительного вала установлена ведомая шестерня 2

(рис. 8), с которой входит в зацепление ведущая шестерня 4 распределительного механизма и шестерня 1 привода генератора. Распределительный вал установлен в картере двигателя на двух шариковых подшипниках 19 (рис. 6) и 23. Правильная установка газораспределите-ля обеспечивается совмещением меток на распределительных шестернях 2 (рис.

На двигателе могут быть установлены толкатели другой конструкции (см. поз. 17, 18, 19 и 20 рис. 5), рабочий торец которых наплавлен специальным сплавом.

При эксплуатации двигателя возможно выкрашивание карбидов, боридов с наплавленной рабочей поверхности толкателя до глубины 0,35 mm, которое на работоспособность пары кулачок-толкатель отрицательного влияния не оказывает.

Нормальная работа двигателя в значительной степени зависит от величины теплового зазора между стержнем клапана и торцом коромысла.

Следует иметь в виду, что на двигателе воздушного охлаждения из-за отсутствия водяной рубашки и наличия значительного оребрения на цилиндрах, картере и головках цилиндров хорошо прослушивается работа привода распределения клапанного механизма. Поэтому не следует считать признаками неисправности периодический стук клапанов и толкателей при

нормальных зазорах между стержнем клапана (наконечником) и торцом коромысла, а также ровный, нерезкий шум высокого тона от работы привода механизма газораспределения.

При проверке и регулировании зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в верхнюю мертвую точку такта сжатия, провернув коленчатый вал так, чтобы метка В на маховике совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке (рис. 9).

В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем проверить с помощью плоского щупа толщиной 0,07 mm зазор между обоими коромыслами и клапанами.

При неправильно установленном зазоре необходимо ослабить контргайку 24 (рис. 7) и,-вращая регулировочный болт 23 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют, когда двигатель в холодном состоянии; зазор должен быть равен 0,07 mm. Если зазора нет или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана и ухудшится наполнение цилиндра рабочей смесью. При регулировании зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот (360°), после чего произвести проверку и регулирование клапанов, как указано выше.

Через каждые 10000 km пробега мотоцикла необходимо проверять состояние клапанов механизма газораспределения и при необходимости притереть их к седлам.

Необходимость притирки клапанов вызывается нарушением герметичности за счет выработки фасок, появления раковин и других повреждений на фасках седел и головках клапанов.

Неплотность прилегания головки клапана к седлу определяется заливкой керосина во впускной и выпускной каналы головки цилиндра.

Если залитый в канал керосин просачивается через приле-гаемые поверхности седло — клапан менее, чем через 10 s, клапаны необходимо притереть.

Для притирки клапана к седлу нужно снять клапан, закрепить головку цилиндра в тисках, нанести на фаску головки клапана тонкий слой притирочной пасты и вставить клапан в направляющую втулку головки цилиндра. Надеть на конец стержня клапана коловорот или дрель. Можно применить отрезок бензинового шланга, вращая его ладонями рук. Прижимая клапан к седлу, нужно вращать его в обе стороны так, чтобы поворот клапана в одну сторону был примерно вдвое больше, чем в другую, т. е. чтобы клапан постепенно проворачивался в одном направлении. В момент изменения направления вращения клапана необходимо его отжимать от седла.

Другие отечественные оппозиты и их настройка

При установке зазоров, необходимо помнить, что лучше и безопаснее зазор увеличить, чем уменьшить, поскольку это приведет только к потере мощности и к появлению неприятного, но не критического звука. В противном случае – клапаны просто погнет или поломает, что выльется в дорогой ремонт. Если не знаете правильные величины, не имеете инструмента – лучше доверить эту процедуру опытным товарищам или специалистам.

• Урал 650 – впускные и выпускные клапаны по 0,05 мм;
• 750 – впускные 0,05 мм, выпускные – 0,07 мм;
• Мотоцикл Днепр – впускные и выпускные клапаны по 0,07 мм;
• К-750 – впускные 0,07 мм, выпускные – 0,1 мм;
• М-72 – впускные и выпускные клапаны по 0,1 мм.

После регулировки тщательно осмотрите двигатель, прислушайтесь к тому, как он работает, не упускайте ничего, спешка здесь не нужна. Допущенная ошибка приведет к быстрому прогоранию клапанов или сильным ударам о поршни.

Регулировка зазоров клапанов мотоцикла

Регулировка зазоров клапанов необходима для продления срока работы головок и клапанов. Эти зазоры являются тепловыми и должны компенсировать расширение клапанов во время работы двигателя мотоцикла.

Увеличение зазора приводит к резкому падению мощности, в результате неплотного закрытия, если же зазоры слишком малы – появится биение крышки клапана, что приведет со временем к разрушению корневого стержня.

Для того, чтобы понять наличие проблемы с зазорами, необходимо произвести запуск двигателя. Когда его детали еще не прогреты, можно услышать отчетливое характерное стрекотание в результате биения крышки клапана. Подтвердить ваши догадки сможет также отсутствие подобного звука при нагретом двигателе после поездки.

Зазоры клапанов мотоцикла Урал или любого другого необходимо проверять по регламенту, указанному в паспорте на техническое средство или инструкции. Согласно информации от производителя, каждые 3000 км или при эксплуатации транспортного средства сроком от 3 месяцев необходимо производить проверку зазоров или регулировку клапанов.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 157 qmj

Процесс регулировки клапанов на этом байке начинается с обеспечения доступа к головке цилиндра. Первым шагом станет извлечение емкости под седлом байка, которая зафиксирована несколькими винтами. Разобравшись с получением доступа к головке цилиндра, скручиваем четыре болта и вынимаем ГБЦ из двигателя. Далее, получаем доступ к корпусу кулера. С одной стороны, если нет времени или обстоятельства мешают, можно не производить полный демонтаж вентилятора, ограничившись только снятием крышки. Однако, лучше полностью демонтировать ее, поскольку таким образом откроется полный и свободный доступ к необходимым в дальнейшем узлам и меткам. Если остановились на варианте частичного демонтажа, то для снятия заглушки, на которую показывает стрелка, хватит обычной отвертки. Снятая заглушка даст минимальный обзор, позволяющий рассмотреть все необходимые метки ротора.

После получения доступа к ротору, берется торцевой ключ на 14 (можно попробовать сделать это и руками, если получится), который вставляется в кожух генератора, и, с применением некоторых усилий, осуществляется вращение ротора по часовой стрелке, внимательно посматривая в этот момент в дырку на кожухе. Необходимо выставить ротор в такое положение, когда в отверстии будет отчетливо просматриваться метка «Т», говорящая о позиции поршня в точке ВМТ.

Теперь плавно переходим к газораспределительному узлу

Обратите внимание, что в этот момент все клапаны должны быть закрыты, а дырки на звезде распредвала должны быть в том же положении, как и в случае с предыдущим мотором на этой ступени настройки, изображенном на фото выше. Если все сходится, можно переходить к следующему шагу. Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу

В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде

Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу. В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде.

На этом этапе у некоторых мотолюбителей могут возникнуть определенные трудности – например, если те самые отверстия на звезде не совпадают. Как правило, такая ситуация происходит из-за растяжения цепи. Если расхождение невелико, то в этом нет особой проблемы, и можно не заниматься этим вопросом. Однако, большое расхождение меток в последующем чревато неисправностью мотора, и значит, что пора произвести замену цепи:

1. Ослабляется контргайка, фиксирующая верхний клапан.
2. Под клапан вставляется щуп 0.05, и гаечным ключом затягивается болт регулировки.

Для проверки натяжения — щуп с небольшим усилием должен занять исходное место и почти свободно извлекаться. Если возникли какие-либо проблемы, то вся процедура повторяется до получения необходимого результата.

• Закончив с впускным клапаном, переходим на выпускной. Для проведения регулировки этого клапана используется щуп 0.1 мм. Сама процедура точно такая же:
  1. Ослабляется винт.
• Устанавливается щуп.
• Затягиваются все крепёжные винты и в последний раз измеряется люфт.

На этом настройка клапанов этого байка подходит к концу. Остается лишь провести сборку в обратном порядке и проверить в «деле» новую конфигурацию настроек.

Более подробно и наглядно про регулировку клапонов на подобном скутере смотрите в видеоролике:

Можно отметить, что после регулировки люфта можно заодно провести и диагностику карбюратора.

Регулировка клапанов в Урале и Днепр

Самым важным моментом, в котором заключается регулировка клапанов мотоцикла Днепр и прочих, является верная установка зазоров. Если вы немного переборщили и зазор оказался большим, то будет наблюдаться клацанье у головок, если де напротив, зазор оказался слишком маленьким, то тогда могут начать прогибаться штанги. Настройка клапанов на мотоцикле Урал и Днепр должна производиться после каждой манипуляции по сборке цилиндров и головок, которые должны быть надежно закреплены и затянуты.

Ответить односложно вряд ли возможно, ведь существует не менее пары способов, как регулировать клапана на мотоцикле Днепр. Второй из них более продолжительный, но более надежный. Именно поэтому, когда мне понадобится регулировка клапанов, я воспользуюсь именно этим методом. Итак, начнем.

Рекомендации по регулярному обслуживанию и проверке клапанов мотоцикла

Проверка зазоров

Одной из главных задач при обслуживании клапанов мотоцикла является проверка зазоров между клапанами и поддоном. Это необходимо делать регулярно, так как любые изменения зазоров могут повлиять на работу двигателя.

Проверка зазоров проводится после снятия крышки головки блока цилиндров. Для этого используется щуп-микрометр, который помогает определить, насколько отклоняются зазоры от предписанных значений. Установка правильных зазоров является одним из важных этапов настройки клапанов.

Очистка клапанов

Кроме регулярной проверки зазоров, также необходимо заботиться об очистке клапанов. Отложения на клапанах могут приводить к их неисправности, что повредит мотору в целом.

Очистку клапанов рекомендуется проводить, когда мотоцикл проходит через определенный пробег, который указан в руководстве по эксплуатации. Для очистки клапанов используют специальные средства, которые можно приобрести в магазине. Также можно очистить клапаны с помощью обычного бензина с использованием мягкой ткани.

Обращение к профессионалам

В случае, если у вас нет достаточно опыта и знаний для самостоятельной настройки клапанов, лучше обратиться к профессионалам. Механики в автосервисе проведут все необходимые процедуры, в том числе проверку зазоров и очистку клапанов, а также дадут рекомендации по дальнейшему обслуживанию мотоцикла в целом.

Несмотря на то, что обращение к профессионалам может выглядеть накладно, это вложение окупится, так как мотоцикл будет работать более долгое время и без необходимости капитального ремонта.

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.
