4 Снятие элементы ЦПГ для замены
Первым делом необходимо демонтировать пластиковую защиту двигателя. Далее отсоединяем карбюратор от трубок. После этого следует открутить болты крепления на патрубке выпуска. На этом этапе также стоит снять глушитель, сняв болты крепления на впускном патрубке и горловине залива масла. После этого рекомендуется очистить от грязи стыки головки цилиндра и крышки.
Далее с помощью ключа на 10 ослабьте болты, которые крепят крышку блока цилиндров. Сняв крышку, вы увидите механизм газораспределения. Тем же ключом нужно отсоединить и болты крепления ГРМ и аккуратно снять кронштейн крепления, при этом придерживая распределительный механизм и звездочку. Перед тем как снять звездочку и цепь со скутера необходимо с помощью медной проволоки пометить место сцепления зубца цепи, чтобы в дальнейшем одеть его на то же самое место, хотя в некоторых случаях приходится менять положение цепи после установки расширенных поршней.
Далее необходимо открутить два болта крепления цилиндра и аккуратно извлечь сначала ГБЦ, пошатывая механизм из стороны в сторону, а затем и сам цилиндр. Нагар, который образован во внутренней части цилиндра можно почистить растворителем, стараясь не задеть клапаны, чтобы не привести к их разгерметизации. Далее вынимаем шатун вместе с поршнем, который теперь также можно очистить от нагара с помощью растворителя.
Чтобы извлечь поршень с шатуна необходимо отогнуть стопорное кольцо при помощи плоскогубцев, затем положите кольца на ровную поверхность, они должны быть идеально ровными, если что подравняйте их вручную плоскогубцами. После снятия двух стопорных колец следует аккуратно выдавить палец поршня, не повредив при этом последний. Теперь на место старых деталей можно устанавливать детали из тюнинг-комплекта.
Как выжать максимум из скутера с помощью тюнинга?
Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.
Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.
Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.
Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.
Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания. На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета
Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов
На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.
В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.
Тюнинг вариатора Yamaha Neo’s
В тюнинг-пакет для вариатора входят: ведущий и ведомый шкивы, пара комплектов различных по весу роликов и более тонкий, чем обыкновенный, ремень. Вследствие особенностям конструкции шкивов и меньшей ширине ремня шаг ремня удлиняется приблизительно на один с половиной сантиметра. При этом интервал передаточных отношений вариатора значительно увеличивается (употребительно к механическим коробкам передач, это все равно что прибавить 4-ступенчатой КП еще две передачи: одну — еще «кратче», вторую — «длиннее»). С таким вариатором получаем, во-первых, могучий старт, во-вторых, большую максимальную скорость. Особенно важна эта черта для высокофорсированных моторов, работающих в узком диапазоне оборотов.
Тюнинговый набор вариатора:
- детали ведомого шкива;
- прорези с разными углами наклона;
- кулер;
- втулочка;
- шайбочка;
- уплотнительные кольца;
- пружина;
- втулка;
- техпластина;
- барабан;
- шайба;
- вставки;
- легкие грузики;
- тяжелые грузики;
- тонкий ремень
Работа вариатора во многом зависит от угла наклона винтовых прорезей ведомого шкива, которыми он скользит по штифтам. Две или три прорези обычных скутеров — ступенчатой формы. Это нестандартность проявляется как заминка в середине разгона до максимальной скорости — вроде бы включается вторая передача. Здесь же никаких ступенек — разгонка происходит ровно и мощно. Более того, в шкиве шесть прорезей — два комплекта по три. И каждый пакет со своим наклоном. Отсюда возможны два режима работы: плавный и резкий. Когда на трассе достаточно поворотов, выбирают «гибкий» вид с плавным режимом расхождения. В этом случае не необходимо, чтоб вариатор быстро выходил на минимальное передаточное соотношение. Для трассы с длинными прямыми или для очень мощного двигателя выбирают другой вариант: с ним дозволено «допустить» шкивам разводиться быстрее.
Тюнинг скутеров – тюнинг коленвала
Как только Вы определились с цилиндром, следующий вопрос – стоит ли менять коленвал. Ответ на него во многом зависит от класса цилиндра, который Вы выбрали для себя. При использовании цилиндров классов Midrace и Hi-End замена коленвала обязательна! Установка цилиндров указанных классов в сочетании со стандартным коленвалом является грубым нарушением и показателем непрофессионализма людей, занимавшихся инсталляцией деталей на скутер. Во всем многообразии тюнинговых коленвалов необходимо выделять две группы. Первая – просто усиленные. Они повторяют по всем параметрам соответствующие стандартные коленвалы, но имеют большую прочность (соответсвенно и больший ресурс), а также улучшенный теплоотвод с поршневого пальца. Усиленные коленвалы отлично подходят для использования с поршневыми класса Sport, когда назревает необходимость заменить стандартный. Вторая группа – гоночные коленвалы (часто используют абревиатуру HPC – high primary compression). Такие коленвалы существенно влияют на работу двигателя, так как они обеспечивают повышение степени сжатия в картере двигателя. Это существенно улучшает эффективность продувки цилиндра на высоких оборотах, обеспечивая прирост мощности. На “низах” эффективность продувки при этом, наоборот, страдает, однако для форсированных двигателей это несущественно. Гоночные коленвалы незаменимы, когда речь идет о тюнинге на основе поршневых класса Racing. При замене коленвала рекомендуется заменить и коренные подшипники с сальниками. |
Как устроена система зажигания скутера
Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.
Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.
Состоит система зажигания скутера и других мотосредств из следующих компонентов.
- Ключ зажигания (Ignition switch).
- Свеча (Spark plug).
- Высоковольтные провода.
- Катушка или бабина (Ignition Coul).
- Генератор (Generator).
- Датчик холла (Sensor).
- Выпрямитель (Rectifler).
- Блок управления или коммутатор (CDI).
Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.
Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.
Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).
Теория
Когда-то давным давно в батарейных системах зажигания применялись механические прерыватели (контакты). В нужный момент они размыкали цепь в первичной обмотке катушки зажигания — ток пропадал, возникал эффект магнитной индукции и во вторичной обмотке катушки зажигания наводилось высокое напряжение, которое поступало к свече зажигания. И далее в виде искрового разряда проскакивало между электродами свечи образую всем вам хорошо знакомую искру.
В современных системах зажигания, таких как CDI, а именно о ней пойдет речь — принцип формирования искрового разряда остался практически тот же. За исключением способа управления моментом искрообразования.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
О нас
Сервис Скутер Старс основан в 2007 году. В те года это была компания единомышленников, на сегодняшний день это организованный сервис профессионалов. Где в момент ожидания быстрого ремонта, вы получите много полезных советов и грамотную консультацию на перспективную эксплуатацию вашего двухколесного увлечения. Для нас нет «не стандартных случаев», мы сами развиваемся и развиваем мото жизнь всех брендов. Если возникает необходимость долгого ремонта, по причине ожидания нужных запчастей, не переживайте, у нас оставляют технику даже на сезонное хранение. И вы в любой момент можете навестить своего двух колесного друга. Нас уже знает большая часть Москвы и МО, не только как отличный сервис, но и как прекрасных друзей. Если вы предпочитаете поиск подходящего сервиса самостоятельно по сети Интернет, то тут мы тоже позаботились о нашем скорейшем знакомстве. И для вашего удобства, мы выделили на своем сайте ключевые запросы: Ремонт скутера Vespa; Ремонт скутера Piaggio; Ремонт скутера Aprilia; Ремонт скутера Yamaha; Ремонт скутера Honda; Ремонт скутера Gilera; Ремонт скутера Suzuki; Ремонт скутера Italjet; Скутер сервис Vespa; Аргоновая сварка алюминия; Тюнинг скутера. У нас всё наглядно и прозрачно, приезжайте знакомиться и убедитесь сами!
Наша специализация:
— ремонт мопедов;
— ремонт мотоциклов;
— покраска мопедов ( красим мы только грунт-база-2 или 3 слоя лака, ни какой АКРИЛОВОЙ КРАСКИ! На красках Candy мы то же специализируемся. Так же красим порошковой краской диски, вилки, рамы, картера и т.д.);
— аэрография на мопедах (наносим рисунок по вашему макету или делаем его сами исходя из ваших пожеланий и предпочтений, у нас свой именитый художник);
— тюнинг мопедов японских и итальянских производителей (Vespa, Piaggo, Lambretta, Yamaha, Honda, Suzuki и др.);
— аргоновая сварка алюминия (мото техники и не только);
— Также мы занимаемся ремонтом схожей мототехники, квадрациклов и подготовкой спортивной техники к соревнованиям. Наш сервис оснащен всем необходимым оборудованием для качественного ремонта и обслуживания;
— Для осуществления быстрого ремонта, у нас есть своей склад запчастей, всевозможных производителей и ценовой категории (мы не специализируемся на КИТАЙСКИХ запчастях, их недостойное качество мы уже испытали!);
— Есть свой круглосуточный эвакуатор по Москве и МО;
Кроме всего, наш сервис удобно расположен — в 7-ми минутах ходьбы от метро МЦД-2 Москворечье, а стоимость работ и качество обслуживания вас приятно порадуют.
Наши работы:
Постоянные клиенты получают скидки на все виды работ и запчасти. Обслуживайтесь у нас, и вы будете довольны, а ваш 2-х колесный друг вдвойне! =)
Как заменить датчик?
Неисправность датчика Холла в скутере диагностируется с помощью тестера. При нормальной работе датчика показатель должен быть выше о,4 В.
Если Ваш измеритель неисправен, его необходимо заменить. Это делается следующим образом:
Снимите трамблер, освободив его от крышки. Отметьте положение бегунка перед заменой. Внутри находится штифт, его нужно убрать. Удалите также муфту 22 (маслоотражательную) и шайбу. Снимите винты датчика Холла и его крепления
Осторожно вытащите прибор. Произведите необходимый ремонт или установите новый датчик, произведя все действия в обратной последовательности
Цилиндро-поршневая группа.
Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.
Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное – ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.
Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.
Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап – ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.
В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.
Тюнинг скутеров – тюнинг редуктора
На что зачастую жалуются скутеристы даже после небольшого тюнинга – так это не наехватку максимальной скорости. Ведь при тюнинге класса Sport максимальные обороты двигателя вырастают совсем незначительно, а значит, солидной прибавке максимальной скорости просто неоткуда взяться. Однако, увеличенный объем дает мотору больше тяги, что и позволяет на максимальной скорости преодолевать горки, которые ранее без сброса скорости не обходились. Превратить эту прибавку тяги в дополнительные км/ч на прямой поможет новый редуктор, а вернее, шестерни редуктора. С их помощью можно поменять передаточное отношение трансмиссии, получив, таким образом, прирост максималки. Разумеется, запас тяги мотора не бесконечен, поэтому бесконечно увеличивать максималку не получится! |
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…

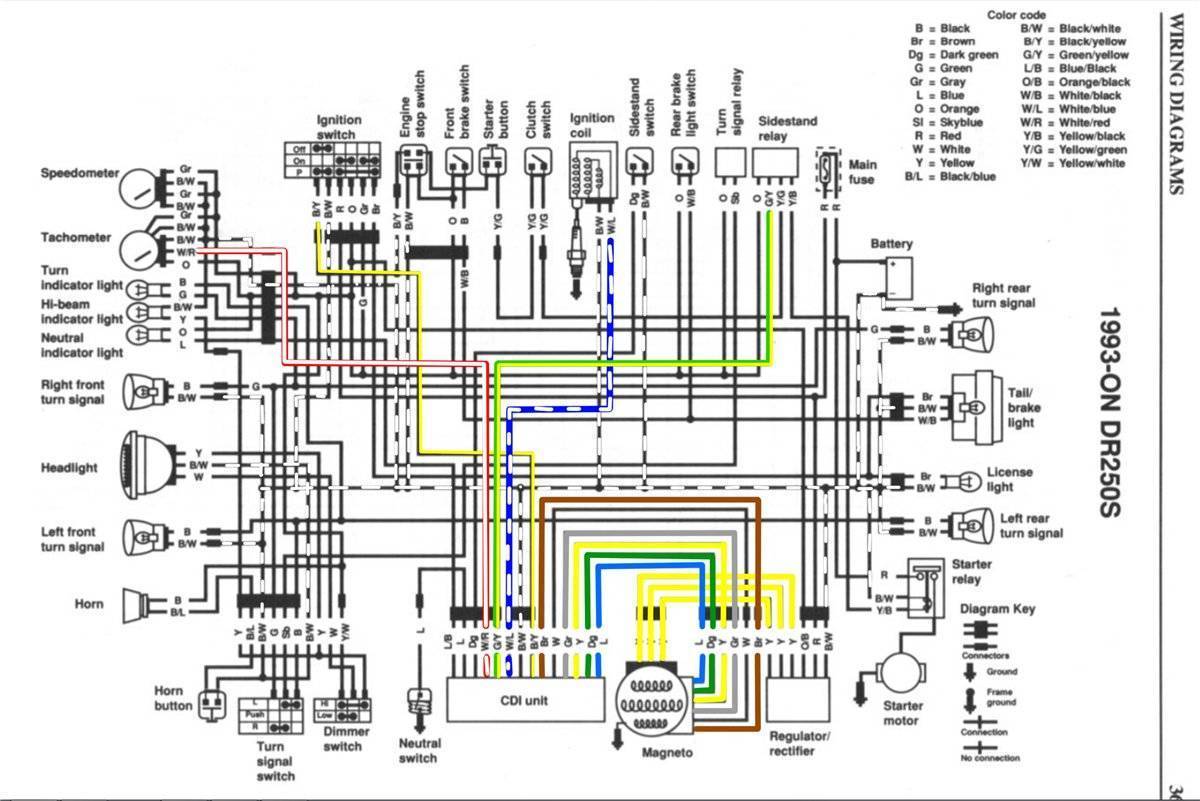

Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Как устроен электроклапан на скутер
Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.
Ручной
Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.
В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа
Автоматический
Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.
Устройство состоит из следующих частей:
- корпуса, в котором расположен электроклапан;
- керамического нагревателя, питающегося от бортовой сети;
- подпружиненного привода со штоком, связанного с толкателем и заслонкой.
Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.
Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.
Пусковым обогатителем без электронагрева оснащены старые модели скутеров
Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.
