Видео: Как собрать кикстартер на скутере
Всем хорош двигатель 139QMB. Вполне надежен, неприхотлив легко поддается тюнингу, ремонту,обслуживанию и т.д. Одно только огорчает: надежность механизма запуска оставляет желать лучшего. Нет, кикстартер функцию свою как бы выполняет — это без проблем.
Проблема заключается в том, что по истечении определенного пробега, детали пускового механизма ржавеют и закисают, что приводит к ухудшению подвижности заводной лапки. Которая после запуска так и остается висеть в нажатом положении. Кому охота раз за разом руками ставить ее на место? Правильно,-никому. Поэтому покупаем смазку, берем инструменты в руки и приступаем к «лечению» этого капризного узла.
Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства Pioneer Matrix, который оснащается двигателем 139QMB.

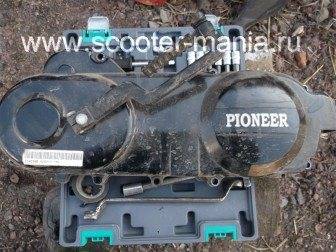

После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.
Внутренний механизм оказался без видимых повреждений
Начинаем разборку с откручивания стяжного болта на заводной лапке.
Теперь нам нужно снять стопорное кольцо
Снимать стопорное кольцо лучше всего вот такими щипцами
Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.
Далее снимаем храповик и сектор вместе с пружиной
После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.
Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.
Ролики вариатора на скутер – назначение и установка
В любом случае есть множество деталей, которые вы еще не разбирали, ведь они могут быть скрыты и напомнят о себе только во время поломки. Мы поговорим о так называемых роликах на скутере, их назначении и правильной установке.
Ролики вариатора на скутер располагаются в самом вариаторе, и именно они играют очень важную роль во всем процессе передвижения. От правильного выбора роликов зависит ваша максимальная скорость и рывок при старте. Если вы заметили, что ваш скутер не набирает достаточную скорость или с места разгоняется совсем слабо, проверьте состояние роликов. Они находятся на передней части вариатора, для этого снимите крышку и открутите передний вариатор (стопорное кольцо, гайку) и достаньте ролики, которые находятся в определенном закрытом контейнере. После снятия проверьте их на целостность, посмотрите, не стерлись ли они. Обычно изношенные ролики стирают верхний слой или вообще всю деталь, делая их чуть ли не квадратными. И если ваши ролики такие, снимите их и обязательно замените.
Управляемость
Что можно сказать об управляемости этого китайского выпердыша? Только то, что она как бы даже и есть, но весь вопрос в том какая она? А я сейчас вам расскажу какая…
Да, руль здесь есть и им даже можно покрутить переднее колесо. А вот войти в поворот на средней или не дай Бог вам даже думать об этом на максимальной скорости — не советовал бы. Как минимум ушуршите в кювет. А тормоза? Я и об о них вам расскажу. Они есть — это факт. Но они практически не работают. Рычаги конечно можно по нажимать, а вот остановить этот драндулет практически невозможно. Чем не ABS? Про подвеску сказать особо нечего — она есть, но работает отвратительно. Честно говоря, такой ужасной управляемости, как у этого скутера я еще нигде не встречал.
Устройство вариатора на скутере
Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

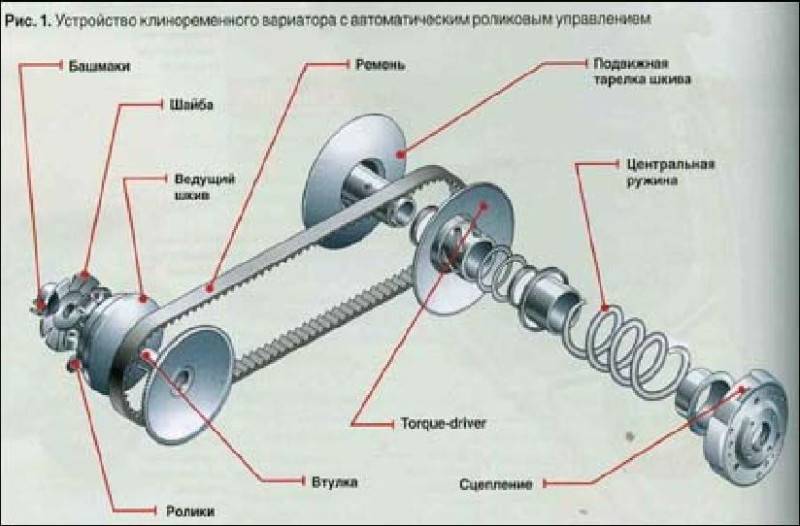

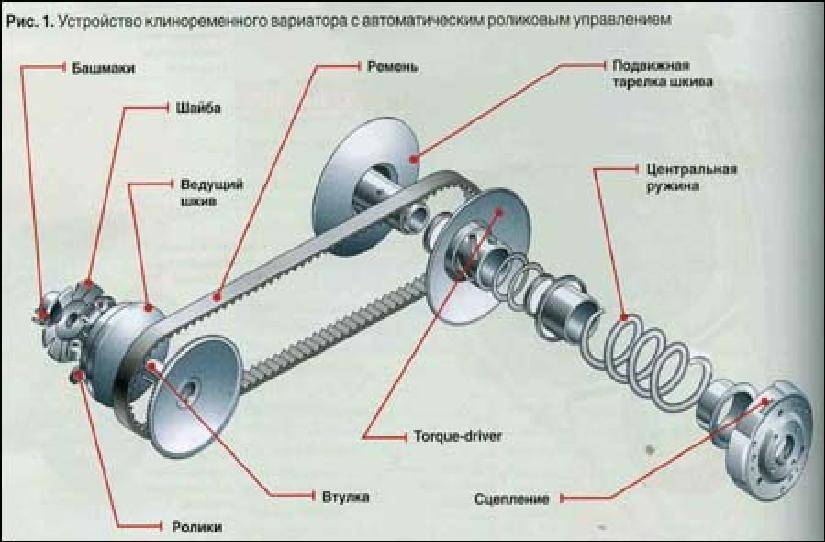

Составляющие вариатора
Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.
От автомобильного, вариатор скутера унаследовал:
- два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
- ремень (его форма – трапециевидная, в отличие от автомобильного).
Вот и всё наследие.
Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

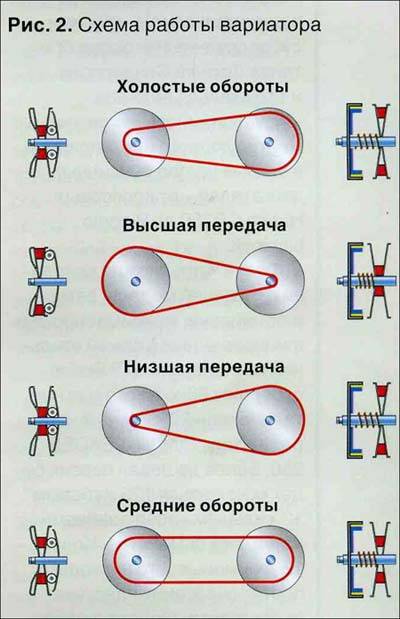

Подробнее о принципе работы
Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.
Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.
Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.
За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.
Настройка вариатора на скутере
Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.
Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.
Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.
Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.
Ремонт вариатора на скутере. Замена элементов
Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.
Чтобы узнать причину неисправности, следует вариатор разобрать:
- Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
- Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
- Когда ремень и половинки шкива готовы, снимаем и ролики.
- Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
- После выявления неисправностей собираем вариатор в обратной последовательности.
Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.
Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

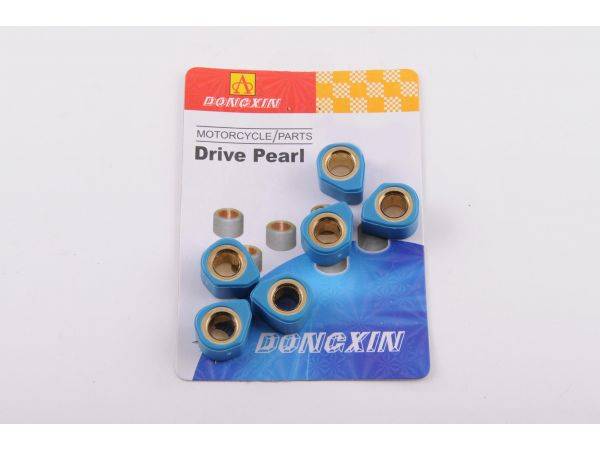

Какие ролики ставить на скутер
Ролики лучше устанавливать изначально на 0,5 г легче веса, который требует мануал. Это обусловлено тем, что производитель сознательно занижает динамику разгона, заботясь о безопасности потребителя. Так, можно весом 6,5 г поставить ролики 50 кубов двигателя скутера. На 80 кубовый мопед ставят грузики по 8 г.
Владелец транспортного средства должен определиться, что ему важнее в работе устройства. Если требуется быстрое ускорение, лучше ставить легкие конструкции (до 6 г). Более легкие грузики снизят потенциально возможную скорость мопеда.
Для нормального разгона и набора скорости хорошо подходят изделия около 7 г. Скорость движения будет стандартной, а ускорение — без рывков.
Любителям максимальной скорости можно поставить изделия массой от 9 г. Не стоит опасаться, что тяжелые грузики будут давать слишком сильную тягу и нагрузку
Однако перед тем как ставить конструкцию с еще большим весом, важно убедиться, что агрегат приспособится к таким изменениям
Опытные скутеристы всегда приобретают несколько комплектов грузиков, отличающихся друг от друга на 0,5-1 г. Оптимальную массу подбирают методом проб. Оставляют те колеса, которые лучше показывают себя в процессе движения, удовлетворяя запросам водителя. Кроме того, каждый мопед отличается состоянием вариатора и его ремня, поршневой, пружины торкдрайва.
Все устанавливаемые в вариатор грузики должны быть равными по массе, иначе неминуем дисбаланс коленвала, повышение вибрации и износ подшипников коленвала.
Перед монтажом новых элементов необходимо тщательно очистить место, где они будут работать. Если на старых грузиках есть потертости, то они с большой вероятностью наследили на своем рабочем месте, что может повлечь проскальзывание новых изделий.
Вес роликов на скутер
Но перед заменой роликов следует задаться вопросом: какие ролики купить? Вообще все ролики (также называют грузики) делятся на разный вес, и соответственно предназначение.
Легкие ролики. Более легкие грузики позволяют вам иметь быстрый разгон с места. Для такой цели оптимально будет купить ролики на скутер в весе около 6 грамм. Но не рекомендуется ставить вес меньше шести грамм, ведь тогда вы можете лишиться максимальной скорости. Уже после 30 км в час вы почувствуете, что ваш скутер очень сложно набирает скорость. Так что подумайте о таких роликах, ведь вам придется пожертвовать скоростью.
Средние ролики. Самым стандартным вариантом будет установка среднего веса роликов. Тогда ваша скорость будет стандартной, а разгон с места будет не сильно резким. Оптимальный вес роликов для таких роликов 7 — 7,5 грамм. Это и есть стандартные размеры.
Тяжелые ролики. Несмотря на то, что ролики будут тяжелыми, их результат не даст вам сильной тяги и нагрузки. Скорее наоборот, установка более тяжелых грузиков нужна для тех, кто хочет добиться максимальной скорости для своего скутера. Обычно для такой цели ставят ролики весом около 9 грамм. Не рекомендуется ставить еще больший вес роликов, ведь некоторые скутеры попросту не приспособлены к таким изменениям.
В этой статье мы рассмотрели предназначение роликов и их вес. Вы сами решаете, какие грузики ставить, ведь для каждого владельца нужны определенные показатели. Я, например, имел на скутере слабый разгон с места, и немного решить проблему помогла установка другого веса роликов.
И кстати, после покупки новых роликов тщательно вытрите место, куда они будут устанавливаться. Если старые грузики были сильно потерты, то скорее всего они оставили следы, а это грозит проскальзыванию новых грузиков. Так что экспериментируйте и «тюнингуйте» свой скутер под свои нужды.
голоса
Рейтинг статьи
Разбег по радиусу
Более корректной формулировкой для технической характеристики трансмиссии скутера была бы следующая: «автоматическая бесступенчатая». На самом деле, речь идет о таком типе трансмиссии как клиноременный вариатор, который появился довольно давно, но в силу своих особенностей наибольшее развитие получил именно на скутерной технике, а также на снегоходах.
Устройство такой трансмиссии куда проще классической ручной коробки переключения передач, и уж тем более пресловутых «автоматов», которыми оснащают автомобили (кстати, некоторые представители четырехколесного мира также имеют вариатор, но иной, нежели на скутерах). Понять, как работает вариатор, очень просто, если вспомнить систему изменения передаточных отношений на велосипедах: несколько звездочек спереди, несколько сзади, а соединены они цепью.
Правда, никаких звездочек у клиноременного вариатора нет, зато есть два шкива V-об-разного сечения, состоящие из двух конусовидных половин. Эти половинки, именуемые щеками, могут приближаться или отдаляться друг от друга. Соединяет шкивы гибкий ремень вариатора, имеющий в сечении форму равнобедренной трапеции. В зависимости от положения щек шкивов относительно друг друга ремень в шкиве вариатора может находиться либо ближе к оси шкива (внутри), либо же ближе к внешней кромке шкива (снаружи). Чем ближе к оси шкива находится ремень, тем меньше радиус, по которому ходит ремень, или, как принято говорить, рабочий радиус шкива вариатора. Теперь представим в действии систему из двух шкивов и ремня. Если «рабочие радиусы» у каждого из шкивов одинаковы, то при вращении одного другой будет вращаться точно с такой же скоростью. Если же мы будем вращать шкив, рабочий радиус которого больше, то другой (радиус которого меньше) будет вращаться быстрее. Здесь в пору снова вспомнить «велосипедные звездочки»,просто в вариаторе большей звездочке соответствует больший рабочий радиус шкива, а меньшей звездочке — меньший радиус.
Советы по выбору скутера
Возможно, вы никогда не сталкивались с подобным девайсом, то во время покупки вы можете замешкаться и потерять уверенность
Сложно понять, какой скутер будет работать лучше и на какие характеристики стоит обратить внимание, коль не хотите прогадать. Мы подготовили список с тремя советами:
- Потребление топлива. Абсолютно каждому пользователю будет приятно сэкономить немного денег хотя бы на топливе. Тем более, не придется беспокоиться, что бензин быстро закончится и судорожно искать ближайшую заправку.
- Тормозная система. Проверяйте ее во время покупки в магазине или же с рук. Исправные тормоза – это один из гарантов безопасности на дороге и вашего здоровья.
- Двигатель скутера. Большинство мотороллеров выпускают сейчас с 4-х тактовым двигателем, однако стоит помнить, они не смогут подойти для любых целей пользования. Но 4-х тактный аппарат тихий в работе, более экологичный и сохраняет хорошую маневренность на дороге.
Резюме
Стоит эта помойка дешевле всех остальных помоек китайского производства. Конкретно этот экземпляр был куплен за 15 000… Я не знаю как вы умудряетесь отдавать свои кровные барыгам за такое фуфло, но отдаете и я это вижу. Я бы за эту коросту не дал бы и трех рублей.
Прежде чем связываться с этим «шедевром» китайского производства — подумайте хорошенько: нужно ли оно вам? Запчастей к ним уже практически не продают, а то что продают можно смело выкидывать на помойку. Тюнинг двигателя в принципе невозможен, сложный и очень трудоемкий ремонт двигателя за который с вас попросят больше чем за ремонт обычного «китайца» — оно вам надо?
Как заменить ремень
Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.
Признаки неисправности
- При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
- Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
- Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.
Основные причины поломки
Главные причины неисправностей вариаторов — нарушение правил эксплуатации:
- редкая замена масла;
- использование некачественных масел;
- агрессивная езда;
- резкое торможение;
- длительные поездки на максимальной скорости.
Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.
Еще одна причина повреждения — металлическая пыль. Цепь и шкивы вариатора трутся друг о друга, поэтому постепенно стачиваются.
Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.
Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.
Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.
Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.
Как выбрать новый
Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.
Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.
Ремень не справился с резким увеличением скорости и разорвался. Чтобы повысить долговечность вариатора, следует ставить ремень нужного размера.
Как правильно установить
Первым делом нужно демонтировать поврежденный ремень.
Необходимо поставить скутер на центральную ножку и выполнить ряд действий:
- Открутить передний вариатор, расположенный с левой стороны.
- Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
- Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
- Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.
Вариации на ручку
Итак, с общими принципами изменения передаточного отношения все должно быть ясно, теперь самое время приступить к механизму этого изменения, то есть как заставить шкивы вариатора скутера сдвигаться и раздвигаться именно тогда, когда это требуется. Для этого сразу оговоримся, что в скутерном вариаторе принято выделять ведущий шкив (находится на коленвалу) и ведомый (находится на валу сцепления). В недрах ведущего шкива находятся специальные грузики цилиндрической формы (иногда также называемые роликами). Эти облитые пластиком металлические втулки помещены в специальные канавки, в которых они могут двигаться в радиальном направлении. Если перемещать грузики в ведущем шкиве от центра наружу, то они неизбежно будут сдвигать щеки шкива вместе. На самом деле, разумеется, движется лишь одна щека шкива вариатора, но это не принципиально. При вращении шкива грузики под действием центробежной силы стремятся наружу и, сдвигая щеки шкива, выталкивают наружу ремень. Чем быстрее вращается шкив, тем сильнее центробежная сила, действующая на грузики, и тем дальше наружу сжимающиеся щеки шкива вытолкнут ремень. Ведомый шкив не имеет грузиков, зато имеет большую пружину, которая постоянно стремится сжать его щеки вместе и вытолкнуть ремень наружу. Как и ведущий шкив, ведомый имеет лишь одну подвижную часть – внешнюю (именуемую в иностранной литературе torque driver). Именно торкдрайвер движется либо наружу, преодолевая сопротивление пружины и давая возможность ремню «провалиться» внутрь шкива, либо, наоборот, внутрь, ближе к зафиксированной части шкива. Таким образом,изменение рабочих радиусов шкивов вариатора скутера происходит всегда синхронно. Когда в ведущем шкиве ремень выходит наружу, то в ведомом, преодолевая сопротивление пружины, ремень, наоборот, продвигается внутрь, ближе к оси шкива вариатора.
Для более полного понимания процесса посмотрим,как ведет себя вариатор скутера при разных режимах работы двигателя. На холостом ходу частота вращения ведущего шкива вариатора минимальна. На грузики хоть и действует определенная центробежная сила, ее недостаточно, чтобы вывести ремень наружу. Ведь для этого требуется преодолеть сопротивление большой пружины ведомого шкива! Но вот газ открыт, обороты коленвала подскакивают, и теперь центробежной силы, действующей на грузики, уже достаточно, чтобы вытолкнуть ремень вариатора в ведущем шкиве чуть наружу.
Муфта ведущего шкива:
крышка; направляющая пластина; корпус муфты; ролики. центробежное сцепление
Когда газ закрывается во время движения, какое-то время происходит торможение скутера двигателем, пока не выключится центробежное сцепление. Как только оно выключается, под действием большой пружины ведомого шкива ремень принимает свое исходное положение, как при работе на холостом ходу скутера. Но как правило, сцепление скутера выключается только при почти полной остановке (10 – 25 км/ч).
Кстати, о сцеплении скутера. Устройство это, хоть и выполняет самостоятельные функции, очень тесно связано с самим вариатором скутера: при неправильной работе сцепления не будет правильно работать и вариатор, и наоборот. Скутерное центробежное сцепление – это почти всегда три колодки типа тормозных на барабанном тормозе, которые под действием центробежной силы выходят наружу и зацепляются с барабаном сцепления. Сам узел сцепления закреплен на ведомом шкиве вариатора и вращается, а вот барабан сцепления – на валу, который посредством несложного редуктора передает момент на заднее колесо. Таким образом, чтобы заставить скутер ехать,надо заставить крутиться барабан сцепления. Происходит это, как только ведомый шкив вариатора скутера наберет достаточную скорость вращения, чтобы центробежная сила стала достаточно велика, и колодки могли преодолеть силу упругости пружин сцепления, препятствующих их свободному движению наружу. Эти же пружинки и «выключат» сцепление, сжав колодки вместе, когда скорость вращения ведомого шкива упадет ниже критического для срабатывания сцепления уровня. Как видим, система проста. И действует практически безупречно, сводя управление силовым агрегатом к выкручиванию ручки «газа» (отсюда, кстати, пошло название одного популярного скутерного журнала: Twist’n’go – «Крути и езжай!»). Что не в последнюю очередь определило нынешнюю волну популярности скутеров.
На этом видео вариатор в действии. Показано как нельзя лучше.
Какой оптимальный вес для роликов?
И так, повторим принцип действия роликов для вариатора скутера. Когда коленвал вращается, ролики расходятся на некое значение. Чем выше обороты силового агрегата и вращение коленвала, тем больше это значение. Значит ремень выдвигается больше и старт скутера происходит быстрей. Двухтактный силовой агрегат на скутер характеризуется работой на максимальных оборотах. С этой задачей, в большей части справляются ролики скутера.
Достаточно тяжелые ролики сопутствуют выдвижению ремня на низких оборотах. При этом наблюдается падение динамики. Но, в то же время достигается значение максимальной скорости. Принцип действия легких роликов обратный. То есть производительный элемент работает на максимум, дабы набрать максимальную скорость. Динамические качества обратно снижаются. На старте скорость будет расти довольно быстро, но до 30 км/час. После, скорость будет набирать все труднее.
Исходя из этого, можно сделать следующий вывод. Вес роликов должен быть средним, оптимальным. Нужно учитывать, что скорость мопеда не всегда зависит от веса роликов. Существенное влияние оказывает пружина токдрайва – пружина большого размера, которая размещена за сцеплением. Для чего она нужна? – отвечает за утомление ремня и его натяжение. При её ослаблении, происходит выброс ремня на больший радиус. Таким образом, при нормальном весе роликов, затруднительно достичь предельной скорости. Зачастую, в таких ситуациях заменяют пружину.
Сначала нужно пробовать ролики на пол грамма легче, нежели указано в инструкции. Опытные скутеристы всегда имеют в своем запасе ролики различного веса «шагом» 0.5-1 грамм. Методом проб и ошибок устанавливаются оптимальные ролики. Указать какие ролики ставить на скутер без «экспериментов» трудно и практически не возможно. Ведь на каждом скутере может быть разное состояние ЦПГ, ремня и пружины, вариатора. Одно можно сказать точно, без всяких сомнений: устанавливать в одном комплекте ролики разного веса нельзя. Это ведет к дисбалансу работы коленвала и быстрой замене его подшипников.
19. Снятие и установка вариатора
РАЗБОРКА
Прежде всего, нужно снять левую нижнюю часть облицовки скутера. Не уговаривайте себя, что и когда она на месте, вся «механика» доступна: облицовки, как правило, мешают. Не переусердствуйте: усики, которыми крепится облицовка, не так уж и прочны.
Открутите винты крепления крышки вариатора. Если они «прикипели», обстучите их молотком через вороток. Когда винты выкручены, чтобы деталь легче отсоединилась, обстучите ее киянкой (или молотком через деревянный брусок). Постарайтесь не повредить прокладку между крышкой вариатора и картером. А лучше, сразу подготовьте новую для замены. Сняв крышку, осмотрите ремень и все узлы вариатора. Возможно, какая-либо деталь разрушилась (что маловероятно) или после неквалифицированного обслуживания «в прошлой жизни» открутилась какая-нибудь гайка (что не исключено). Если до ремонта стук в вариаторе был явным, его причина, скорее всего, обнаружится при осмотре.
Ширина нового ремня обычно маркируется на наружной поверхности, там же обычно указывают и его длину, которую нужно знать при покупке запчасти. Чтобы измерить ширину (удобнее – штангенциркулем), снимать ремень с вариатора необязательно.
У разных моделей предельно допустимый износ ремня может колебаться от 0,5 до 1 мм. Не поленитесь полистать справочную литературу. Если измеренный размер меньше минимально допустимого или на ремне дефекты (порезы, трещины, отслоения), не задумываясь, замените его на новый. При установке внимательно рассмотрите маркировку: она иногда включает стрелку, указывающую направление движения ремня. Пренебрегать этой подсказкой не стоит.
Маркировка ремня вариатора нанесена на его внешней поверхности.
Добраться до сальника коленвала или редуктора, снять ремень, сменить ролики вариатора – все это можно сделать, только сняв вариатор или автоматическое сцепление. Для этого нам понадобится: две плоских отвертки (одна большая и массивная, вторая небольшая), крестовая отвертка средних размеров и накидной ключ (14 х 17) показанный на фото 1:
Фото 1
Крышка снята. Здесь: 1 – вариатор, 2 – ремень вариатора, 3 – центробежное автоматическое сцепление (см. Фото 2).
Фото 2. Состав трансмиссии и снятие шплинта крепления системы кикстартера.
Чтобы добраться до болта крепления вариатора, нужно снять часть механизма кикстартера расположенного, как и сам вариатор на том же валу коленвала. Для начала снимаем фиксирующую шайбу (поз. 7 на фото 12) небольшой отверткой как показано на фото 2. После этого все части кикстартера просто снимаются с вала (их можно увидеть на фото 12 с номерами 7, 6, 5, 4), смотри фото 3.
Фото 3. Болт крепления вариатора и точки упора при его откручивании и закручивании.
Позиция 1 на фото 3, это тот заветный и труднодоступный болт, который крепит вариатор к коленвалу. Рожковым ключом к нему никак не подлезешь, а вал (поз. 2) длинный, что и вряд ли Вы найдете такую головку на 14, которая достанет до болта. Поэтому-то и нужен ключ, показанный на фото 1. Для этого вставляем большую плоскую отвертку между зубьями венца и картером (поз. 3, фото 3) и отвинчиваем болт против часовой стрелки. При этом данную операцию лучше проводить вдвоем: один фиксирует отверткой венец, второй усердно пытается открутить болт. Учтите, если вариатор еще ни разу не снимали, возможно, болт будет прикипевший и понадобится куча усилия!
Вес и другие характеристики роликов для скутера
Вес роликов влияет на:
- продолжительность периода, необходимого для набора нужной скорости;
- нагрузку, которую испытывает во время разгона двигатель;
- расход топлива.
Чем больше масса изделия, тем на более низких оборотах выталкивается ремень. Для выполнения своей функции легкими грузиками необходимо увеличивать обороты двигателя, за счет большей центробежной силы.
Скорость на старте у скутера с легкими элементами может быть высокой, но потенциал дальнейшего ускорения скоро окажется нулевым.
Оптимально, чтобы вес изделий был средним. Однако быстрота движения скутера определяется не только весом грузиков, но и функционированием пружины торкдрайва, размещенной за сцеплением. Деталь отвечает за натяжение ремня и его утопление в полости чашки сцепления при работе конструкции.
Когда пружина ослабляется, ремень выбрасывается на больший радиус. В связи с этим, если изделия нормального веса, они не позволят разогнаться скутеру до предельной скорости. Поэтому на мопедах с оптимальными роликами заменяют пружину.

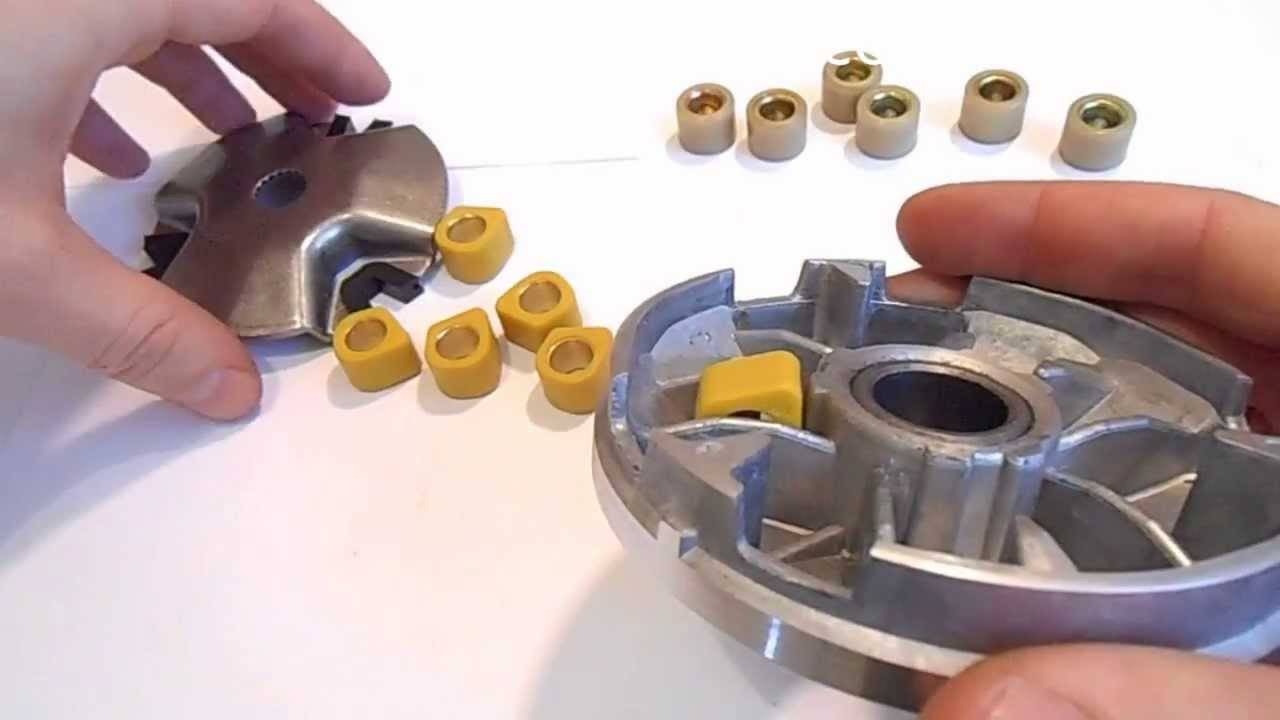

Виды роликов
Ролики на вариаторе скутера различаются между собою. Разберем существующие типы:
- Литые ролики характеризуются как простые в использовании и очень надежные в процессе эксплуатации. Они комплектуются фрикционным слоем вокруг круга.
- Составные ролики прослужат длительное время только в случае упора внутри конструкции. Данный тип роликов состоит из обоймы, которая помещает в себе грузик.
- Составные ролики без наличия упора. Характеризуются как не надежные ролики, разрушающие вариатор скутера изнутри. Размещение груза очень плотное внутри. Но, несмотря на это, он деформируется и негативно оказывает влияние на перегородки, вариатор в целом.
- Полигональные ролики являются новшеством. Продаются в литом и составном виде. Выталкивание ремня осуществляется на большой радиус. При неправильном монтаже, не будут функционировать.
