Распиновка
Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:
Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу
Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания
Та, что находится под ней, также соединяется с минусовым проводом (массой)
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
- Двигаемся слева направо, сначала верхний ряд, затем нижний.
- Здесь провод от датчика генератора идет, как и в предыдущем варианте.
- Далее идет провод катушки зажигания.
- И в конце «глушилка» замка зажигания.
Нижний ряд:
- Первые две клеммы – минусовой провод, «масса».
- К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.
Скутер Хонда Дио АФ 18 27
Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
- Датчик Холла.
- Катушка зажигания.
- Масса.
- Блокировка замка зажигания.
- Провод питания от высоковольтной катушки.
Скутер Yamaha Jog
На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:
- Оранжевый должен вести к катушке зажигания и генератору.
- Черный – к замку зажигания.
- Фиолетовый – датчик Холла.
- Оставшиеся два провода соединяют с катушкой зажигания.
Китайские скутеры
Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.
80-е — BELUGA, SALIENT, CUTE, MINT, JOG, CHAMP, BOX’N, RZ50 и TRV
Но на этом эксперименты Yamaha только начинались. Уже в 1981 году мир увидит BELUGA CV50E, при создании которого применили клиноременный вариатор.
Yamaha BELUGA
Яркий двухместный скутер с двигателем класса 80 см 3 тут же стал популярным. Единственным его недостатком был вес в 75 кг. Именно поэтому уже через год компания выпустила новую модель SALIENT CA50E весом 55 кг, что позволило женщине стать его наездницей.
Yamaha SALIENT CA50E
В дальнейшем Yamaha произведет еще не одну легкую и удобную модель для слабого пола. Компактный CUTE (1984), милый MINT (1986) или созданный совсем недавно Ray – все они отличаются своим удобством и превосходной управляемостью.
Yamaha непрерывно экспериментирует, а потому каждый год выходят все новые и новые шедевры. В 1983 – это современнейший скутер JOG, пожалуй, самая популярная модель на все времена, которая имеет немалое количество реплик (JOG 1987, Z-JOG 1990, JOG APRIO 1993, SUPER JOG-ZR 1995, JOG Aprio 1997, New JOG 1999 и другие). Превосходный дизайн, возможность развить огромную скорость, практичность и невысокая цена – все это причины неувядающего и поныне спроса на JOG.
Yamaha JOG 1987
Еще через год компания выпускает сверх-надежный и крайне устойчивый CHAMP. Разный размер колес и мощный двигатель, цифровые измерительные приборы и простота в использовании сделали скутер популярным среди молодежи.
Yamaha CHAMP
Его усовершенствованные модели будут выпускаться с интервалом в 2 года. В 1986 – это CHAMP 80, в 1988 – CHAMP CX, в котором, к слову сказать, Yamaha одна из первых в мире даст возможность спрятать шлем под сидением.
В 1985 году в мир выходят BOX’N, RZ50 и TRV. Из них, пожалуй, только первый не смог обрести своей аудитории, подкачал дизайн. Зато внешний вид TRV приятно удивил: приглушенные итальянские тона, задняя часть треугольной формы, крупная приборная панель – все это сделало его популярным среди молодежи.
Yamaha BOX’N
Компания выпустила немало скутеров для отдыха, из них можно выделить BW’S 1988 года, а также его дальнейшие реплики. В двигателе BW’S 1988 впервые была использована всем известная фирменная система Yamaha – семиканальная продувка.
Как проверить стартер скутера?
Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.
Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.
Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т»
Нужная метка похожа на букву «Т»
В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.
Для настройки необходимо совместить метку “Т” и выступ на картере двигателя
На разных скутерах метки могут выглядеть по разному
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально
Стоять они должны горизонтально
Стоять они должны горизонтально.
Метки на звезде ГРМ
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
- Выставляются метки описанным выше способом.
- Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
- Следите за тем, чтобы метки или отверстия находились в правильном положении.
Регулировка клапанов
На пробеге 6000 км необходимо отрегулировать зазор клапанов, как написано в руководстве.
В общем ни чего сложного, главное не допустить попадания грязи в двигатель, иметь динамометрический ключ и щупы.
Зазор на выпускном клапане — 0.10 мм.
Зазор на впускном клапане — 0.08 мм.
Выпускной клапан находится со стороны переднего колеса. Впускной со стороны заднего соответственно.
Делал как показано на видео. Единственное что, мужик в видео придерживал регулировочный винт отвёрткой с проточкой, я придерживал простым разводным ключём. Всё васся
Прикрепленные видео:
Другие записи в этом бортжурнале
Видеообзор по продаже моей Yamaha YBR 125
Решил продавать йобрик. Произошло это спонтанно. В один момент подросла денюжка и я взял за день до наступления зимы Suzuki Skywave 250. Поз. Читать далее
YBR 125 классика или эндуро?
Катались с другом на ёбриках по парку озера Шарташ. Нашли крутую горку на которой можно попрыгать. Подобных горок в лесопарке предостаточно . Читать далее
Самый секасный кофр
Приобрел себе в «РЦ Восток» такую штуку. Не собирался в тот день покупать что то подобное. Но она мне оч понравилась внешним видом, сейчас п. Читать далее
Только авторизованные пользователи могут оставлять комментарии
Yamaha YBR125 «Проект «G»»
Приветствую тебя посетитель моей страницы! Этот «ёбр» мой первый мотоцикл. В 25 лет решил сменить четыре колеса на два. В 4-х колёсах сильно разочаровался, спасибо ВАЗу )) после продажи таза занялся поиском подходящего для себя мотоцикла. Поскольку бюджет был небольшой, а хотелось грубо говоря всё и сразу — неприхотливость, надёжность, простота и дешевизна в обслуживании то выбор стал очевиден, конечно Ёбр. После недолгих поисков выбор пал на мот, на мой взгляд самый лучший в соотношении цена\состояние. Примечательно что это единственный мотоцикл который я смотрел когда искал коня. Пульнул за ним 110 км от своего города, прибыв на смотрины был приятно удивлён состоянием, прикол про «ожидание — реальность» не мой случай)) двигатель легко запустился при -15. Осталось только снять переднее колесо, затолкать в машину и везти домой столь непривычный для меня вид транспорта. Почему «проэкт G»? по тому что мотоцикл будет постепенно преображаться в Yamaha YBR 125G. Китайстайл фара будет заменена на реал тру круглую фару, будут добавлены лапухи на рукоятки, будет заменено крыло на эндурообразное и соответствующая резина. Но всему своё время. Наблюдайте, сопереживайте!
Обзор скутера Yamaha Cygnus X 125
В 2003 году на рынках Европы успешно дебютировали не только японские скутеры 50 кубов, но и 125 кубовый Cygnus X 125. Успех был предсказуемым, поскольку производитель скутера — Yamaha Motor Company, с 1955 года удерживает на рынке мототехники лидирующие позиции.
Покупатели, проведя обзор скутеров, часто останавливают свое внимание на модели X 125. Действительно, этот скутер одна из лучших моделей городского скутера класса 125 кубов. Он маневренен, как 50-ти кубовый скутер, а динамичен как 125-ти кубовый
Колесная база небольшая — всего 1295мм, поэтому скутер может спокойно преодолевать городские пробки
Он маневренен, как 50-ти кубовый скутер, а динамичен как 125-ти кубовый. Колесная база небольшая — всего 1295мм, поэтому скутер может спокойно преодолевать городские пробки.
Cygnus, как правило, дает расход скутера 3 литра на 100 км при спокойной поездке. Во время энергичного движения, в соответствии с паспортными характеристиками, его расход составляет 4литра на 100км. По отзывам владельцев скутеров, разгон динамичным назвать нельзя. Параметры приемистости X 125 скутеристов удовлетворяют — они соответствуют классу круизеров.
Yamaha Motor регулярно оценивает статистику отказов работы своей техники. Если обзор скутеров выявляет нестабильную работу агрегатов, то такие модели отзываются и дорабатываются. Например, так было с модификацией XC125, в которой была выявлена нестабильная работа спидометров. Это факт позволяет утверждать, что Yamaha Motor — компания выпускающая надежную мототехнику.
В конструкции Cygnus X 125 использованы качественные материалы. Кроме того, предусмотрены все современные технологии для повышения комфорта водителю и пассажиру: широкое ступенчатое сидение, багажник под сидением, открытый перчаточный ящик. Следует отметить равномерное торможение продублированное стоп-сигналами и комфортную подвеску. Светимость фар вполне достаточная для проезда по ночному городу. Скутер имеет достаточный для проезда по проселочным дорогам клиренс.
Технические характеристики скутера Yamaha Cygnus X 125:
| Длина — 1855мм Высота — 1110мм Высота по сидению — 775мм Ширина — 685мм База — 1295мм Просвет — 120мм Объем топлив. бака — 7,1литра Полная масса — 112кг. Двигатель E343E, OHC Охлаждение воздушное Цилиндр-1 (52мм, 4 клапана на цилиндр) Такта 4 (ход поршня 57,9мм), Карбюратор | Объем — 124,8куб.см Мощность 10,6л.с на 8500 Запуск кик+электростартер Скорость max 100км/час. Привод вариатор (клиноременный) Сцепление автоматическое (центробежное) Телескопическая подвеска передняя Маятниковая подвеска задняя (амортизаторы) Передний тормоз дисковый Задний тормоз барабанный Переднее колесо 110-70-R12 Заднее колесо 120-70-R12 |
Yamaha Cygnus X 125 можно рекомендовать в качестве корпоративной модели. Водитель в офисном костюме, смотрится вполне естественно на этом скутере.
Скутер имеет достаточный, для проезда по проселочным, клиренс, поэтому его можно использовать и как загородный круизер. Для будущих покупателей сообщаем: средняя стоимость скутера выпуска 2003-2008 составляет 105 тыс. рублей.
90-е — AXIS, MAJESTY, CYGNUS
И конечно же, Yamaha не могла не работать над спортивными скутерами. Одним из них стал AXIS 1990 года. Это высококлассная двухместная модель с дисковыми тормозами, телескопической вилкой и мощным двигателем в 8,5 л.с. Позже эта модель не раз претерпит совершенствования.
Yamaha AXIS 1990
Отдельного слова заслуживают скутера из серии MAJESTY. Впервые увидев свет в 1995 году, они и сейчас неизменно популярны, поскольку показывают наилучшие качества и на скоростных магистралях, и на дорогах города. В 1998 году появляется скутер CYGNUS 125i/D, который, не преувеличивая, можно назвать произведением искусств.
Yamaha CYGNUS 125i
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие
Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.
Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.
Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.
Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.
Как Выставить Зажигание На Скутере Хонда Дио
Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.
В одной из штатных комплектаций имеет очень разветвленную аудиосистему.
Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.
Альфа в базовой комплектации имеет
- Электрический стартер.
- Электронное зажигание на 12В.
- Электронный тахометр на приборной панели.
- Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.
Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.
Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.
Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.
Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.
Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион
1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит
Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.
Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:
- Альфа 50, 72 и 110 кубов
- Дельта
- Орион
- Вайпер
- Ирбис
- Динго
- Бриз
- Мустанг
- Дино
- Зиз Стар
- Лидер
- Зодиак
Описание
Скачать: Руководство по эксплуатации и техническому обслуживанию Yamaha Cygnus XC125
Ремонт скутеров
Honda Dio от А до Я. Часть 1 Мотосезон медленно, но неотвратимо приближается, наступят сухие солнечные дни, пора выкатывать скутер на улицу, нажимать на кнопку «Start», вслушиваться в звук двигателя.
Поиск неисправностей в системе зажигания скутеров Если мотор «табуретки» вдруг затих, проведите проверку № 1: в баке есть бензин? Копи есть.
«Зверский» разбор скутера Honda Lead 50! Невероятно популярен этот скутер в России и понятно, почему: большой, полноценно двухместный, комфортабельный «полтинник».
Если жужжит, но не едет Если скутер стал вял, а уж тем более когда появились непонятные стуки-грюки, а вы уверены, что дело не в двигателе, то значит, пришла пора ревизии вариатора.
Замена грузиков вариатора Подобрав правильный вес грузиков вариатора, можно улучшить ходовые качества скутера. О том, как это сделать, написана эта статья.
Замена крышки картера на примере Honda Dio В условиях тяжелой эксплуатации, связанной с плохим состоянием российских дорог, иногда.
Замена подшипников и коленчетого вала Данная статья предназначена для тех кому нужнузаменить модшипники и коленвал.
Замена поршневой Здесь приведена подробная инструкция по замене поршневой скутера.
«Опять скрипит потёртое седло…» Незадолго до майских праздников я озаботился проблемой огромной потери времени в пробках по дороге на работу и.
Детонация – друг или враг? Так что же происходит с бензином, когда он попадает в недра двигателя?
Ещё раз о том, как выбрать скутер Цены на бензин кусачие. В самый раз бросить в гараже свой автомобиль до первого ливня и
История рынка скутеров в России В этой статье я расскажу об истории такого средства передвижения, как скутер. Чем же.
Как выбрать шлем? Выбор мотошлема: стоит ли ломать голову?
Как покупать скутер? Сейчас не торгует скутерами только ленивый. Их можно обнаружить даже в супермаркетах
Как правильно разогреть скутер? Здесь описано как правильно разогреть скутер
Тесты и Обзоры
CF Moto v3 – мотоцикл или скутер? Как оно? Стиль V3 – спортивный европейский, останавливающий взгляд. Напоминает таковой у
Gilera Runner 180 FX-R (1998-2002 г.) Прежде всего, этот скутер можно порекомендовать активным людям со спортивными
Honda Lead С этой модели мы начинаем знакомство со скутерами, уже успевшими хорошо зарекомендовать
Honda Lead 100 кубиков После старенького японского полтинника всегда хочется чего-то более мощного
Honda Lead 90 Honda Lead 90 – самый популярный скутер объемом больше 50 см3 на рынке подержанной
Peugeot представляет скутер Speedfight 3 Французская Peugeot представляет скутер Speedfight 3 2009 модельного года. Это последняя
Yamaha Axis 50 Мы продолжаем рассказывать о самых интересных моделях вторичного рынка России. На волне
Yamaha BW’S 100 По сути – реинкарнация Аегох 100 в «типа внедорожной» ипостаси. Выглядит просто отлично
Как настроить клапана на Yamaha YBR-125

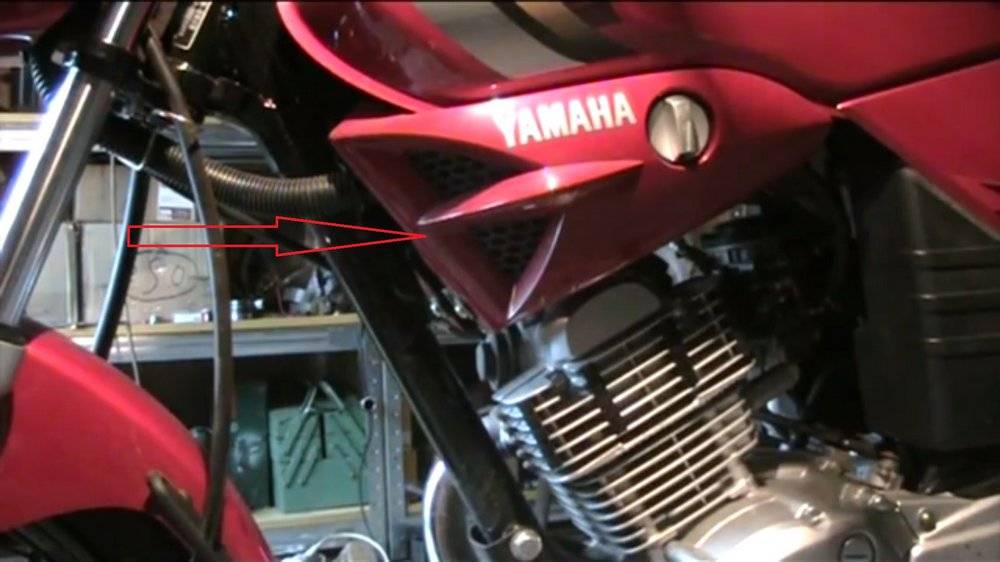

После обкатки мотоцикла, а так же каждые 6000 километров производитель в инструкции рекомендует проводить проверку клапанных зазоров, а так же их регулировку, при необходимости. Как показывает практика, зазоры на этом моторе не уплывают, и данную процедуру можно проводить реже. Допускаются следующие значения тепловых зазоров: 0,08-0,12 мм на впуске, 0,1-0,14 мм выпуск. Регулировать клапана не сложно, главное не спешить и всё делать аккуратно. Итак, для этого понадобятся следующие инструменты:
- Головка или г-образный ключ на 8 миллиметров
- Ключ или головка на 24 мм
- Рожковый ключ на 8 мм
- Головка на 17 мм
- Утконосы или спецключ под квадрат
- Набор щупов малого номинала или бритвенное лезвие
Регулировка клапанов производится на непрогретом моторе, ири температуре воздуха 15-25 градусов цельсия. Чтобы было удобней работать, сначала снимаем пластиковую накладку под баком:

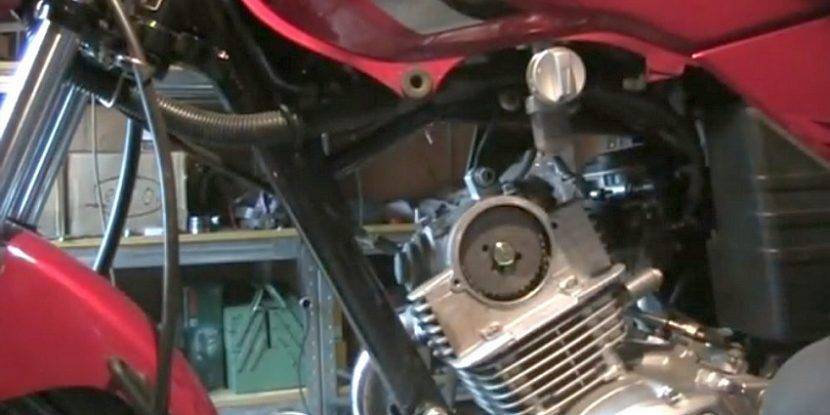

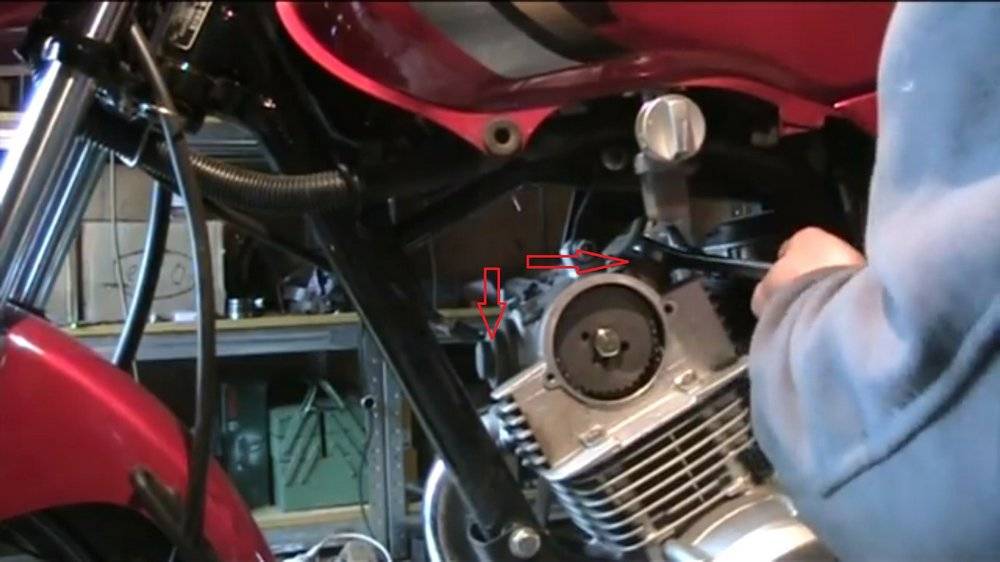

Снимаем крышку звезды ГРМ, отвернув 2 болта головкой на 8:

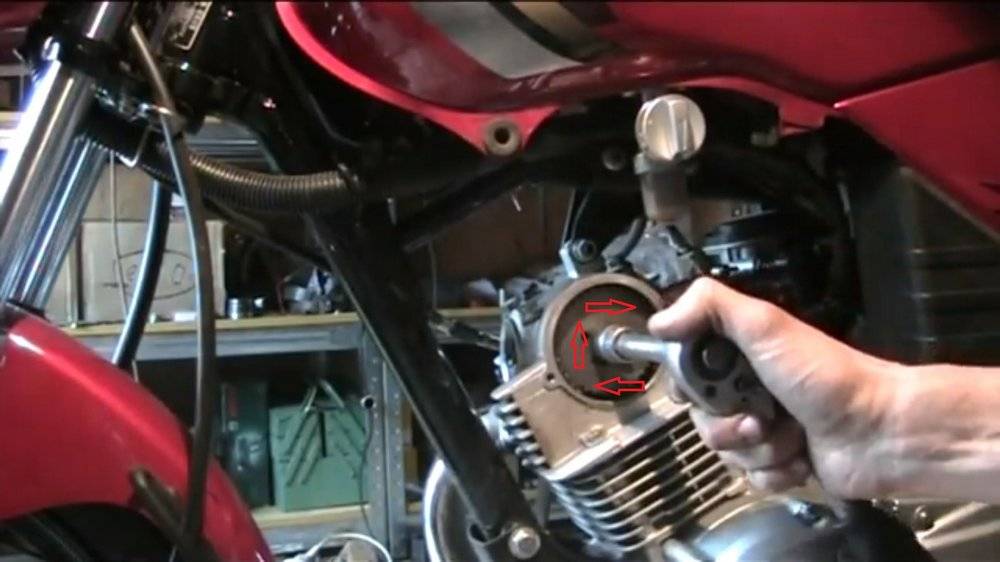

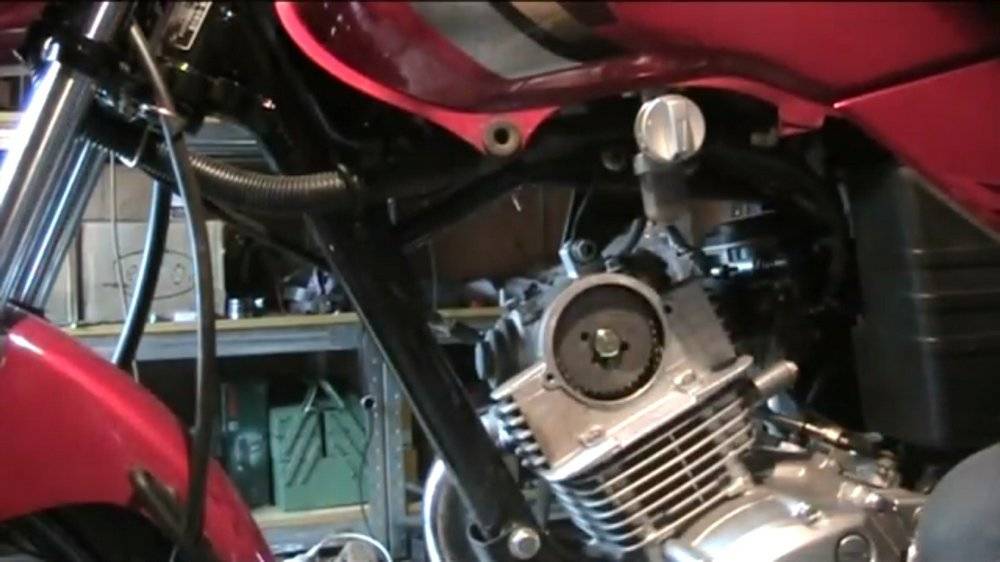

Теперь нужно выставить клапана в закрытое положение. Для этого включаем нейтраль и поворачиваем звезду до совпадения меток на звезде и головке. Для этого вращаем за болт ключом на 17 по часовой стрелке, иначе сломаем натяжитель цепи газораспределительного механизма:

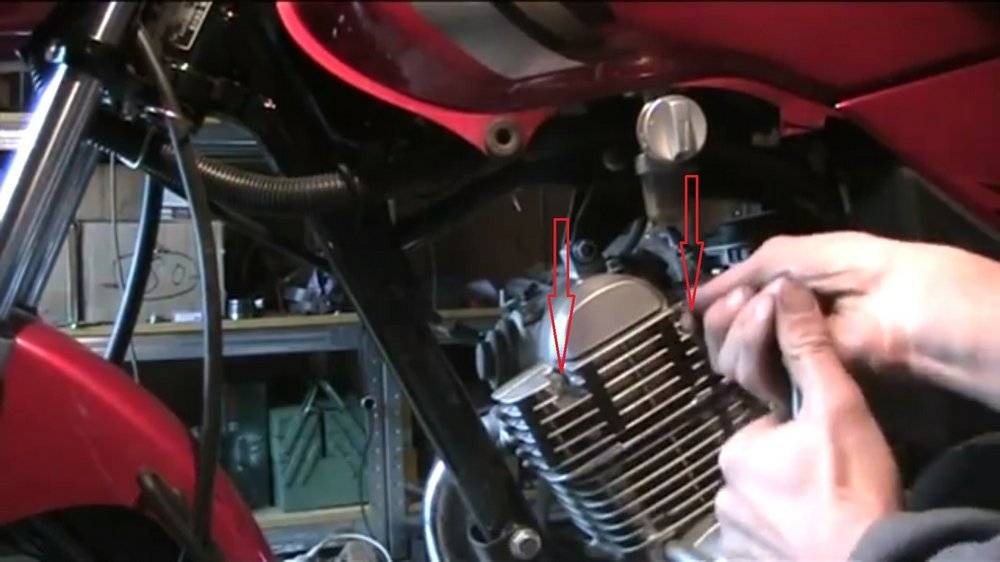

Затем нужно открутить клапанные крышки. Крышки откручиваются ключом на 24. Будьте аккуратны. Часто они прикипают и не хотят откручиваться, в результате владельцы прикладывают значительное усилие и сворачиваю ключом грани. Если крышки не хотят откручиваться, то нужно или охладить их с помощью специального аэрозоля или погреть головку монтажным феном, избегая сами крышки. Естественно, после это нужно снова будет дождаться, пока всё остынет. В самом крайнем случае можно воспользоваться киянкой и постучать по ним.
Для регулировки понадобятся щупы на 0.1 для выпускного, и на 0.08 миллиметра для впускного клапана. Если вдруг не знаете — впускной клапан расположен со стороны карбюратора, выпускной со стороны глушителя. Щуп вставляется между регулировочным болтом и клапаном. Если щуп не лезет — значит зазор меньше допустимой нормы, это может привести к прогару клапанов и последующему ремонту мотора. Если болтается свободно — берём щуп толще, чтоб выяснить какой там зазор. Формально, есть допустимый разбег значений: 0.08-0.12 мм на впуске, 0.1-0.14 мм выпуск. Если у вас нет нужных щупов, то можно воспользоваться «дедовским» методом — выставить зазор с помощью бритвенного лезвия. Оно как раз имеет толщину в 0.1 миллиметра. На впускном клапане лезвие должно ходить туговато, на выпускном — более свободно.
Для регулировки потребуется отпустить контргайку ключом на 8, регулировочный винт придерживайте спецключом или пассатижами. Вставьте щуп между регулировочным винтом и клапаном и руками закрутите винт, чтоб щуп ходил чуть туговато. Снова затяните контргайку , удерживая винт, чтоб он не провернулся. Затяните так, чтоб не открутилась, но без фанатизма, чтоб не сорвать резьбу. Не редки случаи, когда на данном этапе люди роняли гайку внутрь мотора. Как говорится, по возможности избегайте этого.
Собираем всё в обратной последовательности.
