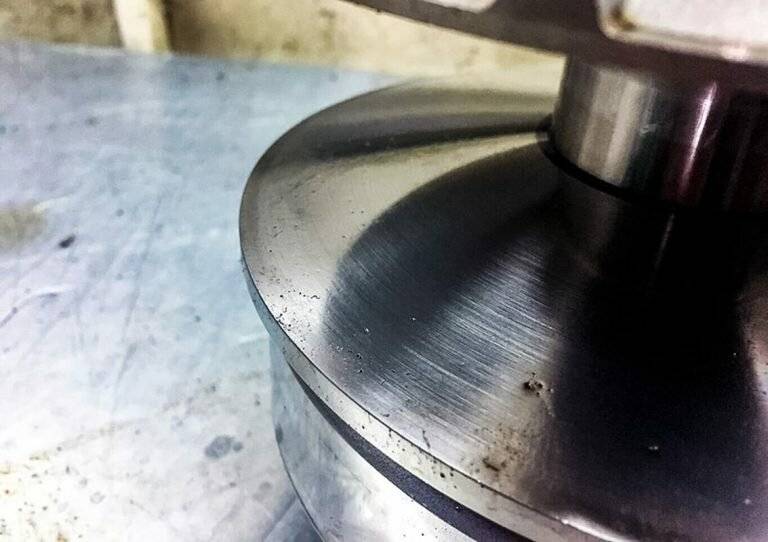

Ржавые шкивы как причина износа ремня вариатора

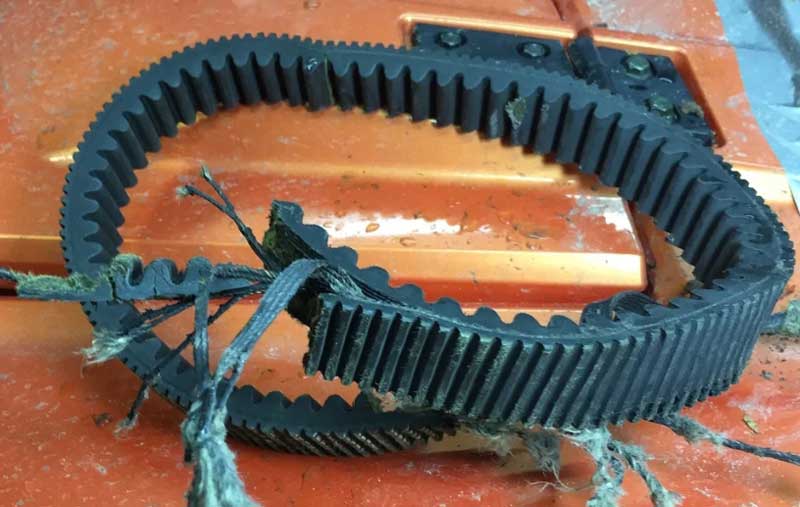

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

1. Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
2. Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
3. Когда ремень и половинки шкива готовы, снимаем и ролики.
4. Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
5. После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет — это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит — пора заняться настройкой работы вариатора.

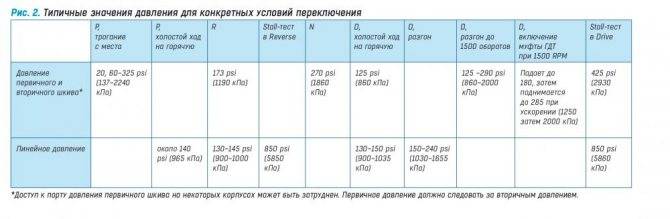

«Референтные» значения

Мы только что указали на некоторые надуманные проблемы, но что если мы столкнемся с настоящей неисправностью? Давайте ознакомимся с информацией, которая поможет идентифицировать эти повреждения, как только они появятся на пороге вашей мастерской. Вот некоторые таблицы и схемы, где приводятся характеристики давления, описываются расположение портов и гидродинамические исследования, то есть дается вся актуальная информация, которая потребуется вам для диагностики неисправностей.

Как вы можете видеть, здесь фигурируют значительно более высокие значения давления по сравнению с обычными автоматическими трансмиссиями. Для замера давления используйте манометр с минимумом 1 000 psi (7000 кПа). Вам также потребуется стандартный адаптер портов Jatco. Если такового нет, можно изготовить его самостоятельно, рассверлив центральное отверстие в пробке картера, а затем припаяв к нему трубку 1/8″.

Определить расположение портов для замера давления несложно (рис. 6). Большинство портов и заливная пробка расположены спереди, по направлению к радиатору, прямо под датчиком скорости ведущего вала. Они образуют круг из четырех точек, при этом порт давления первичного шкива находится в центре. Порт Reverse brake расположен рядом с валом переключения передач сверху, а порт вторичного шкива – на стороне теплозащитного экрана

Внимание: данная конфигурация актуальна только для JF011E, местоположение портов на других вариаторах отличается. Обратитесь к соответствующему справочному руководству по расположению портов на других моделях

Износ подшипников

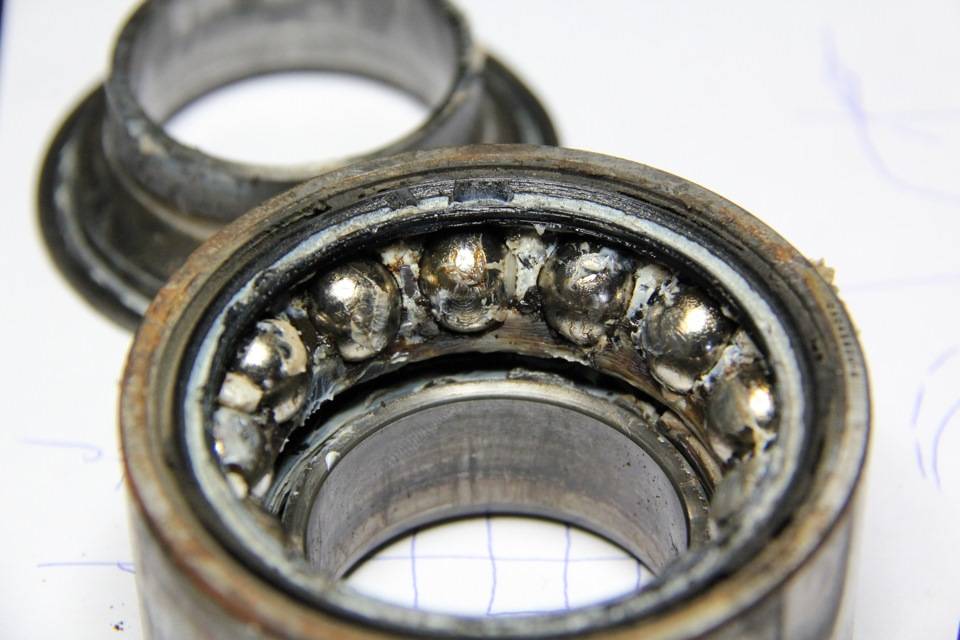

В работе вариаторных конусов наиболее часто изнашиваются подшипники. Первые признаки неисправности возникают при пробеге в 50 тыс. км. Для устранения поломки нужно обязательно определить причину, чтобы в последующем не сталкиваться с необходимостью преждевременного ремонта. Водители начинают отмечать усиленный гул. По своим конструктивным особенностям ремень состоит из огромного количества пластин. Все они надежно соединяются между собой стальными перетяжками.

Для полноценного сцепления на всю поверхность нанесены косые насечки. Они имеют свойство изнашиваться в процессе эксплуатации, поэтому становятся причиной возникновения достаточно серьезных поломок и неисправностей. Чтобы устранить сильный гул в подшипниках, необходимо оценить техническое состояние ремня и заменить его.
Можно выделить и другие причины гула и шума в работе подшипников:

• низкое качество подшипников;
• минимальный показатель динамичности и грузоподъемности;
• внутрь подшипников попали продукты износа, которые выступают в роли абразивных веществ.

Если возникают первые симптомы поломок и неисправностей с вариатором, необходимо обращаться за помощью к опытным мастерам. В автомастерской есть все необходимое оборудование и профессиональные инструменты для работы. Специалисты имеют большой опыт, поэтому справятся с задачами разного уровня сложности. Они смогут точно найти причину, которая привела к возникновению проблем с вариатором.

Чтобы записаться на диагностику, необходимо позвонить менеджеру, согласовать удобную дату и время посещения. Каждый клиент получает лист с перечнем основных поломок. Перед началом работы с заказчиком обговаривается объем работ, а также список деталей, которые будут меняться в процессе ремонта. После устранения неисправности мастера дополнительно тестируют и проверяют автомобиль.

Почему свистит ремень генератора (причины свиста)

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его “подтяжкой”. Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Большинство приводных ремней в автомобиле имеют клиновидную форму, которая обеспечивает большую силу трения в местах контакта со шкивами. Они так и называются – клиновые ремни. Те же ремни, которые имеют несколько клиновидных дорожек (так называемых “ручейков”) называются – поликлиновые.

Клиновые ремни бывают с зубьями и без. Считается, что ремни с зубьями лучше работают на излом, не ломаются и проскальзывают реже.

Вот мы и подошли к ответу на главный вопрос – почему свистит ремень генератора? Всё очень просто – в 99% случаев свист появляется из-за трения ремня о шкивы и натяжные ролики в результате проскальзывания! То есть, если ремень не может провернуть шкив генератора или другого оборудования, то он просто проскальзывает, издавая неприятный звук похожий на свист, писк, скрип или визг.

Поэтому искать нужно не причину свиста, а причины, вызывающие проскальзывание ремня. И основных таких причин может быть пять:

1. Слабое или очень сильное натяжение ремня генератора;
2. Плохое качество или износ ремня;
3. Попадание грязи, влаги, масла и других технических жидкостей на ремень и шкивы;
4. Неисправный подшипник генератора или натяжного ролика;
5. Несоосность шкивов.

Кроме того, на появление свиста могут повлиять и такие факторы, как влажность и температура воздуха окружающей среды, техническое состояние генератора, кондиционера, гидроусилителя руля и другого оборудования, приводящегося в движение от ремня генератора.

Почему возникает необходимость в замене ремня

Специалисты и обычные автомобилисты выделяют несколько основных причин, из-за которых требуется провести замену ремня вариаторной коробки.

Такое возможно в случае:

• естественного износа ремня коробки вариатора;
• повреждения узла;
• истечения срока службы;
• проводимого ремонта КПП.

Просто так ремень начать проскальзывать не может. Да, не исключается вариант с сугубо естественным износом. Но для этого машина должна пройти огромное расстояние. В основном есть причины, которые ведут к возникновению подобных сложностей в работе вариатора.

1. Дефицит смазочного масла. Для CVT используется строго специальное масло, которое отличается от смазки для АКПП и МКПП. Если его будет недостаточно в системе, ремень может начать буксовать. От этого поверхность изнашивается значительно интенсивнее.
2. Экстремальные условия вождения. Вариаторные коробки не любят резких ускорений и торможений, буксования, езды с прицепами. Если нарушать все эти правила и не придерживаться размеренных условий эксплуатации, ремень в скором времени деформируется и растянется. Как результат, возникнут проскальзывания.
3. Выход из строя датчика скорости. Если он ломается и перестаёт нормально работать, коробка переходит в аварийный режим работы. В этой ситуации ремень CVT будет менять свою форму, если совершаются резкие торможения.
4. Удары по коробке при движении задним ходом. Это обычно происходит при наезде на препятствия, включая режим заднего хода. Это наверняка спровоцирует проблемы в работе ременного привода. Его придётся менять.

Обычно именно сам водитель становится главной причиной возникновения неисправностей, связанных с ремнём вариаторной коробки.

Многие водители привыкли к управлению машиной с классической механикой или стандартным гидротрансформаторным автоматом. Но ситуация с вариатором совершенно иная. Здесь приходится вырабатывать другие привычки и адаптироваться к новым требованиям.

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не чинят, только меняют в сборе, зато специализированных сервисов, которые смогут произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя, в целом ремонтопригодность вариатора будет напрямую зависеть от его популярности. Чем больше таких коробок выпущено, тем больше комплектующих и специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость капитального ремонта коробки составляет 70 тыс.руб. в зависимости от масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

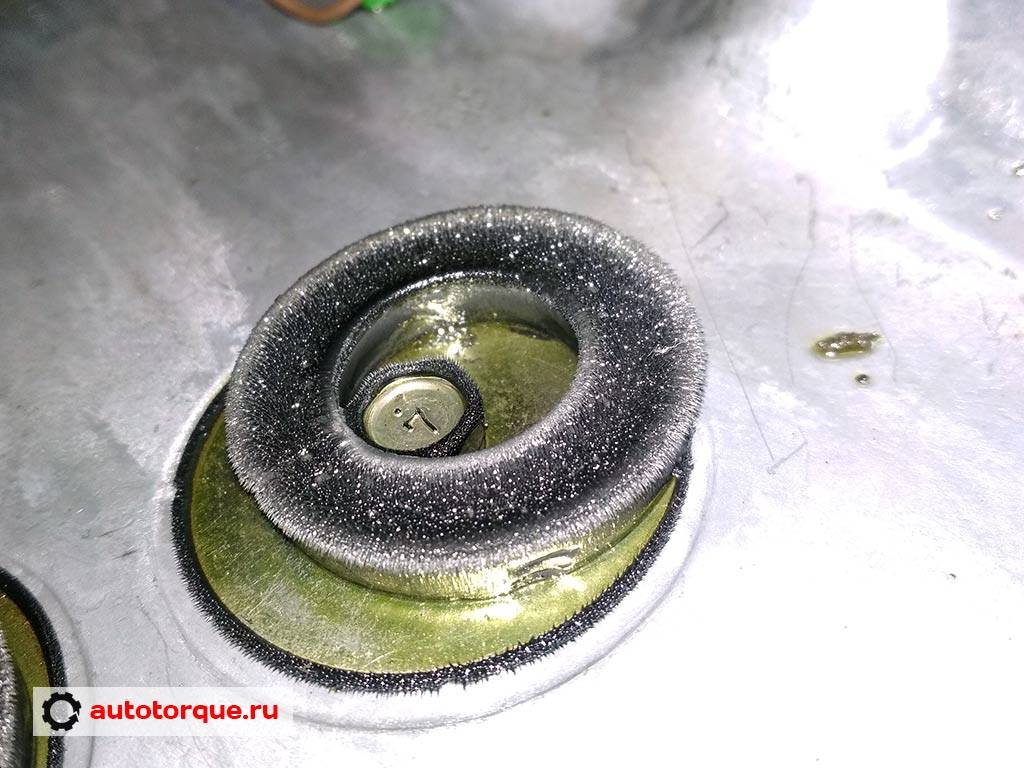

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Проверка слуха

Наиболее часто встречающаяся проблема – это изнашивание подшипников конусов. При этом появляется необычный гул. Как правило, бывает, это случается по достижении пробега в 50 000 км. Сменить все 4 подшипника с необходимыми дополнениями будет стоить около 35 000 рублей.

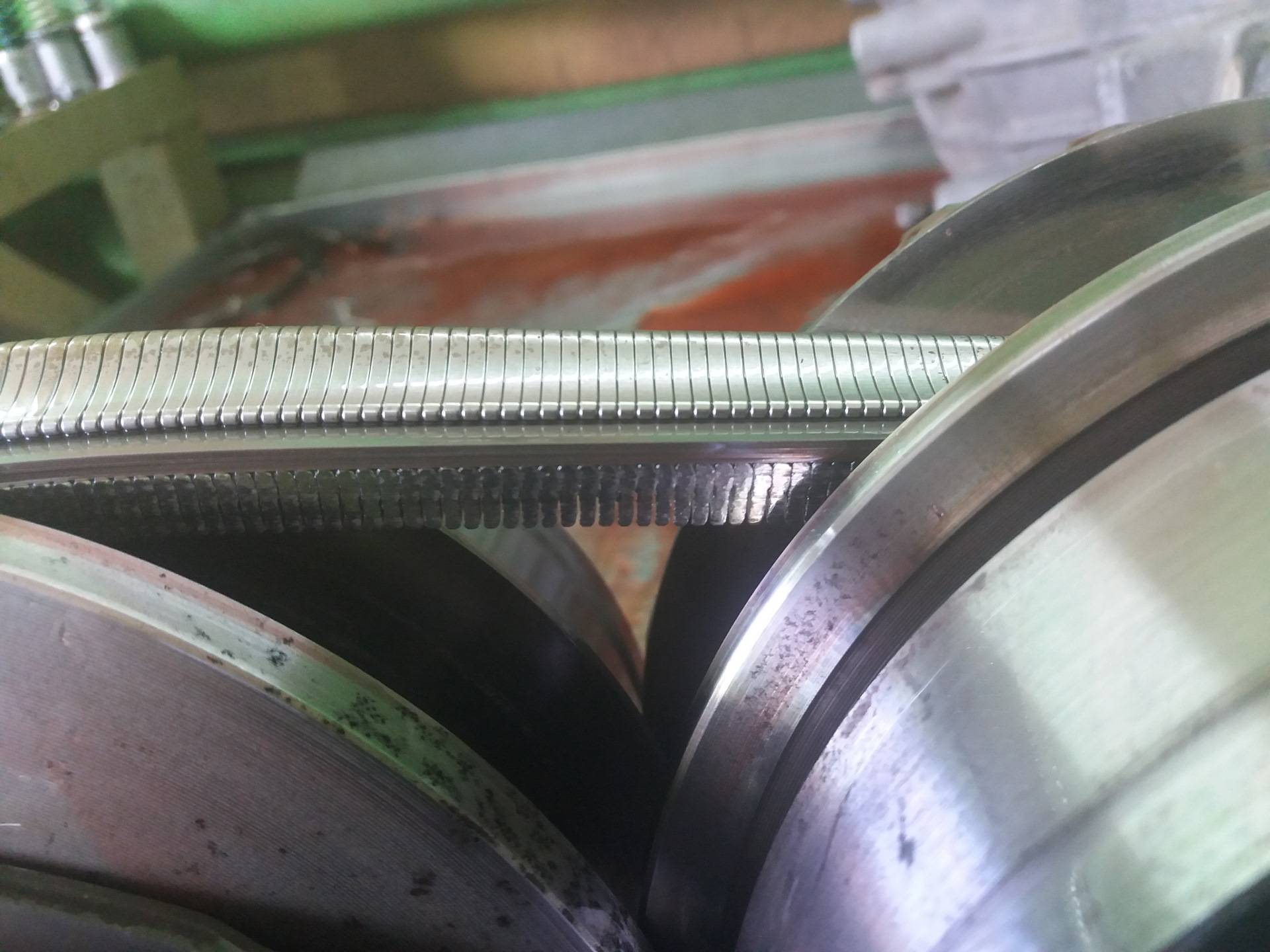

При этом, изнашивание насечек стальных пластин ремня может привести к крайне печальным последствиям на дороге, так что замена ремня не будет лишней при любой перестановке подшипников. Эта проблема часто встречается у моделей «Nissan Qashqai», иногда – у «Nissan X-Trail», а у «Mitsubishi Outlander» эта неисправность проявляется только после 150 000-200 000 км пробега.

подшипники вариатора RE0F10A (JF011E)

С заменой подшипников не следует тянуть – при качественной шумоизоляции и отсутствии внимания водителя они могут сломаться, а конус – лопнуть.

Но если они шумят, то шумят они по разным причинам. Прежде всего, изношенные частички контактируют с функциональной поверхностью и таким образом отрицательно влияют на скорость ее разрушения. Они неизбежно туда проникают, так как преграды в виде пары масляных фильтров и магнита недостаточно для их удержания.

При этом, жизнь подшипникам можно продлить, меняя масло через каждые 50 000, а лучше – через 30 000. Но этот вывод основывается только на некоторых наблюдениях, многие специалисты не видят здесь связи. Какие-то вариаторы спокойно живут до 100 000-120 000 км пробега, а какие-то при тех же условиях использования шумят уже по прошествии 50 000 км. Значит, дело в низком качестве подшипников. А иногда подшипники не справляются со своей работой и ее объемами и изнашиваются из-за этого.

Масляный насос начинает работать непосредственно с запуском двигателя. Это единый механизм, который требует замены при выходе редукционного клапана из строя. Тем временем, уже испорченный и запущенный клапан достать очень сложно. Для того, чтобы масло не перегревалось, встроен теплообменник жидкости, ликвидирующий высокую температуру с помощью охлаждающей жидкости.

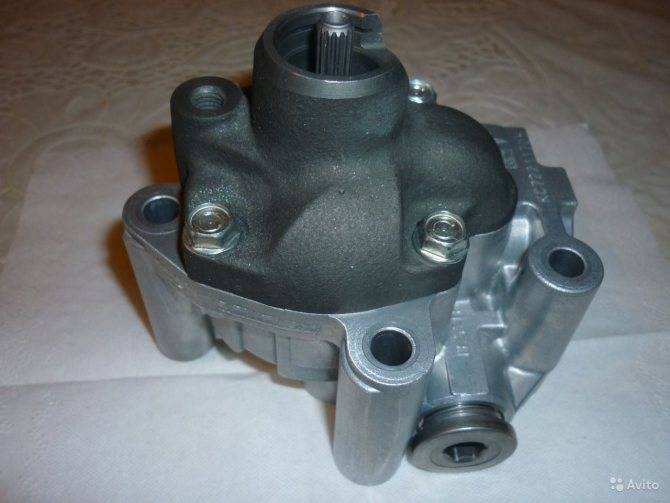

масляный насос вариатора

Что касается замены масла, то единого мнения не существует. К примеру, концерн «Renault-Nissan» до 100 000 км пробега (при действии гарантии) советует просто следить за корректным уровнем масла, а «Mitsubishi» просят менять его по достижению 75 000 км пробега.

Следует учесть, что для вариаторов даже масло изготавливается особое – с пометкой «CVT». «Nissan» производит «NS-2», а «Renault» советует «ELFMATIC CVT». «Mitsubishi» рекомендует DiaQueen CVT-J1. Наиболее популярно среди них масло «NS-2», продается по 4 л. Но в сущности, все эти масла имеют одну основу. Тем не менее, использование обычного масла для автоматов в вариаторе недопустимо. Хотя существуют некоторые такие вариаторы, но это, скорее, нетипичные примеры.

Количество масла также рассчитывается из потребности двигателя и вида привода. К примеру, заднеприводному «Nissan Qashqai» с мотором объемом 2 литра при отсутствии масляного радиатора будет нужно примерно 4,2 л. Помимо этого несколько литров по-прежнему находится в гидросистеме и трансформаторе – это масло невозможно слить, а для полной смены масла пользуются особой установкой, и при таких условиях масла нужно больше в 2–3 раза.

Когда и как нужно менять клинообразный ремень.

Основной проблемой в машине при износе приводных ремней на начальном этапе становятся различные скрипы и свисты происходящие во время вращения шкивов передающих на навесное оборудование двигателя крутящий момент. При возникновении этих скрипов и свистов в скором времени один из приводных ремней может по-просту оборваться. Уважаемые друзья и наши читатели, предлагаем вам подробную информацию о типах ремней установленных в современных автомобилях. Наш инфо-справочник поможет вам узнать о том, когда необходимо менять приводные ремни а также, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а вместе с этим заодно получить для себя и ответы на другие интересующие вас вопросы непосредственно связанные с этими ремнями.

Для начала давайте сразу расставим все точки над “i” и выясним, что же это такое – приводные ремни.

Приводной ремень автомобиля – это элемент ременной передачи, конкретная рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма) не относится к приводным ремням. На самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов, а именно:

– Ремень ГРМ (ременный привод газораспределительного механизма).

– Приводные ремни вспомогательных компонентов (навесное оборудование двигателя).

Существует 3 (три) типа автомобильных ремней:

1. Ремень ГРМ – как правило, он зубчатый.

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

3. Клинообразный (клиновый) ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

Ремни №2 и №3 в нашей стране имеют еще и дополнительные названия, то есть: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ к которым предъявляются достаточно строгие требования, такие например как, обязательная своевременная плановая замена в соответствии с установленым производителем сроком службы, то приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют к себе не такого пристального внимания.

Но, тем не менее, это совсем не говорит о том, что они не нуждаются в нашем внимании. Для них периодически необходима также плановая замена

Причем не желательно дожидаться того момента, когда ремни выйдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, работу кондиционера, ну и т.п.)

Таким образом, если вы вдруг услышали скрип или свист под капотом машины,  советуем вам обратить на это внимание. Помните о том, что посторонний шум под капотом это не только неприятности для вашего слуха, но и что-то большее. Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах

Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя

Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах. Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя.

Как правило, когда ремень износился или у него ослабла натяжка, то в дождливую и холодную погоду такое проскальзывание или свист только усиливаются, поскольку ремень теряет свое сцепление со шкивом из-за влаги.

Если вы друзья услышали под капотом авто однократный скрип или свист ремня, особенно после того как проехали через глубокую лужу, то нет особых причин для беспокойства. В этом случае приводной ремень скорее всего слишком влажный, что уменьшило его сцепление конкретно со шкивом. Если же вы слышите этот свист (визг) под капотом после того, как утром завели автомобиль или после нескольких километров пробега, или после начала движения, или при прогреве двигателя, то скорее всего ваши приводные ремни (или ремень) износились(ся) или ослабла сама натяжка этих приводных ремней.

Температурный режим вариатора

Температура – особая характеристика бесступенчатой коробки передач. Предусмотрена даже специальная самодиагностическая система, включающая в себе датчик температуры. Когда он диагностирует повышение температуры, то вариатор автоматически переводится в состояние аварийной работы, а на приборной панели зажигается лампочка.

На некоторых транспортных средствах для создания необходимого температурного режима масла кроме теплообменника создается добавочный радиатор в моторном отсеке, располагается он перед конденсором климатической установки. Конденсор имеет свойство загрязняться пылью через воздуховоды, что блокирует его работу.

Основные симптомы слишком большого количества грязи в радиаторе – слишком большая температура на больших скоростях. Потому промывать радиатор необходимо не реже, чем раз в 2-3 года. Лучше всего при этом снимать бампер.

А в воздуховоды будет нелишним монтировать защитную сетку, так как часто радиаторы просто разрушаются из-за разного рода предметов, летящих в них с дороги. К примеру, что касается «Renault Coleos», то радиатор от вариатора прежде всего подвергается потоку воздуха, а потому часто бывает поврежден камнями и забит грязью. А это снижает качество продува радиатора охладительной системы двигателя.

Радиатор вариатора

Существует большая вероятность того, что вариаторы будут все больше распространяться, так как неполадки у них встречаются не чаще, чем у механики. Именно поэтому автомобильные компании все больше их популяризируют, хотя раньше не жаловали.

Примером может служить концерн «Toyota», который славится своей надежностью. Они поставили вариатор на «RAV-4» и «Corolla», а «Subaru» — на «XV», «Forester» и «Outback», хотя водители, предпочитающие эту фирму, любят ездить на больших скоростях. А еще не так давно существовало мнение, что вариатор предназначен для небольших скоростей.

Но все меняется.

Другие причины

Кроме основных причин, принято учитывать и дополнительные:

• Ролик натяжного устройства – еще одна причина. Многие почему-то считают, что он вечный, но это не так. Если ролик выходит из строя, то жди проблем, в том числе и обрыва ремня. С заменой ролика все приходит в норму.
• Еще один распространенный случай, когда ослабевает фиксация генератора и ГУР. Крепление из-за чего-то трескается, начинает рвать ремни. Дело может быть и в кронштейне гена. Он кривится по какой-либо причине, и возникают проблемы.
• Причина банальная – отсутствие защиты генератора. Если ее нет, то в ремень начнет летать все, что принесет встречный ветер – камни, мусор, ветки.

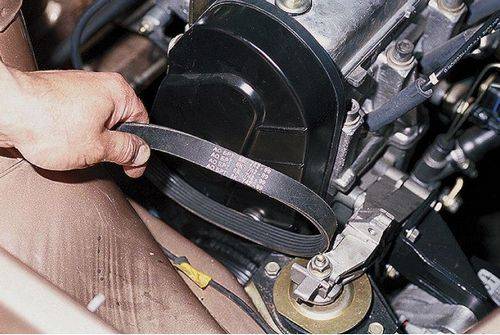

Как проводится замена генераторного ремня

• Случается нередко, что заклинивает ген (падает бортовое напряжение) или насос. Проверить заклин гена можно с помощью вольтметра, а заклин помпы – протестировав показания температуры двигателя.
• Автомобильная электрика непосредственно связана с генератором. Отопитель, фары, аварийка, мультимедийная система, дворники и т.д. Если владелец автомобиля не будет с заботой относиться к электрике (не включать одновременно несколько потребителей), то от большой нагрузки ген начнет туго вращаться, а ремень, соответственно, проворачиваться.

Если порвался ремень генератора, то однозначно, следует определить причину. А как это сделать, если их довольно много. В первую очередь эксперты рекомендуют смотреть на сторону износа. В зависимости от того, со стороны ручьев или гладкой плоскости износился ремень, можно сделать соответствующие выводы. Другими словами, именно с этой стороны он и трется.

Устройство вариатора скутера

Вариатор — деталь, отвечающая за плавное изменение скоростного режима. Он представляет собой агрегат из двух шкивов (ведущий и ведомый), скрепленных с ремнем. Степень нагрузки на главный вариатор зависит от интенсивности вращения двигателя. При езде на высокой скорости количество вращений максимальное, из-за чего детали вариатора изнашиваются быстрее.

Ремень прикрепляется к шкиву боковыми частями. Если втулка вариатора изнашивается, ремень глубже врезается в шкив. При работе ведущего шкива ремень плавно сжимается и разжимается. Спортивный вариатор на скутере совершает больше оборотов. Замена ремня может потребоваться раньше.

Из-за неправильной эксплуатации со временем может выйти из строя даже новый скутер

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

• два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
• ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Настройка вариатора на скутере

Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.

Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.

Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.

Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

1. Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
2. Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
3. Когда ремень и половинки шкива готовы, снимаем и ролики.
4. Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
5. После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

Основная причина поломок — перегрев

Перегреть вариатор легче на автомобилях, где не предусмотрено охлаждение рабочей жидкости. Например, радиаторы не ставили на некоторые модели Mitsubishi, хотя после роста рекламаций схему с охлаждением вернули.

Но существуют и другие причины перегрева.

• Если радиаторы залеплены грязью, вариатор эффективно не охлаждается. Нельзя использовать загрязненные и слишком частые сетки в прорезях бампера — защита силового агрегата должна иметь вентиляционные прорези.
• Вариатор перегревается при длительном буксовании, когда нагрузка велика, а охлаждения потоком воздуха нет. В таком режиме передаточное отношение в вариаторе максимально, и ремень, сгибаясь по малому радиусу на ведущих конусах, работает с большим напряжением, проскальзыванием и износом.
• Езда «на максималке» заставляет вариатор передавать всю мощность двигателя через ремень, согнутый по малому радиусу — теперь уже на ведомых конусах. Этот режим увеличивает износ и приводит к перегреву.

Часто перегреваемый вариатор JF011 может проявить признаки износа ремня в виде рывков и подергиваний уже к 30 000 км пробега.
