Замок зажигания Восход — центральный переключатель
В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения <<0>>, <<1>>, <<2>> в соответствии со следующими режимами работы:
- в положении <<0>> — цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
- в положении <<1>> (езда днем) — включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
- в положении <<2>> (езда ночью) включаются две цепи:
- а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
- б) цепь лампы головного света А6-32+32 (через переключатель света на руле).
Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.
Kymco PEOPLE S 300 I. Описание модели
На суд широкой общественности компания Kymco выкатила нового флагмана модельного ряда People S c увеличенным 300-кубовым двигателем (реально 270см3). Компания уверяет, что вы останитесь довольны этим скутером не только при перемещении по городу, но и при выезде на трассу, поездку на пикник или даже участии в небольшом мото-путешествии.
На скутере имеется надпись «Сделано в Тайване», поэтому здесь можно говорить о качестве сборки и сбалансированном подборе компонентов скутера. Кроме того, стоит напомнить, что благодаря итальянским дизайнерам, смотрится People S достаточно интересно. Дизайн скутера гарантирует интерес окружающих и не позволит скутеру потеряться в массе других подобных.
При взгляде на скутер спереди, в глаза бросается большая передняя решетка, через которую проглядывает радиаторная решетка. Двойная галогеновая передняя фара гарантирует отличное освещение на дороге, а в задней группе используется модные нынче светодиоды LED.
Мягкое удобное сиденье для водителя и пассажира, простая и понятная приборная панель устанавливают новую планку комфорта в мире скутеров. А зарядка для телефона и двойные зеркала завершают картину.
Из технических особенностей можно отметить особую усиленную раму, гарантирующую стабильность даже при критических нагрузках, колеса по 16 дюймов, передние двойные дисковые тормоза диаметром по 260мм и двойным параллельным поршнем.
People S 300 оснащен одноцилиндровым, 4-тактным двигателем, с 2 клапанами, SOHC, жидкостным охлаждением. Двигатель дополняет коробка передач – вариатор CVT. Кстати, двигатель скутера выдает 24,4 л.с. @ 7500 об/мин и при этом отлично вписывается в нормы Euro3.
Настройка уровня топлива
Данная процедура также проводиться при помощи жиклера, расположенного в самом низу на поплавковой камере. Первым делом нужно открутить данный винт, но бензин не должен выйти из трубки. Трубка располагается ниже жиклера, как правило, прозрачная. Она и показывает уровень топлива, поэтому поднимите ее в вертикальном положении. Если уровень топлива в поплавковой камере нормальный, бензина в трубке будет немного меньше бордюрчика крышки.
Важно: проверять данный показатель нужно только на прогретом заведенном двигателе. Регулировка уровня топлива в карбюраторе скутера 4т проходит следующим образом: снимаем поплавковую камеру и находим внутри иглу. На игле есть отметки и небольшое запорное кольцо
Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием
На игле есть отметки и небольшое запорное кольцо. Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием
Регулировка уровня топлива в карбюраторе скутера 4т проходит следующим образом: снимаем поплавковую камеру и находим внутри иглу. На игле есть отметки и небольшое запорное кольцо. Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием.
Регулировка карбюратора скутера 4т
Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты. Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.
Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.
После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.
Когда нужно регулировать клапана
Совет!
Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.
Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.
Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:
- Пассатижи;
- Крестовая отвёртка;
- Пара рожков на 8 и 9;
- Торцевой ключ на 10;
- Щупы 0.05 и 0.1 мм.
Щупы Внимание!
Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.
Воздушный фильтр — способы обслуживания
Не забывайте периодически проводить обслуживание воздушного фильтра скутера. Если фильтрующий элемент одноразовый, то заменяйте его новым, в противном случае обслужите его в соответствии с инструкцией к скутеру. Обычно, если фильтрующий элемент поролоновый, то, его промывают в бензине, затем просушивают и обрабатывают специальным средством для воздушных фильтров. Без пропитки фильтр не будет качественно очищать воздух, попадающий в мотор, что приведет к быстрому его износу. Сроки и периодичность обслуживания воздушного фильтра, зависят от условий эксплуатации скутера. При поездках по пыльным дорогам, фильтр приходится обслуживать намного чаще.
Разбираем карбюратор
Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.
Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой
Особое внимание мелким деталям. 4. Берем шлицевую отвертку и выкручиваем 2 жиклера
Больше раскручивать ничего не надо
Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.
Виды масел в скутере
Масла на скутерах применяются двух видов – моторное масло для двигателя, и трансмиссионное масло для редуктора колеса. В двухтактном двигателе масло заливается в специальный бак, и подается в карбюратор с помощью бензонасоса в необходимом количестве, в зависимости от оборотов двигателя. Периодически, по мере расхода масла его необходимо доливать.
В четырехтактном двигателе, заливается в картер, и доливать его, как правило, не приходится, его просто заменяют новым, в соответствии с рекомендуемыми сроками замены
Признаки необходимости проверки
Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.
Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.
Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.
Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора
Коммутатор
Для проверки коммутатора нам потребуется контрольная лампа — это обычная лампочка на 12 Вольт с выведенными проводками для удобства подключения. Контрольную лампочку и подключаем ее одним концом к проводу массы, вторым к проводу катушки зажигания. Крутим стартером двигатель.
Если лампочка загорится — коммутатор и его проводка исправны. Если лампочка гореть не будет, значит неисправен коммутатор, либо проводка коммутатора. Для того чтобы быть на 100% уверенным, что дело не в коммутаторе — я рекомендую его заменить на заведомо исправный. Коммутатор для китайских мопедов стоит недорого, если вдруг окажется что старый коммутатор исправен — пусть лежит у вас до «прозапас» до следующей проверки.
Схема двигатель скутера 150 кубов
Схема двигателя китайского производства на 150 кубовый 157QMJ скутер
Подробное описание и разборка двигателя для ремонта скутера в описании указаны все элементы
Двигателя скутера для кап ремонта и регулировки данного агрегата.
1 Половина картера правая в сборе2 Сайлентблок передний3 Прокладка картера4 Половина картера левая в сборе5 Втулка6 Сайлентблок задний7 Трубка8 Шпилька 8×187.59 Шпилька 8×195.510 Подшипник 620111Подшипник 600412 Манжета 19.8x30x513 Манжета 27x42x714 Штифт 8×1415 Болт М6х5016 Подшипник 600217 Вал тормоза18 Кольцо 7.5×1.519 Гайка М820 Болт сливного отверстия21 Шайба М1222 Рычаг тормоза
1 Пластина ограничительная2 Полушкив левый3 Втулка наружная4 Полушкив правый5 Ролик6 Болт М6х147 Пластина8 Кронштейн9 Шестерня приводная стартера10 Пружина11 Шестерня кикстартера12 Вал шестерни кикстартера13 Пружина вала14 Вал кик-стартера15 Втулка 12x16x1216 Втулка 14x18x1617 Пружина кикстартера18 Штифт 4.519 Ролик 3×8.520 Шайба 12 мм21 Шайба 14 мм22 Шайба 12.5 мм23 Втулка внутренняя24 Шайба 28 мм25 Гайка М1226 Шкив ведущий в сборе27 Кикстартер в сборе28 Шестерня кикстартера в сборе
1 Левая крышка двигателя2 Пластина3 Штифт 08×144 Зажим троса газа5 Зажим троса заднего тормоза6 Зажим трубки7 Прокладка крышки8 Винт 4×89 Болт М6х4010 Болт М6х6511 Болт М6х70
1 Шестерня электростартера2 Вал шестерни электростартера3 Шестерня муфты4 Корпус муфты5 Фланец муфты6 Пружина7 Колпачок8 Стартер9 Жгут электростартера10 Болт М5х811 Болт М6х1612 Болт М6х1213 Гайка М2214 Шайба 018x31x115 Штифт 05×616 Шпонка 15x14x417 Ролик 10×1018 Подшипник игольчатый 28x32x1719 Кольцо 24.4×3.120 Муфта
1 Крышка правая2 Прокладка крышки правой3 Крышка масляного фильтра4 Фильтр масляный5 Пружина фильтра6 Масляный щуп7 Зажим8 Манжета 19.8x30x59 Кольцо фильтра 030.810 Кольцо щупа 018×311 Штифт 08×1412 Болт М6х3213 Болт М6х9514 Болт М6×10015 Болт М6х11016 Болт М6х35
1 Головка цилиндра в сборе2 Блок коромысла3 Направляющая клапана впускного4 Направляющая клапана выпускного5 Прокладка головки цилиндра6 Прокладка7 Шайба прижимная8 Трубка8 Фиксатор10 Шайба11 Кольцо12 Кольцо 9.5×1.513 Шпилька М6х1814 Шпилька М6х5015 Гайка Мб16 Гайка М817 Штифт 010×1618 Болт М6×10019 Свеча зажигания
1 Крыльчатка2 Генератор в сборе3 Ротор4 Статор5 Шайба 0126 Болт М5х127 Гайка М128 Болт М6х169 Болт М6х22
Источник

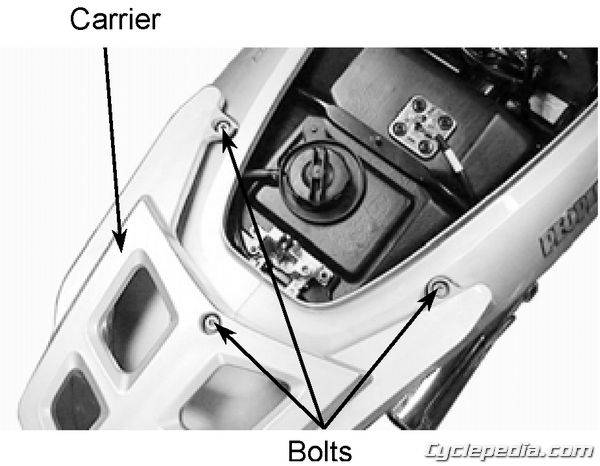

KYMCO People S Scooter Service Manual Table of Contents
KYMCO People S 50, 125 and 200 General Information
Engine Frame VIN Serial Number, Specifications, Service Precautions, Torque Values, Tools, Lubrication Points, Cable and Harness Routing, Wiring Diagram, Troubleshooting
KYMCO People S 50 4T, 125 and 200 Inspection / Adjustment
Service Information, Maintenance Schedule, Fuel Line, Throttle Operation, Air Cleaner, Spark Plug, Valve Clearance, Carburetor Idle Speed, Ignition Timing, Cylinder Compression, Final Reduction Gear Oil, Drive Belt, Brake Shoe, Brake System, Headlight Aim, Suspension, Steering Handlebar, Nuts / Bolts / Fasteners, Wheels / Tires
KYMCO People S 50 4T, 125 and 200 Fuel System
Service Information, Troubleshooting, Carburetor Removal, Auto Bystarter, Air Cut-Off Valve, Vacuum Chamber, Float Chamber, Carburetor Installation, Fuel Tank, Fuel Unit, Auto Fuel Valve, Air Cleaner

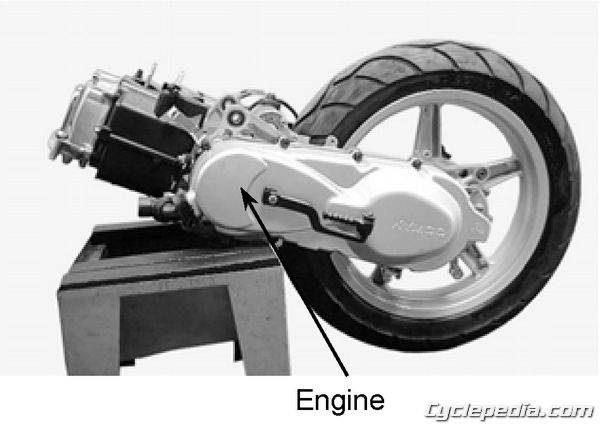

Service Information, Engine Removal, Engine Installation

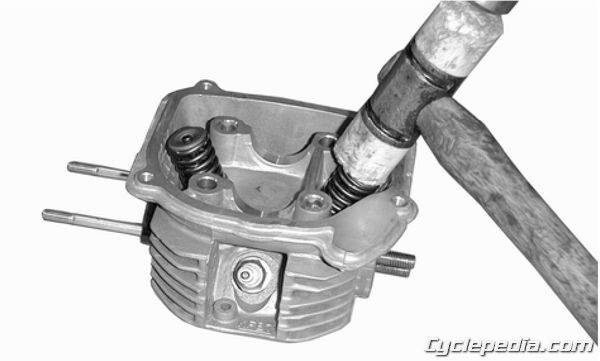

KYMCO People S 50 4T, 125 and 200 Cylinder Head / Valves
Service Information, Troubleshooting, Camshaft Removal, Cylinder Head Removal, Cylinder Head Disassembly, Cylinder Head Assembly, Cylinder Head Installation, Camshaft Installation
KYMCO People S 50 4T, 125 and 200 Cylinder / Piston
Service Information, Troubleshooting, Cylinder Removal, Piston Removal, Piston Installation, Cylinder Installation

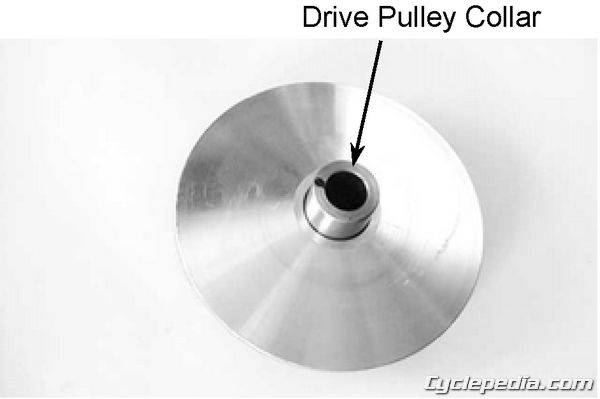

KYMCO People S 50 4T, 125 and 200 Drive And Driven Pulleys / Kick Starter
Clutch / Driven Pulley Assembly, Drive and Driven Pulley Inspections, Drive and Driven Pulleys: Inspection, Service Information, Troubleshooting, Left Crankcase Cover, Drive Pulley, Clutch / Driven Pulley, Kick Starter
KYMCO People S 50 4T, 125 and 200 Final Reduction
Service Information, Troubleshooting, Final Reduction Disassembly, Final Reduction Inspection, Bearing Replacement, Final Reduction Assembly
KYMCO People S 50 4T, 125 and 200 Front Wheel / Front Brake / Front Suspension
Service Information, Troubleshooting, Front Wheel, Hydraulic Brake Drawing, Hydraulic Brake, Front Shock Absorber, Steering Handlebar, Steering Stem
KYMCO People S 50 4T, 125 and 200 Battery / Charging System / A.C. Generator
Charging System Layout, Service Information, Troubleshooting, Battery, Charging System, Regulator / Rectifier, A.C. Generator Charging Coil, A.C. Generator Lighting Coil, Resistor Inspection, A.C. Generator
Service Information, Troubleshooting, CDI Unit Inspection, Ignition Coil, Pulser Coil
Service Information, Troubleshooting, Starter Motor, Starter Relay, Starter Clutch
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг
Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.
Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.
Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.
Двигатели 157QMJ
Помимо весьма популярной модели — двигателей 139QMB — корпорация «Хонлинг» занимается производством и других версий силовых агрегатов, одна из которых — 157QMJ. Её устанавливают на дорогостоящие модели скутеров известных брендов. По своим техническим параметрам и показателям функциональности и надёжности данная версия является полным аналогом 139QMB. Кроме того, конструкционные особенности модели сильно напоминают другие японские двигатели массового производства.
Преимуществом 157QMJ является повышенный эксплуатационный ресурс — порядка 25 тысяч километров. Двигатель может похвастаться мощной динамикой и высокой максимальной скоростью. Впрочем, есть у него и свой минус — слишком высокая цена в сравнении с предыдущими версиями моторов.
Проверка высоковольтной цепи
Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.
Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.
Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель
- Если искра появилась значит пробит колпачок — меняем на новый.
- Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.
Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.
- Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
- Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую
