Электрическая схема проводки китайского скутера 4т 125 и 150 cc
В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.
Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:
- ABM — Sprinter 150, Vulcan 150
- Alfamoto — Bison 150, Fighter 150, Saigak 150
- Baotian — BT151 T-2, BT125Т-2/17
- ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
- CPI — Oliver Sport 125, Oliver City 125
- Corsa — Fratello 150
- Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
- Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
- E-Moto
- Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
- Fada — FD150QT-15
- Honling — Boomerang 125, Joker 125
- Hyosung — MC 150
- Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
- Jialing — JL125T, JL150T-6, JL150T-7
- Кeeway — Аrn 150, Focus 150
- Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
- Kinroad — XT125T-8, XT150T-8 Wind Hunter
- Kymco — Grand Dink 125, Grand Dink 150, Agility 125
- Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
- Patron Rus — Leo 125, Major 150
- Qingqi — QM125T-R
- Reggy — Fantom RG125S1250-1251
- RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150
Скачать схему
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif

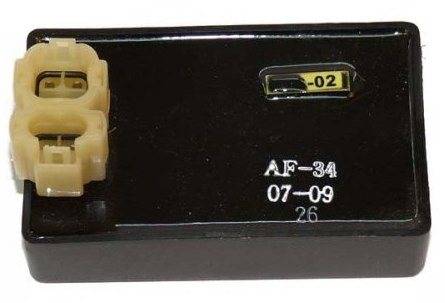

Коммутатор Honda Dio Fit gif
