Настройка карбюратора (139qmb)
Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.
Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.
На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.
Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до
А вот она же после:
Теперь подъему золотника до предела вверх ничто не мешает.
Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.
На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:
Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.
И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова
винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.
139QMB: Стоковая ГБЦ + тюнинговая ЦПГ. Собираем правильно
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
Выявление неисправностей и ремонт электрооборудования мопеда Дельта
- Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
- При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
- С помощью мультиметра следует проверить контакт двигателя с рамой.
- Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
- Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
- Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.
Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.
При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.
Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.
Проверка стартера
Не снимая стартера с двигателя — ищем на его корпусе клемму питания и отключаем от нее провод. Снимаем с скутера аккумуляторную батарею (заряженную), ищем, просим у кого-нибудь или покупаем два куска толстого медного провода. Подключаем провода к клеммам аккумулятора. Затем, провод идущий от минусовой клеммы аккумулятора прикладываем к корпусу стартера, а второй провод — идущий от плюсовой клеммы аккумулятора — прикладываем к клемме питания стартера
- Если стартер заработал, значит он полностью исправен и причину неполадок нужно искать в реле, кнопке запуска или проводах подводящих к нему питание
- Если стартер не работает, значит неисправность заключается в нем самом и его нужно снять, разобрать и проверить. Вполне возможно, что его еще можно отремонтировать и сэкономить немалые деньги
Коммутатор АС
Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.
Коммутатор АС
Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.
Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя
Нужная метка похожа на букву «Т»
В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

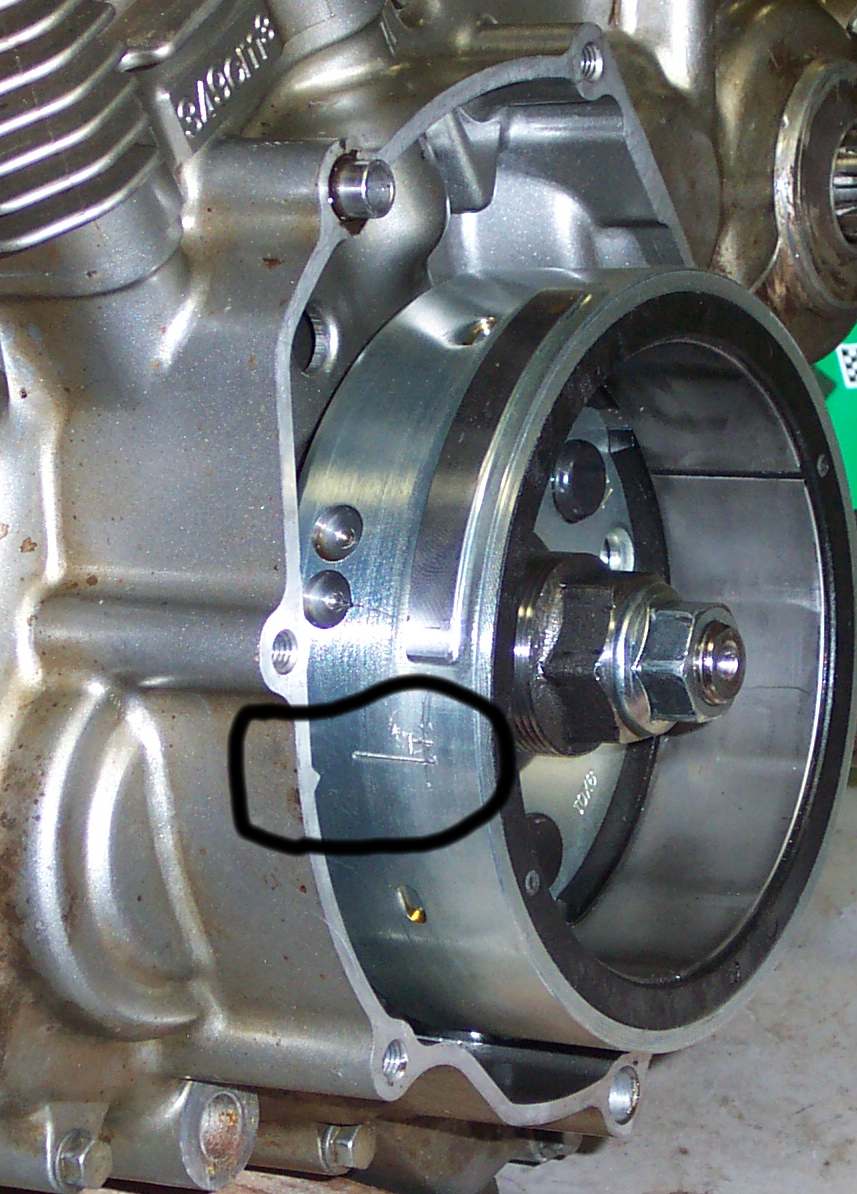

Для настройки необходимо совместить метку “Т” и выступ на картере двигателя
На разных скутерах метки могут выглядеть по разному
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

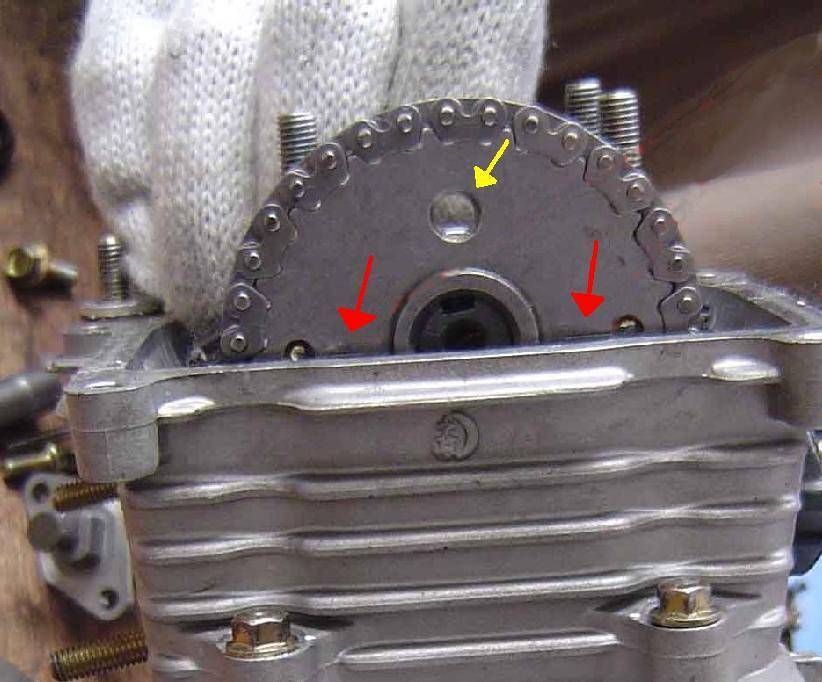

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Стоять они должны горизонтально
Стоять они должны горизонтально.
Метки на звезде ГРМ
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
- Выставляются метки описанным выше способом.
- Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
- Следите за тем, чтобы метки или отверстия находились в правильном положении.
