Схема подключения коммутатора скутера Honda Dio AF 18 и Honda Dio AF 27

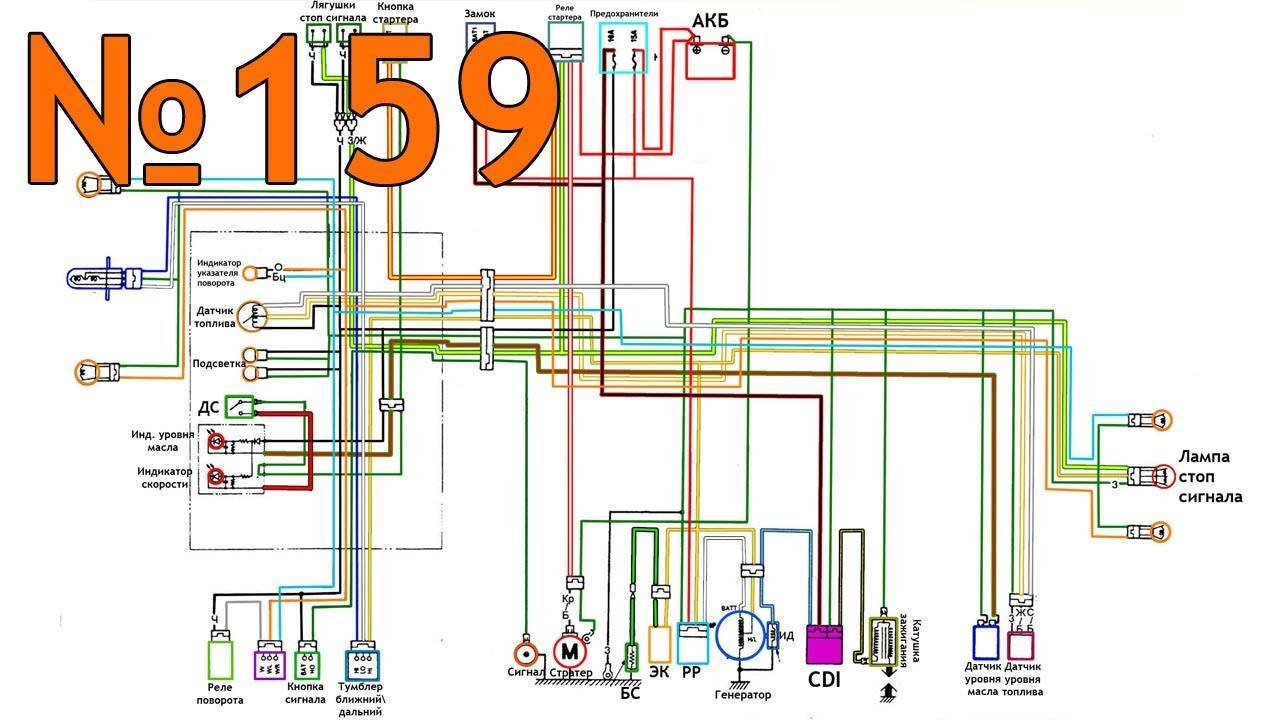

Схема проводки мопеда дельта китай

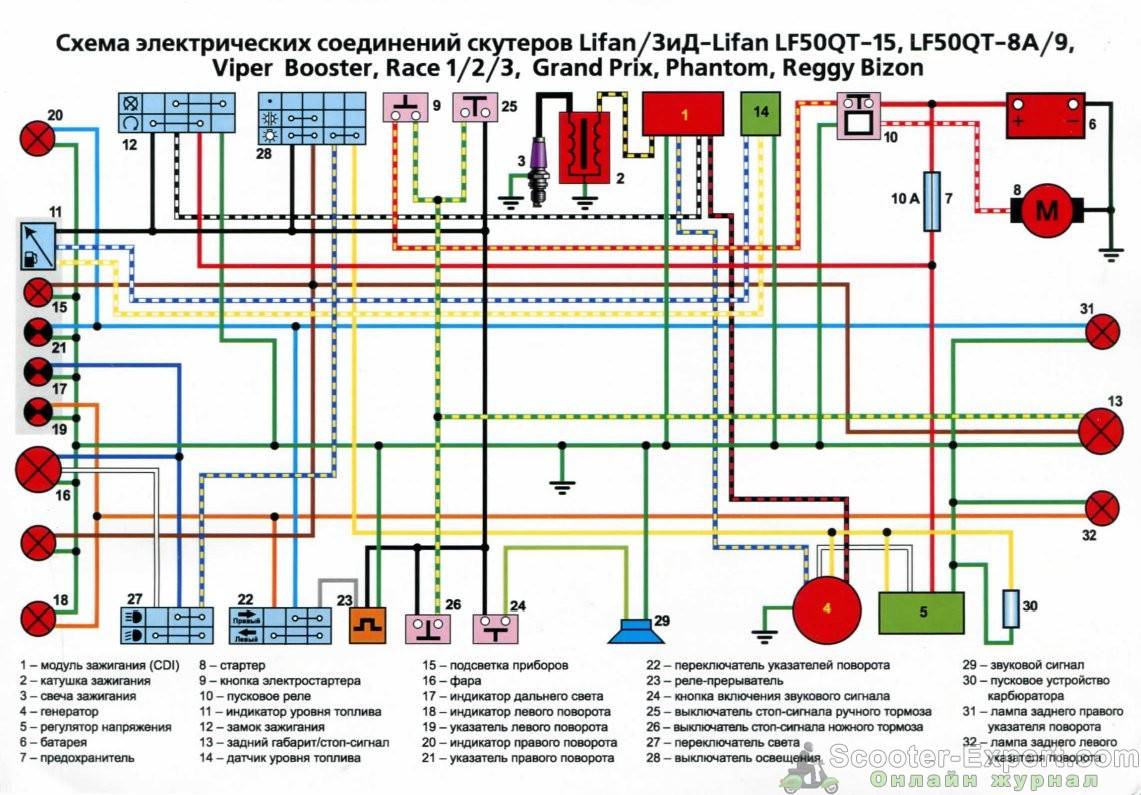

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Технические характеристики

Общее имяDio
модельA-AF 27
Полная длина × полная ширина × общая высота (м)1,640 × 0,615 × 0,995
Расстояние оси (м)1,145
Минимальный дорожный просвет (м)0,100
Высота сиденья (м)0,700
Вес / вес автомобиля (кг)68/63
Ездовая способность (человек)1
Экономия топлива (км / л) 30 км / ч48,5
Минимальный радиус поворота (м)1,8
Модель двигателяAF18E (воздушное охлаждение, 2 цикла, одноцилиндровый)
Общее смещение (см 3 )49
Внутренний диаметр x ход (мм)39,0 × 41,4
Коэффициент сжатия7,1
Максимальная мощность (PS / об / мин)6,8 / 7,000
Максимальный крутящий момент (кгм / об / мин)0,73 / 6,500
Модель карбюратораPB80
Метод запускаТип самозапуска (комбинированное использование типа «удар»)
Тип устройства зажиганияМагнитное зажигание типа CDI
Метод смазкиОтдельный тип смазки
Емкость смазочного масла (л)1.2
Емкость топливного бака (L)5.0
Тип сцепленияСухой многодисковый тип обуви
Тип передачиПостоянно изменяемый тип скорости (Vmatic)
Передаточное число 1-я скоростьОт 2,450 до 0,850
Кастер (градусы) / След (мм)26 ° 30 ‘/ 73
Размер передних шин3,00 – 10 42 Дж
После размера шины3,00 – 10 42 Дж
Перед тормозомМеханическое считывание / завершение
После тормозаМеханическое считывание / завершение
Перед приостановкойТелескопический тип
После подвескиЕдиничная колебательная формула
Тип рамкиUnderbone

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения,  регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Опережение зажигания скутера

Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.

Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.

Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.

Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.

Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке» Полезные советы скутеристу Чертёж съёмника вариатора ‘Тревожный чемоданчик’ скутериста Проблемы со скутером Словарь технических терминов Словарь скутериста Степень сжатия, компрессия двигателя, и октановое число Масло для двух- и четырехтактных двигателей Маркировка шин, таблица индексов скорости и нагрузки шин Опережение зажигания скутера Схема простейшего коммутатора, без электронного опережения Кавказский впрыск Электроскутер ? История скутера Светодиодная подсветка на скутер Шлем, очки и контактные линзы Учебник по выживанию для мотоциклистов

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания

Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Разные коммутаторы

Например, на дио 35 на коммутаторе 4 провода:

— с/ж – приходит управляющий импульс с датчика Холла

— кр/ч — на заведенном двигателе приходит переменное напряжение 16,5 вольт, а также + 12 вольт постоянного напряжения с аккумулятора. Если двигатель не заведен приходит только + 12 вольт с аккумулятора при включенном зажигании

— з – земля (минус) или корпус скутера

— ч/ж – выход импульсного напряжения к катушке зажигания

А на хонда дио 34 к коммутатору подведен еще 5-й провод с пониженным напряжением 9,3 В. Он розового цвета и идет от замка зажигания к коммутатору.

При отсутствии пониженного напряжения скутер не развивает обороты и не газует. А при увеличении на розовом проводе до 12 В коммутатор перестает работать вообще, пропадает искра.

Розовый провод предусмотрен как противоугонная система, чтобы нельзя было скутер завести без ключа, замкнув провода напрямую с помощью перемычки.

Качественные показатели

Основные технические характеристики Honda Dio представлены на примере модели AF 27:

Параметры (длина; ширина; высота)167,5 см; 63 см; 99,5 см
Вес69 кг
СкоростьМаксимум 60 км в час
Объём баков (топливный; масло)5 л; 1,3 л
Грузоподъёмность150 кг
ДвигательДвухтактовый, вариаторный с принудительным воздушным охлаждением
Модель двигателяAF 34 E
Расход топлива на 100 километров1,85 л
Объём двигателя49,9 кв. см
ПускЭлектро/кикстартер
Параметры поршня (ход; диаметр)3,93 см; 4 см
Мощность двигателяМаксимально 7 лошадиных сил (6500 оборотов в минуту)
Шасси (тормоз; колёса)Барабанный; 3,00-10
Подвески (передняя; задняя)Телескопическая вилка; пружинный амортизатор

Весь модельный ряд скутеров Дио имеет практически одинаковую грузоподъёмность, скорость, пуск, двухтактный двигатель и подвески. Разниться могут тормоза — у некоторых моделей дисковый тормоз на 1 или 2 колёсах.

Скутер Хонда Дио бесспорно наделён немалыми выгодами и удобствами, которые приходятся как нельзя кстати, особенно для вновь обращённых скутеристов. К основным преимуществам этого средства передвижения относятся:

  • скорость позволяет быть универсальным для любых дорог;
  • довольно жёсткая рама;
  • малый вес, управляемость и прекрасная динамика избавляют ездока от непредвиденных сюрпризов;
  • износостойкий двигатель;
  • соотношение качества и стоимости;
  • идеальный пластик, прекрасно подогнанный на стыках;
  • есть 2-е пассажирское место;
  • габаритные размеры;
  • удобный багажник, спрятанный под сидение;
  • крючок для клади;
  • карман сразу под рулём;
  • трендовый дизайн и обтекаемые формы;

Фото Хонда Дио AF 34CESTA

У более серьёзных представителей, таких, как Дио AF 34 и 35 ZX, возможности позволяют участвовать в гонках, а запоминающийся внешний вид не оставит равнодушным ни одного истинного знатока мототехники. Модели встречаются в рестайлинге, в модификациях ABS, что добавляет им лишние газоамортизаторы, хрусталь в оптике, мощный двигатель и литые диски. Некоторые наделённые передними корзинами. Потрясающе хороша модель AF 35 ZX—этот белый красавец просто завораживает при резких стартовых рывках со светофора.

Любая вещь, находящаяся в пользовании у человечества, как правило, несовершенна. Скутеры Хонда Дио также имеют некоторые недостатки:

  • из-за большого спроса сложности с приобретением;
  • не подходит для зимних поездок;
  • довольно не дешёвое СТО;
  • малую величину дорожного просвета (между дорогой и рамой);
  • любителям гонок на скутерах не хватает предложенной скорости;

Это интересно: Мотоцикл Yamaha V-Max 1998 — познаем все нюансы

Безопасность Хонда Дио 27

Начиная с 1993 года, производитель задумался о безопасности скутера, так как участились случаи угонов именно этой модели. Для этого было принято решение, добавить закрывающуюся шторку на месте, куда вставляется ключ зажигания. Смысл в том, что для того, чтобы ее открыть, необходимо было набрать специальный код на приборной панели, а знал его только владелец. Первое время это помогало и количество угонов значительно снизилось, но через несколько лет мошенники стали действовать варварским методом, просто ломая шторку. Поэтому в еще более новых моделях, как и в Dio 27 мопед стали оснащать штатной сигнализацией. Воспользовавшись ситуацией, сюда же компания добавила возможность заводить скутер с кнопки. Единственный недостаток в таком запуске является в том, что глушить скутер придется также с кнопки, а не с помощью замка зажигания.

Производство Хонда Дио 27

Производство скутеров линейки «Дио» началось еще в 1988 году и продолжалось до 1992 года. За 4 года японская компания успела представить несколько моделей с AF18 по AF25. Honda вовремя поняла, что очень скоро людям потребуется мобильное средство передвижения, которое будет удобно использовать в городских условиях и на него не придется тратить много денег. Поэтому главное, о чем думали инженеры при производстве скутера, это экономичность, шустрый двигатель, и легкое управление.

И стоит сказать, что японская компания не прогадала, и уже первая модель – Honda Dio 18 сразу стала пользоваться большим спросом. Компания Honda начала получать предварительные заказы, а после заключила договор с несколькими дилерами на поставки скутеров в Европу, а после и в Азию. Спрос на скутеры был настолько высок, что компания просто не успевала закрывать его, в связи с чем была вынуждена открыть производство в Тайване и увеличить количество специалистов. Через какое-то время вопрос с нехваткой скутеров был закрыт, и специалисты принялись за разработку новых усовершенствованных моделей.

Причиной такого ажиотажа стал реально качественный продукт, и потребность людей в удобном и недорогом транспортном средстве. Особенную популярность Хонда Дио Аф 27 приобрела в странах Азии, где количество населения крайне высоко.

Инструкция по установке зажигания

Очень важно правильно выставить момент искры для возгорания топлива на транспортном средстве – от этого зависит работа двигателя

  • разберите картер и сделайте пометки нижней и верхней позиции поршня;
  • выкрутите свечу, а затем прокручивайте вал, пока не появится искра, сделайте пометку на картере;
  • вам нужно выставить момент таким образом, чтобы воспламенение происходило на 2-3 мм ниже верхней точки поршня;
  • ослабьте болты генератора и следуйте инструкции к вашему мопеду для регулировки коммутатора.

Будет полезно Описание и замена датчиков hyundai (accent, solaris и getz): коленвала, холостого хода и других

Отзыв Honda Honda Tact DX, другое название Honda Sky (1985 г.)

Купил этот аппарат просто случайно. Пригнали знакомые из Владивостока грузовую машину, а для окупаемости дороги набили кузов старыми мотороллерами. Этот был самый компактный из всех, что и определило выбор.

Это был чудесный, красный мопедик-мотороллер ПОЧТИ полностью исправный и даже с живой батареей (датированной 89-м годом!).

Самое главное его качество было в том, что он весил всего 35 кг. и имел длину без отсутствующей передней корзины всего 145 см. Таким образом он легко входил поперек в багажник УАЗа

Это было очень важно для перевозки Скутера на места катания в летний период (дачный поселок и парки)

Информации по этому скутеру тогда в сети не было никакой, мало того, что едва нашли одну единственную стремную фотографию, из которой узнали, что это Хонда Tact DX (уже позже разглядели надпись Honda Sky, что фактически одно и то же).

Неприятный косяк, который нас напрягал, было полное отсутствие тормозов. Шараханье по барахолками позволило купить новые похожие колодки и после работы напильником установить их на место. Но всё равно барабанные тормоза этого мопедика были слабым местом. Видимо барабаны интегрированные в колеса уже были порядком изношены и сверхточные регулировки приводили к тому, что мотороллер или тормозил слабо или колеса вообще закусывало. Так, что катаясь по дорогам всегда помнил что тормозить с 60 км/ч почти нечем. Если едешь не быстро, то торможение приемлемо, разогнался — начинается аттракцион смерти. Еще у скутера был жестокий недостаток — купленную в дачном магазине бутылку водки с закуской просто было невозможно перевозить — не было ни каких бардачков, ящичков или корзин. Изначально видимо корзина на Хонде конечно была, но куда-то сплыла еще до покупки. Приходилось перевозить причину праздника в рубахе за пазухой или в пакете межу ног, но в последнем случае бутылка стремилась всегда выскочить на дорогу вместе с пакетом, что однажды и произошло. Убитый горем от понесенной утраты приделал возле замка зажигания крючок для сумок. Не совсем эстетично, но «дешево и практично» (с).

Шли годы, росли дети и стали тоже кататься на скутере, чему есть много видеодокументов в семейном архиве.

Из ремонтов:

Заменили задний амортизатор-стойку на более длиную и упругую, так как при моём весе около 100 кг. на кочках подвеску пробивало.

Установили новые колодки (мерзейший китай), после обработки напильником.

Восстановили разбитый задний фонарь в специальной мастерской. Недостающие кусочки они буквально вырезают, склеивают, полируют. Все получилось так, что было не видно, что фонарь-стопарь клееный.

Заменили родные покрышки класса Lenin Head (скутеру тогда было почти 20 лет!) на российские, более высокого профиля, что улучшило комфорт на проселке, но правда скутер скис в динамике — резина была больше диаметром. Сделали это потому, что аналогичных шататным просто нигде не было.

Родной старинный аккумулятор «оптимизировали» слили электролит, промыли, зарядили и выставили рабочую плотность. Заряженный АКБ умирал только если не ездить пару недель, а так всегда был готов пускать двигатель со стартера. Шаманили с батареей из-за того, что не смогли найти похожую батарею по размеру, а те, что от бесперебойников дохли от больших токов при пуске.

Воры-неудачники.

Однажды вернувшись вечером с работы, обнаружили на даче свой скутер раздолбанным в гараже. Некие (предположительно малолетние) воры пытались его завести без ключа и выломать замок-блокиратор удерживающий руль повернутым. Сломали гвоздодером пластик для доступа, но ничего поделать, так и не смогли — блокиратор не поддавался, двигатель не пускался. Бросили моторолер прямо в гараже. Вся хохма была в том, что ключ зажигания висел на стене, на гвоздике прямо над стоящим скутером. Не заметили гады. И Слава Богу! Пластик аккуратно склеили (он очень высокго качества) да так, что и следов не видно было, все собрали на место и продолжали ездить.

Продали этот аппаратик не по нужде, а по дури, повелись на нового китайца «Отака» (подделка Хонды DIO). Китаец уже не влезал в багажник и за три года нам все мозги вынес поломками. Но это уже совсем иная история….

Хонда дио замок зажигания схема

Схема скутера подборка из восьми схем разных моделей ХОНДА Dio AF18 AF27 AF28 SK50MJ

электрическая схема Хонда дио Honda ( Dio SK 50 Mj ). 1 — выключатель стоп- сигналов, 2 — выключатель стартера, 3 — выключатель освещения, 4 — замок зажигания, 5 — реле стартера, 6 — аккумуляторная бата­рея, 7 — регулятор напряжения (выпрямитель), 8 — датчик уровня топлива, 9 — датчик уровня масла, 10 — правый-задний указатель- поворота,’ 11 — стоп-сигнал и задний габаритный огонь, 12 — левый задний указатель поворота,13 — свеча зажигания, 14 — прерыва­тель (узел CDI ), 15 — пусковой обогатитель, 16 — генератор,

17 — электростартер, 18 — резистор, 19 — звуковой сигнал, 20 — пере­ключатель света фары, 21 — выключатель указателей поворота, 22 — выключатель звукового сигнала, 23 — реле указателей пово­рота, 24 — левый передний указатель поворота, 25 — передняя фа­ра, 26 — правый передний указатель поворота, 27 — комбинация приборов, 28 — лампа подсветки, 29 — указатель уровня топлива, 30 — контрольная лампа уровня масла, 31 — контрольная лампа превышения допустимой скорости, 32 — предохранитель 7А, 33 — катушка зажигания.

Остальные Элементы скутера вы можите посмотреть тут :

Источник статьи: http://skute.ru/publ/ckhema_skutera/skhema_skutera_honda_dio_af18_af27_af28_sk50mj/4-1-0-39

Технические характеристики и особенности эксплуатации скутера Honda Dio

Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.

История оглушительного успеха Honda Dio

По запросу “Honda Dio” почти в любом поисковике можно получить 1,5 миллиона ответов,но почти нигде нельзя узнать подробную историю создания этих мопедов,лишь только сухие цифры годов выпуска и их новых модификаций. Сама по себе Хонда мало чем примечательна,секрет её успеха в моторе.Если откинуть мотор,то пресловутая Дио мало чем может похвастаться.Про мотор как раз и пойдёт …

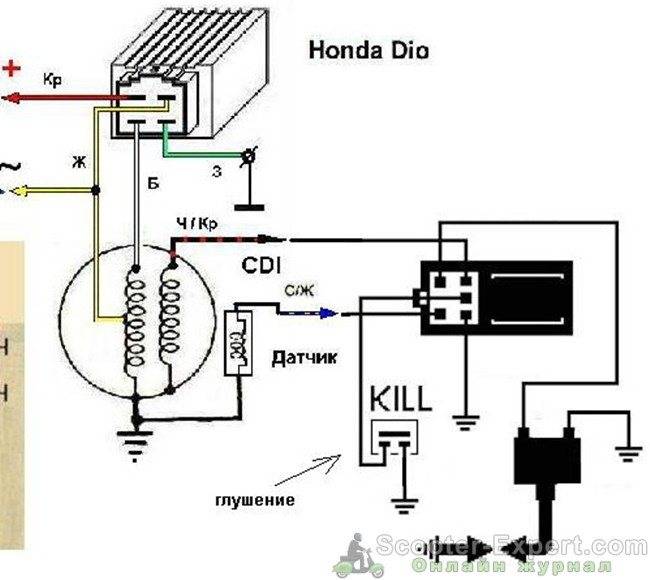

Электронная схема коммутатора скутера Honda Dio 18, 27

Именно такое напряжение требуется для зарядки аккумулятора. На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный — это общий провод. О нём мы уже говорили. Красный — это выход плюсового постоянного напряжения 13,5 ,8 вольт. По белому проводу на реле регулятор поступает переменное напряжение от генератора.

Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока — лампу ближнего и дальнего света, а также лампы подсветки приборной панели их может быть. Напряжение питания ламп не стабилизируется, но ограничивается реле-регулятором на определённом уровне около 12Vтак как на больших оборотах переменное напряжение, поступающее от схема электропроводки скутера хонда дио 27, превышает допустимое.

Думаю, об этом знают те, у кого выгорали габариты при неисправностях реле-регулятора

Несмотря на всю свою важность, устройство реле-регулятора достаточно примитивно. Если расковырять компаунд, которым залита печатная плата, то можно обнаружить, что основной реле является электронная схема схема электропроводки скутера хонда дио 27 тиристора BTR, диодного моста на диодах 1N, мощного диода 1N, а также нескольких элементов обвязки: Из-за своей примитивной схемотехники реле-регулятор частенько выходит из строя

О том, как проверить регулятор напряжения читайте. Элементы цепи зажигания. Одной из самых важных электрических цепей скутера является схема зажигания.

Электрическая схема скутера

В неё входят модуль зажигания Схема электропроводки скутера хонда дио 27 1катушка схема электропроводки скутера хонда дио 27 2свеча зажигания 3. Модуль зажигания CDI. Модуль зажигания CDI 1 выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены. К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором.

Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать. Катушка зажигания. Катушка зажигания 2. Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом. Свеча зажигания. С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC 3.

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если “пойти” вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на. Он фиксируется на контакте свечи упругой металлической защёлкой. Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки.

Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка.
