Система зажигания скутера – устройство и принцип работы

Принцип работы всей системы зажигания скутера, устройство


Система зажигания скутера

Поджигание смеси должно осуществляться только в нужный момент, до того периода, когда поршень будет находится в верхней мертвой точке. Именно в таком положении будет происходить максимальное давление горящей смеси на поршень в тот самый момент рабочего такта. Благодаря этому двигатель может работать максимально эффективно. Экономичность скутера сильно зависит от этого фактора.

Ток заданный коммутатором с несколько тысяч вольт в нужный момент стремится от катушки зажигания к свече по высоковольтному проводу. Свеча зажигания выдает искру благодаря изолированному центральному электроду к боковому заземленному электроду. У искры должно быть достаточно силы, чтобы суметь воспламенить смесь с максимальным эффектом. Именно для этого свечи подразделяются на разновидности по типу двигателя. Все производители скутеров должны обязательно указывать в инструкции именно ту марку свечи, которая наилучшим образом будет подходить к эксплуатации конкретной модели скутера.

Свечи подразделяются на горячие и холодные. Взяв в расчет температурный режим двигателя, производитель рекомендует определенную маркировку свечей. Чересчур холодная свеча имеет свойство покрываться нагаром слишком быстро, что влияет на нормальную работу мотора и затрудняет его запуск. Чересчур горячая свеча может способствовать преждевременному воспламенению топливно-воздушной смеси. В связи с этим может упасть мощность двигателя скутера, а порой это грозит даже выходом мотора из строя, к примеру когда прогорает поршень. Подробнее о свечах зажигания вы можете прочитать в отдельной статье.

Все о системе зажигания скутера

Самая основная работа касающаяся системы зажигания, непосредственно выполняется коммутатором и катушкой зажигания. Высокое напряжение создается в самой катушке зажигания скутера, а затем подается на свечу. Принцип ее работы основан на обычной электромагнитной индукции. В состав катушки зажигания скутера входит первичная и вторичная обмотка. Их намотка осуществляется друг на друга, внутри нее находится специальный металлический сердечник. Первичная обмотка катушки зажигания отличается от вторичной тем, что на первой распределено несколько сотен витков, а вот на второй тысячи витков.

Сначала ток следует через первичную обмотку катушки зажигания, создавая в ней образование магнитного поля. По ходу работы, этот ток прерывается, что ведет к исчезновению магнитного поля, но в тоже время, вторичная обмотка катушки имеет высокое напряжение. Именно это высокое напряжение, в заданный коммутатором момент, поступает по высоковольтному проводу на свечу с помощью свечного колпачка. Чтобы не произошла потеря тока и высоковольтный провод не перегревался, он должен должен иметь большое сечение.

Электроды свечи помещены во внутрь камеры сгорания. Через головку цилиндра, вместе контакта с ней свечи с помощью резьбы, подается земля.

Если говорить о старых моделях скутеров и мопедов, то у них существует система зажигания с магнето. В отличии от них в современных скутерах идет комплектация бесконтактной системы зажигания, без контакта прерывателя. В этом месте всегда была слабина всей системы, так как частая регулировка была просто вынужденной мерой. Сегодня такая система зажигания не применяется.

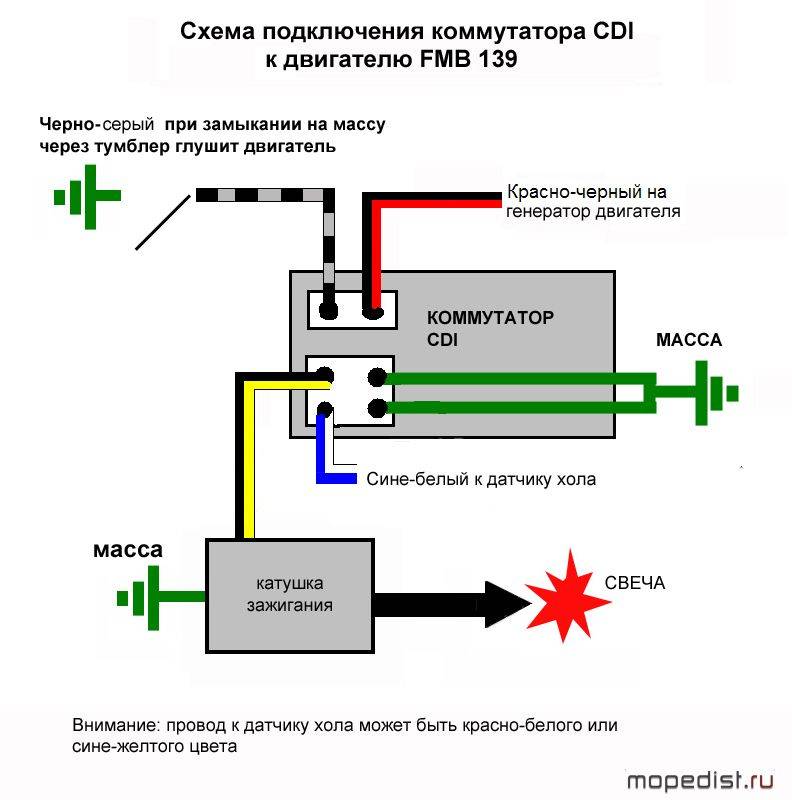

Всей системой зажигания скутера в полной мере управляет коммутатор. В некоторых моделях скутеров коммутатор и катушка зажигания объединена в одном блоке и если выходит из строя, то целый блок подлежит замене.

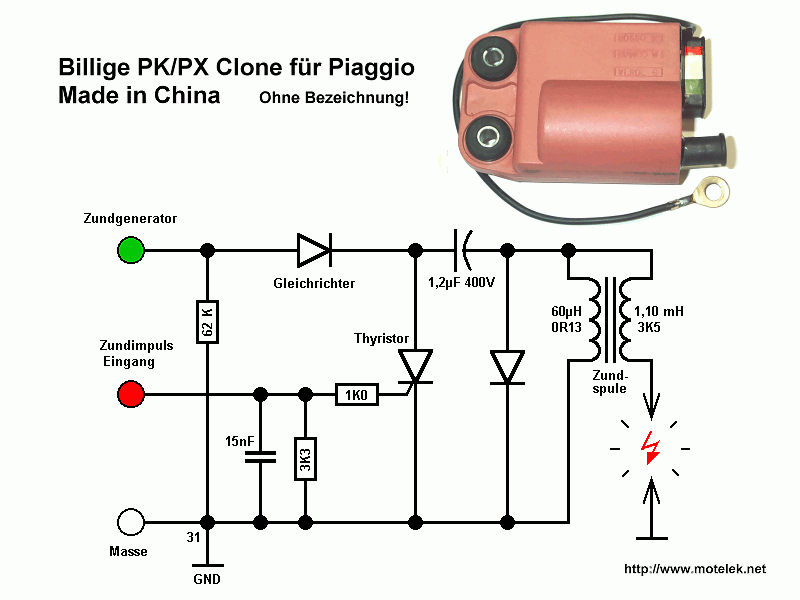

В коммутаторе по мимо электроники расположен терристор, который представляет из себя электрический прерыватель имеющий три вывода. Когда подается напряжение на вывод, терристор выполняет функцию проводника и электрический ток беспрепятственно проходит с главного вывода к следующему.

Когда ток спадает до определенного уровня, терристор выполняет роль проводника и когда достигается определенное значение опять является прерывателем. В процессе перерыва от датчика холла вновь подается импульс напряжения к третьему выводу терристора и процесс начинается вновь.

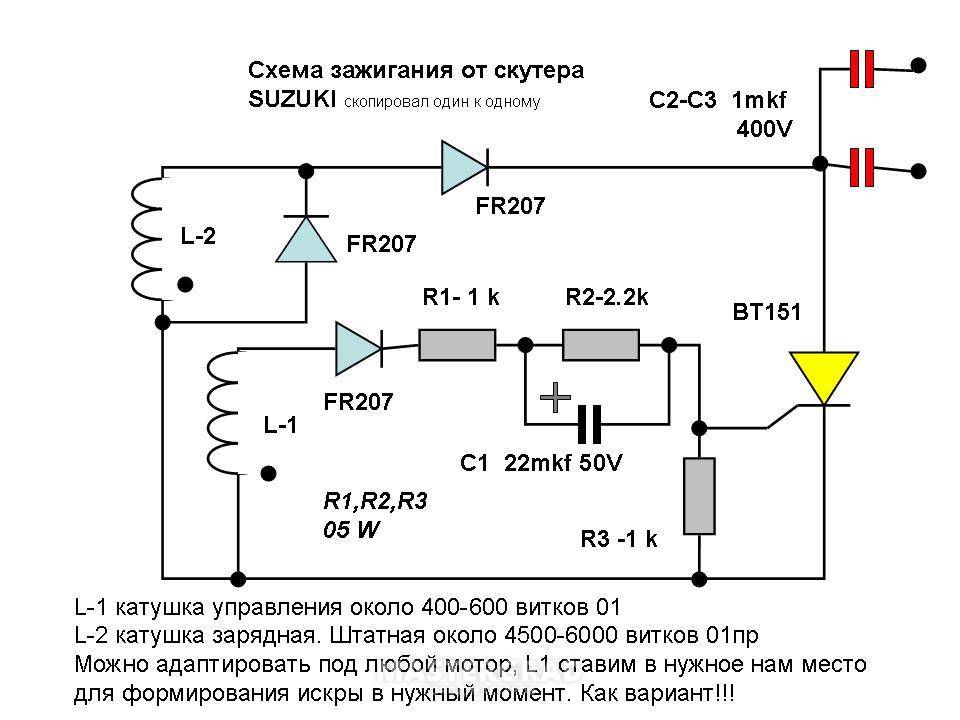

Неотъемлемой частью системы коммутатора является сам конденсатор. Он имеет возможность накапливать электрическую энергию с напряжением в несколько сотен вольт, вырабатываеммым обмоткой зарядки находящейся внутри маховика. Когда терристор получает управляющий импульс исходящий от обмотки датчика, он берет роль проводника, а электроэнергия, накопившаяся предварительно в конденсаторе, высвобождается по первичной обмотке в катушке зажигания скутера. В процессе этого обмотка катушки зажигания получает высокое напряжение, которое является последний звеном перед подачей на свечу.

В свече вырабатывается нужная искра с помощью которой смесь воспламеняется. Этот простой процесс происходит за доли секунды. Подобная система зажигания скутера работает в автономном режиме и не требует специальных настроек со стороны владельца мототехники.
