Теория бюджетного тюнинга скутера

3 Особенности улучшения карбюратора, ГБЦ и вариатора

После отключения заглушек необходимо приступать к следующим шагам по тюнингу. Для начала рекомендуется заменить заводской глушитель на улучшенный вариант с резонатором. Среди известных моделей можно выделить Laser X, Technical Next или Leovince. После установки новой трубы необходимо правильно настроить трансмиссию. Такие изменения позволят поднять показатель максимальной скорости на 7-10 километров в час и улучшить разгонную динамику.

Глушитель с резонатором для скутера

Далее следует установить и новый карбюратор с увеличенным диаметром диффузора. Для моделей китайских мопедов с кубатурой до 150 см3 лучше всего приобретать карбюраторы с диаметром хода на 17,5-20,5 миллиметров. Какого производителя выбирать, решать исключительно владельцу, однако некоторые специалисты советуют приобретать модели недорогих и достаточно надежных карбюраторов производства DellOrto. При проведении всех вышеперечисленных работ рекомендуется также установить тюнингованный вариатор, его проще будет своими руками настраивать под новые параметры, так как он имеет более совершенную структуру. Можно выбрать модели итальянского производителя Polini, которые оснащаются специальной системой смазки основного штока.

Но самым эффективным способом реально поднять мощность малокубатурного скутера – это установка новой цилиндро-поршневой группы увеличенного объема

При этом важно помнить, если проводить тюнинг скутера с установкой улучшенной поршневой группы, настоятельно рекомендуется проверить степень износа коленвала и подшипников, так как если они в плохом состоянии, тюнинг полностью “убьет” их уже через 1000-2000 километров пробега на новых параметрах. На этом множество желающих затюнинговать свой скутер останавливаются, особенно если речь идет о двигателе вроде 139qmb

Дальнейшие действия можно отнести к гоночному тюнингу, и по затратам и объему работы они сравнимы с приобретением нового, более мощного и объемистого скутера на 150 или 225 кубов со спортивными характеристиками.

Цилиндро-поршневая группа увеличенного объема

Еще один вариант технического тюнинга – установка обогатителя карбюратора. По сути дела – это небольшой дополнительный карбюратор, который соединяется с основным посредством трех выпускных каналов. Иногда данную деталь называют автоматическим пусковым обогатителем. Кроме того “гоночный” тюнинг мопедов подразумевает установку усиленного коленчатого вала, шатуна и замену заводских подшипников. Только такие изменения способны выдержать новые нагрузки, которые появятся с увеличением мощности двигателя.

Honda Dio AF 18: тюнинг

Поскольку данная модификация относится к бюджетным вариантам, не имеет смысла тратить большие деньги на ее модернизацию. Однако можно провести недорогое усовершенствование, которое позволит повысить скоростные и некоторые другие показатели. Прежде всего необходимо проверить штатные настройки. После прочистки выхлопной трубы, воздушного фильтра, корректировки карбюратора и вариатора владелец определенно порадуется полученным результатам.

Чтобы сделать скутер более резвым, следует убрать ограничитель скорости. Покупка нового фильтра, настройка под него жиклера и расточка сопутствующих элементов дают возможность еще немного увеличить скоростные параметры. Дополнительно взбодрить двухколесного «коня» можно посредством прочистки выпускной трубы, прогрев ее газовым резаком либо распилив пополам, прочистив и соединив заново сваркой.

5 Регулировка зазоров в клапанах

Специалисты по тюнингу рекомендуют проводить процедуру регулировки зазоров клапанов на мопедах своими руками каждые 2000–3000 километров пробега. Это позволит улучшить динамику двигателя и избежать неприятного “цокота”, который идет от ГЦ во время движения из-за неправильной регулировки. Чаще всего настройка делается на новых скутерах сразу же после прохождения обкатки двигателя. Из-за перетянутых клапанов возможны сбои при работе на высоких оборотах и скорости выше 80 километров в час, особенно для скутеров на 150 кубиков.

Регулировка зазоров клапанов на скутере

Работа по настройке своими руками проводится на полностью остывшем двигателе с использованием отвертки и ключей на 8,9. Первым делом снимается пластиковая крышка головки цилиндра. Далее откручиваются два винта, которые держат клапанную крышку. Как только защита снята, необходимо установить поршень в предельно верхнее положение, для этого может потребоваться демонтаж защиты вентилятора генератора. Далее проверяются зазоры клапанов, для этого используется щуп 0,5–0,7 миллиметров. В первую очередь проверяется самый верхний впускной клапан, при правильной настройке щуп будет входить в отверстие между клапаном и регулировочным болтом с небольшим трудом.

Щуп для проверки зазоров клапанов на скутере

Чтобы изменить зазор, необходимо немного ослабить положение контргайки, после чего нужно вращать регулировочный болт против часовой стрелки и, не убирая усилия, снова затянуть гайку крепления. После этого зазор изменится, а определить степень изменения можно с помощью того же щупа на 0,5 миллиметров. Те же действия нужно повторить с нижним клапаном и установить защиту генератора и пластиковый кожух ГЦ в обратном порядке.

Полноценный тюнинг

Для того чтобы существенно улучшить характеристики двигателя, придётся приложить больше усилий и финансов. Итак, для начала необходимо приобрести поршневую систему объёмом 72 кубических сантиметра, 47 миллиметров в диаметре. Стоимость её составляет примерно до 1,5 тысячи рублей. Такая цена зачастую у китайского производства, поэтому отличного качества ждать не стоит. У такой поршневой небольшой срок эксплуатации, а в комплекте не присутствуют некоторые части, такие как прокладка под ГБЦ и цилиндр. Их придётся покупать отдельно, так как без этого ничего не получится. В цилиндре должны быть пять каналов продувки, чтобы существенно увеличить мощность двигателя, а также смягчит нагрузку на него при высокой скорости. Колёса на поршневой группе должны выглядеть надёжно, хорошо обработанными, а надписи на них быть чёткими и легко разборчивыми. Любые сколы, трещины, царапины должны насторожить вас, такие детали устанавливать бывает опасно.

Далее возникают некоторые сложности, так как без разборки двигателя, установка поршневой не представляется возможным. А также при таком тюнинге подача смазки на поршни начинает плохо работать. Эта проблема решается, путём добавления масла в топливный бак скутера во время эксплуатации. Кроме этого, следует доработать катетер. Для этого сначала разберите двигатель и немного подпилите напильником или зубилом приливы в кривошипной камере. После обработайте спилы и помойте их, чтобы не осталось металлических частиц. Теперь можно начинать установку поршневой. Поршневую систему для скутера устанавливают, так же как и все остальные, но могут возникнуть сложности с определением правильной стороны. В установке главное, чтобы штифты цилиндра были направлены на продувочное окно. Ещё можно обработать края продувных окон, чтобы их края были гладкими. После всех этих действий, нужно собрать скутер обратно и обкатать на малых и средних скоростях. Сразу после сборки не рекомендуем сразу разгоняться и выжимать из транспорта максимум, лучше прибавлять постепенно. После нескольких минут езды уже можно увеличивать скорость до 70–75 км/ч.

Как увеличить мощность мопеда

Со временем на своем любимом мопеде начинает не хватать мощности и хочется чтобы мопед ехал быстрее. Конечно, можно продать старый и купить новый более мощный мопед, но если вы не хотите прощаться со своим любимым двухколесным другом, то можно немножко модернизировать мопед и добавить чуть-чуть мощности ему, чтобы он ехал по быстрее.

Как увеличить мощность двигателя мопеда?

Для начала уберите заглушки с двигателя, которые были установлены производчиком мопеда. Если у вас мопед японского происхождения, то сначала поменяйте коммутатор, именно в нем имеется главная заглушка. Изменённый, тюнингованый коммутатор уберет ограничения и позволит двигателю набрать обороты по максимому. Перед тем как заменить коммутатор, проверьте двигатель не имеется ли износ на подшипниках коленвала и цилиндро-поршневой группы. На новых моделях чаще используют специальные ограничители в глушителе, как убрать ограничитель с глушителя можно посмотреть

Дешёвый тюнинг скутера на примере Honda Dio AF-18

Вскоре приходит разочарование – скорости хочется больше. Именно после этой мысли, владельцы скутеров задумываются о тюнинге. Конечно, очень впечатляюще выглядят поршневые 70 сс, глушители-саксофоны, спортивные вариаторы и так далее. Но не все могут отдать порядка двухсот евро за ту же тюнинговую поршневую на скутер стоимостью 400-600 долларов – как-то нелогично смотрится, – куда проще сразу взять 70-100 кубовый аппарат. Так что постараемся рассказать Вам о так называемом бюджетном тюнинге скутеров на примере Honda Dio AF-18, поделимся своим опытом в этом деле.

Для начала, прежде чем жаловаться на скутер, нужно убедиться в правильных стоковых настройках, то есть настройках стандарта. Можно приятно удивиться, прочистив выхлопную трубу скутера, воздушный фильтр, отрегулировав карбюратор и настроив / перенастроив вариатор скутера.

Первое, что можно (нужно ) сделать после покупки скутера – это настроить карбюратор; и после правильной обкатки скутера снять ограничители скорости. Скутер после этого становится резвее. Пожалуй, это все операции для увеличения скорости на первый сезон.

Далее уже хочется лучших скорости и отклика на ручку газа. Улучшение этих показателей на скутере Honda Dio AF-18 можно начать с покупки фильтра нулевого сопротивления Malossi E5 за 35 у.е.

Сам по себе такой фильтр мало что даст (кроме внешнего вида и звука). После его установки требуется перенастройка карбюратора скутера. Он начинает беднить (воздуху больше, топлива столько же) и это может привести к прогару поршня. Здесь нужно поколдовать с жиклером. Можно его рассверлить. На коленке такого не сделаешь, нужен спец-инструмент и опытный токарь. Можно рассверлить резьбу и поставить жиклер от Солекса. Говорят от Вебера подходят без переделок. Ну и, наконец, его можно заказать. Цена прим. 1,5-2,5 евро. Конечно, в Honda Dio можно ещё поставить карбоновые лепестки, но смысла в этом мало, если тюнинг предстоит не столь уж серьёзный.

Со впуском, вроде бы, пока разобрались, пора перейти к выпуску. Самое простое, это просто прочистить выхлопную трубу. Тут можно поступить по-разному. Кто-то советует пройтись по глушителю паяльной лампой; кто-то разрезать его по шву, прочистить и снова сварить. Вот после этой несложной операции, скутер станет бодрее.

Так, про выпуск пока что всё, переходим к поршневой. Тут всё просто, если компрессия 8-10 атм. – всё хорошо, если ниже, возможно, надо менять кольца (или всю ЦПГ). Не советуется ставить китайские поршневые кольца за три сотни рублей, такая экономия может привести к замена всей ЦПГ.

Головку цилиндра Honda Dio, а также верхушку поршня рекомендуется отполировать. Нет нагара – больше мощность

Так же хорошо было бы пройтись полировальной машинкой по окнам (Внимание! В четырехтактных двигателях при чистке головки цилиндра следует не забывать, что нельзя наждачкой или металлическим предметом очищать клапана в месте их соприкосновения с корпусом головки – это приведёт к “резгерметизации”, и в конечном итоге, к прогару клапанов)

Ну, и немного о вариаторе Honda Dio. Просто поставьте новые грузики – номинальные, часто на заводе ставятся грузы потяжелее. Перед их установкой неплохо бы пройтись шлифовальной машинкой по дорожкам грузов и смазать их тонким слоем графитовой смазки.

Итоги – скутер Honda Dio, способный уверенно разгоняться до 70-75 км/ч и иногда даже более, одинаково хорошо тянущий что одного человека, что двоих. И, пожалуй, самое главное это затраты, а точнее почти их отсутствие (фильтр можно сделать и самому, жиклер откопать в папином гараже)! Если вы не готовите свой скутер для серьёзных гонок, а просто необходимы приемлемые максимальная скорость и тяга, то, думаю, стоит сделать именно так. Использован материал с www.moto.ironhorse.ru

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Тюнинг скутеров — тюнинг ремня

Роль ремня в трансмиссии скутера трудно переоценить. Соединяя ведущий и ведомые шкивы, именно ремень передает крутящий момент с коленвала на механизм редктора. Как известно, ремень на скутере является расходным материалом и довольно быстро изнашивается. При тюнинге нагрузка на него вырастает, поэтому процесс износа ускоряется. Самые разные производители вплоть до шинного гиганта Continental предлагают более устойчивые к износу образцы нежели стандартный. Жесткие кевларовые ремни не рекомендуется использовать со стандартным вариатором во избежание преждевременного износа последнего. К выбору ремня стоит подойти весьма тщательно, так как согласно проведенным тестам разные ремни могут работать в одной трансмиссии совершенно по-разному. И иногда без соотвестсвующих настроек могут лишь ухудшить динамические и скоростные показатлеи скутера.

Более продвинутый тюнинг

Если же таких показателей будет мало и вам захочется, чтобы за минимальные вложения ваша honda dio ехала значительно быстрее и вела себя куда более резво, то тогда нужно отнестись к тюнингу более тщательно и модернизировать многие элементы самого скутера.

Тюнинг поршневой группы

Инженеры, которые трудились над honda dio, сделали так, что размеры картера позволят заменить стандартный цилиндр с поршнем на 39 мм и установить агрегат с 47 — мм. Если провернуть такую операцию и выбрать подходящий поршень с цилиндром (идеально подойдет та же Athena), то объем двигателя увеличиться аж до 74 см кубических. Стоит отметить, что замененный двигатель скорее всего изготовлен из алюминия, а это значит, что не обязательно мудрить с различными системами охлаждения. Двигатель хоть и больше, вырабатывает больше мощности и увеличивает скорость, но охлаждения не требует.

Тюнинг воздушного фильтра

Стандартный фильтр изготовлен и установлен не очень удачно. Дело в том, что он слишком часто загрязняется, из-за чего его нужно постоянно чистить. К тому же он установлен таким образом, что до него очень сложно добираться. Так же он не способен пропустить достаточное количество воздуха, при установке новой поршневой. Поэтому его нужно заменить.

Установить можно обычный автомобильный фильтр не большого размера. Но установить его нужно в багажник. Скутер имеет достаточно герметичное багажное отделение, из-за чего фильтру просто недостаточно воздуха. Поэтому, нужно сделать небольшой и не совсем приметный воздухозаборник. Но так же не стоит забывать о том, что в него попадает много пыли, поэтому стоит сделать грубый фильтр для воздухозаборника.

Чтобы соединить фильтр и карбюратор, нужно подобрать нужный шланг и просто крепко скрепить. Но не все так просто. Найти подходящий диаметр не сложно, а вот отыскать шланг, который не будет перегибаться и создавать препятствий для воздуха — очень сложно. Можно было бы выбрать гофрированный шланг, который при езде не перегибается, однако в нём возникает сильное завихрение, которое блокирует поток воздуха и тем самым попадание воздуха в сам карбюратор. Для улучшения работы двигателя и фильтра, нужно отыскать шланг от системы охлаждения с ВАЗ — 2110. При колебаниях подвески он не перегибается и никаких завихрей не создаёт.

Если все правильно сделать и установить хороший фильтр, то скутер будет значительно быстрее набирать обороты, для работы поршневой будет достаточно воздуха, а чистить новый фильтр придётся не часто. К тому же шума от фильтра почти не слышно. Скорость увеличится приблизительно на 30-40%.

Тюнинг глушителя

Если вы затеяли тюнинг хонда дио и изменили показатели поршневой, то вам обязательно нужно сменить глушитель. Стандартный он просто не способен справится с тем потоком воздуха, который образуется после модернизации или замены двигателя. К тому же скорость с таким глушителем не сильно то и увеличится. Скутер нуждается в замене выхлопной трубы! Наиболее подходящей будет модель от компании Giannelli, однако они закрыли своё производство. Но если вы встретите именно такую модель, то берите именно её. Стоит отметить, что установив эту выхлопную трубу, нужно тщательно отнестись к настройке мотора и не пере обеднить смесь. Но если такой выхлопной трубы не нашлось для скутера, то вполне подойдёт Tecnigas. Этот вариант нечто хуже и громче, однако тоже довольно хорош.

Тюнинг трансмиссии

Тюнинг скутера не обойдется без переделки трансмиссии. Дело в том, что изготовители не слишком позаботились об охлаждении о перегреве редуктора, что может привести к быстрому износу самой трансмиссии. Можно смастерить простую систему охлаждения, которая будет направлять поток воздуха к трансмиссии и к самому редуктору. Если иметь хорошие навыки в инженерном ремесле, то сделать это довольно просто. Скорость конечно будет играть ключевую роль в эффективности охлаждения, однако это не значит, что нужно слишком быстро ездить, берегите свою жизнь.

Любой скутер всегда можно реабилитировать, перенастроить и улучшить показатели его динамики с помощью не слишком сложных процедур. Это возможно даже при ограниченном бюджете, так как существуют неплохие варианты тюнинга, которые обойдутся недорого.

Увеличение скорости электросамоката Xiaomi и Kugoo

Увеличить максимальную скорость электросамоката можно, выполнив определенную последовательность действий. Рассмотрим инструкции к транспортным средствам двух наиболее популярных производителей. Любой владелец такого устройства должен обязательно знать, как изменять скорость, настраивать режимы езды и отключать ограничение скорости электросамоката. Эта информация поможет вам сделать вашу поездку более комфортной и безопасной.

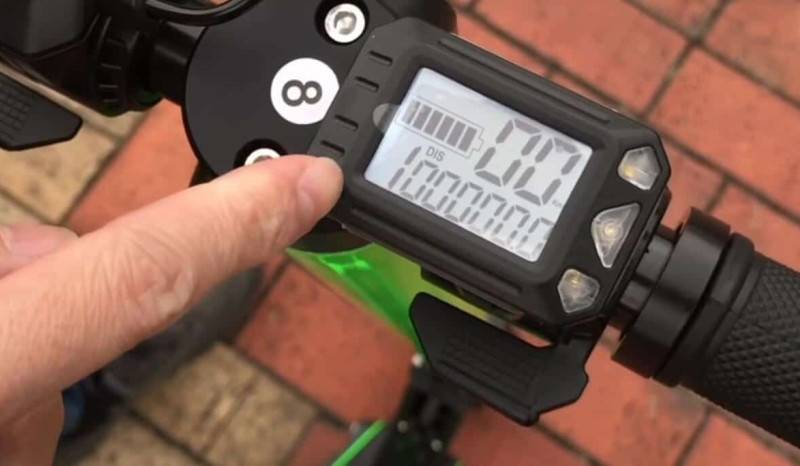

Как убрать ограничение скорости

Не нужно много времени, чтобы модернизировать электрический самокат, который работает с минимальным ограничением скорости. Чтобы изменить ограничение скорости,:

• Удерживайте курок тормоза (на левой стороне руля) и включите самокат, не отпуская его;
• нажмите на рычаг дроссельной заслонки указанное количество раз.
• выключите устройство;

В этом случае ограничение не снимается полностью, а лишь немного сдвигается. Это позволит вам увеличить скорость, нажав на правую ручку:

• 6 раз — 20 км/ч;
• 4 раза — 33 км/ч.
• 8 раз, 12 километров в час;
• 5 раз — 25 км/ч;

Это позволит снять ограничение скорости на самокате Xiaomi или Kugoo для детей и начинающих. Когда речь идет о транспорте для опытных взрослых райдеров, потребуется вмешательство во «внутренности» устройства.

Чтобы снять ограничение, сначала разберите устройство и извлеките контроллер. Дальнейшие действия должны выполняться непосредственно при его участии:

1. Возьмите паяльник и капните на него немного припоя.
2. Найдите подходящий держатель на контроллере (на конце, напротив выхода кабеля, обычно рядом с батареей).
3. Перенесите каплю припоя из паяльника на угол кронштейна.

Лучше не переусердствовать с пайкой, так как это чревато выходом из строя контроллера, без которого электросамокат вообще не сможет двигаться.

Сделав это, автомобиль будет двигаться намного проворнее. При движении в гору, конечно, не стоит ожидать супер результатов, но увеличение мощности будет заметно на любой поверхности.

Самостоятельное вмешательство в работу внутренних деталей электросамоката приводит к потере гарантии на него.

«сайт» — гарантия надежности и качества

Хонда Дио 35 — японский скутер выпускаемый компанией Honda с 1994 года, в 1997 году произошёл рестайлинг мотороллера. В России скутер считается одной из самых популярных моделей особенно в версии ZX, а завоевал популярность скутер благодаря надёжности, огромному ресурсу и дешёвому ремонту.

В статье вы узнаете про все подробности скутера Honda Dio 35, обзоре, технических характеристиках, тюниниге, ценах. фото и видео.

Друзья, для удобства воспользуйтесь содержанием, приятного чтения!

комплектация ZX

Хонда Дио 35 выпустили в инновационном дизайне тех лет, «био-дизайне», до сих пор дизайн мотороллера является актуальным и сейчас. По мимо внешности, компания добавили три новых комплектации:

Базовая;

Модификация SR — дополнительно к базовой оснащалась комбинированной тормозной системой. Комплектация ZX считается оспортивленной, чаще всего ZX подвержена тюнингу, уже с завода Дио 35 в этой

комплектации оборудована:

• литыми колёсными дисками;
• масляными амортизаторами;
• передним дисковым тормозом;
• спойлером;
• после рейстайлинга 1997 года более производительным мотором.

Скутер Honda Dio 35 не только изменился в 1997 году, в 2001 году он стал оснащаться противоугонной системой. К 50-летию компании Honda, скутер DIO покрасили в серебристо красный цвет и посвятили спецвыпуск гоночной команде: Honda-BAR-F1.

Юбилейная версия

Для скутера инженеры разработали новейший для того времени 2-х цилиндровый двигатель с воздушным объёмом 49 кубических сантиметров и мощностью 7,2 лошадиных сил (у версии ZX, у остальных 7,0)) , полная мощность достигалась при 6500 об/минуту. Мотор работает в паре с бесступенчатой коробкой передач (вариатором Vmatic). Для Хонды Дио 35, весом 75 килограммов это достойные технические характеристики.

Кроме того, для двигателя и глушителя применяются резиновые опоры, а колебания в диапазоне высоких оборотов уменьшаются. Также благодаря отличной пространственной эффективности горизонтального двигателя вместе с размещением топливного бака под полом, (большая емкость топливного бака (5,0 л → 5,3 л)) и масляного бака двигателя (1,2 л → 1,3 л) реализуется уплощение нижней поверхности центральной части, что еще больше улучшает удобство использования. Кроме того, на нижней части центральной части используется коврик из мягкой ткани.

Подвеска оснащена спортивной телескопическими амортизаторами спереди, передний тормоз оснащен механическим ведущим / задним типом с большим диаметром 95 мм для базовой модификации Дио, а модификации Dio SR и Dio ZX оборудованы отличными гидравлическими дисками. В сочетании с фронтальной и задней шириной бескамерных шин, обеспечивается легкая и удобная езда даже в плотном городском режиме. Также скутер оборудован с завода:

• Новой измерительной школой приборов;
• Переключателем указателя поворота, который автоматически возвращается а положение ВЫКЛ;
• Новое зеркало заднего вида;
• Не требующий обслуживания аккумулятор, который не нуждается в пополнении воды;
• Задний спойлер со встроенным стоп сигналом.

Тюнинг вариатора Yamaha Neo’s

В тюнинг-пакет для вариатора входят: ведущий и ведомый шкивы, пара комплектов различных по весу роликов и более тонкий, чем обыкновенный, ремень. Вследствие особенностям конструкции шкивов и меньшей ширине ремня шаг ремня удлиняется приблизительно на один с половиной сантиметра. При этом интервал передаточных отношений вариатора значительно увеличивается (употребительно к механическим коробкам передач, это все равно что прибавить 4-ступенчатой КП еще две передачи: одну — еще «кратче», вторую — «длиннее»). С таким вариатором получаем, во-первых, могучий старт, во-вторых, большую максимальную скорость. Особенно важна эта черта для высокофорсированных моторов, работающих в узком диапазоне оборотов.

Тюнинговый набор вариатора:

1. детали ведомого шкива;
2. прорези с разными углами наклона;
3. кулер;
4. втулочка;
5. шайбочка;
6. уплотнительные кольца;
7. пружина;
8. втулка;
9. техпластина;
10. барабан;
11. шайба;
12. вставки;
13. легкие грузики;
14. тяжелые грузики;
15. тонкий ремень

Работа вариатора во многом зависит от угла наклона винтовых прорезей ведомого шкива, которыми он скользит по штифтам. Две или три прорези обычных скутеров — ступенчатой формы. Это нестандартность проявляется как заминка в середине разгона до максимальной скорости — вроде бы включается вторая передача. Здесь же никаких ступенек — разгонка происходит ровно и мощно. Более того, в шкиве шесть прорезей — два комплекта по три. И каждый пакет со своим наклоном. Отсюда возможны два режима работы: плавный и резкий. Когда на трассе достаточно поворотов, выбирают «гибкий» вид с плавным режимом расхождения. В этом случае не необходимо, чтоб вариатор быстро выходил на минимальное передаточное соотношение. Для трассы с длинными прямыми или для очень мощного двигателя выбирают другой вариант: с ним дозволено «допустить» шкивам разводиться быстрее.

Источник

Двигатель 157qmj 150cc технические характеристики

Технические характеристики двигателя 163FML

Тип	4х-тактный, одноцилиндровый, с воздушным охлаждением
Рабочий объем цилиндра, куб.см.	197
Диаметр и ход поршня, мм	63,5×62,2
Мощность, кВт (л.с.) при, об/мин	10,1 (13,7)/7500
Макс, крутящий момент, Н.м при, об/мин	14,0/6500
Степень сжатия геометрическая	9,0:1
Система запуска	электрический и кик-стартер
Система смазки	масляный насос
Система зажигания	бесконтактная, конденсаторная
Топливо	бензин с октановым числом не менее 90
Масло	моторное масло для четырехтактных двигателей SAE15W/40

Также подобное устройство имеют двигатели 158QMJ и 153QMJ.

Двигатель 158QMJ

Двигатель 158 QMJ,является модификацией двигателя 157QMJ, но при всей схожести конструкции, фактически не имеет с ним ни одной взаимозаменяемой детали. Этот двигатель устанавливается на скутеры концерна QJ, в частности Stels и Keeway и Vento. По качеству исполнения, техническим и ездовым характеристикам эти два двигателя (157QMJ и 158QMJ) мало чем отличаются.

Технические характеристики двигателя 158QMJ

Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 58 мм Максимальная мощность: 5,6 кВт при 7500 об/мин Максимальный крутящий момент: 7,6 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг

Двигатель 152QMI

Технические характеристики двигателя 152QMI:

1 цилиндр , 4-х тактный, воздушно-принудительное охлаждение , автоматическая интегральная трансмиссия Рабочий объем см. куб. : 124.58 (dцилиндра=52.4 мм) Рабочий ход поршня, мм: 57.8 Макс. Мощность для dцилиндра=52.4 мм (КВт/об. в мин.): 6.3/7500 Макс. Кутящий момент dцилиндра=52.4 мм (Нм/об. в мин ): 9/6500 Частота холостого хода (об. в мин): 1500±100

Двигатель D1E41QMB

Технические характеристики двигателя D1E41QMB

1 цилиндр , 2-х тактный, воздушно-принудительное охлаждение , автоматическая цепная трансмиссия Рабочий объем см. куб. : 49.6 (dцилиндра=41.0 мм) Рабочий объем см. куб. : 54.58 (dцилиндра=43.0 мм) Рабочий ход поршня, мм: 37.5 Макс. Мощность для dцилиндра=41.0 мм (КВт/об. в мин.): 3.2/7000 Макс. Кутящий момент dцилиндра=41.0 мм (Нм/об. в мин ): 3.5/6000 Частота холостого хода (об. в мин): 1900±100

Двигатель 139QMА/139QMB

Отличный четырехтактный двигатель сконструированный в 90-х годах и благодаря своей простоте и надежности завоевавший бОльшую долю рынка двигателей для скутеров класса 4т 50см. куб. Выпускается для скутеров под колесо 12 дюймов (с более длинным картером –крышка вариатора на 9 болтов ( маркировка 139QMA, рис.1) и под колесо 10 дюймов (с менее длинным картером –крышка вариатора на 8 болтов (маркировка 139QMB рис.2).

Двигатель 139FMB/147FMD/152FMH

Тех.характеристики: 1 цилиндр , 4-х тактный, воздушное охлаждение , 4-х скоростная коробка переключения передач Рабочий объем см. куб. : 49.43 (dцилиндра=39 мм, ход поршня 41.4 мм, модификация 1P39FMB) 71.79 (dцилиндра=47 мм, ход поршня 41.4 мм, модификация 147FMD) 105.07 (dцилиндра=52 мм, ход поршня 49.5 мм, модификация 152FMH)

Рабочий ход поршня, мм: 41.5 или 49.5 мм Макс. Мощность для dцилиндра=39 мм (КВт/об. в мин.): 1.4/7000 Макс. Мощность для dцилиндра=52 мм (КВт/об. в мин.): 5.2/8000

Макс. Кутящий момент dцилиндра=39 мм (Нм/об. в мин ): 2.4/4000 Макс. Кутящий момент dцилиндра=52 мм (Нм/об. в мин ): 6.5/6000 Частота холостого хода (об. в мин): 1600±100

Технические характеристики двигателя 157QMJ

Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 57,4 мм Ход поршня: 57,8 мм Максимальная мощность: 6,8 кВт при 7500 об/мин Максимальный крутящий момент: 9,8 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг Соотношение мощность/вес: 0,2

Есть вариант с удлиненной коробкой вариатора

голоса

Рейтинг статьи

Тюнинг скутеров — тюнинг редуктора

На что зачастую жалуются скутеристы даже после небольшого тюнинга — так это не наехватку максимальной скорости. Ведь при тюнинге класса Sport максимальные обороты двигателя вырастают совсем незначительно, а значит, солидной прибавке максимальной скорости просто неоткуда взяться. Однако, увеличенный объем дает мотору больше тяги, что и позволяет на максимальной скорости преодолевать горки, которые ранее без сброса скорости не обходились. Превратить эту прибавку тяги в дополнительные км/ч на прямой поможет новый редуктор, а вернее, шестерни редуктора. С их помощью можно поменять передаточное отношение трансмиссии, получив, таким образом, прирост максималки. Разумеется, запас тяги мотора не бесконечен, поэтому бесконечно увеличивать максималку не получится!

Наиболее распространенные способы тюнинга

Первый способ. Самым массовым методом является замена звезд. Если установить вместо стандартных более маленькие, тогда станет возможным увеличение максимальной скорости (существует специальная формула подсчёта прироста скорости). А благодаря формуле, возможно подсчитать количество необходимых зубцов (для набора большей максимальной скорости).

Второй способ. Очень действенным методом является регулировка карбюратора, это поможет увеличить скорость мотоцикла минск и более мощных моделей. В определённых случаях, регулировка очень сильно помогает, но существует множество нюансов,  связанных с моделью карбюратора и его характеристиками. Порой достаточно лишь приподнять иглу дроссельной заслонки (на пару положений вверх), что даст прирост в 5-10 км/ч (в данном случае не получиться избежать перерасхода топлива). Также можно увеличить рабочий объём двигателя путём расточки цилиндра. Это поможет увеличить как максимальную скорость, так и тяговые показатели. А также стоит учесть дороговизну данного улучшения и большого количества времени. Некоторые процедуры потребуют работы специалистов (например по расточке цилиндра), а после тюнинга, мотоцикл необходимо будет обкатать и лишь после этого проверять эффективность работы.

Третий способ. На большинстве мотоциклов с объёмом двигателя 1000 куб.см и более изготовителем устанавливается ограничитель скорости, из-за которого двигатель медленнее набирает обороты при достижении обозначенной скорости. Выключив данный ограничитель вы можете увеличить предельную скорость (до 1000 куб.см — не более 280 км/ч, более 1000 куб.см — до 335 км/ч).Дополнительные методы увеличения максимальной скорости

Все оставшиеся методы форсирования двигателя связаны с увеличением его мощности. Новые мотоциклы уже в базовой комплектации отлично настроены, поэтому добиться желаемого без уменьшения его ресурса практически невозможно. К примеру, отключив настройку экологического ограничения (используется позднее зажигание), позволит повысить как мощность, так и крутящий момент (на первой, второй и третьей передаче). Данная модификация позволяет мотоциклам класса 600 куб.см добавить порядка 4 л.с, а мотоциклам класса 1000 куб.см помогут добавить до 14.5 л.с.Также можно прибегнуть к оптимизации программы блока управления инжектором. В независимости от качества производства, на конвейерной линии 2 одинаковых мотоцикла (из-за специфики производства деталей) могут иметь различия в мощности (до 5 л.с). Именно для этого устанавливают немного заниженные, одинаковые характеристики двигателя (в программе, отвечающей за управление инжектором). Поэтому возможно оптимизировать показатели отдельного мотоцикла с помощью специального устройства, которое не сможет увеличить мощность, но может исправить нелинейность в тяге и провалы в мощности.

Проведя форсирование и тюнинг своего мотоцикла, вы должны давать себе отчёт в том, что на вас лежит ответственность за вашу жизнь и жизнь окружающих. Поэтому нужно придерживаться правил дорожного движения и при малейшем сигнале о неисправности — прекратить движение.

Фотоотчет: Разборка двигателя 157QMJ скутера Atlant (150CC) | Scooter-mania.ru

Двигатель 157 QMJ объемом 150 CC который мы сегодня будем разбирать устанавливается на очень популярные у нас в России скутеры имеющие разные торговые названия: Atlant, Racer, Pioneer,  перечислять все модели скутеров на которые устанавливается этот двигатель нет особого смысла.

Что можно сказать об этом двигателе? В общем-то двигатель неплох, есть небольшой потенциал для тюнинга, имеет очень надежный механизм кикстартера, на этом двигателе установлен мощный генератор который позволяет устанавливать дополнительные электроприборы, ну и. т. д.

К сожалению все этапы разборки двигателя в одной статье разместить не получится, поэтому по аналогии с предыдущими статьями о разборке двигателей, в статье будут проставлены ссылки  которые вас приведут на страницу, где разборка отдельно взятого механизма или узла будет описана более детально.

Сливаем масло, укладываем двигатель на какую нибудь чистую поверхность и начинаем разборку двигателя с снятия поршневой, как снять поршневую подробно написано в статье: Как снять поршневую с двигателя скутера

Откручиваем все крепежные болты на крышке двигателя и обстукиваем ее деревянной киянкой со всех сторон.

Снимаем крышку, не теряя при этом направляющие втулки-их там две (отмечены стрелками).

Вынимаем промежуточную шестерню стартера

При помощи старой ненужной отвертки и молотка отворачиваем гайку обгонной муфты  (резьба левая).

Снимаем гайку и шайбу

Снимаем с вала шестерню обгонной муфты

Вынимаем сепаратор

Откручиваем два болта на кожухе масляного насоса

Снимаем обгонную муфту с цапфы

Обратите внимание как сильно растянута цепь привода масляного насоса-придется заменить

Вынимаем шпонку из цапфы

Вставляем под зуб звездочки масляного насоса оловянный пруток или палочку и откручиваем гайку.

Снимаем звездочку с оси привода масляного насоса вместе с цепью

Вынимаем ось масляного насоса и убираем ее куда нибудь подальше

Откручиваем последний крепежный болт

Обстукиваем половинки картера со всех сторон и разъединяем их, не теряем при этом направляющие втулки (показаны стрелками).

Вставляем немного заточенный пруток в центр цапфы коленчатого вала и молотком сбиваем цапфу с шестерни кикстартера (для этого достаточно одного не сильного удара).

Вынимаем из половинки коленчатый вал и цепь ГРМ
