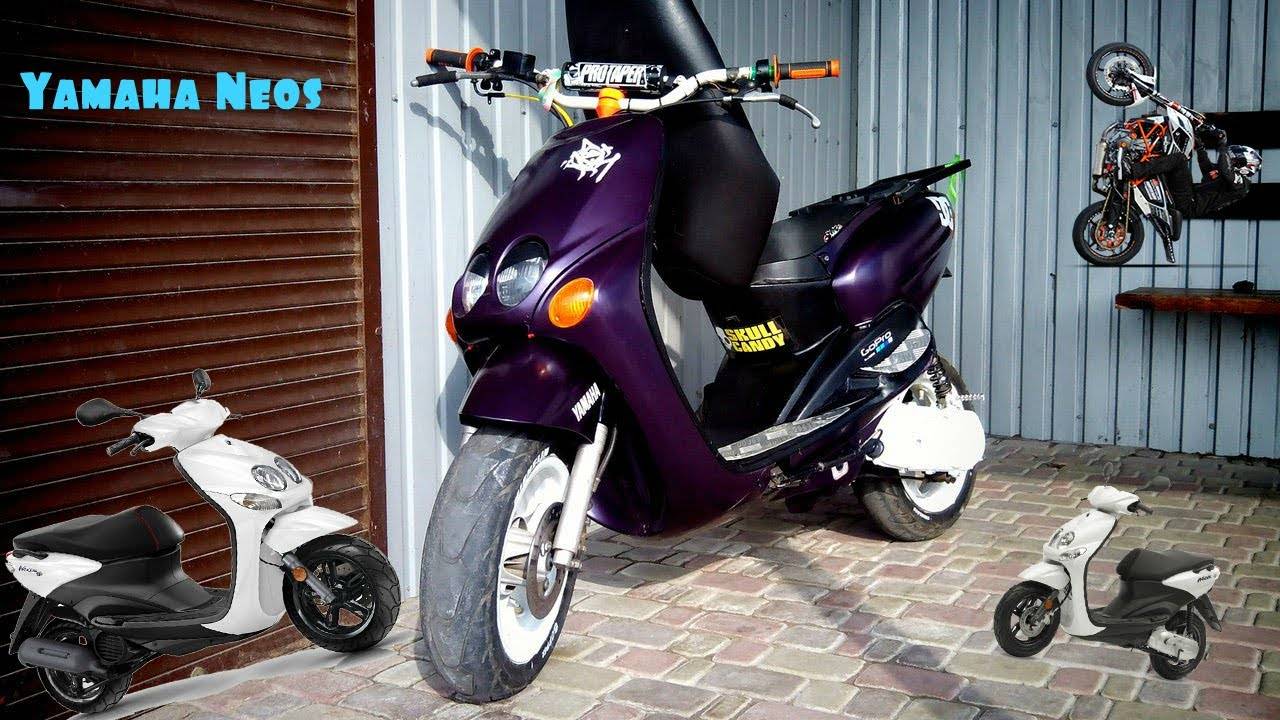

Тюнинг трансмиссии скутера Yamaha Neos

Версия Artistic

Эта модификация выпущена в 1989 году, предназначена для начинающих мотоциклистов. Скутер имеет упрощенное управление и не такие резвые динамические показатели, как у его сородичей

Несмотря на то, что по разгону и скоростным параметрам он не самый активный в своем классе, его неоспоримым плюсом является размеренность, что немаловажно для новичков, которые хотят освоить азы правильной езды на двухколесном моторизованном транспорте

Характеристики скутера Yamaha Jog Artistic:

• начальный период производства — 1989 год;
• длина/ширина/высота – 1615/640/1005 мм;
• масса снаряженная – 60 килограммов;
• мотор – двухтактный одноцилиндровый двигатель объемом 49 кубов;
• показатель грузоподъемности составляет 150 кг;
• размер цилиндра – 4 сантиметра в диаметре;
• тип охлаждения – принудительное атмосферное воздействие;
• сжатие – 7,3;
• обороты – 6500 вращений в минуту;
• показатель мощности – 6,8 лошадиных сил;
• перемещение поршня — 39 миллиметров;
• система газораспределения – лепестковая клапанного типа;
• скоростной порог – 60 километров в час;
• объем резервуара для топлива – 5,5 л.

Кроме того, рассматриваемая модель оснащена трехскоростным трансмиссионным узлом с клиновым вариатором и переключением скоростей на руле. На каждые 100 километров аппарат расходует порядка 1,6 литра горючего. Передние и задние тормоза представляют собой саморегулирующиеся барабаны.

Моторы Yamaha

Очень много путаницы существует вокруг моторного ряда скутеров Ямаха, в то время как на самом деле все очень просто – Ямаха выпускает всего 3 вида моторов для скутеров 50сс:

1. Вертикальный мотор воздушного охлаждения с газораспределением поршнем (Yamaha Razz/Mint, все модели BW’s и MBK, кроме Nitro)
2. Горизонтальный мотор воздушного охлаждения с лепестковым клапаном (Yamaha Jog и прочие)
3. Горизонтальный мотор жидкостного охлаждения с лепестковым клапаном (Yamaha Aerox и прочие)

Мотор N3 представляет из себя мотор N2 с установленной на него водяной помпой и цилиндром жидкостного охлаждения, в остальном они идентичны.

Кроме того, на заводах Moto Minarelli в Италии выпускается по лицензии оригинальный мотор, компоновочно идентичный N1, но с лепестковым клапаном, как у мотора N2, что позволило повысить его мощность. Этот мотор ставится на всю европейскую линейку скутеров Yamaha MBK. Моторы Yamaha различных модификаций ставятся на скутера фирм Aprilia, Italjet, Malaguti, Beta, Benelli, MBK, Motron, и, разумеется, скутера самой Yamaha.

Мотор горизонтальной компоновки более новый, и Yamaha считает его более прогрессивным ввиду следующих свойств:

1. Лепестковый клапан на впуске обеспечивает большую удельную мощность и более пологую тяговую характеристику мотора.
2. Схема продувки с “падающим потоком” обеспечивает лучшую продувку и самодренаж мотора.
3. Силовой блок с горизонтальным мотором имеет более низкий центр тяжести – что благоприятно сказывается на устойчивости скутера.
4. Горизонтальный мотор меньше вибрирует (точнее, его вибрации в большей мере распределены по горизонтальному вектору, слабо передающемуся на корпус скутера) – а значит, скутер получается комфортнее.
5. Компоновочные преимущества позволяют развернуть карбюратор вперед по ходу движения – что создает предпосылки для использования набегающего потока воздуха для наддува впуска.
6. Наконец, горизонтальный мотор позволяет выиграть дополнительное место для багажника под седлом.

Основной недостаток горизонтального мотора Yamaha – относительно небольшой клиренс (дорожный просвет по радиусу огибания препятствия) получающегося блока “мотор-колесо”. Это знают все. Однако не все понимают, что если этот блок немного повернуть вокруг оси его качания (примерно на 10 градусов от горизонтали), колесо уходит вниз, а цилиндр двигателя – вверх, внутрь рамы, и клиренс вырастает радикально (см. Тюнинг Ямаха Джог). Имеено так Yamaha поступила в BW’s (Zuma) 2002-го модельного года, производимых для японского и американского рынка.

Моторы Yamaha различных видов производятся в Италии по лицензии фирмой Minarelli. В свою очередь трансмиссия (сцепление и вариатор), используемая в блоке мотор-колесо Yamaha, представляет из себя копию конструкции Minarelli. Фактически интеграция конструкций и производства обеих фирм настолько тесная, что западные тюнинговые ателье называют этот силовой агрегат “Yamaha-Minarelli” – вне зависимости от того, где произведен блок мотор-колесо и на скутер какой фирмы он установлен. Собственно, около половины итальянских скутеров (в том числе многие модели Aprilia, Italjet и Malaguti) имеют силовой агрегат Yamaha-Minarelli той или иной модификации, остальные – по большей части собственные разработки (прежде всего это старые разработки Aprilia, Vespa и Piaggio) и лишь изредка – агрегаты Suzuki или Honda, что демонстрирует ведущее положение фирмы Yamaha в области силовых агрегатов для скутеров 50cc.

Очень интересным вопросом является вопрос о применении “старого” вертикального мотора на новейших скутерах Yamaha MBK, таких, как BW’s Bump и BW’s Spy. Тут, думается мне, дело в том, что этот мотор достаточно давно производится непосредственно в Европе на заводах Minarelli, а использование горизонтального мотора привело бы к необходимости его импорта из Японии, что фирме MBK экономически невыгодно из-за высоких пошлин Евросоюза. Кроме того, исторически на BW’s был поставлен “вертикальный” мотор для обеспечения большего дорожного просвета, и менеджеры Yamaha-MBK не видят смысла увеличивать номенклатуру используемых деталей, применяя на европейской линейке скутеров моторы двух разных, несовместимых, типов. Исключением является MBK Nitro, представляющий из себя Yamaha Aerox, на 95% собранный в Японии и отверточно дособираемый во Франции – для обхода импортных ограничений.

Product Details

This fully Adjustable Yamaha Neos 4T Performance CDI box neither affects engine reliability nor durability, unless you are racing or over-extending your engine. RPM Governor, is a programmable Voltage-Controlled Crystal Oscillator (VCXO) with uniquely extended frequency range that is designed to override the stock RPM Governor and the speed governor in order to get rid of miffing factory rotational speed restrictions. As a beneficial side effect, it accelerates the injection timing that can only be exploited if the fuel map is remapped as well. Apart from the higher rotational speed needs, a Fuel Controller is a must in conjunction with Magnum Yamaha Neos 4T rev limiter to max out engine Horsepower Potential and achieve highest speed-up with fine throttle response.
An adjustable Yamaha Neos 4T RPM Governor provides more precise control over ignition and Rotational speed limit than the original components built in by the manufacturer. factory CDI Box on electronic fuel-injected engines is a surveillance-software placed in ECU to restrict its ultimate rev. This is usually implemented to prevent damage to the power train. Sometimes CDI Box is applied to prevent an engine from reaching the point at which it develops top Performance Potential. This may be useful in say a rental motorcycle but very vexing when fitted to racing or modified bikes. factory CDI Box works by interrupting the firing Performance Potential that is distributed to the spark plugs, this prevents the engine from operating above a preprogrammed rotational speed known as the red line limit. On stock engines the rev level that results with the spark being arrested is assigned with a fixed rpm. REV-PRO Yamaha Neos 4T Performance CDI can be adjusted quickly and easily to reach an even or a higher revolution range than the factory set in order to override stock top end limit. stock engines will be sluggish without EFI programming reprogram to work around or over the top rotational speed. On tuned-up bikes where the engine produces power right up to redline, the increased rev limit will allow for peak Performance and additional high-end Power Potential.

After the early debut of Fuel Remap Tuners in the 90’s, ignition tuning became one of the more popular solutions to unleashing dormant horsepower of a fuel injected engine. With the increase in demand for ignition tuning, tuner companies invested time and money in this thriving market. This easy-to-install Rev Governor provides a more aggressive advance curve compared to the factory. Did you already tune up your bike? Our Yamaha Neos 4T Performance CDI box will bring your motorcycle’s Performance Potential even one step higher.
REV PRO Rev Box allows rev to rev out much higher than stock, while advancing the ignition timing for more HP Potential throughout the engine rev range and more torque on the bottom end. This Magnum Tuning Yamaha Neos 4T Rev Governor increases the rev limit by 20% over the stock rev limit. In addition, REV PRO Yamaha Neos 4T rev limiter implements a re-mapped timing curve which yields a notable increase in Power Capability and low-end torque. (Fuel controller recommended). Suitable for bone stock as well as tuned-up engines.

Тюнинг сцепления скутера Ямаха Неос

Конструкция центробежного сцепления — набор Delta Clutch фирмы Malossi достоин, чтоб о нем рассказать c подробностями.

Накладки сделаны с смеси ординарного материала и кевлара. Благодаря первому компоненту сцепление Yamaha Neos недурно работает «в холодную», если же накладки разогреются до очень высокой температуры (что нормально для энергичной езды с форсированным высокооборотистым мотором), в дело вступает кевлар. Кевлару температурные перегрузки нетрудно преодолеть!

Регулировка штатного центробежного сцепления сводится к подбору пружин. Тюнинговое позволяет уже и правильно урегулировать напряжение пружин и зазоры посреди колодками и барабаном. Бесценное качество сего механизма — надёжность. В штатной пластине основы закреплены две либо три оси, на них поворачиваются колодки. На больших оборотах центробежная сила не исключительно раздвигает колодки, а и стремится отогнуть их от оси центра. И это ей в конце концов удается. Итог — трещины в пластине, а они вынуждают сменять целый блок… В тюнинг-комбезе свободные концы осей колодок зафиксированы относительно друг друга кольцом. Таковой конструкции отнюдь не страшны обороты, которых может достигнуть коленвал форсированного 2-тактника!

На тюнинговый барабан центробежного сцепления напрессовано колечко с закаленной стали. Оно выполняет две функции: во-первых, при больших оборотах колодки прижимаются к барабану с такой силой, что распирают его цилиндрическую плоскость, деформируют, и процесс сцепления нарушается — колодки перестают примыкать к барабану всей поверхностью. Прочное кольцо не позволяет цилиндрической поверхности утерять форму… Во-вторых, при пробуксовке в миг старта на больших оборотах выделяется достаточно тепла. Кольцо снабжено ребрами охлаждения — они действенно отводят тепло с барабана. А чтоб теплоотдача была еще лучшей, колечко окрашено в темный цвет.

Расположение колодок (1) возможно настраивать относительно основы сцепления (4). Чтоб оси (3) не вырывала с основания центробежная сила, их свободные концы удерживает кольцо (7). Накладкам с добавлением кевлара (2) не страшны тепловые перегрузки. А барабан (5) усиливает и охлаждает прочное колечко с ребрами охлаждения (6).

Есть и еще одна ценность тюнинговых деталей. Весомый барабан развивает достаточно большущий момент инерции. При разгоне эта разница практически не ощущается, а если шофёр сбрасывает газ, скажем перед поворотом, скутер замедляется значительно медленнее — продолжает передвигаться накатом. Особенно живо сила инерции барабана проявляется в аппаратах с высокофорсированным мотором. С обычным же легким барабаном особенно в поворотах возникают рывки в трансмиссии, что опасно падением.

Обзор

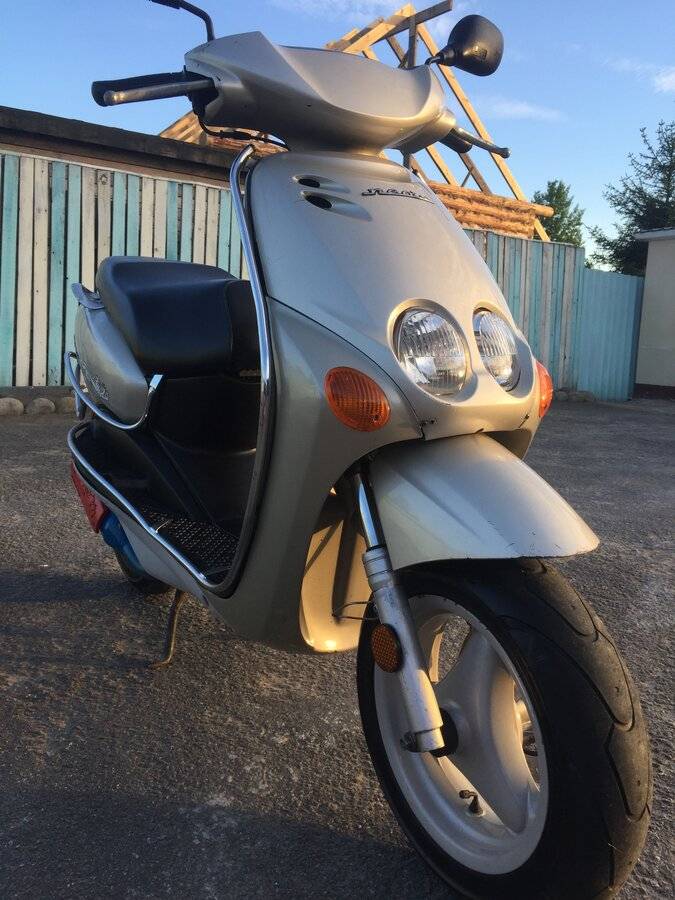

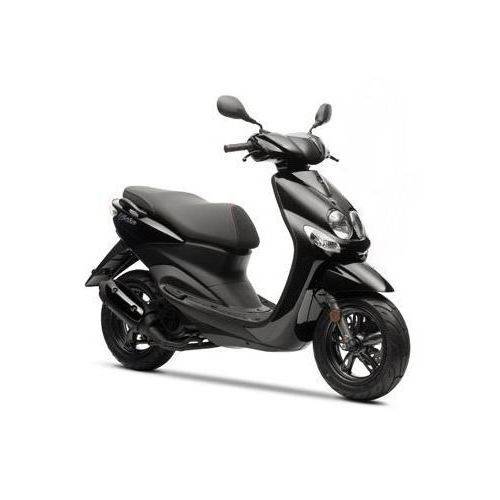

Yamaha Neos 50, несмотря на свой ретро-облик, получился достаточно добротным и надежным. Как и все современные детища японского мотопрома, корпус скутера изготовлен из ударопрочного пластика. Вместо одной круглой фары, как на классических мопедах, японцы оснастили Yamaha Neos двумя овальными, более мощными фарами, позволяющими освещать перед мотоциклистом большее пространство.

Скутер Ямаха Неос привлекателен для отечественных любителей поездок на мопеде высоким клиренсом, который делает езду даже по нашим ухабам приемлемой. Хотелось бы отметить доступность всех узлов и соединений байка, что позволяет произвести самостоятельную замену и регулировку некоторых запчастей.

Двигатель Ямаха Неос достаточно мощный для байков такого типа – 49 кубов при максимальной скорости 60 км/ч и крутящем моменте 6500 оборотов. Двухтактный одноцилиндровый мотор в 3 л.с. имеет воздушное охлаждение и достаточно экономичен – расход топлива на 100 км составляет всего 2,7 л, при объеме бака в 6 литров. Европейская модель имеет Ямаха Неос имеет двигатель, поставляемый компанией Минарелли, что значительно облегчает поиск запчастей и обслуживание (к слову, «европейская модель» представлена на рынке как Yamaha Neos MBK Ovetto). Запуск двигателя производится как при помощи электрозажигания (кнопки), так и с помощью кикстартера.

Тормозная система скутера Yamaha Neos представляет собой дисковый передний тормоз и задний – барабанный.

Теперь изучим габариты модели, чтобы иметь общее представление о скутере:

• Масса – 82 кг;
• Посадка – 79 см;
• Длина/ширина/высота – 1840х663х790 мм;
• Переднее и заднее колесо – R12;
• Диски изготовлены из легкосплавного металла;
• Просвет между байком и дорогой – 146 мм.

Как показала практика, достать запчасти для Ямаха Неос в России очень просто – достаточно обратиться в любой сервисный центр, специализирующийся на ремонте и модификации мопедов.

Тюнинг скутеров – тюнинг коммутатора (CDI)

Целый ряд скутеров имеет в качестве заводского ограничителя мощности “задушенный” коммутатор. Например, стандартный коммутатор скутера Honda X8R не позволяет двигателю преодолевать отметку в 7500 об/мин. В этом заключается одна из причин относительной вялости этого скутера по сравнению с аналогами. Как правило, для реализации потенциала стандартной поршневой или поршневой класса Sport двигатель должен иметь возможность развивать около 10000 об/мин. Многие стандартные коммутаторы прекрасно справляются с этой задачей. Поршневые класса Midrace более оборотистые – планка задирается уже до 12000-13000 об/мин, поэтому возрастают и требования к коммутатору. В этому случае уже рекомендуется замена коммутатора на тюнинговый. Убедиться в наличии ограничителя в коммутаторе поможет тахометр.

Думаю, после этой статьи у скутеристов-любителей немного изменилось представление о тюнинге. Главное – понять, что тюнинг не терпит халатности и неумелых рук.
Ну что, вы всё ещё грезите большим тюнингом? Хотите? Тогда мы идём к вам!! 🙂

Использован материал с www.revout.ru, www.scooter-center.ru

Рестайлинг

На следующем этапе улучшения конструкции была изменена конфигурация рамы, которая потеряла в весе около четырех килограммов. Также перемены коснулись пластиковых деталей передка, их расположили под более острым углом, что придало скутеру стремительные гоночные контуры. Спортивные очертания Yamaha Jog стали неотъемлемой частью его имиджа. Модернизированный скутер получил индекс RR.

Технические характеристики:

• длина корпуса — 1740 мм;
• высота по линии руля — 1065 мм;
• ширина — 674 мм;
• высота по линии сиденья — 770 мм;
• клиренс, дорожный просвет — 132 мм;
• зажигание — электронное, бесконтактное;
• запуск — электростартер, кикстартер;
• трансмиссия — вариатор бесступенчатый, передача вращения посредством клиновидного ремня;
• двигатель — одноцилиндровый, двухтактный;
• охлаждение — водяное, контурное;
• мощность максимальная 7,2 л. с. в режиме 6800 оборотов в минуту;
• момент крутящий 0,72 Нм при 6500 об/мин;
• диаметр цилиндра — 40 мм;
• компрессия — 7,3;
• ход поршня — 39,2 мм;
• передняя подвеска — вилка телескопическая с рычажным амортизатором, ход раскачки в диапазоне 70 мм;
• задняя подвеска — шарнирно-маятниковая с моноамортизатором, амплитуда хода 60 мм;
• тормоз передний — дисковый вентилируемый, диаметр 192 мм;
• задний тормоз — барабанного типа, саморегулирующийся;
• размер шины переднего колеса — 110/70 12;
• заднее колесо, размер шины — 120/70 12;
• вместимость бензобака — 5,5 литров;
• вес снаряженного и полностью заправленного скутера — 84 кг;
• грузоподъемность, кг — 150.

Тюнинг скутеров – тюнинг впускного патрубка

Бензо-воздушная смесь, приготовленная карбюратором, далее следует в картер через впускной патрубок. Эту деталь иногда ошибочно именуют коллектором, что неправильно, так как ничего этот патрубок не собирает (to collect), а лишь направляет смесь в картер

Важно, чтобы пропускное сечение этой детали было не меньше, чем размер карбюратора, иначе толка от установки карбюратора – никакого!

Пропускное сечение стандартных патрубков на большинстве скутеров таково, что можно без проблем использовать карбюратор 17.5 mm вместо стандартного. Чего не скажешь о карбюраторах 19 mm! Что уж и говорить о таких скутерах, подвергнутых горе-тюнингу с помощью 21 и даже более карбюраторов без замены впускного патрубка!? Сквозь слезы мы называем таких “скутерами имени 19-го карба”..

Приходит на память анекдот: Штирлиц напоил собаку бензином и отпустил. Собака пробежала 5 метров и упала. “Бензин кончился” – подумал Штирлиц.

Тюнинг вариатора Yamaha Neo’s

В тюнинг-пакет для вариатора входят: ведущий и ведомый шкивы, пара комплектов различных по весу роликов и более тонкий, чем обыкновенный, ремень. Вследствие особенностям конструкции шкивов и меньшей ширине ремня шаг ремня удлиняется приблизительно на один с половиной сантиметра. При этом интервал передаточных отношений вариатора значительно увеличивается (употребительно к механическим коробкам передач, это все равно что прибавить 4-ступенчатой КП еще две передачи: одну — еще «кратче», вторую — «длиннее»). С таким вариатором получаем, во-первых, могучий старт, во-вторых, большую максимальную скорость. Особенно важна эта черта для высокофорсированных моторов, работающих в узком диапазоне оборотов.

Тюнинговый набор вариатора:

1. детали ведомого шкива;
2. прорези с разными углами наклона;
3. кулер;
4. втулочка;
5. шайбочка;
6. уплотнительные кольца;
7. пружина;
8. втулка;
9. техпластина;
10. барабан;
11. шайба;
12. вставки;
13. легкие грузики;
14. тяжелые грузики;
15. тонкий ремень

Работа вариатора во многом зависит от угла наклона винтовых прорезей ведомого шкива, которыми он скользит по штифтам. Две или три прорези обычных скутеров — ступенчатой формы. Это нестандартность проявляется как заминка в середине разгона до максимальной скорости — вроде бы включается вторая передача. Здесь же никаких ступенек — разгонка происходит ровно и мощно. Более того, в шкиве шесть прорезей — два комплекта по три. И каждый пакет со своим наклоном. Отсюда возможны два режима работы: плавный и резкий. Когда на трассе достаточно поворотов, выбирают «гибкий» вид с плавным режимом расхождения. В этом случае не необходимо, чтоб вариатор быстро выходил на минимальное передаточное соотношение. Для трассы с длинными прямыми или для очень мощного двигателя выбирают другой вариант: с ним дозволено «допустить» шкивам разводиться быстрее.

Источник

Чистка цилиндра, расточка окон.

Улучшение, подходящее для скутеров с двухтактными движками. Их особенностью является то, что очень часто литье внутри спускных и выпускных каналов – дефектное, то есть имеет шероховатости. Эти недостатки приводят к тому, что поршень хуже продувается, соответственно теряет в мощности. Сняв цилиндр и вооружившись шарошкой можно отполировать каналы, а затем и скруглить острые края с внутренней стороны. При тюнинге скутеров на фото можно рассмотреть отличия мотора до шлифовки и после. Такое действие поможет облегчить работу двигателя на высоких оборотах и потенциально прибавит пару км к максимальной скорости.

Можно пойти дальше и увеличить диаметр впускных/выпускных окон. Для каждого 2т движка этот параметр рассчитывается индивидуально. Например, некоторые 50 кубовые моторы достаточно расточить на 1 мм, чтобы получить оптимальные параметры впуска/выпуска. Аналогично производится тюнинг скутера 150 кубов своими руками и другие объемы моторов.

Лучший скутер 50 кубов из Италии

Vespa Primavera 50 Yacht Club

Классика в самом лучшем ее проявлении. С момента появления модели в 1968 году завоевала сердца прогрессивной молодежи. Отточенные линии и плавность обводов понравились многим представителям мира искусства: от Чарли Чаплина и Гарри Купера до Милы Йовович и Умы Турман. Часто можно видеть их на фото с этим скутером. Стиль отделки Yacht Club сочетает в себе морские традиции парусных яхт. Что проявилось в окраске и отделке скутера.

Достоинства:

• Учитывая новые экологические стандарты новый I-get 4-тактный двигатель меньше потребляет топлива и более мощный.
• 4,2 лошадей дают до 7,5 тысяч оборотов. Инженерный гений Коррадино Д’Асканио создал в 1946 году безрамную конструкцию. Что стало новым словом в мотоконструировании.

Тюнинг скутеров – тюнинг ЦПГ

Многообразие предлагаемых тюнинговых цилиндров довольно велико, тут и стадартные 50сс, и помощнее 70сс. Стандартные 50 кубовые тюнинговые цлининды дают прирост мощности скутера за счёт усовершенствованной проектировки самого цилиндра, а 70 кубовые – ещё и за счёт 40%-го увеличения объёма. В этом случае скутер становится значительно резвее стокового. Но сравнивая цилиндры одинакового рабочего объёма, видно, что все они выдают различные результаты. Это связано с тем, что разные цилиндры рассчитываются на разные рабочие диапазоны оборотов двигателя. Отсюда и различающаяся результативная мощность. Тюнинговые цилиндры скутеров принято классифицировать на Sport, Midrace (Racing) и Hi-End. Ресурс Sport-цилиндров скутера примерно равен ресурсу стандартных, так как эти цилиндры адаптрованы под те же обороты двигателя. Кроме того, эти цилиндры Sport класса обычно не дороже аналогичных стандартных деталей Разные гоночные тюнинговые поршневые класса Racing 70cc различаются между собой. Это такие производители ЦПГ, как Top Due Plus, Polini Corsa, Malossi MHR Replica, Hebo Manston Replica. Например, цилиндры от Hebo и Malossi имеют высокие показатели качества, износостойкости и мощности. Это алюминиевые ЦПГ с очень стойким хромово-никасилевым покрытием. Чугунные гоночные цилиндры для скутеров от Top Performances и Polini в общем-то не хуже. Лучшим теплообменом, несомненно, обладает алюминиевый цилиндр. Но в случае его повреждения придётся менять и поршень с кольцами, и цилиндр (это может случиться от, например, недостатка масла в смеси, или её при обеднении). Однако чугунные поршневые в таких экстренных ситуациях могут обойтись лишь сменой поршня, а поверхность цилиндра следует подвергнуть полировке. Гоночные цилиндры имеют куда более высокие показатели компресии и степени сжатия (до 14:1), а также оборотов двигателя. Всё это требует обязательное усиление коленвала, следует сменить его на тюнингованный из гоночного комплекта.

Тюнинг скутеров – тюнинг сцепления

Центробежное сцепление, установленное на валу ведомого шкива вариатора, дает скутеру возможность самостоятельно трогаться с места при увеличении обротов двигателя. Зачастую при тюнинге скутер получает принципиально новый характер работы мотора и, чтобы полностью релизовать его возможности, сцепление должно срабатывать на более высоких оборотах. Иногда добиться этого получается с помощью замены лишь пружинок сцепления, но иногда (как правило, начиная с тюнинга Midrace и выше) приходится менять все сцепление целиком. Тюнинговые сцепления имеют колодки, выполненные из более совершенного материала, а также, зачастую, предлагают больше возможностей для настройки – все зависит от класса выбранного изделия. При тюнинге Midrace и выше нагрузки на узел сцепления иногда настолько высоки, что во избежание перегрева разумно заменить сцепление в комплекте с колоколом, который также предлагается различными производителями тюнинга.

Характеристики

Компактный и резвый, легкий на подъем и удобный – именно так характеризуют данный бак. Ямаха Неос 100 и Ямаха Неос 50, имеют удобную приборную панель с синей подсветкой, которая отличается максимальной информативностью.

Чтобы иметь полное представление о скутере, рассмотрим прочие технические характеристики:

• Тип двигателя – карбюраторный;
• Трансмиссия – вариатор;
• Передняя подвеска выражена передней телескопической вилкой, задняя – маятниковая, с двумя амортизаторами;
• Модель представлена тремя цветовыми гаммами – красная, серая, синяя;
• Кол-во посадочных мест – 2;
• Длина колесной базы – 1275 мм;
• Средняя стоимость мотоцикла – 70-75 тыс. рублей.

Как уже говорилось ранее, разборка Ямаха Неос может быть проведена самостоятельно, без привлечения специалистов.

Тюнинг скутеров – тюнинг коленвала

Как только Вы определились с цилиндром, следующий вопрос – стоит ли менять коленвал. Ответ на него во многом зависит от класса цилиндра, который Вы выбрали для себя. При использовании цилиндров классов Midrace и Hi-End замена коленвала обязательна! Установка цилиндров указанных классов в сочетании со стандартным коленвалом является грубым нарушением и показателем непрофессионализма людей, занимавшихся инсталляцией деталей на скутер. Во всем многообразии тюнинговых коленвалов необходимо выделять две группы. Первая – просто усиленные. Они повторяют по всем параметрам соответствующие стандартные коленвалы, но имеют большую прочность (соответсвенно и больший ресурс), а также улучшенный теплоотвод с поршневого пальца. Усиленные коленвалы отлично подходят для использования с поршневыми класса Sport, когда назревает необходимость заменить стандартный. Вторая группа – гоночные коленвалы (часто используют абревиатуру HPC – high primary compression). Такие коленвалы существенно влияют на работу двигателя, так как они обеспечивают повышение степени сжатия в картере двигателя. Это существенно улучшает эффективность продувки цилиндра на высоких оборотах, обеспечивая прирост мощности. На “низах” эффективность продувки при этом, наоборот, страдает, однако для форсированных двигателей это несущественно. Гоночные коленвалы незаменимы, когда речь идет о тюнинге на основе поршневых класса Racing. При замене коленвала рекомендуется заменить и коренные подшипники с сальниками.

Тюнинг скутеров – тюнинг карбюратора

Получить от поршневой большего объема более полную отдачу можно, соответствующим образом улучшив работу системы питания. В первую очередь, речь идет о карбюраторе. В стандартном оснащении на скутерах стоят карбюраторы от самых разных производителей, но все они имеют общий признак, по которому их можно классифицировать – размер диффузора.

На стандартных 50сс моторах встречаются карбюраторы с диффузорами от 12 до 17,5mm. Тюнинговые карбюраторы также многообразны: встречаются случаи установки на 70сс тюнинговые моторы даже 28mm карбюраторов, однако все это уже из области экспериментов. Карбюраторы, имеющие диаметр диффузора более 17,5mm (19, 21, 24 и тд), непрактичны в эксплуатации, требуют к себе регулярного внимания и перенастройки

Разумеется, все это не важно, если Вы собрались сделать из скутера уличную ракету, пожертвовав удобством и надежностью. Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2). Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2)

Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2).

Тюнинг скутеров – тюнинг лепестковго клапана

Как правило, непосредственно на входе в картер установлен лепестковый клапан, известный также под названием “домик” за свою традиционно угловатую форму. Впрочем, далеко не все лепестковые клапаны имеют характерную форму “домика”. На следующих двигателях в стандарте используются односкатные лепесктоые клапаны: вертикальные моторы Honda (прежде всего, AF18) почти все моторах Peugeot (Trekker, Speedfight, Vivacity) вертикальные моторы Minarelli (Yamaha BWS, Slider) а также Morini (Aprilia SR 2000, Italjet Formula, Malaguti Crosser, Suzuki Sepia, Address) Именно этим скутерам, прежде всего, требуется и тюнинговый лепесктовый клапан даже при тюнинге класса Sport. Во многих других случаях можно запросто использовать стандартный клапан, но с карбоновыми лепестками. Разумеется, если речь идет о тюнинге класса Racing и выше, тюнинговый клапан обязателен!

Тюнинг скутеров – тюнинг редуктора

На что зачастую жалуются скутеристы даже после небольшого тюнинга – так это не наехватку максимальной скорости. Ведь при тюнинге класса Sport максимальные обороты двигателя вырастают совсем незначительно, а значит, солидной прибавке максимальной скорости просто неоткуда взяться. Однако, увеличенный объем дает мотору больше тяги, что и позволяет на максимальной скорости преодолевать горки, которые ранее без сброса скорости не обходились. Превратить эту прибавку тяги в дополнительные км/ч на прямой поможет новый редуктор, а вернее, шестерни редуктора. С их помощью можно поменять передаточное отношение трансмиссии, получив, таким образом, прирост максималки. Разумеется, запас тяги мотора не бесконечен, поэтому бесконечно увеличивать максималку не получится!

Как выжать максимум из скутера с помощью тюнинга?

Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.

Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.

Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.

Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.

Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания. На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета

Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов

На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.

В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.
